物质的衰减系数测定实验报告
物理072 陈焕 07180217
摘要：本文主要介绍了钢的γ射线衰减系数测定的实验原理，最小二乘法原理以及测定的实验过程，最后是对得到的数据的分析和实验总结。
关键词：钢的γ射线衰减系数 最小二乘法原理 实验过程 数据的分析 实验总结
引言：
核物理学又称原子核物理学，是20世纪新建立的一个物理学分支。它研究原子核的结构和变化规律；射线束的产生、探测和分析技术；以及同核能、核技术应用有关的物理问题。它是一门既有深刻理论意义，又有重大实践意义的学科。
γ射线由法国科学家P.V .维拉德发现，是继α、β射线后发现的第三种原子核射线。g 射线是因核能级间的跃迁而产生，原子核衰变和核反应均可产生γ射线 。γ射线具有比X 射线还要强的穿透能力。当γ射线通过物质并与原子相互作用时会产生光电效应、康普顿效应和正负电子对三种效应。
一、实验仪器和材料：
CD-5OBGA+型CT 教学实验仪 钢质台阶形测试件
二、实验原理
根据g 射线通过物质时的衰减规律（朗伯—比尔定律）：
0d I I e m -=
对上式取对数：
01ln()I d I
m = 如果通过实验测得g 射线穿过不同厚度钢的计数值，通过最小二乘法可以求得钢的衰减系数。
γ射线与物质相互作用，可以有许多种方式。当γ射线的能量不太高时，在所有相互作用方式中，最主要的三种方式包括光电效应、康普顿效应和电子对效应。因此，在γ射线的能量不太高时，衰减截面是光电效应截面、康普顿效应截面和电子对效应截面之和。即：
ph c p g s s s s =++
γ射线与物质相互作用的衰减系数：
N g m s = 由于A N A N r =×，式中A 为原子质量数，A N 为阿伏伽德罗常数。
A A N g
s m r \= ×
令m A A N g
s m =×，m m 称为质量衰减系数，则g 射线穿过物质的距离d 时的强度
衰减为：
0m d I I e m r -= 上式可以看出，γ射线的衰减与物质的密度有关，物质的密度越大，射线衰减越快。
三、最小二乘法拟合直线
最小二乘法拟合曲线的原理是：若能找到最佳的拟合曲线，那么该拟合曲线与各测量值之偏差的平方和，在所有拟合曲线中应最小。
现假设0(,())I d ln I 存在线性关系，其函数关系为：0()I ln k d I
= 。由实验测量出一组数据(,,0,1,2,3,4,5)i i I d i =，因为测量总会有误差，所以,i i I d 都有误差，但i d 的误差小得多，为了讨论简便，我们认为i d 值是准确的，而所有误差都只与i I 有关。
根据最小乘法原理，有偏差平方和为最小，即：
55
2
000[ln ]i i i I V k d I ===- 邋 在上式中，,i i d I （0d =0时，0i I I =）是已经测量的量，上式只有一个变量，上式两边对k 求偏导数为零，即： 5
000
2[ln ]0i i I k d d I =--鬃=? 即： 500520
ln i i i
i i I d I k d ==×=??
k 为各物质的衰减系数：μ=k 。
三、实验过程
实验过程使用的是CD-50BGA+型CT 教学实验仪，将钢块放在扫描台上，点开软件，设置时间为0.4s ，并检验扫描的部位位于钢块从上往下看的三分之一处，然后开始扫描，重复3次。结束后导出数据，进行数据采集、记录γ射线穿过不同厚度钢的计数值，用最小二乘法拟合成直线，计算出衰减系数。
四、实验数据
数据见附表。
五、实验总结与体会
最终得到的μ=0.05541mm -，扫描的图像是衰减后的计数值与钢的厚度的关系。
做完本次实验让我联想到上学期做的γ射线吸收系数测定实验，两者相比较，最大的区别在于本次测量针对物质，上学期针对的是射线本身；从实验仪器上来看，本次实验使用的是CT 教学实验仪，γ射线吸收系数实验用的是相对论效应实验仪；从数据处理上来看，本次实验用最小二乘法拟合直线求衰减系数，误差减小，而γ射线吸收系数实验直接计算，再求平均值。相同点在于两个基本公式都一样，都是0d I I e m -= ，测量的都是计数值和样品的厚度，所以数值上相差不大。
声波的衰减函数 声波在介质中传播时会被吸收而减弱，气体吸收最强而衰减最大，液体其次，固体吸收最小而衰减最小，因此对于一给定强度的声波，在气体中传播的距离会明显比在液体和固体传播的距离短。 一个声音在传播过程中将越来越微弱，这就是声波的衰减。造成声波衰减的原因有以下三个: 1.扩散衰减 物体振动发出的声波向四周传播，声波能量逐渐扩散开来。能量的扩散使得单位面积上所存在的能量减小，听到的声音就变得微弱。单位面积上的声波能量随着声源距离的平方而递减。 2.吸收衰减 声波在固体介质中传播时，由于介质的粘滞性而造成质点之间的内摩擦，从而使一部分声能转变为热能；同时，由于介质的热传导，介质的稠密和稀疏部分之间进行热交换，从而导致声能的损耗，这就是介质的吸收现象。介质的这种衰减称为吸收衰减。通常认为，吸收衰减与声波频率的平方成正比。 频率越高超声波越容易被吸收，随着传播距离增加超声波被吸收的越多，由于距离增加会使超声波吸收太多反射回来成像的强度减低。 3.散射衰减 当介质中存在颗粒状结构(液体中的悬浮粒子、气泡，固体中的颗粒状结构、缺陷、搀杂物等)而导致声波的衰减称散射衰减。通常认为当颗粒的尺寸远小于波长时，散射衰减与频率的四次方成正比；当颗粒尺寸与波长相近时，散射衰减与频率的平方成正比。 扩散衰减只与距声源的距离有关，与介质本身的性质无关。吸收衰减与散射衰减大小则取决于声波的频率和介质本身的性质。 表示声波在某种介质中传播时衰减的大小用衰减系数α。衰减系数α按下式计算: α=1 x 20lg A A0 式中x——距声源的距离；A0——声源处的声压；A——所测量处的声压。 从式可看到，所谓衰减系数就是声波在传播路径上单位长度上的衰减量。简单点说，介质致密的物体衰减小，象钢管，漏水声可以沿钢管传播很远，所以，在钢、铁类管道上很容易收索到漏水目标。松散的物体，声衰减很大，传播距离很短。对于同一类物体，声波频率越低，传播距离则越远。如以一较高频率对结构松散、密度差的介质作声波探测时，由于该介质中存在着折射、绕射以及可能出现的多次反射和散射等现象，至使高频率声波无法按原有射线方向传播，声速衰减快，探测无法进行。如降低探测声波的频率，使波长加大，其声波便可穿透较大距离。管道泄漏形成的声波一般频率较低，这是测漏仪能实用于各种地面漏水探测的理论依据。
超声波衰减系数的测量 一、实验任务： 超声波在介质中传播，声波衰减与介质的特性和状态有关系，试用超声声速测定仪研究超声波在空气和液体（水）中的衰减系数，并研究超声波的频率与激励电信号波型对超声波在空气和水中的衰减系数的影响。要求衰减系数测量误差不大于5%。 二、实验要求： 1、参阅相关资料，了解超声波换能器种类，特别是压电式超声换能器工作原理。了解超声波在不同介质中的传播特性。 2、熟悉超声声速测定仪和示波器的使用方法。 3、采用两种频率的正弦波分别测试超声波空气和液体（水）中的衰减系数，并确认数据结果的误差符合设计要求。 4、采用方波或脉冲波再分别测试超声波空气和液体（水）中的衰减系数，并确认数据结果的误差符合设计要求。 三、实验仪器： 空气中衰减实验装置示意图
水中衰减实验装置图 四、实验内容： 1.物理模型的比较与选择： （1）驻波法 图1.超声波波束在空气中的传播和反射 （1） 超声波在损耗介质中的准驻波效应超声波 发生器 超声波 接收器 反射面 入射波 反射波 O X 0 X
()01x A A R e α-=+ 其中，R 为反射系数， α是介质的衰减系数。 因为超声波发生器和接收器是由同一材料制成，所以有： 00A U A U = 其中0U 是信号发生器输出电压数值，U 是示波器显示电压数值。 （2)脉冲法 衰减系数的脉冲法测量原理 超声波在媒质中传播时的衰减系数和声速一样,是一个最基本的声学量。利用超声波声压、声程乘积的自然对数与声程成线性关系，来测量钢铸件超声波衰减系数。 （3）测量固态材料超声波衰减系数的方法 包括下述步骤：选取需要测量的固态材料作为样品；选用超声波检测仪器，利用需要测量固态材料对超声波检测仪器进行调校；使用调整好的超声波仪器，采用常规超声波检测方法对需要测量的固态材料进行超声波检测，至少记录４次超声波回波的声压幅值及声程值；按记录的超声波回波的声压幅值、声程值，用常规方法建立声压、声程乘积对数函数与声程曲线图；使用所建立的曲线图进行线性拟合，拟合出线性函数关系式，线性函数式斜率即为现场被测量固态材料的超声波衰减系数。 （4）物理模型的分析与比较 比较分析可知，在实验室中，测量超声波在空气和水中的衰减系数最好利用驻波法，物理模型2、3不适用于测量。驻波法利用示波器测量得到电压，通过平面波的衰减公式拟合得到了声强衰减系数。测量
北京交通大学 大学物理实验 设计性实验报告 实验题目超声波衰减系数的测量 学院电气工程学院 班级 学号 姓名
首次实验时间年月日 超声波衰减系数的测量实验方案 一、实验任务： 超声波在介质中传播，声波衰减与介质的特性和状态有关系，试用超声声速测定仪研究超声波在空气和液体（水）中的衰减系数，并研究超声波的频率与激励电信号波型对超声波在空气和水中的衰减系数的影响。要求衰减系数测量误差不大于5%。 二、实验要求： 1、参阅相关资料，了解超声波换能器种类，特别是压电式超声换能器工作原理。了解超声波在不同介质中的传播特性。 2、熟悉超声声速测定仪和示波器的使用方法。 3、采用两种频率的正弦波分别测试超声波空气和液体（水）中的衰减系数，并确认数据结果的误差符合设计要求。 4、采用方波或脉冲波再分别测试超声波空气和液体（水）中的衰减系数，并确认数据结果的误差符合设计要求。
三、实验方案： 1、物理模型的确立： 超声波在损耗介质中的准驻波效应 图1.超声波波束在空气中的传播和反射 设产生超声波的波源处于坐标系原点O ，入射超声波波束沿坐标系x 轴方向传播，其波动方程为： ()0=A exp y i t x ωγ-???? 入 （1） 反射波的波动方程为： ()() { }00=exp 2y RA i t x x ωγ+-反 （2） 其中，R 为反射系数，k i γα=-为波的传播系数，α是介质的衰减系数，2k π λ = 是波矢。 入射波和反射波在0～0x 区间叠加，其合成波的波动方程为： ()(){} ()()()(){} 0000022000000exp exp 2cos cos 2sin sin 2x x x x i t x x y A i t x RA i t x x e A e kx RA e k x x i A e kx RA e k x x ααωααωγωγ----=-++-???????? ????=+----???? O X 0 X
物质的衰减系数测定实验报告 物理072 陈焕 07180217 摘要：本文主要介绍了钢的γ射线衰减系数测定的实验原理，最小二乘法原理以及测定的实验过程，最后是对得到的数据的分析和实验总结。 关键词：钢的γ射线衰减系数 最小二乘法原理 实验过程 数据的分析 实验总结 引言： 核物理学又称原子核物理学，是20世纪新建立的一个物理学分支。它研究原子核的结构和变化规律；射线束的产生、探测和分析技术；以及同核能、核技术应用有关的物理问题。它是一门既有深刻理论意义，又有重大实践意义的学科。 γ射线由法国科学家P.V .维拉德发现，是继α、β射线后发现的第三种原子核射线。g 射线是因核能级间的跃迁而产生，原子核衰变和核反应均可产生γ射线 。γ射线具有比X 射线还要强的穿透能力。当γ射线通过物质并与原子相互作用时会产生光电效应、康普顿效应和正负电子对三种效应。 一、实验仪器和材料： CD-5OBGA+型CT 教学实验仪 钢质台阶形测试件 二、实验原理 根据g 射线通过物质时的衰减规律（朗伯—比尔定律）： 0d I I e m -= 对上式取对数： 01ln()I d I m = 如果通过实验测得g 射线穿过不同厚度钢的计数值，通过最小二乘法可以求得钢的衰减系数。 γ射线与物质相互作用，可以有许多种方式。当γ射线的能量不太高时，在所有相互作用方式中，最主要的三种方式包括光电效应、康普顿效应和电子对效应。因此，在γ射线的能量不太高时，衰减截面是光电效应截面、康普顿效应截面和电子对效应截面之和。即： ph c p g s s s s =++ γ射线与物质相互作用的衰减系数： N g m s = 由于A N A N r =×，式中A 为原子质量数，A N 为阿伏伽德罗常数。 A A N g s m r \= ×

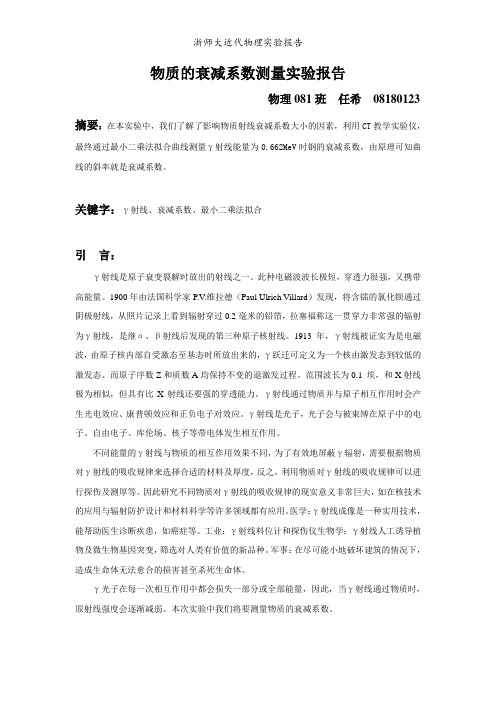

物质的衰减系数测量实验报告 物理081班任希08180123 摘要：在本实验中，我们了解了影响物质射线衰减系数大小的因素，利用CT教学实验仪，最终通过最小二乘法拟合曲线测量γ射线能量为0.662MeV时钢的衰减系数，由原理可知曲线的斜率就是衰减系数。 关键字：γ射线、衰减系数、最小二乘法拟合 引言： γ射线是原子衰变裂解时放出的射线之一。此种电磁波波长极短，穿透力很强，又携带高能量。1900年由法国科学家P.V.维拉德（Paul Ulrich Villard）发现，将含镭的氯化钡通过阴极射线，从照片记录上看到辐射穿过0.2毫米的铅箔，拉塞福称这一贯穿力非常强的辐射为γ射线，是继α、β射线后发现的第三种原子核射线。1913年，γ射线被证实为是电磁波，由原子核内部自受激态至基态时所放出来的，γ跃迁可定义为一个核由激发态到较低的激发态、而原子序数Z和质数A均保持不变的退激发过程。范围波长为0.1 埃，和X射线极为相似，但具有比X射线还要强的穿透能力。γ射线通过物质并与原子相互作用时会产生光电效应、康普顿效应和正负电子对效应。γ射线是光子，光子会与被束缚在原子中的电子、自由电子、库伦场、核子等带电体发生相互作用。 不同能量的γ射线与物质的相互作用效果不同，为了有效地屏蔽γ辐射，需要根据物质对γ射线的吸收规律来选择合适的材料及厚度，反之，利用物质对γ射线的吸收规律可以进行探伤及测厚等。因此研究不同物质对γ射线的吸收规律的现实意义非常巨大，如在核技术的应用与辐射防护设计和材料科学等许多领域都有应用。医学：γ射线成像是一种实用技术，能帮助医生诊断疾患，如癌症等。工业：γ射线料位计和探伤仪生物学：γ射线人工诱导植物及微生物基因突变，筛选对人类有价值的新品种。军事：在尽可能小地破坏建筑的情况下，造成生命体无法愈合的损害甚至杀死生命体。 γ光子在每一次相互作用中都会损失一部分或全部能量，因此，当γ射线通过物质时，原射线强度会逐渐减弱。本次实验中我们将要测量物质的衰减系数。
