第04章 弯构件斜截面承载力

第四章 受弯构件斜截面承载力

一、填空题

1、受弯构件的破坏形式有 、 。

2、受弯构件的正截面破坏发生在梁的 ，受弯构件的斜截面破坏发生在梁的 ，受弯构件内配置足够的受力纵筋是为了防止梁发生 破坏，配置足够的腹筋是为了防止梁发生 破坏。

3、梁内配置了足够的抗弯受力纵筋和足够的抗剪箍筋、弯起筋后，该梁并不意味着安全，因为还有可能发生 、 、 ；这些都需要通过绘制材料图，满足一定的构造要求来加以解决。

4、斜裂缝产生的原因是：由于支座附近的弯矩和剪力共同作用，产生的 超过了混凝土的极限抗拉强度而开裂的。

5、斜截面破坏的主要形态有 、 、 ，其中属于材料未充分利用的是 、 。

6、梁的斜截面承载力随着剪跨比的增大而 。

7、梁的斜截面破坏主要形态有3种，其中，以 破坏的受力特征为依据建立斜截面承载力的计算公式。

8、随着混凝土强度等级的提高，其斜截面承载力 。

9、随着纵向配筋率的提高，其斜截面承载力 。

10、当梁上作用的剪力满足：V ≤ 时，可不必计算抗剪腹筋用量，直接按构造配置箍筋满足max min ,S S d d ≤≥；当梁上作用的剪力满足：V ≤ 时，仍可不必计算抗剪腹筋用量，除满足max min ,S S d d ≤≥以外，还应满足最小配箍率的要求；当梁上作用的剪力满足：V ≥ 时，则必须计算抗剪腹筋用量。

11、当梁的配箍率过小或箍筋间距过大并且剪跨比较大时，发生的破坏形式为 ；当梁的配箍率过大或剪跨比较小时，发生的破坏形式为 。

12、对于T 形、工字形、倒T 形截面梁，当梁上作用着集中荷载时，需要考虑剪跨比影响的截面梁是 。

13、 对梁的斜截面承载力有有利影响，在斜截面承载力公式中没有考虑。

14、设置弯起筋的目的是 、 。

15、为了防止发生斜压破坏，梁上作用的剪力应满足： ，为了防止发生斜拉破坏，梁内配置的箍筋应满足 。

16、梁内需设置多排弯起筋时，第二排弯起筋计算用的剪力值应取 ，当满足V ≤ 时，可不必设置弯起筋。

17、当梁内的配筋情况为时，则不需绘制材料图。

18、弯起筋应同时满足、、，当设置弯起筋仅用于充当支座负弯矩时，弯起筋应同时满足、，当允许弯起的跨中纵筋不足以承担支座负弯矩时，应增设支座负直筋。

19、当梁内的纵筋时，材料图为一条直线。

20、材料图与该梁的弯矩图，说明材料的充分利用程度越好。

21、绘制材料图时，纵筋承担的抵抗弯矩应排放在材料图的最外层，

纵筋承担的抵抗弯矩应排放在材料图的最内层。

22、确定弯起筋位置时，为了防止发生斜截面受弯破坏，应满足。

23、通常梁内的跨中纵筋不宜截断，而支座负纵筋可以截断，其截断位置应根据确定，从其理论断点处向外伸长一个长度。

24、梁内设置鸭筋的目的是，它不能承担弯矩。

二、判断题

1、无腹梁承受集中荷载时，梁的剪切承载力随剪跨比的增大而增大。

2、有腹筋梁承受集中力时，梁的剪切承载力随剪跨比的增大而增大。

3、有腹筋梁的力学模型可假设为图示的桁架模型，箍筋相当于受拉腹杆。因此，它们只起拉杆作用，对周围混凝土没有约束作用。

4、在梁的斜截面受剪承载力计算公式中，V SV项前的系数1.25是指斜截面的水平投影长度为1.25h0。

5、梁发生斜截面弯曲破坏的可能是钢筋弯起位置有误。

6、在梁的斜截面抗剪计算中，位于受压区的T形截面翼缘可以忽略不计。

7、承受以集中荷载为主的翼缘位于受压区的T形截面梁，在斜截面抗剪计算中不考虑剪跨比λ的影响。

8、剪跨比对有腹筋梁的抗剪承载力影响比对无腹筋梁的影响小。

9、斜截面抗剪承载力计算中，要考虑剪跨比λ的梁是以受集中荷载为主的简支梁。

10、梁内的腹筋和吊筋都为斜截面抗剪承载力而设。

11、在λ=M/Vh0相同时，承受集中力的连续梁抗剪能力比相同条件的简支梁低。

12、当梁的配箍量不变时，在满足构造要求的前提下，采用较小直径、较小间距的箍筋有利于减小斜裂缝宽度。

三、选择题

1、梁受弯矩、剪力的作用要产生斜向裂缝是因为主拉应力超过了混凝土的

A、轴心抗拉强度；

B、抗剪强度；

C、拉压复合受力时的抗拉强度；

D、压剪复合受力时的抗剪强度。

2、相同的梁，由于剪跨比不同，斜截面破坏形态会不同。其中剪切承载力最大的破坏形态是：A 、斜压破坏形态；B 、剪压破坏形态；C 、斜拉破坏形态。

3、无腹筋梁的抗剪承载力随剪跨比的增大而A 、增大；B 、减小；C 、基本不变。

4、梁斜截面破坏有多种形态均属脆性破坏，相比较下脆性稍小一些的破坏形态是：A 、斜压破坏；B 、剪压破坏；C 、斜拉破坏。其中脆性最严重的是：A 、斜压破坏；B 、剪压破坏；C 、斜拉破坏。

5、无腹筋简支梁，主要通过下列哪种方式传力：A 、纵筋的销栓力；B 、混凝土骨料的啮合力；C 、混凝土与拉筋形成的拱。

6、无腹筋梁随着剪跨比由小到大，其斜截面的破坏形态将由A 、斜拉转变为剪压，再转变为斜压；B 、斜拉转变为斜压，再转变为剪压；C 、剪压转变为斜压，再转变为斜拉；D 、斜压转变为剪压，再转变为斜拉。

7、出现腹剪裂缝的梁，一般A 、剪跨比较大；B 、腹筋配置较多；C 、腹板较薄；D 、剪跨比较小，并且腹板较薄或腹筋较多。

8、梁斜截面的破坏形态主要取决于配箍率SV ρ及剪跨比λ值的大小。示意图中I 、II 、III 区依次表示可能发生的破坏形态是：A 、斜压、剪压、斜拉；B 、剪压、斜压、斜拉；C 、剪压、斜拉、斜压；D 、斜拉、剪压、斜压。

9、板通常不配置箍筋，因为A 、板很薄，没法设置箍筋；B 、板内剪力较小，通常混凝土本身就足以承担；C 、设计时不计算剪切承载力；D 、板内有拱作用，剪力由拱直接传给支座。

10、梁斜截面弯曲破坏与剪切破坏的根本区别在于A 、斜截面弯曲破坏时，梁受力纵筋在斜缝处受拉屈服而剪切破坏时纵筋不屈服。B 、斜截面弯曲破坏是由弯矩引起的，而剪切破坏是弯矩剪力共同作用的结果；C 、剪跨比较大时发生斜截面弯曲破坏，较小时发生剪切破坏。

11、适当提高梁的配箍率(SV,min SV SV,max ρρρ≤≤)可以A 、显著提高斜裂缝开裂荷载；B 、防止斜压破坏的出现；C 、显著提高抗剪承载力；D 、使斜压破坏转

化为剪压破坏，从而改善斜截面破坏的脆性。

12、当V>0.25fcbh 0时，应A 、增加配箍；B 、增大截面积；C 、减少弯筋；

D 、增大剪跨比。

13、梁在抗剪计算中要满足最小截面尺寸要求，其目的是：A 、防止斜裂缝过宽；B 、防止出现斜压破坏；C 、防止出现斜拉破坏；D 、防止出现剪压破坏。

14、梁在斜截面设计中，要求箍筋间矩max S S ≤，其目的是：A 、防止发生斜拉破坏；B 、防止发生斜压破坏；C 、保证箍筋发挥作用；D 、避免斜裂缝过宽。

15、梁中决定箍筋最小直径的因素是：A 、截面宽度b ；B 、截面高度h ；C 、剪力V ；D 、混凝土强度fc 。

16、梁中决定箍筋间距最大值的因素是：A 、混凝土强度与截面高度；B 、混凝土强度与剪力大小；C 、截面高度与剪力大小；D 、混凝土强度、截面高度以及剪力大小。

17、配箍强弱对梁斜截面开裂的影响：A 、很大；B 很小；C 、没有影响。(提示斜截面的抗裂)

18、梁内配置箍筋后，抗剪承载力明显提高其原因是箍筋使得：A 、纵筋销拴力增大；B 、骨料啮合力增大；C 、混凝土剪压区抗剪能力增大；D 、箍筋本身承担相当一部分的剪力；E 、以上各种抗力都增加。

19、梁的抗剪钢筋通常有箍筋和弯起钢筋，在实际工程中往往首先选用：A 、垂直箍筋；B 、沿主拉应力方向放置的斜向箍筋；C 、弯起钢筋。

20、梁内弯起钢筋的剪切承载力为0.8y sb f A Sin α，式中0.8是用来考虑：A 、弯筋易引起梁内混凝土劈裂，从而降低抗剪承载力；B 、弯筋与临界斜裂缝的交点有可能靠近剪压区致使弯筋在斜截面破坏时达不到屈服；C 、弯筋的施工误差。

21、梁内配置的箍筋若满足最大间距有最小直径的要求，则该箍筋满足最小配箍率要求是：A 、肯定的；B 、不一定的；C 、肯定不满足的。

22、在斜截面剪切承载力计算中，要考虑剪跨比λ影响的梁是：A 、矩形截面简支梁；B 、受集中荷载为主的梁；C 、受集中荷载为主的矩形截面独立梁；D 、受集中荷载为主的T 形独立梁。

23、图示一矩形截面梁，当计算CD 段斜截面剪切承载力并确定是否要考虑剪跨比λ影响时，应依据V /V 0.75≥总荷载集中荷载来判断，式中V 集中荷载、V 总荷载指的截面是：A 、A 支座中心；B 、A 支座边缘；C 、C 左截面；D 、C 右截面。

24、图示某梁跨中截面。该梁要做2道弯起钢筋，每道2根，正确的起弯次序应是：A、先②、后③；B、先①、后②；C、先③、后①；D、先③、后②；

E、先①、后③。

25、在斜截面设计中，要考虑梁腹板的厚度，用腹板高度h w与腹板厚度b

h'；C、的比值h w/b来衡量。对于T形截面梁h w是指：A、h w=h0；B、h w= h0-

f h'；D、h w= h。

h w= h-

f

26、图示弯筋正确的做法是图A、①；B、②；C、③。

27、梁的抵抗弯矩图要求包围设计弯矩图，其目的是保证：A、正截面抗弯强度；B、斜截面抗弯强度；C、斜截面抗剪强度。

28、梁内多排弯筋相邻上下弯点间距要求≤Smax，其目的是保证：A、正截面抗弯强度；B、斜截面抗弯强度；C、斜截面抗剪强度。

29、图中，弯起钢筋的锚固长度的起算点是：A、①；B、②；C、③；D、④；

30、图示纵向弯起钢筋在边支座处的锚固，长度L1应为：A、L1≥10d；B、L1≥20d；C、L1≥30d。

31、悬臂梁在均布荷载作用下产生斜裂缝，斜裂缝位置正确的图是：A、图

①；B、图②；C、图③；D、图④。

32、由于所处的应力状态不同。纵向受拉钢筋的搭接长度L 1、延伸长度L d 与最小锚固长度L a 之间的大小顺序应为：A 、L 1≥L d ≥L a ；B 、L d ≥L a ≥L 1；C 、L a ≥L 1≥L d ；

D 、L d ≥L 1≥L a 。

33、板内受力钢筋在简支支座处的锚固长度Las ：A 、≥5d ；B 、≥10d ；C 、≥12d ；

D 、应根据剪力设计值V 是否大于0.7f t bh 0确定。

34、对于支座附近负弯矩区段内的纵向受拉钢筋，常采用截断的方式来减少纵筋的数量。钢筋切断点至理论断点(强度不需要点)的长度为L w ，至强度充分利用点的长度为L d 。则：①L w ≥ A 、La ；B 、1.2 La ；C 、20d ；D 、依据钢筋外形及剪力V 大小确定。②L d ≥ A 、La ；B 、La+h 0；C 、1.2 La ；D 、依据剪力设计值V 大小确定。

四、简答题

1、梁的斜截面破坏状态有几种？破坏性质如何？

2、为何梁一般在跨中产生垂直裂缝而在支座处产生斜裂缝？

3、箍筋的作用有哪些？其主要构造要求有哪些？

4、什么是剪跨比？什么情况下需要考虑剪跨比的影响？

5、当V

6、斜截面抗剪承载力计算时要满足min 00.25sv sv c V f bh ρρ≥≤和，其目的是什么？

7、斜压破坏、斜拉破坏、剪压破坏都属于脆性破坏，为何却以剪压破坏的受力特征为依据建立计算公式？

8、梁内设置弯起筋抗剪时应注意哪些问题？

9、为什么弯起筋的设计强度取0.8y f ？

10、绘制材料图时，支座负弯矩区段的每根纵筋承担的抵抗弯矩，按由外到里的次序如何排放？

11、受弯构件设计时，何时需要绘制材料图？何时不必绘制材料图？

12、受弯构件设计时，如何防止发生斜压破坏、斜拉破坏、剪压破坏？

13、如何防止发生斜截面受弯破坏？

五、计算题

1、某钢筋混凝土矩形截面简支梁，两端支承在砖墙上，净跨度l n=3660mm；截面尺寸b×h=200mm×500mm。该梁承受均布荷载，其中恒荷载标准值

g k=25kN/m（包括自重），荷载分项系数γG=1.2，活荷载标准q k=38kN/m，荷载分项系数γQ=1.4；混凝土强度等级为C20（f c=9.6N/mm2, f t=1.1N/mm2）；箍筋为HPB235钢筋（f yv=210N/mm2），按正截面受弯承载力计算已选配HRB335钢筋3Φ25为纵向受力钢筋（f y=300N/mm2）。试根据斜截面受剪承载力要求确定腹筋。

图1

2、某钢筋混凝土矩形截面简支梁承受荷载设计值如图所示。其中集中荷载F=92kN，均布荷载g+q=7.5kN/m（包括自重）。梁截面尺寸b×h=250mm×600mm，配有纵筋425，混凝土强度等级为C25，箍筋为I级钢筋，试求所需箍筋数量并绘配筋图。

图2

3、伸臂梁设计实例

本例综合运用前述受弯构件承载力的计算和构造知识，对一简支的钢筋混凝土伸臂梁进行设计，使初学者对梁的设计全貌有较清楚的了解。题中，初步涉及到活荷载的布置及内力包络图的作法，为梁板结构设计打下基础。

图3

（一）设计条件

某支承在370mm厚砖墙上的钢筋混凝土伸臂梁，其跨度l1=7.0m，伸臂长度

l2=1.86m，由楼面传来的永久荷载设计值g1=34.32kN/m，活荷载设计值q1=30kN/m，q2=100kN/m。采用混凝土强度等级C25，纵向受力钢筋为HRB335，箍筋和构造钢筋为HPB235。试设计该梁并绘制配筋详图。

第五章-受弯构件斜截面承载力计算

第五章受弯构件斜截面承载力计算 本章的意义和内容：通过本章的学习了解梁弯剪区出现斜裂缝的种类和原因，斜截面破坏的主要形态；了解影响受弯构件斜截面受剪承载力的主要因素及如何通过设计、计算防止斜截面破坏的发生。本章的主要内容有：斜截面破坏的主要形态，影响斜截面破坏的主要原因，影响受弯构件斜截面受剪承载力的主要因素，斜截面承载能力计算的方法和公式，防止斜截面破坏发生的设计方法。 本章习题内容主要涉及：受弯构件斜截面剪切破坏的主要形态，影响受弯构件斜截面受剪承载力的主要因素，防止受弯构件斜截面剪切破坏的方法及计算公式。 一、概念题 （一）填空题 1. 影响受弯构件斜截面受剪承载力的主要因素为：、、 、以及。 2. 无腹筋梁的抗剪承载力随剪跨比的增大而，随混凝土强度等级的提高而。 3. 防止板产生冲切破坏的措施包括：、、 、。 4. 梁的受剪性能与剪跨比有关，实质上是与和的相对比值有关。 5. 钢筋混凝土无腹筋梁发生斜拉破坏时，受剪承载力取决于；发生斜压破坏时，受剪承载力取决于；发生剪压破坏时，受剪承载力取决于 。 6. 受弯构件斜截面破坏的主要形态有、和。

7．区分受弯构件斜截面破坏形态为斜拉破坏、剪压破坏和斜压破坏的主要因素为和。 8. 梁中箍筋的配筋率ρsv的计算公式为：。 9. 有腹筋梁沿斜截面剪切破坏可能出现三种主要破坏形态。其中，斜压破坏是 而发生的；斜拉破坏是由于而引起的。 10. 规范规定，梁内应配置一定数量的箍筋，箍筋的间距不能超过规定的箍筋最大间距，是保证。 11. 在纵筋有弯起或截断的钢筋混凝土受弯梁中，梁的斜截面承载能力除应考虑斜截面抗剪承载力外，还应考虑。 12. 钢筋混凝土梁中，纵筋的弯起应满足的要求、 和的要求。 13. 为保证梁斜截面受弯承载力，梁弯起钢筋在受拉区的弯点应设在该钢筋的充分利用点以外，该弯点至充分利用点的距离。 14. 在配有箍筋和弯起钢筋梁（剪压破坏）的斜截面受剪承载力计算中，弯起钢筋只有在时才能屈服。同时，与临界相交的箍筋也能达到其抗拉屈服强度。 15. 对于相同截面及配筋的梁，承受集中荷载作用时的斜截面受剪承载力比承受均布荷载时的斜截面受剪承载力。 （二）选择题 1. 在梁的斜截面受剪承载力计算时，必须对梁的截面尺寸加以限制（不能过小），其目的是为了防止发生[ ]。 （a）斜拉破坏； （b）剪压破坏； （c）斜压破坏； （d）斜截面弯曲破坏。 2. 受弯构件斜截面破坏的主要形态中，就抗剪承载能力而言[ ]。 （a）斜拉破坏>剪压破坏>斜压破坏； （b）剪压破坏>斜拉破坏>斜压破坏； （c）斜压破坏>剪压破坏>斜拉破坏；

第04章 受弯构件斜截面承载力

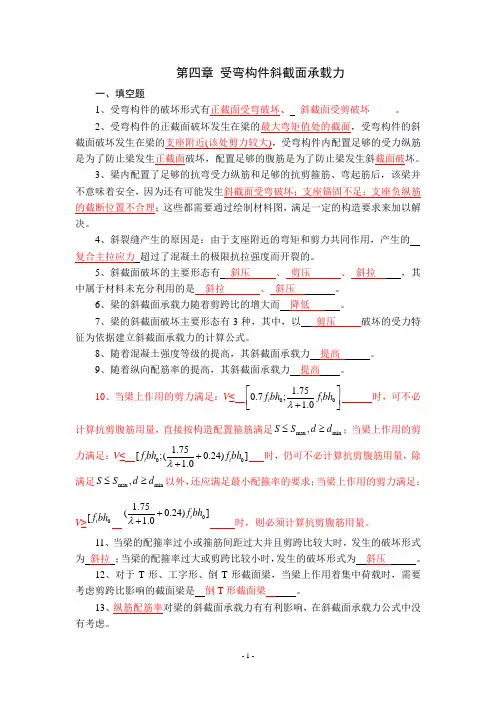

第四章 受弯构件斜截面承载力 一、填空题 1、受弯构件的破坏形式有正截面受弯破坏、 斜截面受剪破坏 。 2、受弯构件的正截面破坏发生在梁的最大弯矩值处的截面，受弯构件的斜截面破坏发生在梁的支座附近(该处剪力较大)，受弯构件内配置足够的受力纵筋是为了防止梁发生正截面破坏，配置足够的腹筋是为了防止梁发生斜截面破坏。 3、梁内配置了足够的抗弯受力纵筋和足够的抗剪箍筋、弯起筋后，该梁并不意味着安全，因为还有可能发生斜截面受弯破坏；支座锚固不足；支座负纵筋的截断位置不合理；这些都需要通过绘制材料图，满足一定的构造要求来加以解决。 4、斜裂缝产生的原因是：由于支座附近的弯矩和剪力共同作用，产生的 复合主拉应力 超过了混凝土的极限抗拉强度而开裂的。 5、斜截面破坏的主要形态有 斜压 、 剪压 、 斜拉 ，其中属于材料未充分利用的是 斜拉 、 斜压 。 6、梁的斜截面承载力随着剪跨比的增大而 降低 。 7、梁的斜截面破坏主要形态有3种，其中，以 剪压 破坏的受力特征为依据建立斜截面承载力的计算公式。 8、随着混凝土强度等级的提高，其斜截面承载力 提高 。 9、随着纵向配筋率的提高，其斜截面承载力 提高 。 10、当梁上作用的剪力满足：V ≤ 001.750.7; 1.0t t f bh f bh λ????+?? 时，可不必计算抗剪腹筋用量，直接按构造配置箍筋满足max min ,S S d d ≤≥；当梁上作用的剪力满足：V ≤ 001.75[;(0.24)]1.0 t t f bh f bh λ++ 时，仍可不必计算抗剪腹筋用量，除满足max min ,S S d d ≤≥以外，还应满足最小配箍率的要求；当梁上作用的剪力满足： V ≥0[t f bh 01.75( 0.24)]1.0t f b h λ++ 时，则必须计算抗剪腹筋用量。 11、当梁的配箍率过小或箍筋间距过大并且剪跨比较大时，发生的破坏形式为 斜拉 ；当梁的配箍率过大或剪跨比较小时，发生的破坏形式为 斜压 。 12、对于T 形、工字形、倒T 形截面梁，当梁上作用着集中荷载时，需要考虑剪跨比影响的截面梁是 倒T 形截面梁 。 13、纵筋配筋率对梁的斜截面承载力有有利影响，在斜截面承载力公式中没有考虑。

构件截面承载力

第三章 构件截面承载力--强度 钢结构承载能力分3个层次 截面承载力：材料强度、应力性质及其在截面上分布属强度问题。 构件承载力：构件最大截面未到强度极限之前因丧失稳定而失稳，取决于构 件整体刚度，指稳定承载力。 结构承载力：与失稳有关。 3.1 轴心受力构件的强度及截面选择 3.1.1 轴心受力构件的应用及截面形式 主要用于承重钢结构，如平面、空间桁架和网架等。 轴心受力截面形式：1）热轧型钢截面2）冷弯薄壁型钢截面3）型钢和钢板 连接而成的组合截面（实腹式、格构式）（P48页） 对截面形式要求：1）提供强度所需截面积2）制作简单3）与相邻构件便于 连接4）截面开展而壁厚较薄，满足刚度要求（截面积决定了稳定承载力，面积大整体刚度大，构件稳定性好）。 3.1.2 轴心受拉构件强度 由εσ-关系可得：承载极限是截面平均应力达到抗拉强度u f ，但缺少安 全储备，且y f 后变形过大，不符合继续承载能力，因此以平均应力y f ≤为准则，以孔洞为例。 规范：轴心受力构件强度计算：规定净截面平均应力不应超过钢材强度设计值 f A N n ≤=/σ N ：轴心拉力设计值； An ：构件净截面面积；R y f f γ/=: 钢材抗拉强度设计值 R γ:构件抗力分项系数Q235钢078.1=R γ，Q345，Q390，Q420111.1=R γ 49页孔洞理解见书 例题P49 3.1.3 轴心受压构件强度 原则上与受拉构件没有区别，但一般情况下，轴心受压构件的承载力由稳定 性决定，具体见4章。 3.1.4 索的受力性能和强度计算 钢索广泛用于悬索结构，张拉结构，桅杆和预应力结构，一般为高强钢丝组 成的平行钢丝束，钢绞线，钢丝绳等。

【混凝土习题集】—4—钢筋混凝土受弯构件斜截面承载力计算

第四章 钢筋混凝土受弯构件斜截面承载力计算 一、填空题： 1、斜裂缝产生的原因是：由于支座附近的弯矩和剪力共同作用，产生 超过了混凝土的极限抗拉强度而开裂的。 2、斜裂缝破坏的主要形态有： 、 、 ，其中属于材料充分利用的是 。 3、梁的斜截面承载力随着剪跨比的增大而 。 4、梁的斜截面破坏形态主要有三种，其中，以 破坏的受力特征为依据建立斜截面承载力的计算公式。 5、随着混凝土强度的提高，其斜截面承载力 。 6、随着纵向配筋率的提高，其斜截面承载力 。 7、对于 情况下作用的简支梁，可以不考虑剪跨比的影响。对于 情况的简支梁，应考虑剪跨比的影响。 8、当梁的配箍率过小或箍筋间距过大并且剪跨比较大时，发生的破坏形式为 ；当梁的配箍率过大或剪跨比较小时，发生的破坏形式为 。 9、 对梁的斜截面承载力有有利影响，在斜截面承载力公式中没有考虑。 10、设置弯起筋的目的是 、 。 11、为了防止发生斜压破坏，梁上作用的剪力应满足 ；为了防止发生斜拉破坏，梁内配置的箍筋应满足 。 12、梁内设置鸭筋的目的是 ，它不能承担弯矩。 二、判断题： 1、某简支梁上作用集中荷载或作用均布荷载时，该梁的抗剪承载力数值是相同的。（ ） 2、剪压破坏时，与斜裂缝相交的腹筋先屈服，随后剪压区的混凝土压碎，材料得到充分利用，属于塑性破坏。（ ） 3、梁内设置箍筋的主要作用是保证形成良好的钢筋骨架，保证钢筋的正确位置。（ ） 4、当梁承受的剪力较大时，优先采用仅配置箍筋的方案，主要的原因是设置弯起筋抗剪不经济。（ ） 5、当梁上作用有均布荷载和集中荷载时，应考虑剪跨比λ的影响，取0 Vh M =λ（ ） 6、当剪跨比大于3时或箍筋间距过大时，会发生剪压破坏，其承载力明显大于斜裂缝出现时的承载力。（ ） 7、当梁支座处允许弯起的受力纵筋不满足斜截面抗剪承载力的要求时，应加大纵筋配筋率。（ ）

受弯构件正截面承载力问题详解

第五章 钢筋混凝土受弯构件正截面承载力计算 一、填空题： 1、钢筋混凝土受弯构件，随配筋率的变化，可能出现 少筋、 超筋 和 适筋 等三种沿正截面的破坏形态. 2、受弯构件梁的最小配筋率应取 %2.0min =ρ 和 y t f f /45min =ρ 较大者. 3、钢筋混凝土矩形截面梁截面受弯承载力复核时，混凝土相对受压区高度b ξξ ，说明 该梁为超筋梁 . 4．受弯构件min ρρ≥是为了____防止产生少筋破坏_______________；max ρρ≤是为了___防止产生超筋破坏_. 5．第一种T 形截面梁的适用条件及第二种T 形截面梁的试用条件中，不必验算的条件分别是____b ξξ≤___及__min ρρ≥_______. 6．T 形截面连续梁，跨中按 T 形 截面，而支座边按 矩形 截面计算. 7、混凝土受弯构件的受力过程可分三个阶段，承载力计算以Ⅲa 阶段为依据，抗裂计算以Ⅰa 阶段为依据，变形和裂缝计算以Ⅱ阶段为依据. 8、对钢筋混凝土双筋梁进行截面设计时，如s A 与 ' s A 都未知，计算时引入的补充条件为 b ξξ=. 二、判断题： 1、界限相对受压区高度b ξ由钢筋的强度等级决定.（ ∨ ） 2、混凝土保护层的厚度是从受力纵筋外侧算起的.（ ∨ ） 3、在适筋梁中增大梁的截面高度h 对提高受弯构件正截面承载力的作用很大.（ ∨ ） 4、在适筋梁中，其他条件不变的情况下，ρ越大，受弯构件正截面的承载力越大.（ ∨ ） 5．梁中有计算受压筋时，应设封闭箍筋（√ ） 6．f h x '≤的T 形截面梁，因为其正截面抗弯强度相当于宽度为f b '的矩形截面，所以配筋率ρ也用f b '来表示，即0/h b A f s '=ρ（ ? ）0/bh A s =ρ 7．在适筋围的钢筋混凝土受弯构件中，提高混凝土标号对于提高正截面抗弯强度的作用不是很明显的（ √ ） 三、选择题： 1、受弯构件正截面承载力计算采用等效矩形应力图形，其确定原则为（ A ）. A 保证压应力合力的大小和作用点位置不变 B 矩形面积等于曲线围成的面积 C 由平截面假定确定08.0x x = D 两种应力图形的重心重合 2、钢筋混凝土受弯构件纵向受拉钢筋屈服与受压混凝土边缘达到极限压应变同时发生的破坏属于（ C ）. A 适筋破坏 B 超筋破坏 C 界限破坏 D 少筋破坏 3、正截面承载力计算中，不考虑受拉混凝土作用是因为（ B ）. A 中和轴以下混凝土全部开裂 B 混凝土抗拉强度低 C 中和轴附近部分受拉混凝土围小且产生的力矩很小 D 混凝土退出工作

斜截面承载力计算例题

斜截面承载力计算例题

1．一钢筋混凝土矩形截面简支梁，截面尺寸250mm ×500mm ，混凝土强度等级为C30，箍筋为热轧HPB300级钢筋，纵筋为325的HRB335级钢筋（f y =300 N/mm 2），支座处截面的剪力最大值为180kN 。 求：箍筋和弯起钢筋的数量。 解：486.1250 465 , 4650<====b h mm h h w w 属厚腹梁，混凝土强度等级为C30，故βc =1 N V N bh f c c 18000075.4155934652503.14125.025.0max 0=>=????=β截面 符合要求。 （2）验算是否需要计算配置箍筋 ), 180000(25.11636646525043.17.07.0max 0N V N bh f t =<=???= 故需要进行配箍计算。 （3）只配箍筋而不用弯起钢筋 01 07.0h s nA f bh f V sv yv t ?? += 则 mm mm s nA sv /507.021 = 若选用Φ8@180 ，实有 可以）(507.0559.0180 3 .5021>=?=s nA sv 配箍率%224.0180 2503 .5021=??== bs nA sv sv ρ 最小配箍率)(%127.0270 43 .124.024 .0min 可以sv yv t sv f f ρρ <=?==

2．钢筋混凝土矩形截面简支梁，如图5－27 ，截面尺寸250mm×500mm，混凝土强度等级为C30，箍筋为热轧HPB300级钢筋，纵筋为225和222的HRB400级钢筋。 求：只配箍筋 解：

第7章受拉构件的截面承载力习题答案

第7章 受拉构件的截面承载力 7.1选择题 1．钢筋混凝土偏心受拉构件，判别大、小偏心受拉的根据是（ D ）。 A. 截面破坏时，受拉钢筋是否屈服； B. 截面破坏时，受压钢筋是否屈服； C. 受压一侧混凝土是否压碎； D. 纵向拉力N 的作用点的位置； 2．对于钢筋混凝土偏心受拉构件，下面说法错误的是（ A ）。 A. 如果b ξξ>，说明是小偏心受拉破坏； B. 小偏心受拉构件破坏时，混凝土完全退出工作，全部拉力由钢筋承担； C. 大偏心构件存在混凝土受压区； D. 大、小偏心受拉构件的判断是依据纵向拉力N 的作用点的位置； 7.2判断题 1． 如果b ξξ>，说明是小偏心受拉破坏。（ × ） 2． 小偏心受拉构件破坏时，混凝土完全退出工作，全部拉力由钢筋承担。（ ∨ ） 3． 大偏心构件存在混凝土受压区。（ ∨ ） 4． 大、小偏心受拉构件的判断是依据纵向拉力N 的作用点的位置。（ ∨ ） 7.3问答题 1.偏心受拉构件划分大、小偏心的条件是什么？大、小偏心破坏的受力特点和破坏特征各有何不同？ 答：（1）当N 作用在纵向钢筋s A 合力点和' s A 合力点范围以外时，为大偏心受拉；当N 作用在纵向钢筋s A 合力点和' s A 合力点范围之间时，为小偏心受拉； （2）大偏心受拉有混凝土受压区，钢筋先达到屈服强度，然后混凝土受压破坏；小偏心受拉破坏时，混凝土完全退出工作，由纵筋来承担所有的外力。 2.大偏心受拉构件的正截面承载力计算中，b x 为什么取与受弯构件相同？ 答：大偏心受拉构件的正截面破坏特征和受弯构件相同，钢筋先达到屈服强度，然后混凝土受压破坏；又都符合平均应变的平截面假定，所以b x 取与受弯构件相同。 3.大偏心受拉构件为非对称配筋，如果计算中出现' 2s a x <或出现负值，怎么处理？ 答：取' 2s a x =，对混凝土受压区合力点（即受压钢筋合力点）取矩， ) (' 0' s y s a h f Ne A -= ，bh A s ' min 'ρ=

第4章受弯构件斜截面承载力的计算

第4章 受弯构件斜截面承载力的计算 1．无腹筋简支梁斜截面裂缝出现前后的受力状态及应力变化如何？ 答：无腹筋简支梁斜截面裂缝出现前后的受力状态及应力变化情况主要表现为：裂缝出现前，混凝土 可近似视为弹性体，裂缝出现后就不再是完好的匀质弹性梁了，材料力学的分析方法也不再适用。从应力变化看，斜裂缝出现前，剪力由全截面承担，斜裂缝出现后剪力由裂缝处的剪压面承担，因此，剪压区的剪应力会显著增大。第二是纵向受力钢筋的应力，在裂缝出现前，数值较小，裂缝出现后，其应力会显著增大。 2．有腹筋简支梁斜裂缝出现后的受力状态如何？ 答：对于有腹筋梁，在开裂前，腹筋的作用并不明显，在荷载较小时，腹筋中的应力很小。但斜裂缝 出现后，与斜裂缝相交的腹筋中的应力会突然增大，腹筋的存在，使梁的斜截面受剪承载力大大高于无腹筋梁。 3．有腹筋简支梁斜裂缝出现后，腹筋的作用主要表现在哪几方面？ 答：在斜裂缝出现后，腹筋的作用主要表现为以下几点：（1）腹筋将齿块（被斜裂缝分开的混凝土块）向上拉住，可避免纵筋周围混凝土撕裂裂缝的发生，从而使纵筋的销栓作用得以继续发挥。这样，便可更有效的发挥拱体传递主压应力的作用。（2）把齿块的斜向内力传递到拱体上，从而减轻了拱体拱顶处这一薄弱环节的受力，增加了整体抗剪承载力。（3）腹筋可有效地减小裂缝开展宽度，从而提高了裂缝处混凝土的骨料咬合力。 4．有腹筋梁与无腹筋梁的受力机制有何区别？ 答：有腹筋梁与无腹筋梁的受力机制区别在于：①箍筋和弯起钢筋的作用明显；②斜裂缝间的混凝土 参加了抗剪。 5．什么是剪跨比、“广义剪跨比”与“狭义剪跨比”？它有何意义？ 答：所谓剪跨比就是指某一截面上弯矩与该截面上剪力与截面有效高度乘积的比值。一般用m 来表 示。用公式表示即为0 Qh M m =。一般把m 的该表达式称为“广义剪跨比”。对于集中荷载作用下的简支梁，由于000h a Qh Qa Qh M m ===，其中a 为集中荷载作用点至梁最近支座之间的距离，称为“剪跨”。把0 h a m =，称为“狭义剪跨比”。 剪跨比是一个无量纲常数，它反映了截面所受弯矩和剪力的相对大小。 6．梁斜截面破坏有哪三种形态，其发生的条件如何，各有何破坏特征 答：梁斜截面破坏的三种形态为斜拉破坏、剪压破坏和斜压破坏。 斜拉破坏：当剪跨比较大（m >3）时，或箍筋配置过少时，常发生这种破坏。 剪压破坏：当剪跨比约为1～3，且腹筋配置适中时，常发生这种破坏。 斜压破坏：当剪跨比m 较小（m <1）时，或剪跨比适中（1

受弯构件正截面承载力计算练习题

第四章受弯构件正截面承载力计算 一、一、选择题（多项和单项选择） 1、钢筋混凝土受弯构件梁内纵向受力钢筋直径为（ B ），板内纵向受力钢筋直径为（ A ）。 A、6—12mm B、12—25mm C、8—30mm D、12—32mm 2、混凝土板中受力钢筋的间距一般在（ B ）之间。 A、70—100mm B、100---200mm C、200---300mm 3、梁的有效高度是指（ C ）算起。 A、受力钢筋的外至受压区混凝土边缘的距离 B、箍筋的外至受压区混凝土边缘的距离 C、受力钢筋的重心至受压区混凝土边缘的距离 D、箍筋的重心至受压区混凝土边缘的距离 4、混凝土保护层应从（ A ）算起。 A、受力钢筋的外边缘算起 B、箍筋的外边缘算起 C、受力钢筋的重心算起 D、箍筋的重心算起 5、梁中纵筋的作用（ A ）。 A、受拉 B、受压 C、受剪 D、受扭 6、单向板在（ A ）个方向配置受力钢筋。 A、1 B、2 C、3 D、4 7、结构中内力主要有弯矩和剪力的构件为（ A ）。 A、梁 B、柱 C、墙 D、板 8、单向板的钢筋有（ B ）受力钢筋和构造钢筋三种。 A、架力筋 B、分布钢筋 C、箍筋 9、钢筋混凝土受弯构件正截面的三种破坏形态为（ A B C ） A、适筋破坏 B 、超筋破坏 C、少筋破坏 D、界线破坏 10、钢筋混凝土受弯构件梁适筋梁满足的条件是为（ A ）。

A、p min≤p≤p max B、p min＞p C、p≤p max 11、双筋矩形截面梁，当截面校核时，２αsˊ/h０≤ξ≤ξb，则此时该截面所能承担的弯矩是（ C ）。 A、M u=f cm bh０２ξb（１－０.５ξb）； B、M u=f cm bh０ˊ２ξ（１－０.５ξ）； C、M u= f cm bh０２ξ（１－０.５ξ）+A sˊf yˊ（h０-αsˊ）； D、Mu=f cm bh０２ξb（１－０.５ξb）+A sˊf yˊ（h０-αsˊ） 12、第一类Ｔ形截面梁，验算配筋率时，有效截面面积为（ A ）。 A、bh ； B、bh０； C、b fˊh fˊ； D、b fˊh０。 13、单筋矩形截面，为防止超筋破坏的发生，应满足适用条件ξ≤ξb。与该条件等同的条件是（ A ）。 A、x≤x b； B、ρ≤ρmax=ξb f Y/f cm； C、x≥2αS； D、ρ≥ρmin。 14、双筋矩形截面梁设计时，若A S和A Sˊ均未知，则引入条件ξ=ξb，其实质是（ A ）。 A、先充分发挥压区混凝土的作用，不足部分用A Sˊ补充，这样求得的A S+A Sˊ较小； B、通过求极值确定出当ξ=ξb时，（A Sˊ+A S）最小； C、ξ=ξb是为了满足公式的适用条件； D、ξ=ξb是保证梁发生界限破坏。 15、两类T形截面之间的界限抵抗弯矩值为（ B ）。 A、M f=f cm bh02ξb(1-0.5ξb)； B、M f=f cm b fˊh fˊ(h0-h fˊ/2) ； C、M=f cm(b fˊ-b)h fˊ(h0-h fˊ/2)； D、M f=f cm(b fˊ-b)h fˊ(h0-h fˊ/2)+A Sˊf Yˊ(h0-h fˊ/2)。 16、一矩形截面受弯构件，采用C20混凝土（f C=9.6Ν/mm2）Ⅱ级钢筋（f y=300N/mm2，ξb=0.554），该截面的最大配筋率是ρmax（ D ）。 A、2.53% ； B、18% ； C、1.93% ； D、1.77% 。 17、当一单筋矩形截面梁的截面尺寸、材料强度及弯矩设计值M确定后，计算时发现超筋，那么采取（ D ）措施提高其正截面承载力最有效。 A、A、增加纵向受拉钢筋的数量； B、提高混凝土强度等级； C、加大截截面尺寸； D、加大截面高度。 二、判断题 1、当截面尺寸和材料强度确定后，钢筋混凝土梁的正截面承载力随其配筋率ρ的提高而提高。（错） 2、矩形截面梁，当配置受压钢筋协助混凝土抗压时，可以改变梁截面的相对界限受压区高度。（对） 3、在受弯构件正截面承载力计算中，只要满足ρ≤ρmax的条件，梁就在适筋范围内。（错） 4、以热轧钢筋配筋的钢筋混凝土适筋梁，受拉钢筋屈服后，弯矩仍能有所增加是因为钢筋应力已进入了强化阶段。（错） 5、整浇楼盖中的梁，由于板对梁的加强作用，梁各控制截面的承载力均可以按T形截面计算。（错）

混凝土斜截面承载力

影响混凝土斜截面承载力的因素 及计算公式探讨 杜斌2011202100045 摘要：对于受弯构件，截面上除了作用有正应力外，通常还伴随着剪应力。绝大多数钢筋混凝土构件都无法避免抗剪的问题。剪力很少单独作用于结构构件，更多的是与弯矩、轴向力或者扭矩共同作用。因此，除了要确定剪力单独作用时的效应外，还需探讨它与结构上的其他作用之间可能存在的影响。 关键词：钢筋混凝土；斜截面；受剪承载力 引言：绝大多数钢筋混凝土构件都无法避免抗剪的问题。剪力很少单独作用于结构构件，更多的是与弯矩、轴向力或者扭矩共同作用。因此，除了要确定剪力单独作用时的效应外，还需探讨它与结构上的其他作用之间可能存在的影响。特别是对受弯构件，抗剪机理与混凝土与埋入钢筋之间的粘结力以及钢筋的锚固都是密切联系着的。钢筋混凝土梁中的剪力传递在很大程度上依赖于混凝土的抗拉和抗压强度，因此，受剪破坏通常都是非延性的，必须避免这种破坏。 1 斜截面承载力 钢筋混凝土梁在主要承受弯矩的区段内产生竖向裂缝，如果正截面受弯承载力不够，将沿着竖向裂缝发生正截面受弯破坏。另一方面，钢筋混凝土受弯构件还有可能在剪力和弯矩共同作用的支座附近区段内，沿斜裂缝发生斜截面受剪破坏或者受弯破坏。因此，在保证正截面受弯承载力的同时，还要保证斜截面承载力，即斜截面受剪承载力和斜截面受弯承载力。 混凝土构件的受弯承载力是指斜截面上的纵向受拉钢筋、弯起钢筋、箍筋等在斜截面破坏时，他们各自所提供的拉力对抵抗破坏的弯矩。通常单纯的斜截面受弯承载力是不用进行计算的。只需要将梁内纵向钢筋弯起、截断、锚固及箍筋的间距等构造措施来保证即可。 相比于斜截面的受弯承载力问题，受剪破坏的情况则要复杂的多。在实际的工程中，剪力很少单独作用于结构构件，大多数情况是剪力与弯矩，或者剪力和弯矩、轴力或扭矩共存于结构构件，构件因剪力发生斜截面发生斜裂缝破坏时必然受到弯矩作用的影响。

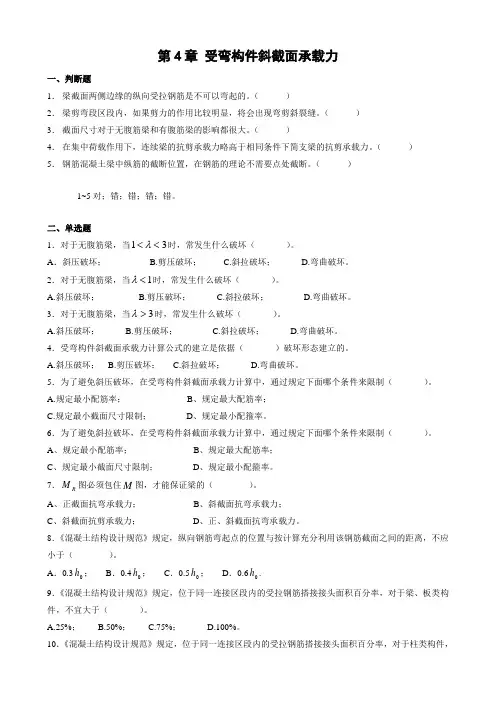

第5章受弯构件的斜截面承载力习题答案

第5章 受弯构件的斜截面承载力 5.1选择题 1．对于无腹筋梁，当31<<λ时，常发生什么破坏（ B ）。 A ． 斜压破坏； B ． 剪压破坏； C ． 斜拉破坏； D ． 弯曲破坏； 2．对于无腹筋梁，当1<λ时，常发生什么破坏（ A ）。 A ． 斜压破坏； B ． 剪压破坏； C ． 斜拉破坏； D ． 弯曲破坏； 3．对于无腹筋梁，当3>λ时，常发生什么破坏（ C ）。 A ． 斜压破坏； B ． 剪压破坏； C ． 斜拉破坏； D ． 弯曲破坏； 4．受弯构件斜截面承载力计算公式的建立是依据（ B ）破坏形态建立的。 A ． 斜压破坏； B ． 剪压破坏； C ． 斜拉破坏； D ． 弯曲破坏； 5．为了避免斜压破坏，在受弯构件斜截面承载力计算中，通过规定下面哪个条件来限制（ C ）。 A ． 规定最小配筋率； B ． 规定最大配筋率； C ． 规定最小截面尺寸限制； D ． 规定最小配箍率； 6．为了避免斜拉破坏，在受弯构件斜截面承载力计算中，通过规定下面哪个条件来限制（ D ）。 A ． 规定最小配筋率； B ． 规定最大配筋率； C ． 规定最小截面尺寸限制； D ． 规定最小配箍率； 7．R M 图必须包住M 图，才能保证梁的（ A ）。 A ． 正截面抗弯承载力； B ． 斜截面抗弯承载力； C ． 斜截面抗剪承载力； 8．《混凝土结构设计规范》规定，纵向钢筋弯起点的位置与按计算充分利用该钢筋截面之间的距离，不应小于（ C ）。 A ．0.30h

h B．0.4 h C．0.5 h D．0.6 9．《混凝土结构设计规范》规定，位于同一连接区段内的受拉钢筋搭接接头面积百分率，对于梁、板类构件，不宜大于（ A ）。 A．25%； B．50%； C．75%； D．100%； 10．《混凝土结构设计规范》规定，位于同一连接区段内的受拉钢筋搭接接头面积百分率，对于柱类构件，不宜大于（ B ）。 A．25%； B．50%； C．75%； D．100%； 5.2判断题 1．梁侧边缘的纵向受拉钢筋是不可以弯起的。（∨） 2．梁剪弯段区段内，如果剪力的作用比较明显，将会出现弯剪斜裂缝。（×）3．截面尺寸对于无腹筋梁和有腹筋梁的影响都很大。（×） 4．在集中荷载作用下，连续梁的抗剪承载力略高于相同条件下简支梁的抗剪承载力。 （×） 5．钢筋混凝土梁中纵筋的截断位置，在钢筋的理论不需要点处截断。（×）5.3问答题 1．斜截面破坏形态有几类？分别采用什么方法加以控制？ 答：（1）斜截面破坏形态有三类：斜压破坏，剪压破坏，斜拉破坏 （2）斜压破坏通过限制最小截面尺寸来控制； 剪压破坏通过抗剪承载力计算来控制； 斜拉破坏通过限制最小配箍率来控制； 2．分析斜截面的受力和受力特点？ 答：（1）斜截面的受力分析： 斜截面的外部剪力基本上由混凝土剪压区承担的剪力、纵向钢筋的销栓力、骨料咬合力以及腹筋抵抗的剪力来组成。 （2）受力特点： 斜裂缝出现后，引起了截面的应力重分布。 3．简述无腹筋梁和有腹筋梁斜截面的破坏形态。

受弯构件的正截面承载力计算

第4章受弯构件的正截面承载力计算 1．具有正常配筋率的钢筋混凝土梁正截面受力过程可分为哪三个阶段，各有何特点？ 答：第Ⅰ阶段：混凝土开裂前的未裂阶段 当荷载很小，梁内尚未出现裂缝时，正截面的受力过程处于第Ⅰ阶段。由于截面上的拉、压应力较小，钢筋和混凝土都处于弹性工作阶段，截面曲率与弯矩成正比，应变沿截面高度呈直线分布（即符合平截面假定），相应的受压区和受拉区混凝土的应力图形均为三角形。 随着荷载的增加，截面上的应力和应变逐渐增大。受拉区混凝土首先表现出塑性特征，因此应力分布由三角形逐渐变为曲线形。当截面受拉边缘纤维的应变达到混凝土的极限拉应变时，相应的拉应力也达到其抗拉强度，受拉区混凝土即将开裂，截面的受力状态便达到第Ⅰ阶段末，或称为Ⅰa阶段。此时，在截面的受压区，由于压应变还远远小于混凝土弯曲受压时的极限压应变，混凝土基本上仍处于弹性状态，故其压应力分布仍接近于三角形。 第Ⅱ阶段：混凝土开裂后至钢筋屈服前的裂缝阶段 受拉区混凝土一旦开裂，正截面的受力过程便进入第Ⅱ阶段。在裂缝截面中，已经开裂的受拉区混凝土退出工作，拉力转由钢筋承担，致使钢筋应力突然增大。随着荷载继续增加，钢筋的应力和应变不断增长，裂缝逐渐开展，中和轴随之上升；同时受压区混凝土的应力和应变也不断加大，受压区混凝土的塑性性质越来越明显，应力图形由三角形逐渐变为较平缓的曲线形。 在这一阶段，截面曲率与弯矩不再成正比，而是截面曲率比弯矩增加得更快。 还应指出，当截面的受力过程进入第Ⅱ阶段后，受压区的应变仍保持直线分布。但在受拉区由于已经出现裂缝，就裂缝所在的截面而言，原来的同一平面现已部分分裂成两个平面，钢筋与混凝土之间产生了相对滑移。这与平截面假定发生了矛盾。但是试验表明，当应变的量测标距较大，跨越几条裂缝时,就其所测得的平均应变来说，截面的应变分布大体上仍符合平截面假定，即变形规律符合“平均应变平截面假定”。因此，各受力阶段的截面应变均假定呈三角形分布。 第Ⅲ阶段：钢筋开始屈服至截面破坏的破坏阶段 随着荷载进一步增加，受拉区钢筋和受压区混凝土的应力、应变也不断增大。当裂缝截面中的钢筋拉应力达到屈服强度时，正截面的受力过程就进入第Ⅲ阶段。这时，裂缝截面处的钢筋在应力保持不变的情况下将产生明显的塑性伸长，从而使裂缝急剧开展，中和轴进一步上升，受压区高度迅速减小，压应力不断增大，直到受压区边缘纤维的压应变达到混凝土弯曲受压的极限压应变时，受压区出现纵向水平裂缝，混凝土在一个不太长的范围内被压碎，从而导致截面最终破坏。我们把截面临破坏前（即第Ⅲ阶段末）的受力状态称为Ⅲa阶段。 在第Ⅲ阶段，受压区混凝土应力图形成更丰满的曲线形。在截面临近破坏的Ⅲa阶段，受压区的最大压应力不在压应变最大的受压区边缘，而在离开受压区边缘一定距离的某一纤维层上。这和混凝土轴心受压在临近破坏时应力应变曲线具有“下降段”的性质是类似的。至于受拉钢筋，当采用具有明显流幅的普通热轧钢筋时，在整个第Ⅲ阶段，其应力均等于屈服强度。 2．钢筋混凝土梁正截面受力过程三个阶段的应力与设计有何关系？ 答：Ⅰa阶段的截面应力分布图形是计算开裂弯矩M cr的依据；第Ⅱ阶段的截面应力分布图形是受弯构件在使用阶段的情况，是受弯构件计算挠度和裂缝宽度的依据；Ⅲa阶段的截面应力分布图形则是受弯构件正截面受弯承载力计算的依据。 3．何谓配筋率？配筋率对梁破坏形态有什么的影响？ 答：配筋率ρ是指受拉钢筋截面面积A s与梁截面有效面积bh0之比（见图题3-1），即

4受弯构件斜截面承载力计算(精)

4 受弯构件斜截面承载力计算 1 当仅配有箍筋时，对矩形、T 形和I 形截面的一般受弯构件斜截面受剪承载力计算采用下列公式： 0025.17.0h s A f bh f V V sv yv t cs +=≤ （4-1） 式中 V ——构件斜截面上的最大剪力设计值； V cs ——构件斜截面上混凝土和箍筋的受剪承载力设计值； A sv ——配置在同一截面内箍筋各肢的全部截面面积，A sv =nA sv1； n ——在同一截面内箍筋肢数； A sv1——单肢箍筋的截面面积； s ——沿构件长度方向的箍筋间距； f t ——混凝土轴心抗拉强度设计值； f yv ——箍筋抗拉强度设计值。 b ——矩形截面的宽度或T 形截面和工形截面的腹板宽度。 2 对集中荷载作用下（包括作用有多种荷载，其中集中荷载对支座截面或节点边缘所产生的剪力值占总剪力值的 75％以上的情况）的矩形、T 形和I 形截面的独立梁，斜截面受剪承载力计算按下列公式计算： 00175.1h s A f bh f V V sv yv t cs ++=≤λ （4-2） 式中λ——计算截面的计算剪跨比，可取λ= a ／h 0， a 为集中荷载作用点至支座截面或节点边缘的距离；当λ＜l.5时，取入= 1.5；当λ＞3时，取λ=3，此时，在集中荷载作用点与支座之间的箍筋应均匀配置。 3 对于配有箍筋和弯起钢筋的矩形、T 形和I 形截面的受弯构件，其受剪承载力按下列公式计算： V ≤sb cs u V V V +==V cs +0.8f y A sb sina s (4-3) 式中 V ——在配置弯起钢筋处的剪力设计值； V cs ——构件斜截面上混凝土和箍筋的受剪承 载力设计值； f y ——弯起钢筋的抗拉强度设计值； A sb ——同一弯起平面内弯起钢筋的截面面积； αs ——弯起钢筋与构件纵轴线之间的夹角 一般情况αs =45o ，梁截面高度较大时，（）mm h 800≥取αs =60o 。 4 上限值——最小截面尺寸 (1) 对矩形、T 形和I 形截面的一般受弯构件，应满足下列条件： 当 4/≤b h w 时 025.0bh f V c c β≤ （4-4a ） 4(2) 当 6/≥b h w 时 02.0bh f V c c β≤ （4-4b ） 式中：V ——构件斜截面上的最大剪力设计值 c β——为高强混凝土的强度折减系数，当混凝土强度等级不大于C50级时，取 1=c β；当混凝土强度等级为C80时，8.0=c β，其间按线性内插法取值； h w ——截面腹板高度。 b ——矩形截面的宽度或T 形截面和工形截面的腹板宽度。

受弯构件正截面承载力计算测试

钢筋混凝土受弯构件正截面承载力计算 一、填空题： 1、对受弯构件，必须进行 、 验算。 2、简支梁中的钢筋主要有 、 、 、 四种。 3、钢筋混凝土保护层的厚度与 、 有关。 4、受弯构件正截面计算假定的受压混凝土压应力分布图形中，=0ε 、=cu ε 。 5、梁截面设计时，采用C20混凝土，其截面的有效高度0h ：一排钢筋时 、两排钢筋时 。 6、梁截面设计时，采用C25混凝土，其截面的有效高度0h ：一排钢筋时 、两排钢筋时 。 7、单筋梁是指 的梁。 8、双筋梁是指 的梁。 9、梁中下部钢筋的净距为 ，上部钢筋的净距为 。 10、受弯构件min ρρ≥是为了防止 ，x a m .ρρ≤是为了防止 。 11、第一种T 型截面的适用条件及第二种T 型截面的适用条件中，不必验算的条件分别为 和 。 12、受弯构件正截面破坏形态有 、 、 三种。 13、板中分布筋的作用是 、 、 。 14、双筋矩形截面的适用条件是 、 。 15、单筋矩形截面的适用条件是 、 。 16、双筋梁截面设计时，当s A '和s A 均为未知，引进的第三个条件是 。 17、当混凝土强度等级50C ≤时，HPB235，HRB335，HRB400钢筋的b ξ分别为 、 、 。 18、受弯构件梁的最小配筋率应取 和 较大者。 19、钢筋混凝土矩形截面梁截面受弯承载力复核时，混凝土相对受压区高度b ξξ ，说明 。 二、判断题：

1、界限相对受压区高度b ξ与混凝土强度等级无关。（ ） 2、界限相对受压区高度b ξ由钢筋的强度等级决定。（ ） 3、混凝土保护层的厚度是从受力纵筋外侧算起的。（ ） 4、在适筋梁中提高混凝土强度等级对提高受弯构件正截面承载力的作用很大。（ ） 5、在适筋梁中增大梁的截面高度h 对提高受弯构件正截面承载力的作用很大。（ ） 6、在适筋梁中，其他条件不变的情况下，ρ越大，受弯构件正截面的承载力越大。（ ） 7、在钢筋混凝土梁中，其他条件不变的情况下，ρ越大，受弯构件正截面的承载力越大。（ ） 8、双筋矩形截面梁，如已配s A '，则计算s A 时一定要考虑s A '的影响。（ ） 9、只要受压区配置了钢筋，就一定是双筋截面梁。（ ） 10、受弯构件各截面必须同时作用有弯矩和剪力。（ ） 11、混凝土保护层的厚度是指箍筋的外皮至混凝土构件边缘的距离。（ ） 12、单筋矩形截面的配筋率为bh A s =ρ。（ ） 三、选择题： 1、受弯构件是指（ ）。 A 截面上有弯矩作用的构件 B 截面上有剪力作用的构件 C 截面上有弯矩和剪力作用的构件 D 截面上有弯矩、剪力、扭矩作用的构件 2、梁中受力纵筋的保护层厚度主要由（ ）决定。 A 纵筋级别 B 纵筋的直径大小 C 周围环境和混凝土的强度等级 D 箍筋的直径大小 3、保护层的厚度是指（ ）。 A 从受力纵筋的外边缘到混凝土边缘的距离 B 箍筋外皮到混凝土边缘的距离 C 纵向受力筋合力点到混凝土外边缘的距离 D 分布筋外边缘到混凝土边缘的距离 4、受弯构件正截面承载力计算采用等效矩形应力图形，其确定原则为（ ）。 A 保证压应力合力的大小和作用点位置不变 B 矩形面积等于曲线围成的面积 C 由平截面假定确定08.0x x = D 两种应力图形的重心重合 5、界限相对受压区高度，当（ ）。 A 混凝土强度等级越高，b ξ越大 B 混凝土强度等级越高，b ξ越小 C 钢筋等级越

受弯构件斜截面承载力计算

第三节受弯构件斜截面承载力计算 教学要求 1、掌握梁的斜截面破坏形态； 2、掌握斜截面抗剪的受力机理； 3、掌握影响斜截面抗剪承载力的主要因素； 4、掌握梁的斜截面抗剪承载力计算方法。 第一讲斜截面受剪破坏形态与机理 一、内容 （一）概述 1．受弯构件的破坏形态 （1）正截面受弯破坏：在主要承受弯矩的区段内产生垂直裂缝。 （2）斜截面破坏：钢筋混凝土梁在其剪力和弯矩共同作用的弯剪区段内，产生斜向裂缝而发生斜截面破坏，这种破坏通常来得较为突然，具有脆性性质。因此，在保证受弯构件正截面受弯承载力的同时，还要保证斜截面承载力。受弯构件斜截面承载力主要是对梁及厚板而言的。 2．斜截面承载力 斜截面承载力包括斜截面受剪承载力与斜截面受弯承载力。工程设计中，斜截面受剪承载力是由计算和构造来满足的，斜截面受弯承载力则是通过对纵向钢筋和箍筋的构造要求来保证的。 3．斜裂缝的出现和发展 斜裂缝是因梁中弯矩和剪力产生的主拉应变超过混凝土极限拉应变而出现的，在斜裂缝出现前，梁中应力可以用一般材料力学公式来描述。 斜裂缝主要有两类： （1）腹剪斜裂缝 （2）弯剪斜裂缝 4．防止斜裂缝破坏的措施 （1）合理的截面尺寸； （2）沿梁长布置箍筋； （3）布置弯起钢筋 箍筋、弯起钢筋统称为腹筋，它们与纵筋、架立钢筋等构成梁的钢筋骨架。试验研究表明，箍筋对抑制斜裂缝开展的效果比弯起钢筋好，所以工程设计中，优先选用箍筋，然后再考虑采用弯起钢筋。 （二）剪跨比及斜截面受剪的破坏形态

1. 剪跨比： 2．斜截面受剪的三种主要破坏形态 （1）无腹筋梁的斜截面受剪破坏形态 1) 斜压破坏 当剪跨比较小时（λ<1时），发生斜压破坏。这种破坏多数发生在剪力大而弯矩小的区段，以及梁腹板很薄的T形或Ⅰ形截面梁内。此破坏系由梁中主压应力所致，破坏时，混凝土被腹剪斜裂缝分割成若干个斜向短柱而压坏。受剪承载力取决于混凝土的抗压强度。 2）剪压破坏 31≤≤λ时，常发生此种破坏。此破坏系由梁中剪压区压应力和剪应力联合作用所致。破坏特征通常是，在剪弯区段的受拉区边缘先出现一些垂直裂缝，它们沿竖向延伸一小段长度后，就斜向延伸形成一些斜裂缝，而后又产生一条贯穿的较宽的主要斜裂缝，称为临界斜裂缝，临界斜裂缝出现后迅速延伸，使斜截面剪压区的高度缩小，最后导致剪压区的混凝土破坏，使斜截面丧失承载力。 3）斜拉破坏 当剪跨比较大（λ＞3时），常发生这种破坏。此破坏系由梁中主拉应力所致，其特点是斜裂缝一出现梁即破坏，破坏呈明显脆性，其承载力取决于混凝土的抗拉强度。 三种破坏形态的斜截面承载力比较：对同样的构件，斜压＞剪压＞斜拉； 三种破坏性质：均属脆性破坏，但脆性程度不同，斜拉破坏最脆，斜压破坏次之。（2）有腹筋梁的斜截面受剪破坏形态 与无腹筋梁类似，有腹筋梁的斜截面受剪破坏形态主要有三种：斜压破坏、剪压破坏、斜拉破坏。 当λ＞3且箍筋数量过少时，将发生斜拉破坏；如果λ＞3，箍筋的配置数量适当，则可避免斜拉破坏而发生剪压破坏；当剪跨比较小或箍筋配置数量过多，会发生斜压破坏。

第四章受弯构件斜截面受剪承载力计算

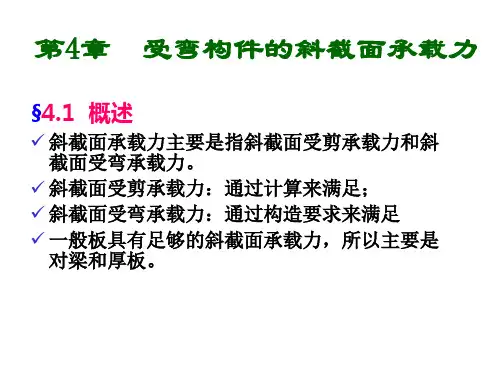

第4章 受弯构件的斜截面承载力 教学要求： 1深刻理解受弯构件斜截面受剪的三种破坏形态及其防止对策。 2熟练掌握梁的斜截面受剪承载力计算。 3理解梁内纵向钢筋弯起和截断的构造要求。 4知道梁内各种钢筋，包括纵向受力钢筋、纵向构造钢筋、架立筋和箍筋等的构造要求。 4.1 概述 在保证受弯构件正截面受弯承载力的同时，还要保证斜截面承载力，它包括斜截面受剪承载力和斜截面受弯承载力两方面。工程设计中，斜截面受剪承载力是由计算和构造来满足的，斜截面受弯承载力则是通过对纵向钢筋和箍筋的构造要求来保证的。 图4-1 箍筋和弯起钢筋 图4-2 钢筋弯起处劈裂裂缝 工程设计中，应优先选用箍筋，然后再考虑采用弯起钢筋。由于弯起钢筋承受的拉力比较大，且集中，有可能引起弯起处混凝土的劈裂裂缝，见图4-2。因此放置在梁侧边缘的钢筋不宜弯起，梁底层钢筋中的角部钢筋不应弯起，顶层钢筋中的角部钢筋不应弯下。弯起钢筋的弯起角宜取45°或60° 4.2 斜裂缝、剪跨比及斜截面受剪破坏形态 4.2.1 腹剪斜裂缝与弯剪斜裂缝 钢筋混凝土梁在剪力和弯矩共同作用的剪弯区段内，将产生斜裂缝。 主拉应力：22 42τσσ σ++=tp ，
