有轨电动平板车技术协议
1.0、设备概述
1.1、设备名称：有轨电动平板车
1.2、设备用途：该设备是用于冲压模具运输。
1.3、产品要求：电动平板车必须应用下列规定和标准。
?CCC.
?国内电动平板车的相关安全标准。
?电动平板车的设计制造及安全技术条件等符合国家和有关行业的标准、JB／T6127 《中华人民共和国机械行业标准电动平车技术条件》和GB985 气焊、手工电弧焊及气体保护焊焊缝坡口的基本型式与尺寸。
2.0、机械技术规范
2.1、主要参数
2.2、设备结构：40T低压轨道供电式电动平车由台面+框架+传动装置+轮对组+电控设备等组
成。
2.3、车架车轮系统
结构：平车车架是由槽钢（国标型材）22#及台面钢板Q235-10mm焊接组成。四根纵梁，若干横梁和台面板组成框架结构，车轮通过主动轴和行动轴与轴承座支撑。调心滚子轴承装配在轴承座内固定在车架横梁上，4个轴承座分别用强力螺栓固定。
轮子数量：前后各2个
轮子承载：满足40t模具的搬运要求以及行车吊模时的冲击要求。
材质：车轮材质为ZG45，轴的材料为45#钢，并经过调质处理。
2.4 、驱动装置
2.4.1、驱动装置安装在车体机架下部，由电动机通过与其联接的辊式链及V型带和减速器将
动力传递给驱动轮。
2.4.2、主电机采用江苏宏达出品的型号YZ-5.5KW、960r/min平车传动电机。
2.4.3、减速机采用江苏国贸出品的型号BW4-35、传动比1：29的平车传动减速机，要求减
速平稳可靠、低噪音，减速机运转时噪声不大于65分贝，减速机为电动平车专用的减速机，
等级符合GB10096中的8-8-7级。
2.5、轨道
2.5.1、路轨钢安装基础时进行绝缘处理，达到陋损阻抗要求。
2.5.2、广州中益机械有限公司提供轨道基础施工和混凝土灌溉。
2.5.3、供应商提供轨道的具体技术要求、轨道安装基础图，并负责54米P38轨道铺设（含
路轨主材和绝缘螺栓，轨道压板，绝缘板，绝缘沥青油泥，垫板，补偿铜排，连接电缆线，铜
接头，连接板，绝缘垫板等）等及保证轨道铺设质量合格。轨道与地面相平。
2.6、制动装置
2.6.1、正常制动必须先进行电气制动，然后进行机械制动。
2.6.2、在失电的情况下，电机抱闸动作，可安全制动。
2.6.3、在危险的环境下，操作者可使用手操器、遥控器及平板车四周的急停按钮，使有轨电
动平板车快速停止。
2.6.4、当设备出现故障和电气元件损坏时，确保电动平板车刹车可以松开，并能推动或牵引
动。
2.6.5、从释放按钮到停止的制动距离如下：
?正常制动小于1.2米（承载40t，运行速度30m/min）
?紧急制动小于0.5米（承载40t，运行速度30m/min）
2.7、吊装孔
有轨电动平板车车体两侧设置四个吊装孔，用于在维修时起吊电动平板车，且防止割伤钢丝绳。
2.8、防锈涂装要求
2.8.1、钢板、型材、铸锻件表面除锈达到GB8923中ST2级。漆膜厚度为90-120um。出
厂前所有外露加工面进行防锈处理。
2.8.2、有轨电动平板车整体表面处理（喷丸处理）后，需要涂二层底漆和一层面漆。2.8.3、
油漆颜色如下：
?前后保险杠：黑黄相间的警戒条纹。
?其他：涂桔黄色油漆。
2.9、润滑系统
轴承座、减速机轴承盖内应装润滑脂，特别是透盖的密封槽处，充满润滑脂。
3.0、电气技术规范
3.1、供电系统
平车上装有升压变压器一个（由相距平行路轨钢取电低压36V升至380V）。
3.2、电气控制系统：
平车上设有随车控制箱一个和一个手线控制按纽盒，按纽盒上设有启动、停止、正、反、紧急停止按钮。电动平车电气控制箱内设有短路保护，过流保护等功能。
?短路保护：总电源回路设置的自动空气开关，作为平车的短路保护，控制回路设置熔断或小容量空气开关作为短路保护。
?过流保护：平车走行机构电动机设有单独的过流继电器，作为过流保护，其瞬间动作的整定值为所保护电动机额定电流的2.5倍。
升降压变压器空载电流不大于15A安培。
所有导线均采用铜质截面积不小于1.5mm2。
导线敷设：导线通过线管来敷设，在线管不易敷设的地方，采用软管敷设。线管内的导线没有接头。
控制箱内设置有变频器，保证低速起动，正常速度运行，起步速度从0m～30m/min 匀加速，电气元件均采用国产名牌产品，平车两端头设置自动停车行程限位。平车运行到轨道末端，行程限碰撞限位拄，切断电源，缓慢平滑停车。并配置声光报警器，为安全起见，平车运行时声光报警器同时发出声光警示。
3.2.1、线控手操器
3.2.1．1、线控手操器至少包含以下按钮功能和显示：
?启动按钮：点动启动按钮，启动指示灯亮，显示有轨电动平板车可操作。
?紧急停止按钮：紧急制动，停止按钮较其它按钮大而且为红色，停止按钮的位置在紧急情况下易于操作。停止按钮在停止时可锁死，当停止按钮启动后，停止指示灯亮。
?紧急停止灯（亮）：显示紧急制动状态。
?前进按钮：向前。
?后退按钮：向后。
?按钮处于“前进”，“后退”，点动上述按钮为有效动作。
?当按动“前进”和“后退”按钮时，前一动作将减速后一动作将加速。
?停止按钮：当点动停止按钮，启动指示灯灭，电动平车正常制动、停止。
? 3.2.1．2、线控手操器其他要求
?线控手操器（2套），布置在有轨电动平板车对角线方向；按钮器拖缆长度控制在2米以内。
?操作线控手操器时，人站在有轨电动平板车前进方向的右侧。
?在不用的时候，线控手操器要放置到有轨电动平板车框架下的存放盒内。
?在设备不使用的情况下，应提供线控手操器的防护罩。
?线控手操器与小车的接口采用航空插头形式，航空插头直径不小于50mm，且有防护盖。
3.2.2、电路标识：
设备中所有电线在接头处都要有线号标识，并且与图纸中的标识一一对应，设备上
的实际部件图纸上都能一一找到。
4.0、安全装置
4.1、旋转警示灯（红色）
有轨电动平板车提供二个旋转警示灯，安装在车体前、后位置；有轨电动平板车运行时，旋转警灯亮（当停止时，旋转警灯灭）。
4.2、声光报警灯
有轨电动平板车前进和后退时，声光报警灯要求响起，音量大小可调节。
当停止按钮或安全保险杠动作时，要求响起短暂间歇的声音。
4.3、安全保险杠
?安装在有轨电动平板车前后两端（每侧带两个限位开关）。
?当有轨电动平板车在运行过程中，保险杠与物体相碰时，有轨电动平板车立即紧急制动。
?当安全保险杠起作用时，有轨电动平板车仅可启动反向按钮（例如，若前侧保险杠起作用，电动平板车仅可向后移动）。
?触动保险杠时，声光报警灯响起短暂间歇声音。
4.4、防冲限位
在小车体上安装2个防止电动平板车冲出轨道的限位开关，以防止操作人员没有
及时停止电动平板车，而导致平板车冲出轨道。
4.5、紧急制动按钮
?在有轨电动平板四角安装4个红色的紧急制动按钮，带指示灯。
?按动紧急制动按钮，有轨电动平板车将立即停止。
?触动紧急制动按钮时，声光报警灯发出短暂间歇声。
4.6、安全护栏
有轨运模小车车轮外侧安装安全护栏，护栏必须方便拆卸和安装且安装牢固可靠。
5.0安装、调试、验收
5.1、设备安装要求
?在设备安装阶段，应尽量避免在现场焊接和切割，必须动火的，在得到安全人员批准
和车间的认可后，方可在指定场所进行焊接和切割。
?在安装时必须注意车间场地的清洁，每天安装结束后，需整理好现场的物料和工具，
并把垃圾清理干净。
5.2、车间管理规定
?在设备安装中，操作人员必须严格遵守广广州中益机械的所有安全规定和规章制度，
听从车间人员的指挥。
?作业人员必须证件齐全，有效，经过相关培训。所有工具符合安全规定。
?供应商在广州中益机械厂房现场施工的人员必须是有相关工作经验，经过相关培训的
熟练技工。考虑施工进度和安全，不允许供应商频繁调换施工人员，任何人员调整必须得
到广州中益机械的认可。
5.3、施工现场要求
?广州中益机械不提供仓库，办公室和工具间等设施，如果需要，供应商必须自己在外
面租仓库。
?安装现场无人看管，供应商必须自行负责管理工具，设备及材料，如有遗失由供应商
自己负责。
?安装现场尽可能予以封闭，存在安全隐患的地方必须加以防护，并悬挂相应的警示牌。
5.4、操作维护培训
供应商要对广州中益机械设备维修人员进行必要的培训，并提供必要的培训资料。
培训范围：
?操作培训；
?专业维修指导；
?解释所有可能的故障信息，故障原因和故障消除方法，最好进行实地故障查找演示；
?所有硬件组件功能的理论和实际指导；
?驱动指导(基本功能，运行方式等)；
?实际指导(模拟和消除错误，变频器，急停情况的执行，断电模拟)。
6.0、图纸和文件资料
6.1、概要
6.1.1、所有图纸、手册、电气资料等必须包含下面标识信息：
?工厂名称
?广州中益机械采购号
?供应商订货号
?设备描述
?序列号
6.1.2、广州中益机械审核图纸，并不减轻供应商应负的责任。
6.1.3、所有最终版本的图纸和文件除了提供硬拷贝的文件外，还必须提供电子版文件。
?所有图纸提供AutoCAD DWG.和PDF两种格式。
?说明书使用Office格式文件。基本文件可以使用Word，Excel，Project和AutoCAD
生成。
6.2、机械图纸要求
6.2.1、下列图纸必须交广州中益机械工程师进行审核。注意：提交的图纸必须包括3套硬拷贝和1套AutoCad .dwg 格式和PDF格式的光盘。
?带尺寸的总装配图。
?带尺寸的安装图纸，包含：安装空间需求，维修空间需求和部件重量等。
?润滑图表。
6.2.2、上面所列的每张图纸或图表必须包含一张物料清单，标明元器件的制造商和零件号。
6.3、电气图纸和文件要求
6.3.1、图纸－概要
6.3.1.1、必须提供一份图纸的总体清单。每次提交的图纸都必须包含一份目录清单。
6.3.1.2、除了主目录清单外，每个文件夹还必须有子目录清单。例如：
?电气图纸－包括供电图，电气回路，输入/输出图，接线图，导线和配管图，操作
站布局图，备件清单等。
?润滑回路图.
6.3.1.3、所有的数据，手册，设备说明，驱动参数等必须使用光盘进行存档。
6.3.2、图纸规范
图纸最少包括：
?完整的电气回路图，包含所有终端信息。
?一份完整的备件清单，包括所有元器件的购买源。供应商采购的部件必须提供原始制造商的名称和该部件在原始制造商样本的编号。
?必须提供柜子总体尺寸和柜子内部和外部大体的零件布局图。
?一个完整的互连的图表清楚的指示所有与输入输出相连的设备和终端接线盒及所有电工接线组件所需要的必要信息。
?电气设备的完整的软件和硬件的文件，包括制造商文件，手册，图纸等。尽可能把所有手册都以光盘的形式存档。
6.4、服务手册
6.4.1、服务手册必须包括安装，维修和操作设备的所有需要的信息。
6.4.2、服务手册必须包含下列信息：
?一套完整的物料清单，其中供应商外购件必须提供原制造商的制造编号。
?供应商建议备件清单。
?供应商制造规范，通过制造规范审核的证书。
?操作流程图。
?必要的详细设计，操作和控制部分等。
?供应商外购件的服务手册和服务信息。必须提供原文件，不接受复印件。
?所有的服务手册必须使用A4的文件夹进行装订。
6.4.2、手册必须使用Word版本。图必须使用AutoCAD2004版本或更新的。手册除了提供硬
拷贝以外，还必须提供电子版。
6.4.3、供应商必须提供以下数量的手册：
7.0、元器件规范
电机型号及参数对照表: 1.按工作电源种类划分：可分为直流电机和交流电机。 （1）直流电动机按结构及工作原理可划分：无刷直流电动机和有刷直流电动机。 有刷直流电动机可划分：永磁直流电动机和电磁直流电动机。 电磁直流电动机划分：串励直流电动机、并励直流电动机、他励直流电动机和复励直流电动机。 永磁直流电动机划分：稀土永磁直流电动机、铁氧体永磁直流电动机和铝镍钴永磁直流电动机。 （2）其中交流电机还可划分：单相电机和三相电机。 2.按结构和工作原理可划分：可分为直流电动机、异步电动机、同步电动机。 （1）同步电机可划分：永磁同步电动机、磁阻同步电动机和磁滞同步电动机。 （2）异步电机可划分：感应电动机和交流换向器电动机。 感应电动机可划分：三相异步电动机、单相异步电动机和罩极异步电动机等。 交流换向器电动机可划分：单相串励电动机、交直流两用电动机和推斥电动机。 3.按起动与运行方式可划分：电容起动式单相异步电动机、电容运转式单相异步电动机、电容起动运转式单相异步电动机和分相式单相异步电动机。
4.按用途可划分：驱动用电动机和控制用电动机。 （1）驱动用电动机可划分：电动工具（包括钻孔、抛光、磨光、开槽、切割、扩孔等工具）用电动机、家电（包括洗衣机、电风扇、电冰箱、空调器、录音机、录像机、影碟机、吸尘器、照相机、电吹风、电动剃须刀等）用电动机及其他通用小型机械设备（包括各种小型机床、小型机械、医疗器械、电子仪器等）用电动机。 （2）控制用电动机又划分：步进电动机和伺服电动机等。 5.按转子的结构可划分：笼型感应电动机（旧标准称为鼠笼型异步电动机）和绕线转子感应电动机（旧标准称为绕线型异步电动机）。 6.按运转速度可划分：高速电动机、低速电动机、恒速电动机、调速电动机。低速电动机又分为齿轮减速电动机、电磁减速电动机、力矩电动机和爪极同步电动机等。 调速电动机除可分为有级恒速电动机、无级恒速电动机、有级变速电动机和无级变速电动机外，还可分为电磁调速电动机、直流调速电动机、PWM变频调速电动机和开关磁阻调速电动机。 异步电动机的转子转速总是略低于旋转磁场的同步转速。 同步电动机的转子转速与负载大小无关而始终保持为同步转速。
操车设备技术要求 操车设备主要用于罐笼井上、下车场装卸矿车及辅助设备，能够实现装罐、卸罐、定位及调运等功能。机械设备有推车机、摇台、阻车器、安全门、钢轨及导轨等；动力设备即集中液压系统，包括液压站、液压管路系统、液压执行机构；操车电控设备由操车设备供货商配套供应，采用PLC控制，操车控制系统应设置控制台实现集中控制，操车电控与提升信号一体化。 一、设计依据 井口标高：+381.00 m 井底码头门标高：-150.00 m 罐笼井口、井底异侧进出车，罐笼与摇台接轨外缘尺寸为5470 mm 矿车规格：MGC1.1—6型1t 标准普通矿车（无挡板），600轨距，自重610kg，矸石载重1760 kg 升降大设备规格：重量20000 kg（包括最大件重量与平板车重量），最大件液压支架长×宽×高为5000×1500×1800 mm，平板车高450 mm 长材下放方式：长材最长12000 mm，采用插罐方式下放长材 铺轨型号和轨距：30kg/m轻轨，600轨距 二、设备工艺布置 1．总体布置 罐笼进、出车侧装设安全门及摇台。 井口（井底亦同）进出车侧对应罐笼铺设一股轨道,轨距为600mm。进车侧设置前后两道阻轮式阻车器，并以此为标志将轨道分成装罐区段和存车区段。在装罐区段，前阻车器用于待装矿车的限位，停两辆装罐矿车；在存车区段，后阻车器用于另外的待装矿车限位使用。 每股道设置一台多功能销齿推车机，推车机单次推车或调车数为一辆或两辆。当推车机进行装卸矿车作业时，一般采用置换方式，即每次可把罐笼外的一辆或两辆矿车推入罐笼，同时把罐笼里的一辆或两辆矿车推出罐笼；当推车机只进行卸罐作业时，推车机可进入罐笼，把罐笼里的一辆或两辆矿车推出罐笼；当升降大件设备时，推车机还必须将装有大件设备（总重20000kg）的平板车装入或推出罐笼。
简介 变频调速电机简称变频电机，是变频器驱动的电动机的统称。实际上为变频器设计的电机为变频专用电机，电机可以在变频器的驱动下实现不同的转速与扭矩，以适应负载的需求变化。变频电动机由传统的鼠笼式电动机发展而来，把传统的电机风机改为独立出来的风机，并且提高了电机绕组的绝缘性能。在要求不高的场合如小功率和频率在额定工作频率工作情况下，可以用普通鼠笼电动机代替。 主要参数 品牌：ABB 产品类型：三相异步电动机 型号：QABP 4KW-4P 极数：4极 额定功率：4KW 额定电压：380/415/440（V） 额定转速：1450（rpm） 产品认证：CE 应用范围：机械设备行业均可 技术特点 效率高 达到欧洲CEMEP-EU效率等级电机标准二级值，符合中华人民共和国国家标准GB18613-2002中小型三相异步电动机能效限定值。双频宽电压
电压范围220V~690V，适用50Hz和60Hz电源。 噪声低 通过优化电磁设计、通风状况、结构尺寸等技术，M2JA系列电动机的噪声较低。 轴承负载能力高 电动机选用深沟球轴承，寿命长，80-132中心高电动机为永久型润滑，160-355设有加油装置。 可靠性好 电动机为全封闭风冷结构，防护等级IP55，材料及工艺符合环境要求。电动机机械强度高，坚固耐用，防锈防腐性强。绕组可靠性好，采用F级绝缘结构，B级考核。并可根据用户需要增加PTC热敏电阻或热敏开关。 本系列电机功率从0.25KW-315KW，机座中心高从71mm-355mm。可广泛应用于轻工，纺织，化工，冶金，机床等需要调速转动装置的行业中，是一种理想的调速动力源。 特殊设计 电磁设计 对于变频电动机，由于临界转差率反比于电源频率，可以在临界转差率接近1时直接启动，因此，过载能力和启动性能不在需要过多考虑，而要解决的关键问题是如何改善电动机对非正弦波电源的适应能力。方式一般如下： 1）尽可能的减小定子和转子电阻。
YF-ED-J2908 可按资料类型定义编号 平板拖车安全技术实用版 In Order To Ensure The Effective And Safe Operation Of The Department Work Or Production, Relevant Personnel Shall Follow The Procedures In Handling Business Or Operating Equipment. （示范文稿） 二零XX年XX月XX日
平板拖车安全技术实用版 提示：该解决方案文档适合使用于从目的、要求、方式、方法、进度等都部署具体、周密，并有很强可操作性的计划，在进行中紧扣进度，实现最大程度完成与接近最初目标。下载后可以对文件进行定制修改，请根据实际需要调整使用。 l.运送超宽、超高和超长物件前，应制定 妥善的运输方法和安全措施，进入城市交通或 公路，必须遵守交通法规。运输超限物件时， 必须向交通管理部门办理通行手续，在规定时 间内按规定路线行驶。超限部分白天应插红 旗，夜晚应挂红灯。超高物体应有专人照管， 并应配电工随带工具保护途中输电线路，保证 运行安全。 2.启动前应进行检查并确认拖挂装置、制 动气管、电缆接头等连接良好，且轮胎气压符 舍规定。灯光、喇叭、指示仪表等应齐全完
整；燃油、润滑油、冷却水等应添加充足；各连接件不得松动；轮胎气压应符台要求，确认无误后，方可启动。燃油箱应加锁。 3.启动后，应观察各仪表指示值、检查内燃机运转情况，测试转向机构及制动器等性能，确认正常并待水温达到40℃以上、制动气压达到安全压力以上时，方可低档起步。起步前，车旁及车下应无障碍物及人员。 4.水温未达到70"(2时，不得高速行驶。行驶中，变速时应逐级增减，正确使用离合器，不 得强推硬拉，使齿轮撞击发响。前进和后退交替时，应待车停稳后，方可换档。 5.行驶中，应随时观察仪表的指示情况，当发现机油压力低于规定值，水温过高或有异
1台车制作 （1）二次衬砌施工采用全液压自动行走的整体衬砌台车，衬砌台车应结构尺寸准确，各种伸缩构件、液压系统、电气控制系统运行良好，合理设置各支承机构；应满足自动行走要求，并有闭锁装置，保证定位准确。 （2）台车整体模板板块由面板、支撑骨架、铰接接头、作业窗等组成，当衬砌断面较大，所承受荷载较大时，支撑骨架应制成桁架结构，并尽量减少板块接缝数量。模板及支架应具有足够的强度、刚度、稳定性和抗上浮能力，能安全的承受所浇筑混凝土的重力、侧压力以及在施工中可能产生的各项荷载。模板不凹凸、支架不偏移、不扭曲，满足多次重复使用不变形。 （3）台车模板支撑桁架门下净空应满足隧道衬砌前方施工所需大型设备通行要求；桁架各层平台的高度要满足砼施工要求，利于工人进行安管、砼捣固等施工作业，必须要有上下行的爬梯。 （4）为保证衬砌净空，模板外径应考虑变形量适当扩大5cm，作为预留沉降量。 （5）两车道二衬台车面板钢板厚应不小于10mm；三车道隧道二衬台车面板钢板厚应不小于12mm.为减少二衬模板间痕迹，外弧模板每块钢板宽度推荐采用2m，但不应小于，板间接缝按齿口搭接或焊接打磨。 （6）为确保二衬台车具有一定的刚度和强度，推荐两车道台车每延米重量应不低于吨，三车道台车每延米重量应不低于吨。
作业窗 上下人梯 P43钢轨 钢模板开挖轮廓线 拱架及模板 工作平台 台车门架 自卸车 外型尺寸 二次衬砌模板台车正立面示意图（单位:mm） 二次衬砌模板台车侧立面示意图（单位：mm）3435 2500 2400 10000(2000X5)风管 图 整体钢模衬砌模板台车结构示意图 图 台车上下安全爬梯
电机厂、电动机厂家、Y系列电动机价格、异步电机型号、河南三相异步电动机、电磁调速电动机、振动源三相异步电动机、电磁制动三相异步电动机、变频调速三相异步电动机、力矩三相异步电动机、隔爆型三相异步电动机 产品详细说明： Y系列三相异步电动机是一般用途鼠笼型异步电动机基本系列，全国统一设计。它的中心高、功率等级、安装尺寸均符合IEC国际电工委员会标准。产品可以和国内外各类机械设备配套。 Y系列电机中心高80－355mm。绝缘等级为B级，外壳防护等级IP44，冷却方式IC411。基本安装方式有IMB3、IMB5、IMB35、V1、V3等。工作方式：S1连续工作制，环境温度－15— +40℃，海拔1000米以下。电压380V，频率50H Z。接法：3KW及以下为Y接，4KW及以上为△接。 Y系列电机具有效率高，能耗少、噪声低、振动小、重量轻、体积小、性能优良，运行可靠，维护方便等优点。广泛用于工业、农业、建筑、采矿行业的各种无特殊要求的机械设备。如风机、水泵、机床、起重及农副产品加工机械等。
B35尺寸数据 机座号凸缘 号 极数 机座轴伸凸圆端盖 AB AC AD HD L A A/2 B C H K D E F G M N P R S T 孔 数 Y80 FF16 5 2.4 12 5 62.5 10 50 80 1 1 9 40 6 15. 5 16 5 13 20 1 2 3. 5 4 16 5 17 5 15 175 290 Y90S 2.4.6 14 70 56 90 2 4 50 8 20 18 19 5 16 195 315 Y90L 12 5 340 Y100 L FF21 5 16 80 14 63 10 1 2 2 8 60 24 21 5 18 25 1 5 4 20 5 21 5 18 245 380 Y112 M 19 95 70 11 2 24 5 24 19 265 400 Y132 S FF26 5 2.4.6. 8 21 6 108 89 13 2 3 8 80 1 33 26 5 23 30 28 27 5 21 315 475 Y132 M 17 8 515 Y160 M FF30 25 4 127 21 10 8 16 1 5 4 2 11 1 2 37 30 25 35 1 9 5 33 33 5 26 5 385 605
技术规格及要求 1.货物名称: 汽车零部件及相关附件、精品，含动力电池包、铁电池、蓄电池、冷媒、泡沫清洗剂、泡沫填 2.项目名称：商用车物流运输招标 3.缝剂、燃油清净剂等危险品 4.数量： 请参考：附件二：2018年商用车货量数据附件三：2018年商用车备件木架数量 5.运输路线 深圳库：深圳市坪山新区比亚迪路3009号9#厂房、4号厂房，深圳市龙岗区宝龙工业城宝坪路1号B11厂房一楼 汕尾库：汕尾市城区红草镇三和路比亚迪15号厂房一楼 西安库：西安市高新区新型工业园亚迪路2号南区售后大楼 长沙库：长沙市雨花区环保东路88号17#厂房 上海库：上海市松江区车墩镇香径路999号A6厂房三楼 成都库：成都市双流县西航港空港四路1537号兴发创新9号仓库 昆明库：昆明市官渡区小石坝公家村助威商贸物流园C区3号库 北京库：北京市怀柔区杨宋镇镇政府东侧京海物流园 沈阳库：沈阳市法库辽河经济开发区华美街北头凯通物流 青岛库：青岛市城阳区棘洪滩街道宏祥一路9号 厦门库：福建省厦门市海沧区马青路1283号 收货详细地址：附件二：商用车附件明细表 6.发货方式： 包车、整车、专线 7.货物体积、重量： 请参考：附件二：2018年商用车货量数据 结算依据：按照甲方系统重量或体积结算。 专线计重方式：一立方米货物大于167公斤，按照实际货物重量计算；一立方米货物小于167公斤，按照实际货物方量*167公斤转化为体积重量计算。 整车结算方式：实际所到车型以“整车车型划分”确定结算车型和单价。如实际所到车辆容积（按车厢内径测量）与整车标准方量不符，分两种情况结算：a、所到车辆容积大于标准方量，以确定的车型单价结算；b、所到车辆容积小于标准方量，0.5m3以内按确定车型单价结算，超出0.5m3按实际测量方数计算运费。 包装方式、包装规格：纸箱、木架包装、塑料袋包装、无包装 8.所需车型要求：厢式货车，平板车，车型3T、5T米、8T、10T、13.5米平板、16.5米平板 9.包车还是专线？专线每月发货频次？ 包车、专线、整车都有，以发车安排为准，发货日期不限。 10.每次最低出货量 专线不设最低出货量，各仓库同城零担最低收费设为90元（含税），其余专线最低收费统一设为150元（含税）。 11.货物固定有何要求 轻重货物装车一律按照重物在下，轻物在上的方式装运，搬运过程中应当轻拿轻放，不得野蛮装卸；有
电机型号参数大全，再也不怕看不懂型号了电动机型号是便于使用、设计、制造等部门进行业务联系和简化技术文件中产品名称、规格、型式等叙述而引用的一种代号。下面为大家介绍电动机型号含义等信息。 一、电动机型号组成及含义? 由电机类型代号、电机特点代号、设计序号和励磁方式代号等四个小节顺序组成。 1、类型代号是表征电机的各种类型而采用的汉语拼音字母。 比如：异步电动机?Y?同步电动机?T 同步发电机?TF?直流电动机?Z 直流发电机?ZF 2、特点代号是表征电机的性能、结构或用途，也采用汉语拼音字母表示。 比如：隔爆型用B表示?YB轴流通风机上用?YT 电磁制动式?YEJ ?变频调速式?YVP 变极多速式?YD?起重机用?YZD等。 3、设计序号是指电机产品设计的顺序，用阿拉伯数字表示。对于第一次设计的产品不标注设计序号，对系列产品所派生的产品按设计的顺序标注。 比如：Y2?YB2 4、励磁方式代号分别用字母表示，S表示三次谐波，J表示晶闸管，X表示相复励磁。 如：Y2--?160?M1?–?8 Y：机型，表示异步电动机; 2：设计序号，“2”表示第一次基础上改进设计的产品; 160：中心高，是轴中心到机座平面高度; M1：机座长度规格，M是中型，其中脚注“2”是M型铁心的第二种规格，而“2”型比“1”型铁心长。 8：极数，“8”是指8极电动机。 如：Y?630—10?/1180 Y表示异步电动机; 630表示功率630KW;
10极、定子铁心外径1180MM。 二、规格代号主要用中心高、机座长度、铁心长度、极数来表示? ? 1、中心高指由电机轴心到机座底角面的高度;根据中心高的不同可以将电机分为大型、中型、小型和微型四种，其中中心高 H在45mm~71mm的属于微型电动机; H在80mm~315mm的属于小型电动机; H在355mm~630mm的属于中型电动机; H在630mm以上属于大型电动机。 2、机座长度用国际通用字母表示：S——短机座 M——中机座 L——长机座 3、铁心长度用阿拉伯数字1、2、3、 4、、、由长至短分别表示。 4、极数分2极、4极、6极、8极等。 三、特殊环境代号有如下规定： 特殊环境代号 “高”原用G 船(“海”)用H 户“外”用W 化工防“腐”用F 热带用T 湿热带用TH 干热带用TA 四、补充代号仅适用于有补充要求的电机? 举例说明：产品型号为YB2-132S-4?H的电动机各代号的含义为： Y:?产品类型代号，表示异步电动机; B:?产品特点代号，表示隔爆型; 2:?产品设计序号，表示第二次设计; 132：电机中心高，表示轴心到地面的距离为132毫米; S:?电机机座长度，表示为短机座;
电机厂、电动机厂家、Y系列电动机价格、异步电机型号、三相异步电动机、电磁调速电动机、振动源三相异步电动机、电磁制动三相异步电动机、变频调速三相异步电动机、力矩三相异步电动机、隔爆型三相异步电动机 产品详细说明： Y系列三相异步电动机是一般用途鼠笼型异步电动机基本系列，全国统一设计。它的中心高、功率等级、安装尺寸均符合IEC国际电工委员会标准。产品可以和国外各类机械设备配套。 Y系列电机中心高80－355mm。绝缘等级为B级，外壳防护等级IP44，冷却方式IC411。基本安装方式有IMB3、IMB5、IMB35、V1、V3等。工作方式：S1连续工作制，环境温度－15—+40℃，海拔1000米以下。电压380V，频率50H Z。接法：3KW及以下为Y接，4KW及以上为△接。 Y系列电机具有效率高，能耗少、噪声低、振动小、重量轻、体积小、性能优良，运行可靠，维护方便等优点。广泛用于工业、农业、建筑、采矿行业的各种无特殊要求的机械设备。如风机、水泵、机床、起重及农副产品加工机械等。
B35尺寸数据 机座号凸缘 号 极数 机座轴伸凸圆端盖 A B A C A D HD L A A/2 B C H K D E F G M N P R S T 孔 数 Y80 FF1 65 2.4 12 5 62.5 10 50 80 1 1 9 40 6 15. 5 16 5 13 20 1 2 3. 5 4 16 5 17 5 15 17 5 29 Y90 S 2.4.6 14 70 56 90 2 4 50 8 20 18 16 31 5 Y90 L 12 5 34 Y10 0L FF2 15 16 80 14 63 10 1 2 2 8 60 24 21 5 18 25 1 5 4 20 5 21 5 18 24 5 38
石黔高速公路隧道衬砌台车加工技术要求与验收标准 一、技术要求 采用全液压自动行走的整体衬砌台车，衬砌台车须结构尺寸准确，各种伸缩构件、液压系统、电气控制系统运行良好,合理设置各支承机构；满足自动行走要求，并有闭锁装置，保证定位准确。 台车受力验算：按衬砌厚度为0.8m，混凝土每侧上升速度约为1.5m/h，混凝土初凝时间为2h，综合考虑其他因素，按混凝土2m高校核模板强度。请厂家同时提供模板台车的受力验算资料，包括面板校核、面板工字钢校核、模板总成强度刚度校核、门架强度校核等。 1、标准段台车有效长度为12m，实际长度按有效长度加10cm为宜；紧停带台车长度为6米。台车需自带走行系统，台车行走速度按6m/min设计。 2、轨道选用P43kg/m钢轨，高度140mm, 轨道位于基层面，不设支承枕木。 3、衬砌台车断面轮廓根据隧道断面图内轮廓加大50mm设计。 4、台车模板支撑桁架门下净空满足洞内所需大型设备通行要求(净宽不小于3.2m，净高不小于4.3m)；桁架各层平台的高度要满足砼施工要求，利于工人进行安管、砼捣固等施工作业，必须要有上下行的爬梯及安全防护。在台车适当位置预留通风管位置，保证直径1.5~2m风管能顺利通过衬砌台车，且不影响行车。 5、衬砌模板台车上下升降油缸行程、边模油缸行程、横移油缸行程均按300mm设计。 6、长隧道衬砌台车模板面板采用国家标准10mm厚钢板（四台），特长隧道衬砌台车模板面板采用国家标准不低于12mm厚钢板（六台），紧停加宽段衬砌台车模板面板采用国家标准不低于10mm厚钢板。为减少二衬模板间痕迹，外弧模板每块钢板宽度不小于 1.5m，面板接缝要严密不漏浆，板间接缝按齿口搭接或焊接打磨(横向焊接成三大块：拱顶和两侧各1)。 两车道台车每延米重量应不低于6.8吨，紧停带台车每延米重量应不低于8.5吨。 7、衬砌模板台车要设置足够的承重螺杆支撑和径向模板螺杆支
The prerequisite for vigorously developing our productivity is that we must be responsible for the safety of our company and our own lives. （安全管理） 单位：___________________ 姓名：___________________ 日期：___________________ 平板拖车安全技术操作规程(通 用版)
平板拖车安全技术操作规程(通用版)导语：建立和健全我们的现代企业制度，是指引我们生产劳动的方向。而大力发展我们生产力的前提，是我们必须对我们企业和我们自己的生命安全负责。可用于实体印刷或电子存档（使用前请详细阅读条款）。 1、操作者必须持证上岗，严格遵守有关安全、交接班制度。 2、出车前必须检查拖车装置、刹车气管、接头、平板车电线插头是否完好。 3、装卸车处路面必须平坦坚实，高压线下面和附近不得装卸车，若不得已必须在附近装卸时，必须保证足够的水平安全距离和垂直安全距离。 4、装卸车时，拖车头与平板均要刹住，车轮用三角木对称楔紧，以免溜车。 5、机械自行上下平板车或用人力装卸大型机械时必须搭设牢固可靠的跳板，平板车尾部应垫实，以免装卸时后部因荷载集中而变形。 6、机械上车后，各机构的制动器必须制动，各保险装置要锁牢，行走机构履带或轮胎前后，应用三角木楔加以固定，使其不能移动。 7、重车下坡应提前换挡不要中途换挡，不得高速行驶，避免紧急刹车，转弯时应注意降低车速。
8、重车满载过夜或荷载不足承载能力不足80%，但停驶三天以上时，应用木块将平板车底盘均衡垫实，以减少轮胎压力和底盘结构变形。 XX设计有限公司 Your Name Design Co., Ltd.
二次衬砌台车技术要求 Prepared on 24 November 2020
1台车制作 （1）二次衬砌施工采用全液压自动行走的整体衬砌台车，衬砌台车应结构尺寸准确，各种伸缩构件、液压系统、电气控制系统运行良好，合理设置各支承机构；应满足自动行走要求，并有闭锁装置，保证定位准确。 （2）台车整体模板板块由面板、支撑骨架、铰接接头、作业窗等组成，当衬砌断面较大，所承受荷载较大时，支撑骨架应制成桁架结构，并尽量减少板块接缝数量。模板及支架应具有足够的强度、刚度、稳定性和抗上浮能力，能安全的承受所浇筑混凝土的重力、侧压力以及在施工中可能产生的各项荷载。模板不凹凸、支架不偏移、不扭曲，满足多次重复使用不变形。 （3）台车模板支撑桁架门下净空应满足隧道衬砌前方施工所需大型设备通行要求；桁架各层平台的高度要满足砼施工要求，利于工人进行安管、砼捣固等施工作业，必须要有上下行的爬梯。 （4）为保证衬砌净空，模板外径应考虑变形量适当扩大5cm，作为预留沉降量。 （5）两车道二衬台车面板钢板厚应不小于10mm；三车道隧道二衬台车面板钢板厚应不小于12mm.为减少二衬模板间痕迹，外弧模板每块钢板宽度推荐采用2m，但不应小于，板间接缝按齿口搭接或焊接打磨。 （6）为确保二衬台车具有一定的刚度和强度，推荐两车道台车每延米重量应不低于吨，三车道台车每延米重量应不低于吨。 （7）应在3m、、拱顶处设置作业窗，作业窗口间距纵向不宜大于3m，横向不宜大于，窗口尺寸50cm× 台车正面板缝焊接情况 台车背面板缝焊接 情况
（8）二衬台车的长度应根据隧道的平面曲线半径、纵坡合理选择，长度一般为 10～12m ，对曲线半径小于1200 米的台车长度不应大于9m 。 （9）衬砌台车应工厂制造、现场拼装，现场拼装时应检查其中线、断面和净空尺寸等；衬砌前对模板表面进行彻底打磨，清除锈斑，涂油防锈；对模板板块拼缝进行焊联并将焊缝打磨平整，抑制使用过程中模板翘曲变形而影响砼表面质量，避免板块间拼缝处错台。 （10）对已使用过的二衬台车。对各种伸缩构件、液压系统、电气控制系统运行状况进行严格的调试，确保使用状态良好，否则应予更换。必须更换新的外弧模板，并经专业模板厂家整修合格。 2台车拼装调试及施工过程加固要求 台车拼装后调试对二衬混凝土外观质量十分重要，要求如下： （1）二衬台车现场拼装完成后，必须在轨道上往返走行3～5次后，再次紧固螺栓，并对部分连接部位加强焊接以提高其整体性。 （2）检查台车模板尺寸要求准确，其两端的结构尺寸相对偏差宜不大于3mm ，否则需进行整修。 （3）衬砌前对钢模板表面采用抛光机进行彻底打磨，清除锈斑，涂油防锈。 （4）挡头模板应满足承受混泥土压力的刚度，厚度应适当加厚，安装稳固、严密。 （5）施工过程中出现二衬错台，应暂停二衬施工，全面查找原因，重点查找台车就位加固措施是否有效、混凝土输送管是否固定、挡头模板或两边模板是否变形等，要及时整修加固，经监理人同意后方可继续二衬施工。 （6）每施作衬砌500～600m ，台车应全面校验一次，校验可在隧道加宽带进行。 3台车的审批验收 表 衬砌台车有关要求 内 容 要 求 对台车窗口进行打磨， 并检验其边缘要与台车面齐平
商用车背车装载技术要求 撰稿单位：北京福田物流有限公司 （本稿完成日期：2012年8月15日）
前言 目前，我国主要商用车物流企业普遍采用编组（背车）路跑、单车路跑和零公里三种运输方式，三种运输方式所占比例为：编组（背车）占60%，单车占10%，零公里占30%。 商品车编组（背车）就是单车路跑商品车通过安装装载支架或垫木的方式，再背载一辆商品车，使商品车与商品车之间不产生直接接触。 商用车（商品车）装载标准的制定，不仅为商用车物流企业提供商品车装载标准，同时也能提高运输效率和降低运输成本。 本标准为首次制定。
目录 1.............................................................................................................................................................. 范 围．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．1 2.............................................................................................................................................................. 规范 性引用文件．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．1 3.............................................................................................................................................................. 术语 与定义．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．1 4.............................................................................................................................................................. 背载 原则．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．2 5.............................................................................................................................................................. 背车 装载技术要求．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．2
50t电动平车技术要求 一、技术参数 A、KPJ-50t电动平车 1、载重：50t 2、台面尺寸：长6000x宽2500x高830mm 3、运行速度：30m/min 4、供电方式：380V电缆卷筒供电 5、驱动方式：双驱动4轮 6、电机型号及功率：YEJ-5.5kw 7、减速机：FA-97 8、电缆卷筒：电动式-50米(电缆卷筒带50米相应电缆) 9、电缆线：3X10（带钢丝） 10、车轮材质及直径：φ500m m （锻打45#钢） 11、安全标示：黄黑相间+声光报警器 12、操作方式：随车按钮+遥控器 13、最大轮压：155.25KN 14、颜色：海灰 15、轨道：型号43kg合计60米和相应的压轨器连接板地埋螺栓等。
KPJ电动平车总体布置是由车架、车轮组、电缆卷筒、电控设备组成。 一、车架系统： 车架是板架结构。由工字钢焊接成框架而成，其中纵梁、横梁组成，台面铺设钢板。 车架材料的机械性能不低于GB700中Q236-A或Q235-A.F的性能。焊条、焊丝与焊剂与被焊材料相适应。焊条符合GB5117的规定。车架焊接的焊缝坡口形式尺寸符合GB985和GB986的规定。 焊缝无裂纹、气孔、弧坑和夹渣等缺陷。焊缝咬边深度不大于0.5mm，咬边连续长度不大于100mm，焊缝单边咬边总长不超过该焊缝长度的10％。焊缝上无溶渣和飞溅物。 采取横梁上的八点承载，平车更趋稳定、安全、便于装运。 二、车轮对系统： 轴承座材质为ZG45；轴的材质为40Cr，并经调质处理，轴承采用哈尔滨轴承有限公司产品。车轮通过调心滚子轴承座卡在车架横梁下的定位板上，每侧用高强度螺栓固定，定位板与轴承座之间加橡胶垫以缓和冲击。 轮对内侧距偏差为±2mm；沿轮对内侧圆周三等分处对应点距离之差不大于0.5mm；同一轮对上两轮直径差不大于0.5mm；车轮踏面硬度为302－341HB；车轮踏面淬硬层深度不小于4.0mm。4mm处淬火硬度不低于240HB。 总装：轴距极限偏差为±2.0mm；两轮对轴线的平行度为 3.0mm；两轮对对角线L1与L2之差不大于3.0mm；两轮对轴承的游动端装在车辆的同一侧。 此种型式轴承座使车身高度降低，侧向稳定性能加强、车轴承载能力提高，车架受力有利。 三、传动系统： 传动装置的减速机为电动平车专用的三合一减速机,其输出轴即主动轮的车轴。和主轮对组成一个传动装置总成，借两侧扁担式轴承座固定于车架放于平车一端，便于总成装拆和检视。减速机齿轮副精度等级符合GB10096中的8-8-7级。齿面硬度：小齿轮不低于240HB，
安全滑触线电动轨道车.电动平车.地轨车， 工作原理 将交流380V的安全滑触线直接引入平车交流控制系统，来控制平车的启动、停止、前进、后退等。通过平车的移动带动安全滑触线的滑块来实现给平车供电，安全滑触线受安装未知的限制，可以安装在轨道中间或导轨外侧地沟内，为了安全和方便可以在地沟上方增加盖板，通过自动翻板装置，来实现地沟内的电源引入轨道平车上，操作系统为低压36V电源控制。 选型参考
是车间流水生产线的首选；该平车适用于运行距离不长（≤50t）、使用频率极高、整车高度较低、流水线作业等场合。此系列电动平板车主要适用于运行距离不超过50米，对整车高度要求较低，工作强度大，工作时间没有限制工作车间的工作环境。 优势 1、是车间流水生产线的首选，该平车具有对使用时间无限制等优点 2、机构简单，成本较低，是车间过跨常见的轨道平车 3、适用于恶劣环境、高温环境等场合 4、适用于任意载重量、使用频率极高的场合 5、相对于KPX系列平车，不受使用时间的限制 6、相对于KPD系列平车，对于轨道铺设要求不高 7、可加装液压升降、起重等系统。KPC系列轨道平车主要适用于对轨道铺设要求不高、可频繁启动和停止，整车高度较低，结构简单，成本较低。 技术参数表 平车型号KPC-10T载重可定制 额定载重量 (t) 10 台面尺寸(mm)3600*2000*500 车架部分全部为钢板焊接 而成，梁式结构 可按需求设计 轮距(mm)2600 轨内侧距 (mm) 1435 车轮直径 (mm) Ф300轴承为洛阳轴承厂车轮数量4 离地间隙 (mm) 50
运行速度 0-25减速机采用硬齿面减速机(m/min) 续航里程 1.5 （Km） 最大轮压 42.6 （KN） 参考重量 3.8 交货期(天)30 荐用道轨型 P18 号 非标定制：1、载重量、台面尺寸2、平车部件均可由 客户指定
Y系列(IP44)交流电机 一、概述 Y系列电动机是一般用途的全封闭自扇冷式鼠笼型三相异步电动机。安装尺寸和功率等级符合IEC标准，外壳防护等级为IP44，冷却方法为IC411，连续工作制（S1）。适用于驱动无特殊要求的机械设备，如机床、泵、风机、压缩机、搅拌机、运输机械、农业机械、食品机械等。 Y系列电动机效率高、节能、堵转转矩高、噪音低、振动小、运行安全可靠。Y80~315电动机符合Y系列（IP44）三相异步电动机技术条件JB/T9616-1999。Y355电动机符合Y系列（IP44）三相异步电动机技术条件JB5274-91。Y80~315电动机采用B级绝缘。Y355电动机采用F级绝缘。额定电压为380V，额定频率为50Hz。功率3kW及以下为Y接法；其它功率均为△接法。电动机运行地点的海拔不超过1000m；环境空气温度随季节变化，但不超过40℃；最低环境空气温度为-15℃；最湿月月平均最高相对湿度为90%；同时该月月平均最低温度不高于25℃。 电动机有一个轴伸，按用户需要，可制成双轴伸，第二轴伸亦能传递额定功率，但只能用联轴器传动。
Y355M4-8160 319 740 94.0 0.8 1.3 6.3 2.0 99 4.5 1730 Y355L3-8185 368 742 94.2 0.8 1.3 6.3 2.0 99 4.5 1840 Y355L4-8200 398 743 94.3 0.8 1.3 6.3 2.0 99 4.5 1905 同步转速600r/min 10级 Y315S-1045 101 590 91.5 0.7 1.4 6.0 2.0 82 87 2.8 838 Y315M-1055 123 590 92.0 0.7 1.4 6.0 2.0 82 87 2.8 960 Y315L2-1075 164 590 92.5 0.8 1.4 6.0 2.0 82 87 2.8 1180 Y355M1-1090 191 595 93.0 0.8 1.2 6.0 2.0 96 4.5 1620 Y355M2-10110 230 595 93.2 0.8 1.2 6.0 2.0 96 4.5 1775 Y355L1-10132 275 595 93.5 0.8 1.2 6.0 2.0 96 4.5 1880 Y系列异步电动机安装尺寸 B3机座带底脚、端盖上无凸缘的电动机安装尺寸 机 座 号 极 数 安装尺寸及公差 外形尺寸 Overall dimension A A/2 B C D E F G1)H K2) AB AC AD HD L 基本 尺寸 基本 尺寸 极限 偏差 基本 尺寸 基本 尺寸 极限 偏差 基本 尺寸 极限 偏差 基本 尺寸 极限 偏差 基本 尺寸 极限 偏差 基本 尺寸 极限 偏差 基本 尺寸 极限 偏差 基本 尺寸 极限 偏差 位置度 公差 80M 2、4 125 62.5 ±0.50 100 50 ±1.5 19 40 ±0.310 6 -0.030 -0.036 15.5 -0.10 80 0-0.5 10 ф1.0 165 175 150 175 290 90S 2、4、6 140 70 100 56 24 50 8 20 -0.20 90 180 195 160 195 315 90L 125 340 100L 160 80 140 63 ±2.0 28 60 ±0.370 24 100 12 205 215 180 245 380 112M 190 95 140 70 112 245 240 190 265 400 132S 2、4、6、8 216 108 140 89 38 80 10 33 132 280 275 210 315 475 132M 178 515 160M 254 127 ±0.75 210 108 ±3.0 42 110 ±0.430 12 0-0.043 37 160 15 ф1.5 330 335 265 385 605 160L 254 650 180M 279 139.5 241 121 48 14 42.5 180 355 380 285 430 670 180L 279 710 200L 318 159 305 133 55 16 49 200 19 395 420 315 475 775 225S 4、8 356 178 286 149 ±4.0 60 140 ±0.500 18 53 225 435 475 345 530 820 225M 2 311 55 110 ±0.430 16 49 815 4、6、8 60 140 ±0.500 18 53 845 250M 2 406 203 ±1.00 349 168 250 24 ф2.0 490 515 385 575 930 4、6、8 65 58 280S 2 457 228.5 368 190 280 0-0.10 550 580 410 640 1000 4、6、8 75 20 0-0.052 67.5 280M 2 419 65 18 0-0.043 58 1050 4、6、8 75 20 0-0.052 67.5 315S 2 508 254 406 216 65 18 0-0.043 58 315 28 744 645 576 865 1240 4、6、8、10 80 170 22 0-0.052 71 1270
( 安全技术 ) 单位：_________________________ 姓名：_________________________ 日期：_________________________ 精品文档 / Word文档 / 文字可改 平板拖车安全技术(最新版) Technical safety means that the pursuit of technology should also include ensuring that people make mistakes
平板拖车安全技术(最新版) l.运送超宽、超高和超长物件前，应制定妥善的运输方法和安全措施，进入城市交通或公路，必须遵守交通法规。运输超限物件时，必须向交通管理部门办理通行手续，在规定时间内按规定路线行驶。超限部分白天应插红旗，夜晚应挂红灯。超高物体应有专人照管，并应配电工随带工具保护途中输电线路，保证运行安全。 2.启动前应进行检查并确认拖挂装置、制动气管、电缆接头等连接良好，且轮胎气压符舍规定。灯光、喇叭、指示仪表等应齐全完整；燃油、润滑油、冷却水等应添加充足；各连接件不得松动；轮胎气压应符台要求，确认无误后，方可启动。燃油箱应加锁。 3.启动后，应观察各仪表指示值、检查内燃机运转情况，测试转向机构及制动器等性能，确认正常并待水温达到40℃以上、制动气压达到安全压力以上时，方可低档起步。起步前，车旁及车下应
无障碍物及人员。 4.水温未达到70"(2时，不得高速行驶。行驶中，变速时应逐级增减，正确使用离合器，不 得强推硬拉，使齿轮撞击发响。前进和后退交替时，应待车停稳后，方可换档。 5.行驶中，应随时观察仪表的指示情况，当发现机油压力低于规定值，水温过高或有异响、异味等异常情况时．应立即停车检查，排除故障后，方可继续运行。 6.严禁超速行驶。应根据车速与前车保持适当的安全距离，选择较好路面行进，应避让石块、铁钉或其他尖锐铁器。遇有凹坑、明沟或穿越铁路时，应提前减速，缓慢通过。 7.上、下坡应提前换^低速档，不得中途换档。下坡时，应以内燃机阻力控制车速，必要时，可间歇轻踏制动器。严禁踏离合器或空挡滑行。 8.在泥泞、冰雪道路上行驶时，应降低车速，宜沿前车辙迹前进，必要时应加装防滑链。

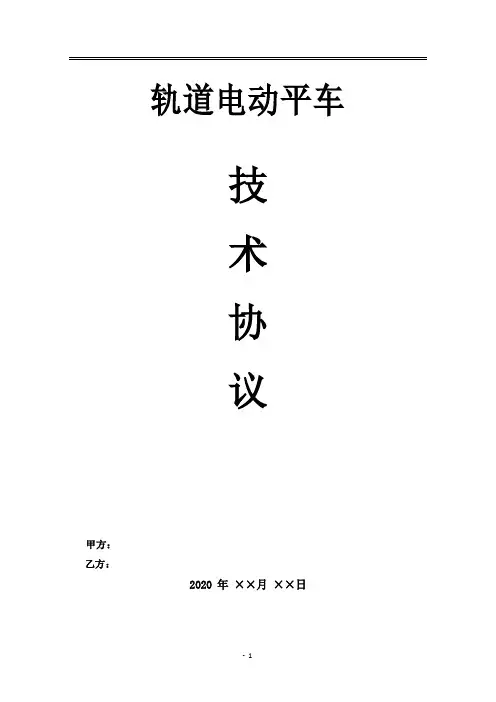

轨道电动平车 技 术 协 议 甲方： 乙方： 2020 年××月××日
