铝合金门窗的安装工艺要求和验收规范
1 范围
本工艺标准适用于住宅建筑的铝合金门窗安装工程。
2 施工准备
2.1 材料及主要机具：
2.1.1 铝合金门窗：规格、型号应符合设计要求，且应有出厂合格证。
2.1.2 铝合金门窗所用的五金配件应与门窗型号相匹配。所用的零附件及固定件最好采用不锈钢件，若用其它材质，必须进行防腐处理。
2.1.3 防腐材料及保温材料均应符合图纸要求，且应有产品的出厂合格证。
2.1.4 325号以上水泥；中砂按要求备齐（重庆是特细砂地区，可在细砂中按比例加入小粒径鱼米石）。
2.1.5 与结构固定的连接铁脚、连接铁板，应按图纸要求的规格备好。并做好防腐处理。
2.1.6 焊条的规格、型号应与所焊的焊件相符，且应有出厂合格证。
2.1.7 嵌缝材料、密封膏的品种、型号应符合设计要求。
2.1.8 防锈漆、铁纱（或铝纱）、压纱条等均应符合设计要求，且有产品的出厂合格证。
2.1.9 密封条的规格、型号应符合设计要求，胶粘剂应与密封条的材质相匹配，且具有产品的出厂合格证。
2.1.10 主要机具：铝合金切割机、手电钻、圆锉刀、半圆锉刀、十字螺丝刀、划针、铁脚、圆规、钢尺、钢直尺、钢板尺、钻子、锤子、铁锹、抹子、水桶、水刷子、电焊机、焊把线、面罩、焊条等。
2.2 作业条件：
2.2.1 结构质量经验收后达到合格标准，工种之间办理了交接手续。
2.2.2 按图示尺寸弹好窗中线，并弹好十5cm水平线，窗距外墙的进出线（即所谓外墙门窗的三线控制），以校正门窗洞口位置尺寸及标高是否符合设计图纸要求，如有问题应提前剔凿处理。
2.2.3 检查铝合金门窗两侧连接铁脚位置与墙体预留孔洞位置是否吻合，若有问题应提前处理，并将预留孔洞内的杂物清理干净。
2.2.4 铝合金门窗的拆包检查，将窗框周围的包扎布拆去，按图纸要求核对型号，检查外观质量和表面的平整度，如发现有劈棱、窜角和翘曲不平、严重超标、严重损伤、外观色差大等缺陷时，应找有关人员协商解决，经修整鉴定合格后才可安装。
2.2.5 认真检查铝合金门窗的保护膜的完整，如有破损的，应补粘后再安装。
3 操作工艺
3.1 工艺流程
弹线找规矩（上述三线）→ 门窗洞口处理→ 门窗洞口内埋设连接铁件→ 铝合金门窗拆包检查→ 按图纸编号运至安装地点→ 检查铝合金保护膜→ 铝合金门窗安装→ 门窗口四周嵌缝、填保温材料→ 清理→ 安装五金配件→ 安装门窗密封条→ 质量检验
→ 纱扇安装。
3.2 弹线找规矩：在最高层找出门窗口边线，用大线坠将门窗口边线下引，
并在每层门窗口处划线标记，对个别不直的口边应剔凿处理。高层建筑可用经纬仪找垂直线。
门窗口的水平位置应以楼层＋50cm水平线为准，往上反，量出窗下皮标高，弹线找直，每层窗下皮（若标高相同）则应在同一水平线上。
3.3 墙厚方向的安装位置：根据外墙大样图及窗台板的宽度，确定铝合金门窗在墙厚方向的安装位置；如外墙厚度有偏差时，原则上应以同一房间窗台板外露尺寸一致为准，窗台板应伸入铝合金窗的窗下5mm为宜（窗距外墙面的距离以排砖的模数为准，并留5mm的凹槽，以利打密封胶）。
3.4 安装铝合金窗披水：按设计要求将披水条固定在铝合金窗上，应保证安装位置正确、牢固。
3.5 防腐处理：
3.5.1 门窗框两侧的防腐处理应按设计要求进行。如设计无要求时，可涂刷防腐材料，如橡胶型防腐涂料或聚丙烯树脂保护装饰膜，也可粘贴塑料薄膜进行保护，避免填缝水泥砂浆直接与铝合金门窗表面接触，产生电化学反应，腐蚀铝合金门窗。
3.5.2 铝合金门窗安装时若采用连接铁件固定，铁件应进行防腐处理，连接件最好选用不锈钢件。
3.6 就位和临时固定：根据已放好的安装位置线安装，并将其吊正找直，无问题后方可用木楔临时固定。
3.7 与墙体固定：铝合金门窗与墙体固定有三种方法：
3.7.1 沿窗框外墙用电锤打φ6孔（深60mm），并用┍型φ6钢筋
（40mm×60mm）粘107 胶水泥浆，打入孔中，待水泥浆终凝后，再将铁脚与预埋钢筋焊牢。
3.7.2 连接铁件与预埋钢板或剔出的结构箍筋焊牢。
3.7.3 混凝土墙体可用射钉枪将铁脚与墙体固定。
不论采用哪种方法固定，铁脚至窗角的距离不应大于180mm，铁脚间距应小于60Omm.。.
3.8 处理门窗框与墙体缝隙：铝合金门窗固定好后，应及时处理门窗框与墙体缝隙。如设计未规定填塞材料品种时，应采用矿棉或玻璃棉毡条分层填塞缝隙，外表面留5～8mm深槽口填嵌嵌缝膏，严禁用水泥砂浆填塞。在门窗框两侧进行防腐处理后，可填嵌设计指定的保温材料和密封材料。待铝合金窗和窗台板安装后，将窗框四周的缝隙同时填嵌，填嵌时用力不应过大，防止窗框受力后变形。
1—玻璃；2—橡胶条；3—压条；4—内扇；5—外框；6—密封膏； 7—保温材料；8—膨胀螺栓；9—铆钉；10—塑料垫
3.9 铝合金门框安装：
3.9.1 将预留门洞按铝合金门框尺寸提前修理好。
3.9.2 在门框的侧边固定好连接铁件（或木砖）。
3.9.3 门框按位置立好，找好垂直度及几何尺寸后，用射钉或自攻螺丝将其门框与墙体预埋件固定。
3.9.4 用保温材料填嵌门框与砖墙（或混凝土墙）的缝隙。
3.9.5 用密封膏填嵌墙体与门窗框边的缝隙。
3.10 地弹簧座的安装：根据地弹簧安装位置，提前剔洞，将地弹簧放入剔好的洞内，用水泥砂浆固定。地弹簧安装质量必须保证：地弹簧座的上皮
一定与室内地平一致；地弹簧的转轴轴线一定要与门框横料的定位销轴心线一致。
3.11 铝合金门扇安装：门框扇的连接是用铝角码的固定方法，具体作法与门框安装相同。
3.12 安装五金配件：待砂浆强度达到且清理完，移交检查后方可安装门窗的五金配件，安装工艺要求详见产品说明，要求安装牢固，使用灵活。
3.13 安装铝合金纱门窗：
3.13.1 绷铁砂（或钢纱、铝纱）、裁纱、压条固定，其施工方法同钢纱门窗的绷砂。
3.13.2 挂纱扇。
3.13.3 装五金配件。
4 质量标准
4.1 保证项目：
4.1.1 铝合金门窗及其附件质量，必须符合设计要求和有关标准的规定。
4.1.2 铝合金门窗的安装位置、开启方向必须符合设计要求。
4.1.3 铝合金门窗安装必须牢固，预埋件的数量、位置、埋设连接方法，必须符合设计要求。
4.1.4 铝合金门窗框与非不锈钢紧固件接触面之间，必须做防腐处理；严禁用水泥砂浆作门窗框与墙体之间的填塞材料。
4.2 基本项目：
4.2.1 铝合金门窗扇安装应符合以下规定
4.2.1.1 平开门窗扇关闭严密，间隙均匀，开关灵活。
4.2.1.2 推拉门窗扇关闭严密，间隙均匀，扇与框搭接量应符合设计要求。
4.2.1.3 弹簧门扇自动定位准确，开启角度90°±1.5°，关闭时间在6～10s范围之内。
4.2.2 铝合金门窗附件齐全，安装位置正确、牢固、灵活适用，达到各自的功能，端正美观。
4.2.3 铝合金门窗框与墙体间缝隙填嵌饱满密实，表面平整、光滑，无裂缝，填塞材料、方法符合设计要求。
4.2.4 铝合金门窗表面洁净，无划痕、碰伤，无锈蚀；涂胶表面平滑、平整，厚度均匀，无气孔。
4.3 允许偏差项目：门窗框两对角线长度差、门窗框正、侧面的垂直度、水平度、横框标高等，不得超过规范要求。
5 成品保护
5.1 铝合金门窗应入库存放，下边应垫起、垫平，码放整齐。对已装好披水的窗，注意存放时支垫好，防止损坏披水。
5.2 门窗保护膜应检查完整无损后再进行安装，安装后应及时将门框两侧用木板条捆绑好，并禁止从窗口运送任何材料，防止碰撞损坏。
5.3 若采用低碱性水泥或豆石混凝土堵缝时，堵后应及时将水泥浮浆刷净，防止水泥固化后不好清理，并损坏表面的氧化膜。
铝合金门窗在堵缝前，对与水泥砂浆接触面应涂刷防腐剂进行防腐处理。
5.4 抹灰前应将铝合金门窗用塑料簿膜保护好，在室内湿作业未完成前，任何工种不得损坏其保护膜，防止砂浆对其面层的侵蚀。
5.5 铝合金门窗的保护膜应在交工前撕去，要轻撕，且不可用开刀铲，防止将
表面划伤,影响美观。
5.6 铝合金门窗表面如有胶状物时，应使用棉丝沾专用溶剂擦试干净，如发现局部划痕，可用小毛刷沾染色液进行涂染。
5.7 架子搭拆、室内外抹灰、钢龙骨安装，管道安装及建材运输等过程，严禁擦、砸、碰和损坏铝合金门窗樘料。
5.8 建立严格的成品保护制度。
6 应注意的质量问题
6.1 铝合金门窗采用多组组合时，应注意拼装质量，接缝应平整，拼樘框扇不劈楞，不窜角。
6.2 地弹簧及拉手安装不规矩，尺寸不准：应在安装前检查预留孔眼尺寸是否正确。
6.3 面层污染咬色：施工时不注意成品保护，未及时进行清理。
6.4 表面划痕：应严防用硬物清理铝合金表面的污物。
6.5 漏装披水：外窗没按设计要求装披水，影响使用。
7 质量记录
本工艺标准应具备以下质量记录：
7.1 铝合金门窗的出厂合格征。
7.2 铝合金门窗的零附件、固定件材质证明及安装图示说明。
7.3 密封材、保温材的材质证明及产品合格证。
7.4 水泥的出厂合格证及试验报告；中砂产品质量证明。
7.5 焊条的品牌、型号及合格证。
7.6 质量检验评定记录。
8、质量验收及检查办法
1、金属门窗和副框的安装必须牢。
检查办法：手板检查。
2、金属门窗扇必须安装牢固，并应开关灵活、关闭严密，无倒翘。推拉门窗扇必须有防脱落措施。检查办法：观察；开启和关闭检查；手板检查。
3、金属配件安装应牢固。
检查方法：观察；开启和关闭检查；手板检查。
4、金属门窗表面应洁净、平整、光滑、色泽一致，无锈蚀。大面应无划痕、碰伤。漆膜或保护层应连续。
检查方法：观察。
5、金属门窗与墙题之间的缝隙采用密封胶密封。密封胶表面应光滑、顺直、无裂纹。
检查办法：观察；轻敲门窗框检查。
6、金属门窗的橡胶密封条或毛毡密封条应安装完好，不得脱槽。
检查办法：观察；开启和关闭检查。
7、有排水孔的金属门窗，排水孔应畅通。
检查方法：观察。
1.0适用围 适用于集团开发项目各种系列铝合金门窗安装工程。 2.0编制依据 《铝合金门窗工程技术规》JGJ214-2010 《铝合金门窗》GB/T8478-2008 《铝合金建筑型材》GB/T5237-2004 《建筑玻璃应用技术规程》JGJll3 《建筑装饰装修工程质量验收规》GB50210-2001 《砌体结构工程施工质量验收规》GB50203-2011 《建筑节能工程施工质量验收规》GB40411-2007 集团和城市公司相关程序文件、标准及合同 3.0施工工艺 3.1施工准备 3.1.1材料 3.1.1.1门窗用材料应符合现行和行业标准及有关规定，并应有出厂合格 证、原材检测报告和质量保证书。主要材料进场前应经送检合格才能使 用。对于进口材料，应检查其原产地证明书、商检证明书、经销商可证 等，密封胶类应格核对材料的批号与合格证的对应情况。 3.1.1.2铝合金门窗用型材的化学成份应符合现行标准《变形铝及铝合金化学成 份》GB/T3190的有关规定，铝合金型材质量应符合现行标准《铝合金 建筑型材》GB/T5237的规定。 3.1.1.3门窗设计应提供深化设计图纸，铝门门窗型材壁厚应经计算或试验确定，
其中门型材截面主要受力杆件最小实测壁厚应不小于2.0mm，门其它 一般受力型材最小实测壁厚应不小于1.4mm，窗型材截面主要受力杆 件最小实测壁厚应不小于1.4mm。玻璃压线等配套铝料最小实测壁厚 应不小于1.0mm。局部受力不够，可通过加钢衬的式加强，满足强度 和刚度要求。 3.1.1.4表面喷涂层厚度应符合设计和相关标准要求，铝合金型材表面处理为阳 极氧化，且为AA15级，干膜平均厚度≥15μm，最小局部膜厚≥12μ m。表面处理为氟碳喷涂做法时，一般采用二涂或三涂。采用三涂时， 干膜平均厚度≥40μm，最小局部膜厚≥35μm。采用二涂时，干膜平均 厚度≥30μm，最小局部膜厚≥25μm。 3.1.1.5门窗五金配件、附件、紧固件应符合现行标准的规定。与门窗框扇型材 连接用的紧固件应采用不锈钢件，不得采用铝及铝合金抽芯铆钉做门 窗构件受力连接紧固件。
《铝合金门窗工程设计、施工及验收规范》DBJ15-30-2002 简介： 内容： 1、总则 2、术语、符号 2.1 术语 2.2 符号 3、材料要求 3.1 一般规定 3.2 铝合金型材 3.4 五金配件 3.5 密封材料 3.6 金属连接件 3.7紧固件 4、工程设计 4.1 一般规定 4.2 抗风压性能设计 4.3 水密性能设计 4.4 气密性能设计 4.5 隔声性能设计 4.6 隔热性能设计 4.7 防玻璃热炸裂设计 4.8 玻璃镶嵌结构设计 4.9 防雷设计 4.10 其它安全性设计 4.11 门窗立面建筑设计 5、安装施工 5.1 一般规定 5.2 施工准备 5.3 安装施工 5.4 产品保护 5.5 安全技术措施 6、工程验收 6.1 一般规定 6.2 主控项目 6.3 一般项目 6.4 检验规则 6.5 质量验收 本规范用词用语说明 条文说明 1 总则 1.0.1为满足建筑工程的需要,使铝合金门窗的性能符合建筑功能的要求,保证铝合金门窗工程的质量,针对本省的气候特点和工程建设的实际情况,制定本规范。 1.0.2本规范适用于本省范围内的工业与民用建筑铝合金门窗工程的设计、施工及验收。其它材料制作的建筑门窗可参照本规范。
1.0.3本规范中的铝合金门窗（以下简称铝门窗）是指在建筑物上的安装高度不大于100m、无特殊功能要求（如防火、防爆、防化学腐蚀等）的铝门窗。本规范不适用于建筑幕墙上的铝门窗、斜屋顶窗和采光天窗等工程。安装高度大于100m的门窗工程应采取相应的措施。 1.0.4铝门窗工程的设计、施工及验收，除应符合本规范外，尚应符合国家现行的有关标准、规范的规定。 2 术语、符号 2.1.1 主型材 连接组合成门窗框基本构架，在其上装配玻璃、辅型材和开启扉及其它附件的门窗框材；连接组合成门窗扇基本构架，在其上装配玻璃、辅型材及其它附件的门窗扇挺型材。 2.1.2 辅型材 门窗框架构件体系中，镶嵌或固定于主型材构件上，起到传力或某各功能作用的附加型材（如玻璃压条、披水条等）。 2.1.3 主要受力构件 门窗立面内承受并传递门窗自身重力及水平风荷载等作用力的中横框、中竖框、扇挺等主型材，以及组合门窗拼樘框型材。 2.1.4 型材截面主要受力部位 门窗主型材横截面中，承受垂直和水平方向荷载作用力的腹板、翼缘或固定其它构件的连接受力部分等主要部位。 2.1.5 隐框、半隐框窗 采用结构胶将玻璃与窗框或窗扇构架粘结装配在起，框、扇型材构件不显露于或部分显露于室外表面的铝合金玻璃窗。 2.1.6 雨幕原理 在建筑外围护结构或构件空腔的室外表面开口构造处进行适当的遮蔽形成雨幕，并对室内表面接缝进行有效的密封，以实现空腔内气压与室外风压力的平衡，从而减少或消除雨水通过外部开口的作用力，防止外围护结构或构件发生雨水渗漏的设计原理。 2.1.7 隔热性能 建筑门窗在夏季阻隔太阳辐射得热以及室外高温得热的能力。 2.1.8 干法安装 门窗洞口墙基体上预先设置金属附加外框并进行防水密封处理，待洞口墙体表面装饰湿业全部完成后，再在附加框架上固定门窗的安装方式。 2.1.9 湿法安装 门窗洞口墙体面层装饰湿作业前开始安装门窗，采用连接件在洞口墙基体上固定门窗框，然后对门窗框与洞口墙体间隙进行密封理的门窗安装方式。 2.2 符号 2.2.1 W k——围护结构风荷载标准值； 2.2.2 W o——基本风压； 2.2.3 βgz——高度Z处的阵风系数； 2.2.4 μs——局部风压体型系数； 2.2.5 μz——风压高度变化系数； 2.2.6 l——杆件跨度； 2.2.7 [u] ——杆件弯曲允许挠度值； 2.2.8 u max——杆件弯曲最大挠度值； 2.2.9 △P——水密性能压力差值； 2.2.10 V o——水密性能设计风速； 2.2.11 ?k——风荷载（标准值）作用所产生的应力； 2.2.13 ?k——材料强度标准值； 2.2.14 K——安全系数。 3 材料要求 3.1 一般规定
室外排水管道安装工程施工工艺标准 1.总则 1.1适用范围 本工艺标准适用于公共、民用建筑群（小区）室外排水和雨水管网的管道工程。1.2编制依据 《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002 《给水排水管道工程施工及验收规范》GB50268-97 2.施工准备 2.1技术准备 2.1.1管道施工前设计单位已进行了设计交底并已图纸会审完毕。 2.1.2室外管道的施工方案已编制且已经过批准。 2.1.3建设单位、规划单位已给施工单位进行了现场交底。 2.1.4施工段沿线的地下已建各项管线有详细的平面布置图且施工前已掌握已校测。 2.2材料要求
2.2.1铸铁管：管壁薄厚均匀，内外光滑整洁，无浮砂、包砂、粘砂，更不允许有砂眼、裂纹、飞刺和疙瘩，承插口的内外径及管件造型规矩。 2.2.2钢筋砼管及陶土管：管材的内外壁应光洁，无蜂窝、坍落、露筋、空鼓及明显的痕纹和凹陷。 2.2.3硬聚氯乙烯（PVC-U）双壁波纹排水管：承插口处的轮廓应清晰，造型规矩，与插口配套，没有有影响接口密封性的缺陷。 2.2.4弹性橡胶胶圈：外观应光滑平整，无气孔、裂缝、卷褶、破损、重皮等缺陷。 2.3主要机具 圆头锤、扁錾、捻凿、皮老虎、撬棍、千斤顶、链式手拉葫芦、手锯、钢卷尺、盘尺、水平尺、量角规等。 2.4作业条件 2.4.1室外地坪标高已定位，水源、电源均具备。 2.4.2沟槽已验收合格。 2.4.3管材、管件均已检验合格，并具备所要求的技术资料。 3.操作工艺 3.1工艺流程 沟槽开挖与验收→散管和下管→管道安装→闭水试验→管沟回填→砌井。
3.2沟槽开挖与验收 3.2.1按图纸要求测出管道的坐标与标高后，再按图示方位打桩放线，确定沟槽位置、宽度和深度，其坐标和标高应符合设计要求。 3.2.2设计无规定时，其沟槽底的宽度应符合下表：
1 范围 本工艺标准适用于住宅建筑的铝合金门窗安装工程。 2 施工准备 2.1 材料及主要机具： 2.1.1 铝合金门窗：规格、型号应符合设计要求，且应有出厂合格证。 2.1.2 铝合金门窗所用的五金配件应与门窗型号相匹配。所用的零附件及固定件最好采用不锈钢件，若用其它材质，必须进行防腐处理。 2.1.3 防腐材料及保温材料均应符合图纸要求，且应有产品的出厂合格证。 2.1.4 325号以上水泥；中砂按要求备齐（重庆是特细砂地区，可在细砂中按比例加入小粒径鱼米石）。 2.1.5 与结构固定的连接铁脚、连接铁板，应按图纸要求的规格备好。并做好防腐处理。 2.1.6 焊条的规格、型号应与所焊的焊件相符，且应有出厂合格证。 2.1.7 嵌缝材料、密封膏的品种、型号应符合设计要求。 2.1.8 防锈漆、铁纱（或铝纱）、压纱条等均应符合设计要求，且有产品的出厂合格证。 2.1.9 密封条的规格、型号应符合设计要求，胶粘剂应与密封条的材质相匹配，且具有产品的出厂合格证。 2.1.10 主要机具：铝合金切割机、手电钻、圆锉刀、半圆锉刀、十字螺丝刀、划针、铁脚、圆规、钢尺、钢直尺、钢板尺、钻子、锤子、铁锹、抹子、水桶、水刷子、电焊机、焊把线、面罩、焊条等。 2.2 作业条件： 2.2.1 结构质量经验收后达到合格标准，工种之间办理了交接手续。 2.2.2 按图示尺寸弹好窗中线，并弹好十5cm水平线，窗距外墙的进出线（即所谓外墙门窗的三线控制），以校正门窗洞口位置尺寸及标高是否符合设计图纸要求，如有问题应提前剔凿处理。 2.2.3 检查铝合金门窗两侧连接铁脚位置与墙体预留孔洞位置是否吻合，若有问题应提前处理，并将预留孔洞内的杂物清理干净。

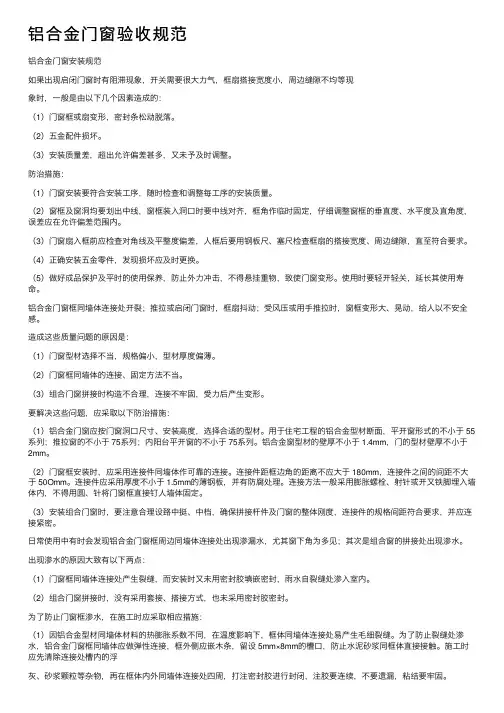

铝合金门窗安装规范 如果出现启闭门窗时有阻滞现象，开关需要很大力气，框扇搭接宽度小，周边缝隙不均等现象时，一般是由以下几个因素造成的： （1）门窗框或扇变形，密封条松动脱落。 （2）五金配件损坏。 （3）安装质量差，超出允许偏差甚多，又未予及时调整。 防治措施： （1）门窗安装要符合安装工序，随时检查和调整每工序的安装质量。 （2）窗框及窗洞均要划出中线，窗框装入洞口时要中线对齐，框角作临时固定，仔细调 整窗框的垂直度、水平度及直角度，误差应在允许偏差范围内。 （3）门窗扇入框前应检查对角线及平整度偏差，人框后要用钢板尺、塞尺检查框扇的搭 接宽度、周边缝隙，直至符合要求。 （4）正确安装五金零件，发现损坏应及时更换。 （5）做好成品保护及平时的使用保养，防止外力冲击，不得悬挂重物，致使门窗变形。 使用时要轻开轻关，延长其使用寿命。 铝合金门窗框同墙体连接处开裂；推拉或启闭门窗时，框扇抖动；受风压或用手推拉时，窗框变形大、晃动，给人以不安全感。 造成这些质量问题的原因是： （1）门窗型材选择不当，规格偏小，型材厚度偏薄。 （2）门窗框同墙体的连接、固定方法不当。 （3）组合门窗拼接时构造不合理，连接不牢固，受力后产生变形。 要解决这些问题，应采取以下防治措施： （1）铝合金门窗应按门窗洞口尺寸、安装高度，选择合适的型材。用于住宅工程的铝合 金型材断面，平开窗形式的不小于55系列；推拉窗的不小于75系列；内阳台平开窗的不小 于75系列。铝合金窗型材的壁厚不小于1.4mm，门的型材壁厚不小于2mm。 （2）门窗框安装时，应采用连接件同墙体作可靠的连接。连接件距框边角的距离不应大 于180mm，连接件之间的间距不大于50Omm。连接件应采用厚度不小于 1.5mm的薄钢板，并有防腐处理。连接方法一般采用膨胀螺栓、射针或开又铁脚埋入墙体内，不得用圆、针将门窗框直接钉人墙体固定。 （3）安装组合门窗时，要注意合理设置中挺、中档，确保拼接杆件及门窗的整体刚度， 连接件的规格间距符合要求，并应连接紧密。 日常使用中有时会发现铝合金门窗框周边同墙体连接处出现渗漏水，尤其窗下角为多见；其次是组合窗的拼接处出现渗水。
PPR管道安装施工工艺标准精 1 2020年4月19日
PPR 管道安装施工工艺标准 生活给水管—聚丙烯管 (PP-R 为当前中国正在推广使用的新型生活给水管, 可广泛应用于室内冷、热给水系统、空调水系统。 PP-R 管材是由无规共聚聚丙烯材料制造而成。具有重量轻、卫生无毒、耐热性好、耐腐蚀、保温性能好等优点。一、施工准备 1. 施工技术人员认真熟悉图纸,领会设计意图,对图纸中发现的问题及时与业主、监理及设计人员联系, 并作图纸会审, 作好会审记录。安装人员须熟悉 -PP-R 管的一般性能,掌握必须的操作要点。 2. 在各项预制加工项目开始前,根据设计施工图编制材料计划,,将需要的材料、设备等按规格、型号准备好,运至现场。 3. 材料设备要求:到现场的管材、管件等须认真检查并经监理、业主验明材质, 核对质保书,规格、型号等,合格后放能入库,并分别作好标识。 1管材和管件的内外壁应光滑平整,无气泡、裂纹、脱皮和明显的痕纹、凹陷, 色泽应基本一致。 2管材的端面应垂直于管材的轴线。管件应完整、无缺损、无变形 2 2020年4月19日
3管件和管材不应长期置于阳光下照射,为避免管子在储运时弯曲,堆放应平整。搬运管材和管件时,应小心轻放,避免油污,严禁剧烈撞击,与尖锐触碰和抛、摔、拖。 4施工现场与材料存放处温差较大时,应于安装前将管件和管材在现场放置一定时间,使其温度接近施工现场环境温度。 二、管道安装 所有户内管道从水表后开始采用 PP-R 管,进户管管径要求: 冷水管热水管热水回水管 户型 入户管水表入户管水表入户管水表 一厨一卫 De25 DN15 De25 DN15 De20 DN15 一厨二卫 De32 DN20 De32 DN20 De20 DN15 一厨三卫 De40 DN20 De40 DN20 De20 DN15 一厨四卫 De40 DN20 De40 DN20 De20 DN15 安装工艺及要求 3 2020年4月19日
铝合金门窗安装施工工艺标准 一、施工准备 1.技术准备 施工图纸，依据施工技术交底和安全交底作好各方面的准备。 2.材料要求 （1）铝合金门窗的规格、型号应符合设计要求，五金配件配套齐全，并具有出厂合格证、材质检验报告书并加盖厂家印章。 （2）防腐材料、填缝材料、密封材料、防锈漆、水泥、砂、连接板等应符合设计要求和有关标准的规定。 （3）进场前应对铝合金门窗进行验收检查，不合格者不准进场。运到现场的铝合金门窗应分型号、规格堆放整齐，并存放于仓库内。搬运时轻拿轻放，严禁扔摔。 目前使用较广泛的铝合金门窗型材有： 46系列地弹门型材； 90系列推拉窗及同系列中空玻璃推拉窗型材； 73系列推拉窗型材； 70系列推拉窗； 55系列推拉窗； 50系列推拉窗和同系列平开窗及38系列平开窗型材。 3.主要机具 主要机具一览表 序号名称数量规格说明 1电钻2牧田6410 2电焊机1BX—200 3水准仪1 4电锤2SDQ—77 5活扳手2 6钳子2 7水平尺1 8线坠2
4.作业条件 （1）主体结构经有关质量部门验收合格。工种之间已办好交接手续。 （2）检查门窗洞口尺寸及标高是否符合设计要求。有预埋件的门窗口还应检查预埋件的数量、位置及埋设方法是否符合设计要求。 （3）按图纸要求尺寸弹好门窗中线，并弹好室内+50cm水平线。 （4）检查铝合金门窗，如有劈梭窜角和翘曲不平、偏差超标、表面损伤、变形及松动、外观色差较大者，应与有关人员协商解决，经处理，验收合格后才能安装。 二、施工操作工艺 2.操作工艺 （1）划线定位 1）根据设计图纸中门窗的安装位置、尺寸和标高，依据门窗中线向两边量出门窗边线。若为多层或高层建筑时，以顶层门窗边线为准，用线坠或经纬仪将门窗边线下引，并在各层门窗口处划线标记，对个别不直的口边应剔凿处理。 2）门窗的水平位置应以楼层室内+50cm的水平线为准向上反量出窗下皮标高，弹线找直。每一层必须保持窗下皮标高一致。 （2）铝合金窗披水安装 按施工图纸要求将披水固定在铝合金窗上，且要保证位置正确、安装牢固。 （3）防腐处理 1）门窗框四周外表面的防腐处理设计有要求时，按设计要求处理。如果设计没有要求时，可涂刷防腐涂料或粘贴塑料薄膜进行保护，以免水泥砂浆直接与铝合金门窗表面接触，产生电化学反应，腐蚀铝合金门窗。 2）安装铝合金门窗时，如果采用连接铁件固定，则连接铁件，固定件等安装用金属零件最好用不锈钢件。否则必须进行防腐处理，以免产生电化学反应，腐蚀铝合金门窗。 （4）铝合金门窗的安装就位 根据划好的门窗定位线，安装铝合金门窗框。并及时调整好门窗框的水平、垂直及对角线长度等符合质量标准，然后用木楔临时固定。 （5）铝合金门窗的固定 1）当墙体上预埋有铁件时，可直接把铝合金门窗的铁脚直接与墙体上的预埋铁件焊牢，焊接处需做防锈处理。 2）当墙体上没有预埋铁件时，可用金属膨胀螺栓或塑料膨胀螺栓将铝
铝合金门窗制作质量标准 一、编制依据 二、类型、代号及性能参数 三、材料要求 四、制作条件 五、选料、下料 六、铣削、钻孔 七、组装 八、质量标准 一、编制依据 1、《平开铝合金门》GB8478-87 2、《平开铝合金窗》GB8479-87 3、《推拉铝合金门》GB8480-87 4、《推拉铝合金窗》GB8481-87 5、《铝合金地弹簧门》GB8482-87 6、《民用建筑节能设计标准》JGJ26-95 7、《夏热冬冷地区居住建筑节能设计标准》JGJ134-2001
8、《建筑结构荷载规范》GB50009-2001 二、类型、代号及性能参数 1、铝合金窗的类型、代号及性能参数见表一 2、铝合金门的类型、代号及性能参数见表二 一、制作条件 铝合金门窗型材易于切割，易于组装连接，制作工艺简单，对加工设备和组装的环境要求也不高，在现场也可以制作。但是，在工厂制作铝合金门窗，可以充分利用机械设备，形成固化的流水作业，有利于确保门窗的制作质量，提高门窗制作的生产效率，尤其是对于大批量的加工，则可充分发挥机械加工精度高、功效快。质量优的特点，故我公司优先考虑在工厂加工。 由于铝合金门窗加工对环境要求不高的特点，可在现场加工铝合金门、窗，能大大减少门，窗的包装与运输工作量，特别是当门窗的加工尺寸较大时，可以减少因搬运和堆码产生的变性和损坏，所以在现场加工铝合金门，窗，已成为一些铝合金门窗专业生产厂家常用的办法。 二、铝合金门窗的下料 1、根据铝合金门窗设计图纸的规格、尺寸，结合生产任务单中所用铝合金的长度，长短搭配，合理用料，尽量减少料头。 2、下料使用的切割设备如果是手提式切割锯、应在尺寸处划线，其切割锯刀口
管道安装施工工艺 工业管道安装由于受压力、材质、输送介质等多种因素的影响，安装工艺也特别复杂，其特点是安装工程量大，质量要求高，施工周期长。管道安装一般可分为：熟悉图纸、施工现场勘查与实测、地下管沟开挖、配合土建施工预留空洞及预埋件、材料领用、检查及清理、准备工器具、管件及附件制作、管道支架制作、切口、坡口、管口处理与加工、管道及管件组对、连接、焊缝无损检验、焊后热处理、管清洗、管路试验、防腐、保温、交工验收等工序。 管道安装前应具备下列条件： 1.与管道有关的土建工程经检查合格，满足安装要求； 2.设计资料及其他技术文件齐备，施工图已经会审，施工组织设计编制完毕并得到批准； 3.与管道连接的设备安装就位固定完毕，标高、中心线、管口方位符合设计要求； 4.必须在管道安装前完成的有关工序，如清洗、脱脂、部防腐与衬里等已进行完毕； 5.管子、管件及阀门等已经检验合格，并具备有关的技术证件； 6.管子、管件及阀门等已按设计要求核对无误，部已清理干净，不存杂物； 7.地下管沟开挖完毕，装置管廊施工完毕。 一、材质检验 ㈠一般规定 1.管道组成件（它包括管子、管件、法兰、垫片、紧固件、阀门以及膨胀接头、绕性接头、耐压软管、疏水器、过滤器和分离器等）及管道支撑件（它包括吊杆、弹簧支吊架、斜拉杆、平衡锤、松紧螺栓、支撑杆、链条、导轨、锚固件、鞍座、垫板、滚柱、托座、滑动支架及管吊、吊耳。圆环、夹子、吊夹、紧固夹板、裙式管座等）必须具有制造厂的质量证明书，其质量不得低于国家现行标准的规定。 2.管道组成件及管道支撑件的材质、规格、型号、质量应符合设计文件的规定，并应按国家现行标准进行外观检查，不合格者不得使用。 3.合金钢管道组成件应采用光谱分析或其他方法对材质进行复查，并做好标记； 4.防腐衬里管道的衬里质量应符合国家现行标准（工业设备、管道防腐蚀工程施工及验收及规）的规定；
铝合金门窗安装施工工艺标准 依据标准： 《建筑工程施工质量验收统一标准》GB50300-2001 《建筑装饰装修工程施工质量验收规范》GB50210-2001 1、范围 本工艺标准适用于工业与民用建筑的铝合金门窗安装。 2、施工准备 2.1材料及主要机具： 2.1.1铝合金门窗：规格、型号应符合设计要求，且应有出厂合 格证。 2.1.2铝合金门窗所用的五金配件应与门窗型号相匹配。所用的零附件及固定件最好采用不锈钢件，若用其它材质，必须进行防腐 处理。 2.1.3防腐材料及保温材料均应符合图纸要求，且应有产品的出 厂合格证。 2.1.432.5号以上水泥；中砂按要求备齐。 2.1.5与结构固定的连接铁脚、铁接铁板，应按图纸要求的规格 备好。并做好防腐处理。 2.1.6焊条的规格、型号应与所焊的焊件相符，且应有出厂合格 证。 2.1.7嵌缝材料、密封膏的品种、型号应符合设计要求。
2.1.8防锈漆、铁纱（或铝纱）、压纱条等均应符合设计要求， 且有产品的出厂合格证。 2.1.9密封条的规格、型号应符合设计要求，胶粘剂应与密封条 的材质相匹配，且具有产品的出厂合格证。 2.1.10主要机具：铝合金切割机、手电钻、圆锉刀、半圆锉刀、十字螺丝刀、划针、铁脚、圆规、钢尺、钢直尺、钢板尺、钻子、锤子、铁锹、抹子、水桶、水刷子、电焊机、焊把线、面罩、焊条 等。 2.2作业条件： 2.2.1结构质量经验收后达到合格标准，工种之间办理了交接手 续。 2.2.2按图示尺寸弹好窗中线，并弹好+50cm水平线，校正门窗洞口位置尺寸及标高是否符合设计图纸要求，如有问题应提前剔 凿处理。 2.2.3检查铝合金门窗两侧连接铁脚位置与墙体预留孔洞位置是否吻合，若有问题应提前处理，并将预留孔洞内的杂物清理干净。 2.2.4铝合金门窗的拆包检查，将窗框周围的包扎布拆去，按图纸要求核对型号，检查外观质量和表面的平整度，如发现有劈棱、窜角和翘曲不平、严重超标、严重损伤、外观色差大等缺陷时，应找有关人员协商解决，经修整鉴定合格后才可安装。 2.2.5认真检查铝合金门窗的保护膜的完整，如有破损的，应补粘后再安装。
铝合金门窗安装、验收标准 第一节门窗安装通用规则 一、门窗安装前应按下列要求进行检查: 1、根据门窗图纸,检查门窗的品种、规格、开启方向及组合杆、附件,并对其外形及平整度检查校正,合格后方可安装; 2、按设计要求检查洞口尺寸,如与设计不符合应予以纠正。 二、门窗的存放、运输应符合下列规定: 1、门窗应在室内竖直排放,并用枕术垫平。严禁与酸碱等物一起存放,室内应清洁、干燥、通风; 2、门窗露天存放时,应采取措施避免日晒雨淋; 3、门窗运输时,应竖立排放并固定牢靠。层与层间应用非金属软质材料隔开,防止相互磨损及压坏玻璃和五金件。 三、门窗框扇安装过程中,应符合下列规定: 1、不得在门窗框扇上安放脚手架、悬挂重物或在框扇内穿物起吊,以防门窗变形和损坏; 2、吊运时,表面应用非金属软质材料衬垫,选择牢靠平稳的着力点,以免门窗表面擦伤。 四、安装门窗必须采用预留洞口的方法,严禁采用边安装边砌口或先安装后砌口。门窗固定可采用焊接、膨胀螺栓或射钉等方式,但砖墙严禁用射钉固定。 五、安装过程中应及时清理门窗表面的水泥砂浆、密封膏等,以保护表面质量。
第二节门窗质量要求 一、门窗及零附件质量均应符合现行国家标准、行业标准的规定,按设计要求选用。不得使用不合格产品。 二、铝合金门窗选用的零附件及固定件,除不锈钢外,均应经防腐蚀处理。 第三节工序规范 一、门窗框安装：框安装位置正确并牢固，横平竖直，砌体墙禁止 使用射钉固定框，固定片分部规范合理（两端小于20cm，中间 小于50cm）不漏打少打。窗框对角线差值小于2mm，高度宽度 偏差小于2mm。15层以上门窗须安装防雷接地并连接牢固规范 保证通畅不漏装。 二、填充发泡剂：发泡剂填充指定专人施打并符合规范，先清理并 湿润洞口，再打发泡时填充饱满连续，发泡不浪费，发泡剂空 瓶打包捆扎及时退回公司。 三、外墙胶打设：打胶须指定专人施打，要求表面光滑整洁、顺直、 无断裂、不起泡、无明显接疤并不浪费，一般打胶厚度＞1.5mm， 打胶宽度小于15mm。所有可能造成漏水补位（组角端部、拼缝 处等）均打设密封胶。当墙面温度高于50℃时，不得打外墙胶。 四、固定玻璃安装及打胶：玻璃类型、尺寸、规格安装正确并悬空 安装。3C标志统一安装在内侧。玻璃质量检查合格后再安装，玻璃上无划痕、无斑点或“钉点”、无砂浆和大面积灰尘。玻璃 压线安装注意检查尺寸，不野蛮安装，压线缝严密，压线安装
室外排水管道安装施工工艺标准 （QB-CNCEC J050601-2004） 1 适用范围 本工艺标准适用于民用建筑群（小区）及工业建筑的混凝土管、钢筋混凝土管及UPVC、排水铸铁管、缸瓦管等室外排水管道安装工程。 2 施工准备 2.1 原材料要求： 2.1.1 要求材料管壁薄厚均匀，内外光滑整洁，不允许有砂眼、裂纹、飞刺等，承插口的内外径及造型规矩。材料进场有出厂合格证，混凝土管有出厂合格证和水泥强度报告。 2.1.2 青麻、油麻要整齐，不允许有腐朽现象，沥青漆等必须有出厂合格证。 2.1.3 硬聚氯乙烯（UPVC）管材所用粘接剂必须是同一厂家配套产品，有产品合格证及说明书。 2.1.4 UPVC管材的内外表面光滑，无气泡、裂纹，管壁薄厚均匀，色泽一致，直管段挠度不大于1%，承口应有挠度，并与插口配套。 2.1.5其他材料：水泥、砂子、沥青、粘接剂。 2.2 主要机具 2.2.1吊车、倒链、滑车 2.2.2水准仪、水平尺 2.2.3手捶、抹子、剁子、錾子、铁锹 2.3 外部环境条件： 2.3.1 管沟平直、管沟深度、宽度、坡度符合要求。 2.3.2 管沟沟底夯实，沟内无障碍物，且有防塌方措施。 2.3.3 管沟两侧不得堆放施工材料及其它物品。 3 施工工艺 3.1 施工工艺流程 →→→→→→ → 3.2 操作细则 3.2.1 下管前的准备工作 3.2.1.1检查管材、套环及接口材料的质量，管材有破裂、承插口缺肉、缺边等缺陷不允许使用。3.2.1.2检查基础的标高及中心线，基础混凝土强度须达到设计强度等级的50%或不小于5Mpa时方准下管。 3.2.1.3 校对测量及复核坡度板是否被挪动。 3.2.1.4 铺设在地基上的混凝土管，根据管子规格量准尺寸，下管前挖好枕基坑，枕基低于管底皮10mm，捣制的枕基应在下管前支好模板。 3.2.1.5 UPVC管道下部必须铺设砂垫层，砂垫层厚度根据管子规格而定，一般为50~150mm。 3.2.2 下管 3.2.2.1根据管径的大小，管道长度和重量，沟槽和现场的施工条件及拥有的机械情况，可以采用压绳法、三角架、大绳二绳挂钩法、倒链滑车、吊车下管等方法。
铝合金门窗安装工艺标准 1范围 本工艺标准适用于工业与民用建筑的铝合金门窗安装。 2施工准备 2.1 材料及主要机具: 2.1.1 铝合金门窗:规格、型号应符合设计要求,且应有出厂合格证。 2.1.2 铝合金门窗所用的五金配件应与门窗型号相匹配。所用的零附及固定件最好采用不锈钢件,若用其它材质,必须进行防腐处理。 2.1.3 防腐材料及保温材料均应符合图纸要求,且应有产品的出厂合格证。 2.1.4 325号以上水泥;中砂按要求备齐。 2.1.5 与结构固定的连接铁脚、连接铁板,应按图纸要求的规格备好。并做好防腐处理。 2.1.6 焊条的规格、型号应与所焊的焊件相符,且应有出厂合格证。 2.1.7嵌缝材料、密封膏的品种、型号应符合设计要求。 2.1.8防锈漆、铁纱(或铝纱、压纱条等均应符合设计要求,且有产品的出厂合格证。 2.1.9密封条的规格、型号应符合设计要求,胶粘剂应与密封条的材质相匹配,具有产品的出厂合格证。 2.1.10 主要机具:铝合金切割机、手电钻、圆锉刀、半圆锉刀、十字螺丝刀、划针、铁脚、圆规、钢尺、钢直尺、钢板尺、钻子、锤子、铁锹、抹子、水桶、水刷子、电焊机、焊把线、面罩、焊条等。
2.2 作业条件: 2.2.1 结构质量经验收后达到合格标准,工种之间办理了交接手续。 2.2.2 按图示尺寸弹好窗中线,并弹好+50㎝水平线,校正门窗洞口位置尺寸及标高是否符合设计图纸要求,如有问题应提前剔凿处理。 2.2.3 检查铝合金门窗两侧连接铁脚位置与墙体预留孔洞位置是否吻合,若有问题应提前处理,并将预留孔洞内的杂物清理干净。 2.2.4 铝合金门窗的拆包检查,将窗框周围的包扎布拆去,按图纸要求核对型号,检查外观质量和表面的平整度,如发现有劈棱、窜角和翘曲不平、严重超标、严重损伤、外观色差大等缺陷时,应找有关人员协商解决,经修整鉴定合格后才可安装。 2.2.5 认真检查铝合金门窗的保护膜的完整,如有破损的,应补粘后再安装。 3 操作工艺 3.1 工艺流程 →→→ →→ → →→
铝合金门窗施工规范及验收规范 【门窗幕墙】铝合金门窗，是指采用铝合金挤压型材为框、梃、扇料制作的门窗称为铝合金门窗，简称铝门窗。铝合金门窗包括以铝合金作受力杆件(承受并传递自重和荷载的杆件)基材的和木材、塑料复合的门窗，简称铝木复合门窗、铝塑复合门窗。 铝合金门窗工程设计、施工及验收规范玻璃镶嵌结构设计 一玻璃镶嵌设计应符合下列规定： 1. 玻璃镶嵌的支撑与固定，应使玻璃边缘不直接接触框架型材，并使玻璃重量分布均匀，防止框架变形，同时确保不同开启形式的门窗扇启闭性能良好。 2. 承受玻璃重量的中横框型材垂直方向的挠度值应不大于3mm。 二玻璃镶嵌构造设计应符合以下要求： 1 玻璃与框、扇型材槽口的镶嵌配合尺寸，应符合现行国家标准《铝合金门》和《铝合金窗》的玻璃装配要求。 2 玻璃承重垫块的材质、尺寸、安装位置，应符合现行行业标准《建筑玻璃应用技术规程》(JGJ 113)关于玻璃安装材料及其使用中对支承块的要求。 三隐框、半隐框窗玻璃与结构胶粘结胶缝宽度、厚度的设计计算，应考虑风荷载效应、玻璃自重效应和温差效应，按照现行行业标准《玻璃幕墙工程技术规范》(JGJ 102)中结构硅酮密封胶的宽度、厚度计算方法进行。 四防雷设计 1.建筑外窗的防雷设计，应符合现行国家标准《建筑物防雷设计规范》(GB 50057)的规定。一、二、三类防雷建筑物，其建筑高度分别在30m、45m、60m
及以上的外墙窗户，应采取防侧击和等电位保护措施，与建筑物防雷装置进行连接。 2.防雷构造设计应符合下列规定： (1)窗外框与洞口墙体连接固定用的连接件可作为防雷连接件使用，但要保证该连接件与窗框具有可靠的导电性连接。固定连接件与窗框采用卡槽连接时，则应另外采用专门的防雷连接件与窗框进行可靠的螺钉或铆钉机械联接。 (2)窗外框与防雷连接件连接处，应先将其非导电的表面处理层除去，再与防雷连接件连接。 (3)防雷连接导体可采用热浸镀锌处理的直径不小于8mm圆钢或同等截面积扁钢，导体应与建筑物防雷装置和窗框防雷连接件进行可靠的焊接连接。 4.其它安全性设计 (1)开启门扇和固定门以及落地窗玻璃，必须符合现行行业标准《建筑玻璃应用技术规程》(JGJ 113)中的人体冲击安全规定。在人流出入较多，可能产生拥挤和儿童集中的公共场所的门和落地窗，必须采用钢化玻璃或夹层玻璃等安全玻璃。 (2) 安装高度大于20m且其他地面人流较多的外墙窗户，应采用安全玻璃。 (3) 推拉窗用于外墙时，必须有防止窗扇在负风压下向室外脱落的装置。 (4) 高层建筑宜采用内开式窗或具有可靠防脱落限位装置的推拉式窗。 (5)有防盗要求的建筑外门窗，可采用夹层玻璃和可靠的门窗锁具，推拉门窗扇应有防止从室外侧拆卸的装置。
管道焊接施工工艺标准 1.适用范围 本工艺标准适用于工厂管道预制加工和野外现场管道安装工程的焊接施工作业指导。 2.引用标准 2.1《特种设备焊接工艺评定》JB4708-2008 2.2《工业金属管道工程施工及验收规范》GB50235-97 2.3《现场设备、工业管道焊接工程施工及验收规范》GB50236-98 2.4《电力建设施工及技术验收规范》(火力发电厂管道篇)DL5031-1994 2.5《电力建设施工及技术验收规范》（火力发电厂焊接篇）DL5007-1992 2.6《化工金属管道工程施工及验收规范》HG20225-95 2.7《石油化工剧毒、可燃介质管道施工及验收规范》SH3501-2001 2.8《西气东输管道工程焊接施工及验收规范》1（2010年6月4日） 2.9《石油天然气站内工艺管道焊接工程施工及验收规范》SY0402-2000 2.10《石油和天然气管道穿越工程施工及验收规范》SY/T4079-1995 2.11《钢质管道焊接及验收》SY/T 4103-2005 2.12《输油输气管道线路工程施工技术规范》Q/CVNP 59-2001 2.13《工业设备及管道绝热工程施工及验收规范》GBJ126-89 2.14《给水排水管道工程施工及验收规范》GB50268-2008 2.15《钢制压力容器焊接工艺评定》JB4708-2000 2.16《焊接工艺评定规程》（电力行业）DL/T868-2004 2.17《火力发电厂锅炉压力容器焊接工艺评定规程》（电力行业）SD340-1989
2.18《核电厂相关焊接工艺标准》（ASME ,RCC-M） 2.19《核电厂常规岛焊接工艺评定规程》（核电）DL/T868-2004 2.20《锅炉焊接工艺评定》JB4420-1989 2.21《蒸汽锅炉安全技术监察规程》附录I（锅炉安装施工焊接工艺评定）（1999版） 2.22《石油天然气金属管道焊接工艺评定》SY/T0452-2002 2.23《工业金属管道工程质量检查评定标准》GB50184-93 2.24《锅炉压力容器焊接考试管理规则》（国家质监总疫局2002版） 2.25《承压设备无损检测》JB4730-2005.1，2，3，4，5各分册 3.术语. 3.1焊接电弧焊：指用手工操作电焊条的一种电弧焊焊接方法。管道焊接常用上向焊和下向焊两种。 3.2自动焊：指用焊接机械操作焊丝的一种电弧焊焊接方法。管道焊接常用热丝熔化极氩弧焊、涂层焊丝氩弧焊、药芯焊丝富氩二氧化碳焊混、（半）自动下向焊、二氧化碳（半）自动焊、埋弧自动焊等焊六种。 3.3钨极氩弧焊：指用手工操作焊丝的一种惰性气体保护焊焊接方法。 4.施工准备 由现场施工项目经理组织，项目部管理人员参与，按准备工作计划，有序做好人力、物资、技术(含施工图深化设计)等准备工作，将施工准备工作贯穿于施工全过程(阶段施工准备、专业施工准备、工序施工准备)。 4.1技术准备 4.1.1熟悉技术图纸、讨论并进行技术交底。
铝合金门窗制作与安装标准及工艺要求 一、铝合金门窗的制作： 1.施工准备 材料准备 铝合金型材：门窗用铝合金型材的规格、系列、壁厚、氧化膜厚度、色泽应符合设计图纸及国家标准《铝合金建筑型材》GB5237-2012的要求。 玻璃密封胶：门窗用玻璃密封胶的颜色应和铝型材的颜色协调，其质量和技术性能应满足《建筑用硅酮结构密封胶》GB16776-2005的相关要求。 门窗附件：门窗配件的选用应符合工程具体规定（即设计图纸规定）。 主要机具 主要机具：手提式电锯、台钻、气动钻、气动双头锯床、冲床、仿形铣床、液压撞角机、钻铣两用床等。 作业条件 所有原材料必须具备出厂合格证,并经检验合格后方可使用。 必须具备完整的会签、审定的设计计算书，立面分格及节点大样设计图纸。工艺制作加工图等资料。 各型号门窗必须先制作一樘样品，经专业质检员检查合格后方可批量生产。 2施工工艺 工艺流程 选料→型材下料→铣切槽口、冲、钻孔工艺→框组装→胶条安装→包装及运输 操作工艺 各工艺程序必须严格按照国家规范和工艺加工图要求进行。 选料：按照设计图纸的材料要求，参照GB5237有关规定对型材表面质量进行检查，型材表面应无明显的凹陷、划痕、脱膜，端面无扭曲变形现象。 型材下料： a、按照工艺加工图所注尺寸进行划线、按线切割，划线切割应
结合所用铝合金型材的长度，长短搭配、合理用料，减少短头废料。切割时要注意表面处理的颜色一致，以免影响美观。 b、下料时，应严格按照设备操作规程进行，首先根据图纸及下料单确定下料尺寸，在批量生产加工时，先下一樘窗框的料，检验合格后，再投入批量加工生产，并做好三检工作，抽检率不低于10%，批量制作不足100樘抽检件数不得低于10件，以保证产品批量的合格率； c、根据型材的断面大小来调整锯床的进刀速度，以免机器损坏，造成锯片爆裂，型材变形等不良后果。 d、下料后的产品构件应按照工程、规格、数量的不同进行分别堆放，并分层用软质材料垫衬，避免型材表面受损； 铣切槽口、冲、钻孔工艺 a、中梃铣切：调试设备，做好润滑工作，在批量生产加工时，先进行铣切一樘，并且检验，保证中梃远端与边框两个远端距离中心连接点垂直且中梃外表面与边框外表面在同一平面内，检验合格后，再进行批量生产加工，且在批量生产加工过程中，使用深度尺进行检验中梃铣切是否合格，以保证产品批量的合格率； b、铣切、冲、钻时，应严格按照设备操作规程进行，并做好首检、中检、尾检的三检工作，抽检率不低于10%，批量加工数量少与100樘的抽检件数不得低于10件； c、型材不允许使用铁质工具夹直接加持，防止由于设备搬运或工件松动等原因影响铣切质量。 d、开启扇位置的排水孔数量为2个，开启部位距净空远端20mm，孔长30mm，孔高5mm。固定部位距净空远端20mm,中间间距≤600 mm，且排水孔需均匀分布,固定位置小于600 mm，只设一个排水孔。排水孔应加设排水孔盖。 e、加工后的产品构件应按照工程、规格、数量的不同进行分别堆放，并分层用软质材料垫衬，避免型材表面受损。 框组装： a、组框以前必须复检型材构件加工是否合格； b、把构件平放在操作平台上，安装组角钢片和角码，在另一只型材的待组角端部均匀涂组角胶；（如边框45°组角使用导流板组角式组角，需在每个角码两侧分别安装导流板，并在边框端部角码腔位置开孔两个，待边框组角后，再分别在已开孔位置注胶。此工艺增加

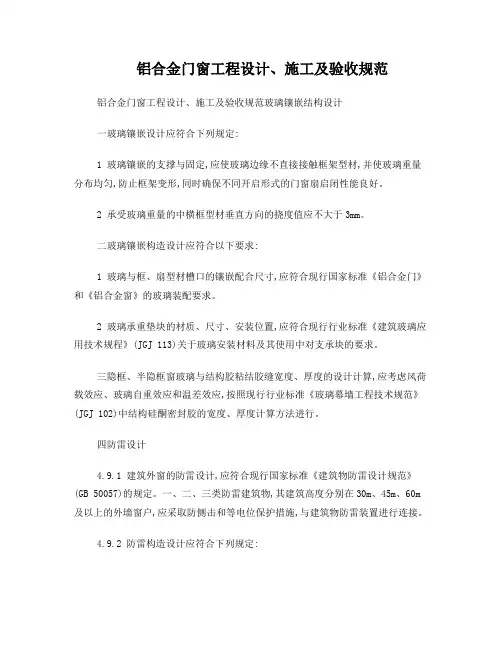

铝合金门窗工程设计、施工及验收规范 铝合金门窗工程设计、施工及验收规范玻璃镶嵌结构设计 一、玻璃镶嵌设计应符合下列规定： 1 玻璃镶嵌的支撑与固定，应使玻璃边缘不直接接触框架型材，并使玻璃重量分布均匀，防止框架变形，同时确保不同开启形式的门窗扇启闭性能良好。 2 承受玻璃重量的中横框型材垂直方向的挠度值应不大于3mm。 二、玻璃镶嵌构造设计应符合以下要求： 1 玻璃与框、扇型材槽口的镶嵌配合尺寸，应符合现行国家标准《铝合金门》和《铝合金窗》的玻璃装配要求。 2 玻璃承重垫块的材质、尺寸、安装位置，应符合现行行业标准《建筑玻璃应用技术规程》（JGJ 113）关于玻璃安装材料及其使用中对支承块的要求。 三、隐框、半隐框窗玻璃与结构胶粘结胶缝宽度、厚度的设计计算，应考虑风荷载效应、玻璃自重效应和温差效应，按照现行行业标准《玻璃幕墙工程技术规范》（JGJ 102）中结构硅酮密封胶的宽度、厚度计算方法进行。 四、防雷设计 4.9.1建筑外窗的防雷设计，应符合现行国家标准《建筑物防雷设计规范》（GB 50057）的规定。一、二、三类防雷建筑物，其建筑高度分别在30m、45m、60m及以上的外墙窗户，应采取防侧击和等电位保护措施，与建筑物防雷装置进行连接。4.9.2防雷构造设计应符合下列规定： 1 窗外框与洞口墙体连接固定用的连接件可作为防雷连接件使用，但要保证该连接件与窗框具有可靠的导电性连接。固定连接件与窗框采用卡槽连接时，则应另外采用专门的防雷连接件与窗框进行可靠的螺钉或铆钉机械联接。 2 窗外框与防雷连接件连接处，应先将其非导电的表面处理层除去，再与防雷连接件连接。 3 防雷连接导体可采用热浸镀锌处理的直径不小于8mm圆钢或同等截面积扁钢，导体应与建筑物防雷装置和窗框防雷连接件进行可靠的焊接连接。 4.10其它安全性设计 4.10.1开启门扇和固定门以及落地窗玻璃，必须符合现行行业标准《建筑玻璃应用技术规程》（JGJ 113）中的人体冲击安全规定。在人流出入较多，可能产生拥挤和儿童集中的公共场所的门和落地窗，必须采用钢化玻璃或夹层玻璃等安全玻璃。 4.10.2安装高度大于20m且其他地面人流较多的外墙窗户，应采用安全玻璃。 4.10.3推拉窗用于外墙时，必须有防止窗扇在负风压下向室外脱落的装置。 4.10.4高层建筑宜采用内开式窗或具有可靠防脱落限位装置的推拉式窗。 4.10.5有防盗要求的建筑外门窗，可采用夹层玻璃和可靠的门窗锁具，推拉门窗扇应有防止从室外侧拆卸的装置。 4.10.6为防止儿童或室内其他人员从窗户跌落室外，或者公共建筑管理需要，窗的开启扇应采用带钥匙的窗锁、执手等锁闭器具，或者采用铝合金花格窗、花格网、防护栏杆等防护措施。 4.10.7无室外阳台的外窗台距室内地面高度小于0.9m，必须采用安全玻璃并加设可靠的防护措施。窗台高度低于0.6m的凸窗，其计算高度应从窗台面开始计算。 4.11门窗立面建筑设计 4.11.1建筑外门窗立面尺寸，应根据天然采光设计要求的各类用房窗地面积比和
