通信管道规划建设及相关要求（分享）
管道建设规划原则
1、新、改建建筑物，楼外管道应与建筑物内管道相互衔接，工程须同步进行。
2、规划道路红线大于等于40米时，应在道路2侧修建管道，当小于40米时，管道应建设在用户较多的一侧，并预留过路管。（随建管道考虑）
3、通信管道应与市政其他管线同步建设。
路由及位置确定
路由确定：
1、选择路由应在管道规划的基础上进行，充分研究分路建设的可能（包括在道路两侧建设的可能）
2、以下两点应该避开：电蚀及化学腐蚀的地带，以及土质不稳定的地段
位置确定：
1、一般道路的建设位置按顺序依次选择：1）绿化带
2）人行道
3）慢车道不建议建设在快车道下（投资成本高，接入困难，线路施工维护不方便）
2、高等级公路上应按如下：1）中央分隔带下 2）路肩及边坡和路侧隔离栅内
3、管道建设位置宜选择在杆路同侧，有利于减少杆路承受能力
4、管道的中心线应平行于道路中心线或建筑红线
5、管道建设的位置应远离埋设较深的管线附近（远离雨水、污水等埋设深的管道）
容量的确定：
1、移动主要道路建设的管孔容量为1+1（1根栅格管+1根110实壁管）
管材的选择：
1、城市道路宜采用PVC材质的管材，郊区或野外长途管道宜选择高密度聚乙烯管（硅芯管HDPE）。
埋设深度（管顶至路面的距离）：
1、塑料管：人行道下（0.7米）车行道下（0.8米）
2、钢管：人行道下（0.5米）车行道下（0.6米）
弯曲及段长：
1、塑料管道段长最长不得超过200米，为了接入的方便，建议管道段长保持在100米左右。
2、塑料管道曲率半径为10米，同一段管道不应有反向弯（即S弯）或弯曲部分中心夹角小于90度（即U
型弯）。（曲率半径主要是用来描述曲线上某处曲线弯
曲变化的程度特殊的如：一个圆上任一圆弧的曲率半径恰好等於圆的半径）
管道铺设：
1、管群宜组成矩形，高度不宜小于宽度，但高度不宜超过宽度一倍
2、横向排列的管孔宜为偶数，宜与人孔托板容纳的光（电）缆数量吻合（查询托板容量）
3、管道铺设完成后应将管材的管口进行封堵
4、硬土地区，沟槽挖好后在沟底回填50mm的细土；对于做混凝土基础（或钢筋混凝土基础）的情况下，基础完成后在基础上回填50mm的细土
5、管道进入人孔或建筑物时，靠近人孔或建筑侧应做不小于2m长度的钢筋混凝土基础和包封
6、管孔内径大的管材应放在管群的下边和外侧，管孔内径小的管材应放在管群的上边和内侧
7、多层管道铺设时应分层填补管间空隙
8、九孔管接头部分应涂刷胶全剂，塑料管应插到底，挤压固定；承插式管应承插到底，固定牢固
9、塑料管之间的接头应错开
10、塑料管的标志应在上方
11、栅格塑料管管群应间隔3米左右用专用带捆绑一次，对于圆管应采用专用支架固定
12、塑料管采用非地下方式铺设时，应对塑料管采用防老化和机械损伤的保护措施
人手孔的设置
1、人手孔位置应在光电缆分支点、引上光缆汇接点、坡度较大的管线拐弯处，交叉路口或建筑物地下引入线入口处
2、交叉路口人手孔宜选择在人行道或绿化带内
3、人手孔位置不宜设置在建筑物正门、货物堆场、低洼积水处
4、穿过较宽的铁路和较宽的道路，应在其两侧设置人手孔
5、对于地下水位较高的地段，人手孔建筑应采用防水处理
6、人手孔采用混凝土基础，遇到土壤松软或地下水位较高时，还应增设碴石垫层或采用钢筋混凝土基础
通信管道项目 实施方案 规划设计/投资分析/产业运营
通信管道项目实施方案 通信管道最为常见的建筑材料一般为混凝土管、塑料管、金属管、石 棉水泥管等。但在现在的管道建设上，如果没有特殊要求，基本设计用塑 料管。塑料管分为单孔、2-12孔等。我们通信主要使用7孔梅花管和单孔 波纹管。 该通信管道项目计划总投资11870.63万元，其中：固定资产投资8867.05万元，占项目总投资的74.70%；流动资金3003.58万元，占项目 总投资的25.30%。 达产年营业收入21855.00万元，总成本费用17295.50万元，税金及 附加202.38万元，利润总额4559.50万元，利税总额5390.78万元，税后 净利润3419.63万元，达产年纳税总额1971.16万元；达产年投资利润率38.41%，投资利税率45.41%，投资回报率28.81%，全部投资回收期4.97年，提供就业职位341个。 提供初步了解项目建设区域范围、面积、工程地质状况、外围基础设 施等条件，对项目建设条件进行分析，提出项目工程建设方案，内容包括：场址选择、总图布置、土建工程、辅助工程、配套公用工程、环境保护工 程及安全卫生、消防工程等。 ......
管道基础分为天然基础、素混凝土基础和钢筋混凝土基础。在土质均匀、坚硬的情况下，敷设金属管、塑料管可以采用天然基础。在土质松软不均匀、有扰动的情况下一般采用钢筋混凝土基础。
通信管道项目实施方案目录 第一章申报单位及项目概况 一、项目申报单位概况 二、项目概况 第二章发展规划、产业政策和行业准入分析 一、发展规划分析 二、产业政策分析 三、行业准入分析 第三章资源开发及综合利用分析 一、资源开发方案。 二、资源利用方案 三、资源节约措施 第四章节能方案分析 一、用能标准和节能规范。 二、能耗状况和能耗指标分析 三、节能措施和节能效果分析 第五章建设用地、征地拆迁及移民安置分析 一、项目选址及用地方案
通信管道管道施工组织设计方案 工程名称: XX通信管道工程 工程地点: XX 编制人： 审核人： 编制单位: 编制日期:
目录 一、工程概况 (3) 二、施工依据及范围 (3) 三、施工部署…………………………………………3-4 四、施工技术措施及工艺……………………………4-5 五、质量、安全控制措施……………………………5-7 六、文明施工 (8) 七、工程交工验收 (8) 八、施工进度计划表 (9)
一、工程概况 本工程为配合外环路与XXX国道交接立交建设的需要进行的通信管道改造工程，建设沟程约2.815公里，建设管孔主要为5孔（655m）、12孔（540m）、13孔（530m）、15孔（660m）。 二、工依据及范围 （一）、施工依据： 1、按“原邮电部颁发的〈通信管道工程施工及验收技术规范〉 〈〈YDJ39-90〉〉的标准”施工。 2、按“中华人民共和国通信行业标准〈〈长途通信光缆塑料管道工程验收 暂行规定〉〉（YD5043-97）”进行施工。 （二）、施工范围： 本工程的施工范围为：按合同完成施工图设计的全部工作内容。 三、施工部署 1、成立工程施工领导小组及电话 2、安排施工队伍及材料进场 本工程暂定在2006年5月17进场，7月24日正式开工。施工人员 暂定50 人，其中工地负责人2名，工地安全员2名，质量检查员3 名（技术人员兼）
2、施工进度计划 本工程为配合道路改造建设，工期与道路工期的依赖性教大，总沟程 约2.815公里，折合31.68管孔公里。在施工条件满足的情况下，计 划总工期为70天，具体工期计划请参考施工进度计划表。 3、主要施工机具 四、施工技术措施及相关施工工艺 （1）本工程采用PVC增强型硬质塑料管，其管身无伤痕，管孔无变形。塑料管在埋设之前用钢锉锉磨管口，以免日后放光缆时刮伤光缆。 （2）管道段长：直线管道允许段长一般限制在120米以内，弯曲管道段长应相应缩短，管道弯曲的曲率半径一般不宜小于36米，曲线部分所夹圆心角不应大于90度，且在一段弯曲管道内不应有反向弯曲。 （3）管道埋深及其坡度，一般情况下管道的埋设深度按设计要求埋设，在特殊 如果管道埋深达不到上述要求,则采用150#混凝土或预制混凝土盖板进行包封。 为保证管道中积水的流动顺畅，管道的坡度一般最小不得低于2.5‰。 (4)一般情况下,手孔内相对位置孔高度差大于0.5米。进入手孔的管道，管底距手孔基础面一般不应小于0.3米。 （5）塑料管的敷设：塑料管敷设之前将管沟铲平，石质地段应在塑料管底层铺不小于10CM的碎石或沙，塑料管层与层及同层邻管之间为1CM，并将其间隙及管顶和两侧均用砂填充夯实，为防尘管道群弯曲不规则，管孔数较多的管群可用铁线捆绑及木桩固定，塑料管在易受外力损伤冲击的地段，采用10CM厚的100#混凝土全部包封。
新安路通信管线施工方案 第一章工程概况 本工程电讯管道专业施工作业应与其他专业相互配合，穿插进行。通信管道设在道路南侧人行道，距道路中心线19.5米，主干线采用１２根排管（３层*４），其中４根为?110PVC-U管，８根为７孔（７*?３２）梅花管，通信管道采用塑料排架固定，填细砂，排架间隔２米左右。 第二章施工组织方案 2.1施工准备 （1）备齐本工程采用的设计规、施工规、操作规程、检验标准及设计采用的标准图集。 （2）组织施工人员认真熟悉施工图纸及说明，准确领会设计意图，及时形成图纸审记录。约请业主、设计、监理进行技术交底。配合业主整理技术交底记录。 （3）根据施工图纸及说明和业主的具体要求，认真编制施工组织设计。 （4）项目技术负责人向各工种专业施工员、材料员、施工班组进行技术交底。 （5）根据设计图纸及说明，拟定本工程各种施工配合比。并随着工程进度，提前进行试配和检验工作。 2.2主要施工机具、设备、仪器需用计划
2.3 施工工序 2.3.1 测量放线方案 1、测量前的准备工作 （1）由项目技术负责人就本工程控制对放线专业测量工程师和放线工进行技术交底。明确测量总体安排及具体施工方法、要求。 （2）计算施工测量控制网，并绘制出测量控制网图。再在现场根据控制网,利用全站仪对所有控制点进行精确测定，并将他们与附近的道路等级点进行联测，使其坐标与高程统一为一个系统,建立高程控制点。控制点按半永久性要求设置，设置点应牢固、无沉降、变形及受现场施工影响的位置。建立施工方格控制网必须从整个施工过程考虑，基础和主体施工过程中均能应用所建立的施工控制网。并且在施工过程中经常复测校核，并将控制网延伸到施工影响区之外。 2、施工测量 （1）通信管道的施工测量，应按照设计文件及城市规划部门已批准的位置、坐标和高程进行。 （2）采用埋深测试仪对所有通信管道开挖位置进行测试，对是否有原有通讯、消防、管道等设施进行精确探测，以防止在开挖过程中破坏原有设施。如遇原有设施阻碍通信管道安装，必须及时告知甲方、设计、监理等单位，
园区通信管网建设规划方案 一、规划背景介绍 园区占地31.14公顷，地势较为平坦，交通条件便利，景观条件优越。地理位置位于南充市城郊工业区，紧邻市区，市政资源 丰富，网络、电力、通信、水源、交通等资源配套相对齐全。 园区是一个综合性极高的工业园区，内部涵盖厂房、办公、科研、居住生活、辅助等多个系统功能区。园区大致分四个功能区，分别为生产区、研发区、办公区和生活区。 整个工业园区强调整体性，园区内所有管理属于企业行为，必须要从集中管控的角度出发，所以园区通信一定要做到互联互通，消息高度一致。园区对接入的资源进行统一分配和管理，此处的 资源包括能源、水源、信息等。 通信管道建设已经被国家提倡为战略投资，因为其在现代社会中发挥了举足轻重的作用，园区等同于一个小型社会，所以通信 管网的建设也是企业的一项重要投资，它将为企业带来多方面的 效益体现，比如信息化的管理手段，多样化的通信手段。 通信管网建设目前已经现对比较成熟，因为随着现代社会发展，信息发展在社会发展中已得到广泛、成熟的应用。根据园区 整体规划，打造一个合理的管网是相当重要的一项工程，从精确 化管理的角度出发，把握通信管道的建设及其规模是保持企业健 康和可持续发展的重要手段。 近几年国家大力发展信息化产业，积极推动各项信息化基础建
设进程，无论是个人还是企业团体和政府组织都在直接或间接的 受到其影响。通信管道建设是所有信息化通信的基础，要建成一 个互联互通，信息高度一致的网络体系需要依靠强大的通信管道 来构建。在企业中使用到的各种各样的信息化管理手段，都需要 集中管理和异地管理，现代管理理念中提倡随时随地，它的前提是要有一个完善的网络来进行互联互通，所以建设一套完整的通 信管网体系是企业值得投资的一项大工程。 二、园区通信管网介绍 本规划为园区通信管网建设方案，主要对园区内的信息化系统需要使用到的管道网络进行规划，为后续信息化系统建设上 线打好基础。通信的基础是网络的建设，通信管网建设是为网 络提供基础线路通道，现代通信管道分有线和无线两种，本方 案只涉及到有线。 在现代工程理念中，网络是许多单一个体形成的集合，通信管网即大量通信管道组成的集合，它体现了高度集中和灵活 的网络特性。 设计参考： 1、50374-2006通信管道工程施工及验收规范 2、5007-2003 通信管道与通道工程设计规范 园区内部通信管网的建设属于小型、功能较少的管道系统，设计的时候主要考虑园区与外部的连接入口以及内部园区的 畅通和可扩展性，因此园区内管网的建设主要以符合企业需求 为主进行设计。
浅谈通信管线设计及维护管理信息系统应用 发表时间：2018-09-11T15:24:19.433Z 来源：《基层建设》2018年第23期作者：石毅 [导读] 摘要：随着当前时代信息的不断发展，各种以手工作业为主的管道管理和维护方式已经无法满足当前社会和管理过程的需求，在计算机网络和通信技术发展的过程中，以计算机网络技术和先进的通信技术为指导的管线设计和维护方式已经逐步的出现在人们应用和设计的过程之中。 广东海格怡创科技有限公司 摘要：随着当前时代信息的不断发展，各种以手工作业为主的管道管理和维护方式已经无法满足当前社会和管理过程的需求，在计算机网络和通信技术发展的过程中，以计算机网络技术和先进的通信技术为指导的管线设计和维护方式已经逐步的出现在人们应用和设计的过程之中。 关键词：通信管线；设计；维护； 前言：通信管道是网络信息传递的桥梁，其重要程度是不言而喻的。通信管道及线路的规划与设计在城市通信设施建设中占据很大的部分，其复杂程度也是相当之高。一个科学合理并且优质的通信管道才符合用户和城市发展的使用需求。 一、通信管道的规划 城市地下通信管道应按照“统一规划、统一建设、统一管理、资源共享、有偿使用”的原则纳入统一管理。城市通信网络地下管道建设是一项建设周期长、要求质量高、投资较大的工程项目，对这样的建设工程做好总体规划，可以使地下管道布局更加合理，进一步提高经济效益，加快建设速度。城市地下通信管道与公用设施关系密切，施工过程受天然气、电力、热力、给排水等管道的影响，因此地下通信管道建设应纳人城市总体建设规划，特别是城市道路、桥梁新建或改造，都要给通信管道预留位置。通信单位要与城市规划建设部门保持联系，认真了解城市建设现状、近期建设计划和中长期建设规划，认真了解工业区、商业区、办公区、住宅区、绿化休闲娱乐区等区域的具体规划，认真了解拟规划建设管道路由的地上地下建筑情况、土质情况和地下水位情况、冰冻层深度等，在掌握各方面情况的基础上才能做好地下通信管道建设规划，满足城市发展与建设的需要。 二、系统设计原则 系统设计原则是通信传输系统在管线运行过程中的保障和信息准确快速传递的主要标准。是为了能够满足通信管线在使用过程中的更好，更准确维护的过程，同时考虑了系统内容及功能向其他专业拓展的需要，系统遵循功能性，易用性、数据持久性、可移植性、可重用性、可扩展性和兼容性的设计原则。数据的分类编码严格遵循国家和行业标准；数据库中存储的图形及属性等信息满足系统的正常运行和用户日常工作的需求；提供友好的用户界面，具备良好的安全保密措施。 三、通信管道的设计 3.1 通信管道的定线和测量 通信管道的定线和策略工作是极为复杂的。其中，管道定线指的是通过已经确认的通信管道路由来制定通信管道的中心线、人孔以及手孔的位置。这一系列工作进行完成以后，在通过确定信息绘制出通信管道的各方面图像。而对中心线、人孔和手孔要从以下三个方面进行测量：①平面测量：平面测量是要将管道周围各个物体进行详细的勘察，根据周围的物体来绘制平面图。具体是指以通信管道中心线和手孔为中心，分别两米和三米范围中的一切物体。包含地面上下的建筑物，以及人、车、公共设施和自然环境等。②弯管道测量：弯管道策略指的是对一些弯曲的通信管道的中心线进行测量。③高程测量：高程测量指的是对地面各个点到拟定水平线之间距离的测量，从而绘制剖面图。高程又分为相对高程以及绝对高程，相对高程的水平线是又规划单位自足设定的，而绝对高程的水平线是又国家规定的统一水平位置。高程是有相对高程和绝对高程之分。从平均海面算起的高程，叫做绝对高程。我国现在是以黄海平均海面作为绝对高程的起点，叫做水准零点。但在局部地区，也可以假定一个水准点作为高程的起点，这种从假定水准点起算的高程，叫做相对高程。地面各点高程的差数叫做高度差。在管道工程中，一般采用相对高程进行高程测量。绝对高程也有时采用。采用绝对高程测量时，必须向市政规划部门索取沿管道由附近的水准点标高数值，以这个水准点标高数值为基础，引至管道路由上，进行管道高程测量。如果管道路由上没有水准点或距水准点很远，则可在管道路由的始点，找出一个永久性建筑物的台阶等，作为测量基点，并假定它的标高为 30m 或 50m，然后据这个标高进行管道高程测量。 3.2通信管道的路由勘察 通信管道的路由勘察是为了查看路由线路上的实际情况是否满足建设需要。通信管道路由制定的具体原则如下：①通信管道路由要符合城市整体的规划，要结合已有的、正在进行的和未来完成的建设项目，查看是否和这些建设规划产生冲突。②查看路由经过土质和周围环境，不能在修建在各种不符合规定的土质上。③通信管道应该建设在人员密集的区域，从而提高通信管道的经济效益和使用效率。④通信管道建设不能在对管道造成危害的地段，比如一些腐蚀性强的地方，这样容易造成通信管道的损害，从而影响到通信管道的通信质量。还尽量要避免经过河流以及轨道等。⑤还要避免在建设过程中影响到周围人的生活以及交通秩序等。对通信管道路由的勘察具体要从以下几点出发：①对地下建筑进行勘察，查看通信管道线路上是否存在地下建筑，比如停车场、地下室等。②勘察地上建筑以及自然环境，对各个地段建筑物进行详细的勘察并做好相应的记录。自然环境的勘察指的是树木、河流等。③对土质以及地下水进行勘察，要掌握这些东西的详细信息，从而分析出通信管道路由是否合理，以及对不合理的路由做出完善措施。 3.3 常用管材及管型种类 目前常用的管道材料可按材质、结构加以分类。按材质划分，主要有水泥管、塑料管和钢管三大类，其中新品的推出主要集中在塑料管上，主要有硬聚氯乙烯（PVC-U）、高密度聚乙烯（HDPE）及硅芯管等、按管材结构划分，主要有单孔管和多孔管两大类，其中单孔管主要有直壁管和波纹管两种、随着近年来光通信技术的广泛应用 $ 敷设大对数铜缆已逐年减少，因此多孔管先后推出了蜂窝型、梅花型及栅格型，同时多孔的分割也从等份分割转向按客户具体需求定制的不等份分割。 3.4通信管道的应用 在通行管道的设计中，对通信管道采用材料的研究也是极为重要的。它直接影响到通信管道在建成后投入使用后的质量，也关系到通信管道的工作效率。一个优质和满足城市建设需要的通信管道，才能为城市和人民带来更好的通信服务。材料和管道的选择具体可以从以下几点出发：①对通信管道容量的需求应该考虑到今后发展的因素，要满足城市建设的发展以及通行管道用户的增加。在对所需容量进行
一、施工要求 1、管沟挖深应在1.5米，沟底宽0.6-1米，沟底平整，用石粉夯实做0.1米厚垫层。管子敷设平整、接头牢固。浇灌混凝土后，必须养护7天以上，得到甲方书面确认后方可进行下一道工序。管沟回填应用石粉先覆盖0.3米后方能混土回填，每回填0.3米夯实3遍，直至与原路面平齐为止，如回填土下沉，由施工方负责。 2、人井应用24机砖砌制，井大小为净空长2.2米，宽1.4米，深 1.8米，井内应安装托板托架，上覆盖应用主筋φ18，付筋φ12钢筋，使用C25混凝土浇0.2米厚（保证m2承载10吨），井内用水泥浆粉刷，井盖安装复合材料，井盖安装应和路面齐平。 3、管道水泥包封厚度上部、左右两侧、底部至少应有0.05米，使用C15混凝土。 4 管道水泥包封钢筋采用φ6（国标盘圆），钢筋之间距离长不超过0.2米，宽不超过0.1米。 5 管道施工所用的混凝土应按国标准C15，现场搅拌机机械搅拌而成。 二、验收依据： 1、甲方将按《中华人民共和国通信行业标准本地网通信线路工程验收规范》YD5051-97和《通信管道建筑安装工程验收规范》的要求进行验收；或者工程施工前甲方制定验收标准，经甲乙双方签字确认后，按此标准进行验收。
2、乙方必须按甲方要求提供工程竣工资料。 三、工程造价和结算方式 1、工程造价： 本工程采取乙方包工包料方式承包，乙方包施工、包工期、包质量、包安全、包防卫措施。甲方提供施工主材：波纹管、梅花管、井盖，其他辅材均由乙方提供。 工程施工具体造价如下： 1.1、管沟：包括挖沟、敷设管子、水泥包封、回填、余土清运，按万元/公里。 1.2、人井：包括挖井及人井制作、配件安装，按元/孔。 2、结算方式： 2.1、工程按实际完工的工程量结算。工程量以甲方审核的公里数为准。乙方每完工1公里，经甲方验收合格后，甲方支付乙方1公里工程费的90%工程款。 2.2、甲方对乙方上报的工程量进行审核、验收，自审计定案下发之日起7个工作日内支付乙方90％工程价款，剩余10％工程款待工程质保期满(质保期为12个月)，工程无质量问题后支付给乙方。付款前乙方应开具相应金额的正规商业发票给甲方。 2.3、甲方将扣押乙方第1公里的工程价款作为乙方进场施工的保证金，待本期工程结束时原数返还。
电力及通信管道专项施工方案 一、工程概况 电力管道工程包括管槽土方开挖及回填、CPVC电力保护管铺设、涂塑钢管铺设、混凝土管道包封、三通电力工作井浇筑、人孔短井浇筑、T型电缆井、接地系统及电缆支架等； 通信管道工程包括管槽土方开挖及回填、七孔蜂窝管铺设、混凝土管道包封、70×90cm手孔井砌筑、90×120cm手孔井砌筑、120×170cm手孔井砌筑等； 二、工程特点分析及关键技术措施 2.1工程特点分析 本工程道路下埋设雨水、污水、给水、燃气、电力、通信、照明等管线。各专业管线纵横交错，专业管线难以避免的交叉，给现场的施工和协调带来较大困难。电力通信管线沟槽开挖时，地下给水、污水、排水已施工完进行隐蔽，管线的埋深和走向难以准确定位，增加了沟槽开挖的施工难度。 本工程的管线预埋工程，管线的材质（PVC管，玻璃钢管、镀锌钢管）、规格（￠160，￠110）较多，各种材质使用区域不同，容易混淆。 本地区当地雨水、暴晒天气较多的环境气候，对施工的安全顺利进行带来了不利因素。在安装时可能会出现洪涝灾害，路基冲垮，管道灌入泥浆等等，对施工管理带来较多的不利。 本工程由于受制于拆迁的影响，土建路基分段施工，周期较长，很难提供较大作业面。安装过程存在可施工时间不确定性，忙时投入大量人员，闲时等工较
多，对施工工期安排带来了不利因素，大大增加施工管理难度。 2.2 关键技术保证措施 严格按照路基下方综合管线剖面图施工，加强现场测量放线工作的监管，同时加强对已施工完毕雨水、污水等管线施工单位的沟通，确定管线的走向和埋设深度，开挖时采取机械开挖为主，人工开挖为辅，在管线交叉围采用人工开挖。对已施工完毕的管线，做好标示和警示带，防止后续施工破坏管线。 加强施工图纸的技术交底，严格按照图纸要求，人行道下方埋设PVC管，车行道和横穿过路分支管采用玻璃钢管，横穿涵洞采用镀锌钢管。施工过程中，应加强巡检和技术指导，避免管材混用。 降雨天气应对措施： 台风、雷暴雨天气或对工程施工极为不利，综合考虑多方面因素，采取行之有效的措施，严格把好质量关，合理安排施工，采取周密可行防备措施。 （1）积极做好防台风、雷暴雨天气施工的准备工作，如存储工棚加固、排水沟疏通、施工机具和电气产品的防雨措施，避免损失。 （2）主动与气象部门联系，掌握天气预报情况，做到未雨绸缪。 （3）切实抓好防洪抗汛的准备工作。在工程施工前首先应解决排水沟问题，即疏通原有的排水沟，低洼地段增设临时排水沟，保证雨季排水畅通，在设备上应多考虑抽水机等排水机械；生活设施、材料堆放等不要布置在低洼处，以免发生洪涝；同时成立专门防洪领导小组，积极加强与当地防洪机构的联系，及时掌握天气和雨情变化，早作安排准备，防患于未然。 （4）针对本工程项目较多工期较紧的特点，并考虑到受台风、雷暴雨天气影响较大的实际，在工期上综合多方面因素予以安排，尽量抢在晴天施工，台风、
附件2 通信管道建设技术规范 （2015年3月） 根据国家相关部门通信建设规范，结合目前通信运营商要求，制定本规范，有不明白之处，请及时向管理人员咨询，望严格按照本规范施工。 路由选择：通信管道建设最主要的是保证安全，所以在选择路由时一定考虑到管道将来的安全，如果预测到将来可能有影响管道安全的部位，应当在建设时采取相关措施，特殊路段经项目经理书面签字为准。 90x120手孔技术规范 一、内径：长120厘米、宽90厘米、深120厘米 二、喇叭口 1、喇叭口中心离井底80厘米，离上覆板40厘米 2、喇叭口外沿离PVC管口10厘米 3、喇叭口外沿离PVC管口下沿四边高度各10厘米 4、喇叭口内外沿为正方形，4以下孔管道内沿边长均为20厘米，外沿均为40厘米 5、喇叭口应在人井宽度的中心位置，即45厘米处 6、喇叭口应抹成圆弧状，窗口应堵抹严密，表面平光，不得浮塞 7、PVC管在喇叭口处应当按顺序排列整齐，不得外凸或内凹 三、墙体：用水泥砂浆砌24墙体并表面平光 四、上覆、井脖、井口的安装 1、墙体砌好后应在上方抹3厘米水泥砂浆垫层，然后放置上覆 2、上覆井口四周用水泥砂浆砌20-30厘米砖，作为井脖并抹光 3、井脖上方放置井口并固定 4、在绿化带中井盖应当在绿地平面10-15厘米，草地较多的应当在平面15-20厘米；其他路段应当与地面基本持平
五、井底：井底做10厘米混凝土基础并抹光 六、人井应当按照图纸井号和通信运营商采购管道的管孔位置分别喷字喷色 七、拉力环、积水罐、穿钉根据公司要求决定是否安装 八、70X80X100和100X100X120等手孔技术规范基本相同 九、尺寸一律为内经尺寸 十、手孔建成后清理好井内卫生 管道沟的开挖 一、管道沟开挖宽度根据孔数处理，开挖深度最少为1米 二、管道沟底部应当夯实、平整，不允许有石块等，避免损坏管材 三、管材上面10厘米应当回填细土，管道沟填平后应当夯实 四、清理好因为开挖管道沟造成的环境卫生 PVC管材的安装 一、要对每捆PVC管至少在两端进行绑扎 二、接口一定要牢固，否则从接口处进水造成管道不通 三、敷设PVC管应当尽量减少弯曲，过路口时应当用钢管或对PVC管进行水泥包封保护 四、拉管必须对地下管线、燃气等进行探测，出现问题应当立即采取有效措施，尽量减少损失 资料：管道竣工后应当及时上交准确的竣工资料，清点材料 济南环球市政工程有限公司 2015年3月日
电信管道是构成通信网络的重要组成部分，通信网络管道化既是乡镇城市化、城市现代化建设的客观要求，也是通信网络建设的发展方向。统筹规划，避免重复投资、重复建设，寻求一个最佳的建设、经营模式，在当前的电信市场竞争环境中显得尤为迫切和重要。 电信管道建设现状 众所周知，原中国电信作为全国最大的基础电信业务运营商，在分营之前，已投入巨资，进行大规模的通信网络建设和与之配套的管道建设，在全国所有大、中、小城市及重要乡镇，建成了规模庞大、覆盖面广的电信管道网。中国电信南北分拆后，这部分资源仍掌握在中国网通和中国电信手中，资源规模之大，覆盖面之广，是其他运营商所望尘莫及的。 近年来，随着电信业新的竞争格局的形成，电信运营商为了各自的业务发展，纷纷掘地破路，抢建管道。中国网通和中国电信两大电信运营商，尽管已拥有雄厚的管道资源，在已建城区无须再敷设管道，但在新建城区也同样要加入到管道的抢建中。漫步在一些城镇的街头巷尾，细心的人不难发现，在同一条人行道上，除水、电、气管道外，网通、联通、电信、移动、广电等所属企业的管道至少有五条并列敷设，地上各种井盖星罗棋布，地下多条管道纵横交错，形成了具有中国特色的城市道路景观。 目前，电信管道的建设大体有三种模式，除海南省、上海市等少数地区正在探索试行的“多家电信运营商联合建设”和“地方管道公司统一建设”两种管道建设、经营模式外，全国大多数城镇还处在“电信运营商各自为政、自建管道”的无序局面。其弊端和隐患是显而易见的。 首先，重复投资、重复建设造成资源和资金的巨大浪费。城市地下资源属国家所有，可利用空间是有限的，不允许无规划、随意占用；企业要发展，就必须节约资金、最大限度地降低建设成本。本来在同一条道路上敷设一条管道就能解决的问题却往往要敷设三条、五条管道，这样重复投资、重复建设，不仅造成地下资源的巨大浪费，而且造成企业人、财、物的巨大浪费，使这笔本应能够节省的资金不能投放到通信发展最需要的项目上。 其次，违背了乡镇城市化、城市现代化建设的客观要求。随着社会经济的不断发展，乡镇城市化、城市现代化建设的步伐越来越快，基础设施地下管道建设的种类越来越多，而且各行业都有自己的建设规范和要求。因此，任何一个城市建设规划，都必须充分考虑地下资源的有效利用和各种基础设施管道之间平行、交越的安全距离要求；管道按性质、用途归类敷设和尽量减少管道种类，已成必然。而多家同性质、同用途的电信管道要在同一条道路上各自敷设，这显然不符合乡镇城市化、城市现代化建设的客观要求。另外，同时有多家电信运营商在同一条道路上抢建管道，即使再宽阔的道路，也无法同时施工，反复破路、反复修复，井口星罗棋布的现象不可避免，这既影响了市容、市貌，也为城市现代化建设所不容。
通信管道规划建设及相关要求（分享） 管道建设规划原则 1、新、改建建筑物，楼外管道应与建筑物内管道相互衔接，工程须同步进行。 2、规划道路红线大于等于40米时，应在道路2侧修建管道，当小于40米时，管道应建设在用户较多的一侧，并预留过路管。（随建管道考虑） 3、通信管道应与市政其他管线同步建设。 路由及位置确定 路由确定： 1、选择路由应在管道规划的基础上进行，充分研究分路建设的可能（包括在道路两侧建设的可能） 2、以下两点应该避开：电蚀及化学腐蚀的地带，以及土质不稳定的地段 位置确定： 1、一般道路的建设位置按顺序依次选择：1）绿化带 2）人行道 3）慢车道不建议建设在快车道下（投资成本高，接入困难，线路施工维护不方便） 2、高等级公路上应按如下：1）中央分隔带下 2）路肩及边坡和路侧隔离栅内 3、管道建设位置宜选择在杆路同侧，有利于减少杆路承受能力 4、管道的中心线应平行于道路中心线或建筑红线 5、管道建设的位置应远离埋设较深的管线附近（远离雨水、污水等埋设深的管道） 容量的确定： 1、移动主要道路建设的管孔容量为1+1（1根栅格管+1根110实壁管） 管材的选择： 1、城市道路宜采用PVC材质的管材，郊区或野外长途管道宜选择高密度聚乙烯管（硅芯管HDPE）。 埋设深度（管顶至路面的距离）： 1、塑料管：人行道下（0.7米）车行道下（0.8米） 2、钢管：人行道下（0.5米）车行道下（0.6米） 弯曲及段长： 1、塑料管道段长最长不得超过200米，为了接入的方便，建议管道段长保持在100米左右。 2、塑料管道曲率半径为10米，同一段管道不应有反向弯（即S弯）或弯曲部分中心夹角小于90度（即U
龙源期刊网 https://www.doczj.com/doc/422936923.html, 浅论通信管道建设及优化思路 作者：闻军能 来源：《科学与信息化》2019年第16期 摘要在城市化进程不断加快背景下，城市的美化、亮化也得到了社会各界、政府的广泛关注。老旧城区空中线缆通过综合整治改造等方式治理杂乱现象也在逐步减少，各地城市通信管道建设施工中也更加重视起了地下管道敷设工艺院方法方面的深入研究。通过不断优化通信管道建设，不论是对城市化建设的进一步推进，还是对社会信息化高速传送网的建设及优化都具有重要意义。 关键词通信管道;建设策略;优化思路 前言 通信管道作为通信运营商的网络基础设施，其发挥的积极作用是不容忽视的，会直接影响到通信运营商缆线的有效接入，也关系着通信运营商的业务发展与市场的开拓。而就目前来看，随着社会经济、科技及信息化的高速发展，“仅提供缆线敷设路由”的通信运营商管道建设思路已经无法适应当前及未来的各项建设需求，今后的通信管道建设主要发展趋势是合理配置资源、高效提供接入。对此，各地相关部门应给予足够重视，从不同角度来优化通信管道建设，以此来确保其基础资源优势特点能够得到充分发挥。 1 通信管道的建设原则 首先，科学合理规划，由于通信管道建设和使用长期性及施工难度大的特点，为避免头疼医头、脚疼医脚现象，在市政规划同步，就应做好通信管网规划。在此基础上，要基于对不同类型城区、园区、主次干道路、业务场景的分析，结合通信行业的发展需求，通信管网的建设应按同步规划、分布建设的策略来合理优化配置通信管道资源。此外，还要加强与相关城建机构保持持续、稳定的联系，从不同角度来做好沟通交流，实现对前沿信息的准确、全面把握，对规划的新开发区、工业区各阶段的发展动态做出全面了解，要考虑到正式开发之前，需明确通信管道的切实需求，重视市政合建随路跟建等方案的制定与有效利用，对投资成本做出合理控制，充分体现出投资的科学合理化。最后，对于一些前期未做规划，正在实施的城市主次干道，需统筹通信运营商的综合需求，要始终坚持因地制宜原则，科学整合现有资源，对其网络能力做出合理评估，结合具体情况来有效落实通信管道连接及增补工作，不断完善通信基础管网资源。基于此，通过不断优化整合通信管网资源，提高城市通信管网的完整性与灵活性，加速促进城市全光网建设，全面提升城市信息化水平和能力[1]。 2 现代通信管道的优点
通信管道工程建设重点、难点梳理 1、通信管道工程系统结构（类别）：能否就系统结构多展开引申多阐述点 通信管道是结合通信网和城市近、远期发展规划要求而建设的。设置地下通信管道，可以大大满足通信线路的随时扩容需要，提供线路敷设的灵活性、方便性，提高线路网建设及维护的工作效率，确保通信线路的安全可靠性。由于通信的种类较多，网络彼此交叉重叠，需求管道的时间也不一样，因此，建立全程全网的通信网络通道十分重要。管道需与高速公路、公路、各类城市道路配套建设，以便建立可用的全程全网的管道资源平台。需同时满足多种城域网、多类通信线路及传输介质的需求。通信管道是集综合性、复杂性于一体的公共通道。 通信管道的体系应结合各运营商的通信机楼层次和布局、道路等级以及城市规划的土地利用功能来综合确定，具体包括骨干、主干、次干、一般、接入通信管道等五个层次。在建设过程中注意与城市道路相关的层次主要是前面四个，接入管道主要分布在建筑物周围和小区范围内。其中骨干管道侧主要敷设长途线路和局间中继线路，构筑一个城市的信息化高速公路；主干、次干、一般管道侧重主要敷设城域网的各类传输线路，管道容量依次递减。 通信管道按通信业务的特点和用途主要分成以下两大类：
1、城域网管道（长途通信管道）； 2、城区管道（主要道路管道、配线分支管道）。 2、常用管道设备与材料：能否就材料的功能、分类多阐述点 按管道材料分：镀锌钢管、PVC波纹管、PE管、三片式灰管、梅花管等； 各种管材其使用用途不一，依据环境选用，如：钢管是价格比较贵的管材，一般用于跨路、桥梁和管道埋深达不到要求时使用，而塑料管材使用最为广泛，优点很多，如结构独特灵活、摩擦阻力小、连接方便、柔性好，价格较低的特点。 按敷设类型分：直埋管、架空管、明装管； 按管道类型分：圆管、方管、波纹管、中空管、减噪管。 各时期使用的管道设备与材料有较明显的变化： 1、早期采用水泥管块建设方式，投资大，维修难； 2、现在采用波纹管、PE管、梅花管建设方式； 在管道工程建设中除了一些常用的管材外；黄沙、水泥、人井盖等也是管道工程的主要材料。 3、管道工程审减原因分布 主要表现在工程量、套用定额、材料价格（自购）、取费费率等方面。具体展开。。 根据现场施工规模，测量开挖的深度、管材根数、人手孔个数等据实结算；合理套用定额，防止误套、高套；自购材料结合当地同期信息价核减高套部分；取费费率要依照费率表进行结算，要审查计算式的
浅谈通信管道建设 【摘要】本文主要对通信管道建设方式、路由选择、管孔程式及容量、管材进行了简单的探讨。 【关键词】通信管道；建设方式；管道路由；管孔程式；容量；管材 在通信行业迅猛的发展前提下，通信管道建设作为战略性投资，随着城市新城区、开发区建设的加快以及老城区道路改造力度的加大，通信管道的建设量愈来愈大，投资愈来愈大，并且没有减缓的趋势，作为基础性建设，以及地下管道位置资源的有限性、城市道路建成后多年不许破路等行政规定，扩容难度和成本更大，只能一次性投资。管材、管孔程式及容量的选择是决定通信管道建设成本的主要因素。管孔多了而不能及时利用，造成资金的沉淀。把握通信管道的建设及其规模是运营商满足用户通信需求，保持企业健康和可持续发展的重要手段。综上通信管道的建设方式、管道程式的选择、管材的选取显得尤为关键，本文将就上述问题进行探讨。 一、建设方式的选择 1、水泥包封管道。水泥包封管道以其安全性高，在以往的工程设计中被广泛采用，但其投资较大，在一些特定的环境中已经退出历史舞台。但在对安全性要求高的地段尚未首选建设方式。 2、简易管道 2.1撼沙管道。在受到重力碾压情况较少、外界破坏可能性很小的情况下可以不必选择水泥包封管道，而选择造价相对较低的回填氺撼砂处理，这对于减小建设投资无疑是一个比较好的选择。 2.2回土管道。在相对安全的地段可以选择回填土的方式建设管道，这种建设方式无疑是最为节省投资的，在一定的环境下是不失为管道建设的首选方式。 3、人工顶管。在不具备开挖路面的条件下、距离较短的地段可以选择人工顶管的方式建设管道。 4、微控水平定向钻。在不具备开挖路面的条件下、距离较长的地段可以选择微控水平定向钻的方式敷设管道。 二、管道路由的选择 1、主干路由。首先掌握市政建设远期规划，包括用地性质、道路规划，根据局站分布、局站性质及其覆盖范围规划，确定远期管道的路由。主干管道着重于管道网络建设，根据局所总体规划，以局所为中心，建设覆盖整个局所范围的
省道S337线夏庄至罗山段改建工程 通 信 管 道 施 工 方 案 河南省洹通建设工程有限公司 省道S337线夏庄至罗山段改建工程S337XL-3项目部
第一章概况 1.1工程概况 本项目位于河南省信阳市息县境内，东起息县澺河东侧（K70+500）,本次设计通信线路全部采用电缆排管埋地敷设，本次设计仅包含通信电缆排管及人孔井的设计。 1.2 施工内容 1.本次设计依据相关规划，综合考虑道路周边用地性质、用户容量及分布等因素，并结合道路设计中的管线综合设计确定通信电缆排管数量、走向、路径及敷设方式。 2.本次设计中通信管道预埋12根排管，其中8根为7孔梅花管，电缆管道的管材采用Φ110PVC塑料管（硬聚氯乙烯管），过路时预埋12根排管，（4根Φ110PVC+8根7孔梅花管），主干管过路井均调整为三通井，非过路井均为直通井，相交路口预留情况见通信平面设计图纸。通信管道断面形式参见图集YD/T5162—2007《通信管道横断面图集》。 3.K70+500-K73+170通信管道位于北侧2 4.5米，K73+170-K74+900通信管道位于道路南侧23米位置。 4.为了避免以后破路，本次设计根据情况向外预留支管，每处支管按2根PVC及2根7孔梅花管考虑；支管底部标高控制在0.9米左右，过路支管、过路干管埋深及位置具体通信竖向设计及平面设计图。支管预留到红线外1米，端部暂作封口处理或设手孔井备用。施工完毕后，做好标记，预留支管位置可根据道路两侧用户情况进行现场调整。 5、电缆排管向人孔井侧排水坡度不小于0.3%，各终端人孔井出线排管要做好防水处理。 6、通信电缆排管在人行道下最小覆土深度为0.5米，车行道下最小覆土深度为0.7米，覆土不满足要求时，需采用素土混凝土包封处理。

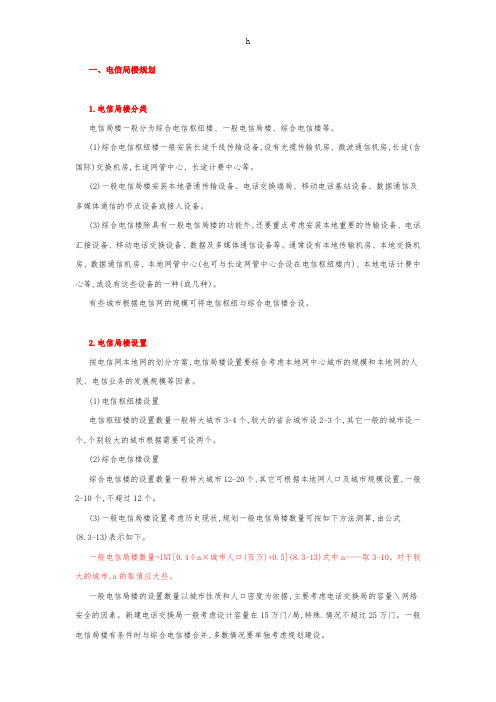

一、电信局楼规划 1.电信局楼分类 电信局楼一般分为综合电信枢纽楼、一般电信局楼、综合电信楼等。 (1)综合电信枢纽楼一般安装长途干线传输设备,设有光缆传输机房、微波通信机房,长途(含国际)交换机房,长途网管中心、长途计费中心等。 (2)一般电信局楼安装本地普通传输设备、电话交换端局、移动电话基站设备、数据通信及多媒体通信的节点设备或接入设备。 (3)综合电信楼除具有一般电信局楼的功能外,还要重点考虑安装本地重要的传输设备、电话汇接设备、移动电话交换设备、数据及多媒体通信设备等。通常设有本地传输机房、本地交换机房、数据通信机房、本地网管中心(也可与长途网管中心合设在电信枢纽楼内)、本地电话计费中心等,或设有这些设备的一种(或几种)。 有些城市根据电信网的规模可将电信枢纽与综合电信楼合设。 2.电信局楼设置 按电信网本地网的划分方案,电信局楼设置要综合考虑本地网中心城市的规模和本地网的人民、电信业务的发展规模等因素。 (1)电信枢纽楼设置 电信枢纽楼的设置数量一般特大城市3-4个,较大的省会城市设2-3个,其它一般的城市设一个,个别较大的城市根据需要可设两个。 (2)综合电信楼设置 综合电信楼的设置数量一般特大城市12-20个,其它可根据本地网人口及城市规模设置,一般2-10个,不超过12个。 (3)一般电信局楼设置考虑历史现状,规划一般电信局楼数量可按如下方法测算,由公式(8.3-13)表示如下。 一般电信局楼数量=INT[0.4÷a×城市人口(百万)+0.5](8.3-13)式中a——取3-10。对于较大的城市,a的取值应大些。 一般电信局楼的设置数量以城市性质和人口密度为依据,主要考虑电话交换局的容量＼网络安全的因素。新建电话交换局一般考虑设计容量在15万门/局,特殊.情况不超过25万门。一般电信局楼有条件时与综合电信楼合并,多数情况要单独考虑规划建设。
