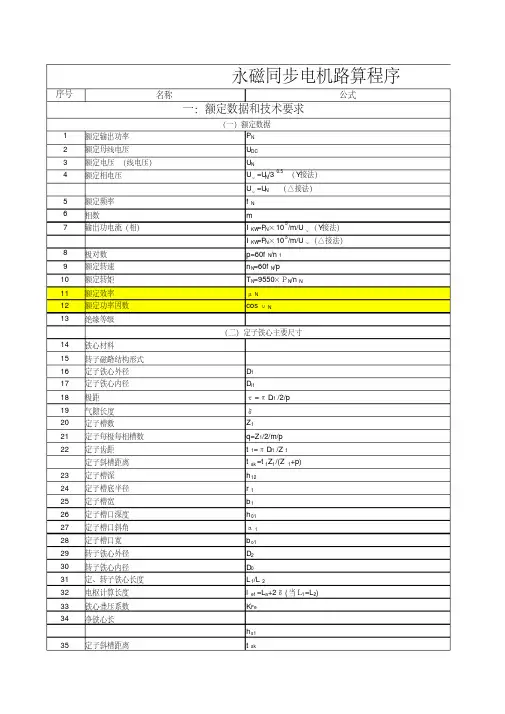

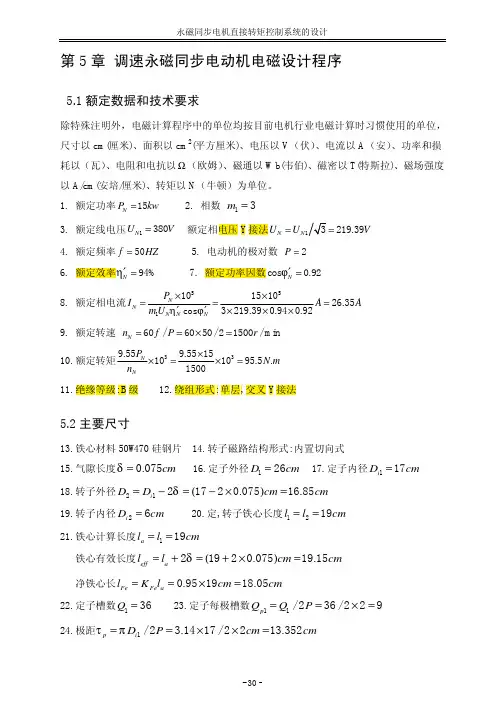

调速永磁同步电机的设计计算程序

永磁同步电动机电磁场计算中定转子空间相对位置确定的研究

第34卷第2期2004年3月 东南大学学报( 自然科学版) JO UR NAL OF S OUTHEA ST UNIVER SITY (Natural Science Edition) Vol 134No 12 Mar.2004 永磁同步电动机电磁场计算中定转子 空间相对位置确定的研究 刘瑞芳1,3 严登俊2 胡敏强1 (1东南大学电气工程系,南京210096)(2河海大学电气工程学院,南京210098)(3北京交通大学电气学院,北京100044) 摘要:采用通用有限元软件对永磁同步电动机电磁场分析时,存在着电动机定、转子轴线相对位置未知的问题,而确定这个相对位置是任意负载下磁场计算的前提.本文通过研究电动机电磁量之间的关系找到特定内功率因数角下气隙合成电势和内功率角的特征.提出一种相当于逆问题分析的处理方法,在不同定子电流初相位下进行计算,搜寻对应于特定内功率因数角磁场分布,从而求得定转子空间的初始相对位置. 关键词:永磁同步电动机;有限元;定转子空间相对位置 中图分类号:T M351 文献标识码:A 文章编号:1001-0505(2004)022******* Investigation in determining the relative position between stator and rotor of a PMSM in electromagnetic field calculation Liu Ruifang 1,3 Yan D engjun 2 Hu Minqiang 1 (1Department of Electrical Engineering,Southeas t Univers ity,Nanjing 210096,C hina)(2C ollege of Electrical Engineering,Hohai Univers ity,Nanjing 210098,C hina)(3School of Electrical Engineering,Beijing Ji aotong University,B eiji ng 100044,Chi na) Abstract:When designing universal finite ele ment sof tw are for analyzing the per manent magnet synchronous motors (PM S Ms),the relative position of the stator and rotor a xis remains unkno wn.How ever determining the relative position is a precondition for electroma gnetic field calculation.Through analyzing the basic relationship of variables in synchronous machines the characteristics of air gap resultant E M F and inner power angle under special inner po wer factor angle can be obtained.A technique similar to inverse problem solving is proposed in this paper.A series of electromagnetic field calculation under different armature current initial phase angles are carried out firstly,then through searching the field of special inner pow er factor angles the relative position of rotor and stator can be determined subsequently.Key words:PM S M;finite element method (FE M);relative position of stator and rotor 收稿日期:2003201222. 作者简介:刘瑞芳(1971)),女,博士生;胡敏强(联系人),男,博 士,教授,博士生导师,m qhu@https://www.doczj.com/doc/4217794695.html,. 在永磁同步电动机通用软件设计中,存在着电动机定、转子相对位置未知的问题,而确定这个相对位置是进行永磁同步电动机负载磁场计算的前提.现有文献多采用根据具体电动机的结构和槽号 分配来判断定、转子轴线相对位置[1~3].但对通用程序,软件系统应当具有自动判断定、转子初始相对位置的功能,否则会使用户对程序的干预大大增加,不易实现程序的自动化和通用化. 1 定转子空间相对位置的确定问题 根据M axwell 方程,永磁同步电动机的二维电磁场边值问题可以表述为

电机常用计算公式和说明

电机电流计算： 对于交流电三相四线供电而言，线电压是380，相电压是220，线电压是根号3相电压 对于电动机而言一个绕组的电压就是相电压，导线的电压是线电压（指A相 B相 C相之间的电压，一个绕组的电流就是相电流，导线的电流是线电流 当电机星接时：线电流＝相电流；线电压＝根号3相电压。三个绕组的尾线相连接，电势为零，所以绕组的电压是220伏 当电机角接时：线电流＝根号3相电流；线电压＝相电压。绕组是直接接380的，导线的电流是两个绕组电流的矢量之和 功率计算公式 p=根号三UI乘功率因数是对的 用一个钳式电流表卡在A B C任意一个线上测到都是线电流 极对数与扭矩的关系 n=60f/p n: 电机转速 60： 60秒 f: 我国电流采用50Hz p: 电机极对数 1对极对数电机转速：3000转/分；2对极对数电机转速：60×50/2=1500转/分在输出功率不变的情况下，电机的极对数越多，电机的转速就越低，但它的扭矩就越大。所以在选用电机时，考虑负载需要多大的起动扭距。 异步电机的转速n=(60f/p)×(1-s)，主要与频率和极数有关。 直流电机的转速与极数无关，他的转速主要与电枢的电压、磁通量、及电机的结构有关。n=(电机电压-电枢电流*电枢电阻)/(电机结构常数*磁通)。 扭矩公式 T=9550*P输出功率/N转速 导线电阻计算公式： 铜线的电阻率ρ＝0.0172， R＝ρ×L/S (L＝导线长度，单位：米，S＝导线截面，单位：m㎡) 磁通量的计算公式： B为磁感应强度,S为面积。已知高斯磁场定律为：Φ=BS 磁场强度的计算公式：H = N × I / Le 式中：H为磁场强度，单位为A/m；N为励磁线圈的匝数；I为励磁电流（测量值），单位位A；Le为测试样品的有效磁路长度，单位为m。 磁感应强度计算公式：B = Φ/ (N × Ae)B=F/IL u磁导率 pi=3.14 B=uI/2R 式中：B为磁感应强度，单位为Wb/m^2；Φ为感应磁通（测量值），单位为Wb；N为感应线圈的匝数；Ae为测试样品的有效截面积，单位为m^2。 感应电动势 1)E＝nΔΦ/Δt（普适公式）｛法拉第电磁感应定律，E：感应电动势(V)，n：感应线圈匝数，ΔΦ/Δt:磁通量的变化率｝ 磁通量变化率=磁通量变化量/时间磁通量变化量=变化后的磁通量-变化前的磁通量 2)E＝BLV垂(切割磁感线运动)｛L:有效长度(m)｝ 3)Em＝nBSω（交流发电机最大的感应电动势）｛Em:感应电动势峰值｝ 4)E＝BL2ω/2（导体一端固定以ω旋转切割）｛ω:角速度(rad/s)，V:速度(m/s)｝

GUI设计的简易计算器附程序

电子信息工程系实验报告 课程名称：MATLAB 应用 实验项目名称：GUI 计算器设计 实验时间：2012-11-22班级：测控081姓名：学号：810707132实验目的: 1.熟悉MATLAB 的菜单设计方法 2.熟悉MATLAB 的主要控件使用方法 3.熟悉MATLAB 的GUI 设计流程 4.运用MATLAB 的GUI 设计一个简单的计算器 实验环境: MATLAB7.8 实验内容: function varargout =jisuanqi1(varargin)%JISUANQI1M-file for jisuanqi1.fig %JISUANQI1,by itself,creates a new JISUANQI1or raises the existing %singleton*.%%H =JISUANQI1returns the handle to a new JISUANQI1or the handle to %the existing singleton*.%%JISUANQI1('CALLBACK',hObject,eventData,handles,...)calls the local %function named CALLBACK in JISUANQI1.M with the given input arguments.%%JISUANQI1('Property','Value',...)creates a new JISUANQI1or raises the %existing singleton*.Starting from the left,property value pairs are %applied to the GUI before jisuanqi1_OpeningFunction gets called.An %unrecognized property name or invalid value makes property application %stop.All inputs are passed to jisuanqi1_OpeningFcn via varargin.%%*See GUI Options on GUIDE's Tools menu.Choose "GUI allows only one %instance to run (singleton)".%%See also:GUIDE,GUIDATA,GUIHANDLES %Edit the above text to modify the response to help jisuanqi1 %Last Modified by GUIDE v2.505-Dec-201022:24:59 %Begin initialization code -DO NOT EDIT gui_Singleton =1;成 绩： 指导教师（签名）：

永磁同步电机交直轴电感计算

参数化扫描的有问题，但是趋势应该差不多 《永磁电机》 永磁同步电机分为表面式和内置式。 由于永磁体特别是稀土永磁体的磁导率近似等于真空磁导率，对于表面式，直轴磁阻和交轴磁阻相等，因此交直轴电感相等，即Ld=Lq，表现出隐极性质。对于内置式，直轴磁阻大于交轴磁阻（交轴通过路径的磁导率大于直轴），因此Ld

效应，则气隙磁压降为H H=H H H=H H H0H=H H0 Φ HH H ,式中，Ф为每极磁通；δ为气隙 长度；τ为极距；La为铁心长度。 调速永磁同步电机转子结构分为表面型和内置型。由于永磁体特别是稀土永磁体的磁导率近似等于真空磁导率，对于表面式，直轴磁阻与交轴磁阻相等，因此交直轴电感相等，即Ld=Lq，表现出隐极性质。而对其他结构，直轴磁阻大于交轴磁阻，因此Ld

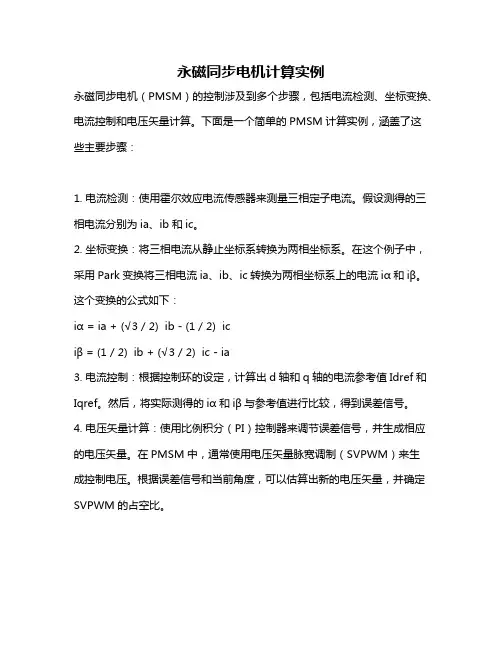

永磁同步电机基础知识

（一）PMSM的数学模型 交流电机是一个非线性、强耦合的多变量系统。永磁同步电机的三相绕组分布在定子上，永磁体安装在转子上。在永磁同步电机运行过程中，定子与转子始终处于相对运动状态，永磁体与绕组，绕组与绕组之间相互影响，电磁关系十分复杂，再加上磁路饱和等非线性因素，要建立永磁同步电机精确的数学模型是很困难的。为了简化永磁同步电机的数学模型，我们通常做如下假设： 1）忽略电机的磁路饱和，认为磁路是线性的； 2）不考虑涡流和磁滞损耗； 3）当定子绕组加上三相对称正弦电流时，气隙中只产生正弦分布的磁势，忽略气隙中的高次谐波； 4）驱动开关管和续流二极管为理想元件； 5）忽略齿槽、换向过程和电枢反应等影响。 永磁同步电机的数学模型山电压方程、磁链方程、转矩方程和机械运动方程组成，在两相旋转坐标系下的数学模型如下： （1）电机在两相旋转坐标系中的电压方程如下式所示： 叫=RJd + Ld - — 3趴 at 此 dt 其中，Rs为定子电阻；ud、uq分别为d、q轴上的两相电压；id、iq分别为d、q轴上对应的两相电流；Ld、Lq分别为直轴电感和交轴电感；为电角速度；巾d、Wq 分别为直轴磁链和交轴磁链。 若要获得三相静止坐标系下的电压方程，则需做两相同步旋转坐标系到三相静止坐标系的变换，如下式所示。 / X cos 8 一sin。 （22 、 2 / \ = cos（。一—-sm(8— 3 3 宀 2 2 cos(& + -?r) 一sin(8 + - I 3 3丿 （2）d/q轴磁链方程： 其中，Wf为永磁体产生的磁链，为常数，,而◎=% 是机械角速度，P为同步电机的 极对数，3c为电角速度，eO为空载反电动势，其值为

永磁直流电机设计

永磁直流電機設計 1.電機主要尺寸與功率,轉速的關系: 與異步電機相似,直流電機的功率,轉速之間的關系是: D22*Lg=6.1*108*p’/(αP*A*Bg*Ky*n) (1) D2 電樞直徑(cm) 電机初設計時的主要尺寸 Lg 電樞計算長度(cm) 根據電机功率和實際需要確定 p’計算功率(w) p’=E*Ia=(1+2η)*P N/3η E=Ce*Φ*n*Ky=(P*N/60*a)*Φ2*n*Ky*10-8 Ce 電勢系數 a 支路數在小功率電機中取a=2 p 极數在小功率電機中取p=2 N 電樞總導体數 n 電机額定轉速 Ky 電樞繞組短矩系數小功率永磁電机p=2時,采用單疊繞組Ky=Sin[(y1/τ)*π/2] y1繞組第一節矩 αP 極弧系數一般取αP=0.6~0.75 正弦分布時αP=0.637 Φ每極磁通Φ=αP*τ*Lg*Bg τ極矩(cm) τ=π*D2/P Bg 氣隙磁密(Gs) 又稱磁負荷對鋁鎳Bg=(0.5~0.7) Br 對鐵氧体Bg=(0.7~0.85) Br, Br為剩磁密度 A 電樞線負荷 A=Ia*N/(a*π*D2)Ia電樞額定電流對連續運行的永磁電動机,一般取A=(30~80)A/cm另外電機負荷Δ= Ia/(a*Sd),其中Sd=π*d2/4 d為導線直徑.為了保証發熱因子A*Δ≦1400 (A/cm*A/mm2 )通常以電樞直徑D2和電樞外徑La作為電机主要尺寸,而把電動機的輸出功率和轉睦為電机的主要性能,在主要尺寸和主要性能的基礎上,我們就可以設計電機了. 在(1)式的基礎上經過變換可為:

D22*Lg*n/P’=(6.1*108/π2)*1/(αP*Bg*A)=C A 由上式可以看, C A的值並不取決於電機的容量和轉速,也不直接與電樞直徑和長度有關,它 僅取決於氣隙的平均磁密及電樞線負荷,而Bg和A的變化很小,它近似為常數,通常稱為電機 常數,它的導數K A=1/C A=(p’/n)/(D22* Lg)∞αP*Bg*A 稱為電機利用系數,它是正比於單位電 樞有效体積產生的電磁轉矩的一個比例常數. 2.直流電機定子的確定 2.1磁鋼內徑 根據電機電樞外徑D2確定磁鋼內徑 Dmi=D2+2g+2Hp 其中g為氣隙長度,小功率直流電機g=0.02-0.06cm ,鐵氧體時g可取得大些,鋁鎳鈷磁 鋼電機可取得較小,因鐵氧體H C較大.氣隙對電機的性能有很大的影響,較小的g可以使電樞 反應引起的氣隙磁場畸變加劇,使電機的換向不良加劇,及電機運行不穩定,主極表面損耗和 噪音加劇,以及電樞撓度加大,較大的氣隙,使電機效率下降,溫升提高. 有時電機磁鋼采用極靴,這樣可以起聚磁作用,提高氣隙磁密,還可稠節極靴 形狀以改善空載氣隙磁場波形,負載時交軸電樞反應磁通經極靴閉,合對永磁磁 極的影響較小.但這樣會使磁鋼結構复雜,制造成本增加,漏磁系數較大,外形尺 寸增加,負載時氣隙磁場的畸變較大.而無極靴時永磁體直接面向氣隙,漏磁系數小,能產生較多的磁通,材料利用率高,氣隙磁場畸變,而且結構簡單,便於生產. 其缺點是容易引起不可逆退磁現象. Hp 極靴高(cm) 無極靴結構時Hp=0 2.2磁鋼外徑 Dm0=Dmi+2Hm (瓦片形結構) Hm 永磁體磁路長度,它的尺寸應從滿足(1)有足夠的氣隙磁密(產生不可逆退磁),(2)在要求的任何情運行狀態下會形成永久性退磁等方面來確定,一般Hm=(5~15)g Hm越大,則氣隙磁密也越大,否則,則氣隙磁密也越小. 2.3磁鋼截面積Sm 對于鐵氧體由于Br小,則Sm取較大值,而對于鋁鎳鈷來說, Br較大,則Sm取小值. 環形鐵氧體磁鋼截面積: Sm=αP*π*(Dmi+Hm)Lg/P (cm)
