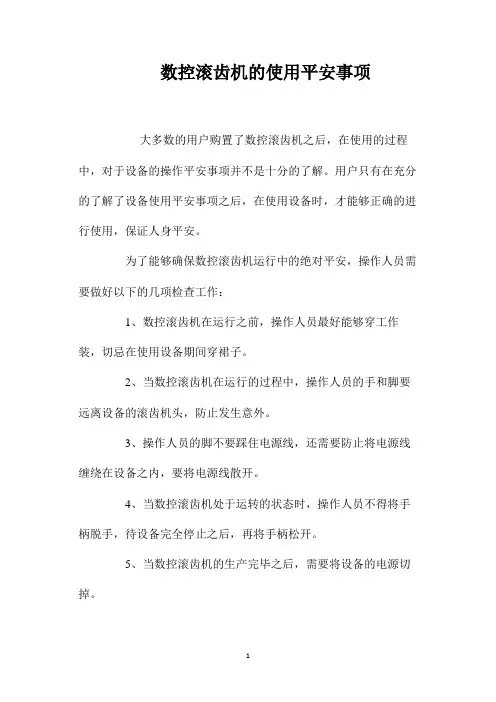

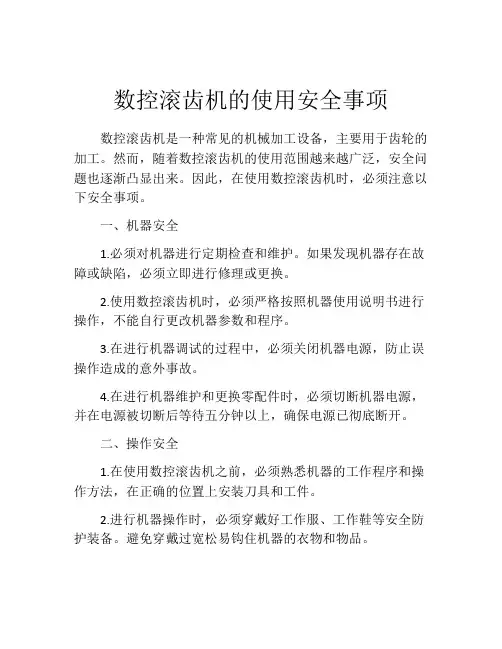

数控滚齿机的使用要点
数控滚齿机的运用范围广泛，能够为各大行业的生产带来一定的帮助。正是因为，这种设备能够为企业的生产带来一定的帮助，因此，在使用中，需要掌握一定的使用要点。
1、当数控滚齿机在使用时，如果限位开关断开了，设备将无法实现正常的工作。因此，在使用设备之前，一定需要对开关进行检查，查看开关是否完好无损，能否让设备实现正常的运行。
2、SQ开关属于终点开关，当数控滚齿机将工件加工完毕之后，就能够让设备自动停止工作。
3、数控滚齿机的冷却系电动机，只有在主轴电动机起动后才能用转换开关Q2作。
4、数控滚齿机中的熔电器能够对整个电路短路起到保护的作用，在使用设备之前，也需要对熔电器进行检查，以确保它能够正常使用。
数控滚齿机的构造并不是分的复杂，各个不同的部件能够发挥不同的作用，在使用的过程中，只有各个部件都能够保持正常的使用时，才能够将设备的最大价值发挥出来。因此，在使用设备之前或者是使用设备之后，都需要对设备进行检查，让设备实现更好的运作。
第 1 页共 1 页
编号：SM-ZD-92934 滚齿机操作规程 Through the process agreement to achieve a unified action policy for different people, so as to coordinate action, reduce blindness, and make the work orderly. 编制：____________________ 审核：____________________ 批准：____________________ 本文档下载后可任意修改
滚齿机操作规程 简介：该规程资料适用于公司或组织通过合理化地制定计划，达成上下级或不同的人员之间形成统一的行动方针，明确执行目标，工作内容，执行方式，执行进度，从而使整体计划目标统一，行动协调，过程有条不紊。文档可直接下载或修改，使用时请详细阅读内容。 1、工作前 a.查验“交接班记录”。 b.检查操作手柄、手轮、开关、旋钮是否处在正确位置，操纵是否灵活，安全装置是否齐全、可靠，各部位状态是否良好。 c.检查油池、油箱中油量是否充足，油路是否畅通；擦净导轨面灰尘；按润滑图表的要求做好润滑工作。 d.检查液压、冷却系统是否正常，低速空车运转3-5分钟，检查各部位运转是否正常。 2、工作中 a.严禁超性能使用机床。
b.禁止在机床的导轨表面、油漆表面放置物品。 c.齿轮毛坯必须牢固地安装在心轴上，如同时安放多件毛坯，其端面应紧密靠拢，各接触面间不得有杂物。 d.滚刀杆装到主轴上时，用刀杆紧固螺栓固定；滚刀装上后，再将后轴承装上，用压板压紧，最后将滚刀紧固。 e.当滚切不同螺旋角时，刀架角度板动后应紧固。 f.加工第一只工件时，先要用手动慢进给进行试切。 g.根据被加工零件规格，应正确计算各挂轮架齿轮的齿数，啮合间隙要适当；根据齿轮滚动宽度调整好刀架形成挡块。 h.按工件材料、齿数、模数及滚刀耐用情况，选用合理的切削量，并根据加工直齿和斜齿调整好差动离合器，脱开或接通。 i.滚齿中要经常检查工件、刀具及挂轮架齿轮的紧固情况，防止松动。 j.当调整挂轮、装夹工件及更换刀具时，应停机进行。加工中需停机时，应先退出刀具。 k.有液压平衡装置的滚齿机，在顺铣时应注意按机床规
YKX3132、YKX3132M数控滚齿工培训教材
1、YKX313 2、YKX3132M数控滚齿机由重庆机床厂制造，机床的工作原理和主要用途：
此机床采用了齿轮滚刀连续分齿的方法圆柱直齿轮、斜齿轮、小锥度齿轮、鼓形齿轮及花键。 此机床是高效型二轴、三轴此机床数控滚齿机。适用于汽车、拖拉机等大比量加工齿轮的行业使用。 此机床承受重负荷强力切削和高速切削，采用高速钢涂层滚刀滚切，其切削速度可达到V 切=70-120m/ min. 机床精度以精滚切齿为准，保证GB10095-2001的6-6-7级精度。 此机床结构简单、钢性好、效率高、操纵简单，具有手动操作和一次、二次方框循环。 2、YKX3132、YKX3132M数控滚齿机操作面板各按钮功能及如何使用
；EDIT（或编辑）AUTO：自动 MDI：手动数据输入；
HNDL：手轮； JOG：手动； ZRN：机床回原点 手动手轮进给倍率开关“X10”“X100” 3、数控滚齿机各指令功能及使用 YKX3132数控滚齿机各指令功能及使用： M03 主电机起动M54向前窜刀 M05 主电机停止M10冲屑开M11冲屑关M07 冷却开M56窜刀停止 M09 冷却关M02 程序结束
M52外支加上升M50 工件夹紧；M53外支架下降M51工件放松 YKX3132M数控滚齿机各指令功能及使用： M03 主轴起动M20 外支架下降 M05 主轴停止M21外支加上升M07 冷却开M26冲屑开 M09 冷却关M27冲屑关 M10 工件夹紧；M89排屑开 M11工件放松; M89排屑关
YCK-6032/6036 数控车床使用维修说明书
目录 前言 (1) 第一章机床特点及性能参数 (2) 1.1 机床特点 (2) 第二章机床的吊运与安装 (5) 2.1 开箱 (5) 2.2 机床的吊运 (6) 2.3 机床安装 (7) 2.3.1 场地要求 (7) 2.3.2 电源要求 (7) 第三章机床的水平调整 (8) 第四章机床试运行 (9) 4.1 准备工作 (9) 4.2 上电试运行 (9) 第五章主轴系统 (10) 5.1 简介 (10) 5.2 主轴系统的机构及调整 (11) 5.2.1 皮带张紧 (11) 5.2.2 主轴调整 (12) 5.3 动力卡盘 (12)
第六章刀架系统 (13) 第七章进给系统 (13) 第八章液压系统 (14) 8.1 液压系统原理 (14) 8.2 液压油 (15) 第九章润滑系统 (15) 9.1 移动部件的润滑 (15) 9.2 转动部件润滑 (15) 9.3 润滑油 (16) 第十章机车冷却系统及容屑装置 (17) 第十一章机床电气系统 (18) 11.1 主要设备简要 (18) 11.2 操作过程： (18) 11.3 安全保护装置： (19) 11.4 维修： (19) 第十二章维护、保养及故障排除 (24)
欢迎您购买我厂产品，成为我厂的用户 本说明所描述的是您选用的我厂YCK-6032/6036 标准型全功能数控车床。该车床结构紧凑，自动化程度高，是一种经济型自动化加工设备，主要用于批量加工各种轴类、套类及盘类零件的外圆、内孔、切槽，尤其适用轴承行业轴承套圈等多工序零件加工。该机床采用45 °斜床身，流畅 的排屑性能及精确的重复定位功能，可实现一台设备同时完成多道工序，提高了劳动效率，为工厂节省了人力资源，并且尺寸精度大大提高，一次装料可进行多次循环加工，可实现一人操作，看护多台机床。避免了传统车床自动送料车床的二次加工，使得多工序的产品能够一次性加工完成，实现了大批量多品种高精度零件的自动化生产。

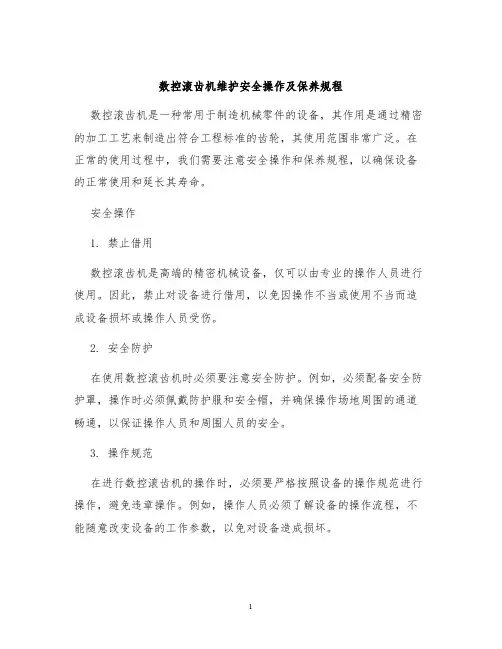

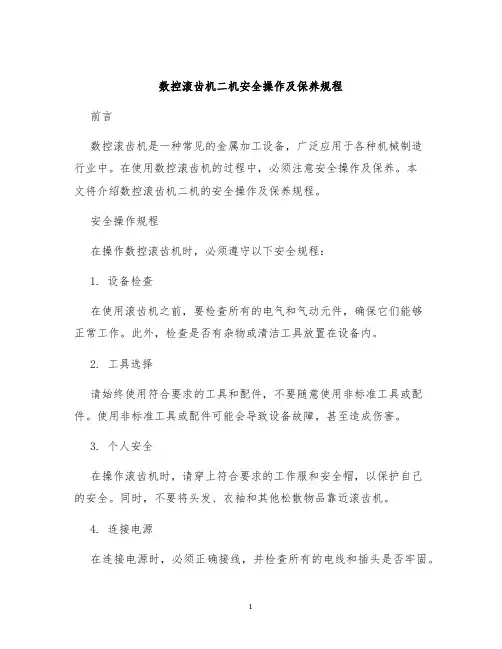

数控滚齿机操作规程 1、操作者必须熟悉本设备结构性能，传动原理以及加工应用程序，经考试合格取得操作证后方可独立操作。 2、操作者要认真做到“三好”（管好、用好、修好）“四会”（会使用、会保养、会检查、会排除故障）。 3、操作者必须遵守使用设备的“五项纪律”和维护设备的“四项要求”的规定。 4、操作者要随时按照“巡回检查内容”的要求对设备进行检查。 5、严格按照设备用油要求进行加油，做到润滑“五定”（定时、定点、定量、定质、定人）。 6、严禁移动或损坏机床上的警示标牌。 7、多人操作时，相互间应协调一致。 8、严禁超负荷、超规范使用设备。 9、当设备停机八小时以上，应先启动机床液压润滑5—10分钟，然后再用手动方式运转各运动轴，查看各部运转是否正常；确认运转正常、润滑良好、无任何报警、方能开始工作。 10、工作前必须正确安装刀具。 （1）刀具的内孔、端面与心轴及垫圈的接触面要清洁、配合要适当。（2）刀具规格、锥度不符不得装卡。 （3）装卡的刀具必须紧固。 11、加工扇形齿轮时必须对工作台进行平衡配重。 12、工作前根据工件材质、技术参数、刀具材料合理选择切削用量，正确编写加工程序，核对无误后方能进行试切及工件加工。 13、多工件堆积切削时，相互接触面要平整清洁，不得有铁屑等杂物。 14、在吊装（卸）工件时必须根据工件的重量和形状选用安全的吊具和方法，不得碰撞机床。 15、装卡工件要紧固牢靠，不得松动。 16、当切削不同螺旋角齿轮时，刀架转度后应紧固牢靠。
17、使用自动对刀时注意降低倍率开关档位，设备运转中禁止变速。 18、禁止使用磨钝了的刀具进行切削。 19、禁止在设备上堆放杂物、工具和附件，严禁用撞击方式进行工件找正。 20、工作中注意防止冷却液混入液压系统，防止棉纱等废弃物掉入机床内部。 21、未经许可禁止打开电控柜。 22、启动程序刚开始工作时，右手作好按程序停止按钮的准备，程序在运行当中手不能离开程序停止按钮，如有紧急情况立即按下程序停止按钮。 23、使用手轮或快速移动方式移动各轴时，一定要看清各轴方向`“＋、－”号标牌后再移动。移动时先慢转手轮观察机床移动方向无误后方可加快移动速度。 24、加工过程中认真观察切削时的冷却状况，确保机床、刀具的正常运行及工件加工质量。 25、遵守岗位责任制，机床由专人使用、管理，严禁擅自离开岗位。 26、注意观察机床液压、气压的工作压力以及油箱内的温升是否正常。 27、当环境温度低于15℃时，必须保证液压系统连续工作。 28、修改程序的钥匙在程序调整完后要立即拿掉，不得插在机床上（由操作者保管），以免无意改动程序。 29、及时清理铁屑及杂物，保持切削油必要的清洁度。 30、注意观察机床稳压柜、电柜空调、油制冷单元、排削装置等辅助设施运行是否正常；及时倒掉制冷设施的冷凝水，避免油质乳化，保持环境整洁。 31、更换内、外刀架或拆装后立柱时，应十分小心，确保各种电源电缆、信号电缆、液压管线完好无损。 32、机床发生故障时，应立即通知维修人员处理。当设备发生事故时，应保持现场并立即报告公司和设备科。 33、下班前15分钟应停机清扫设备，清扫部位按照“设备巡回检查内容”的有关规定进行，并认真填好交班记录；不允许采用压缩空气清洗机床、
数控铣床操作流程 一.开机上工件和打表 在机床的右边打开上电→按操控面板开机键开启系统→选 择回零键→按循环启动键→上工件→打表→OK 二.分中及座标系设定 分中之前先把分中棒装夹好→选择F4(加工监控)→按F3MDI输入→编辑程序如(M03 S300) →按确定键→按循环启动键 →按返回键→按F1(座标切换)一直切换到相对座标→按手轮键→用手轮调到相对应的座标碰数完成后→在操控面板输入(如X O)按F3相对座标清零→当X Y都清零后按暂停键→按复位键→返回键→按F3(偏置/设定)→按F1(工件座标系) →按上下左右键选择(G54)座标→按F1(载入机械座标)载入(G54 X Y)相对应的机械座标→按返回键回到(偏置/设定)里面→按自动模式键→按F3(自动对刀)→按F1(自动对刀启动)→自动对刀完成→按手轮键用一把￠10的铣刀来调节Z轴高度,完成后→按F3(Z轴落差设定)→按返回键回到偏置/设定里
面→按F1(工件座标系)→在操控面板输入-10. (G54 Z轴座标) →按F4(工件座标增量) →按F1(确定)→OK 三.程序调入及加工 加工之前先把要加工的程序上传到机床→启动电脑→在桌面 打开软件链接机床→回到机床操控面板按文件键→按 F8选择(档案管理)→选择你所需要的程序按确定键→按 F1(载入执行加工) →开启自动模式键+手轮模式键→ 按循环启动键→进给调慢一点用手轮进行走刀→确认没问题之 后关闭手轮模式键→进给调到适中→OK 四.中途停止换刀及继续加工 机床正在加工中按暂停键→在加工监控里面右上角看一下你现在所加工的步节记录下来(如352011)→按复位键→换刀→ 按返回键回到(偏置/设定)里面→按自动模式键→按F3选择(自动对刀)→按F1选择(自动对刀启动)→自动对刀完成→按 返回键回到偏置/设定里面→按F1进入(工件座标系)→在操控面板输入-10.(G54 Z轴座标) →按F4(工件座标增量) →按F1(确 定)→按加工程序键回到刚刚所加工的程序→在操控面板直
滚齿机加工原理 内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！ 更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展. 一．滚齿机介绍 滚齿机是齿轮加工机床中应用最广泛的一种机床，在滚齿机上可切削直齿、斜齿圆柱齿轮，还可加工蜗轮、链轮等，这种机床使用特制的滚刀时也能加工花键和链轮等各种特殊齿形的工件。广泛应用汽车、拖拉机、机床、工程机械、矿山机械、冶金机械、石油、仪表、飞机航天器等各种机械制造业。齿轮加工机床品种规格繁多，有加工几毫米直径齿轮小型机床，加工十几米直径齿轮大型机床，还有大量生产用高效机床加工精密齿轮高精度机床。 二．滚齿加工的工艺特点 （1）加工精度高 属于展成法的滚齿加工，不存在成形法铣齿的那种齿形曲线理论误差，所以分齿精度高，一般可加工8~7级精度的齿轮。 （2）生产率高 滚齿加工属于连续切削，无辅助时间损失，生产率一般比铣齿、插齿高。 （3）一把滚刀可加工模数和压力角与滚刀相同而齿数不同的圆柱齿轮
在齿轮齿形加工中，滚齿应用最广泛，它除可加工直齿、斜齿圆柱齿轮外，还可以加工蜗轮、花键轴等。但一般不能加工内齿轮、扇形齿轮和相距很近的双联齿轮。滚齿适用于单件小批量生产和大批大量生产。 三．滚齿加工原理 根据齿轮的成形原理，综合考虑滚切中对机械进给系统跟随性、快速性的要求及改造成本等因素，在保留原普通滚齿机分齿传动链的基础上，按照数控理论中两坐标圆弧插补原理，对机床的刀架垂直进给运动和水平径向进给进行数控化控制改造，实现齿轮加工。 滚齿加工是按照展成法的原理来加工齿轮的。用滚刀来加工齿轮相当于一对交错轴的螺旋齿轮啮合。在这对啮合的齿轮副中，一个齿数很少、只有一个或几个，螺旋角很大，就演变成了一个蜗杆状齿轮，为了形成切削刃，在该齿轮垂直于螺旋线的方向上开出容屑槽，磨前、后刀面，形成切削刃和前、后角，于是就变成了滚刀。 滚刀与齿坯按啮合传动关系作相对运动，在齿坯上切出齿槽，形成了渐开线齿面，如图1a 所示。在滚切过程中，分布在螺旋线上的滚刀各刀齿相继切出齿槽中一薄层金属，每个齿槽在滚刀旋转中由几个刀齿依次切出，渐开线齿廓则由切削刃一系列瞬时位置包络而成，如图1b所示。因此，滚齿加时齿面的成形方法是展成法，成形运动是由滚刀的旋转运动和工件的旋转运动组成的复合运动（B11+B12），这个复合运动称为展成运动。当滚刀与工件连续啮合转动时，便在工件整个圆周上依次切出所有齿槽。在这一过程中，齿面的形成与齿轮分度是同时进行的，因而展成运动也就是分度运动。
实习科各专业、设备安全操作规程 唐山机车车辆厂高级技校 2007年11月18日
安全操作规程目录 1、钳工安全操作规程。 2、维修电工安全操作规程 3、焊工安全操作规程 4、冷作工安全操作规程 5、车工安全操作规程 6、铣工安全操作规程 7、钻床安全操作规程 8、压弯机安全操作规程 9、四柱油压机安全操作规程 10、多功能剪床安全操作规程 11、砂轮机安全操作规程 12、龙门剪床安全操作规程 13、卷板机安全操作规程 14、冲床安全操作规程 15、立式车床安全操作规程 16、电阻焊机安全操作规程 17、数控车床安全操作规程 18、数控铣床安全操作规程 19、线切割机床安全操作规程 20、氩弧焊机安全操作规程
21、平面磨床安全操作规程 22、镗床安全操作规程 23、插床安全操作规程 24、外圆磨床安全操作规程 25、滚齿机安全操作规程 26、刨床安全操作规程 27、二氧化碳焊机安全操作规程 28、埋弧焊机安全操作规程 29、等离子切割机安全操作规程
钻床安全操作规程 一.操作者必须熟悉设备性能，严禁超负荷使用,开工前必 须注油润滑,并检查设备状态是否良好,然后再开始工作。 二.工作中严禁戴手套、围巾，女工(生)发辫必须挽入工作 帽内。 三.工作台禁止堆放工件和工具，在工件上钻透孔时，底 部位加垫，严禁损坏平台。 四.工件必须用压板压牢，禁止用手握住工件进行加工。 五.钻床运转发生异常应立即停车检查，及时排除故障。 六.装卸工件、钻头时，必须停车进行,机床变速也必须停 车进行。 七.工件完毕，必须切断电源，清扫工作台周围场地。
压弯机安全操作规程 一.操作者必须熟悉设备性能和操作方法，不熟悉的工人不能 单独操作。 二.开工前，必须检查机床各部位，注油润滑。并仔细检查清擦 上下模具，确保模具各部位光洁无污垢。 三.根据所压弯的板料厚度选择适当的V型槽，调整上模压深时， 要使板料从两个侧面都能插入上下模之间为好。 四.启动机床，须在油泵电机运转1—2分钟后，空压几个行 程无异常再开始工作。 五.不准单边或单点的压弯作业，不准压脆性材料，特别是淬 火钢板。所压材料最厚不得超过5毫米。 六.多人协同作业，要确定专人指挥，做到步调一致。 七.作业中发现机床异常须立即停机检查。 八.工作完成，清擦机床，切断电源。 九.此机床必须有由教师指导操作，学生不得擅自开机使用。
数控车床保养维护 目录 前言 一、数控机床主要的日常维护与保养工作的内容 1、选择合适的使用环境 2、为数控车床配备数专业人员 3、长期不用数控车床的维护与保养 4、数控系统中硬件控制部分的维护与保养 5、机床机械部分的维护与保养 6、机床主轴电机的维护与保养 7、机床进给伺服电机的维护与保养 8、机床测量反馈元件的维护与保养 9、机床电气部分的维护与保养 10、机床液压系统的维护与保养 11、机床气动系统的维护与保养 12、机床润滑部分的维护与保养 13、可编程机床控制器 生，必须做好日常维护工作，所以要求数控车床维护人员不仅要有机械、加工工艺以及液压气动方面的知识，也要具备电子计算机、自动控制、驱动及测量技术等知识，这样才能全面了解、掌握数控车床，及时搞好维护工作。 一、数控机床主要的日常维护与保养工作的内容： 1、选择合适的使用环境 数控车床的使用环境<如温度、湿度、振动、电源电压、频率及干扰等）会影响机床的正常运转，所以在安装机床时应严格要求做到符合机床说明书规定的安装条件和要求。在经济条件许可的条件下，应将数控车床与普通机械加工设备隔离安装，以便于维修与保养。 2、为数控车床配备数专业人员 这些人员应熟悉所用机床的机械部分、数控系统、强电设备、液压、气压等部分及使用环境、加工条件等，并能按机床和系统使用说明书的要求正确使用数控车床。 3、长期不用数控车床的维护与保养 在数控车床闲置不用时，应经常经数控系统通电，在机床锁住情况下，使其空运行。在空气湿度较大的霉雨季节应该天天通电，利用电器元件本身发热驱走数控柜内的潮气，以保证电子部件的性能稳定可靠。 4、数控系统中硬件控制部分的维护与保养 每年让有经验的维修电工检查一次。检测有关的参考电压是否 The prerequisite for vigorously developing our productivity is that we must be responsible for the safety of our company and our own lives. （安全管理） 单位：___________________ 姓名：___________________ 日期：___________________ 滚齿机安全操作规程(通用版) 滚齿机安全操作规程(通用版)导语：建立和健全我们的现代企业制度，是指引我们生产劳动的方向。而大力发展我们生产力的前提，是我们必须对我们企业和我们自己的生命安全负责。可用于实体印刷或电子存档（使用前请详细阅读条款）。 1穿好工作服、扎好袖口，女工要戴好工作帽，不准穿凉鞋进入工作岗位。 2对设备的机械、电气、各操作手柄、防护装置以及当班需用的工、量具等，进行全面检查，保证良好，并按规定加油润滑。 3装夹的刀具必须紧固。刀具不合格，锥度不符不得装夹。 4工作前应按工件材料、齿数、模数及齿刀耐用情况选用合理的切削用量，并根据加工直齿和斜齿调好差动离合器，脱开或接通以免发生事故。 5当切削不同螺旋角时，刀架角度搬动后应紧固。 6机床开动时，不准用手模刀具和工件。测量工件尺寸、机床变速、调整、装换工件、刀具等必须停车。 7使用板手与螺帽（螺栓）必须相符，用力要适当，扳动方向无障碍。 8机床运转时，不准离开机床，必须离开时应停车、断电。 9发生异常情况应当立即停车。自己排除不了的故障，应报有关部门修复。 10发生人身、机器事故应保持现场，并报有关部门。 XX设计有限公司 Your Name Design Co., Ltd. 数控滚齿机操作规程公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N] 数控滚齿机操作规程 1、操作者必须熟悉本设备结构性能，传动原理以及加工应用程序，经考试合格取得操作证后方可独立操作。 2、操作者要认真做到“三好”（管好、用好、修好）“四会”（会使用、会保养、会检查、会排除故障）。 3、操作者必须遵守使用设备的“五项纪律”和维护设备的“四项要求”的规定。 4、操作者要随时按照“巡回检查内容”的要求对设备进行检查。 5、严格按照设备用油要求进行加油，做到润滑“五定”（定时、定点、定量、定质、定人）。 6、严禁移动或损坏机床上的警示标牌。 7、多人操作时，相互间应协调一致。 8、严禁超负荷、超规范使用设备。 9、当设备停机八小时以上，应先启动机床液压润滑5—10分钟，然后再用手动方式运转各运动轴，查看各部运转是否正常；确认运转正常、润滑良好、无任何报警、方能开始工作。 10、工作前必须正确安装刀具。 （1）刀具的内孔、端面与心轴及垫圈的接触面要清洁、配合要适当。（2）刀具规格、锥度不符不得装卡。 （3）装卡的刀具必须紧固。 11、加工扇形齿轮时必须对工作台进行平衡配重。 12、工作前根据工件材质、技术参数、刀具材料合理选择切削用量，正确编写加工程序，核对无误后方能进行试切及工件加工。 13、多工件堆积切削时，相互接触面要平整清洁，不得有铁屑等杂物。 14、在吊装（卸）工件时必须根据工件的重量和形状选用安全的吊具和方法，不得碰撞机床。 15、装卡工件要紧固牢靠，不得松动。 16、当切削不同螺旋角齿轮时，刀架转度后应紧固牢靠。 17、使用自动对刀时注意降低倍率开关档位，设备运转中禁止变速。 滚齿机操作规程 1、操作者必须熟悉本设备结构性能，经考试合格取得操作证后方可独立操作。 2、操作者要认真做到“三好”（管好、用好、修好）“四会”（会使用、会保养、会检查、会排除故障）。 3、操作者必须遵守使用设备的“五项纪律”和维护设备的“四项要求”规定。 4、操作者要随时按照“巡回检查内容”的要求对设备进行检查。 5、严格按照设备润滑图表规定进行加油，做到“五定”（定时、定点、定量、定质、定人），注油后应将油杯（池）的盖子盖好。 6、严禁超规范、超负荷使用设备。 7、停车八小时以上再开动设备时，应先低速运转五分钟，确认润滑系统畅通，各部传动正常后再开始工作。 8、工作前必须正确安装刀具: （1）刀具的内孔、端面与心轴及垫圈的接触面要清洁，配合要适当。（2）刀具不合规格、锥度不对不得装卡。 （3）装卡的刀具必须紧固。 9、开动机床前应先启动润滑油泵。检查各部润滑正常，指示讯号正确后才能开车。 10、加工扇形齿轮时必须进行平衡配重。 11、工作前应正确计算各挂轮架的齿轮。挂换的齿轮要锁紧、啮合间隙要适当（一般在0.06mm左右）。选用的齿轮其啮合齿面应清洁， 无刻痕、毛刺、油污。挂轮箱内不得有工具和杂物。 12、工作前根据铣齿宽度调整好行程撞块的位置。 13、工作前应按工件材质、齿轮模数、铣刀耐用度选用合理的切削用量。并根据加工直齿、斜齿变好差动机构离合器的脱开或接通，以防发生事故。 14、操作者不得自行调整各部间隙。 15、多工件堆积切削时，其接触面要平直清洁，不得有铁屑等杂物。 16、在吊装（卸）工件时必须根据工件的重量和形状选用安全的吊具和方法，不得碰撞机床。 17、装卡工件要紧固牢靠，不得松动。 18、当切削不同螺旋角齿轮时，刀架转度时应注意平衡或用吊车将刀架扶住，避免突然倾斜发生事故；转度后应紧固牢靠。 19、对能加工直径≥φ3000的重型滚齿机必须根据工件重量按照说明书要求正确调整工作台卸荷压力，确保工作台手动运转灵活。 20、不得机动对刀和上刀。 21、禁止在运转中变速。 22、切削过程中铣刀未停止进给时，不得停车。 23、工作中要经常检查各部轴承的温升，不许超过50℃。 24、禁止用磨钝了的刀具进行切削。 25、禁止操作者离开或托人代管开动着的设备。 26、有液压平衡装置的设备在顺铣时，应注意按机床规定调整好工作压力。 车床安全操作规程 一、实习学生进车间必须穿好工作服，并扎紧袖口。女生须戴安全帽。加工硬脆工件或高速切削时，须戴眼镜。 二、实习学生必须熟悉车床性能，掌握操作手柄的功用，否则不得动用车床。 三、车床启动前，要检查手柄位置是否正常，手动操作各移动部件有无碰撞或不正常现象，润滑部位要加油润滑。 四、工件、刀具和夹具，都必须装夹牢固，才能切削。 五、车床主轴变速、装夹工件、紧固螺钉、测量工作、清除切屑或离开车床等都必须停车。 六、装卸卡盘或装夹重工件时，要有人协助，床面上必须垫木板。 七、工件转动中，不准手摸工件，或棉丝擦拭工件，不准用手去清除切屑，不准用手强行刹车。 八、车床运转不正常，有异声或异常现象，轴承温度过高，要立即停车，报告指导师傅。 九、工作场地保持整洁。刀具、工具、量具要分别放在规定地方。床面上禁止放各种物品。 十、工作结束后，应擦净车床并在导轨面上加润滑油。关闭车床电门，拉开墙壁上的电闸。 插床安全操作规程 1、插活前，要检查各部位是否正常，加润滑油。 2、调整行程要合适，避免刀杆与工件顶撞。 3、工作中必须检查工件是否压紧有无松动，用压板压工件时，螺丝不准伸出过长。 4、转动工件时，须先松开压板螺丝转动后上紧。 5、工作中，不准探头或伸手摸加工面及刀尖，手更不能放在螺丝压板上。 手工锻打锤安全操作规程 1、工作岗位固定、按次序把工具排好，以防碰伤。 2、工作前先着手检查工具，工具是否有飞刺，锤头楔是否牢固，以免飞出伤人。 3、打锤要准，不准打冷砧子。 4、大锤横打或轮打时、先看背后是否有人。 5、打大锤严禁带手套。 6、大铲截料，料快掉时，移至砧边要轻打。 7、经常请除砧上的氧化皮。 8、根据锻件形状，先选择火钳。 9、锻件要烧够温度，用火钳夹牢锻件，、防止飞件伤人 10、大锤小锤配合好，动作协调要一致。 设备安全操作及维护规程 一、冷作、切割设备（一）钢板预处理流水线操作维护规程 （二）数控等离子切割机操作维护规程 （三）滚剪倒角机操作维护规程 （四）切管套丝机操作维护规程 （五）联合角咬口机操作维护规程 （六）空气锤操作维护规程 （七）水压机操作维护规程 （八）油压机操作维护规程 （九）万能液压机操作维护规程 （十）联合冲剪机操作维护规程 （十一）剪扳机操作维护规程 （十二）横向连续剪扳机操作维护规程 （十三）型钢校直机操作维护规程 （十四）肋骨冷弯机操作维护规程 （十五）三辊卷板机操作维护规程 （十六）万能滚扳机操作维护规程 （十七）弯管机操作维护规程 （十八）液压折弯机操作维护规程 （十九）数控(光电跟踪)火焰切割机操作维护规程 （二十）板料校平机操作维护规程 （二十一）挤压机操作规程 （二十二）315面板机操作规程 （二十三）T型材操作规程 （二十四）焊接变位机操作规程 （二十五）定长线、法兰焊接机安全操作规程 （二十六）相贯线切割机安全操作规程 二、焊接设备（一）交流电焊机操作维护规程 （二）交直流(单)多头焊机操作维护规程 （三）CO2气体保护焊机操作维护规程 （四）埋弧自动焊机操作维护规程 （五）垂直自动焊机操作维护规程 （六）氩弧焊机操作维护规程 三、金切设备（一）普通车床操作维护规程 （二）立式车床操作维护规程 （三）端面车床操作维护规程 （四）龙门刨床操作维护规程 （五）牛头刨床操作维护规程 （六）插床操作维护规程 （七）刨边机操作维护规程 （八）立式升降台铣床操作维护规程 （九）卧式万能铣床操作维护规程 （十）万能工具铣床操作维护规程 （十一）立式钻床操作维护规程 目录 1. 概述 1 1.1 机床课程设计的目的 1 1.2 铣床的规格系列和用处 1 1.3 操作性能要求 1 2. 参数的拟定 1 2.1 确定极限转速 1 2.2 主电机选择 1 3. 传动设计 2 3.1 主传动方案拟定 2 3.2 传动结构式、结构网的选择 2 3.2.1 确定传动组及各传动组中传动副的数目 2 3.2.2 传动式的拟定 2 3.2.3 结构式的拟定 3 4. 传动件的估算 4 4.1 三角带传动的计算 4 4.2 传动轴的估算 6 4.2.1 传动轴直径的估算 6 4.2.2 传动轴以及主轴计算转速 7 4.3 齿轮齿数的确定和模数的计算 7 4.3.1 齿轮齿数的确定 7 4.3.2 齿轮模数的计算 8 4.3.3 齿宽确定 10 4.4 带轮结构设计 11 5. 动力设计 11 5.1 主轴刚度验算 11 5.1.1 选定前端悬伸量C 11 5.1.2 主轴支承跨距L的确定 12 5.1.3 计算当量外径 12 5.1.4 主轴刚度的计算 12 5.1.5 对于这种机床的刚度要求 12 5.2 齿轮校验 13 5.3 轴承的校验 13 6. 系统传动图 14 7. 心得体会 16 8. 参考文献 17 1.概述 1.1机床课程设计的目的 机床课程设计，是在金属切削机床课程之后进行的实践性教学环节。其目的在于通过机床运动机械变速传动系统的结构设计，使学生在拟定传动和变速的结构的结构方案过程中，得到设计构思，方案分析，结构工艺性，机械制图，零件计算，编写技术文件和查阅技术资料等方面的综合训练，树立正确的设计思想，掌握基本的设计方法，并培养学生具有初步的结构分析，结构设计和计算能力。 1.2铣床的规格系列和用处 普通机床的规格和类型有系列型谱作为设计时应该遵照的基础。因此，对这些基本知识和资料作些简要介绍。本次设计的是普通铣床主轴变速箱。 1.3 操作性能要求 1）具有皮带轮卸荷装置 2）主轴的变速由滑移齿轮完成 2.参数的拟定 2.1 确定极限转速 主轴最大转速2000r/min，最低转速160 r/min。公比 =1.25 When the lives of employees or national property are endangered, production activities are stopped to rectify and eliminate dangerous factors. （安全管理） 单位：___________________ 姓名：___________________ 日期：___________________ 数控滚齿机的使用安全事项(标 准版) 数控滚齿机的使用安全事项(标准版)导语：生产有了安全保障，才能持续、稳定发展。生产活动中事故层出不穷，生产势必陷于混乱、甚至瘫痪状态。当生产与安全发生矛盾、危及职工生命或国家财产时，生产活动停下来整治、消除危险因素以后，生产形势会变得更好。"安全第一" 的提法，决非把安全摆到生产之上;忽视安全自然是一种错误。 大多数的用户购买了数控滚齿机之后，在使用的过程中，对于设备的操作安全事项并不是十分的了解。用户只有在充分的了解了设备使用安全事项之后，在使用设备时，才能够正确的进行使用，保证人身安全。 为了能够确保数控滚齿机运行中的绝对安全，操作人员需要做好以下的几项检查工作： 1、数控滚齿机在运行之前，操作人员最好能够穿工作装，切忌在使用设备期间穿裙子。 2、当数控滚齿机在运行的过程中，操作人员的手和脚要远离设备的滚齿机头，避免发生意外。 3、操作人员的脚不要踩住电源线，还需要避免将电源线缠绕在设备之内，要将电源线散开。 4、当数控滚齿机处于运转的状态时，操作人员不得将手柄脱手，待设备完全停止之后，再将手柄松开。 功能原理设计 随着现代设计方法的发展及应用越来越广泛，人们对系统原理设计时常采用一种“抽象化”的方法---“黑箱法”。之所以称为“黑箱法”是因为对于待设计产品来说，在求解之前，犹如一个看不见内部结构的“黑箱子”。这种“黑箱”只能用来描述系统的功能目标，“黑箱”的内部结构需要设计人员进一步构思的设计。由此可知，“黑箱法”是根据系统的输入、输出关系来研究实现系统功能目标的一种方法，即根据系统的某输入及要求获得某种输出要求，从中寻找某种原理来实现输入---输出之间的转化，得到相应的解决办法，从而推求出“黑箱”的功能结构，使“黑箱”变成“白箱”的一种方法。 1、黑箱法寻找总功能的转化关系 物料流包括材料、毛坯半成品、成品，液体、气体等各物体；能量流包括电能、光能、机械能、热能、核能等；信号流包括数据、测量值、控制信号、波形等。通过对Y38滚齿机的综合分析，可得以下“黑箱”示意图 通过黑箱法分析，滚齿机是将轮坯通过一定的加工过程，最终得到所需产品—齿轮的机器。该过程有各种能量的交换、损失，同时还与外界的环境密切相关。 2、滚齿加工原理 齿轮是现代机械传动中的重要组成部分。从国防机械到民用机械，从重工业机械到轻工业机械，无不广泛的采用齿轮传动。随着汽车、机械、航天等工业领域的高速发展，对齿轮的需求量日益增加，对齿轮加工的效率、质量及加工成本的要求愈来愈高，滚齿机是齿轮加工加床中的一种，由于滚齿机既适合高效率的齿形粗加工，又适合中等精度齿轮的精加工，因此受到广泛的应用。为此滚齿机的研究仍是大家努力的方向 齿轮加工机床的种类繁多，构造各异，加工方法也不相同，齿形加工可按在加工中有无切屑而区分为无屑加工和切削加工两大类。 无屑加工包括热轧、冷轧、压铸和粉末冶金等，无屑加工生产率高，材料消耗少，故成本低，但加工精度不高。 （1）冷轧 目录 华中世纪星21M数控铣床1第一章数控系统面板1 1.1数控系统面板1 1.2MDI键盘说明2 1.3菜单命令条说明2 1.4快捷键说明3 1.5机床操作键说明3第二章手动操作8 2.1返回机床参考点8 2.2手动移动机床坐标轴8 2.3手动控制主轴10 2.4MDI运行11 第三章自动运行操作14 3.1进入程序运行菜单14 3.2选择运行程序14 3.3程序校验15 3.4启动自动运行15 3.5单段运行15第四章程序编辑17 4.1进入程序编辑菜单17 4.2选择编辑程序17 4.3编辑当前程序18 4.4保存程序19第五章数据设置20 5.1进入数据设置菜单20 5.2设置坐标系20 5.3设置刀具数据21华中世纪星21T数控车床23 第一章数控系统面板23 1.1数控系统面板23 1.2MDI键盘说明24 1.3菜单命令条说明24 1.4快捷键说明25 1.5机床操作键说明25第二章手动操作30 2.1返回机床参考点30 2.2手动移动机床坐标轴30 2.3手动控制主轴32 2.4刀位选择和刀位转换33 2.5机床锁住33 2.6MDI运行34第三章自动运行操作36 3.1进入程序运行菜单36 3.2选择运行程序36 3.3程序校验37 3.4启动自动运行37 3.5单段运行37第四章程序编辑和管理39 4.1进入程序编辑菜单39 4.2选择编辑程序39 4.3编辑当前程序40 4.4保存程序41第五章数据设置42 5.1进入数据设置菜单42 5.2设置刀库数据42 5.3设置刀偏数据43 5.4设置刀补数据44 5.5设置坐标系44华中世纪星三轴立式加工中心46第一章数控系统面板46 1.1数控系统面板46 数控车床操作规程及说明 一、开机 1、合上总电源开关，机床正常送电。 2、接通电按钮，给数控系统送电。 3、按下润滑键，给机床各部件润滑。 4、润滑完毕，断开润滑开关。 二、调配机床 1、选择返回参考点方式，将X轴，Z轴返回参考点，参考点灯亮。 2、输入加工程序或调出已存程序，并检查确定无误。 3、锁住机床，空运行程序，验证程序正确性，特别要仔细观察各程序段的坐标尺寸是否有 误。完毕后务必撤销空运行操作。 4、放开机床，试切工件，手动选择各刀具，用试切法测量各刀刀补，并置入程序规定的刀 补单元。(注意:小数点和正负号) 5、以试切工作为基准手动移动刀架到G50指令设定的坐标位置，卸下试车工件。 三、首件加工 1、调出当前加工工件的程序，选自动操作方式，选择适当的进给倍率快速倍率，按循环启 动键，开始自动循环加工。首件加工时应选较低的快速倍率，并利用但程序段功能，可 减少程序和对刀错误引发的故障。 2、首件加工完毕后测量各加工部位尺寸，修改各刀刀补值，然后加工第二个工件。确认尺 寸无误后，恢复快速倍率100%。加工全部工件。 四、关机 1、关闭系统。 2、断开总电源。 五、操作事项 1、不要用湿手触摸开关，否则造成短路，危及人身安全。 2、应当非常熟悉急停按钮的位置，以便在出现故障或特殊情况时，无需寻找就会按到它。 3、当电源部分出现故障时，应立即扳断主电路开关。 4、安装保险时要切断电源。 5、保险丝的规格要符合机床所需的规格。 6、防止NC装置，操作盘，电气控制盘受到冲击，否则会引起故障使机床不能正常工作。 7、不要随意改变参数、数值和其它电气装置。必须改变时，应该在改变前将原数据记录下 来，以便在需要时恢复到原数据。 8、不要弄脏、刮伤、弄掉或移动警告标示，如果标示牌上的字迹已变得模糊不清或遗失了。 应向厂家订购或自己制作。 9、地面应保持清洁、干燥。防止水或油使地面打滑造成危险。 10、在切削过程中不要清理切屑。若出现较长的切屑，要注意不要被其划伤。最好把较长的 切屑放在机床的后面或者机床的容器内。 6-2操作面板功能說明 ◆本節說明機械操作面板上各按鍵與開關之功能，按鍵與開關之位置如圖所示： ◆軸的移動方向移動速率選擇 ◆軸的移動方向移動速率選擇 ◆主軸控制功能 ◆自動操作功能 ◆自動操作功能 ◆手輪(MPG)操作說明 圖例 ◆特殊功能(OPTION) ◆特殊功能(OPTION) 圖例 6-3操作面板功能單項說明 手動模式（Manual Pulse Generator mode) 1.在本模式下，可用手輪(MPG)作手動進給,移動各軸. 2.欲移動軸向,可由手動操作盒上的軸向選擇鈕選擇. 3.各軸移動速度可由手動操作盒上的進給倍率旋鈕決定. 1.In this mode,can use the MPG(manual pulse generator)tk movement all axes. 2.In the MPG box,you can select the axis direction to movement the axis. 3.All axes move speed,you can select handle feed rate rotation switch of the MPG box. 慢速進給模式(JOG mode): 1.在本模式下,欲移動各軸,請按各軸軸向鍵及選擇慢速進給率. 2.移動進給速率,依慢速進給率作移動之速度依據.速率調整可由0mm/min ～10000mm/min. 3.按軸各鍵時,手指不可離開(離開後即停止稱動),其指定軸向即可移動. 1.In this mode,if want to move whichever axis.Please press the axis direction push button and select jog feed rate. 2.The axis move feed rate according to jog feed rate overrinde.The feed rate from 0mm/min ～10000mm/min. 3.Press the axis direction push button,the finger don't leave the push brtton (If not the axis stop movement),the axis will be movement. 快進給模式(RAPID mode): 當按此鍵,軸向移動是屬於快速進給速度. Press this push button,the axis can be moved at rapid speed. 機械原點複歸模式(ZRN mode): 1.本模式為進給軸機械原點手動複歸時使用. 2.第一次開機作原點複歸時,若各軸位置在原點附近,請將各軸移動至中間位置,再做原點複歸動作. 3.機械原點複歸速率由快速進給百分比率之速度(F0%,F25%,F50%,F100%)作控制 1.The mode is use for machine return to reference point. 2.First time return to reference point.If the axis near the reference point. Please nove the axis to mijddle position,then return the all axes to reference point. YKX3132 、YKX3132M 数控滚齿工培训教 材 一、数控滚齿机简介 1> YKX3132 > YKX3132M数控滚齿机由重庆机床厂制造，机床的工作原理和主要用途: 此机床采用了齿轮滚刀连续分齿的方法圆柱直齿轮、斜齿轮、小锥度齿轮、鼓形齿轮及花键。 此机床是高效型二轴、三轴此机床数控滚齿机。适用于汽车、拖拉机等大比量加工齿轮的行业使用。 此机床承受重负荷强力切削和高速切削，采用高速钢涂层滚刀滚切，其切削速度可达到V 切=70-120m/ min. 机床精度以精滚切齿为准，保证GB10095-2001 的6-6-7 级精度。此机床结构简单、钢性好、效率高、操纵简单，具有手动操作和一次、二次方框循环。 2、YKX3132 、YKX3132M 数控滚齿机操作面板各按钮功能及如何使用 -Jr ? EDIT （或编辑）AUTO :自动 MDI :手动数据输入; HNDL :手轮； 常g ? / ? t^R*t G 7 r T ? A 1 ' V ar H * 萨 'J JOG :手动； ZRN ：机床回原点 手动手轮进给倍率开关“ X10 ”“X100 ” 3、数控滚齿机各指令功能及使用 YKX3132 数控滚齿机各指令功能及使用: YKX3132M 数控滚齿机各指令功能及使用: M20 外支架下降 M21 外支加上升 M07 冷却开 M26 冲屑开 M09 冷却关 M27 冲屑关 M03 主电机起动 M54 向前窜刀 M05 主电机停止 M10 冲屑开 M11 M07 冷却开 M56 窜刀停止 M09 冷却关 M02 程序结束 M52 外支加上升 M50 工件夹紧； M53 外支架下降 M51 工件放松 冲屑关 M03 主轴起动 M05 主轴停止滚齿机安全操作规程(通用版)
