数控车床常用计算公式 直径Φ 倒角量a 角度θ 正切函数tanθ 正弦函数sinθ 余弦函数cosθ 圆弧半径R 乘以号x 除以号÷先运算()内结果,再运算【】,再运算全式 一、外圆倒斜角计算 公式例子:Φ30直径外端倒角1、5x60°程式:GoX32Z2 1,倒角起点直径X=Φ-2xaxtanθ°X=30-2x1、5x1、732=24、804G1X24、804Z0F0、2 2,倒角起点长度Z=0其中tan60°由数学用表查出G1X30Z-1、5F0、15 3,倒角收点直径X=Φ;G1Z-50 4,倒角收点长度Z=-a。。。。。。 二、内圆倒斜角计算 公式例子:Φ20孔径外端倒角2x60°程式:GoX18Z2
1,倒角起点直径X=Φ+2xaxtanθ°x=20+2x2x1、732=26、928G1x26、928Z0F0、2 2,倒角起点长度Z=0G1X20Z-2F0、15 3,倒角收点直径X=Φ;G1Z-30 4,倒角收点长度Z=-a。。。。。。 三、外圆倒圆角计算 公式例子:Φ35直径外端圆角R3程式:GoX36Z2 1,倒角起点直径X=Φ-2*RX=35-2x3=29G1X29Z0F0、2 2,倒角起点长度Z=0G3X35Z-3R3F0、15 3,倒角收点直径X=Φ;G1Z-30 4,倒角收点长度Z=-R。。。。。。 四、内圆倒圆角计算 公式例子;Φ20孔径外端圆角R2程式:G0X18Z2 1,倒角起点直径X=Φ+2*RX=20+2x2=24G1X24Z0F0、2 2,倒角起点长度Z=0G2X20Z-2R2F0、1 3,倒角收点直径X=Φ;G1Z-25 4,倒角收点长度Z=-R。。。。。。 五、G90、G92数控指令R锥度值的计算: 例子:大端Φ35小端Φ32锥体长20牙长16mm让刀3mm加工 1、计算图上锥度比例值:(32-35)/20=-0、15程式;G0X37Z3 (起始端直径-收点端直径)÷锥体长度G92X33、8Z-16R-1、425F2
YKX3132、YKX3132M数控滚齿工培训教材

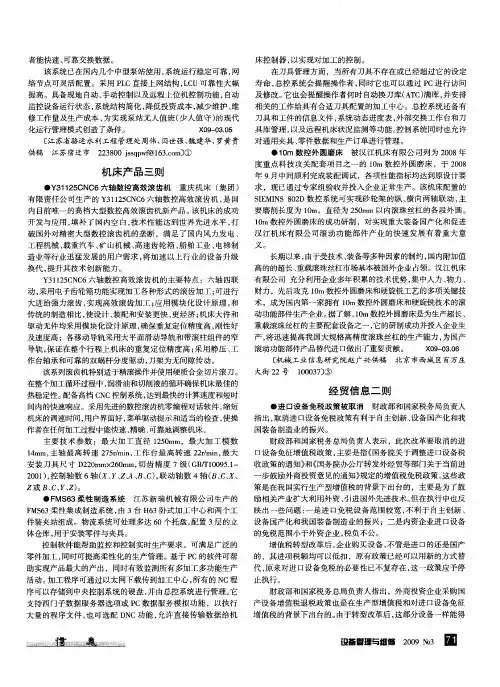

1、YKX313 2、YKX3132M数控滚齿机由重庆机床厂制造，机床的工作原理和主要用途：
此机床采用了齿轮滚刀连续分齿的方法圆柱直齿轮、斜齿轮、小锥度齿轮、鼓形齿轮及花键。 此机床是高效型二轴、三轴此机床数控滚齿机。适用于汽车、拖拉机等大比量加工齿轮的行业使用。 此机床承受重负荷强力切削和高速切削，采用高速钢涂层滚刀滚切，其切削速度可达到V 切=70-120m/ min. 机床精度以精滚切齿为准，保证GB10095-2001的6-6-7级精度。 此机床结构简单、钢性好、效率高、操纵简单，具有手动操作和一次、二次方框循环。 2、YKX3132、YKX3132M数控滚齿机操作面板各按钮功能及如何使用
；EDIT（或编辑）AUTO：自动 MDI：手动数据输入；
HNDL：手轮； JOG：手动； ZRN：机床回原点 手动手轮进给倍率开关“X10”“X100” 3、数控滚齿机各指令功能及使用 YKX3132数控滚齿机各指令功能及使用： M03 主电机起动M54向前窜刀 M05 主电机停止M10冲屑开M11冲屑关M07 冷却开M56窜刀停止 M09 冷却关M02 程序结束
M52外支加上升M50 工件夹紧；M53外支架下降M51工件放松 YKX3132M数控滚齿机各指令功能及使用： M03 主轴起动M20 外支架下降 M05 主轴停止M21外支加上升M07 冷却开M26冲屑开 M09 冷却关M27冲屑关 M10 工件夹紧；M89排屑开 M11工件放松; M89排屑关
数控车床数控小径数控车床怎样计算螺纹牙高…大径…小径… d的算法有很多种，根据不同的罗纹有不同的值。下面我给你具体分开来算： 1：公制螺纹d=D-1.0825乘P； 2：55度英制螺纹d=D-1.2乘P； 3：60度圆锥管螺纹d=D-1.6乘P； 4：55度圆锥管螺纹d=D-1.28乘P； 5：55度圆柱管螺纹d=D-1.3乘P； 6：60度米制锥螺纹d=D-1.3乘P； 注：d=螺纹小径，D=螺纹大径，P=螺距，H就是牙形高度 粗牙就是M+公称直径（也就是螺纹大径）。例如：M10，M16 细牙就是M+公称直径乘螺距。例如：M10X1，M20X1.5 当螺纹为左旋时，会标注“左”，右旋时不标注。 还有一种标注法：例如，M10——5g6g（这就是外螺纹），M10——6H（这就是内螺纹） 注:内外螺纹都是大径算小径.公式一样 ? 数控车床怎样计算螺纹牙高…大径…小径…知道详细的说一下，还有公式?的答案： 牙形高度=D-d除2。这是单边量。 d的算法有很多种，根据不同的罗纹有不同的值。下面我给你具体分开来算： 1：公制螺纹d=D-1.0825乘P； 2：55度英制螺纹d=D-1.2乘P； 3：60度圆锥管螺纹d=D-1.6乘P；
4：55度圆锥管螺纹d=D-1.28乘P； 5：55度圆柱管螺纹d=D-1.3乘P； 6：60度米制锥螺纹d=D-1.3乘P； 注：d=螺纹小径，D=螺纹大径，P=螺距，H就是牙形高度 粗牙就是M+公称直径（也就是螺纹大径）。例如：M10，M16 细牙就是M+公称直径乘螺距。例如：M10X1，M20X1.5 当螺纹为左旋时，会标注“左”，右旋时不标注。 还有一种标注法：例如，M10——5g6g（这就是外螺纹），M10——6H（这就是内螺纹） 注:内外螺纹都是大径算小径.公式一样
一、 三角函数计算 -1 1.ta n 0 =b/a 0 =ta n b/a 2.Sin 0 =b/c Cos=a/c V c = ( n * D * S ) /10 0 0 Vc :线速度(m/min) n:圆周率(3.14159) D :刀具直径(mm) S :转速(rpm) 例题.使用①25的铣刀Vc 为(m/min)25 求S=?rpm Vc= n ds/1OOO 25= n *25*S/1000 S=320rpm 三、进给量（F 值）的计算 F :进给量（mm/min ） S :转速（rpm ） Z :刃数 F z :（实际每刃进给） 例题.一标准2刃立铣刀以2000rpm ）速度切削工件，求进给量（F CNC 常用计算公式 、切削速度的计算 S=1000*25/ 兀*25
值)为多少？( F z=0.25mm) F = 2000*2*0.25 F = 1000(mm/mi n) 四、残料高的计算 Scallop =( ae * ae )/ 8R Scallop :残料高(mm) ae : XY pitch(mm) R 刀具半径(mm) 例题. ①20R10精修2枚刃，预残料高0.002mm 求Pitch 为多 少? mm 2 Scallop 二ae /8R 2 0.002=ae /8*10 ae=0.4mm 五、逃料孔的计算 X>Y = D/4 例题. 已知一模穴须逃角加工(如图), 所用铣刀为? 10;请问逃角孔最小 为多少？圆心坐标多少？ 2 ①=V2R ①=V2*5 ①=7.1(mm) X 、Y = D/4 X>Y=10/4 ①：逃料孔直径(mm) R 刀具半径(mm) D :刀具直径(mm) ①10銑刀 (0.

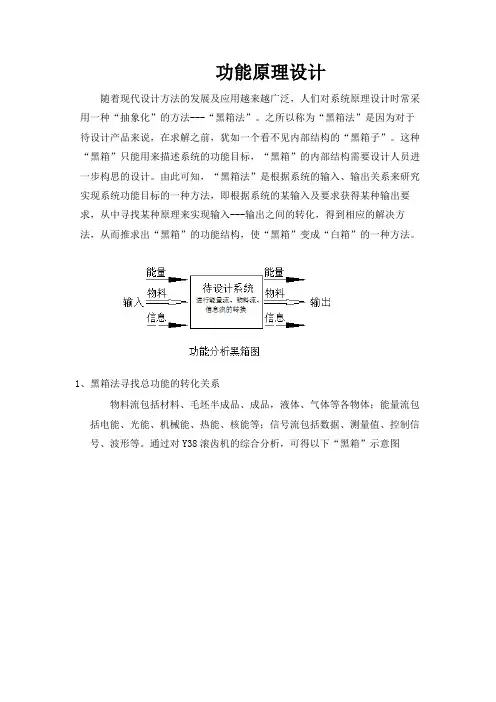

滚齿机加工原理 内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！ 更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展. 一．滚齿机介绍 滚齿机是齿轮加工机床中应用最广泛的一种机床，在滚齿机上可切削直齿、斜齿圆柱齿轮，还可加工蜗轮、链轮等，这种机床使用特制的滚刀时也能加工花键和链轮等各种特殊齿形的工件。广泛应用汽车、拖拉机、机床、工程机械、矿山机械、冶金机械、石油、仪表、飞机航天器等各种机械制造业。齿轮加工机床品种规格繁多，有加工几毫米直径齿轮小型机床，加工十几米直径齿轮大型机床，还有大量生产用高效机床加工精密齿轮高精度机床。 二．滚齿加工的工艺特点 （1）加工精度高 属于展成法的滚齿加工，不存在成形法铣齿的那种齿形曲线理论误差，所以分齿精度高，一般可加工8~7级精度的齿轮。 （2）生产率高 滚齿加工属于连续切削，无辅助时间损失，生产率一般比铣齿、插齿高。 （3）一把滚刀可加工模数和压力角与滚刀相同而齿数不同的圆柱齿轮
在齿轮齿形加工中，滚齿应用最广泛，它除可加工直齿、斜齿圆柱齿轮外，还可以加工蜗轮、花键轴等。但一般不能加工内齿轮、扇形齿轮和相距很近的双联齿轮。滚齿适用于单件小批量生产和大批大量生产。 三．滚齿加工原理 根据齿轮的成形原理，综合考虑滚切中对机械进给系统跟随性、快速性的要求及改造成本等因素，在保留原普通滚齿机分齿传动链的基础上，按照数控理论中两坐标圆弧插补原理，对机床的刀架垂直进给运动和水平径向进给进行数控化控制改造，实现齿轮加工。 滚齿加工是按照展成法的原理来加工齿轮的。用滚刀来加工齿轮相当于一对交错轴的螺旋齿轮啮合。在这对啮合的齿轮副中，一个齿数很少、只有一个或几个，螺旋角很大，就演变成了一个蜗杆状齿轮，为了形成切削刃，在该齿轮垂直于螺旋线的方向上开出容屑槽，磨前、后刀面，形成切削刃和前、后角，于是就变成了滚刀。 滚刀与齿坯按啮合传动关系作相对运动，在齿坯上切出齿槽，形成了渐开线齿面，如图1a 所示。在滚切过程中，分布在螺旋线上的滚刀各刀齿相继切出齿槽中一薄层金属，每个齿槽在滚刀旋转中由几个刀齿依次切出，渐开线齿廓则由切削刃一系列瞬时位置包络而成，如图1b所示。因此，滚齿加时齿面的成形方法是展成法，成形运动是由滚刀的旋转运动和工件的旋转运动组成的复合运动（B11+B12），这个复合运动称为展成运动。当滚刀与工件连续啮合转动时，便在工件整个圆周上依次切出所有齿槽。在这一过程中，齿面的形成与齿轮分度是同时进行的，因而展成运动也就是分度运动。
数控机床常用计算项目与计算方法
目录 一、AC主轴伺服电机及变频调速电机 ●几个基本概念 （一）主轴电机转速的计算 （二）主轴电机额定输出扭矩及最大输出扭矩的计算。 （三）主轴电机恒扭矩转速范围内实际输出功率的计算。 （四）机床主轴额定输出扭矩及最大输出扭矩的计算。 车、铣、钻方式下，主轴及电机所需功率的计算 一、AC主轴伺服电机及变频调速电机 ●基本概念 1、电机的功率负载特性： 做为一般驱动负载工作的回转电机有以下三种常用的功率负载特性： （1）连续工作制（S1）：是指该电机在额定工作条件和负载条件下允许长时间、不间断的工作。（2）短时工作制（S2）：是指该电机在规定的短时间内允许超出额定功率进行运转工作，其超载时间优先采用10、30或60分钟等。（3）断续工作制（S3）：是指该电机应按一定的通、断周期进行工作，以保证电机在大电流、超载情况下不致因电机温度过高，击穿绝源而烧坏。 在S3工作制下工作的电机允许的每一通、断工作周期为10分钟，例FANUC AC主轴电机规定在50%ED率下（S3工作制），其循环时间周期为10分钟（即ON：5min，OFF：5min）。 目前的AC主轴电机有一个重要特性就是允许在S2或S3工作制下运转，其实际就是一种短的工作制电机。如FANUC的α11型主轴电机的额定连续输出功率为11kw。S2工作制下的30分钟时间内允许的超载功率为15kw。因数控机床在实际超载切削时每一次走刀时间很难超出30分钟，故许多机床制造厂在标定其生产的某型机床动力参数时，常用主轴电机的30分钟超载功率做为其样本上标示的主轴电机的主参数。同样，进行数控机床设计时，设计者亦充分利用好主轴电机的这种特性。 特别需要指出的是，目前多采用的标准型普通变频电机，其仅能在S1工作制下工作，不允许超载使用，因此设计者选用时必须注意。但随着技术的发展，最近市场上出现了一种称为“变频主轴电机”的新型变频电机，其恒功率的拐点转速控制频率（周波）为33.3Hz，不但大幅降低了电机的拐点转速，提高了电机低速时的特性能力，且允许在S2工作制下进行30分钟超载运行，是一种具有良好价格性能比的新型电机。 2、电机的负载特性及主轴电机的拐点转速nj： 无论AC主轴电机还是变频调速电机，其在nj拐点转速以上进行无级调速时，均基本为恒功率调速。即随着电机转速的提高，其输出功率保持基本不变，而电机的输出扭矩则随转速的升高而下降；其在nj拐点转速以下进行无级调速时，均为恒扭矩调速，即随着电机转速的下降，其输出扭矩恒定不变，而电机的输出功率则随转速的降低而下降。因此机床主轴在低速段进行粗加工而转速又落入电机的恒扭矩段转速时，设计者必须认真校核此时电机的实际输出功率能否满足切削所实际需要的功率，否则会出现“闷车”现象。
直径Φ 倒角量a 角度θ 正切函数tanθ 正弦函数sinθ 余弦函数cosθ 圆弧半径R 乘以号x 除以号÷先运算()内结果，再运算【】，再运算全式 一、外圆倒斜角计算 公式例子：Φ30直径外端倒角1.5x60°程式：GoX32Z2 1，倒角起点直径 X=Φ-2xaxtanθ°X=30-2x1.5x1.732=24.804G1X24.804Z0F0.2 2，倒角起点长度Z=0其中tan60°由数学用表查出G1X30Z-1.5F0.15 3，倒角收点直径X=Φ；G1Z-50 4，倒角收点长度Z=-a。。。。。。 二、内圆倒斜角计算 公式例子：Φ20孔径外端倒角2x60°程式：GoX18Z2
1，倒角起点直径 X=Φ+2xaxtanθ°x=20+2x2x1.732=26.928G1x26.928Z0F0.2 2，倒角起点长度Z=0G1X20Z-2F0.15 3，倒角收点直径X=Φ；G1Z-30 4，倒角收点长度Z=-a。。。。。。 三、外圆倒圆角计算 公式例子：Φ35直径外端圆角R3程式：GoX36Z2 1，倒角起点直径X=Φ-2*RX=35-2x3=29G1X29Z0F0.2 2，倒角起点长度Z=0G3X35Z-3R3F0.15 3，倒角收点直径X=Φ；G1Z-30 4，倒角收点长度Z=-R。。。。。。 四、内圆倒圆角计算 公式例子；Φ20孔径外端圆角R2程式：G0X18Z2 1，倒角起点直径X=Φ+2*RX=20+2x2=24G1X24Z0F0.2 2，倒角起点长度Z=0G2X20Z-2R2F0.1 3，倒角收点直径X=Φ；G1Z-25 4，倒角收点长度Z=-R。。。。。。 五、G90、G92数控指令R锥度值的计算： 例子：大端Φ35小端Φ32锥体长20牙长16mm让刀3mm加工 1、计算图上锥度比例值：（32-35）/20=-0.15程式；G0X37Z3

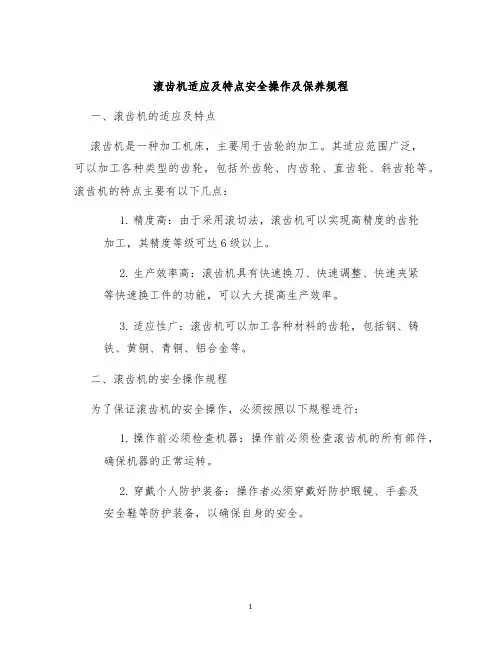

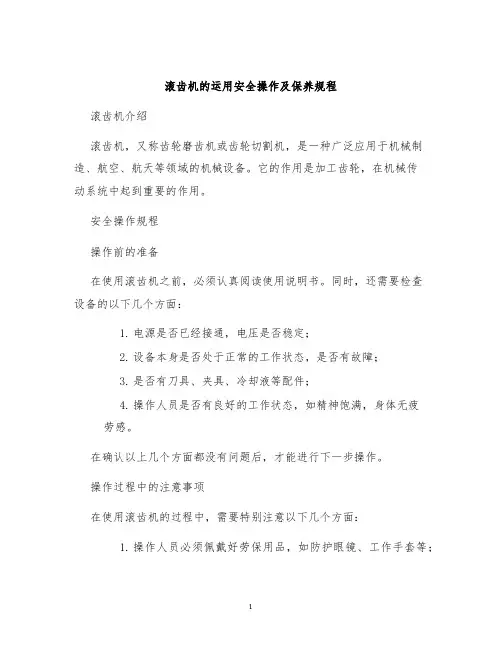

数控滚齿机操作规程 1、操作者必须熟悉本设备结构性能，传动原理以及加工应用程序，经考试合格取得操作证后方可独立操作。 2、操作者要认真做到“三好”（管好、用好、修好）“四会”（会使用、会保养、会检查、会排除故障）。 3、操作者必须遵守使用设备的“五项纪律”和维护设备的“四项要求”的规定。 4、操作者要随时按照“巡回检查内容”的要求对设备进行检查。 5、严格按照设备用油要求进行加油，做到润滑“五定”（定时、定点、定量、定质、定人）。 6、严禁移动或损坏机床上的警示标牌。 7、多人操作时，相互间应协调一致。 8、严禁超负荷、超规范使用设备。 9、当设备停机八小时以上，应先启动机床液压润滑5—10分钟，然后再用手动方式运转各运动轴，查看各部运转是否正常；确认运转正常、润滑良好、无任何报警、方能开始工作。 10、工作前必须正确安装刀具。 （1）刀具的内孔、端面与心轴及垫圈的接触面要清洁、配合要适当。（2）刀具规格、锥度不符不得装卡。 （3）装卡的刀具必须紧固。 11、加工扇形齿轮时必须对工作台进行平衡配重。 12、工作前根据工件材质、技术参数、刀具材料合理选择切削用量，正确编写加工程序，核对无误后方能进行试切及工件加工。 13、多工件堆积切削时，相互接触面要平整清洁，不得有铁屑等杂物。 14、在吊装（卸）工件时必须根据工件的重量和形状选用安全的吊具和方法，不得碰撞机床。 15、装卡工件要紧固牢靠，不得松动。 16、当切削不同螺旋角齿轮时，刀架转度后应紧固牢靠。
17、使用自动对刀时注意降低倍率开关档位，设备运转中禁止变速。 18、禁止使用磨钝了的刀具进行切削。 19、禁止在设备上堆放杂物、工具和附件，严禁用撞击方式进行工件找正。 20、工作中注意防止冷却液混入液压系统，防止棉纱等废弃物掉入机床内部。 21、未经许可禁止打开电控柜。 22、启动程序刚开始工作时，右手作好按程序停止按钮的准备，程序在运行当中手不能离开程序停止按钮，如有紧急情况立即按下程序停止按钮。 23、使用手轮或快速移动方式移动各轴时，一定要看清各轴方向`“＋、－”号标牌后再移动。移动时先慢转手轮观察机床移动方向无误后方可加快移动速度。 24、加工过程中认真观察切削时的冷却状况，确保机床、刀具的正常运行及工件加工质量。 25、遵守岗位责任制，机床由专人使用、管理，严禁擅自离开岗位。 26、注意观察机床液压、气压的工作压力以及油箱内的温升是否正常。 27、当环境温度低于15℃时，必须保证液压系统连续工作。 28、修改程序的钥匙在程序调整完后要立即拿掉，不得插在机床上（由操作者保管），以免无意改动程序。 29、及时清理铁屑及杂物，保持切削油必要的清洁度。 30、注意观察机床稳压柜、电柜空调、油制冷单元、排削装置等辅助设施运行是否正常；及时倒掉制冷设施的冷凝水，避免油质乳化，保持环境整洁。 31、更换内、外刀架或拆装后立柱时，应十分小心，确保各种电源电缆、信号电缆、液压管线完好无损。 32、机床发生故障时，应立即通知维修人员处理。当设备发生事故时，应保持现场并立即报告公司和设备科。 33、下班前15分钟应停机清扫设备，清扫部位按照“设备巡回检查内容”的有关规定进行，并认真填好交班记录；不允许采用压缩空气清洗机床、
CNC常用计算公式 一、三角函数计算 1.tanθ=b/a θ=tan-1b/a 2.Sinθ=b/c Cos=a/c 二、切削速度的计算 Ｖc＝(π*Ｄ*Ｓ)／１０００ Vc：线速度(m/min) π：圆周率(3.14159) D：刀具直径(mm) S：转速(rpm) 例题. 使用Φ25的铣刀Vc为(m/min)25求S=?rpm Vc=πds/1000 25=π*25*S/1000 S=1000*25/ π*25 S=320rpm 三、进给量(F值)的计算 Ｆ＝Ｓ＊Ｚ＊Ｆz F：进给量(mm/min) S：转速(rpm) Z：刃数 Ｆz：(实际每刃进给) 例题.一标准2刃立铣刀以2000rpm)速度切削工件，求进给量(F 值)为多少？(Ｆz=0.25mm) Ｆ＝Ｓ＊Ｚ＊Ｆz Ｆ＝2000*2*0.25 Ｆ＝1000(mm/min) 四、残料高的计算 Scallop＝（ae＊ae）／8R Scallop：残料高(mm) ae：XYpitch(mm) R刀具半径(mm) 例题.Φ20R10精修2枚刃，预残料高0.002mm，求Pitch为多少？mm Scallop=ae2/8R 0.002=ae2/8*10 ae=0.4mm 五、逃料孔的计算 Φ＝√２Ｒ2Ｘ、Ｙ＝Ｄ／４ Φ：逃料孔直径(mm) R刀具半径(mm) D：刀具直径(mm)
例题. 已知一模穴须逃角加工(如图)， 所用铣刀为ψ10；请问逃角孔最小 为多少？圆心坐标多少？ Φ=√２Ｒ2 Φ=√２＊５２ Φ=7.1(mm) Ｘ、Ｙ＝Ｄ／４ Ｘ、Ｙ＝１０／４ Ｘ、Ｙ＝2.5 mm 圆心坐标为(2.5,-2.5) 六、取料量的计算 Ｑ＝（ae＊ap＊Ｆ）／１０００ Ｑ：取料量(cm3/min)ae：XYpitch(mm)ap：Zpitch(mm) 例题. 已知一模仁须cavity等高加工，Φ35R5的刀XYpitch是刀具的60%，每层切1.5mm，进给量为2000mm/min，求此刀具的取料量为多少？ Ｑ＝（ae＊ap＊Ｆ）／１０００ Ｑ＝35*0.6*1.5*2000／1000 Ｑ＝63 cm3/min 七、每刃进给量的计算 Ｆz＝ｈm * √(Ｄ／ap ) Ｆz：实施每刃进给量ｈm：理论每刃进给量ap：Zpitch(mm) D：刀片直径(mm) 例题(前提depo XYpitch是刀具的60%) depoΦ35R5的刀，切削NAK80材料ｈm为0.15mm，Z轴切深1.5mm，求每刃进给量为多少？ Ｆz＝ｈm * √(Ｄ／ap ) Ｆz＝0.2*√10/1.5 Ｆz＝0.5mm 冲模刀口加工方法 刀口加工深度＝板厚－刀口高＋钻尖（０．３Ｄ） Ｄ表示刀径 钻头钻孔时间公式
