电磁波与现代通信
主讲：李超
知识强化
一、知识概述
现在，我们哪一天都离不开信息，当然也离不开信息技术，例如你正享受着网络带给千里之外的信息。本周学习信息与信息传播的原理和应用。
二、重难点知识归纳及讲解
（一）信息与信息传播：
1. 信息是各种事物发出的有意义的消息。消息中包含的内容越多，信息量越大。
2. 人类特有的信息有三种：语言、符号和图像。
3. 在人类历史上，信息和信息传播活动经历了五次巨大的变革，它们是：①语言的诞生；②文字的诞生；③印刷术的诞生；④电磁波的应用；⑤计算机技术的应用。
4. 早期的信息传播工具有很多，比如：①万里长城上的烽火台；②古代传递官文的驿马；③莫尔斯发明的电报机；④贝尔制作的早期电话。
5.莫尔斯电码与密码：
（二）电磁波及其传播：
1. 波的基本特征：所有的波都是在传播周期性变化的运动形态。这里的运动形态又可分为：凹凸相间和疏密相间两种。
2. 振幅：我们把波源偏离平衡位置的最大距离叫做振幅，用字母A表示，单位是M （m），它反映了波源振动的强弱。
周期：波源振动一次所需要的时间叫做周期，用字母T表示，单位是秒（s）；
频率：波源每秒内振动的次数叫做频率，用字母f表示，单位是赫兹（Hz）。频率与周期反映了振动的快慢。它们的关系是：T＝。
波长：波在一个周期内传播的距离叫做波长，用λ表示，单位是M（m）。
波速：波的传播速度，用字母v表示，单位是M/秒（m/s）。
3. 波长、波速、频率、周期的关系是：
v＝＝λf。
4. 电磁波：
（1）电磁波是在空间传播的周期性变化的电磁场。
（2）电磁波在真空中的传播速度（即光速），c＝3×108m/s。
（3）电磁波谱：
从电磁波谱图可知，电磁波包括了：无线电波、微波、光（包括红外线、可见光和紫外线）、X射线和γ射线等。其中无线电波的波段表见下：
（4）人类应用电磁波传播信息的历史经历了以下变化：
①传播的信息形式从“文字→声音→图像”；
②传播的信息量“由小到大”；
③传播信息的速度“由慢到快”。
（三）现代通信――走进信息时代
1. 移动通信是指移动用户之间或移动用户与固定用户之间的通信方式。
移动通信的基地台是按蜂窝结构布局的，这种布局可以增加电磁波覆盖的有效面积，避免基地台的重复建设，因而移动电话也称为“蜂窝移动电话”。
2. 光纤通信是以激光为光源，以光导纤维为传输介质进行的通信。
光纤通信具有传输容量大、抗电磁干扰能力强等突出优点，是构成未来信息高速公路骨干网的主要通信方式。
光纤通信的过程是：“电话→激光发射机→光纤→激光接收机→电话”
3.卫星通信是利用人造地球卫星作为中继站，转发无线电信号，在多个地球站之间进行的通信。
卫星通信具有传输距离远、覆盖区域大、灵活、可靠、不受地理环境条件限制等独特优点。以覆盖面积来说，一颗通信卫星可覆盖地球面积的三分之一多，即三颗同步通信卫星就可以覆盖整个地球。
4. 互联网络是全世界的计算机、计算机网络互相连接成的信息传送网络，包括有线网络和无线网络。
互联网络的用途非常广泛，如信息查询、电子邮件、远程登录、文件传送、远程医疗、网上聊天、电子会议等。
三、重、难点解读：
1. 认识信息
我们今天生活的时代是一个信息的时代。无论是工作中，学习中还是日常生活中，我们都要利用各种不同的渠道收集各个方面的信息，外交家注意国际关系的微妙变化，企业家注意商情的波动，金融家关注股市行情的涨跌，科学家关心学科前沿的动态，所有这一切，都与信息息息相关。
信息现在已经成为现代科学技术中普遍使用的一个概念，作为日常用语，信息指音信、消息，消息就是预先不知道的报道。一般来说，信息是指由信息源（如自然界、人类社会等）发出的各种信号，使使用者接受和理解。
信息并非事物本身，而是表征事物，并由事物发出的消息、情报、指令、数据和信号中包含的内容。一切事物，包括自然界、人类社会等，都在发出信息。在人类社会中，信息往往以文字、图像、语言、声音等形式出现。
信息是生活、工作中的常见现象，一切事物都会发出信息，信息无时不在。人们要想有效地工作和生活，必须拥有足够的信息。
借助于信息，人类才能获取并发展知识。通过获取信息，人们才能区别自然界和社会中的不同的事物，才得以认识世界、认识自然、利用自然。
2. 认识卫星通信
通信卫星工作的基本原理如图所示。通信卫星的运行轨道有两种。一种是低或中高轨道，另一种轨道是高达36000km的同步定点轨道，即在赤道平面内的圆形轨道，卫星的运行周期与地球自转一圈的时间相同，在地面上看这种卫星好似静止不动，称
为同步卫星。卫星通信系统由通信卫星（空间部分）和地面部分（通信地面站）两大部分构成。在这一系统中，通信卫星实际上就是一个悬挂在空中的通信中继站。它居高临下，视野开阔，它可以“看”到地球最大跨度达18000km以上。三颗卫星（如图）就可以覆盖地球的几乎全部面积，可进行24小时的全天候通信。只要在它的覆盖照射区以内，不论距离远近都可以通信，通过它转发和反射电报、电视、广播和数据等无线信号。通信卫星的种类也越来越多。按服务区域划分，有全球、区域和国内通信卫星。按用途分，有一般通信卫星、广播卫星、海事卫星、跟踪和数据中继卫星以及各种军用卫星等。
3. 认识电磁波（无线电波）的传播方式。
电磁波（这里主要指无线电波）因波长不同具有不同的传播形式。主要有：地波、天波和微波三种形式。
地波沿地球表面空间传播的无线电波叫做地波。由于地面上有高低不平的山坡和房屋等障碍物，只有能绕过这些障碍物的无线电波，才能被各处的接收机收到。当波长大于或相当于障碍物的尺寸时，就可以绕过障碍物到达它们的后面。地面上的障碍物尺寸一般不大，长波可以相当容易地绕过它们，中波和中短波也能较好地绕过去，短波和微波由于波长较短，很难绕过它们。由于地球是一个大导体，地球表面会因地波的传播引起感应电流，因此地波在传播过程中要损失能量，频率越高损失的能量也越多，所以地波主要适用于长波、中波和中短波。
天波依靠电离层的反射来传播的无线电波叫做天波。地面上空的气体分子由于受到太阳的照射而发生电离，大气中一部分中性的气体分子分解为带正电的离子和自由电子，该层大气就是电离层。电离层对于不同波长的电磁波的反射和吸收表现不同的特性，波长越长，吸收越强反射越弱，因此短波最适宜以天波的形式传播。
微波微波是由于频率高、波长短，它既不能以地波的形式传播，又不能依靠天波的形式传播，和光一样，沿直线传播。由于地球表面是球形的，微波沿直线传播的距离不大，一般只有几十千M。在进行远距离通信时，要有中继站。由某地发射出去的微波，被中继站接收，并加以放大、处理，再传向下一站，像接力赛那样，一站传一站，经过很多中继站可以把电信号传到远方。
【典型例题】
例1. 下列说法中正确的是（）
A. 频率越高的电磁波，传播速度越大；
B. 波长越短的电磁波，传播速度越大；
C. 频率越高的电磁波，波长越短；
D. 波长不同的电磁波，频率不同，因而速度亦不同。
分析：
电磁波的传播速度与波长和频率无关，仅由传播的介质决定，电磁波在同一物质中的传播速度是不变的，在真空中的传播速度等于光速，在空气中的速度近似等于光速。但电磁波的波长、频率及传播速度三者满足：传播速度＝波长×频率，因此电磁波的频率与波长成反比关系。
解答：应选C。
例2.关于同步卫星，以下说法中正确的是（）
A. 同步卫星的转动周期和地球的自转周期相同。
B. 同步卫星和月球一样每天绕地球一周。
C. 同步卫星固定在空中一直不动。
D. 同步通信卫星做为传播微波的中继站，地球上只要有2颗就能覆盖全世界。
分析：
所谓地球同步卫星，即指卫星绕地球转动的周期与地球的自转周期相同，与地球同步转动，且在赤道上空的某地，站在地球上观看（以地球本身为参照物）它在空中的位置是固定不动的，所以它可以代替微波中继站来进行电磁波的中转作用。全世界只要有三颗这样的卫星（当然位置要选定好）就可以满足全世界的需求，正确答案只有A。
解答：应选A。
例3. 目前，中国教育电视台的两套卫星电视节目是通过国产“东方红二号甲”通信卫星转发的，卫星转发下行频率为3848MHz和3928MHz。这两个电磁波的波长分别是
_______和_______。
分析：
电磁波的传播速度c与波长、频率的关系是：c＝λf，要求出波长，可以把公式变形为λ＝。
解答：
因为c＝λf，所以λ＝，则：
＝＝＝0.078m。
＝＝＝0.076m。
所以这两个电磁波的波长分别是0.078m和0.076m。
第十七章电磁波与现代通信 课时1信息与信息传播 [课堂巩固] 1.信息与生活密不可分，如天空乌去密布，标志着大雨可能降临；上课时，同学们 举手，标志着________________________。 2.我们生活在一个充满信息的世界里，通俗地讲，信息是各种事物________________________，消息中包含的内容越多，信息量________________。 3.信息和信息传播活动经历了五次巨大的变革：_________________、文字的诞生、__________________、_______________、___________________。 4.请你列举出三种早期的信息传播工具：________________、_________________、_________________________。 5.第一个发明电报机的是美国的发明家_______________，同时也发明了利用“点”、 “划”和“空白”的不同组合构成的电码——__________________，揭开了人类通信史的新纪元。 6.比较下列各类传递信息的方法，在相同的时间内能传递的信息量最多的是（）A．电话B．电报C．书信D．可视电话 7.下面关于数字“6”的莫尔斯电码组合，正确的是（） A. ·———— B. —···· C. ———·· D.····— 8.下列不属于早期信息传播工具的是（） A.可视电话 B.在古代每隔一定的距离会设置一个驿馆 C.飞鸽传书 D.以前有急事时，经常会用的电报 9.下列传播信息的方式中，传递信息的速度最快的是（） A．利用古代的驿站的形式传播 B．利用发电报的形式传递信息 C．利用打电话的形式传播 D．飞鸽传书 10.小明同学在课后查阅了一些资料，得到了一些记载信息的工具如下图17-1所示， 请你帮他分析这些记载信息工具的优缺点。
《电磁场电磁波》课程论文电磁波在信号传输中的应用 姓名段一凡 班级 BG1208 学号 121001260807 2015年 10月 9日 电磁波在信号中的应用 摘要本文主要介绍了电磁波的光谱和特性及作为载波在信号传
输的应用，分别有光纤通信，微波通信和波导通信等，介绍了电磁波的频段，电磁波与介质的相互作用，电磁波在不同介质中的传播特性。 关键词电磁波1；光谱2；光纤3；通信4 Application of electromagnetic wave in signal Abstract the spectrum and characteristics of electromagnetic wave and its application in signal transmission are introduced. The optical fiber communication, microwave communication and waveguide communication are introduced. Keywords electromagnetic wave 1; spectrum 2; optical fiber 3; communication 4 目录 一背景1 二定义1 三电磁波概述1 四电磁波普2 1电磁波普的定义2 2波普分类：2 五电磁波特性5 1电磁波特性5 2划分 :5
六光纤通信5 1光纤通信5 2光波特性6 3光纤原理及应用6 七微波通信6 1微波通信6 2微波波长7 3频带的划分7 4微波特征7 1）穿透性7 2）选择性加热7 3）热惯性小8 5微波原理8 八波导通信8 1波导历史8 2波导定义9 3毫米波9 4调制方式9 九电磁波在信号中传输的应用9 1背景 电磁波首先由詹姆斯·麦克斯韦于1865年预测出来，而后由德国物理学家海因里希·赫兹于1887年至1888年间在实验中证实存在。麦克斯
中国VSAT卫星通信市场发展现状与趋势（三） ——2003年中国VSAT卫星通信市场发展状况及经营状况分析 一、2003年中国VSAT小站用户发展状况 截至2003年底，全国35家VSAT经营企业共计拥有小站用户34540个，比2002年的37872个减少了3332个，降幅为8.8%。其中单向数据小站26285个，比2002年28711个减少了8.4%；双向数据小站8151个，比2002年8922减少了8.6%；语音小站仅有104个，比2002年减少了一半以上。 2003年VSAT小站用户数有所减少的主要原因有以下几方面： (1)VSAT经营企业数量比2002年减少了5个，导致小站用户总数的减少； (2)VSAT经营企业受“SARS”疫情严重影响，致使企业的业务发展计划不能如期完成； (3)无线寻呼市场进一步萎缩，一些原来主要为无线寻呼提供服务的VSAT经营企业市场规模缩小，此类小站数量明显减少； (4)由于地面光网络的快速发展，使用价格大幅度下降，在激烈的市场竞争中，VSAT败下阵来，只好退出部分市场，导致VSAT双向数据小站数量的减少； (5)另外，有一些较老的经营企业因系统设备已趋陈旧，传输带宽和传输速率已不能满足用户的通信需求，致使用户退租。 2003年，单向数据业务依然是VSAT卫星通信的应用亮点，双向数据小站所占比例与上一年基本持平，而语音小站减少一半以上，市场所占比例仅为O.3%。 近年来，VSAT单向数据小站所占比例逐年提高，2003年单向数据小站的比例已经达到76.1%，预计未来两年，单向数据小站比例还将进一步提高；双向数据小站也会有一定的发展，但所占比例不会增长语音小站比例只占O.3%，无论从规模上还是所占比例上都在逐年减少，未来两年仍将保持这样趋势。 截至2003年底，单向数据小站用户数量为26285个，占到小站用户总数的76.1%，也是目前VSAT用户小站增长的主要来源。单向数据业务(如信息广播和远程应用服务等)已经成为了VSAT卫星通信业务的
第十七章：电磁波与现代通信 知识点总结： 一、信息与信息传播 1.信息：各种事物发出的有意义的消息。 （1）人类特有的三种信息：语言、符号和图像。 （2）人类历史上，信息和信息传播活动经历了五次巨大的变革：①语言的诞生；②文字的诞生；③印刷术的诞生；④电磁波的应用；⑤计算机与网络技术的应用。 2.早期的信息传播工具：烽火台、驿马、电报机和早期电话等。 记住：莫尔斯发明了电报机；贝尔发明了电话；爱迪生发明了电灯。 3.人类储存信息的工具有：（1）牛骨﹑竹简、木牍；（2）书；（3）磁盘﹑光盘。 二、电磁波及其传播 1.波 （1）波的概念：波是能传播周期性变化的运动形态，还能传递能量以及信息。 （2）波的基本特征： 振幅A：振动的幅度，单位是m，它反映了振动的强弱。 周期T：振动一次所需要的时间，单位是s。 频率f：其数值等于每秒内振动的次数，单位是Hz，频率与周期反映了振动的快慢，f＝1/T。 波长λ：波在一个周期内传播的距离，单位是m。 波速V：波传播的速度，单位是m/s，它反映波传播的快慢。 （3）波的传播速度V与波长λ、频率f的关系是：V＝λf＝λ/T 2.电磁波 （1）电磁波是在空间传播的周期性变化的电磁场。 记住：麦克斯韦建立了电磁场理论并预言了电磁波的存在；赫兹第一次用实验证实了电磁波的存在。（2）特性：①电磁波的传播不需要介质，可以在真空中传播，但金属可以屏蔽电磁波；②一切电磁波都具有能量，可以传递信息。 （3）电磁波在真空中传播的速度为3×108m/s，与光速相同，光波属于电磁波。 3.电磁波谱（按波长由小到大或频率由高到低排列）：γ射线、X射线、紫外线、可见光（红橙黄绿蓝靛紫）、红外线﹑微波﹑无线电波（要了解它们各自应用）。 记住：微波技术主要应用在通信方面，如雷达、导航、电视等领域。 4.人类应用电磁波传播信息的历史经历了以下变化： （1）传播的信息形式从文字→声音→图像； （2）传播的信息量由小到大； （3）传播的距离由近到远； （4）传播的速度由慢到快。 三、现代通信---走进信息时代 1.卫星通信 （1）电视广播、移动通信等主要是利用微波传递信号的。 （2）优点：①覆盖面大；②通信距离长；③不受地理环境限制。 缺点：①造价较高；②信号有零点几秒的时间延迟；③保密性差。 （3）应用：电话、电报、电视广播、全球定位、导航。 2.光纤通信 （1）光纤通信是利用光波在光导纤维中传输信息的一种通信方式。 （2）优点：①容量极大；②不会受外界电磁场的干扰；③不怕潮湿、耐腐蚀、能量损耗低。 缺点：①架设线路受地理条件限制；②光缆易被拉断。

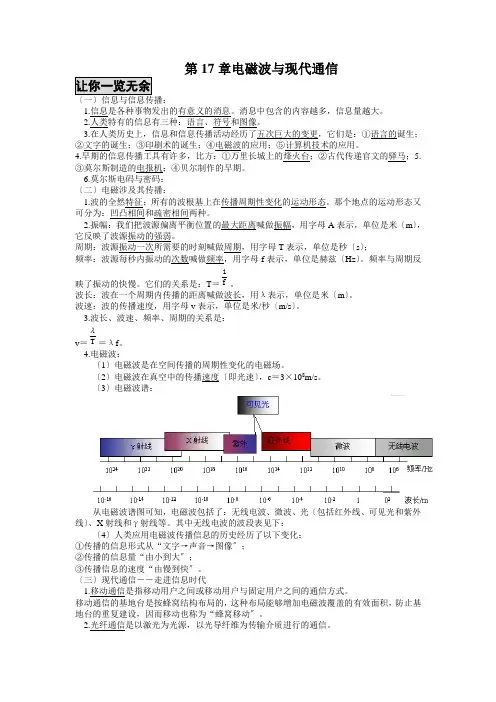

第17章 电磁波与现代通信 让你一览无余 1. 信息是各种事物发出的有意义的消息。消息中包含的内容越多，信息量越大。 2. 人类特有的信息有三种：语言、符号和图像。 3. 在人类历史上，信息和信息传播活动经历了五次巨大的变革，它们是：①语言的诞生；②文字的诞生；③印刷术的诞生；④电磁波的应用；⑤计算机技术的应用。 4. 早期的信息传播工具有很多，比如：①万里长城上的烽火台；②古代传递官文的驿马； 5. ③莫尔斯发明的电报机；④贝尔制作的早期电话。 6. 莫尔斯电码与密码： （二）电磁波及其传播： 1. 波的基本特征：所有的波都是在传播周期性变化的运动形态。这里的运动形态又可分为：凹凸相间和疏密相间两种。 2. 振幅：我们把波源偏离平衡位置的最大距离叫做振幅，用字母A 表示，单位是米（m ），它反映了波源振动的强弱。 周期：波源振动一次所需要的时间叫做周期，用字母T 表示，单位是秒（s ）； 频率：波源每秒内振动的次数叫做频率，用字母f 表示，单位是赫兹（Hz ）。频率与周期反 映了振动的快慢。它们的关系是：T ＝f 1 。 波长：波在一个周期内传播的距离叫做波长，用λ表示，单位是米（m ）。 波速：波的传播速度，用字母v 表示，单位是米/秒（m/s ）。 3. 波长、波速、频率、周期的关系是： v ＝T ＝λf 。 4. 电磁波： （1）电磁波是在空间传播的周期性变化的电磁场。 （2）电磁波在真空中的传播速度（即光速），c ＝3×108m/s 。 （3）电磁波谱： 从电磁波谱图可知，电磁波包括了：无线电波、微波、光（包括红外线、可见光和紫外线）、X 射线和γ射线等。其中无线电波的波段表见下：
