画法几何复习题及答案 一、填空题（1X 30= 30分） 1、投影法分中心投影和平行投影两大类。 2、在点的三面投影图中，aax反映点A到V 面的距离，a' C反映点A到W 面的距离。 3、绘制机械图样时采用的比例，为图样机件要素的线性尺寸与实际机件相应 要素的线性之比。 4、正垂面上的圆在V面上的投影为直线，在H面上的投影形状为椭圆。 5、空间两直线的相对位置可分为平行、相交、交叉和垂直四种。 6、同一机件如采用不同的比例画出图样，则其图形大小不同（相同，不同），但图 上所标注的尺寸数值是一样的（一样的，不一样的）。 7、图形是圆、大于半圆注直径尺寸：图形是半圆、小于半圆注半径尺寸。 &表示回转面在投射方向上可见、不可见的分界线，称为转向轮廓线。 9、两等径圆柱相贯，其相贯线形状为椭圆。 10、组合体尺寸种类分为定形尺寸、定位尺寸和总体尺寸。 11、用于普通连接的螺栓与被连接件的光孔间是否属于配合关系否。 12、圆锥销GB117-86 A10 × 30代号中的“ 10”是指销的小端直径。 13、两标准圆柱齿轮啮合时，其两节圆应相切。 14、含有标准结构要素的零件，是否一定属于标准件不一定。 15、已知双线螺纹，导程P W = 10,其螺距P= 5 。 16、已知标准直齿圆柱齿轮m=3，z=20，其齿顶圆直径da= 66 。 17、①50f 7代号中的“ f 7”是轴的公差带代号，其中“ f”表示基本偏差代号。 18、多面正投影图是工程中应用最广泛的一种图示方法。 19、建筑剖面图的剖切位置应选择在能反映内部构造比较复杂和典型的的部位, 并 应通过门窗洞。 20、点的三面投影规律是：①点的正面投影与点的水平投影的连线垂直于 OX轴。②点的正面投影与点的侧面投影的连线垂直于OZ轴。③点的水平投影到OX轴的距离等于点的侧面投影到OZ轴的距离。 21、在三投影面体系中直线与投影面的相对位置可分一般位置直线、投影面平行线和 一投影面垂直线。 22、空间两直线互相平行，则它们的同面投影也一定平行—。 23、空间两直线相交，贝尼们的同面投影也一定相交，而且各同面投影的交点就
1、单项选择题(30) 1．图纸的会签栏一般在（ B） A．图纸右上角及图框线内 B．图纸左上角及图框线外 C．图纸右上角及图框线外 D．图纸左上角及图框线内 @！．一物体图上长度标注为2000，其比例为1﹕5，则其实际大小为（ B）A．400 B．2000 C．10000 D．200 3．下列仪器或工具中，不能用来画直线的是（ D ） A．三角板 B．丁字尺 C．比例尺 D．曲线板 4. 在土木工程制图中，除了遵守建筑工程制图标准和某些行业标准外，还必须遵守的国家标准为：( A ) A.总图制图标准 B.水利水电工程制图标准 C.技术制图标准 D.铁路工程制图标准 5. 由国家职能部门制定、颁布的制图标准，是国家级的标准，简称国标。国标的代号为：( B ) A. ISO B. GB C. Standard D. ANSI 6. 图纸上的各种文字如汉字、字母、数字等，必须按规定字号书写，字体的号数为：( A ) A. 字体的高度 B. 字体的宽度 C. 标准中的编号 D. 序号 7. 绘制工程图应使用制图标准中规定的幅面尺寸，其中A2幅面的尺寸为：( C) A. 594 841（A1） B. 210 297(A4) C. 420 594(A2) D. 297 420(A3) 1189*841(A0) 8. 绘制工程图应使用制图标准中规定的幅面尺寸，其中A4幅面的尺寸为：(B ) A. 594 841 B. 210 297 C. 420 594 D. 297 420 9. 绘图比例是：( A ) A. 图形与实物相应要素的线性尺寸之比 B. 实物与图形相应要素的线性尺寸之比 C. 比例尺上的比例刻度 D. 图形上尺寸数字的换算系数 10. 如果物体的长度为1000mm，绘图比例是1:20，则在绘图时其长度应取：( C ) A. 100 B. 1000 C. 50 D. 20
“画法几何及工程制图”复习资料 复习重点： 1制图基本知识与技术 掌握制图基本知识：制图标准、图纸幅面、字体、绘图比例、图线、尺寸的标注形式。 2 投影法和点的多面正投影 1.掌握投影法的基本知识：投影的形成及分类、工程上常用的四种图示方法 2.掌握二面投影图和三面投影图的投影规律 3.掌握作辅助正投影的方法 3平面立体的投影及线面投影分析 1.掌握基本平面立体的三面投影图的投影特性 2.掌握立体上直线的投影特性 3.掌握立体上平面的投影特性 4.掌握点、线、面间的相对几何关系 4平面立体构形及轴测图画法 1.掌握基本平面体的叠加、切割、交接 2.掌握平面立体的尺寸标注方法 3.掌握轴测投影原理及平面立体的轴测投影画法 5 规则曲线、曲面及曲面立体 1.了解曲线的形成与分类 2.掌握圆的投影的画法，了解圆柱螺旋线投影的画法 3.了解曲面的形成、分类 4.掌握曲面投影的表达方法，主要是圆柱面、圆锥面、球面投影的画法 5.掌握基本曲面立体（圆柱、圆锥）的投影特性 6.掌握平面与曲面体或曲表面相交的投影画法 7.了解两曲面体或曲表面相交的投影画法 8.掌握圆柱与圆锥的轴测图画法 6 组合体
1.学会使用形体分析法对组合体的形成进行分析 2.掌握根据实物绘制组合体的三视图的方法 3.掌握组合体的尺寸注法 4.掌握组合体三视图的阅读方法，根据组合体的两视图作第三视图 5.掌握组合体轴测图的画法 7 图样画法 1.掌握六个基本视图的画法 2.掌握剖视图的表达方法 3.掌握断面图的表达方法 4.掌握在组合体轴测图中进行剖切的画法 5.了解常用的简化画法 6.了解第三角画法的概念 8 钢筋混凝土结构图（了解） 1.了解钢筋混凝土结构的基本知识 2.掌握钢筋混凝土结构的图示方法 3.掌握钢筋混凝土结构图的阅读方法 9 房屋建筑图（了解） 1.了解房屋的组成和各部分的作用，了解房屋的一般设计方法 2.了解房屋施工图的分类及有关规定 3.了解房屋总平面图的绘制方法 4.掌握建筑平面图、建筑立面图、建筑剖面图的绘制方法 5.了解建筑详图的绘制方法 10 桥梁、涵洞工程图（了解） 了解桥涵工程图的基本知识，了解桥墩图、桥台图、涵洞图的图示方法
画法几何答案 一、简答题（共30分，每小题5分） 1．一套完整的施工图包括哪些内容？（5分） 一套完整的房屋施工图包括：图纸目录（1分）、设计总说明（或者将前两者合并为首页图）（1分）、建筑施工图（1分）、结构施工图（1分）、设备施工图（1分）。 2．建筑平面图中，如何表示定位轴线及其编号？（5分） 施工图中的定位轴线是施工定位、放线的重要依据。凡是承重构件如墙、柱等都应画出定位轴线并予编号。 建筑平面图中的定位轴线采用细点划线表示，轴线端部画细实线圆圈，直径一般为8-10毫米。在圆圈内写上编号，水平方向的编号，采用阿拉伯数字，从左至右依次编写，垂直方向的编号，采用大写拉丁字母自下而上顺次编写。拉丁字母中的I、O、Z三个字母不得作轴线编号。（3分） 对于一些非承重构件的分隔墙等次要构件，可用附加轴线表示其位置，附加轴线的编号用分数表示，分母表示前一轴线的编号，分子表示附加轴线。（2分） 3．建筑立面图的命名方式有哪几种？（5分） 建筑立面图的命名方式有三种： 第一种：按方位命名：通常把房屋的主要出入口或反映房屋外貌特征的那一面的立面图称为正立面图，从而确定背立面图和左右侧立面图。（2分）第二种：按房屋立面的朝向来命名立面图，如南立面图、北立面图、东立面图、西立面图。（1.5分） 第三种：按立面图两端的定位轴线来命名，如①—⑦立面图。（1.5分） 4．简述基础平面图的形成。（5分） 基础平面图是假想有一个水平剖切平面，沿建筑物底层室内设计地面（即±0.000）把整幢建筑无切开，移去剖切平面以上的房屋和基础回填土，得到的水平剖视图。（5分） 5．用文字说明下列钢筋尺寸标注中各数字和符号的意义。（5分） 10φ22 10表示钢筋的根数（10根）（1.5分） φ表示钢筋的等级（Ⅰ级钢筋）（1.5分） 22表示钢筋的直径（22毫米）（2分） 6．写出下列常用结构构件的代号名称。（5分） B：板（1分）；Z：柱（1分）；KB：空心板（1分）； GL：过梁（1分）；QL：圈梁（1分）。 1
“画法几何及工程制图”复习资料 “画法几何及工程制图”课程是培养绘制和阅读工程图样基本能力的技术基础课。土木工程图样是土木工程建设中的重要技术文件，工程图纸表达了有关工程建筑物的形状、构造、尺寸、工程数量以及各项技术要求和建造工艺，在设计和施工建造中起着记载、传达技术思想和指导生产实践的作用。作为工程技术人员，必须精通工程制图的原理，熟练掌握图形技术。本课程的主要任务就是帮助学习制图原理和方法，教会绘制工程图的初步技术，培养绘制和阅读工程图的基本能力，为后续课程的学习和专业技术工作打下必要的基础。 复习重点： 第1章制图基本知识与技术 掌握制图基本知识：制图标准、图纸幅面、字体、绘图比例、图线、尺寸的标注形式。 第2章投影法和点的多面正投影 1.掌握投影法的基本知识：投影的形成及分类、工程上常用的四种图示方法 2.掌握二面投影图和三面投影图的投影规律 3.掌握作辅助正投影的方法 第3章平面立体的投影及线面投影分析 1.掌握基本平面立体的三面投影图的投影特性 2.掌握立体上直线的投影特性 3.掌握立体上平面的投影特性 4.掌握点、线、面间的相对几何关系 第4章平面立体构形及轴测图画法 1.掌握基本平面体的叠加、切割、交接 2.掌握平面立体的尺寸标注方法 3.掌握轴测投影原理及平面立体的轴测投影画法 第5章规则曲线、曲面及曲面立体 1.了解曲线的形成与分类 2.掌握圆的投影的画法，了解圆柱螺旋线投影的画法 3.了解曲面的形成、分类 4.掌握曲面投影的表达方法，主要是圆柱面、圆锥面、球面投影的画法
5.掌握基本曲面立体（圆柱、圆锥）的投影特性 6.掌握平面与曲面体或曲表面相交的投影画法 7.了解两曲面体或曲表面相交的投影画法 8.掌握圆柱与圆锥的轴测图画法 第6章组合体 1.学会使用形体分析法对组合体的形成进行分析 2.掌握根据实物绘制组合体的三视图的方法 3.掌握组合体的尺寸注法 4.掌握组合体三视图的阅读方法，根据组合体的两视图作第三视图 5.掌握组合体轴测图的画法 第7章图样画法 1.掌握六个基本视图的画法 2.掌握剖视图的表达方法 3.掌握断面图的表达方法 4.掌握在组合体轴测图中进行剖切的画法 5.了解常用的简化画法 6.了解第三角画法的概念 第12章钢筋混凝土结构图（了解基本概念） 1.了解钢筋混凝土结构的基本知识 2.掌握钢筋混凝土结构的图示方法 3.掌握钢筋混凝土结构图的阅读方法 第13章房屋建筑图（了解了解基本概念） 1.了解房屋的组成和各部分的作用，了解房屋的一般设计方法 2.了解房屋施工图的分类及有关规定 3.了解房屋总平面图的绘制方法 4.掌握建筑平面图、建筑立面图、建筑剖面图的绘制方法 5.了解建筑详图的绘制方法 第14章桥梁、涵洞工程图（了解） 了解桥涵工程图的基本知识，了解桥墩图、桥台图、涵洞图的图示方法

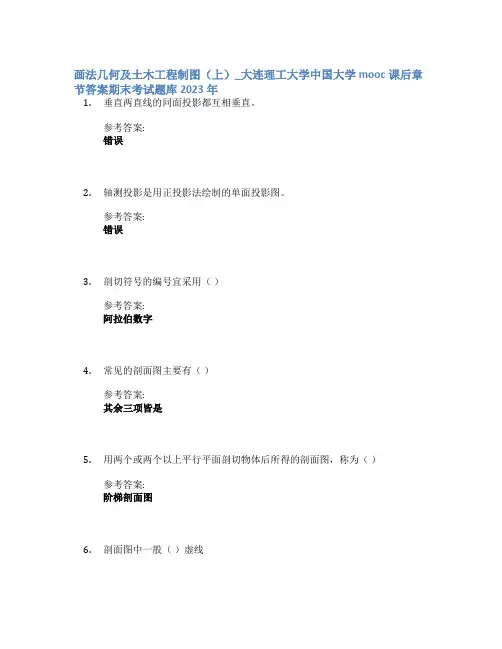

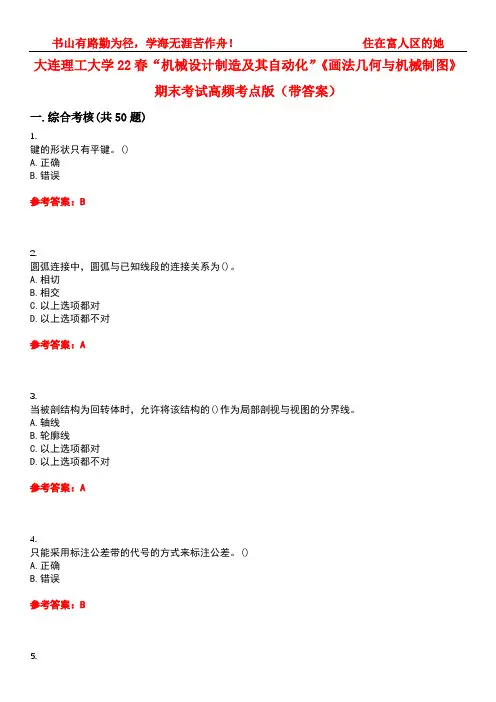

大连理工大学画法几何答案【篇一：2014 春大连理工大学《画法几何与机械制图》 在线作业1】 > 业1 大工14 春《画法几何与机械制图》在线作业 1 、单选题（共10 道试题，共50 分。） 1.一直线或平面相对另一直线或平面的倾斜程度，称为（b）。 a.锥度 b.斜度 c. 平行度 d.以上选项均不对 满分：5 分 2.将机件的某一部分向基本投影面投射所得的视图，称为（c）。 a.基本视图 b.向视图 c. 局部视图 d.斜视图 满分：5 分 3.将机件向不平行于基本投影面（投影面垂面）的平面投射所得的 视图，称为（d）。 a.基本视图 b.向视图 c. 局部视图 d.斜视图 满分：5 分 4.以对称中心线为界，一半画成剖视图，另一半画成视图，这样的 图形称为（b）。 a.全剖视图 b.半剖视图 c. 局部剖视图 d.以上选项都不对 满分：5 分 5.投射线方向垂直于轴测投影面的轴测图，称为（a）。 a.正轴测图 b.斜轴测图
c. 以上选项都对 d.以上选项都不对 满分：5 分 6.（a）用来确定平面图形的尺寸位置。 a.尺寸基准 b.定位尺寸 c. 定形尺寸 d.以上选项均不对 满分：5 分 7.在中心投影法中，移动投影中心时，投影（b）。 权威打造 【篇二：大工16 秋《画法几何与机械制图》在线作业 1 满分答案】 class=txt> 一、单选题（共10 道试题，共50 分。） 1. 形体的 2 个投影，（）反映唯一的空间形状。 a. 能 b. 不能 c. 以上选项都对 d. 以上选项都不对 正确答案：b 2. 平面立体的截交线的每条边都是（）与棱面的交线。 a. 截平面 b. 截断面 c. 相贯面 d. 相交面 正确答案：a 3. 确定平面图形上各线段形状大小的尺寸为（）。 a. 定形尺寸 b. 定位尺寸 c. 定向尺寸 d. 定面尺寸 正确答案：a 4. 积聚性（）平行投影法的投影特性。 a. 属于
画法几何及机械制图试题及答案
组合体的视图 1单选 (1 分) 已知立体的主、俯视图，正确的左视图是： A 2单选 (1 分) 已知主观图和俯视图，正确的左视图是： C 3单选 (1 分) 已知物体的主、俯视图，错误的左视图是： B
4单选 (1 分) 已知主、俯两视图，其正确的左视图是： D 5单选 (1 分) 已知四组图形的主、俯视图，其错误的一组视图是： A 6单选 (1 分) 已知主、俯两视图，其正确的左视图是： D
6 填空 (1 分) 由若干基本形体组成的类似机器零 件的物体称为 ____。组合体 7 填空 (1 分) 假想将组合体分解为若干个简单的基本形体，然后分析它们之间的相对位置、组成方式以及表面之间过渡关系，这样的分析方法称为组合体的 ____ 。形体分析法 8 填空 (1 分)组合体相邻形体表面过渡关系投 射特征有：两形体表面 ____与____；____与____。共面不共面相切相交 9 填空 (1 分) 读图要点：把几个视图联系起来读；要从反映形状特征较多的视图看起；分析形体间相邻表面的 ____；要注意物体表面的 ____ 和____。 相对位置方向性可见性 10 填空 (1 分) 读图方法：投影分析、空间想像物体形状，要弄清视图中“ ____”和“____”的 含义；要判断出相邻表面间的“____” 。图线线
框相对位置 11 填空 (1 分) 画组合体三视图时，要注意三个 视图之间存在的对应尺寸关系是：____ ；____；____ 。长对正高平齐宽相等 12 填空 (1 分) 读组合体视图的基本方法是____ 法和 ____ 法。 形体分析线面分析 机件的表达方法 1 单选(1 分) 机件向不平行于任何基本投影面的平面投影所 得的视图叫 A. 基本视图 B. 斜视图 C.向视图 D. 局部视图 2 单选(1 分) 已知主、俯视图，选出改画后正确的全剖主视图：C 3 单选(1 分)
画法几何-习题及答案
画法几何复习题及答案 一、填空题（1Ｘ30＝30分） 1、投影法分中心投影和平行投影两大类。 2、在点的三面投影图中，aax反映点A到V 面的距离，a’az反映点A到W 面的距离。 3、绘制机械图样时采用的比例，为图样机件要素的线性尺寸与实际机件相应要素的线性之比。 4、正垂面上的圆在V面上的投影为直线，在H面上的投影形状为椭圆。 5、空间两直线的相对位置可分为平行、相交、交叉和垂直四种。 6、同一机件如采用不同的比例画出图样，则其图形大小不同（相同，不同），但图上所标注的尺寸数值是一样的（一样的，不一样的）。 7、图形是圆、大于半圆注直径尺寸；图形是半圆、小于半圆注半径尺寸。 8、表示回转面在投射方向上可见、不可见的分界线，称为转向轮廓线。 9、两等径圆柱相贯，其相贯线形状为椭圆。 10、组合体尺寸种类分为定形尺寸、定位尺寸和总体尺寸。 11、用于普通连接的螺栓与被连接件的光孔间是否属于配合关系否。 12、圆锥销GB117-86A10×30代号中的“10”是指销的小端直径。 13、两标准圆柱齿轮啮合时，其两节圆应相切。 14、含有标准结构要素的零件，是否一定属于标准件不一定。 15、已知双线螺纹，导程Ｐw＝10，其螺距Ｐ＝ 5 。 16、已知标准直齿圆柱齿轮m＝３，z=20，其齿顶圆直径d a＝66 。 17、Φ50f７代号中的“f７”是轴的公差带代号，其中“f”表示基本偏差代号。 18、多面正投影图是工程中应用最广泛的一种图示方法。 19、建筑剖面图的剖切位置应选择在能反映内部构造比较复杂和典型的的部位， 并应通过门窗洞。 20、点的三面投影规律是：①点的正面投影与点的水平投影的连线垂直于OX轴。②点的正面投影与点的侧面投影的连线垂直于OZ轴。③点的水平投影到OX轴的距离等于点的侧面投影到OZ轴的距离。 21、在三投影面体系中直线与投影面的相对位置可分一般位置直线、投影面平行线和_ 投影面垂直线。 22、空间两直线互相平行，则它们的同面投影也一定平行。
画法几何复习题及答案 一、填空题（1Ｘ30＝30分） 1、投影法分中心投影和平行投影两大类。 2、在点的三面投影图中，aax反映点A到 V 面的距离，a’az反映点A到 W 面的距离。 3、绘制机械图样时采用的比例，为图样机件要素的线性尺寸与实际机件相应要素的线性之比。 4、正垂面上的圆在V面上的投影为直线，在H面上的投影形状为椭圆。 5、空间两直线的相对位置可分为平行、相交、交叉和垂直四种。 6、同一机件如采用不同的比例画出图样，则其图形大小不同（相同，不同），但图上所标注的尺寸数值是一样的（一样的，不一样的）。 7、图形是圆、大于半圆注直径尺寸；图形是半圆、小于半圆注半径尺寸。 8、表示回转面在投射方向上可见、不可见的分界线，称为转向轮廓线。 9、两等径圆柱相贯，其相贯线形状为椭圆。 10、组合体尺寸种类分为定形尺寸、定位尺寸和总体尺寸。 11、用于普通连接的螺栓与被连接件的光孔间是否属于配合关系否。 12、圆锥销GB117-86 A10×30代号中的“10”是指销的小端直径。 13、两标准圆柱齿轮啮合时，其两节圆应相切。 14、含有标准结构要素的零件，是否一定属于标准件不一定。 15、已知双线螺纹，导程Ｐw＝10，其螺距Ｐ＝ 5 。 16、已知标准直齿圆柱齿轮m＝３，z=20，其齿顶圆直径d ＝ 66 。 a 17、Φ50f７代号中的“f７”是轴的公差带代号，其中“f”表示基本偏差代号。 18、多面正投影图是工程中应用最广泛的一种图示方法。 19、建筑剖面图的剖切位置应选择在能反映内部构造比较复杂和典型的的部位， 并应通过门窗洞。 20、点的三面投影规律是：①点的正面投影与点的水平投影的连线垂直于OX轴。②点的正面投影与点的侧面投影的连线垂直于OZ轴。③点的水平投影到OX轴的距离等于点的侧面投影到OZ轴的距离。 21、在三投影面体系中直线与投影面的相对位置可分一般位置直线、投影面平行线和_ 投影面垂直线。 22、空间两直线互相平行，则它们的同面投影也一定平行。
组合体的视图1单选(1分)已知立体的主、俯视图，正确的左视图是：A 2单选(1分)已知主观图和俯视图，正确的左视图是：C 3单选(1分)已知物体的主、俯视图，错误的左视图是：B 4单选(1分)已知主、俯两视图，其正确的左视图是：D
5单选(1分)已知四组图形的主、俯视图，其错误的一组视图是：A 6单选(1分)已知主、俯两视图，其正确的左视图是：D 、 6填空(1分) 由若干基本形体组成的类似机器零件的物体称为____。组合体 7填空(1分) 假想将组合体分解为若干个简单的基本形体，然后分析它们之间的相对位置、组成方式以及表面之间过渡关系，这样的分析方法称为组合体的____。形体分析法 8填空(1分) 组合体相邻形体表面过渡关系投射特征有：两形体表面____与____；____与____。 共面不共面相切相交 9填空(1分) 读图要点：把几个视图联系起来读；要从反映形状特征较多的视图看起；分析
形体间相邻表面的____；要注意物体表面的____和____。 相对位置方向性可见性 10填空(1分) 读图方法：投影分析、空间想像物体形状，要弄清视图中“____”和“____”的含义；要判断出相邻表面间的“____”。图线线框相对位置 11填空(1分) 画组合体三视图时，要注意三个视图之间存在的对应尺寸关系是：____；____；____ 。长对正高平齐宽相等 12填空(1分)读组合体视图的基本方法是____法和____法。 \ 形体分析线面分析 机件的表达方法 1单选(1分) 机件向不平行于任何基本投影面的平面投影所得的视图叫 A.基本视图 B.斜视图 C.向视图 D.局部视图 2单选(1分) 已知主、俯视图，选出改画后正确的全剖主视图：C 3单选(1分) 在下图中选出正确的一组剖视图。B
“画法几何及工程制图”复习题(含答案)
“画法几何及工程制图”复习资料 复习重点： 1制图基本知识与技术 掌握制图基本知识：制图标准、图纸幅面、字体、绘图比例、图线、尺寸的标注形式。 2 投影法和点的多面正投影 1.掌握投影法的基本知识：投影的形成及分类、工程上常用的四种图示方法 2.掌握二面投影图和三面投影图的投影规律 3.掌握作辅助正投影的方法 3平面立体的投影及线面投影分析 1.掌握基本平面立体的三面投影图的投影特性 2.掌握立体上直线的投影特性 3.掌握立体上平面的投影特性 4.掌握点、线、面间的相对几何关系 4平面立体构形及轴测图画法 1.掌握基本平面体的叠加、切割、交接 2.掌握平面立体的尺寸标注方法 3.掌握轴测投影原理及平面立体的轴测投影画法 5 规则曲线、曲面及曲面立体 1.了解曲线的形成与分类 2.掌握圆的投影的画法，了解圆柱螺旋线投影的画法
4.掌握曲面投影的表达方法，主要是圆柱面、圆锥面、球面投影的画法 5.掌握基本曲面立体（圆柱、圆锥）的投影特性 6.掌握平面与曲面体或曲表面相交的投影画法 7.了解两曲面体或曲表面相交的投影画法 8.掌握圆柱与圆锥的轴测图画法 6 组合体 1.学会使用形体分析法对组合体的形成进行分析 2.掌握根据实物绘制组合体的三视图的方法 3.掌握组合体的尺寸注法 4.掌握组合体三视图的阅读方法，根据组合体的两视图作第三视图 5.掌握组合体轴测图的画法 7 图样画法 1.掌握六个基本视图的画法 2.掌握剖视图的表达方法 3.掌握断面图的表达方法 4.掌握在组合体轴测图中进行剖切的画法 5.了解常用的简化画法 6.了解第三角画法的概念 8 钢筋混凝土结构图（了解） 1.了解钢筋混凝土结构的基本知识 2.掌握钢筋混凝土结构的图示方法 3.掌握钢筋混凝土结构图的阅读方法 9 房屋建筑图（了解）
1.图纸的基本幅面共有五种，分别用幅面代号A0、A1、A2、A3、A4表示，其中A0的幅面尺寸为（）。 （A）841mmX189mm （B）594mmX41mm （C）420mmX94mm （D）297mmX20mm 答题： A. B. C. D. （已提交） 参考答案：A 问题解析： 2.制图国家标准中，规定了技术图样及有关技术文件中的汉字、字母和数字的结构形式及其基本尺寸，其中图样中书写的汉字应写成（）。 （A）宋体（B）仿宋体（C）长仿宋体（D）楷体 答题： A. B. C. D. （已提交） 参考答案：C 问题解析： 3.工程图样中的三视图，采用的是（）。 （A）斜投影法（B）正投影法（C）平行投影法（D）中心投影法 答题： A. B. C. D. （已提交） 参考答案：B 问题解析： 4.在三面投影中，正面投影和水平投影需要满足（）的关系。 （A）长对正（B）高平齐（C）宽相等（D）以上都不是 答题： A. B. C. D. （已提交） 参考答案：A 问题解析： 5.透视投影是（）投影。 （A）单面（B）两面（C）三面（D）多面 答题： A. B. C. D. （已提交） 参考答案：A 问题解析： 6.建筑透视图采用的是（）。 （A）斜投影法（B）正投影法（C）平行投影法（D）中心投影法 答题： A. B. C. D. （已提交） 参考答案：D

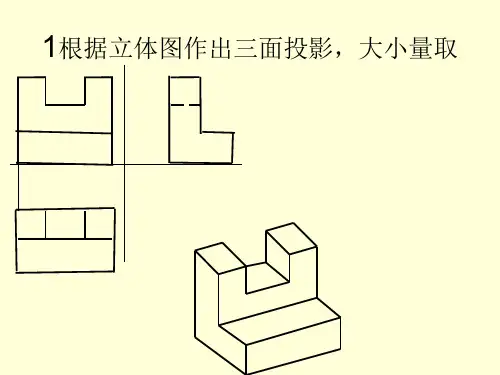

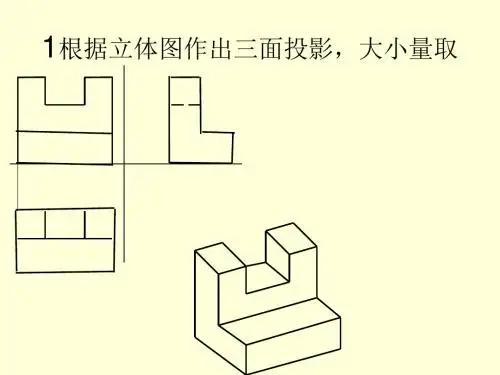

问题解析： 7. 根据给定的形体的三面投影，与 之相对应的立体图为（）。 答题： A. B. C. D. （已提交） 参考答案：A 问题解析： 8.根据给定的形体的三面投影，与之相对应的立体图为（）。 答题： A. B. C. D. （已提交） 参考答案：B 问题解析： 9.根据给定的形体的三面投影，与之相对应的立体图为（）。 答题： A. B. C. D. （已提交） 参考答案：B 问题解析：
专科《画法几何与建筑制图》 一、（共75题,共150分） 1. 国标规定（）1：50的平面图应给出抹灰层，并给出材料图例。（2分） A.大于 B.等于 C.小于 D.大于等于 .标准答案：A 2. 在建筑施工图中，详图索引符号的圆及直径均用细线绘制，圆的直径为（）。（2分） A.6 mm B.8mm C.10mm D.14mm .标准答案：C 3. 在建筑施工图的立面图中地坪线用（）（2分） A..细线 B.中线 C.粗线 D.特粗线 .标准答案：D 4. （）表示结构构件钢架代号。（2分） A.WB B.YKB C.GJ D.YT .标准答案：C 5. 模板图就是构件的（）。（2分） A.断面图 B.平面图 C.立面图 D.外形图 .标准答案：D 6. （）在土建图中是建筑材料普通砖的图例。 （2分） A.第6题图（a） B.第6题图（b） C.第6题图（c） D.第6题图（d） .标准答案：B 7. 下列要素中，不属于投影形成需要的要素是（）。（2分） A.光线 B.承影面 C.物体 D.影子 .标准答案：D 8. 水平线在V、W面的投影与O Z轴（）。（2分） A.平行 B.垂直 C.相交 D.以上都不对 .标准答案：B 9. 尺寸标注的尺寸数字的实际意义（）。（2分） A.是图形大小 B.与绘图时采用的比例相关 C.是物体的真实大小 D.和绘图精度相关 .标准答案：C 10. 一般线与正平线垂直，则这两直线在（）面的投影垂直。（2分） A.V B.H C.W D.以上都不对 .标准答案：A 11. 表示一个铅垂面的空间位置需要（）。（2分） A.侧面投影 B.水平投影 C.正面投影 D.以上全部 .标准答案：B 12. 在空间，点分直线为成比例的各线段，则该点的投影（）。（2分） A.必分直线的同面投影为同一比例的各线段 B.不一定能分直线的同面投影为同一比例的各线段 C.不能分直线的同面投影为同一比例的各线段 D.以上都不对 .标准答案：A 13. 两张正垂面的交线是一条（）。（2分） A.铅垂线 B.水平线 C.一般线 D.正垂线 .标准答案：D 14. 三面投影图中，水平投影与侧面投影的关系须符合三等关系中的（）。（2分） A.长对正 B.高平齐 C.宽相等 D.以上都不对 .标准答案：C 15. 圆球体可认为是（）绕共面的对称轴线旋转一周而形成的实体。（2分） A.矩形 B.圆 C.三角形 D.半圆 .标准答案：B 16. 在（）体的表面上取点可用素线法和纬圆法。（2分） A.圆柱 B.圆锥 C.圆球 D.棱锥 .标准答案：B 17. 空间平行的两线段，其轴测投影（）。（2分） A.平行 B.相交 C.垂直 D.以上都不对 .标准答案：A
1、单项选择题（30） 1 ?图纸的会签栏一般在（B A图纸右上角及图框线内?图纸左上角及图框线外 C图纸右上角及图框线外?图纸左上角及图框线内 A. 400 B ? 2000 C ? 10000 D . 200 3. 下列仪器或工具中，不能用来画直线的是（D ） A. 三角板B . 丁字尺C .比例尺D .曲线板 4. 在土木工程制图中，除了遵守建筑工程制图标准和某些行业标准外，还必须遵守的国家标准为：（A ） A. 总图制图标准 B.水利水电工程制图标准 C.技术制图标准 D.铁路工程制图标准 5. 由国家职能部门制定、颁布的制图标准，是国家级的标准，简称国标。国标的代号为：（B ） A. ISO B. GB C. Sta ndard D. ANSl 6. 图纸上的各种文字如汉字、字母、数字等，必须按规定字号书写，字体的号数为：（A ） A. 字体的高度 B. 字体的宽度 C. 标准中的编号 D. 序号 7. 绘制工程图应使用制图标准中规定的幅面尺寸，其中A2幅面的尺寸为：（C ） A. 594 841 （A1） B. 210 297（A4） C. 420 594（A2） D. 297 420（A3）1189*841（A0） 8. 绘制工程图应使用制图标准中规定的幅面尺寸，其中A4幅面的尺寸为：（B ） A. 594 841 B. 210 297 C. 420 594 D.297 420
9. 绘图比例是：（A ） A.图形与实物相应要素的线性尺寸之比尺寸之比 C.比例尺上的比例刻度 D.B.实物与图形相应要素的线性 图形上尺寸数字的换算系数 10. 如果物体的长度为1000mm绘图比例是1:20，则在绘图时其长度应取：（C ） A. 100 B.1000 C. 50 D. 20
1、单项选择题(30) 1.图纸的会签栏一般在( B ) A.图纸右上角及图框线内 B.图纸左上角及图框线外 C.图纸右上角及图框线外 D.图纸左上角及图框线内 @！.一物体图上长度标注为2000,其比例为1﹕5,则其实际大小为( B ) A.400 B.2000 C.10000 D.200 3.下列仪器或工具中,不能用来画直线的就是( D ) A.三角板 B.丁字尺 C.比例尺 D.曲线板 4、在土木工程制图中,除了遵守建筑工程制图标准与某些行业标准外,还必须遵守的国家标准为:( A ) A、总图制图标准 B、水利水电工程制图标准 C、技术制图标准 D、铁路工程制图标准 5、由国家职能部门制定、颁布的制图标准,就是国家级的标准,简称国标。国标的代号为:( B ) A、 ISO B、 GB C、 Standard D、 ANSI 6、图纸上的各种文字如汉字、字母、数字等,必须按规定字号书写,字体的号数为:( A ) A、字体的高度 B、字体的宽度 C、标准中的编号 D、序号 7、绘制工程图应使用制图标准中规定的幅面尺寸,其中A2幅面的尺寸为:( C) A、 594 841(A1) B、 210 297(A4) C、 420 594(A2) D、297 420(A3) 1189*841(A0) 8、绘制工程图应使用制图标准中规定的幅面尺寸,其中A4幅面的尺寸为:(B ) A、 594 841 B、 210 297 C、 420 594 D、 297 420 9、绘图比例就是:( A ) A、图形与实物相应要素的线性尺寸之比 B、实物与图形相应要素的线性尺寸之比 C、比例尺上的比例刻度 D、图形上尺寸数字的换算系数 10、如果物体的长度为1000mm,绘图比例就是1:20,则在绘图时其长度应取:( C )
