名词解释
Ziegler-Natta催化剂：中文译名“齐格勒-纳塔”催化剂，由三乙基铝与四氯化钛组成，是一种优良的定向聚合催化剂。催化剂又称触媒,可以组合成Ziegler-Natta触媒的化合物种类相当多，Ziegler-Natta触媒可由下列的化合物组合而成：周期表中第IV到第VIII族的过渡金属化合物，和周期表中第I到第III族的金属所组成的有机金属化合物。其中过渡金属化合物为触媒，而有机金属化合物为助触媒。
爆炸极限：可燃物质与空气或氧气必须在一定浓度范围内均匀混合，形成预混气，遇火源才会发生爆炸，这个浓度范围成为爆炸极限，或爆炸浓度极限
逐步加成反应:某些单体的官能团可按逐步反应的机理相互加成而获得聚合物，但又不会析出小分子副产物，这种反应称为逐步加成聚合反应。
界面缩聚:两种单体分别溶解在水及与水不相混溶的有机溶剂中，在常温常压下，在水和有机溶剂的界面进行缩聚反应的方法。
工程塑料:是指被用做工业零件或外壳材料的工业用塑料，是强度、耐冲击性、耐热性、硬度及抗老化性均优的塑料。
表面活性剂：是指具有固定的亲水亲油基团，在溶液的表面能定向排列，并能使表面张力显著下降的物质。
乳化剂:能降低互不相溶的液体间的界面张力，使之形成乳浊液的物质。乳化剂是乳浊液的稳定剂，是一类表面活性剂
HBL值：用来衡量表面活性剂分子中的亲水部分和亲油部分对其性质所作贡献大小的物理量。
种子乳液聚合：单体原则上仅在已生成的微粒上聚合，而不形成新的微粒，即仅增加原来微粒的体积，而不增加反应体系中微粒的数目。
核-壳聚合：两种单体进行共聚合时，如果一种单体首先进行乳液聚合，然后加入第二种单体再次进行乳液聚合，则前一种单体聚合形成乳胶粒子的核心，好似种子，后一种单体则形成乳胶粒子的外壳。
金属茂催化剂：由过渡金属锆（Zr）与两个环戊二烯基或环戊二烯取代基及两个氯原子（或甲基）形成的有机金属络合物和助催化剂甲基铝氯烷组成。
Phillips催化剂活化处理：400～800℃温度下，于干燥空气中进行活化，使铬原子处于Cr+6状态。
熔融指数：热塑性塑料在一定温度和压力下，熔体在10分钟内通过标准毛细管的重量值，以（g/min)为单位。
聚合反应的操作方式：间歇聚合：分批生产，适于小批量生产；连续聚合：自动化程度高，质量稳定，适合大批量生产。聚合反应器：管式、塔式、釜式、特殊形式；反应热排除方式：夹套冷却、内冷管冷却、反应物料部分闪蒸、反应介质预冷、回流冷凝器冷却等。
1、聚合反应釜中搅拌器的形式有哪些？适用范围如何？
①常用搅拌器的形式有平桨式、旋桨式、涡轮式、锚式以及螺带式等；
②涡轮式和旋桨式搅拌器适于低粘度流体的搅拌；平桨式和锚式搅拌器适于高粘度流体的搅拌；螺带式搅拌器具有刮反应器壁的作用，特别适用于粘度很高流动性差的合成橡胶溶液聚合反应釜的搅拌。
2、简述合成树脂与合成橡胶生产过程的主要区别。
—合成橡胶生产中所用的聚合方法主要限于自由基聚合反应的乳液聚合法和离子与配位聚合反应的溶液聚合法两种。而合成树脂的聚合方法则是多种的。合成树脂与合成橡胶由于在性质上的不同，生产上的差别主要表现在分离过程和后处理过程差异很大：①分离过程的差异：合成树脂，通常是将合成树脂溶液逐渐加入第二种非溶剂中，而此溶剂和原来的溶剂是可以混溶的，在沉淀
釜中搅拌则合成树脂呈粉状固体析出。合成橡胶的高粘度溶液，不能用第二种溶剂以分离合成橡胶，其分离方法是将高粘度橡胶
溶液喷入沸腾的热水中，同时进行强烈搅拌，未反应的单体和溶剂与一部分水蒸气被蒸出，合成橡胶则以直径10—20mm左右的橡
胶析出，且悬浮于水中。经过滤、洗涤得到胶粒。
②后处理过程的差异：
合成树脂后处理方框图：
潮湿的粉状合成树脂>干燥>干燥粉状合成树脂>包装>粉状合成树脂商品。
潮湿的粉状合成树脂>干燥。干燥的粉状合成树脂>加稳定剂>混炼>造粒>粒状塑料>均匀化>包装>粒状塑料制品。
合成橡胶后处理方框图>潮湿的粒状合成橡胶>干燥>压块>包装>合成橡胶制品.
3、高分子合成工业的“三废”是如何产生的？怎样处理？什么是“爆炸极限”？
①高分子合成工业所用的主要原料—单体和有机溶剂，许多是有毒的，甚至是剧毒物质。由于回收上的损失或设备的泄漏会产生
有害或有臭味的废气、粉尘污染空气和环境。聚合物分离和洗涤排除的废水中可能有催化剂残渣、溶解的有机物质和混入的有机
物质以及悬浮的固体微粒。这些废水如果不经过处理排入河流中，将污染水质。此外，生产设备中的结垢聚合物和某些副产物会
形成残渣，因此高分子合成工业与其他化学工业相似，存在着废气、粉尘、废水和废渣等三废问题。
②对于三废的处理，首先在进行工厂设计时应当考虑将其消除在生产过程中，不得已时则考虑它的利用，尽可能减少三废的排放
量。必须进行排放时，应当了解三废中所含各种物质的种类和数量，有针对性地进行回收利用和处理，最后再排放到综合废水处
理场所。不能用清水冲淡废水的方法来降低废水中有害物质的浓度。
③一种可燃气体、可燃液体的蒸汽或有机固体和空气混合时，当达到一定的浓度范围，遇火花就会引起激烈爆炸。可发生爆炸的
浓度范围叫做爆炸极限。
4、简述乙烯在高聚物合成方面的重要性。
—乙烯可以合成各种单体，从而得到各种合成树脂与合成橡胶。
例如：
CH2=CH2—聚乙烯 CH2=CH2+CH3-CH=CH2—乙丙橡胶
CH2=CH2+Cl2+O2—CH2Cl-CH2Cl—CH2=CHCl—聚氯乙烯
CH2=CH2+CH3COOH+O2—CH2=CH-OOCCH3—聚乙酸乙烯酯—聚乙烯醇—维纶树脂
5、如何选择自由基聚合的引发剂？
—首先，根据聚合操作方式和反应温度条件，选择适当分解速度的引发剂。
第二，根据引发剂的分解速度随温度的不同而变化，所以要根据反应温度选择合适的引发剂。
第三，根据分解速度常数选择引发剂。
第四，根据分解活化能（E d）选择引发剂。
第五，根据引发剂的半衰期选择引发剂。
6、在自由基聚合生产中，主要采用什么方法控制产品的平均分子量？
—控制平均分子量的手段：（1）严格控制引发剂的用量，一般仅为千分之几；（2）严格控制反应温度和其他反应条件；（3）选择适当的分子量调节剂并严格控制其用量。
在实际生产中，由于聚合物品种不同，采用的控制手段各有所侧重，根据主要影响因素来选择控制手段。
7、自由基聚合反应的实施方法有哪几种？分别能生产哪些主要的高聚物品种？
自由基聚合反应的实施方法有哪几种？分别能生产哪些主要的高聚物的品种？
—高分子聚合反应实施方法有自由基聚合（本体聚合、乳液聚合、悬浮聚合、溶液聚合）；离子与配位聚合（本体聚合、溶液聚合）。本体聚合生产的主要品种：LDPE、PS、PMMA等。悬浮聚合生产的主要品种： PVC、EPS、AS、ABS 、PMMA、PTFE等。乳液聚合主要产品：合成树脂如PVC、聚醋酸乙烯、聚丙烯酸酯等，合成橡胶如SBR、NBR、CR。溶液聚合：主要用于直接用聚合物溶液的场合（粘合剂、涂料、分散剂）及合成纤维。如聚丙烯酸酯，聚丙烯酰胺，PAN PS PVC PVAc
8、比较悬浮聚合和乳液聚合、本体聚合的优缺点。
—悬浮聚合的特点：优点：用水作为连续相，聚合反应热易除去；操作安全；反应体系粘度较低；温度易控制；分离较容易；产品纯度较乳液聚合的高。缺点：分散体系不稳定，间歇法生产。
乳液聚合的特点：优点：聚合反应热清除较容易；反应体系粘度低；分散体系的稳定性优良，可连续操作；产品乳液可直接用作涂料、粘合剂、表面处理剂。缺点：分离过程较复杂，产生大量废水，直接干燥能耗大；聚合物杂质含量较高。
本体聚合的特点：优点：无反应介质，工艺过程简单。缺点：聚合反应热的散发困难，反应温度难以控制，一般先进行预聚合，排除部分反应热；反应后期粘度大，单体反应不易进行完全。
9、破乳方法有哪些？乳液聚合工业生产中采用什么方法破乳？
—破乳方法：加电解质；改变PH值；冷冻破乳；机械破乳；稀释破乳。工业生产中采用破乳的主要方法是在乳胶中加入电解质并且改变pH值。
11、离子聚合与配位聚合反应在工业上有哪些应用？聚合实施方法有哪些？为什么不能采用悬浮聚合和乳液聚合生产？
①阳离子聚合反应工业应用：聚异丁烯：聚乙烯亚胺；聚甲醛。此外还可以合成端基为某功能团的聚合物，具有功能性悬挂基团的聚合物，嵌段共聚物，大单体。实施方法：乙烯基单体或某些杂环单体在阳离子引发剂作用下生成相应阳离子进行聚合的反应阴离子聚合反应工业应用：合成分子量甚为狭窄的聚合物；合成利用先后加入不同种类单体进行阴离子聚合的方法合成AB型，ABA 型以及多嵌段、星形、梳形等不同形式的嵌段共聚物；利用在聚合反应结束时需要加入终止剂这一点，合成某些具有适当功能团端基的聚合物。实施方法：有两种情况，一是聚合引发剂和单体分子之间有两个电子转移而生成一个键；二是单电子转移而不生成键，首先生成自由基离子，然后二聚成为双离子。
配位聚合反应工业应用：合成树脂中HDPE、聚丙烯及其共聚物；合成橡胶中顺丁橡胶（BR）、顺式聚异戊二烯（合成天然橡胶）以及乙烯-丙烯-二烯烃三元共聚物（乙丙橡胶）。实施方法：乙烯和α-烯烃的配位聚合、1，3-烯烃配位聚合。②原因：离子聚合与配位聚合都使用相应的催化剂进行催化聚合反应，由于有些催化剂对H2O的作用是灵敏的。或由于反应过程中生成的碳正离子增长链（～～C+X-）、碳负离子增长链（～～C-M+）、阴离子配位键对H2O的作用是灵敏的，所以不能采用H2O为反应介质。因此与游离基聚合不同，不能采用以H2O为反应介质的悬浮聚合生产方法和乳液聚合生产方法进行生产。而采用无反应介质的本体聚合方法或有反应介质存在的溶液聚合方法。
12、工业上用于生产线型缩聚高聚物的方法有哪些？各有何特点？
熔融缩聚特点：优点是生产工艺过程简单生产成本低，可连续法生产直接纺丝，聚合设备的生产能力高。缺点是反应温度高，要求单体和缩聚物在反应温度下不分解，单体配比要求严格，反应物料粘度高，小分子不易脱除，局部过热可能产生副反应，对聚合设备密封性要求高。广泛用于大品种缩聚物。
溶液缩聚特点：优点是溶剂存在下可降低反应温度避免单体和产物分解，反应平稳易控制，可与产生的小分子共沸或与之反
应而脱除，聚合物溶液可直接用作产品。缺点是溶剂可能有毒、易燃，提高了成本，增加了缩聚物分离、精制、溶剂回收等工序，生产高分子量产品时须将溶剂蒸出后进行熔融缩聚。适用于单体或缩聚物熔融后易分解的产品生产。
界面聚合的特点：优点是反应条件缓和，反应时不可逆的，对两种单体的配比要求不严格。缺点是必须使用高活性单体，需要大量溶剂，产品不易精制。适用于气液相、液-液相界面缩聚和芳香族酰氯生产芳酰胺等特种性能聚合物。
固相缩聚的特点：优点是反应温度低于熔融缩聚温度，反应条件缓和。缺点是原料需充分混合，要求达一定细度，反应速度低，小分子不易扩散脱除。适用于提高已生产的缩聚物的分子量以及难溶的芳族聚合物的生产。
13、简述影响线型缩聚高聚物分子量的影响因素。
—①线型高分子量缩聚物生产过程中单体转化率的高低对产品的平均分子量产生重要影响；
②缩聚物生产过程中两种二元官能团单体的摩尔比应严格相等，而加入适量的一元官能团单体以控制产品的平均分子量；
③缩聚反应生成的小分子化合物须及时用物理方法或化学方法除去，其残存量对聚合度产生明显影响。
14、具有反应活性的低聚物可分为哪两类？各举两例。
—具有反应活性的低聚物有（1）反应性官能团为可发生缩聚反应的合成树脂：酚醛树脂、氨基树脂、醇酸树脂、有机硅树脂等。（2）反应性官能团为不能发生缩聚反应的合成树脂：不饱和聚酯树脂、环氧树脂、端羟基聚醚或聚酯等。
15、生产聚氨酯的主要原料有哪些？简述聚氨酯的合成原理。
—聚氨酯 (PUR)：塑料、橡胶、合成纤维、涂料、粘合剂。是世界五大塑料之一，主要产品是泡沫塑料，占78%。生产聚氨酯原料有异氰酸酯，多元醇化合物（包括聚醚多元醇，聚酯多元醇，其他类型的多元醇）扩链剂，催化剂及其它助剂。
聚氨酯的合成原理：1.异氰酸酯的化学反应：（1）异氰酸酯与含活泼氢化合物间的反应；2.异氰酸酯的自聚反应：（1）芳香族异
氰酸酯的二聚反应（2）异氰酸酯的三聚反应（3）异氰酸酯的线型聚合反应（4）异氰酸酯的脱二氧化碳缩聚反应；3. 二元(或多元)异氰酸酯和二元(或多元)醇：（1）一步法，由异氰酸酯和醇直接反应，如双组分的聚氨酯粘合剂，聚氨酯泡沫塑料也可由一步法直接合成（2）两步法（预聚体法），第一步：合成预聚体，二元醇和过量的二元异氰酸酯反应，生成两端皆为-NCO基团的加成物。第二步：预聚体进行扩链反应和交联反应。（3）扩链反应；（4）交联反应。
聚氨酯最主要的用途是什么？简述其生产工艺。
生产聚氨酯泡沫塑料
①一步法：各种原料一次混合催化发泡。各种物料在反应过程中同时发生链增长、扩链、交联及发泡等反应。
优点：工艺流程简单，投资少，制品性能好，大量用于软泡生产；
缺点：工艺难度大，不易控制。
②预聚体法（两步法）：将聚醚（或为聚酯）多元醇与异氰酸酯先反应生产两端带有-NCO基团的预聚体，再加入催化剂、发泡剂、泡沫稳定剂等组分，进一步反应和发泡。
优点：易控制，成品率高，主要用于硬泡、半硬泡的生产。
缺点：工艺过程多、生产过程复杂，较老的生产工艺。
16、PE的主要品种有哪些？各有什么特点？生产方法如何？简述工艺流程（写典型工艺）。影响PE性能的因素有哪些？
—①主要品种有：（1）高压低密度聚乙烯（LDPE） 0.915～0.930g/cm3；（2）线型低密度和中等密度聚乙烯（LLDPE）0.915～0.94g/cm3；（3）高密度聚乙烯（HDPE）0.96～0.97g/cm3。此外，还有超高分子量聚乙烯、改性聚乙烯（交联、氯化、氯磺化、
接枝）等品种。
②其品种特点：（1） LDPE ：支链多，结晶度低，密度低；用途：薄膜（农膜、包装膜）、涂层、注塑产品等；方法：本体聚合。（2）HDPE ：支链少，结晶度高，密度高；用途：注塑、吹塑、挤出；方法：配位聚合，淤浆法、溶液法和气相法。（3）LLDPE：由共聚单体引入短支链，结晶度低，密度低；用途：薄膜、注塑、滚塑、挤塑；
③方法：气相法（本体聚合），溶液法，淤液法。
影响PE性能的因素：密度是影响聚乙烯性能的主要因素，密度增加，对气体的屏蔽性、硬度、耐磨性、拉伸强度、刚性、耐热性、耐化学腐蚀性及表面光洁度等性能提高；降低密度则柔韧性、耐应力破裂性、透明性及伸长性提高，冷流性和收缩率降低。此外，聚乙烯的分子量及其分布对其性能也产生重要影响。
17 、PP的生产方法有哪些？简述工艺流程
—PP有等规、间规、无规三种立体异构物，工业生产的PP要求等规PP含量在95%以上。采用配位聚合。生产方法：溶剂淤浆法，间歇液相本体PP。间歇液相本体聚合法：单釜间歇操作，反应釜容积多为12m3；原料丙烯主要来自炼厂气，纯度＞99.5%；催化剂采用Z-N催化剂体系，用高纯度H2调节PP分子量。反应条件：操作压力3.3～3.5MPa，温度75～80℃，时间3～6h，转化率70%左右。反应达到“干锅”状态时，回收未反应的丙烯，回收压力1.0～1.2MPa。从反应釜出来的物料进入闪蒸釜，通N2置换丙烯，通空气使催化剂脱活，得到粉状的PP。采用液相预聚合、液相均聚和气相共聚相结合的方法：液相均聚反应一般都采用两
组串联的环管反应器，每组反应器由四根管子组成。预聚合后催化剂淤浆先进第一组环管反应器，另加丙烯和H2；再送到第二组环管反应器，另加丙烯和H2；淤浆质量分数保持在55%左右。反应温度40～70℃，压力3～3.5MPa。聚合物淤浆从第二组反应器底部出来，经过一条加热管(闪蒸线)，使单体全部汽化，进入旋风式闪蒸罐分离。
18、聚苯乙烯类树脂主要有哪些？分别采用什么方法生产？画出方框流程图。
—聚苯乙烯类树枝主要有：通用型PS；可发性PS；苯乙烯-丙烯腈共聚树脂；高抗冲PS；苯乙烯-马来酸酐共聚树脂；苯乙烯-甲基丙烯酸甲酯共聚树脂；丙烯腈-丁二烯-苯乙烯共聚树脂（ABS）。
1通用型采用方法：本体聚合法，溶液本体法（改良本体法）和悬浮聚合法。
本体法：聚合条件：预聚温度80~120℃，转化率20~50%；聚合温度120～180℃，转化率55~95%；物料停留时间：4~8小时。溶剂用量为2%～30%。后处理：送入闪蒸器脱除可挥发组分。闪蒸罐闪蒸器>转膜蒸发器>脱挥发挤出机
悬浮聚合法：油相：苯乙烯、共聚单体、引发剂、链转移剂等；水相：去离子水、分散剂（无机分散剂）。引发剂：多采用混合引发剂；主分散剂：常用磷酸三钙（磷酸钠+氯化钙）；助分散剂：表面活性剂如石油磺酸钙等。反应温度80～140℃；时间5～24h，一般8~9h。与本体法相比，悬浮法产品透明度较差，质量不如本体法稳定，自动化程度较低，运转成本较高，且有大量污水排出。因此，悬浮法生产GPPS已逐渐被淘汰，现主要用于苯乙烯共聚物及可发性PS（EPS）的生产。
高抗冲聚苯乙烯采用方法：本体法、本体-悬浮法等，多用本体法，工序如下：橡胶→溶解→本体预聚→本体聚合→挤出造粒→产品
发泡聚苯乙烯采用方法：用戊烷或戊烷混合物作发泡剂，采用悬浮聚合法，制备工艺有一步浸渍法和两步浸渍法之分。一步法：将单体、引发剂、分散剂、水、发泡剂和其他助剂一起加入反应釜内，聚合得到含发泡剂的珠粒树脂，发泡剂一般应在聚合转化
率达90%以上加入。
二步法（又称后浸渍法）：苯乙烯、水、分散剂、引发剂→聚合→洗涤→离心脱水→干燥→筛分→料仓>水、发泡剂、分散剂→浸渍→洗涤→脱水干燥→包装
丙烯腈-苯乙烯共聚树脂采用方法：本体法、悬浮法制得，其中本体法占绝对优势。本体法：聚合热的移除单靠夹套冷却远远不够，最有效的移热方法是不断加入冷的单体，让部分单体和溶剂蒸发也是移热的好措施。可采用单釜满料聚合工艺、单釜不满料聚合工艺、双釜串联满料聚合工艺。
ABS树脂采用方法：乳液聚合法、本体聚合法、本体-悬浮法、乳液-悬浮法及乳液-本体法。
19、氯乙烯的生产方法有哪些？生产工艺及其产品各有何特点？画出方框流程图。
—聚氯乙烯生产方法：自由基悬浮聚合（主要方法），乳液聚合，微悬浮聚合，本体聚合。
PVC悬浮聚合法工艺：工艺条件控制：反应温度波动±0.2℃。单体：纯度＞99.98%；反应介质：去离子水；主分散剂：纤维素醚、聚乙烯醇、明胶；助分散剂：表面活性剂；引发剂：多用复合引发剂。聚合温度50～60℃。其他助剂：链终止剂、链转移剂、抗鱼眼剂、防粘釜剂等。
本体聚合：本体聚合用液态氯乙烯（VC）作悬浮剂，PVC不溶于VC，在搅拌下生成颗粒，成粒机理与悬浮聚合法相似。（1）预聚合采用立式不锈钢热压釜，容积8～25m3，聚合温度62～75℃，转化率7～12%，反应时间30min。（2）聚合反应釜现采用立式聚合釜，容积12～50m3，反应时间3～9小时。优点：不需要经过干燥工序，设备生产能力大，生产成本低，产品性能好，三废少。缺点：未反应的单体难以充分脱除，会产生10%的大颗粒，须经筛分、研磨为合格品。
乳液聚合：用于生产PVC糊树脂，制作人造革、泡沫塑料、搪塑制品。
微悬浮聚合：微悬浮聚合分两个阶段：均化阶段和聚合阶段。均化是将油溶性引发剂、乳化剂、水、单体等借助均匀分散设备，使之形成均匀乳液；聚合是将均化好的细小单体液滴按悬浮聚合方式进行升温聚合。特点：含固量高，稳定性高，设备投资大，能耗大。
20、出酚醛树脂、氨基树脂的主要单体及聚合反应。
—酚醛树脂原料：酚类：主要是苯酚；醛类：以甲醛为主。缩聚反应两步：Ⅰ羟甲基化反应；Ⅱ缩合反应。强酸催化：反应Ⅱ快，热塑性酚醛树脂（酸法树脂）。碱催化：反应Ⅰ快，生成多羟甲基衍生物，受热后可固化，热固性酚醛树脂（碱法树脂）。氨基树脂原料：氨基化合物：脲(H2N-CO-NH2)最重要，三聚氰胺次之；醛类化合物：甲醛水溶液。缩聚反应两步：Ⅰ羟甲基化反应；Ⅱ缩合反应。间歇法生产，以六亚甲基四胺为催化剂，缩聚后得氨基树脂水溶液，经处理后得电玉粉、玻纤模压料。
21、写出环氧树脂、不饱和聚酯树脂的主要单体、固化剂及固化机理。
—环氧树脂原料：双酚A、环氧氯丙烷，NaOH为催化剂。反应分两步进行：Ⅰ开环加成；Ⅱ脱除HCl形成环氧基团。环氧树脂固化机理：1 催化固化机理（1）路易氏酸作用下为阳离子聚合机理（BF3）（2）路易氏碱作用下为阴离子聚合机理（叔胺）；2 固化剂参与固化反应的固化机理（1）胺类与环氧树脂的固化反应，伯胺基含有两个活泼氢，可与两个环氧基反应。（2）酸酐与环氧树脂的固化反应（酯化反应）。环氧树脂固化剂：（1）胺类固化剂（活性大，可室温固化），（2）酸酐固化剂。
不饱和聚酯树脂原料：不饱和二元酸：顺丁烯二酸或其酸酐（马来酸酐）；饱和二元酸：邻苯二甲酸酐、间苯或对苯二甲酸等；二元醇：丙二醇、二乙二醇等。不饱和聚酯树脂的固化过程：1 固化剂自由基引发剂：BPO、过氧化甲乙酮等；活化剂（促进剂）：环烷酸钴、二甲基苯胺等（室温）。2 凝胶和固化。
22、工程塑料有哪些？说明其聚合方法。
—通用工程塑料：聚酰胺（PA）、聚碳酸酯（PC）、聚甲醛（POM）、聚苯醚（PPO）、聚对苯二甲酸酯类（PBT，PET）。
聚酰胺的合成方法：（1)二元胺和二元酸的缩聚（2）ω-氨基酸的缩聚（3）环状内酰胺的开环聚合
聚碳酸酯(PC)的合成方法：(1) 酯交换法双酚A与碳酸二苯酯在高温、高真空条件下熔融缩聚；(2) 光气法（主要方法）光气和双酚A在常温、常压下进行界面缩聚。
聚甲醛(POM)的合成化学：1 甲醛的聚合；高纯度的无水甲醛可以进行阴离子或阳离子聚合，工业上采用阴离子聚合，对单体甲醛纯度要求高。2 三聚甲醛的聚合三聚甲醛是碳氧原子构成的六元杂环，在阳离子型引发剂引发下可开环聚合。聚合工艺主要采用本体聚合和溶液聚合。
聚苯醚(PPO)合成与生产工艺 2,6-二甲基苯酚与氧发生氧化-偶合反应；溶液缩聚法:以吡啶、苯、氯苯为反应介质；沉淀缩聚法：将溶剂和沉淀剂混合作为反应介质。
聚对苯二甲酸酯类：直接酯化法和酯交换法
23、合成纤维的主要品种有哪些？聚合方法如何？
合成纤维包括：聚酯(涤纶)：约占合成纤维总产量的60%；聚酰胺（锦纶）：占20%；聚丙烯腈（腈纶）：占13%；
聚乙烯醇（维纶）；聚丙烯（丙纶）；聚氯乙烯（氯纶）等。
方法：
聚酯 PET合成路线：直缩法、酯交换法、环氧乙烷法。BHET（对苯二甲酸二乙二醇酯）合成酯交换法：对苯二甲酸二甲酯（DMT）与乙二醇（EG）直接酯化法：对苯二甲酸（TPA）与EG直接酯化。
1、尼龙-6：由己类酰胺水解聚合，另外还有阴阳离子聚合。尼龙-66：己二酸，己二胺质子催化聚合。
2、聚丙烯腈：通常由丙烯腈自由基引发剂引发聚合而成，一步法可溶解单体和聚合物的溶剂（NaSCN水溶液，氢氧化锌水溶液，二甲基亚砜，聚合物可直接纺丝），两步法可溶解单体不能溶解聚合物的溶剂（合成絮状聚合物后再溶解纺丝）。
3、聚乙烯醇：由乙酸乙酯聚合成聚乙酸乙烯酯，醇解成聚乙烯醇。
4、聚氯乙烯：由单体VC在自由基型引发剂引发下经悬浮聚合法合成
5、聚丙烯：见前面
24、写出七大合成橡胶的名称，简称及聚和方法？
丁苯橡胶SBR，顺丁橡胶BR，异戊橡胶IR，丁基橡胶IIR，乙丙橡胶EPDM，氯丁橡胶CR，丁腈橡胶NBR。
丁苯橡胶SBR聚合方法：氧化还原引发体系低温乳液聚合，丁二烯—苯乙烯阴离子共聚反应生产溶液聚合丁苯橡胶。
顺丁橡胶BR：丁二烯经配位聚合得到顺式-1，4-含量在96～98%的聚丁二烯，称为顺丁橡胶，产量占合成橡胶的第二位。
异戊橡胶IR：异戊二烯经配位聚合得高顺式1,4-聚异戊二烯橡胶，简称异戊橡胶，其结构与天然橡胶一样，又称合成天然橡胶。聚合工艺与BR相似，采用溶液聚合，引发体系有三类： Ziegler-Natta型：非均相引发剂，烷基锂型：主要是丁基锂，稀土型。丁基橡胶IIR：由主要单体异丁烯和少量辅助单体异戊二烯经阳离子聚合而成，聚合温度在－100℃左右。有溶液聚合和淤浆聚合两种，工业上主要采用淤浆法。以氯代甲烷作溶剂。用液态乙烯作冷却剂。
乙丙橡胶EPDM：由乙烯和丙烯经配位聚合而成，常加少量的非共轭二烯烃作第三单体。采用Ziegler-Natta催化剂（V—Al)，合成工艺有以下两种：溶液法：用己烷作溶剂；悬浮法：用液态丙烯作悬浮剂。第三单体：双环戊二烯、亚乙烯降冰片烯、1,4-己二烯。
氯丁橡胶CR：氯丁二烯经自由基乳液聚合成CR。
丁腈橡胶NBR：由丁二烯和丙烯腈经自由基乳液聚合而成
第一章 1.简述高分子化合物的生产过程。 答：(1)原料准备与精制过程; 包括单体、溶剂、去离子水等原料的贮存、洗涤、精制、干燥、调整浓度等过程和设备。(2)催化剂(引发剂)配制过程; 包括聚合用催化剂、引发剂和助剂的制造、溶解、贮存。调整浓度等过程与设备。(3)聚合反应过程；包括聚合和以聚合釜为中心的有关热交换设备及反应物料输送过程与设备.(4)分离过程；包括未反应单体的回收、脱出溶剂、催化剂，脱出低聚物等过程与设备。(5)聚合物后处理过程；包括聚合物的输送、干燥、造粒、均匀化、贮存、包装等过程与设备。(6)回收过程；主要是未反应单体和溶剂的回收与精制过程及设备。 2 简述连续生产和间歇生产工艺的特点 答：间歇生产是聚合物在聚合反应器中分批生产的，经历了进料、反应、出料、清理的操作。优点是反应条件易控制，升温、恒温可精确控制，物料在聚合反应器中停留的时间相同，便于改变工艺条件，所以灵活性大，适于小批量生产，容易改变品种和牌号。缺点是反应器不能充分利用，不适于大规模生产。 连续生产是单体和引发剂或催化剂等连续进入聚合反应器，反应得到的聚合物则连续不断的流出聚合反应器的生产。优点是聚合反应条件稳定，容易实现操作过程的全部自动化、机械化，所得产品质量规格稳定，设备密闭，减少污染。适合大规模生产，因此劳动生产率高，成本较低。缺点是不宜经常改变产品牌号，不便于小批量生产某牌号产品。 3.合成橡胶和合成树脂生产中主要差别是哪两个过程，试比较它们在这两个生产工程上的主要差别是什么？ 答:合成树脂与合成橡胶在生产上的主要差别为分离工程和后处理工程。 分离工程的主要差别：合成树脂的分离通常是加入第二种非溶剂中，沉淀析出；合成橡胶是高粘度溶液，不能加非溶剂分离，一般为将高粘度橡胶溶液喷入沸腾的热水中，以胶粒的形式析出。 后处理工程的主要差别：合成树脂的干燥，主要是气流干燥机沸腾干燥；而合成橡胶易粘结成团，不能用气流干燥或沸腾干燥的方法进行干燥，而采用箱式干燥机或挤压膨胀干燥剂进行干燥。 4. 简述高分子合成工业的三废来源、处理方法以及如何对废旧材料进行回收利用。 答: 高分子合成工业中:废气主要来自气态和易挥发单体和有机溶剂或单体合成过程中使用的气体;污染水质的废水主要来源于聚合物分离和洗涤操作排放的废水和清洗设备产生的废水;废渣主要来源于生产设备中的结垢聚合物和某些副产物.。 对于废气处理，应在生产过程中严格避免设备或操作不善而造成的泄露，并且加强监测仪表的精密度，以便极早察觉逸出废气并采取相应措施，使废气减少到容许浓度之下。对于三废的处理，首先在井陉工厂设计时应当考虑将其消除在生产过程中，不得已时则考虑它的利用，尽可能减少三废的排放量，例如工业上采用先进的不适用溶剂的聚合方法，或采用密闭循环系统。必须进行排放时，应当了解三废中所含各种物质的种类和数量，有针对性地回收利用和处理，最后再排放到综合废水处理场所。 废弃物的回收利用有以下三种途径： 1,、作为材料再生循环利用； 2、作为化学品循环利用； 3、作为能源回收利用
聚合物合成工艺（1～20章） 1、高分子合成工业的任务：将基本有机合成工业生产的单体，经聚合反应 合成高分子化合物，为高分子合成材料成型工业提供基本原料。 2、合成高分子材料有：合成塑料，合成橡胶，合成纤维，涂料，粘合剂，离子交换树脂。 3、合成树脂可以用：（溶液聚合/乳液聚合/悬浮聚合/本体聚合）方法制得； 合成橡胶可以用溶液聚合/乳液聚合方法制得； 、高分子化合物生产过程有： (1)原料准备与精制过程；(2)催化剂(引发剂)配制过程； (3)聚合反应过程； (4)分离过程； (5)聚合物后处理过程；(6)回收过程。 、原料准备与精制过程：包括原料（单体、溶剂、助剂等）贮存、精制、干燥、配制、计量等过程和设备。 、催化剂(引发剂)配制过程：包括催化、引发和助剂的贮存、配制、溶解、调整浓度、计量等过程与设备。 、聚合反应过程：包括以聚合装置为反应中心的有关传热传质的过程与设备。、分离过程：包括未反应单体的分离、脱除溶剂、催化剂，脱除低聚物等过程与设备 、常用分离方法：高真空脱除，蒸汽蒸馏，闪蒸，水洗，离心过滤分离；沉淀分离；喷雾干燥分离。 、聚合物后处理过程：将分离得到的聚合物经进一步处理，得到性能稳定方便使用的产品，包括干燥，造粒，筛分，批混，包装等工序与设备。、回收过程：主要是对回收的单体、溶剂进行精制，然后循环使用。包括离心分离、过滤、分馏、精馏等工序与设备。 、在聚合物生产过程中反应器上的粘结物有何危害如何防止 危害：降低反应器传热效率；影响产品质量。 防止：a.尽可能提高反应器内壁的光洁度；b.使用过程中防止内壁表面造成伤痕；c.聚合釜满釜操作减少液体界面；d.反应物料中加防粘釜剂等。 5、合成树脂与合成橡胶生产上的差别主要表现在分离过程和后处理过程差异很大。 6、如何对聚合物生产流程评价 (1)产品性能的考查；(2)原料路线的考查；(3)能量消耗与利用的考查 (4)生产技术水平的考查；(5)经济性的考查。 7、高分子聚合反应产物的特点是： 1、分子量大小不等，结构亦非完全相同的同系物的混合物； 2、其形态为坚硬的固体物、高粘度熔体或高粘度溶液；
1. 简述高分子化合物的生产过程。 答：(1)原料准备与精制过程；包括单体、溶剂、去离子水等原 料的贮存、洗涤、精制、干 燥、调整浓度等过程和设备。 (2)催化剂(引发剂)配制过程；包括聚合用催化剂、引发剂和 助剂的制造、溶解、贮存。调整浓度等过程与设备。 釜为中心的有关热交换设备及反应物料输送过程与设备 收、脱出溶剂、催化剂，脱出低聚物等过程 与设备。 输送、干燥、造粒、均匀化、贮存、包装等过程与设 备。 和溶剂的回收与精制过程及设备。 2简述连续生产和间歇生产工艺的特点 优点是反应条件易控制， 升温、恒温可精确控制，物料在聚合反应器中停留的时间相同，便 于改变工艺条件，所以灵活性大，适于小批量生产，容易改变品种和牌号。 缺点是反应器不 能充分利用，不适于大规模生产。 连续生产是单体和引发剂或催化剂等连续进入聚合反应器，反应得到的聚合物则连续 不断的流出聚合反应器的生产。优点是聚合反应条件稳定，容易实现操作过程的全部自动化、 机械化，所得产品质量规格稳定，设备密闭，减少污染。适合大规模生产，因此劳动生产率 高，成本较低。缺点是不宜经常改变产品牌号，不便于小批量生产某牌号产品。 3. 合成橡胶和合成树脂生产中主要差别是哪两个过程，试比较它们在这两个生产工程上的 主要差别是什么？ 答：合成树脂与合成橡胶在生产上的主要差别为分离工程和后处理工程。 分离工程的主要差别：合成树脂的分离通常是加入第二种非溶剂中，沉淀析出；合成橡 胶是高粘度溶液，不能加非溶剂分离， 一般为将高粘度橡胶溶液喷入沸腾的热水中， 以胶粒 的形式析出。 后处理工程的主要差别：合成树脂的干燥，主要是气流干燥机沸腾干燥；而合成橡胶易 粘结成团，不能用气流干燥或沸腾干燥的方法进行干燥， 而采用箱式干燥机或挤压膨胀干燥 剂进行干燥。 4. 简述高分子合成工业的三废来源、处理方法以及如何对废旧材料进行回收利用。 答：高分子合成工业中：废气主要来自气态和易挥发单体和有机溶剂或单体合成过程中使 用的气体；污染水质的废水主要来源于聚合物分离和洗涤操作排放的废水和清洗设备产生的 废水；废渣主要来源于生产设备中的结垢聚合物和某些副产物 .。 对于废气处理，应在生产过程中严格避免设备或操作不善而造成的泄露， 并且加强监测 仪表的精密度，以便极早察觉逸出废气并采取相应措施， 使废气减少到容许浓度之下。 对于 三废的处理，首先在井陉工厂设计时应当考虑将其消除在生产过程中， 不得已时则考虑它的 利用，尽可能减少三废的排放量，例如工业上采用先进的不适用溶剂的聚合方法， 或采用密 闭循环系统。必须进行排放时，应当了解三废中所含各种物质的种类和数量， 有针对性地回 收利用和处理，最后再排放到综合废水处理场所。 废弃物的回收利用有以下三种途径： 1、 、作为材料再生循环利用； 2、 作为化学品循环利用； 3、 作为能源回收利用 第一章 答：间歇生产是聚合物在聚合反应器中分批生产的, 经历了进料、反应、出料、清理的操作。 (3)聚合反应过程；包括聚合和以聚合 ?(4)分离过程；包括未反应单体的回 (5)聚合物后处理过程；包括聚合物的 (6)回收过程；主要是未反应单体
“聚合物合成原理及工艺学” 习题集 大学高分子科学与工程学院
第一章绪论 1.试述高分子合成工艺学的主要任务。 2.简述高分子材料的主要类型，主要品种以及发展方向。 3.用方块图表示高分子合成材料的生产过程，说明每一步骤的主要特点及意义。 4.如何评价生产工艺合理及先进性。 5.开发新产品或新工艺的步骤和需注意的问题有哪些？
第二章生产单体的原料路线 1.简述高分子合成材料的基本原料（即三烯、三苯、乙炔）的来源。 2.简述石油裂解制烯烃的工艺过程。 3.如何由石油原料制得芳烃？并写出其中的主要化学反应及工艺过程。 4.画出C4馏分中制取丁二烯的流程简图，并说明采用萃取精馏的目的。 5.简述从三烯（乙烯、丙烯、丁二烯）、三苯（苯、甲苯、二甲苯），乙炔出发制备高分子材料的主要单体合成路线（可用方程式或图表表示，并注明基本工艺条件）。 6.如何由煤炭路线及石油化工路线生产氯乙烯单体？ 7.简述苯乙烯的生产方法。 8.试述合成高分子材料所用单体的主要性能，在贮存、运输过程中以及在使用时应注意哪些问题？ 9.论述乙烯产量与高分子合成工艺的关系。
第三章游离基本体聚合生产工艺 1.自由基聚合过程中反应速度和聚合物分子量与哪些因素有关？工艺过程中如何调节？ 2.自由基聚合所用引发剂有哪些类型，它们各有什么特点？ 3.引发剂的分解速率与哪些因素有关？引发剂的半衰期的含义是什么？生产中有何作用？ 4.引发剂的选择主要根据哪些因素考虑？为什么？ 5.举例说明在自由基聚合过程中，调节剂，阻聚剂，缓聚剂的作用。 6.为什么溶剂分子的Cs值比调节剂分子的Cs小的多，而对聚合物分子量的影响往往比调节剂大的多？ 7.以乙烯的本体聚合为例，说明本体聚合的特点。 8.根据合成高压聚乙烯的工艺条件和工艺过程特点，组织高压聚乙烯的生产工艺流程，并划出流程示意图。 9. 高压聚乙烯分子结构特点是怎样形成的，对聚合物的加工及性能有何影响。 10. 乙烯高压聚合的影响因素有哪些？ 11. 对比管式反应器及釜式反应器生产高压聚乙烯的生产工艺。 12.聚乙烯的主要用途有哪些、可以采用哪些方法改进它的性能，开发新用途。 13.比较高压聚乙烯及聚苯乙烯的生产工艺流程，改进聚苯乙烯的性能，可采用哪些方法？ 14.试述聚苯乙烯和有机玻璃的优缺点及改性方向。 15.比较聚乙烯、聚苯乙烯、聚氯乙烯，聚甲基丙烯酸甲酯本体聚合工艺的异同。
习题集（348） 第一章绪论（37） 一、判断（10） 1、由于塑料包装物大多呈白色，它们造成的环境污染被称为白色污染。（+ ） 2、连续聚合特点是聚合反应条件是稳定的，容易实现操作过程的全部自动化，机械化，便于小批量生产。（_ ） 3、进行聚合反应的设备叫做聚合反应器。根据聚合反应器的形状主要分为管式、塔式和釜式聚合反应器。（+ ） 4、本体聚合与熔融缩聚得到的高粘度熔体不含有反应介质，如果单体几乎全部转化为聚合物，通常不需要经过分离过程。如果要求生产高纯度聚合物，应当采用真空脱除单体法。（+） 5、乳液聚合得到的浓乳液或溶液聚合得到的聚合物溶液如果直接用作涂料、粘合剂，也需要经过分离过程。（_ ） 6、合成橡胶是用物理合成方法生产的高弹性体。经硫化加工可制成各种橡胶制品。（_ ） 7、合成纤维通常由线型高分子量合成树脂经熔融纺丝或溶液纺丝制成。加有少量增光剂、防静电剂以及油剂等。（+ ） 8、合成树脂生产中回收的溶剂。通常是经离心机过滤与聚合物分馏得到的。（+ ） 9、高分子合成工厂中最易发生的安全事故是引发剂、催化剂、易燃单体、有机溶剂引起的燃烧与爆炸事故。（+ ） 10、塑料具有取材容易，价格低廉，加工方便，质地轻巧等优点。（+ ） 二、填空（10） 1、根据产量和使用情况合成橡胶可分为通用合成橡胶与特种合成橡胶两大类。 2、离子聚合及配位聚合实施方法主要有本体聚合与溶液聚合两种方法。 3、在溶液聚合方法中，如果所得聚合物在反应温度下不溶于反应介质中而称为非均相溶液聚合。 4、塑料的原料是合成树脂和助剂。 5、塑料成型重要的有：注塑成型、挤塑成型、吹塑成型、模压成型等。 6、高分子合成工业的产品形态可能是液态低聚物、坚韧的固态高聚物或弹性体。 7、高分子合成工业的基本原料为石油、天然气、煤炭等。 8、为使釜式聚合反应器中的传质、传热过程正常进行，聚合釜中必须安装搅拌器。 9、自由基悬浮聚合得到固体珠状树脂在水中的分散体系。可能含有少量反应单体和分散剂。脱除未反应单体用闪蒸的方法，对于沸点较高的单体则进行蒸汽蒸馏，使单体与水共沸以脱除。 10、离子聚合与配位聚合反应得到的如果是固体聚合物在有机溶剂中的淤浆液，但是通常含有较多的未反应单体和催化剂残渣。如果催化剂是低效的，则应当进行脱除。用醇破坏金属有机化合物，然后用水洗涤以溶解金属盐和卤化物。
“聚合物制备工程”部分样题 一、填空题（10） 1、间歇反应器的设计方程、平推流反应器的设计方程，单级理想混合流反应器的设计方程是。 2、使用了离子型和非离子型乳化剂配方生产的聚合物乳液体系，其聚合温度应高于，低于和。 3、聚氯乙烯工业生产通过控制聚合物分子量，乳液丁苯工业生产通过调节聚合物分子量，聚烯烃工业生产通过调节聚合物分子量。 4、生产丁基橡胶使用的单体为和，丁基橡胶聚合过程的两大特点为和。 5、PET的主要工业技术路线是和，其主要实施方法是和。 二、简答题目（40分） （1）一化工设计院设计聚酯反应器，要求每天反应4800 kg的己二酸，且反应过程严格控制与己二醇等摩尔比反应，在343K下，以硫酸为催化剂的动 力学方程为： 2 A A kC = γ 其中：r A——消耗己二酸反应速度， kmol/l?min；k——反应速度常数，为1.97 l/kmol?min（反应温度70℃）；C A——己二酸的瞬时浓度，kmol/l。己二酸分子量为146。己二酸的初始浓度C A0＝0.008 kmol/l；每个反应器的有效体积均为0.8m3，采用多级串连理想混合反应器，控制转化率达到85％，需要几个反应器串联才能实现这一控制要求？（8分） （2）采用平推流反应器、单级理想混合反应器、三级串联理想混合反应器分别进行活性阴离子聚合制备聚苯乙烯，请说明三种反应器对产物分子量分布的影响，并解释原因。（8分） （3）简述采用管式和釜式反应器生产低密度聚乙烯（LDPE）的特点及产生差
异的原因。（8分） （4） 溶剂是影响溶液聚合重要因素，请以顺丁橡胶为例，说明如何选择溶剂？ （8分） （5） 丙烯腈是在三大合成材料中得到广泛应用的单体之一，请以丙烯腈为单 体之一，写出目前已经实现工业化的至少5种高分子量共聚物的名称、缩写、聚合原理，实施方法（三大合成材料必须每种至少一个实例）。（8分） 三、流程与工艺（30分） （1） 试用流程框图和必要的文字描述低温乳液丁苯橡胶生产工艺，并简述其 控制转化率的原因。（15分） （2） 试用流程框图和必要的文字描述乳液接枝-掺混法制备ABS 的生产工艺 流程，并简述制备ABS 的关键技术。（15分） 四、分析与综合（10分） 某氯碱公司具备氯乙烯单体（VCM ）的生产能力，以及较强的聚合物生产能力，以VCM 为基本原料（可以选择合适共聚单体），不同客户提出了各自对聚合物需求，请按照以下需求，选择实施方法，并说明选择的理由。（10分） a) 客户1主要用于塑钢门窗的生产； b) 客户2主要用于透明医用包装材料的生产； c) 客户3主要用于皮革、壁纸等生产； d) 客户4主要用于涂料生产。 “聚合物加工工程”部分样题 一、简要回答下列问题（5分×4-20分） 1. 已知某流体的能量守恒方程为:v dT c q V dt ρτ=-??+?，请说明该流体有何特点？并解释方程中各项的物理意义。 2.用图示方法表示下列流变学物理量。
1．粘釜产生原因、危害及防止措施。 粘釜原因：物理因素：吸附作用；化学因素：粘附作用。 危害：（1）传热系数下降；（2）产生“鱼眼”，使产品质量严重下降；（3）需要清釜，非生产时间加长。 防止措施：（1）釜内金属钝化；（2）添加水相阻聚剂，终止水相中的自由基，例如在明胶为分散剂的体系中加入醇溶黑、亚硝基R盐、甲基蓝或硫化钠等；（3）釜内壁涂极性有机物，防让金属表面发生引发聚合或大分子活性链接触釜壁就被终止聚合而钝化；（4）采用分子中有机成分高的引发剂，如过氧化十二酰. 清釜；（5）提高装料系数，满釜操作。 减少粘釜的方法：目前先进的方法是聚合配方中加入防粘釜剂防粘釜剂的种类很多，（而且生产工厂技术保密，主要是苯胺染料、蒽醌染料等的混合溶液或这些染料与某些有计酸的络合物，一般用量极少，产生明星的作用）此时产生的少量粘釜物用高压水枪冲洗即可（水压>21mpa）达到清釜目的。 2.高分子合成材料的生产过程 答: 1）原料准备与精制过程特点:单体溶剂等可能含有杂质,会影响到聚合物的原子量,进而影响聚合物的性能,须除去杂质意义:为制备良好的聚合物做准备 2）催化剂配制过程特点:催化剂或引发剂的用量在反应中起到至关重要的作用,需仔细调制. 意义:控制反应速率,引发反应 3）聚合反应过程特点:单体反应生成聚合物,调节聚合物的分子量等,制取所需产品意义:控制反应进程,调节聚合物分子量 4）分离过程特点:聚合物众位反应的单体需回收,溶剂,催化剂须除去意义:提纯产品,提高原料利用率 5）聚合物后处理过程特点:聚合物中含有水等;需干燥. 意义:产品易于贮存与运输6）回收过程特点:回收未反应单体与溶剂意义:提高原料利用率,降低成本,防止污染环境 3. 生产单体的原料路线有几条？试比较它们的优缺点？ 答：工业上生产的高聚物主要是加聚高聚物和缩聚高聚物。当前主要有两条路线。（1）石油化工路线（石油资源有限））石油化工路线（石油资源有限）石油经开采得油田气和原油。原油经炼制得到石脑油、煤油和柴油等馏分和炼厂气。以此为原料进行高温热裂解可得到裂解气和裂解轻油。裂解气经分离精制可得到乙烯、丙烯、丁烯和丁二烯等。裂解轻油和煤油经重整得到的重整油，经加氢催化重整使之转化为芳烃，经抽提（萃取分离）得到苯、甲苯、二甲苯和萘等芳烃化合物。（2）煤炭路线（资源有限，耗能大））煤炭路线（资源有限，耗能大）煤矿经开采得到煤炭，煤炭经炼焦得煤气、氨、煤焦油和焦炭。煤焦油经分离精制得到苯、甲苯、二甲苯、萘和苯酚等。焦炭与石灰石在高温炉中高温加热得到电石（CaC2），电石与 H2O 反应得到乙炔。炔可以合成氯乙烯、醋酸乙烯和丙烯腈等单体或其他有机原料。（3）其他原料路线）主要是以农副产品或木材工业副产品为基本原料，直接用作单体或经化学加工为单体。本路线原料不足、成本较高，但它也是充分利用自然资源，变废为宝的基础上小量生产某些单体，其出发点是可取的。 4.高压聚乙烯分子结构特点是怎么样形成的,对聚合物的加工性能有何影响? 答:乙烯在高温下按自由基聚合反应的机理进行聚合。高温状况下,PE分子间的距离缩短,且易与自由基碰撞反应,很容易发生本分子链转移,支链过多。 影响：这种PE加工流动性好,.可以采取中空吹塑,注塑,挤出成型等加工方法,具有良好的光学性能,强度,柔顺性,封合性,无毒无味,良好的电绝缘性 5.悬浮聚合与本体聚合相比有那些特点? 答:1) 以水为分散介质,价廉,不需回收,安全,易分离.2）悬浮聚合体粘度低,温度易控制,3）颗粒形态较大,可以制成不同粒径的粒子4）需要一定的机械搅拌和分散剂5）产品不如本体聚合纯净 6)悬浮聚合的操作方式为间歇,本体为连续 6.简述聚氯乙烯PVC悬浮聚合工艺过程 答:1、准备工作:首先将去离子水,分散剂及除引发剂以外的各种助剂,经计量后加于聚反应釜中,然后加剂量的氯乙烯单体, 2、聚合:升温至规定的温度.加入引发剂溶液或分散液,聚合反应随时开
第一章绪论 4. 20世纪50年代，谁发现了可用于高密度聚乙烯和立构规整聚丙烯的合成催化剂？这些催化剂的基本成分是什么？ 5. 21世纪高分子科学与工程学科的重要发展方向是什么？ 6. 简要说明聚合物合成的生产步骤。 第二章合成聚合物的原料路线 4. 石脑油的裂解-催化重整可以获得哪些重要芳烃原材料？其中的加 氢工艺是为了除去哪些有害物质？ 5. 什么是C4馏分？如何通过C4馏分制备1,3-丁二烯？ 10. 从动、植物体内获得的原料路线有哪些？你认为哪些原料路线具有很好的前景。 第三章自由基本体聚合过程及合成工艺 17. 用过氧化二苯甲酰作引发剂，苯乙烯在60℃进行本体聚合，试计算正常引发反应、向引发剂转移反应、向单体转移反应三部分在聚合度倒数中各占多少百分比？对聚合度各有什么影响，计算时选用下列数据：[I]=0.04mol/L，f＝0.8，k d＝2.0×10-6s-1，k p＝176L/mol·s，k t＝3.6×107 L/mol·s，ρ(60℃)=0.887g/mL，C I=0.05，C M=0.85×10-4。 18. 为了改进聚氯乙烯的性能，常将氯乙烯（M1）与醋酸乙烯(M2)共聚 得到以氯乙烯为主的氯醋共聚物。已知在60℃下上述共聚体系的r1=1.68, r2=0.23,试具体说明要合成含氯乙烯质量分数为80％的组成均匀的氯醋共聚物应采用何种聚合工艺？ 第四章自由基溶液聚合过程及合成工艺 9. 苯乙烯在60℃以过氧化二叔丁基为引发剂，苯为溶剂进行自由基溶液聚合。当苯乙烯的浓度为1mol/L,引发剂浓度为0.0lmol/L时，引发剂分解和形成聚合物的初速率分别为4×1011mol/(L·s)和1.5×
名词解释 Ziegler-Natta催化剂：中文译名“齐格勒-纳塔”催化剂，由三乙基铝与四氯化钛组成，是一种优良的定向聚合催化剂。催化剂又称触媒,可以组合成Ziegler-Natta触媒的化合物种类相当多，Ziegler-Natta触媒可由下列的化合物组合而成：周期表中第IV到第VIII族的过渡金属化合物，和周期表中第I到第III族的金属所组成的有机金属化合物。其中过渡金属化合物为触媒，而有机金属化合物为助触媒。 爆炸极限：可燃物质与空气或氧气必须在一定浓度范围内均匀混合，形成预混气，遇火源才会发生爆炸，这个浓度范围成为爆炸极限，或爆炸浓度极限 逐步加成反应:某些单体的官能团可按逐步反应的机理相互加成而获得聚合物，但又不会析出小分子副产物，这种反应称为逐步加成聚合反应。 界面缩聚:两种单体分别溶解在水及与水不相混溶的有机溶剂中，在常温常压下，在水和有机溶剂的界面进行缩聚反应的方法。 工程塑料:是指被用做工业零件或外壳材料的工业用塑料，是强度、耐冲击性、耐热性、硬度及抗老化性均优的塑料。 表面活性剂：是指具有固定的亲水亲油基团，在溶液的表面能定向排列，并能使表面张力显著下降的物质。 乳化剂:能降低互不相溶的液体间的界面张力，使之形成乳浊液的物质。乳化剂是乳浊液的稳定剂，是一类表面活性剂 HBL值：用来衡量表面活性剂分子中的亲水部分和亲油部分对其性质所作贡献大小的物理量。 种子乳液聚合：单体原则上仅在已生成的微粒上聚合，而不形成新的微粒，即仅增加原来微粒的体积，而不增加反应体系中微粒的数目。
核-壳聚合：两种单体进行共聚合时，如果一种单体首先进行乳液聚合，然后加入第二种单体再次进行乳液聚合，则前一种单体聚合形成乳胶粒子的核心，好似种子，后一种单体则形成乳胶粒子的外壳。 金属茂催化剂：由过渡金属锆（Zr）与两个环戊二烯基或环戊二烯取代基及两个氯原子（或甲基）形成的有机金属络合物和助催化剂甲基铝氯烷组成。 Phillips催化剂活化处理：400～800℃温度下，于干燥空气中进行活化，使铬原子处于Cr+6状态。 熔融指数：热塑性塑料在一定温度和压力下，熔体在10分钟内通过标准毛细管的重量值，以（g/min)为单位。 聚合反应的操作方式：间歇聚合：分批生产，适于小批量生产；连续聚合：自动化程度高，质量稳定，适合大批量生产。聚合反应器：管式、塔式、釜式、特殊形式；反应热排除方式：夹套冷却、内冷管冷却、反应物料部分闪蒸、反应介质预冷、回流冷凝器冷却等。 1、聚合反应釜中搅拌器的形式有哪些？适用范围如何？ ①常用搅拌器的形式有平桨式、旋桨式、涡轮式、锚式以及螺带式等； ②涡轮式和旋桨式搅拌器适于低粘度流体的搅拌；平桨式和锚式搅拌器适于高粘度流体的搅拌；螺带式搅拌器具有刮反应器壁的作用，特别适用于粘度很高流动性差的合成橡胶溶液聚合反应釜的搅拌。 2、简述合成树脂与合成橡胶生产过程的主要区别。 —合成橡胶生产中所用的聚合方法主要限于自由基聚合反应的乳液聚合法和离子与配位聚合反应的溶液聚合法两种。而合成树脂的聚合方法则是多种的。合成树脂与合成橡胶由于在性质上的不同，生产上的差别主要表现在分离过程和后处理过程差异很大：①分离过程的差异：合成树脂，通常是将合成树脂溶液逐渐加入第二种非溶剂中，而此溶剂和原来的溶剂是可以混溶的，在沉淀
《高聚物合成工艺学》试卷二 一.名词解释（21分） 1.反相悬浮聚合 2.互穿网络聚合物IPN 3.硅橡胶 4.脱灰 5.热固性 6. 种子聚合 7. 聚酯纤维 二.填空（20分） 1.三大合成材料是指：，，。 2.高分子合成工业中用自离子聚合反应机理生产的聚合物主要采用有：，，，四种聚合方法来实施。 3.低温丁苯橡胶乳液聚合过程中主要的影响因素是，。常采 用的控制乳液胶粒的粒径。 4.ABS用那三个单体聚合：，，。分散相常采用，聚合方法。连续相常采用，聚合方法。 5.在聚氯乙烯聚合生产中，主要采用手段控制聚合物分子量。 6.评价高聚物耐热性两个重要指标是：，。
三.判断（10分） 1.聚合反应釜中搅拌器只起到加速传热的作用。（） 2.水油比是指反应体系中水的用量与单体重量之比。（） 3.HDPE常用高压聚合生产工艺。（） 4.热塑性酚醛树脂不需加入固化剂即可在加热的条件下固化。（） 5.聚四氟乙烯常采用本体聚合工艺生产。（） 6.顺丁橡胶的分子量越大，分子量分布越窄，其力学性能越好，但是加工性能越差。（） 7.聚苯乙烯的聚合可以是本体聚合、悬浮聚合、乳液聚合和溶液聚合。（） 8.浅色剂只有将带色杂质变为浅色或无色物质，改善纤维白度的作用。（） 9.在乳液聚合过程中，搅拌强度太高，会使乳胶粒子数目减少，乳胶粒直径增大及聚合反应速率降低，同时会使乳液产生凝胶，甚至导致破乳。（） 10.悬浮聚合体系一般是由单体、引发剂、水和分散剂四个基本部分组成。（） 四.简答（25分） 1.简述石油裂解制烯烃的工艺流程。 2.简述本体聚合的特点。 3.简述悬浮聚合过程的影响因素。 4.聚氨酯泡沫塑料的生产工艺有一步法和两步法两种，对比两种方法的特点。 5. 试比较高温和低温丁苯配方的主要区别。 五.问答（24分）
聚合物合成工艺学课后习题全解 1. 何谓三大合成材料？简要说明他们的特点。 答:（1）用合成的高分子化合物或称做合成的高聚物为挤出制造的有机材料，统称为合成材料。其中以塑料、合成纤维、合成橡胶塑料、塑料合成纤维、合成橡胶称为三大合成材料。 （2）特点： 塑料是以合成树脂为基本成分，具有质轻、绝缘、耐腐蚀、美观、制品形式多样化等。塑料大多是有机材料，因此其主要的缺点是绝大多数塑料制品都可以燃烧，在长期使用过程中由于光线、空气中氧的作用以及环境条件和热的影响，其制品的性能逐渐变坏，甚至损坏到不能使用，即发生老化现象。 合成橡胶是用化学的合成方法产生的高弹性体。经硫化加工可制成各种橡胶制品。某些种类合成橡胶的橡胶具有较天然橡胶为优良的耐热、耐磨、耐老化、耐腐蚀或耐油等性能。合成纤维，线型结构的高分子量合成树脂，经过适当方法纺丝得到的纤维称为合成纤维。 合成纤维成纤维与天然纤维相比较，具有强度高、耐摩擦、不被虫蛀、耐化学腐蚀等优点。缺点是不易着色，未经过处理时易产生静电荷，多数合成纤维吸湿性差。 2. 合成高分子化合物的聚合反应主要包括哪两大类？ 答：合成高分子化合物的聚合反应主要包括连锁聚合反应和逐步聚合反应两大类。 3. 单体储存时应注意什么问题，并说明原因？ 答：单体储存时应达到防止单体自聚、着火和爆炸的目的。 （1）防止单体自聚，为了防止单体自聚，在单体中添加少量的阻聚剂。 （2）防止着火，为了防止着火事故发生，单体储罐要远离反应装置，储罐区严禁明火以减少着火的危险。 （3）防止爆炸，防止爆炸事故的发生，首先要防止单体泄露，因单体泄露后与空气接触产生易爆炸的混合物或过氧化物；储存气态单体或经压缩冷却后液化的单体的储罐应是耐压的储罐；高沸点的单体储罐应用氮气保护，防止空气进入。 4. 聚合物反应产物的特点是什么？ 答：①聚合物的相对分子量具有多分散性。 ②聚合物的形态有坚韧的固体、粉状、粒状和高粘度的溶液。 ③聚合物不能用一般产品精制的方法如蒸馏、重结晶和萃取等方法进行精制和提纯。 5. 选择聚合方法的原则是什么？ 答：聚合方法的选择原则是根据产品的用途所要求的产品形态和产品成本选择选择适当的聚合方法。 6. 生产单体的原料路线有几条？试比较它们的优缺点？ 答：工业上生产的高聚物主要是加聚高聚物和缩聚高聚物。当前主要有两条路线。 （1）石油化工路线（石油资源有限））石油化工路线（石油资源有限）石油经开采得油田气和原油。原油经炼制得到石脑油、煤油和柴油等馏分和炼厂气。
第一次作业 1.何谓三大合成材料？简要说明他们的特点。 答：（1）用合成的高分子化合物或称作合成的高聚物为基础制造的有机材料，统称为合成材料。其中以塑料、合成纤维、合成橡胶称为三大合成材料。 （2）特点：①塑料是以合成树脂为基本成分，具有质轻、绝缘、耐腐蚀、美观、制品形式多样化等。其主要的缺点是绝大多数塑料制品都可以燃烧，在长期使用过程中由于光线、空气中氧的作用以及环境条件和热的影响，其制品的性能逐渐变坏，甚至损坏到不能使用，即发生老化现象。 ②合成橡胶是用化学的合成方法产生的高弹性体。经硫化加工可制成各种橡胶制品。某些种类的橡胶具有较天然橡胶为优良的耐热、耐磨、耐老化、耐腐蚀或耐油等性能。 ③合成纤维，线型结构的高分子量合成树脂，经过适当方法纺丝得到的纤维称为合成纤维。合成纤维与天然纤维相比较，具有强度高、耐摩擦、不被虫蛀、耐化学腐蚀等优点。缺点是不易着色，未经过处理时易产生静电荷，多数合成纤维吸湿性差。 2.合成高分子化合物的聚合反应主要包括哪两大类？ 答：合成高分子化合物的聚合反应主要包括不饱和单体和二烯烃类单体的加成聚合反应和活性单体的逐步聚合反应两大类。 3.单体储存时应注意什么问题，并说明原因？ 答：（1）单体储存时应达到防止单体自聚、着火和爆炸的目的。 （2）①为了防止单体自聚，在单体中添加少量的阻聚剂。②为了防止着火事故发生，单体贮罐要远离反应装置，贮罐区严禁明火以减少着火的危险。③为防止爆炸事故的发生，首先要防止单体泄露，因单体泄露后与空气接触产生易爆炸的混合物或过氧化物；贮存气态单体或经压缩冷却后液化的单体的贮罐应是耐压容器；高沸点的单体贮罐应用氮气保护，防止空气进入。 4.聚合物反应产物的特点是什么？ 答：①聚合物的相对分子量具有多分散性。 ②聚合物的形态为坚韧的固体物、粉状、粒状和高粘度的熔体或溶液。 ③聚合物不能用一般产品精制方法如蒸馏、结晶和萃取等方法进行精制提纯。 5.选择聚合方法的原则是什么？ 答：选择原则是根据产品的用途所要求的产品形态和产品成本选择选择适当的聚合方法。 第二次作业 6.生产单体的原料路线有几条？试比较它们的优缺点？ 答：工业上生产的高聚物主要是加聚型高聚物和缩聚（逐步聚合型）高聚物。当前主要有两条路线； （1）石油化工路线（石油资源有限） 原油经炼制得到汽油、石脑油、煤油和柴油等馏分和炼厂气。以此为原料进行高温热裂解可得到裂解气和裂解轻油。裂解气经分离得到乙烯、丙烯、丁烯和丁二烯等。裂解轻油和煤油经重整得到的重整油，经加氢催化重整使之转化为芳烃，经萃取分离得到苯、甲苯、二甲苯等芳烃化合物。 （2）煤炭路线（资源有限，耗能大） 煤炭经炼焦得煤气、氨、煤焦油和焦炭。煤焦油经分离精制得到苯、甲苯、和苯酚等。 焦炭与石灰石在电炉中高温反应得到电石（CaC2），电石与H2O反应得到乙炔，由乙炔可以合成氯乙烯、醋酸乙烯和丙烯腈等乙烯基单体或其他有机原料。 （3）其他原料路线（原料不足、成本较高）

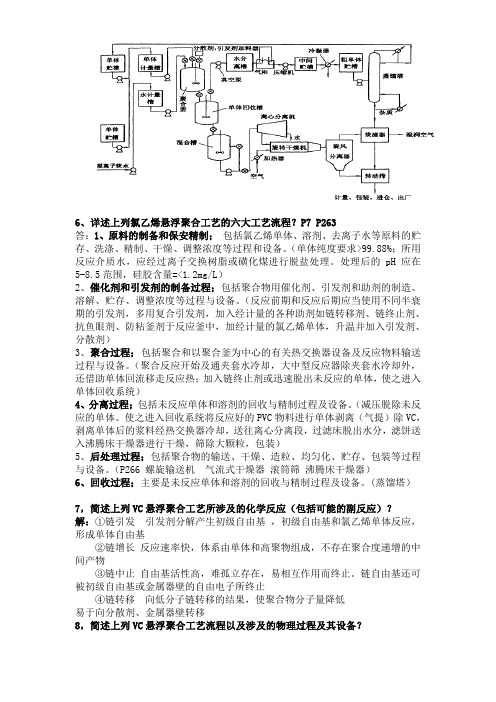

6、详述上列氯乙烯悬浮聚合工艺的六大工艺流程？P7 P263 答：1、原料的制备和保安精制；包括氯乙烯单体、溶剂、去离子水等原料的贮存、洗涤、精制、干燥、调整浓度等过程和设备。（单体纯度要求>99.88%；所用反应介质水，应经过离子交换树脂或磺化煤进行脱盐处理。处理后的pH应在5-8.5范围，硅胶含量=<1.2mg/L） 2、催化剂和引发剂的制备过程；包括聚合物用催化剂、引发剂和助剂的制造、溶解、贮存、调整浓度等过程与设备。（反应前期和反应后期应当使用不同半衰期的引发剂，多用复合引发剂，加入经计量的各种助剂如链转移剂、链终止剂、抗鱼眼剂、防粘釜剂于反应釜中，加经计量的氯乙烯单体，升温并加入引发剂、分散剂） 3、聚合过程；包括聚合和以聚合釜为中心的有关热交换器设备及反应物料输送过程与设备。（聚合反应开始及通夹套水冷却，大中型反应器除夹套水冷却外，还借助单体回流移走反应热；加入链终止剂或迅速脱出未反应的单体，使之进入单体回收系统） 4、分离过程；包括未反应单体和溶剂的回收与精制过程及设备。（减压脱除未反应的单体。使之进入回收系统将反应好的PVC物料进行单体剥离（气提）除VC，剥离单体后的浆料经热交换器冷却，送往离心分离段，过滤床脱出水分，滤饼送入沸腾床干燥器进行干燥，筛除大颗粒，包装） 5、后处理过程；包括聚合物的输送、干燥、造粒、均匀化、贮存、包装等过程与设备。（P266 螺旋输送机气流式干燥器滚筒筛沸腾床干燥器） 6、回收过程；主要是未反应单体和溶剂的回收与精制过程及设备。(蒸馏塔） 7，简述上列VC悬浮聚合工艺所涉及的化学反应（包括可能的副反应）？ 解：①链引发引发剂分解产生初级自由基，初级自由基和氯乙烯单体反应，形成单体自由基 ②链增长反应速率快，体系由单体和高聚物组成，不存在聚合度递增的中间产物 ③链中止自由基活性高，难孤立存在，易相互作用而终止。链自由基还可被初级自由基或金属器壁的自由电子所终止 ④链转移向低分子链转移的结果，使聚合物分子量降低 易于向分散剂、金属器壁转移 8，简述上列VC悬浮聚合工艺流程以及涉及的物理过程及其设备？
高聚物合成工艺学试卷两套和答案 第一套 一. 解释或说明以下基本概念（20分，每题2分） 悬浮聚合；单体在水中，悬浮剂存在下由自由基引发剂引发进行的聚合反应 LDPE的制备；采用自由基引发剂，在高温高压下合成的PE 乳液聚合特点；分子量和聚合速度同时提高 熔融缩聚；在单体和聚合物熔点以上进行的聚合过程 高顺式聚丁二烯；顺式含量打印94%的聚丁二烯 界面缩聚；在两不相容的溶剂界面进行的缩聚反应 双酚A型环氧树脂；由双酚A作为单体组分之一而得到的氧树脂 TDI；甲苯二异氰酸酯 氨基树脂；由尿素或三聚氰胺等与甲醛反应得到的树脂 溶液丁苯胶：采用溶液法合成的丁苯胶 二. 填空题（20分，每空1分） 1. 自由基聚合可以采用四种工艺过程，乳液、悬浮、 溶液、本体。 2. 乳聚丁苯橡胶一般分为两种低温、高温。 3. 乳液丁苯胶的合成是按自由基机理进行反应的。 4. 酚醛树脂是由苯酚与甲醛反应制备的。 5. 制备PE采用的催化剂（引发剂）是 TiCl4+AlR3 ；制备PP采用的催化剂（引发剂）是 TiCl3+AlR3 。 6. 聚氨酯是由异氰酸酯与多元醇反应制备的。反应类型为聚加成反应。 7. 悬浮聚合主要组分包括悬浮剂、单体、引发剂、水。 8. 不饱和聚酯树脂的单体分别为不饱和酸酐和二元醇。 三. 选择题（20分，每题2分） 1. 乳液丁苯胶可选用（ C. ）作为引发剂。 A. BPO； B. K2S2O8； C. K2S2O8-FeSO4； D. TiCl3-AlCl3； 2. 本体聚合常采用分段聚合工艺，其目的是（ B. ） A. 降低反应温度； B. 导出反应热； C. 提高转化率； D. 简化工艺； 3. 离子聚合过程，一般选择（D ）工艺。 A. 悬浮聚合； B. 乳液聚合； C. 本体和悬浮； D. 本体和溶液； 4. 聚醚型聚氨酯与聚酯型聚氨酯相比具有（C ）。 A. 耐热性好、机械强度高； B.耐热性好、柔韧性好； C. 低温性好、柔韧性好； D. 低温性好、机械强度高； 5. LDPE特点是支链量（多），机械强度（低），可应用于薄膜。 A. 少，低； B. 少，高； C. 多，低； D. 多，高； 6. 低温乳液丁苯在（ C ）性能上优于高温丁苯。 A. 极性、弹性、老化性； B. 加工性能、色泽、老化性； C. 弹性、强度、加工性能； D. 极性、弹性、老化性； 7. 环氧树脂中的环氧基团主要作用是（ A ）。 A. 固化； B. 断链； C. 支化； D. 聚合； 8. 不能参与界面缩聚的单体有：D A. 二元胺+二元酸； B. 二元酰氯+二元胺； C. 二元醇+二元酸； D. A和C； 9. 悬浮聚合与本体聚合工艺相比，前者（B ）。 A. 工艺简单，成本低； B. 导热效果好，产物纯度低； C. 转化率高，成本低； D. 后处理工艺简单； 10. 酚醛树脂可由下列哪一类化合物进行合成？A
第一章 1、简述高分子化合物的生产过程。 答:(1)原料准备与精制过程; 包括单体、溶剂、去离子水等原料的贮存、洗涤、精制、干燥、调整浓度等过程与设备。(2)催化剂(引发剂)配制过程; 包括聚合用催化剂、引发剂与助剂的制造、溶解、贮存。调整浓度等过程与设备。(3)聚合反应过程;包括聚合与以聚合釜为中心的有关热交换设备及反应物料输送过程与设备、(4)分离过程;包括未反应单体的回收、脱出溶剂、催化剂,脱出低聚物等过程与设备。(5)聚合物后处理过程;包括聚合物的输送、干燥、造粒、均匀化、贮存、包装等过程与设备。(6)回收过程;主要就是未反应单体与溶剂的回收与精制过程及设备。 2 简述连续生产与间歇生产工艺的特点 答:间歇生产就是聚合物在聚合反应器中分批生产的,经历了进料、反应、出料、清理的操作。优点就是反应条件易控制,升温、恒温可精确控制,物料在聚合反应器中停留的时间相同,便于改变工艺条件,所以灵活性大,适于小批量生产,容易改变品种与牌号。缺点就是反应器不能充分利用,不适于大规模生产。 连续生产就是单体与引发剂或催化剂等连续进入聚合反应器,反应得到的聚合物则连续不断的流出聚合反应器的生产。优点就是聚合反应条件稳定,容易实现操作过程的全部自动化、机械化,所得产品质量规格稳定,设备密闭,减少污染。适合大规模生产,因此劳动生产率高,成本较低。缺点就是不宜经常改变产品牌号,不便于小批量生产某牌号产品。 3.合成橡胶与合成树脂生产中主要差别就是哪两个过程,试比较它们在这两个生产工程上 的主要差别就是什么？ 答:合成树脂与合成橡胶在生产上的主要差别为分离工程与后处理工程。 分离工程的主要差别:合成树脂的分离通常就是加入第二种非溶剂中,沉淀析出;合成橡胶就是高粘度溶液,不能加非溶剂分离,一般为将高粘度橡胶溶液喷入沸腾的热水中,以胶粒的形式析出。 后处理工程的主要差别:合成树脂的干燥,主要就是气流干燥机沸腾干燥;而合成橡胶易粘结成团,不能用气流干燥或沸腾干燥的方法进行干燥,而采用箱式干燥机或挤压膨胀干燥剂进行干燥。 4、简述高分子合成工业的三废来源、处理方法以及如何对废旧材料进行回收利用。 答: 高分子合成工业中:废气主要来自气态与易挥发单体与有机溶剂或单体合成过程中使用的气体;污染水质的废水主要来源于聚合物分离与洗涤操作排放的废水与清洗设备产生的废水;废渣主要来源于生产设备中的结垢聚合物与某些副产物、。 对于废气处理,应在生产过程中严格避免设备或操作不善而造成的泄露,并且加强监测仪表的精密度,以便极早察觉逸出废气并采取相应措施,使废气减少到容许浓度之下。对于三废的处理,首先在井陉工厂设计时应当考虑将其消除在生产过程中,不得已时则考虑它的利用,尽可能减少三废的排放量,例如工业上采用先进的不适用溶剂的聚合方法,或采用密闭循环系统。必须进行排放时,应当了解三废中所含各种物质的种类与数量,有针对性地回收利用与处理,最后再排放到综合废水处理场所。 废弃物的回收利用有以下三种途径: 1,、作为材料再生循环利用; 2、作为化学品循环利用; 3、作为能源回收利用 第二章 1、生产单体的原料路线有那些？ （1）石油行高温裂解,得到的裂解气经分离得到乙烯、丙烯、丁烯、丁二烯等。产生的液体经加氢后催化重整使之转化为芳烃,经萃取分离可得到苯、甲苯、二甲苯等芳烃化合物。然
一、名称解释 20分 聚合物共混改性： 答：是以聚合物（聚合物或者共聚物）为改性剂，加入到被改性的聚合物材料（合成树脂，又叫基体树脂）中，采用合适的加工成型工艺，使两者充分混合，从而制得具有新颖结构特征和新颖性能的改性聚合物材料的改性技术。 相逆转： 答：聚合物共混物可在一定的组成范围内发生相的逆转，原来是分散相的组分变成连续相，而原来是连续相的组分变成分散相。在相逆转的组成范围内，常可形成两相交错、互锁的共连续形态结构，使共混物的力学性能提高。 热塑性塑料： 答：热塑性塑料是指加热后软化、可塑，冷却后硬化，再次加热可熔融软化，固化成型，具有反复可加工成型的特点。 增容作用： 答：使聚合物之间易于相互分散，能够得到宏观均匀的共混体系。改善聚合物之间相界面的性能，增加两相间的粘合力，使P-P共混物具有长期稳定的性能。 二、聚合物共混物的形态结构及特点 10分 答：单相连续结构：构成聚合物共混物的两个相或者多个相中只有一个相连续，其他的相分散于连续相中。单相连续结构又因分散相相畴的形状、大小以及与连续相结合情况的不同而表现为多种形式。 两相互锁或交错结构：这种结构中没有一相形成贯穿整个试样的连续相，而且两相相互交错形成层状排列，难以区分连续相和分散相。有时也称为两相共连续结构，包括层状结构和互锁结构。 相互贯穿的两相连续结构：共混物中两种组分均构成连续相，互穿网络聚合物（IPNs）是两相连续结构的典型例子。 三、聚合物共混物相容性分哪两类？各自的定义是什么？画出聚合物共混物的UCST、LCST相图。15分 答：分为热力学相容性和工艺相容性两类。 热力学相容性是指相互混合的组分以任意比混合，都能形成均相体系，这种相容性叫热力学相容性。 工艺相容性是指对于一些热力学相容性不太好的共混高聚物，经适当加工工艺，形成结构和性能稳定的共混高聚物，则称之为工艺相容性。 相图略 四、界面层的结构组成和独立相区的区别 10分 答：①界面层内两种分子链的分布是不均匀的，从相区内到界面形成一浓度梯度； ②界面层内分子链比各自相区内排列松散，因而密度稍低于两相聚合物的平均密度； ③界面层内往往易聚集更多的表面活性剂及其他添加剂等杂质，分子量较低的聚合物分子也易向界面层迁移。这种表面活性剂等低分子量物越多，界面层越稳定，但对界面粘结强度不利。 五、以PC/PP共混体系为例，举例说明哪些手段可以用来加强体系的相容性？10分 答：1. 通过共聚改变某聚合物的极性； 2. 通过化学改性的方法，在一组分或两组分上引入极性基团或反应基团； 3. 在某聚合物上引入特殊作用基团；加入第三组分进行增容； 4. 两相之间产生部分交联，形成物理或化学缠结； 5. 形成互穿网络结构（IPN）； 6. 改变加工工艺，施加强烈的力剪切作用。 六、一般采有PP熔融接枝MAH单体，并挤出制备TPU/PP共混物，请阐明PP接枝MAH对共混物的形态结构及性能有何影响。为什么？10分 答：采用PP-g-MAH作为增容剂，熔融法制备TPU/PP共混物。发现，马来酸酐接枝聚丙烯是聚氨酯与聚丙烯共混体系有效的增容剂，有效地改善
