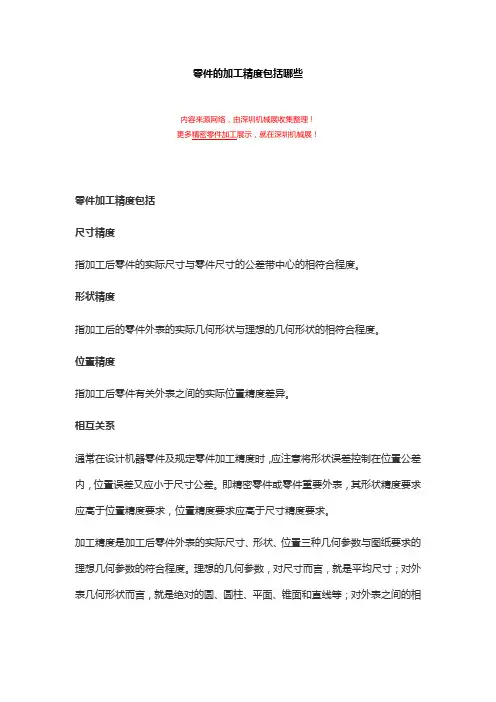

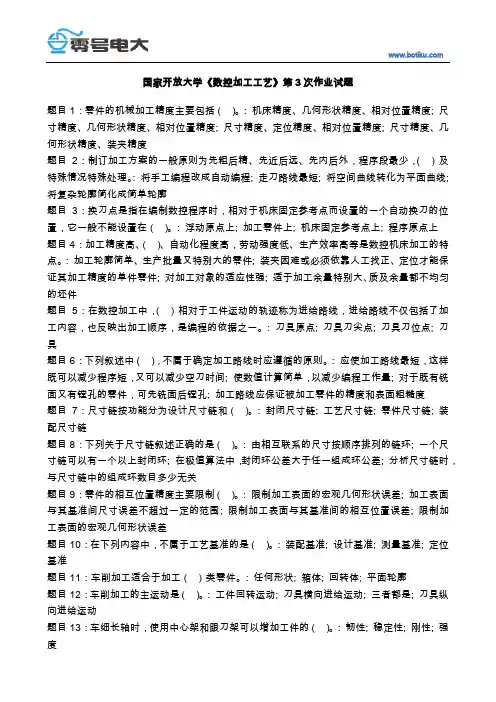

零件的加工精度包括哪些
内容来源网络，由深圳机械展收集整理！
更多精密零件加工展示，就在深圳机械展！
零件加工精度包括
尺寸精度
指加工后零件的实际尺寸与零件尺寸的公差带中心的相符合程度。
形状精度
指加工后的零件表面的实际几何形状与理想的几何形状的相符合程度。
位置精度
指加工后零件有关表面之间的实际位置精度差别。
相互关系
通常在设计机器零件及规定零件加工精度时，应注意将形状误差控制在位置公差内，位置误差又应小于尺寸公差。即精密零件或零件重要表面，其形状精度要求应高于位置精度要求，位置精度要求应高于尺寸精度要求。
加工精度是加工后零件表面的实际尺寸、形状、位置三种几何参数与图纸要求的理想几何参数的符合程度。理想的几何参数，对尺寸而言，就是平均尺寸；对表面几何形状而言，就是绝对的圆、圆柱、平面、锥面和直线等；对表面之间的相
互位置而言，就是绝对的平行、垂直、同轴、对称等。零件实际几何参数与理想几何参数的偏离数值称为加工误差。
加工精度主要用于生产产品程度，加工精度与加工误差都是评价加工表面几何参数的术语。加工精度用公差等级衡量，等级值越小，其精度越高；加工误差用数值表示，数值越大，其误差越大。加工精度高，就是加工误差小，反之亦然。公差等级从IT01，IT0，IT1，IT2，IT3至IT18一共有20个，其中IT01表示的话该零件加工精度高的，IT18表示的话该零件加工精度是低的。
任何加工方法所得到的实际参数都不会绝对准确，从零件的功能看，只要加工误差在零件图要求的公差范围内，就认为保证了加工精度。
机器的质量取决于零件的加工质量和机器的装配质量，零件加工质量包含零件加工精度和表面质量两大部分。
机械加工精度是指零件加工后的实际几何参数（尺寸、形状和位置）与理想几何参数相符合的程度。它们之间的差异称为加工误差。加工误差的大小反映了加工精度的高低。误差越大加工精度越低，误差越小加工精度越高。
加工精度根据不同的加工精度内容以及精度要求，采用不同的测量方法。一般来说有以下几类方法：
1、按是否直接测量被测参数，可分为直接测量和间接测量。
直接测量：直接测量被测参数来获得被测尺寸。例如用卡尺、比较仪测量。间接测量：测量与被测尺寸有关的几何参数，经过计算获得被测尺寸。
显然，直接测量比较直观，间接测量比较繁琐。一般当被测尺寸或用直接测量达不到精度要求时，就不得不采用间接测量
2、按量具量仪的读数值是否直接表示被测尺寸的数值，可分为绝对测量和相对测量。
绝对测量：读数值直接表示被测尺寸的大小、如用游标卡尺测量。
相对测量：读数值只表示被测尺寸相对于标准量的偏差。如用比较仪测量轴的直径，需先用量块调整好仪器的零位，然后进行测量，测得值是被侧轴的直径相对于量块尺寸的差值，这就是相对测量。一般说来相对测量的精度比较高些，但测量比较麻烦。
3、按被测表面与量具量仪的测量头是否接触，分为接触测量和非接触测量。接触测量：测量头与被接触表面接触，并有机械作用的测量力存在。如用千分尺测量零件。
非接触测量：测量头不与被测零件表面相接触，非接触测量可避免测量力对测量结果的影响。如利用投影法、光波干涉法测量等。
4、按一次测量参数的多少，分为单项测量和综合测量。
单项测量；对被测零件的每个参数分别单独测量。
综合测量：测量反映零件有关参数的综合指标。如用工具显微镜测量螺纹时，可分别测量出螺纹实际中径、牙型半角误差和螺距累积误差等。
综合测量一般效率比较高，对保证零件的互换性更为可靠，常用于完工零件的检验。单项测量能分别确定每一参数的误差，一般用于工艺分析、工序检验及被指定参数的测量。
5、按测量在加工过程中所起的作用，分为主动测量和被动测量。
主动测量：工件在加工过程中进行测量，其结果直接用来控制零件的加工过程，从而及时防治废品的产生。
被动测量：工件加工后进行的测量。此种测量只能判别加工件是否合格，仅限于发现并剔除废品。
6、按被测零件在测量过程中所处的状态，分为静态测量和动态测量。
静态测量；测量相对静止。如千分尺测量直径。
动态测量；测量时被测表面与测量头模拟工作状态中作相对运动。
动态测量方法能反映出零件接近使用状态下的情况，是测量技术的发展方向。调整方法
编辑
减少传动链传动误差
1）传动件数少，传动链短，传动精度高；
2）采用降速传动（i<1），是保证传动精度的重要原则，且越接近末端的传动副，其传动比应越小；
3）末端件精度应高于其他传动件。[1]
减小刀具磨损
在刀具尺寸磨损达到急剧磨损阶段前就必须重新磨刀。
减小工艺系统的受力变形
1、提高系统的刚度，特别是提高工艺系统中薄弱环节的刚度；
2、减小载荷及其变化
3、尽量减少连接面的数目；
4、防止有局部低刚度环节出现；
5、应合理选择基础件、支撑件的结构和截面形状。
对工艺系统进行调整
1、试切法调整
通过试切—测量尺寸—调整刀具的吃刀量—走刀切削—再试切，如此反复直至达到所需尺寸。此法生产效率低，主要用于单件小批生产。
2、调整法
通过预先调整好机床、夹具、工件和刀具的相对位置获得所需尺寸。此法生产率高，主要用于大批大量生产。
减小机床误差
1）提高主轴部件的制造精度
①选用高精度的滚动轴承；
②采用高精度的多油锲动压轴承；
③采用高精度的静压轴承
2）对滚动轴承适当预紧
①可消除间隙；
②增加轴承刚度；
③均化滚动体误差。
减小工艺系统热变形.
①减少热源的发热和隔离热源
1）采用较小的切削用量；
2）零件精度要求高时，将粗精加工工序分开；
3）尽可能将热源从机床分离出去，减少机床热变形；
4）对主轴轴承、丝杆螺母副、高速运动的导轨副等不能分离的热源，从结构、润滑等方面改善其摩擦特性，减少发热或用隔热材料；
5）采用强制式风冷、水冷等散热措施。
②均衡温度场
③采用合理的机床部件结构及装配基准
1）采用热对称结构——在变速箱中，将轴、轴承、传动齿轮等对称布置，可使箱壁温升均匀，箱体变形减小；
2）合理选择机床零部件的装配基准。
④加速达到传热平衡
⑤控制环境温度[2]
影响原因
编辑
机床误差
机床误差是指机床的制造误差、安装误差和磨损。主要包括机床导轨导向误差、机床主轴回转误差、机床传动链的传动误差。
?
机床导轨导向误差
1、导轨导向精度——导轨副运动件实际运动方向与理想运动方向的符合程度。主要包括：
① 导轨在水平面内直线度Δy和垂直面内的直线度Δz（弯曲）；
②前后两导轨的平行度（扭曲）；
③ 导轨对主轴回转轴线在水平面内和垂直面内的平行度误差或垂直度误差。
2.、导轨导向精度对切削加工的影响主要考虑导轨误差引起刀具与工件在误差敏感方向的相对位移。车削加工时误差敏感方向为水平方向，垂直方向引起的导向误差产生的加工误差可以忽略；镗削加工时误差敏感方向随刀具回转而变化；刨削加工时误差敏感方向为垂直方向，床身导轨在垂直平面内的直线度引起加工表面直线度和平面度误差。
?
机床主轴回转误差
机床主轴回转误差是指实际回转轴线对于理想回转轴线的漂移。主要包括主轴端面圆跳动、主轴径向圆跳动、主轴几何轴线倾角摆动。
1、主轴端面圆跳动对加工精度的影响：①加工圆柱面时无影响；②车、镗端面时将产生端面与圆柱面轴线垂直度误差或端面平面度误差；③加工螺纹时，将产生螺距周期误差。
2、主轴径向圆跳动对加工精度的影响：①若径向回转误差表现为其实际轴线在y轴坐标方向上作简谐直线运动，镗床镗出的孔为椭圆形孔，圆度误差为径向圆跳动幅值；而车床车出的孔没什么影响；②若主轴几何轴线作偏心运动，无论车、镗都能得到一个半径为刀尖到平均轴线距离的圆。
题目：影响零件加工精度因素的分析 影响零件加工精度因素的分析 摘要 在机械加工过程中，每一个产品都是由若干零件装配而成的，因而零件的加工质量是整台机器的基础，它直接影响机器的性能和寿命。有很多因影响零件最终的加工质量，如何使工件加工达到质量要求，如何减少各种因素对加工精度的影响，提高工件的加工质量，就成为必须考虑的事情，也就是要对影响机械加工精度的因素进行分析。该论文的目的是研究各种工艺因素对加工精度的影响及规律，从而找出减小加工误差、提高加工精度的途径。通过图例的分析，确定合适的加工方法，最终达到零件的质量要求。 关键词：加工精度工艺系统刚度位置精度几何参数
目录 绪论 (2) 1．加工精度与加工误差的概念 (3) 2. 产生加工误差的因素 (3) 2.1工艺系统的几何误差 (4) 2.1.1机床、刀具、夹具的制造误差与磨损 (4) 2.1.2 刀具、夹具误差及工件的定位误差 (9) 2.2 工件装夹误差 (10) 2.3机床的热变形及其对加工精度的影响 (10) 2．4 工件热变形及其对加工精度的影响 (11) 2.4.1刀具热变形及其对加工精度的影响 (12) 3. 提高加工精度的工艺措施 (14) 结论 (15) 致谢 (16) 参考文献 (17)
绪论 机床是各行各业普遍使用的机械设备，凡有机械加工的场所都离不开机床，它使用范围广，社会拥有量大，从业人员也越来越多，尤其大型机床设备、成套机床设备的安装需要非常专业的安装技术人员参与才能完成。近年来，随着新材料、新技术、新工艺和信息技术的发展，机械设备的体积、重量和技术含量都已经发生了很大变化，安装工艺也在不断地完善和发展。这篇论文主要介绍影响机械零件加工精度的因素和提高加工精度的方法，包括几何误差、加工中各种因素影响产生的误差，典型零件加工与加工方法，通过分析找出最适合的加工方案。
㈠模具零件加工工艺规程的制订步骤 1.在制订模具零件工艺规程前,应详细分析模具零件图,技术条件,结构特点以及该零件在模具中的作用等。 2.选择模具零件坯料制造方法。 3.初拟订工艺水平路线,注意粗,精加工基准的选择,确定热处理工序,划分加工阶段.在拟订工艺过程中,应正确选择加工设备,工具,夹具和量具。 4.根据工艺路线确定各加工阶段的工序尺寸及公关,确定半成品的尺寸。 5.根据坯料的材料及性能,计算或查表确定切削用量。 ㈡填写模具零件加工工艺规程卡 完成模具零件加工工艺方案的分析和确定各种加工数据后,填写机械加工工艺过程卡和机械加工工序卡片.工序卡上绘制的工序图可适当缩小或放大.工序图可以简化,但必须画出轮廓线,被加工表面及定位,夹紧部位.被加工表面必须用粗实线或其他不同颜色的线条表示.定位用符号表示,其中3表示被限制的自由度数;辅助支承用符号表示;夹紧力及方向用符号表示.工序图上表示的零件位置必须是本工序零件在机床上加工位置。 模具制造是模具设计过程的延续,它以模具设计图样为依据,通过对原材料的加工和装配,使其成为具有使用功能的特殊工艺装备.主要进行模具工作零件的加工;标准件的补充加工;模具的装配与试模.其中编制模具零件加工工艺规程是模具制造的前期工作,模具零件加工工艺规程是指导模具加工的工艺文件。 四、冲压模具制造的基本内容和步骤 ㈠审核模具设计图及模具加工工艺规程 1.仔细审核模具设计图，分析模具零件加工工艺规程 2.根据模具结构特点制订装配工艺 ⑴研究分析被装配模具图样和装配时应满足的技术要求。 ⑵对装配尺寸链分析与计算，进一步确定保证产品装配精度的装配方法。 ⑶对模具结构进行装配工艺性分析，明确各种零部件的装配关系。 ⑷确定各工序中的装配质量要求，确定检测项目、检测方法和工具。 ⑸选择确定所需装配工具、夹具和设备。 ㈡模具零件加工过程 1.全面清理和初检已准备好的标准件、原材料毛坯等。 2.选择和准备在加工过程中将使用的刀具、夹具等其他工具。 3.估计每个模具零件每道工序的加工工时，制订加工过程生产计划（建议使用网络计划方法制定）。 4.根据模具零件图纸及零件加工工艺规程逐一加工模具零件。 5.检验加工出的模具零件。 ㈢模具装配过程 1.清理并检验已加工的模具零件 2.重温装配工艺，确定详细装配步骤 3.准备装配过程所需的各种工具 4.装配步骤 ⑴通过研配、磨削等方法将所有装配的部件装配在一起。 ⑵在长度上有装配余量的零件，在装配后，配磨去掉多余余量。 ⑶有配合要求的模具零件，待配合尺寸达到图纸要求后，先拉紧装配螺钉，再配作销钉孔并贯入销钉，冲裁间隙调整均匀后，先拉紧装配螺钉，再配作销钉并贯入销钉。 ⑷装配完成后，进行手工试模以初检模具工作情况。
第2章模具零件的机械加工 机械加工方法广泛地用于模具零件的制造。根据模具设计图样中的模具零件结构要素和技术要求，制造完成一副完整模具，其工艺过程一般可分为：毛坯外形的加工，工作型面的加工；模具零部件的再加工；模具装配等。即使采用其他工艺方法（如特种加工），仍然需要采用机械加工完成模具的粗加工、半精加工，为模具的进一步加工创造条件。 模具零件的机械加工方法有以下几种情况：普通精度零件用通用机床加工。例如，车削、铣削、刨削、钻削、磨削等。这些加工方法对工人的技术水平要求较高。加工完成后要进行必要的钳工修配后再装配。精度要求较高的模具零件用精密机床加工；形状复杂的空间曲面，采用数控机床加工；对特殊零件可考虑其它加工方法，如挤压成型加工、超塑成型加工、快速成型技术等。 用于模具机械加工的精密机床有：坐标镗床、精密平面磨床、坐标磨床等。加工模具零件常用的数控机床有：数控铣床、加工中心、数控磨床等。由于数控加工对工人的操作技能要求低、成品率高、加工精度高、生产率高、节省工装，工程管理容易、对设计更改的适应性强、可以实现多机床管理等一系列优点，对实现机械加工自动化，使模具生产更加合理、省力、改变模具机械加工的传统方式具有十分重要的意义、这也是今后模具发展的方向。 用机械加工方法制造模具，在工艺上应充分考虑模具零件的材料、结构形状、尺寸、精度和使用寿命等方面的要求，采用合理的加工方法和工艺路线，来保证模具的加工质量，提高生产效率、降低生产成本。尤其应注意在模具设计和制造中，不应盲目追求模具加工精度和使用寿命的提高，否则就会导致模具生产成本提高，降低企业经济效益。 2.1模具导向零件的加工 导向零件是各类模具中应用广泛的重要零件。这些零件制造质量的好坏，将直接影响模具的制造质量和最后成型制件的质量。因此，模具导向零件的制造技术对模具有着重要的作用。模具的导向零件是指在组成模具的零件中，能够对模具运动零件的方向和位置起着定位作用的零件。模具中设置导向零件的目的，主要是保证模具中有相对运动零件的运动方向正确。当运动零件停止后，其零件之间的相对位置准确。 本章以典型的标准导向零件为重点予以介绍。 2.1.1模具导向零件的结构及分类 1.常用模具导向零件的分类 不同种类的模具，有着不同结构形状的导向零件，一般可分为滑动导向零件和滚动导向零件。导柱、导套和滑块是模具中应用最多的导向零件。所以，它的种类和结构形状也是多种多样。如冲压模具的导柱、导套按配合形式可分为滑动式和滚动式。按照装配形式又分为固定式和可拆卸式。除以上导柱外还有卸料、顶出用的杆类导向零件及小型导柱等。 塑料注射模具中除了导柱、导套外，还有抽芯机构中应用的斜导柱、顶出板用的小型导柱、限位用的导柱等。各种导柱的形状、大小、用途各异，但其功能都是起导向作用。 目前，对冲压模具、金属压铸模具和塑料模具的导柱、导套等导向零件都已标准化，可进行批量的制造、选用时则根据不同的要求进行选择应用。斜滑块和导滑槽是在成形或抽芯

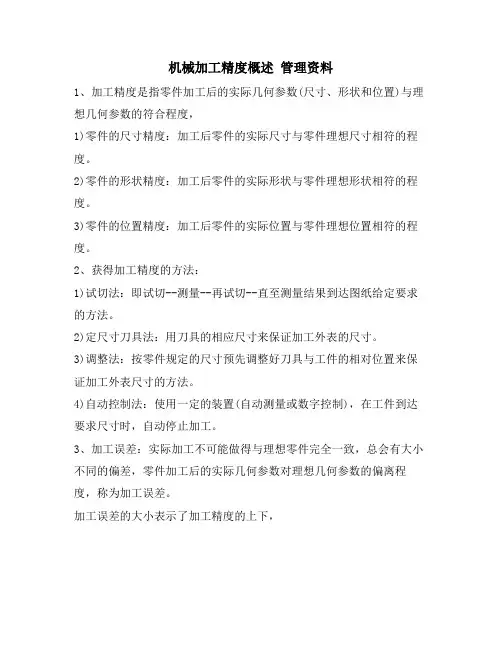

机械加工精度 一、加工精度与加工误差 1、加工精度是指零件加工后的实际几何参数（尺寸、形状和位置）与理想几何参数的符合 程度。符合程度越高，加工精度越高。一般机械加工精度是在零件工作图上给定的，其包括：1）零件的尺寸精度：加工后零件的实际尺寸与零件理想尺寸相符的程度。 2）零件的形状精度：加工后零件的实际形状与零件理想形状相符的程度。 3）零件的位置精度：加工后零件的实际位置与零件理想位置相符的程度。 2、获得加工精度的方法： 1）试切法：即试切--测量--再试切--直至测量结果达到图纸给定要求的方法。 2）定尺寸刀具法：用刀具的相应尺寸来保证加工表面的尺寸。 3）调整法：按零件规定的尺寸预先调整好刀具与工件的相对位置来保证加工表面尺寸的方 法。 3、加工误差：实际加工不可能做得与理想零件完全一致，总会有大小不同的偏差，零件加 工后的实际几何参数对理想几何参数的偏离程度，称为加工误差。加工误差的大小表示了加 工精度的高低。生产实际中用控制加工误差的方法来保证加工精度。 4、误差的敏感方向：加工误差对加工精度影响最大的方向，为误差的敏感方向。例如：车削外圆柱面，加工误差敏感方向为外圆的直径方向。（见P195图7.2） 二、加工经济精度 由于在加工过程中有很多因素影响加工精度，所以同一种加工方法在不同的工作条件下 所能达到的精度是不同的。任何一种加工方法，只要精心操作，细心调整，并选用合适的切削参数进行加工，都能使加工精度得到较大的提高，但这样会降低生产率，增加加工成本。 加工误差δ与加工成本C成反比关系。某种加工方法的加工经济精度不应理解为某一个确 定值，而应理解为一个范围，在这个范围内都可以说是经济的。 三、研究机械加工精度的方法—因素分析法和统计分析法。（见P194） 因素分析法：通过分析、计算或实验、测试等方法，研究某一确定因素对加工精度的影 响。一般不考虑其它因素的同时作用，主要是分析各项误差单独的变化规律； 统计分析法：运用数理统计方法对生产中一批工件的实测结果进行数据处理，用以控制工艺过程的正常进行。主要是研究各项误差综合的变化规律，只适合于大批、大量的生产条件。 四、原始误差 由机床、夹具、刀具和工件组成的机械加工工艺系统（简称工艺系统）会有各种各 样的误差产生，这些误差在各种不同的具体工作条件下都会以各种不同的方式（或扩大、或缩小）反映为工件的加工误差。

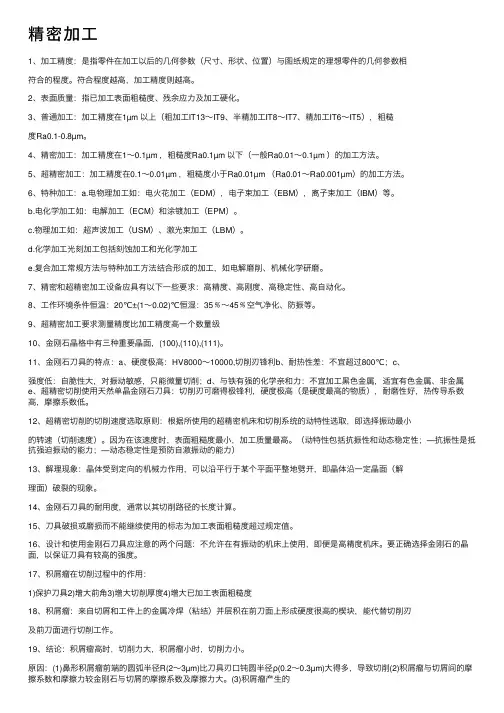

模具零件加工方法概述 姓名：葛婷婷学号：0942815201 模具零件的加工方法包括车削加工，钻削加工，洗削加工，磨削加工，刨削加工，特种加工及数控加工等加工方法。 车削加工主要用来加工回转体零件，如导柱、导套、撑头、法兰、螺纹等。钻削加工主要是用来加工螺纹底孔、定位销孔、顶针孔等。洗削加工主要是用铣刀对平面进行铣削加工。磨削加工主要是用砂轮片对工件的表面进行磨削加工。刨削加工主要是用刨刀对工件表面进行刨削加工。特种加工是直接利用电能、化学能等进行加工的方法。数控加工主要是通过数字化信息来控制机床，使被加工零件和刀具之间产生符合要求的相对运动，从面实现零件的加工。 在本篇文章中，主要来探讨一下磨削加工。我国是采用磨削加工方法的最古老的国家之一，如在古代科学巨著《天工开物》中就有“切、磋、琢、磨”的成语，而其中“磨”就是指的磨削加工。磨削是一种比较精密的金属加工方法，经过磨削的零件有很高的精度和很小的表面粗糙度值。目前用高精度外圆磨床磨削的外圆表面，其圆度公差可达到0.001mm左右，相当于一个人头发丝粗细的1/70或更小；其表面粗糙度值达到Ra0.025um，表面光滑似镜。在现代制造业中，磨削技术占有重要的地位。一个国家的磨削水平，在一定程度上反映了该国的机械制造工艺水平。随着机械产品质量的不断提高，磨削工艺也不断发展和完善。随着科学技术现代化的不断发展，磨削加工作为一种先进的制造技术在国民生产，生活中占有重要地位。磨削加工技术的发展实现了在现代机械制造中的精密加工和超精密加工，满足了人们对产品高精度，高品质和高度自动化的需求。 一般来讲,按砂轮线速度Vs的高低将磨削分为普通磨削(Vs<45 m/s),高速磨削(45≤Vs<150 m/s),超高速磨削(Vs≥150 m/s).按磨削精度将磨削分为普通磨削,精密磨削(加工精度1 μm～0.1 μm,表面粗糙度Ra0.2 μm～0.1 μm),超精密磨削(加工精帡<0.1 μm , 表面粗糙度Ra≤0.025 μm).按磨削效率将磨削分为普通磨削，高效磨削，高效磨削包括高速磨削，超高速磨削，缓进给磨削，高效深切磨削，砂带磨削,快速短行程磨削,高速重负荷磨削. 磨削是指用磨料，磨具切除工件上多余材料的加工方法，根据工艺目的和要求不同，磨削加工工艺方法有多种形式，为了适应发展需要，磨削技术朝着精密，低粗糙度，高效，高速和自动磨削方向发展。 磨削加工方法的形式很多，生产中主要是指用砂轮进行磨削，为了便于使用和管理，通常根据磨床产品的磨削加工形式及其加工对象，将磨削加工方法划为四种方式： 1.按磨削精度分粗磨,半精磨,精磨,镜面磨削,超精加工. 2.按进给形式分切入磨削,纵向磨削,缓进给磨削,无进给磨削,定压研磨,定量研磨. 3.按磨削形式分砂带磨削,无心磨削,端面磨削,周边磨削,宽砂轮磨削,成型磨削,仿形磨削,振荡磨削,高速磨削,强力磨削,恒压力磨削,手动磨削,干磨削,湿磨削,研磨,珩磨等. 4.按加工表面分外圆磨削,内圆磨削,平面磨削和刃磨(齿轮磨削和螺纹磨削) 磨削加工是零件精加工的主要方法。磨削时可采用砂轮、油石、磨头、砂带等作磨具，而最常用的磨具是用磨料和粘结剂做成的砂轮。通常磨削能达到的精度为IT7~IT5，表面粗糙度Ra值一般为0.8~0.2μm。 磨削的加工范围很广，不仅可以加工内外圆柱面、内外圆锥面和平面，还可加工
表面粗糙度选择很详细的 37．表面粗糙度如何选择？ 答：表面粗糙度的选择既要满足零件表面的使用功能要求，又要考虑加工的经济性。 38．用类比法确定表面粗糙度时，对高度参数一般按哪些原则选择？ 答：同一零件上，工作表面的表面粗糙度值应小于非工作表面。 摩擦表面的表面粗糙度值应小于非摩擦表面；滚动摩擦表面的表面粗糙度值应小于滑动摩擦表面；运动速度高、单位压力大的表面粗糙度值应小。 受循环载荷的表面及易引起应力集中的部位（如圆角、沟槽）表面粗糙度值应选得小些。 配合性质要求高的结合表面，配合间隙小的配合表面以及要求连接可靠，受重载的过盈配合表面等都应取较小的表面粗糙度值。 配合性质相同，零件尺寸越小，其表面粗糙度值应越小。同一精度等级，小尺寸比大尺寸、轴比孔的表面粗糙度值要小。 对于配合表面，其尺寸公差、形状公差、表面粗糙度应当协凋，一般情况下有一定的对应关系。 39．表面粗糙度Ra为50-100μm时，表面形状什么特征，如何应用？ 答：表面形状特征为明显可见刀痕，应用于粗造的加工面，一般很少采用。铸、锻、气割毛坯可达此要求。 40．表面粗糙度Ra为25μm时，表面形状什么特征，如何应用？ 答：表面形状特征为可见刀痕，应用于粗造的加工面，一般很少采用。铸、锻、气割毛坯可达此要求。 41．表面粗糙度Ra为12.5μm时，表面形状什么特征，如何应用？ 答：表面形状特征为微见刀痕, 应用于粗加工表面比较精确的一级，应用范围较广，如轴端面、倒角、螺钉孔和铆钉孔的表面、垫圈的接触面等。 42．表面粗糙度Ra为6.3μm时，表面形状什么特征，如何应用？ 答：表面形状特征为可见加工痕迹，应用于半粗加工面，支架、箱体、离合器、皮带轮侧面、凸轮侧面等非接触的自由表面，与螺栓头和铆钉头相接触的表面，所有轴和孔的退刀槽，一般遮板的结合面等。 43．表面粗糙度Ra为3.2μm时，表面形状什么特征，如何应用？ 答：表面形状特征为微见加工痕迹，应用于半精加工面，箱体、支架、盖面、套筒等和其他零件连接而没有配合要求的表面，需要发蓝的表面，需要滚花的预先加工面，主轴非接触的全部外表面等。是车削等基本切削加工方法较为经济地达到的表面粗糙度值。 44．表面粗糙度Ra为1.6μm时，表面形状什么特征，如何应用？ 答：表面形状特征为看不清加工痕迹，应用于表面质量要求较高的表面，中型机床工作台面（普通精度），组合机床主轴箱和盖面的结合面，中等尺寸平皮带轮和三角皮带轮的工作表面，衬套滑动轴承的压入孔，一般低速转动的轴颈。航空、航天产品的某些重要零件的非配合表面。 45．表面粗糙度Ra为0.8μm时，表面形状什么特征，如何应用？ 答：表面形状特征为可辨加工痕迹的方向，应用于中型机床（普通精度）滑动导轨面，导轨压板，圆柱销和圆锥销的表面，一般精度的刻度盘，需镀铬抛光的外表面，中速转动的轴颈，定位销压入孔等。是配合表面常用数值，中、重型设备的重要配合处，磨削加工经济。
机械加工余量标准 25EQY —19-1999 1． 主题内容与适用范围 本标准规定了磨削加工的加工余量。 本标准适用于磨削各类材料时的加工余量。 2． 技术内容 加工余量表（一） 说明： 1.二次平面磨削余量乘系数1.5 2.三次平面磨削余量乘系数2 3.厚度4以上者单面余量不小于0.5-0.8 4.橡胶模平板单面余量不小于0.7 毛坯加工余量表（二） I:园棒类: (1)的凸模、凹模、凸凹模以及推杆、推销、限制器、托杆、各种螺钉、螺栓、螺塞、螺帽外径必须滚花者。 （毫米）
当D ＜36时并不适应于调头夹加工，在加工单个工件时，应在L 上加夹头量10-15。 (2)凹模，挡料销、肩台须磨加工的凸模或凸凹模等。 当D ＜36时，不适合调头加工，在加工单个零件时，应加夹头量10-15。 毛坯加工余量表（三） (1)例如：固定板、退料板等。 注：表中的加工余量为最小余量，其最大余量不得超过厂规定标准。 毛坯加工余量表（四） Ⅲ：矩形锻件类： 表内的加工余量为最小余量，其最大余量不得超过厂规定标准。
平面、端面磨削加工余量表（五）一、平面 二、端面
注： 20-40% 如需磨两次的零件，其磨量应适当增加10-20% 环形工件磨削加工余量表（六） 注: φ50以下，壁厚10以上者，或长度为100-300者，用上限 φ50-φ100，壁厚20以下者，或长度为200-500者，用上限 φ100以上者，壁厚30以下者，或长度为300-600者，用上限 1.3 0.5 φ6以下小孔研磨量表(七) 注: 本表只适用于淬火件 当长度e 小于15毫米时,表内数值应加大20-30%
各种加工方法的加工精 度 Company number：【WTUT-WT88Y-W8BBGB-BWYTT-19998】

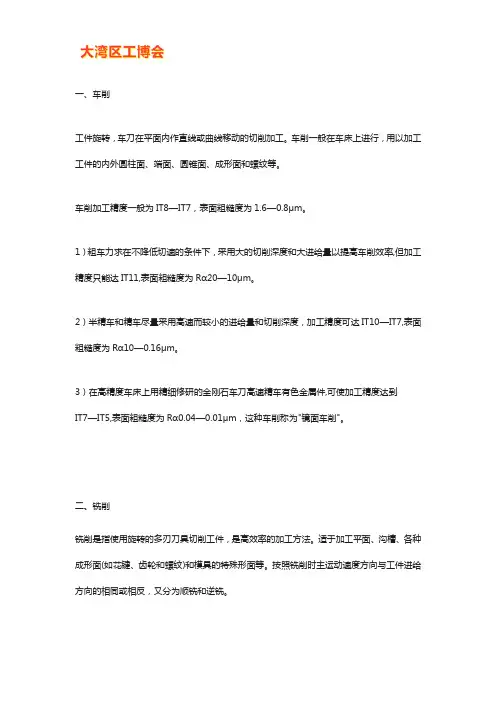

各种加工方法的加工精度 一：车削 车削中工件旋转，形成主切削运动。刀具沿平行旋转轴线运动时，就形成内、外园柱面。刀具沿与轴线相交的斜线运动，就形成锥面。仿形车床或数控车床上，可以控制刀具沿着一条曲线进给，则形成一特定的旋转曲面。采用成型车刀，横向进给时，也可加工出旋转曲面来。车削还可以加工螺纹面、端平面及偏心轴等。 车削加工精度一般为IT8—IT7，表面粗糙度为—μm。精车时，可达IT6—IT5，粗糙度可达—μm。车削的生产率较高，切削过程比较平稳，刀具较简单。 二：铣削 主切削运动是刀具的旋转。卧铣时，平面的形成是由铣刀的外园面上的刃形成的。立铣时，平面是由铣刀的端面刃形成的。提高铣刀的转速可以获得较高的切削速度，因此生产率较高。但由于铣刀刀齿的切入、切出，形成冲击，切削过程容易产生振动，因而限制了表面质量的提高。这种冲击，也加剧了刀具的磨损和破损，往往导致硬质合金刀片的碎裂。在切离工件的一般时间内，可以得到一定冷却，因此散热条件较好。按照铣削时主运动速度方向与工件进给方向的相同或相反，又分为顺铣和逆铣。 顺铣 铣削力的水平分力与工件的进给方向相同，工件台进给丝杠与固定螺母之间一般有间隙存在，因此切削力容易引起工件和工作台一起向前窜动，使进给量
突然增大，引起打刀。在铣削铸件或锻件等表面有硬度的工件时，顺铣刀齿首先接触工件硬皮，加剧了铣刀的磨损。 逆铣 可以避免顺铣时发生的窜动现象。逆铣时，切削厚度从零开始逐渐增大，因而刀刃开始经历了一段在切削硬化的已加工表面上挤压滑行的阶段，加速了刀具的磨损。同时，逆铣时，铣削力将工件上抬，易引起振动，这是逆铣的不利之处。 铣削的加工精度一般可达IT8—IT7，表面粗糙度为—μm。 普通铣削一般只能加工平面，用成形铣刀也可以加工出固定的曲面。数控铣床可以用软件通过数控系统控制几个轴按一定关系联动，铣出复杂曲面来，这时一般采用球头铣刀。数控铣床对加工叶轮机械的叶片、模具的模芯和型腔等形状复杂的工件，具有特别重要的意义。 三：刨削刨削时，刀具的往复直线运动为切削主运动。因此，刨削速度不可能太高，生产率较低。 刨削比铣削平稳，其加工精度一般可达IT8—IT7，表面粗糙度为—μm，精刨平面度可达1000，表面粗糙度为—μm。 四：磨削 磨削以砂轮或其它磨具对工件进行加工，其主运动是砂轮的旋转。砂轮的磨削过程实际上是磨粒对工件表面的切削、刻削和滑擦三种作用的综合效应。磨削中，磨粒本身也由尖锐逐渐磨钝，使切削作用变差，切削力变大。当切削力超过粘合剂强度时，圆钝的磨粒脱落，露出一层新的磨粒，形成砂轮的“自锐
模具零件的几种机械加工方法 摘要：机械加工方法广泛运用于模具制造。对凸模、凹模等模具的工作零件，即使采用其它工艺方法(如特殊加工)加工，也仍然有部分工序要由机械加工方法来完成。本文介绍和分析了几种机械加工方法。 关键词：机械加工；车削加工；铣削加工；刨削加工 abstract: the mechanical processing methods widely used in mould manufacturing. to the punch, concave die mould parts such as the work, even if the other process methods (such as special processing) processing, and there are still part of the process to the machining methods to complete. this paper introduces and analyzes some mechanical processing method. keywords: mechanical processing; turning processing; milling processing; cutting processing 中图分类号：u445.4文献标识码：a 文章编号： 一、零件常用的传统机械加工方法 根据模具设计的结构要求不同和工厂的设备条件，模具的机械加工大致有以下几种情况： (一) 用车、铣、刨、钻、磨等通用机床加工模具零件，然后进行必要的钳工修配，装配成各种模具。这种加工方式，工件上被加工表面的形状、尺寸多由钳工划线来保证，对工人的技术水平要求
粗糙度与加工方法 表面粗糙度选用与加工方法 表面粗糙度选用 序号=1 Ra值不大于\μm=100 表面状况=明显可见的刀痕 加工方法=粗车、镗、刨、钻 应用举例=粗加工的表面，如粗车、粗刨、切断等表面，用粗镗刀和粗砂轮等加工的表面，一般很少采用 序号=2 Ra值不大于\μm=25、50 表面状况=明显可见的刀痕 加工方法=粗车、镗、刨、钻 应用举例=粗加工后的表面，焊接前的焊缝、粗钻孔壁等 序号=3 Ra值不大于\μm=12.5 表面状况=可见刀痕 加工方法=粗车、刨、铣、钻 应用举例=一般非结合表面，如轴的端面、倒角、齿轮及皮带轮的侧面、键槽的非工作表面，减重孔眼表面 序号=4 Ra值不大于\μm=6.3 表面状况=可见加工痕迹 加工方法=车、镗、刨、钻、铣、锉、磨、粗铰、铣齿 应用举例=不重要零件的配合表面，如支柱、支架、外壳、衬套、轴、盖等的端面。紧固件的自由表面，紧固件通孔的表面，内、外花键的非定心表面，不作为计量基准的齿轮顶圈圆表面等 序号=5 Ra值不大于\μm=3.2 表面状况=微见加工痕迹 加工方法=车、镗、刨、铣、刮1～2点/cm^2、拉、磨、锉、滚压、铣齿 应用举例=和其他零件连接不形成配合的表面，如箱体、外壳、端盖等零件的端面。要求有定心及配合特性的固定支承面如定心的轴间，键和键槽的工作表面。不重要的紧固螺纹的表面。需要滚花或氧化处理的表面 序号=6 Ra值不大于\μm=1.6 表面状况=看不清加工痕迹 加工方法=车、镗、刨、铣、铰、拉、磨、滚压、刮1～2点/cm^2铣齿 应用举例=安装直径超过80mm的G级轴承的外壳孔，普通精度齿轮的齿面，定位销孔，V型带轮的表面，外径定心的内花键外径，轴承盖的定中心凸肩表面

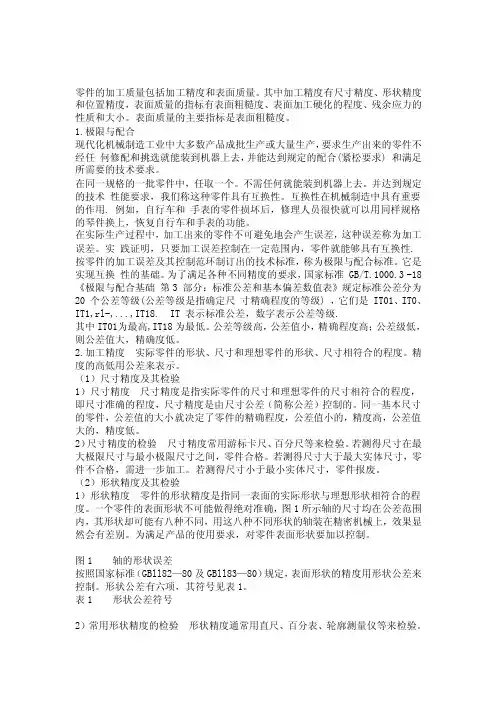

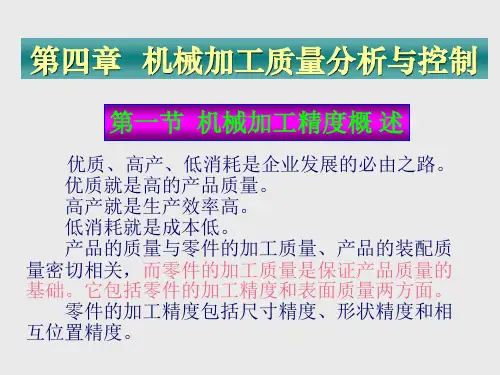

零件的加工质量包括加工精度和表面质量。其中加工精度有尺寸精度、形状精度和位置精度，表面质量的指标有表面粗糙度、表面加工硬化的程度、残余应力的性质和大小。表面质量的主要指标是表面粗糙度。 1.极限与配合 现代化机械制造工业中大多数产品成批生产或大量生产，要求生产出来的零件不经任何修配和挑选就能装到机器上去，并能达到规定的配合(紧松要求) 和满足所需要的技术要求。 在同一规格的一批零件中，任取一个。不需任何就能装到机器上去。并达到规定的技术性能要求，我们称这种零件具有互换性。互换性在机械制造中具有重要的作用. 例如，自行车和手表的零件损坏后，修理人员很快就可以用同样规格的琴件换上，恢复自行车和手表的功能。 在实际生产过程中，加工出来的零件不可避免地会产生误差，这种误差称为加工误差。实践证明，只要加工误差控制在一定范围内，零件就能够具有互换性. 按零件的加工误差及其控制范环制订出的技术标准，称为极限与配合标准。它是实现互换性的基础。为了满足各种不同精度的要求，国家标准 GB/T.1000.3 -18《极限与配合基础第3 部分：标准公差和基本偏差数值表》规定标准公差分为20 个公差等级(公差等级是指确定尺寸精确程度的等级) ，它们是 IT01、IT0、IT1,rl-,...,IT18. IT 表示标准公差，数字表示公差等级. 其中IT01为最高,IT18为最低。公差等级高，公差值小，精确程度高；公差级低，则公差值大，精确度低。 2.加工精度实际零件的形状、尺寸和理想零件的形状、尺寸相符合的程度。精度的高低用公差来表示。 （1）尺寸精度及其检验 1）尺寸精度尺寸精度是指实际零件的尺寸和理想零件的尺寸相符合的程度，即尺寸准确的程度，尺寸精度是由尺寸公差（简称公差）控制的。同一基本尺寸的零件，公差值的大小就决定了零件的精确程度，公差值小的，精度高，公差值大的，精度低。 2）尺寸精度的检验尺寸精度常用游标卡尺、百分尺等来检验。若测得尺寸在最大极限尺寸与最小极限尺寸之间，零件合格。若测得尺寸大于最大实体尺寸，零件不合格，需进一步加工。若测得尺寸小于最小实体尺寸，零件报废。 （2）形状精度及其检验 1）形状精度零件的形状精度是指同一表面的实际形状与理想形状相符合的程度。一个零件的表面形状不可能做得绝对准确，图1所示轴的尺寸均在公差范围内，其形状却可能有八种不同，用这八种不同形状的轴装在精密机械上，效果显然会有差别。为满足产品的使用要求，对零件表面形状要加以控制。 图1 轴的形状误差 按照国家标准（GBll82—80及GBll83—80）规定，表面形状的精度用形状公差来控制。形状公差有六项，其符号见表1。 表1 形状公差符号 2）常用形状精度的检验形状精度通常用直尺、百分表、轮廓测量仪等来检验。
