面向广电网络中光通信产品分析报告信息社会的发展使人们越来越离不开网络技术提供的便利，对于广电运营商来说，最大程度地利用现有的网络资源，用较小的投资进行改造，迅速发展宽带用户，是广电行业面临的巨大挑战和历史机遇。
以前广电只做电视这一块，但是由于受到受到互联网电信、联通的影响，现在很多人都不交数字电视费了，都在看网络电视，没有广告还可以点播，这些导致广电的收益下降，其肯定要从电信、联通手里抢回一部分业务，这就是面临的巨大挑战。
然而，在我国，电话线资源分布是“南电北网”，电信在南方有市场，联通即之前的网通在北方有市场。相比之下，广电的有线电视在南北方都很普及，市场和客户资源都是最大的，从这个角度来考虑，广电面临着巨大机遇。
一、广电网络发展趋势
（1）未来几年双向化改造持续进行并明显加快
根据国家广电总局提出的规划目标，到2015年，全国县级以上城市有线广播电视网络全面实现数字化，80%基本实现双向化。根据格兰研究数据，截至到2013年三季度末，我国有线电视双向网络覆盖用户为8,914.3万户，有线电视双向网络渗透用户为2,641.1万户；我国有线电视双向网络覆盖用户数占全国有线电视用户的41.54%，双向网络改造实际渗透用户占全国有线电视用户的12.31%，广电网络改造空间还十分巨大，如按照上述预期，未来几年广电网络的双向化改造将迎来爆发性增长。
（2）网络改造呈现“光进铜退”趋势
我国有线电视网络基本都是HFC网络结构，就是将过去电缆干线的部分用光纤干线取代，并有“光进铜退”的趋势，也就是光纤不断向用户延伸，同轴电缆部分逐渐变短、变小，以提高网络系统的综合性能，以多功能业务发展推动双向网改造。由于光纤直接到户的建设改造成本很高，在我国全面实现“光纤到户”
还需要一段较长的过渡时期，目前我国的网络双向化改造虽不断扩大光纤传输覆盖范围，但总体上还处于“光纤到区”、“光纤到楼”的阶段，但“光进铜退”是广电网络双向化、宽带化的发展趋势。
（3）网络整合持续进行，最终形成统一的国家级主体
三网融合的政策明确了广电网络开展的新业务，而要达到三网融合的要求，全国的有线电视网络必须进行联网。国家广电总局对网络整合曾提出的目标是到2010年底基本实现“一
省一网”。随着三网融合逐步深入，省网整合不断加速，直至2012年底我国有线电视一省一网整合目标才基本完成，但由于网络整合的复杂性，省网整合尚不彻底，各地网络整合仍将持续进行；此外，根据三网融合的要求，将在省网整合基础上继续整合，成立国家级的网络公司——中国广播电视网络有限公司，整合全国有线电视网为统一的市场主体，实现全国广电网络的互联互通，并赋予其宽带网络运营等业务资质，有可能成为“第四大运营商”。
（4）运营商的业务外包趋势
随着“三网融合”的推进，广电运营商将步入全业务发展的时代，运营商将分清什么是自己的核心业务、什么是非核心业务，只有将非核心业务进行外包，才能发挥核心优势。“三网融合”下，广电运营商的核心业务就是运营，即向用户提供更多更好的服务，降低网络运营和维护成本，诸如网络的规划设计、方案优化、效率提升、运维管理、工程施工等都可能选择外包，从而给相关企业尤其是具有能够提供综合解决方案的专业厂商带来发展机遇。
二、广电网络双向改造技术方案
广电网络双向改造是指将现有的单向传输、下行广播式的有线电视网络改造成双向传输、上下行互动式的网络。如图所示，有线电视双向网络是通过建立双向的城域网和接入网为用户提供综合业务的双向传输系统，双向网络基本结构模型通常由城域网、接入网、用户端等几部分组成。双向化改造以后，单向广播电视业务继续保持原有的HFC逻辑链路，双向业务路由和逻辑分层与采用的网络双向化改造技术相关。
（一）广电网络双向改造技术方案概述
在工程层面上，广电网络的双向改造主要包括光传输网改造和用户接入网改造两部分。
1、接入网光传输改造技术

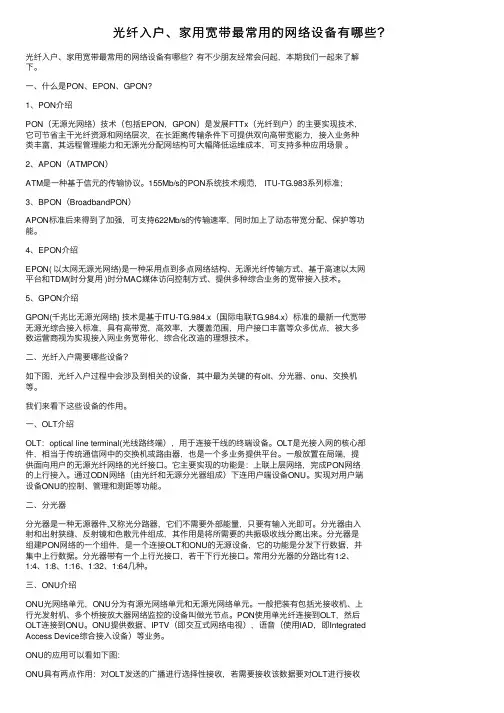

光网传输技术，通常分为有源光网络(AON)和无源光网络(PON)两大类。有源光网络具备传输距离长、需供电、需维护等特点，有源光网络一般是基于点到点的网络拓扑结构，如HFC光网、LAN光网等部分，有源光网络主要应用于干线传输网络和城域网。
无源光网络一般是基于点对多点的传输方式，多采用树型或星型(多级星型)的拓扑结构，是多用户共享系统。无源光网络具备拓扑结构简单、设备成本低、消除了局端与用户端之间的有源设备等特点。由于PON技术的网络拓扑与有线电视网络的拓扑结构相类似，无源光网络技术成为一种在广电网络上应用的技术。
2、用户接入改造技术
有线电视网络双向化改造的用户接入技术种类较多，基本上可分为HFC网络用户接入技术、基于以太网协议的用户接入技术、其它用户接入技术等几类。这几类用户接入技术的共性为：广播电视业务可以通过同轴电缆传输，双向数据业务可以使用IP协议实现，均支持电视广播、宽带互联网接入、语音服务、视频点播、网络游戏等业务。
（二）广电网络双向改造工程建设工作重点

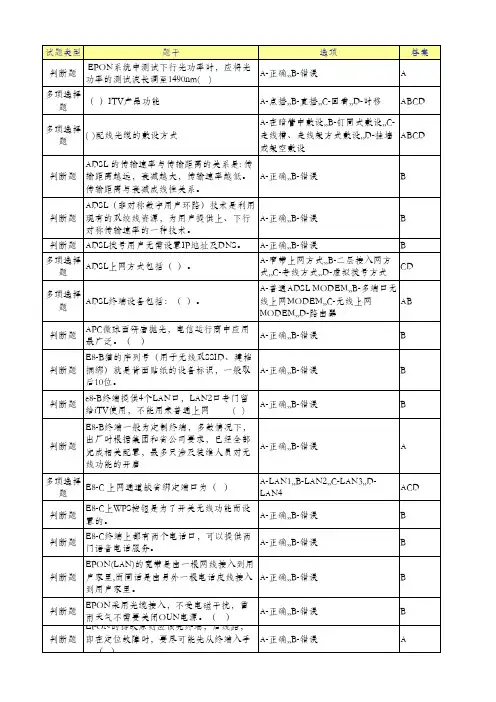

目前，存在多种技术方案能够实现广电网络的双向改造，如：EPON+EOC、CMTS+CM、EPON+LAN、FTTH等等，不同方案特点不同、各有千秋，各地方有线电视网络运营商在选择方案时，需要结合本地区的现有网络基础、投资成本、技术成熟度、双向综合业务的发展规划采用合适的网络双向化改造方案，这对有线电视网络运营商在双向改造技术方案的选择方面提出了很高的技术要求。
三、光通信产品在广电网络中的应用及分析
（一）光纤线路

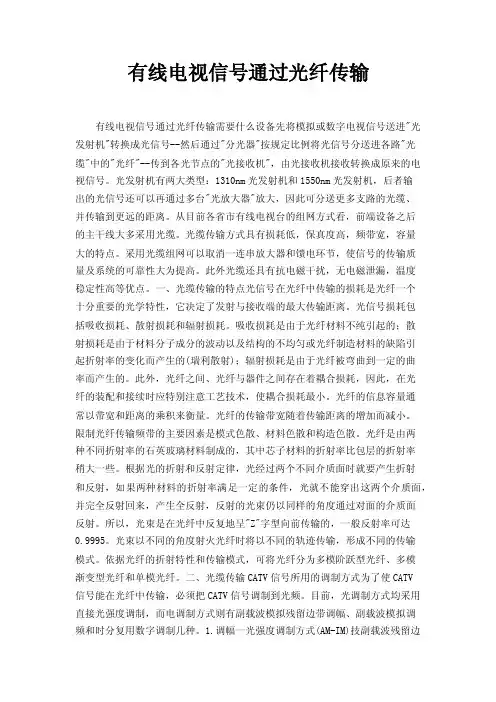

随着光纤通信技术的发展和广播电视的推广，以及人们生活水平的提高，利用光纤传输电视节目已经进入寻常百姓家。利用光纤传输电视节目具有频带宽、容量大、损耗低、抗干扰能力强、性能可靠等优点，不仅能扩大广播电视的覆盖面，还能提高广播电视节目质量。毫无疑问，光纤传输将成为广播电视的最主要传输手段。
2014年，宽带政策不断推进，宽带基础设施日益完善，传输网建设持续推进，“光进铜退”趋势更加明显，而且国家也强制要求光纤到户，因此广电FTTH建设也是大势所趋。根据调查，2014年我国光缆需求量与2013年相比增长8%，消化了国内的大部分产能，但仍面临着产能过剩现象。而且，国内的光纤光缆领域，整体格局变化不大，产业结构和竞争态势都比较稳定，其主要份额分散于烽火通信、亨通光电、长飞、中天科技、通鼎光电、中利科技、中国普天、康宁等企业。
个人认为：光纤系统中光纤光缆产品，虽然市场需求会持续增加，但依旧是“供大于求”，对于企业来说，只有拥有强大自主研发创新能力，不断进行技术改造，优化产品结构普，才能在光纤光缆市场不断洗牌中站稳脚跟。至于光纤线路中光纤接头、光纤连接器等光通信产品，由于其技术含量不高，而市场需求又稳步增加，对于生产厂商来说，是个不错的机会。
（二）光纤传输分光路由及光分路器
随着光纤通信技术的发展，利用光纤传输电视节目已逐渐广泛起来。但光缆传输电视节目的距离一般较大，因此，路由及其光分路器选择就显得十分关键。
光分路器对于光纤信号的传输非常重要，在有线电视光纤网络中，将信号分为模拟信号和数字信号，光分路器是传输这两种信号的器件，因此在网络中接入了大量的光分路器。光分路器是将一路光以一定比例输出多路光，是光纤连接中重要的光源传输器，在选择光分路器时应考虑以下几个指标：附加损耗小、分光比、分光比偏差少、插入损耗小。
家庭娱乐中心、数字智能家居的概念已经为大家熟知。这一概念之下，智能路由器的出现是必然的。下面介绍一款最新智能路由器产品：东方智通的智能路由器。
此款智能路由器非常简约，小身材只有巴掌大小，除了机顶安卓的“小罐子”，没有其他多余的装饰。智通智能路由器的机身正面，有一排指示灯，两根天线，背后为各种必要的接口，如WAN、LAN、USB、HDMI、Power接口。智通智能路由器采用2.4G WIFI信号，完美支持802.11 b/g/n协议，最高速度达到300M。路由器采用双天线配置，提升了无线信号强度和数据传输速率。
不提其硬件配置，在功能上集电视盒、网络高清播放器、家庭多媒体中心、家庭数字中心于一身。另一个值得我们关注的，是其安全特性。这款智能路由器在常规路由器提供的防火墙等功能之外，还具有防蹭网功能，一旦有未知设备连接，便会提供陌生终端接入警告。这对于普通用户而言格外有价值。
与智通智能路由器配套有专用的APK，支持多屏互动，手指轻轻一划，手机里的照片，视频，音乐，马上推送到电视播放;也可从私人云盘中下载文件到手机上，还完美支持游戏手柄和飞鼠，操控更加方便自如。该路由器扩展了一个SATA硬盘接口，可以选配一个4.5英寸的硬盘，一秒智能路由器变成家庭数据中心，私人数据都可以在此备份和分享。最值得一提的是这款路由器针对API 进行了开放，同时对外提供软件开发工具包(SDK)，针对有个性化需求和发烧友级的朋友提供了二次开发与自我定制的机会。
（三）广电传输网络建设
2014年，中国的广播电视的发展重点将是广电宽带业务，应"宽带中国"战略要求，继续深入网络双向化改造，以及加快广电城域骨干网建设，采用超高速光纤和同轴光缆传输技术建设下一代广播电视宽带网。随着广电业务的发展，广电OTT、智能终端、融合终端、结合智能手机的视频多媒体应用都将成为热点。
广电网络为重要重要的发展契机，宽带化已经成为广电网发展的必然趋势，要支撑高清视频点播、视频会议等业务，广电网络的带宽必须相应地提高。对此，广电网络与众多光通信企业寻求合作。目前，烽火、华为、思科等等顶尖光通信企业都在参与广电网络建设，其中以烽火为最。
烽火网络在今年的CCBN展上就展出了其新一代大容量PEOTN产品FONST6000U60，其定位高端，适用国干、省干、城域核心等各网络层次，满足12.8T及以上交叉容量节点需求，是业界口碑较好的100G/100G+应用平台，为广电运营商构建大管道、灵活调度、统一交换的OTN/WDM提供解决方案。其面向广电传输网络打造的OTN、PTN、MSTP一体化承载PEONT 解决方案FONST U系列产品，可为广电运营商网络建设提供端到端的业务传输能力，满足广电运营商全方位、全业务运营需求。其中100G速率及以上的OTN产品是目前国内最为领先的骨干网光传输设备。
在第二十二届中国国际广播电视信息网络展览会（CCBN2014）上，烽火带来了最新的高速光网络技术和产品，以及面向业务运营的家庭视频业务、企业数据中心等解决方案，提供了很多面向广电业务发展的定制化产品和解决方案。展示的产品涵盖传送层面的OTN、PTN、数据层面的ACR、核心、汇聚、接入及IDC交换机系列、接入层面的XPON、EOC、C-DOCSIS、家庭网关以及OSP系列产品。
个人观点：面对广电网络建设这块大蛋糕，要想抢下一快，光通信企业必须要具备完善的解决方案及高端可靠的终端设备。

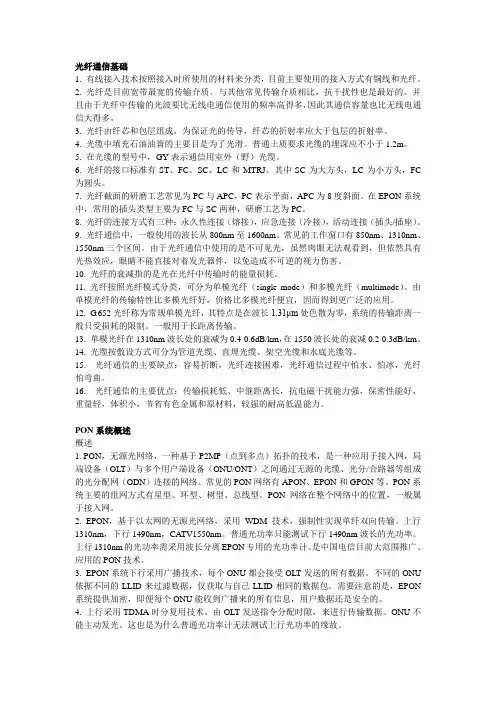

点对点光纤传输系统是通过光缆进行连接。光缆可包含1根光纤(有时称单纤)或2 根光纤(有时称双纤)，或者更多(48纤、1000纤)。 3、光纤辅助器件： ●光纤配线架(Housing) 用于室内光纤网络配线系统。 ●光纤活动连接器(Connector) 用于各类光纤设备(如光端机等) 与光纤之间的连接。(ST-FC-SC) ●光纤适配器和衰减器(Adaptor and Attenuator) 光纤适配器用于各类光纤设备与光纤连接方式的转换。 光纤衰减器用于减弱输入光功率，从此避免由于输入光功率超强而使光接收机 产生的失真。 ●光分路器(Coupler) 适用于将一根光纤信号分解为多路光信号输出(如：计算机网络、CATV系统等)。 ●光波分复用器(WDM) 用于光路中不同波长的光的分离或混合。 三、光纤系统设计简介 1、设计思路： 系统的设计思路：设计者能选择最有效及最节省成本的方式来传递光信号。 要做到这一点，设计者必须了解系统中各个不同部件的要求和损耗，具体 损耗如下表1：
除此之外，设计者还必须从以下几个方面的情形着手考虑： ●光纤系统是要传输视频、音频、数据、还是这些信号的组合？ ●这些信号是单向还是双向？ ●信号的传输距离有多远？ ●光纤系统的光学损耗预算是多少？ ●系统中光学损耗的总和和光端机允许的光学最大衰减值相比较的结果如何？ 2、光学传输损耗： 光学损耗值或全部衰减值，是接收机和发射机之间各个独立部件损耗的总和。 引起 光学损耗的主要原因有： ●光纤每公里损耗 ●光纤耦合器的损耗 ●连接器的损耗 ●接口的损耗 在计算这些损耗时，不可能十分准确，制造厂商将给出标准范围并制定以下内容的 容限，如接头的类型，光源发射器的寿命和状态，以及包括温度变化在内的环境因 素等。在估算光功率损耗时，可参考上面损耗表，进行预算。 3、最大衰减值： 一般光端机都标有最大的衰减指标（或发射功率与接收灵敏度），此数字(以dB 分贝 表示)越高，系统可工作的距离就越长。它是系统能够容忍并工作正常时的最大光信 号衰减数值。整个线路的损耗，即链路损耗，可通过如下方式决定： ●使用光学仪器（如光功率计）来测量损耗 ●实际估算各系统部件的损耗

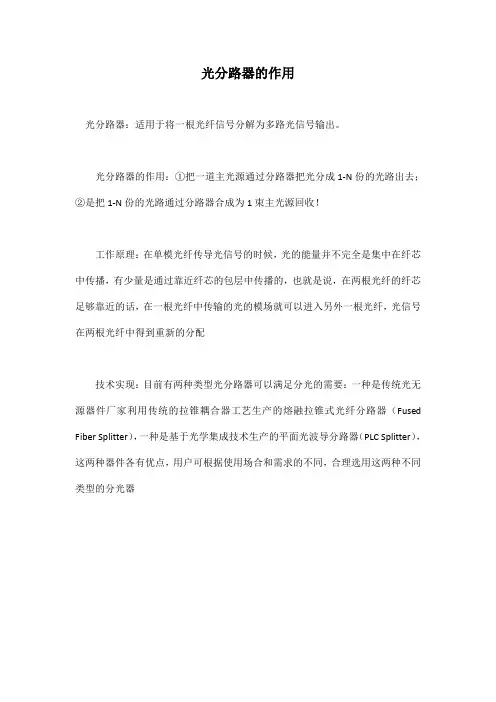

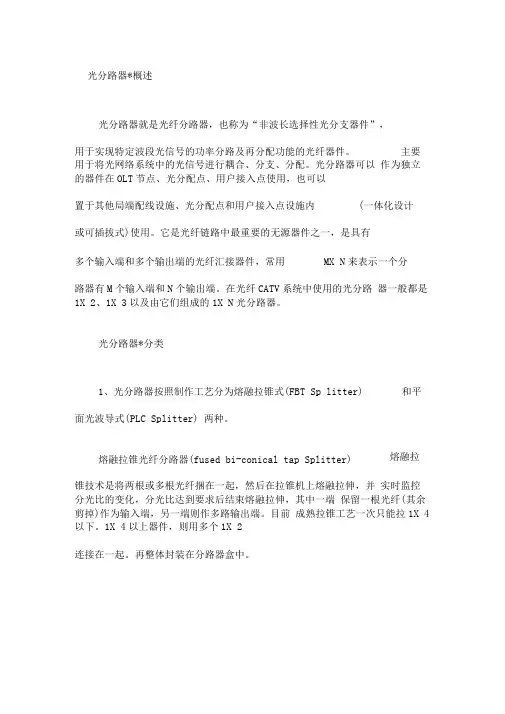

光分路器 光分路器:适用于将一根光纤信号分解为多路光信号输出 光分路器的作用：①把一道主光源通过分路器把光分成1-N份的光路出去；②是把1-N 份的光路通过分路器合成为1束主光源回收！ 工作原理：在单模光纤传导光信号的时候，光的能量并不完全是集中在纤芯中传播，有少量是通过靠近纤芯的包层中传播的，也就是说，在两根光纤的纤芯足够靠近的话，在一根光纤中传输的光的模场就可以进入另外一根光纤，光信号在两根光纤中得到重新的分配技术实现：目前有两种类型光分路器可以满足分光的需要：一种是传统光无源器件厂家利用传统的拉锥耦合器工艺生产的熔融拉锥式光纤分路器（Fused Fiber Splitter），一种是基于光学集成技术生产的平面光波导分路器(PLC Splitter),这两种器件各有优点，用户可根据使用场合和需求的不同，合理选用这两种不同类型的分光器件，以下对两种器件作简单对比：
总结 1、两种器件的主要参数对比总结如下： 这两种器件在性能价格方面各有优势，两种工艺技术也都在不断升级，不断克服各自的缺点。拉锥式分路器正在解决一次性拉锥数量不多和均匀性不良等问题；光波导分路器也在降低成本方面作不懈努力，目前两种器件在1X8以上成本已相差无几，随着分路通道的增加平面波导型分路器价格更优。 2、如何选择器件如何选用这两种器件，关键要从使用场合和用户的需求方面考虑。在一些体积和光波长不是很敏感的应用场合,特别是分路少的情况下，选用拉锥式光分路器比较实惠,如独立的数据传输选用1310nm拉锥式分路器，电视视频网络可选择1550nm的拉锥式分路器；在三网合一、FTTH等需要多个波长的光传输而且用户较多的场合下，应选用光波导分路器。目前，国内多数公司进行FTTH试验网多采用拉锥式分路器，这是由于许多设计人员对PLC器件还不熟悉，国内也很少有公司生产这种器件。日本和美国FTTH真正商业运行的市场几乎全部采用平面光波导分路器。 武汉普林电子有限责任公司和武汉新锐科光通信设备有限公司的产品都有1：N系列(最大1*64)和2、；N 系列( 最大2* 64)的全系列PLC和FBT产品。深圳市奥普特旺科技有限公司也有这2系列产品。

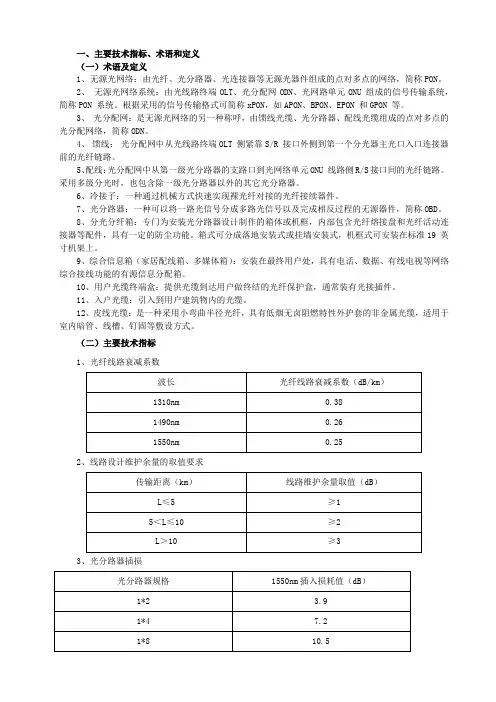

光分路器连接器技术规范 H.2.10 The Cassette Splitter type shall be equipped with minimum of one (1) meter ruggedized pigtail with and without SC/UPC connector. 盒式分路器应带至少1米耐用的尾纤（带或不带SC/UPC 连接器） H.2.11 The input of Micro-splitter type shall be equipped with minimum of one (1) meter tight buffered tube with and without SC/UPC connector. 微型分路器的输出端应配1米紧的松套管，带或不带SC/UPC连接器。 H.2.12 The output of Micro-splitter type shall be single fibres. 。 微型分路器的输出端应是单纤。 H.2.13 The dimension of the Micro-splitter type shall be able to fit into the splice/splitter holder on the splice tray. 微分路器的尺寸应能放进集纤盘上相应的分路器卡槽内。 H.2.14 Maximum dimension of the Cassette Splitter type shall be 130mm (W) x 160mm (H) x 30mm (D). 盒式光分路器的最大尺寸为130mm (宽) x 160mm (高) x 30mm (深) H.2.15 Maximum dimension of the Rack Mountable Splitter type shall be 2 Rack Unit (2U) and shall be able to fit into standard 19 inches ETSI rack system of Optical Distribution Frame. The dimension of Optical Distribution Frame as follow: 机架式光分路器应为2个机架单元，能适配在19 英寸配线架ETSI机架上。配线架尺寸如下： 配线架尺寸 高(H) 宽(W) 深度(D) 2200mm 600mm 300mm H.2.16 Each fibre output shall be provided with a numbering label for circuit identification purpose. It shall be labelled on durable material in such a manner as to be permanently legible and properly displayed. 光纤输出部部应有识别标志。标志经久不变。 H.2.17 The Tenderer shall submit proposed technical drawings complete with dimensions for the
不等比光分路器芯片-概述说明以及解释 1.引言 1.1 概述 概述部分的内容可以介绍不等比光分路器芯片的背景和基本概念。可以参考如下内容： 不等比光分路器芯片作为光通信领域的一项重要技术，近年来受到了广泛关注。它是一种采用非等比光波导结构的光分路器设备，可以将输入的光信号按照不同的光功率比例分离到不同的输出通道中。与传统的等比光分路器相比，不等比光分路器芯片在光信号分配方面具有更高的灵活性和精度。 不等比光分路器芯片的基本原理是利用不同宽度的光波导来实现对光信号的分离。通过设计不同宽度的光波导通道，可以实现不同的光功率分配比例。这些光波导通道一般由光波导材料构成，具有不同的折射率。当光信号传输到光分路器芯片时，根据光在不同波导通道中的传播特性，可以将光信号分配到对应的波导通道中，实现光功率的分离。 不等比光分路器芯片在光通信系统中具有广泛的应用。例如，在光网络中，不等比光分路器芯片可以用于实现光信号的分配和集中，提高光网络的传输效率和容量。此外，不等比光分路器芯片还可以用于光通信系统
中的光信号监测和测量，对光功率进行精确的监控和调整。 本文将重点介绍不等比光分路器芯片的原理和应用。首先，将详细探讨不等比光分路器芯片的工作原理，包括光信号的分离和分配机制。然后，将介绍不等比光分路器芯片在光通信领域的应用实例，包括光网络中的光信号分配和集中、光功率监测和调整等方面。最后，本文将总结不等比光分路器芯片的优势和存在的问题，并展望其未来的发展方向。 通过对不等比光分路器芯片的深入研究，我们可以更好地理解其原理和应用，为光通信领域的发展提供有益的借鉴和指导。希望本文能够为读者提供关于不等比光分路器芯片的全面认识，并促进相关技术的进一步发展和应用。 1.2 文章结构 文章结构 本文将分为引言、正文和结论三个部分进行论述。 引言部分主要对不等比光分路器芯片进行概述，介绍其基本原理和应用领域。接下来，文章将详细讲解不等比光分路器芯片的原理和应用。正文部分将包括2.1小节和2.2小节。 2.1小节将详细阐述不等比光分路器芯片的原理。首先，介绍光分路

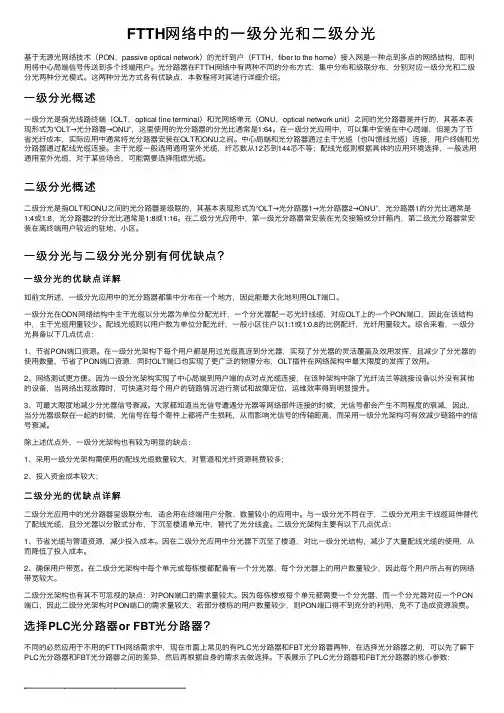

一级分光就是指从OLT到ONU之间，所有的分光器是并行的，就是说结构是OLT----分光器----ONU，只要是这种情况就是一级分光；二级分光嘛就是OLT和ONU之间，分光器之间有串联的（也叫级联吧）的情况，就是说结构是OLT---分光器1----分光器2----ONU，只要存在这种情况就是二级分光。 模式一：一级分光光分路器集中设置方式，是指光分路器集中设置在小区内的免跳接光配线箱（小区光交）内 建设初期PON口占用数少，光分路器端口初级利用率最高； 模式二：一级分光光分路器分散设置方式，是指光分路器分散设置在楼宇、楼层、单元的分光分纤箱内 建设初期PON口占用数最多，光分路器端口利用率最低 模式三：二级分光方式，是指第一级光分路器设置在小区免跳接光配线箱内，第二级光分路器设置在楼宇、楼层、单元的分光分纤箱内 通过两级光分路器合理有效的收纳更多的住户；建设初期PON口占用数少，光分路器端口利用率适中 综合以上 1、别墅场景宜选用一级分光光分路器集中设置方式建设 2、多层、小高层、高层等场景宜首先选择二级分光方式建设 接入层的光缆，在PON网络出现前，是按分主干和配线两层来划分的 在PON网络出现以后，基本是按照主干光缆、配线广缆、用户引入光缆来划分。要分成三个层次。
比如说一个FTTH工程： 主干光缆：就是馈线光缆，是指从端局到设备间（或光交接箱）之间的那段光缆。这段光缆一般选用通用室外型的光缆，芯数从12芯到144芯不等，根据实际需要选用。 配线光缆：是指从设备间（或光交接箱）到大楼弱电间或其他位置安装的光分纤箱之间的那段光缆。这段光缆选型时要根据实际应用位置来确定，一般选用通用室外型的光缆，考虑到楼内布缆，建议选用加强芯是铝芯的光缆，另外，对于某些使用场合，还需要选择阻燃型，芯数从12芯到144芯不等，根据实际需要选用。楼内的光缆分支接续，若条件许可，可以选择光缆分线箱分配光缆，分光器的安装位置，可以考虑采用柜式的，集中安装在用户托管机房、设备间、光缆交接箱，以便于维护管理；也可以选择安装在光缆分线箱内。 用户引入光缆：就是皮线光缆，是指从光分纤箱经楼内水平管槽系统到用户住宅内光信息面板之间的单芯或多芯皮线光缆。

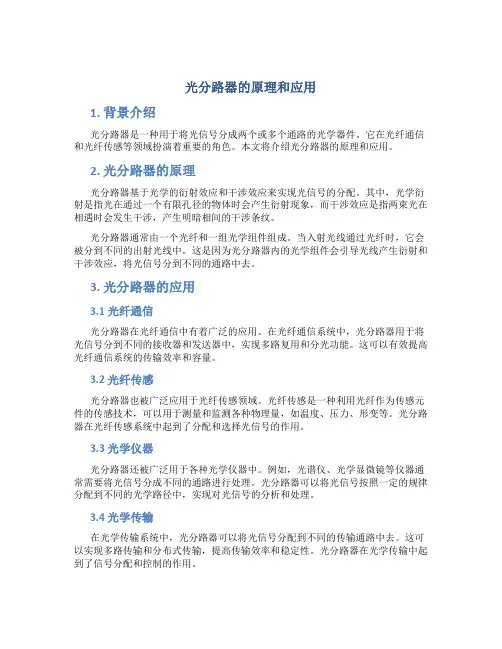

光分路器的原理和应用 1. 背景介绍 光分路器是一种用于将光信号分成两个或多个通路的光学器件。它在光纤通信和光纤传感等领域扮演着重要的角色。本文将介绍光分路器的原理和应用。 2. 光分路器的原理 光分路器基于光学的衍射效应和干涉效应来实现光信号的分配。其中，光学衍射是指光在通过一个有限孔径的物体时会产生衍射现象，而干涉效应是指两束光在相遇时会发生干涉，产生明暗相间的干涉条纹。 光分路器通常由一个光纤和一组光学组件组成。当入射光线通过光纤时，它会被分到不同的出射光线中。这是因为光分路器内的光学组件会引导光线产生衍射和干涉效应，将光信号分到不同的通路中去。 3. 光分路器的应用 3.1 光纤通信 光分路器在光纤通信中有着广泛的应用。在光纤通信系统中，光分路器用于将光信号分到不同的接收器和发送器中，实现多路复用和分光功能。这可以有效提高光纤通信系统的传输效率和容量。 3.2 光纤传感 光分路器也被广泛应用于光纤传感领域。光纤传感是一种利用光纤作为传感元件的传感技术，可以用于测量和监测各种物理量，如温度、压力、形变等。光分路器在光纤传感系统中起到了分配和选择光信号的作用。 3.3 光学仪器 光分路器还被广泛用于各种光学仪器中。例如，光谱仪、光学显微镜等仪器通常需要将光信号分成不同的通路进行处理。光分路器可以将光信号按照一定的规律分配到不同的光学路径中，实现对光信号的分析和处理。 3.4 光学传输 在光学传输系统中，光分路器可以将光信号分配到不同的传输通路中去。这可以实现多路传输和分布式传输，提高传输效率和稳定性。光分路器在光学传输中起到了信号分配和控制的作用。
