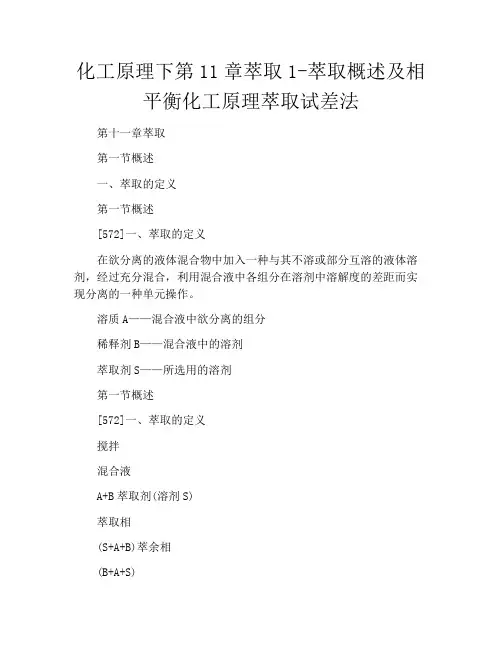

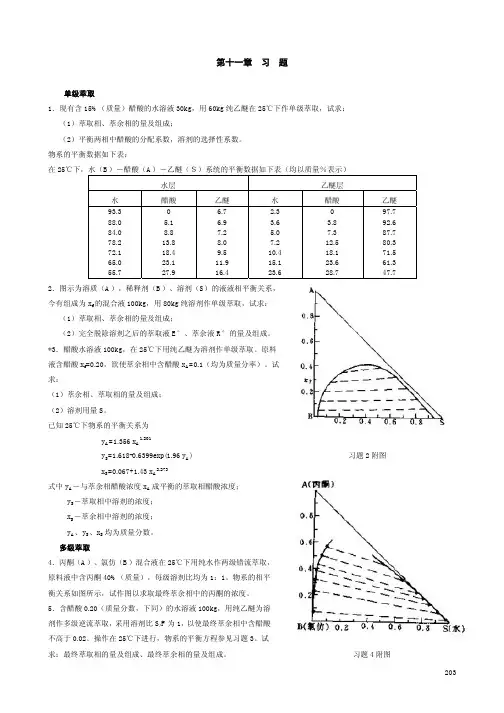

第十一章液液萃取
1 ．在 B-S 部分互溶物系中加入溶质 A 组分，将使 B-S 互溶度
__________ 。恰当降低操作
温度， B-S 互溶度 __________ 。
(A) 增大， (B) 减小， (C) 不变， (D) 不确定
2 ．进行萃取操作时应使 ________
(A) 分配系数大于 1 ； (B) 分配系数小于 1 ；
(C) 选择性系数大于 1 ； (D) 选择性系数小于 1 。
3 ．单级（理论）萃取中，在维持进料组成和萃取相浓度不变的条件下，若用含有少量
溶质的萃取剂代替纯溶剂，所得萃余相浓度将 ________ 。
(A) 增加 (B) 减少 (C) 不变 (D) 不确定
4 ．多级逆流萃取与单级萃取比较，如果溶剂比、萃取相浓度一样，则多级逆流
萃取可使萃余相浓度 ________ 。
（A）增大；（B）减少；（C）基本不变；（D）增大、减少都有可能
5 ．萃取是利用各组分间的＿＿＿＿差异来分离液体混合液的。（A）挥发度（B）离散度（C）溶解度（D）密度。
本章练习题答案：,B；；；；
化工原理试题库3 试题1 一：填充题（20分） 1、直接水蒸汽加热的精馏塔适用于_________________,与间接蒸汽相比， 相同要求下，所需理论塔板数将____________。 2、平衡线表示塔的任一截面上气、液两相的___________________，操作线表示了_______________________________ 3、溶液中各组分之挥发度可用它在___________________和与之平衡的液相___________之比来表示，若是理想溶液，则__________________。 4、对拉乌尔定律产生正偏差是由于_______________________________。 5、对拉乌尔定律产生负偏差是由于_______________________________。 6、在板式塔的设计中，为了减少雾沫夹带，我们可以适当地_________塔径 以_______空塔气速，也可以适当地___________板间距。， 7、实验室用水吸收空气中的20C ，基本属于_________控制，其气膜中的浓度梯度________液膜中的浓度梯度，气膜阻力______液膜阻力。 8、在吸收操作时，若解吸因素L mV 增加，而气、液进料组成不变，则 溶质 的回收率将_________。 9、组分A 、B 的分配糸数之比值1 β，能否________萃取分离。 10、理论干燥过程是指 ____________________________________________. 11、 总压为0.1Mpa 的空气温度小于C 0100时，空气中水蒸汽分压的最大值应为_________________________________________. 12、 单级萃取操作中，料液为F ，若溶剂用量愈大，则混合物的点愈_______ S 点，当达到__________,溶液变为均一相。 二：问答题（30分） 1、何谓理论板？为什么说一个三角形梯级代表一块理论块？ 2、何谓塔的漏液现象？如何防止？ 3、填料可分为哪几类？对填料有何要求？ 4、写出任意一种求温度的方法？ 5、叙述多级逆流萃取操作是如何求理论级数的？ 三：计算题（50分） 1、用一精馏塔分离二元理想混合物，已知3=α，进料浓度为3.0=F x ，进 料量为h Kmol 2000 ，泡点进料。要求塔 顶浓度为0.9，塔釜浓度为

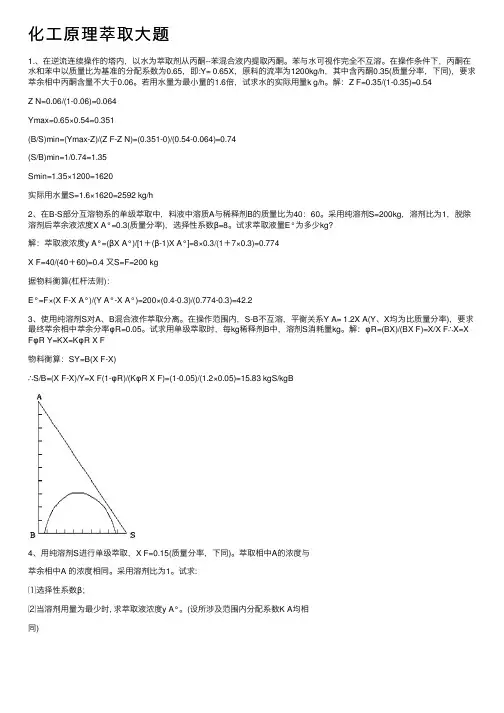

1.、在逆流连续操作的塔内，以水为萃取剂从丙酮--苯混合液内提取丙酮。苯与水可视作完全不互溶。在操作条件下，丙酮在水和苯中以质量比为基准的分配系数为0.65，即:Y= 0.65X，原料的流率为1200kg/h，其中含丙酮0.35(质量分率，下同)，要求萃余相中丙酮含量不大于0.06。若用水量为最小量的1.6倍，试求水的实际用量kg/h。 解：Z F=0.35/(1-0.35)=0.54 Z N=0.06/(1-0.06)=0.064 Ymax=0.65×0.54=0.351 (B/S)min=(Ymax-Z)/(Z F-Z N)=(0.351-0)/(0.54-0.064)=0.74 (S/B)min=1/0.74=1.35 Smin=1.35×1200=1620 实际用水量S=1.6×1620=2592 kg/h 2、在B-S部分互溶物系的单级萃取中，料液中溶质A与稀释剂B的质量比为40：60。采用纯溶剂S=200kg，溶剂比为1，脱除溶剂后萃余液浓度X A°=0.3(质量分率)，选择性系数β=8。试求萃取液量E°为多少kg? 解：萃取液浓度y A°=(βX A°)/[1＋(β-1)X A°]=8×0.3/(1＋7×0.3)=0.774 X F=40/(40＋60)=0.4 又S=F=200 kg 据物料衡算(杠杆法则)： E°=F×(X F-X A°)/(Y A°-X A°)=200×(0.4-0.3)/(0.774-0.3)=42.2 3、使用纯溶剂S对A、B混合液作萃取分离。在操作范围内，S-B不互溶，平衡关系Y A= 1.2X A(Y、X均为比质量分率)，要求最终萃余相中萃余分率φR=0.05。试求用单级萃取时，每kg稀释剂B中，溶剂S消耗量kg。 解：φR=(BX)/(BX F)=X/X F∴X=X FφR Y=KX=KφR X F 物料衡算：SY=B(X F-X) ∴ S/B=(X F-X)/Y=X F(1-φR)/(KφR X F)=(1-0.05)/(1.2×0.05)=15.83 kgS/kgB 4、用纯溶剂S进行单级萃取，X F=0.15(质量分率，下同)。 萃取相中A的浓度与萃余相中A 的浓度相同。采用溶剂比为1。 试求: ⑴选择性系数β； ⑵当溶剂用量为最少时, 求萃取液浓度y A°。(设所涉及范 围内分配系数K A均相同) 解：(1) ∵y A=x A∴k A= y A/x A= 1 又S/F = 1 5、连FS取中点即M点， 过M点作ER平行于BS，脱溶 剂S后得x A°=0.1 y A°=0.5 ∴选择性系数 β=[y A°/(1-y A°)]/[x A°/(1-x A°)]=[0.5/(1-0.5)]/[0.1/(1-0.1)]=9 (2)联点S、F,与平衡线交于M'点,过M'点作平行于BS(虚线所示)的线,与平衡线交于点E'连S、E'两点延伸到AB上得y A°=0.7
第四章 传 热 热传导 【4-1】有一加热器，为了减少热损失，在加热器的平壁外表面，包一层热导率为(m·℃)、厚度为300mm 的绝热材料。已测得绝热层外表面温度为30℃，另测得距加热器平壁外表面250mm 处的温度为75℃，如习题4-1附图所示。试求加热器平壁外表面温度。 解 2375℃, 30℃t t == 计算加热器平壁外表面温度1t ，./()W m λ=?016℃ (1757530025005016016) t --= ..145 025********t =?+=℃ 【4-2】有一冷藏室，其保冷壁是由30mm 厚的软木做成的。软木的热导率λ= W/(m·℃)。若外表面温度为28℃，内表面温度为 3℃，试计算单位表面积的冷量损失。 解 已 知 .(),.123℃, 28℃, =0043／℃ 003t t W m b m λ==?=， 则单位表面积的冷量损失为 【4-3】用平板法测定材料的热导率，平板状材料的一侧用电热器加热，另一侧用冷水冷却，同时在板的两侧均用热电偶测量其表面温度。若所测固体的表面积为0.02m 2 ，材料的厚度为0.02m 。现测得电流表的读数为2.8A ，伏特计的读数为140V ，两侧温度分别为280℃和100℃，试计算该材料的热导率。 解 根据已知做图 热传导的热量 .28140392Q I V W =?=?= .().() 12392002 002280100Qb A t t λ?= = -- 【4-4】燃烧炉的平壁由下列三层材料构成：耐火砖层，热导率λ=(m·℃)，厚度230b mm =；绝热砖层，热导率λ=(m·℃)；普通砖层，热导率λ=(m·℃)。 耐火砖层内侧壁面温度为1000℃，绝热砖的耐热温度为940℃，普通砖的耐热温度为130℃。 (1) 根据砖的耐热温度确定砖与砖接触面的温度，然后计算绝热砖层厚度。若每块绝热砖厚度为230mm ，试确定绝热砖层的厚度。 (2) 若普通砖层厚度为240mm ，试计算普通砖层外表面温度。 解 (1)确定绝热层的厚度2b 温度分布如习题4-4附图所示。通过耐火砖层的热传导计算热流密度q 。 绝热砖层厚度2b 的计算 每块绝热砖的厚度为023m ．，取两块绝热砖的厚度为 习题4-1附图 习题4-3附图 习题4-4附图
化工原理实验思考题答案
化工原理实验思考题 实验一：柏努利方程实验 1． 关闭出口阀，旋转测压管小孔使其处于不同方向（垂直或正对流向），观测并记录各测压管中的液柱高度H 并回答以下问题： （1） 各测压管旋转时，液柱高度H 有无变化？这 一现象说明了什么？这一高度的物理意义是什么？ 答：在关闭出口阀情况下，各测压管无论如何旋转液柱高度H 无任何变化。这一现象可通过柏努利方程得到解释：当管内流速u =0时动压头02 2 ==u H 动 ，流 体没有运动就不存在阻力，即Σh f =0，由于流体保持静止状态也就无外功加入，既W e =0，此时该式反映流体静止状态 见（P31）。这一液位高度的物理意义是总能量（总压头）。 （2） A 、B 、C 、D 、E 测压管内的液位是否同一高度？为什么？ 答：A 、B 、C 、D 、E 测压管内的液位在同一高度（排除测量基准和人为误差）。这一现象说明各测压管总能量相等。
2． 当流量计阀门半开时，将测压管小孔转到垂直或正对流向，观察其的液位高度H /并回答以下问题： （1） 各H /值的物理意义是什么？ 答：当测压管小孔转到正对流向时H /值指该测压点的冲压头H /冲；当测压管小孔转到垂直流向时H /值指该测压点的静压头H /静；两者之间的差值为动压头H /动=H /冲-H /静。 （2） 对同一测压点比较H 与H /各值之差，并分析 其原因。 答：对同一测压点H ＞H /值，而上游的测压点H /值均大于下游相邻测压点H /值，原因显然是各点总能量相等的前提下减去上、下游相邻测压点之间的流体阻力损失Σh f 所致。 （3） 为什么离水槽越远H 与H /差值越大？ （4） 答：离水槽越远流体阻力损失Σh f 就越大， 就直管阻力公式可以看出2 2 u d l H f ? ?=λ与管长l 呈 正比。 3. 当流量计阀门全开时，将测压管小孔转到垂直或正对流向，观察其的液位高度H //并回答以下问题： （1） 与阀门半开时相比，为什么各测压管内的液
化工原理实验思考题 实验一：柏努利方程实验 1．关闭出口阀，旋转测压管小孔使其处于不同方向（垂直或正对流向），观测并记录各测压管中的液柱高度H并回答以下问题： （1）各测压管旋转时，液柱高度H有无变化？这一现象说明了什么？这一高 =， （ 。2 （1）各H/值的物理意义是什么？ 答：当测压管小孔转到正对流向时H/值指该测压点的冲压头H/冲；当测压管小孔转到垂直流向时H/值指该测压点的静压头H/静；两者之间的差值为动压头H/ 动=H / 冲-H / 静。 （2）对同一测压点比较H与H/各值之差，并分析其原因。
答：对同一测压点H ＞H /值，而上游的测压点H /值均大于下游相邻测压点H /值，原因显然是各点总能量相等的前提下减去上、下游相邻测压点之间的流体阻力损失Σh f 所致。 （3） 为什么离水槽越远H 与H /差值越大？ （4） 答：离水槽越远流体阻力损失Σh f 就越大，就直管阻力公式可以看出 2 （ （能ρcd p ＜ρab p 。此外从2 2 u d l H f ??=λ直管阻力公式可以看出， l 、d 产生的阻力 损失Σh f 对C 、D 两点的静压能也有一定的影响。 4. 计算流量计阀门半开和全开A 点以及C 点所处截面流速大小。 答：注：A 点处的管径d=0.0145(m) ;C 点处的管径d=0.012(m) A 点半开时的流速：
135.00145 .036004 08.0360042 2=???=???= ππd Vs u A 半 （m/s ） A 点全开时的流速： 269.00145.036004 16.0360042 2=???=???= ππd Vs u A 全 （m/s ） C 点半开时的流速： 1965.0012 .036004 08.0360042 2=???=???=ππd Vs u c 半 （m/s ） 3600s 流速： )/(29269.00145 .04 1083.42 5s m A V u s =???==-π 雷诺准数： 381510111.173 .99829269.00145.0Re 3 =???= = -μ ρ du 同理，根据雷诺实验测定的读数计算其余各点的流量、流速和雷诺准数如原始数据表所述。
第四章多组分系统热力学 4.1有溶剂A与溶质B形成一定组成的溶液。此溶液中B的浓度为c B，质量摩尔浓度为b B，此溶液的密度为。以M A，M B分别代表溶剂和溶质的摩尔质量，若溶液的组成用B的摩尔分数x B表示时，试导出x B与c B，x B与b B之间的关系。 解：根据各组成表示的定义 4.2D-果糖溶于水（A）中形成的某溶液，质量分数，此溶液在20 C时的密度。求：此溶液中D-果糖的（1）摩尔分数；（2）浓度；（3）质量摩尔浓度。 解：质量分数的定义为
4.3在25 C，1 kg水（A）中溶有醋酸（B），当醋酸的质量摩尔浓度b B介于 和之间时，溶液的总体积 。求： （1）把水（A）和醋酸（B）的偏摩尔体积分别表示成b B的函数关系。（2）时水和醋酸的偏摩尔体积。 解：根据定义
当时 4.460 ?C时甲醇的饱和蒸气压是84.4 kPa，乙醇的饱和蒸气压是47.0 kPa。二者可形成理想液态混合物。若混合物的组成为二者的质量分数各50 %，求60 ?C 时此混合物的平衡蒸气组成，以摩尔分数表示。 解：质量分数与摩尔分数的关系为 求得甲醇的摩尔分数为
根据Raoult定律 4.580 ?C是纯苯的蒸气压为100 kPa，纯甲苯的蒸气压为38.7 kPa。两液体可形成理想液态混合物。若有苯-甲苯的气-液平衡混合物，80 ?C时气相中苯的摩尔分数，求液相的组成。 解：根据Raoult定律 4.6在18 ?C，气体压力101.352 kPa下，1 dm3的水中能溶解O2 0.045 g，能溶解N2 0.02 g。现将 1 dm3被202.65 kPa空气所饱和了的水溶液加热至沸腾，赶出所溶解的O2和N2，并干燥之，求此干燥气体在101.325 kPa，18 ?C下的体积及其组成。设空气为理想气体混合物。其组成体积分数为：，
实验6 填料吸收塔流体力学特性实验 ⑴ 流体通过干填料压降与式填料压降有什么异同？ 答：当气体自下而上通过填料时产生的压降主要用来克服流经填料层的形状阻力。当填料层上有液体喷淋时， 填料层内的部分空隙为液体所充满，减少了气流通道截面，在相同的条件下，随液体喷淋量的增加，填料层所持有的液量亦增加，气流通道随液量的增加而减少，通过填料层的压降将随之增加。 ⑵ 填料塔的液泛和哪些因素有关？ 答：填料塔的液泛和填料的形状、大小以及气液两相的流量、性质等因素有关。 ⑶ 填料塔的气液两相的流动特点是什么？ 答：填料塔操作时。气体由下而上呈连续相通过填料层孔隙，液体则沿填料表面 流下，形成相际接触界面并进行传质。 ⑷ 填料的作用是什么？ 答：填料的作用是给通过的气液两相提供足够大的接触面积，保证两相充分接触。 ⑸ 从传质推动力和传质阻力两方面分析吸收剂流量和吸收剂温度对吸收过程的影响？ 答：改变吸收剂用量是对吸收过程进行调节的最常用的方法，当气体流率G 不变时，增加吸收剂流率，吸收速率A N 增加，溶质吸收量增加，则出口气体的组成2y 减小，回收率增大。当液相阻力较小时，增加液体的流量，传质总系数变化较小或基本不变，溶质吸收量的增加主要是由于传质平均推动力m y ?的增大引起，此时吸收过程的调节主要靠传质推动力的变化。当液相阻力较大时，增加液体的流量，传质系数大幅度增加，而平均推动力可能减小，但总的结果使传质速率增大，溶质吸收量增加。对于液膜控制的吸收过程，降低操作温度，吸收过程的阻力a k m a K y y = 1将随之减小，结果使吸收效果变好，2y 降低，而平均推动力m y ?或许会减小。对于气膜控制的过程，降低操作温度，过程阻力a k m a K y y = 1不变，但平均推动力增大，吸收效果同样将变好 ⑹ 从实验数据分析水吸收氨气是气膜控制还是液膜控制、还是兼而有之？ 答：水吸收氨气是气膜控制。 ⑺ 填料吸收塔塔底为什么要有液封装置？ 答：液封的目的是保证塔内的操作压强。 ⑻ 在实验过程中，什么情况下认为是积液现象，能观察到何现象？ 答：当气相流量增大，使下降液体在塔内累积，液面高度持续上升，称之为积液。 ⑼ 取样分析塔底吸收液浓度时，应该注意的事项是什么？ 答：取样时，注意瓶口要密封，避免由于氨的挥发带来的误差。 ⑽ 为什么在进行数据处理时，要校正流量计的读数（氨和空气转子流量计）？ 答：流量计的刻度是以20℃，1atm 的空气为标准来标定。只要介质不是20℃，
化工原理《液-液萃取》概念题 一、单项选择题 1、单级萃取中，若增加纯溶剂S得加入量，则萃取液得浓度y A 将。 A、不变 B、减小 C、增大 D、不确定 2、单级萃取操作时，若降低操作温度，其她条件不变，则溶剂得选择性将。 A、变差 B、变好 C、不变 D、不确定 3、选用溶剂进行萃取操作时，其必要条件为。 A、分配系数k A ＜1 B、萃取相含量y A ≤萃余相含量x A C、选择性系数β＞1 D、分配系数k B =1 4、单级萃取中，若升高操作温度，则萃取液中溶质得浓度y A 将。 A、不变 B、减小 C、增大 D、不确定 5、对于萃取过程，若溶剂得选择性好，则溶剂得溶解度也将。 A、变大 B、变小 C、不变 D、不确定 6、当萃取过程溶剂比S/F减小时，萃取液中溶质A得浓度，所需理论级数。 A、不变，减小 B、减小，减小 C、增大，减小 D、减小，增大 7、萃取过程得能耗主要集中在。 A、萃取操作时溶剂得输送 B、萃取操作时原溶液得输送 C、萃取操作时溶剂得回收 D、萃取操作时温度得升高 8、以下说法错误得就是。 A、临界混溶点位于溶解度曲线最高点 B、临界混溶点左方曲线表达式为： C、临界混溶点右方曲线表达式为： D、溶解度曲线内得平衡联结线两端得表达式为： 9、一般情况下，稀释剂B组分得分配系数k B 值。 A、大于1 B、小于1 C、等于1 D、难以判断，都有可能 10、单级(理论)萃取中，在维持进料组成与萃取相浓度不变得条件下，若用含有少量溶质得萃取剂代替纯溶剂所得萃余相浓度将。 A、增加 B、减少 C、不变 D、不一定 11、单级(理论)萃取操作中，在维持相同萃余相浓度下，用含有少量溶质得萃取剂代替纯溶剂，则萃取相量与萃余相量之比将。 A、增加 B、不变 C、降低 D、不定 12、单级(理论)萃取操作中，在维持相同萃余相浓度下，用含有少量溶质得萃取剂代替纯溶剂，萃取液得浓度(指溶质)将。 A、增加 B、不变 C、降低 D、不定 13、萃取剂加入量应使原料与萃取剂得与点M位于。 A、溶解度曲线之上方区 B、溶解度曲线上 C、溶解度曲线之下方区 D、座标线上 14、萃取就是利用各组分间得差异来分离液体混合物得。 A、挥发度 B、离散度 C、溶解度 D、密度 15、采用多级逆流萃取与单级萃取相比较，如果溶剂比、萃取相浓度一样，则多级逆流萃取可使萃余相分率。 A、增大 B、减少 C、基本不变 D、增大、减少都有可能
(一）流体流动阻力测定 1.是否要关闭流程尾部的流量调节 不能关闭流体阻力的测定主要是根据压头来确定的；尾部的流量调解阀；起的作用是调解出流量；由于测试管道管径恒定；根据出流量可以确定管道内流体流速；而流速不同所测得的阻力值是不同的；这个在水力计算速查表中也有反映出的。你在实际测试的时候是要打开流量调解阀的；肯定在尾部会有一个流量计；当出溜一段时间后； 管内流体流态稳定后；即可测试。在测试前；校核设备和仪表时；流量调解阀是关闭的； 当测试时肯定是打开的 2.怎样排除管路系统中的空气？如何检验系统内的空气已经被排除干净？ 答：启动离心泵用大流量水循环把残留在系统内的空气带走。关闭出口阀后，打开U形管顶部的阀门，利用空气压强使U形管两支管水往下降，当两支管液柱水平，证明系统中空气已被排除干净。 3.本实验用水为工作介质做出的λ－Re曲线，对其它流体能否使用？为什么？ 答：能用，因为雷诺准数是一个无因次数群，它允许d、u、、变化。 4.在不同设备上 ( 包括不同管径 ) ，不同水温下测定的λ～ Re 数据能否关联同一条曲 答：一次改变一个变量，是可以关联出曲线的，一次改变多个变量时不可以的。 5.如果测压口，孔边缘有毛刺或安装不垂直，对静压的测量有何影响？ 没有影响.静压是流体内部分子运动造成的.表现的形式是流体的位能.是上液面和下液面的垂直高度差.只要静压一定.高度差就一定.如果用弹簧压力表测量压力是一样的.所以没有影响. （二）离心泵特性曲线的测定 1.为什么离心泵启动时要关闭出口阀门？ 答：防止电机过载。因为电动机的输出功率等于泵的轴功率N。根据离心泵特性曲线，当Q=0时N最小，电动机输出功率也最小，不易被烧坏。 2.为什么启动离心泵前要向泵内注水？如果注水排气后泵仍启动不起来，你认为可能是什 么原因？ 答：为了防止打不上水、即气缚现象发生。如果注水排完空气后还启动不起来。①可能是泵入口处的止逆阀坏了，水从管子又漏回水箱。②电机坏了，无法正常工作。 3.为什么调节离心泵的出口阀门可调节其流量？这种方法有什么优缺点？是否还有其它 方法调节泵的流量？ 答：调节出口阀门开度，实际上是改变管路特性曲线，改变泵的工作点，可以调节其流量。这种方法优点是方便、快捷、流量可以连续变化，缺点是阀门关小时，增大流动阻力，多消耗一部分能量、不很经济。也可以改变泵的转速、减少叶轮直径，生产上很少采用。还可以用双泵并联操作。 4.离心泵启动后,如果不开出口阀门,压力表读数是否会逐渐上升?为什么？ 答：不会，也就能升到额定扬程的1.1至1.3倍。二力平衡 5.正常工作的离心泵，在其进口管上设置阀门是否合理，为什么？ 答：不合理，因为水从水池或水箱输送到水泵靠的是液面上的大气压与泵入口处真空度产生的压强差，将水从水箱压入泵体，由于进口管，安装阀门，无疑增大这一段管路的阻力而使流体无足够的压强差实现这一流动过程。
1.洞道干燥实验及干燥特性曲线的测定 （1）什么是恒定干燥条件？本实验装置中采用了哪些措施来保持干燥过程在恒定干燥条件下进行？ 答：恒定干燥条件指干燥介质的温度、湿度、流速及与物料的接触方式，都在整个干燥过程中均保持恒定。 本实验中所采取的措施：干燥室其侧面及底面均外包绝缘材料、用电加热器加热空气再通入干燥室且流速保持恒定、湿物的放置要与气流保持平行。 （2）控制恒速干燥速率阶段的因素是什么？降速的又是什么？ 答：①恒速干燥阶段的干燥速率的大小取决于物料表面水分的汽化速率，亦取决定于物料外部的干燥条件，所以恒定干燥阶段又称为表面汽化控制阶段。 ②降速阶段的干燥速率取决于物料本身结构、形状和尺寸，而与干燥介质的状态参数关系不大，故降速阶段又称物料内部迁移控制阶段。 （3）为什么要先启动风机，再启动加热器？实验过程中干湿球温度计是否变化？为什么？如何判断实验已经结束？ 答：①让加热器通过风冷慢慢加热，避免损坏加热器，反之如果先启动加热器，通过风机的吹风会出现急冷，高温极冷，损坏加热器； ②理论上干、湿球温度是不变的，但实验过程中干球温度不变，但湿球温度缓慢上升，估计是因为干燥的速率不断降低，使得气体湿度降低，从而温度变化。 ③湿毛毡恒重时，即为实验结束。 （4）若加大热空气流量，干燥速率曲线有何变化？恒速干燥速率，临界湿含量又如何变化？为什么？
答：干燥曲线起始点上升，下降幅度增大，达到临界点时间缩短，临界点含水量降低。因为加快了热空气排湿能力。 （5）毛毡含水是什么性质的水分？ 毛毡含水有自由水和平衡水，其中干燥为了除去自由水。 （6）实验过程中干、湿球温度计是否变化？为什么？ 答：实验结果表明干、湿球温度计都有变化，但变化不大。 理论上用大量的湿空气干燥少量物料可认为符合定态空气条件。定态空气条件：空气状态不变（气流的温度t、相对湿度φ）等。干球温度不变，湿球温度不变。 绝热增湿过程，则干球温度变小，湿球温度不变。 （7）什么是恒定干燥条件？本实验装置中采用了哪些措施来保持干燥过程在恒定干燥条件下进行？ 答：①指干燥介质的温度、湿度、流速及与物料的接触方式，均在整个干燥过程中保持恒定；②本实验中本实验用大量空气干燥少量物料，则可以认为湿空气在干燥过程温度。湿度均不变，再加上气流速度以及气流与物料的接触方式不变。所以这个过程可视为实验在在恒定干燥条件下进行。
化工原理实验思考题 实验一：柏努利方程实验 1． 关闭出口阀，旋转测压管小孔使其处于不同方向（垂直或正对流向），观测并记录各测 压管中的液柱高度H 并回答以下问题： （1） 各测压管旋转时，液柱高度H 有无变化这一现象说明了什么这一高度的物理意义是 什么 答：在关闭出口阀情况下，各测压管无论如何旋转液柱高度H 无任何变化。这一现象可通过柏努利方程得到解释：当管内流速u =0时动压头02 2 ==u H 动 ，流体没有运动就不存在阻力，即Σh f =0，由于流体保持静止状态也就无外功加入，既W e =0，此时该式反映流体静止状态 见（P31）。这一液位高度的物理意义是总能量（总压头）。 （2） A 、B 、C 、D 、E 测压管内的液位是否同一高度为什么 答：A 、B 、C 、D 、E 测压管内的液位在同一高度（排除测量基准和人为误差）。这一现象说明各测压管总能量相等。 2． 当流量计阀门半开时，将测压管小孔转到垂直或正对流向，观察其的液位高度H /并回 答以下问题： （1） 各H /值的物理意义是什么 答：当测压管小孔转到正对流向时H /值指该测压点的冲压头H /冲；当测压管小孔转到垂直流向时H /值指该测压点的静压头H /静；两者之间的差值为动压头H /动=H /冲-H /静。
（2） 对同一测压点比较H 与H /各值之差，并分析其原因。 答：对同一测压点H ＞H /值，而上游的测压点H /值均大于下游相邻测压点H /值，原因显然是各点总能量相等的前提下减去上、下游相邻测压点之间的流体阻力损失Σh f 所致。 （3） 为什么离水槽越远H 与H /差值越大 （4） 答：离水槽越远流体阻力损失Σh f 就越大，就直管阻力公式可以看出2 2 u d l H f ??=λ与 管长l 呈正比。 3. 当流量计阀门全开时，将测压管小孔转到垂直或正对流向，观察其的液位高度 H 2222d c u u =22 ab u ρcd p ρab p 2 2 u d l H f ??=λ计算流量计阀门半开和全开A 点以及C 点所处截面流速大小。 答：注：A 点处的管径d=(m) ;C 点处的管径d=(m) A 点半开时的流速： 135.00145.036004 08.0360042 2=???=???= ππd Vs u A 半 （m/s ） A 点全开时的流速： 269.00145 .036004 16.0360042 2=???=???=ππd Vs u A 全 （m/s ） C 点半开时的流速： 1965.0012 .036004 08.0360042 2=???=???= ππd Vs u c 半 （m/s ）
化工原理课后习题(第四章)
第4章 传热 4-1、燃烧炉的平壁由下列三种材料构成: 耐火砖的热导率为,K m W 05.111 --??=λ 厚度 mm 230=b ；绝热砖的热导率为1 1 K m W 151.0--??=λ；普通砖的热导率为11K m W 93.0--??=λ。若耐火砖内侧温度为C 10000 , 耐火砖与绝热砖接触面最高温度为C 9400 ,绝热砖与普通砖间的最高温度不超过C 1300 (假设每两种砖之间接触良好界面上的温度相等) 。试求：（1）绝热砖的厚度。绝热砖的尺寸为：mm 230mm 113mm 65??; (2) 普通砖外测的温度。普通砖的尺寸为：mm 240mm 1200mm 5??。(答： ⑴m 460.02=b ；⑵C 6.344 ?=t ) 解：⑴第一层：1 1 2 1λb t t A Q -= 第二层：2 2 32 λb t t A Q -= ? ()()322 22111 t t b t t b -=-λλ ?()()130940151.0940100023.005 .12 -=-b ?m 446.02 =b 因为绝热砖尺寸厚度为mm 230，故绝热砖层厚度2 b 取m 460.0， 校核： ()()3 940460 .0151.0940100023.005 .1t -=- ?C 3.1053 ?=t ； ⑵()()4 33 3 2111t t b t t b -=-λλ ?C 6.344?=t 。
4-2、某工厂用mm 5mm 170?φ的无缝钢管输送水蒸气。为了减少沿途的热损失，在管外包两层绝热材料：第一层为厚mm 30的矿渣棉，其热导率为 11 K m 0.065W --?? ;第二层为厚mm 30的石棉灰， 其热导率为1 1 K m 0.21W --??。管内壁温度为C 3000 ，保温层外表面温度为C 400 。管道长m 50。试求该管道的散热量。无缝钢管热导率为1 1K m 45W --?? （答：kW 2.14=Q ） 解：已知：11棉K m 0.065W --??=λ，1 1灰 K m 0.21W --??=λ 查表得：1 1K m W 54--??=钢 λ ()3 4 323 2 1 2 1 4 1ln 1ln 1ln 12d d d d d d t t l Q λλλπ++ -= 其中：0606.016.017.0ln ln 12==d d ， 302.017.023.0ln ln 23==d d ， 231.023 .029.0ln ln 34==d d ()1 m W 28421 .0231.0065.0302.0450606.0403002-?=++-=πl Q ， kW 2.14W 1042.1502844 =?=?=Q 。 4-3、冷却水在mm 1mm 19?φ，长为m 0.2的钢管中以1 s 1m -?的流速通过。水温由88K 2升至K 298。求管壁对水的对流传热系数。 (答：1 2 K m 4260W --??) 解：设为湍流 水的定性温度K 2932 298 288=+=t ， 查表得：1 1 C kg kJ 183.4--???=p c ， 1 1 K m W 5985.0--??=λ， s Pa 10004.13 ??=-μ，
化工原理实验思考题（填空与简答） 一、填空题： 1．孔板流量计的Re ~C 关系曲线应在 单对数 坐标纸上标绘。 2．孔板流量计的R V S ~关系曲线在双对数坐标上应为 直线 。 3．直管摩擦阻力测定实验是测定 λ 与 Re_的关系，在双对数坐标纸上标绘。 4．单相流动阻力测定实验是测定 直管阻力 和 局部阻力 。 5．启动离心泵时应 关闭出口阀和功率开关 。 6．流量增大时离心泵入口真空度 增大_出口压强将 减小 。 7．在精馏塔实验中，开始升温操作时的第一项工作应该是 开循环冷却水 。 8．在精馏实验中，判断精馏塔的操作是否稳定的方法是 塔顶温度稳定 9．在传热实验中随着空气流量增加其进出口温度差的变化趋势：_进出口温差随空气流量增加而减小 。 10．在传热实验中将热电偶冷端放在冰水中的理由是 减小测量误差 。 11．萃取实验中_水_为连续相， 煤油 为分散相。 12．萃取实验中水的出口浓度的计算公式为 E R R R E V C C V C /)(211-= 。 13．干燥过程可分为 等速干燥 和 降速干燥 。 14．干燥实验的主要目的之一是 掌握干燥曲线和干燥速率曲线的测定方法 。 15．过滤实验采用悬浮液的浓度为 5% ， 其过滤介质为 帆布 。 16．过滤实验的主要内容 测定某一压强下的过滤常数 。 17．在双对数坐标系上求取斜率的方法为： 需用对数值来求算，或者直接用尺子在坐标纸上量取线段长度求取 。 18．在实验结束后，关闭手动电气调节仪表的顺序一般为： 先将手动旋钮旋
至零位，再关闭电源。 19．实验结束后应清扫现场卫生，合格后方可离开。 20．在做实验报告时，对于实验数据处理有一个特别要求就是: 要有一组数据处理的计算示例。 21.在阻力实验中，两截面上静压强的差采用倒U 形压差计测定。 22.实验数据中各变量的关系可表示为表格，图形和公式. 23.影响流体流动型态的因素有流体的流速、粘度、温度、尺寸、形状等. 24.用饱和水蒸汽加热冷空气的传热实验，试提出三个强化传热的方案(1)增加空气流速(2)在空气一侧加装翅片(3)定期排放不凝气体。 25.在精馏实验数据处理中需要确定进料的热状况参数q 值，实验中需要测定进料量、进料温度、进料浓度等。 26.干燥实验操作过程中要先开鼓风机送风后再开电热器，以防烧坏加热丝。 27.在本实验室中的精馏实验中应密切注意釜压，正常操作维持在0.005mPa，如果达到0.008～0.01mPa，可能出现液泛，应减少加热电流（或停止加热），将进料、回流和产品阀关闭，并作放空处理，重新开始实验。 28.流体在流动时具有三种机械能：即①位能，②动能，③压力能。这三种能量可以互相转换。 29.在柏努利方程实验中，当测压管上的小孔（即测压孔的中心线）与水流方向垂直时，测压管内液柱高度（从测压孔算起）为静压头，它反映测压点处液体的压强大小；当测压孔由上述方位转为正对水流方向时，测压管内液位将因此上升，所增加的液位高度，即为测压孔处液体的动压头，它反映出该点水流动能的大小。
化工原理实验习题答案 Prepared on 22 November 2020
1、填料吸收实验思考题 （1）本实验中，为什么塔底要有液封液封高度如何计算 答：保证塔内液面，防止气体漏出,保持塔内压力. 设置液封装置时，必须正确地确定液封所需高度，才能达到液封的目的。 U形管液封所需高度是由系统内压力(P1 塔顶气相压力)、冷凝器气相的压力(P2)及管道压力降(h,)等参数计算确定的。可按式(4.0.1-1)计算: H =(P1一P2)Y一h- 式中 H.,- —最小液封高度，m; P1,—系统内压力; P2—受液槽内压力; Y—液体相对密度; h-—管道压力降(液体回流道塔内的管线) 一般情况下，管道压力降(h-)值较小，可忽略不计，因此可简化为 H=(P1一P2)Y 为保证液封效果，液封高度一般选取比计算所需高度加0. 3m-0. 5m余量 为宜。 （2）测定填料塔的流体力学性能有什么工程意义 答：是确定最适宜操作气速的依据 （3）测定Kxa 有什么工程意义 答：传质系数Kxa是气液吸收过程重要的研究的内容，是吸收剂和催化剂等性能评定、吸收设备设计、放大的关键参数之一
（4）为什么二氧化碳吸收过程属于液膜控制 答：易溶气体的吸收过程是气膜控制，如HCl，NH3，吸收时的阻力主要在气相，反之就是液膜控制。对于CO2的溶解度和HCl比起来差远了，应该属于液膜控制（5）当气体温度和液体温度不同时，应用什么温度计算亨利系数 答：液体温度。因为是液膜控制，液体影响比较大。 2对流给热系数测定 1. 答：冷流体和蒸汽是并流时，传热温度差小于逆流时传热温度差，在相同进出口温度下，逆流传热效果大于并流传热效果。 2.答：不凝性气体会减少制冷剂的循环量，使制冷量降低。并且不凝性气体会滞留在冷凝器的上部管路内，致使实际冷凝面积减小，冷凝负荷增大，冷凝压力升高，从而制冷量会降低。而且由于冷凝压力的升高致使排气压力升高，还会减少压缩机的使用寿命。应把握好空气的进入，和空气的质量。 3.答：冷凝水不及时排走，附着在管外壁上，增加了热阻，降低传热速率。在外管 最低处设置排水口，及时排走冷凝水。 4.答：靠近蒸气温度因为蒸气冷凝传热膜系数远大于空气膜系数。 5. 答：基本无影响。因为α∝(ρ2gλ3r/μd0△t)1/4，当蒸汽压强增加时，r 和△t 均增加，其它参数不变，故 (ρ2gλ3r/μd0△t)1/4变化不大，所以认为蒸汽压强对α关联式无影响。 3、离心泵特性曲线测定 1、关闭阀门的原因从试验数据上分析：开阀门意味着扬程极小，这意味着电机功率极大，会烧坏电机。 2、离心泵不灌水很难排掉泵内的空气，导致泵空转而不能排水；泵不启动可能是电路问题或是泵本身已损坏，即使电机的三相电接反了，泵也会启动的。
【4-6】某工厂用1705mm mm φ?的无缝钢管输送水蒸气。为了减少沿途的热损失，在管外包两层绝热材料，第一层为厚30mm 的矿渣棉，其热导率为./()W m K ?0065；第二层为厚30mm 的石棉灰，其热导率为./()W m K ?021。管内壁温度为300℃，保温层外表面温度为40℃。管路长50m 。试求该管路的散热量。 解 () ln ln ln 14234 112233 2111l t t q r r r r r r πλλλ-= ++ () ln ln ln ..230040185111511454580006585021115 π-= ++ /W m =284 .42845014210l Q q l W ==?=? .kW =142 【4-7】水蒸气管路外径为108mm ，其表面包一层超细玻璃棉毡保温，其热导率随温度/℃t 的变化关系为 ../()0033000023t W m K λ=+?。水蒸气管路外表面温度为150℃，希望保温层外表面温度不超过50℃，且每米管路的热量损失不超过/160W m 。试确定所需保温层厚度。 解 保温层厚度以b 表示 (..)220033000023l dt dt q r t r dr dr λππ=-=-+ (..)2 21 1 20033000023r t l r t dr q t dt r π=-+? ? .ln .()()2221212100023200332l r q t t t t r π? ?=-+-???? 已知/12150℃,50 160t t q W m ===℃, ,.1210．0540054r m r r b b ==+=+ ..()..() ln .220066314150500000233141505016010054b ??-+??-= ?? + ??? ..ln .2073144510054160b +? ?+= ??? 解得保温层厚度为 ..00133133b m mm == 保温层厚度应不小于13.3mm 【4-9】空气以4m s ／的流速通过..755375mm mm φ?的钢管，管长5m 。空气入口温度为32℃，出口温度为68℃。(1)试计算空气与管壁间的对流传热系数。(2)如空气流速增加一倍，其他条件均不变，对流传热系数又为多少？(3)若空气从管壁得到的热量为578W ，钢管内壁的平均温度为多少。 解 已知/,.,,,124 0068 5 32 68℃u m s d m l m t t =====℃ (1)对流传热系数α计算 空气的平均温度 3268 502 m t += =℃
实验一：流体流动形态的观察与测定 1、影响流体流动型态的因素有哪些 主要有流体的物理性质如密度、粘度、流速和流体的温度，管子的直径、形状和粗糙度等。 2、如果管子不是透明的，不能直接观察来判断管中的流体流动型态，你认为可以用什么办法来判断 可通过测试流体的流量求出其平均流速，然后求出Re，根据Re的大小范围来判断。 3、有人说可以只用流速来判断管中流体流动型态，流速低于某一具体数值时是层流，否则是湍流，你认为这种看法对否在什么条件下可以由流速的数值来判断流动型态 这种看法不确切，因为只有管子的尺寸和流体的基本形状确定不变的情况下，此时Re的大小只与流速有关，可以直接采用流速来判断。 实验二柏努利方程实验 1、关闭阀A，各测压管旋转时，液位高度有无变化这一现象说明什么这一高度的物理意义又是什么 关闭阀A，各测压管旋转时，液位高度无变化；液位高度代表各测压点的总能量，即位压头、静压头之和，这一现象说明，流速为0，各点总能量不变，守恒. 2、点4的静压头为什么比点3大 点3的位置较点4高一些，即H3位>H4位,两点的总压头相等, H3静
1. 、在逆流连续操作的塔内，以水为萃取剂从丙酮--苯混合液内提取丙酮。苯与水可视 作完全不互溶。在操作条件下，丙酮在水和苯中以质量比为基准的分配系数为0.65，即:Y= 0.65X，原料的流率为1200kg/h，其中含丙酮0.35(质量分率，下同)，要求萃余相中丙酮含量不大于0.06。若用水量为最小量的 1.6倍，试求水的实际用量kg/h。 解：Z F=0.35/(1-0.35)=0.54 Z N=0.06/(1-0.06)=0.064 Ymax=0.65 >0.54=0.351 (B/S)min=(Ymax-Z)/(Z F-Z N)=(0.351-0)/(0.54-0.064)=0.74 (S/B)mi n=1/0.74=1.35 Smin=1.35 >200=1620 实际用水量S=1.6 X1620=2592 kg/h 2、在B-S部分互溶物系的单级萃取中，料液中溶质A与稀释剂B的质量比为40: 60。采用 纯溶剂S=200kg,溶剂比为1,脱除溶剂后萃余液浓度X A°=0.3(质量分率)，选择性系数3=8。试求萃取液量E°为多少kg? 解：萃取液浓度y A°( 3X A°)/[1 + ( 31)X A°=8 X).3/(1 + 7>0.3)=0.774 X F=40/(40 + 60)=0.4 又S=F=200 kg 据物料衡算(杠杆法则)： E °F>X F-X A°/(Y A°-X A°)=200 >0.4-0.3)/(0.774-0.3)=42.2 3、使用纯溶剂S对A、B混合液作萃取分离。在操作范围内，S-B不互溶，平衡关系Y A= 1.2X A(Y、X均为比质量分率)，要求最终萃余相中萃余分率样0.05。试求用单级萃取时， 每kg稀释剂B中，溶剂S消耗量kg。 解：()R=(BX)/(BX F)=X/X F ??? X=X F Y=KX=K 如斤 物料衡算：SY=B(X-X) S/B=(X F-X)/Y=X F(1-$R)/(K Q R X F) =(1-0.05)/(1.2 >0.05)=15.83 kgS/kgB 4、用纯溶剂S进行单级萃取，X F=0.15(质量分率，下 同)。萃取相中A的浓度与萃余相中A的浓度相同。采用溶剂 比为1。试求： ⑴选择性系数3 ⑵当溶剂用量为最少时，求萃取液浓度y A° (设所涉 及范围内分配系数K A均相同) 解：(1) T y A=X A? k A= y A/X A= 1 又S/F = 1 5、连FS取中点即M点，过M点作ER平行于BS脱 溶剂S 后得X A° =0.1 y A°=0.5 ?选择性系数 3=[y A°/(1-y A°/[X A°/(1-X A°)]=[0.5/(1-0.5)]/[0.1/(1 -0.1)]=9 ⑵联点S、F,与平衡线交于M'点，过M'点作平行于BS(虚线所示)的线，与平衡线交于点E'
