山东安厦水泥集团有限公司
5000T/D新型干法旋窑熟料生产线
水
泥
磨
安
装
施
工
方
案
编制审核批准
江都建设工程有限公司安装工程公司
( 安厦项目部)
二OO四年六月八日
水泥磨安装施工方案
一概述:
水泥磨为滑履磨, 是当前比较先进的设备, 它采用中空轴中心传动、带有慢速起动装置, 磨仓内有衬板和隔仓板钢球组成。
1.主要有以下部件组成:
1）筒体为Φ4×13米自重127t 生产能力: 65t/h(P.0.52.5) 装球量: 191t;
2）传动由YRKK800-8主电机和MGF280主减速机配有慢驱动装置组成;
3）进料装置;
4）出料装置;
5）配有稀油站和润滑、冷却系统;
2.设备单台重量400吨左右, 最大起重吊装重量( 筒体) 130吨左右。
3.施工顺序: 基础验收砂墩制作及养护设备进场设备检测刮、
研瓦支承座就位找正找平一次灌浆筒体坐入支承座传动
部分开始就位一次灌浆精找接通润滑及冷却系统。
二.施工准备
1.组织现场技术、施工人员熟悉图纸及安装说明书和相关规范资料;
2.施工电源、材料、机具( 吊装) 设备、专业施工人员要组织齐备;
3.施工前对技术资料、人员、机具设备等方面审核, 进行精心布置确保科学、高
效优质的完成水泥磨的安装;
三.基础验收
1.基础验收应会同业主、监理、土建单位共同进行, 要有相应的原始资料;
2.对照土建图、设备和工艺图检查基础外形尺寸、中心线、基础标高、基础
孔的几何尺寸及相互位置必须符合以下要求:
3.基础周围必须平整、夯实、所有遗留的摸板和混凝土外的钢筋等杂物, 必须
清除, 并将设备安装场底脚孔内的碎料、脏物及积水全部清除干净。
四. 标定磨机基准线
1 依据工艺图在磨机的基础上埋设中心标板,在出料端基础上设置一标高基准点,
并注意保护。
2 根据土建单位提供的基准点和基准线, 一次放出磨机及传动装置的纵向中心
线, 在中心板上用样冲打上中心点, 用对角线法进行校核。然后根据工艺图设计尺寸画出基础传动横向中心线。
五.垫铁的布置及砂墩的制做
1.依据工艺图及负荷计作出垫铁布置, 对砂堆及底座覆盖的位置进行铲麻面。
2.砂墩的制作应按照以下规范:
1) 所有材料配比: 525#硅酸盐水泥、中砂、水=1: 1适量;
2) 砂堆垫铁的水平度偏差为0.2mm/m, 标高偏差为0－-1mm。
3) 每天加水养护, 根据环境情况, 养护3－7天。
六.设备检查
为了确保设备安装施工质量, 在设备安装前, 施工技术员应会同甲方及监理对设备进行验收, 并做好验收记录, 最好请设备制造商一起验收, 验收发现问题以便于及时解决, 以免影响安装质量及延误工期。
1.零部件数量的清点;
2.质量检查: ( 分为2点)
1) 外观检查;
2) 重要部位及零部件应仔细检查并做好记录;
①支撑底座
②主轴承与轴承座的接触应符合技术文件要求, 如技术文件无规定时则遵照以
下规范要求: 球面接触带的周向接触包角应不大于45度, 周向接触宽度应大
于球面宽度的1/3, 但不小于10mm。接触斑点的分部应均匀连续, 间距不小于5
㎜。
③滑履轴承与滚圈的周向间隙S及接触斑点应付合技术文件要求。
④检查主轴承球面瓦的直径, 轴瓦外观有无裂纹、砂眼、气孔、夹渣等缺陷。
⑤轴瓦合金与球面瓦的铸合是否严密、牢固、不得脱壳、裂纹、气孔、碰
伤等缺陷。
⑥冷却水通道是否堵塞、有无裂纹等现象。
⑦主轴承与轴承座的接触应符合技术文件要求, 滑履轴承凸凹球面的接触应符
合技术文件要求。
⑧磨体的检查, 实侧磨体长度、直径尺寸, 作为中空轴传动位置是否与图纸相
符, 应根据实测尺寸对施工图进行修改, 必要时会同有关单位共同协商处理。
⑨对传动装置的检查符合有关技术文件要求。
七.支撑座装置的安装
1底座安装
1) 安装前要对磨体中空轴进行实测, 根据实测长度给底座定位; ( 按安装
规范标准) 执行; 具体见下图
2) 底座除锈、清理、去毛刺, 特别是加工面, 如有撞击伤痕一定要锉平。
3) 已加工面为依据, 在底座上划十字线, 并打样冲作为标记。
4) 底座安装时, 底座的纵横中心线与中心标板的中心线吻合, 其偏差不大于
1mm。
5) 底座初步找正后, 应通知监理、业主共同会检, 会检完毕后, 方可进行一
次地脚孔灌浆( 混凝土标号应根据设计要求或技术规范要求) 养护当砼达到70%强度时进行底座的精确找正并紧死地脚螺栓。
2.轴承瓦的刮研:
施工前要对设备及工器具进行精心组织、准备。
1) 刮研瓦采用工具表:
第二章工程目标 第三章编制依据 第四章项目经理部组织设置 第五章质量保证措施 第六章质量通病防治措施 第七章夏季、雨季、农忙季节施工措施 第八章施工进度网络图 第九章施工平面图 第十章施工技术措施 第十一章安全生产措施 第十二章劳动计划安排 第十三章机具计划 第十四章新工艺、新技术、新材料和合理化建议第十五章本工程土方工程的技术措施和施工办法第十六章本工程绿化种植施工施工方案 第十七章园路、广场施工方案 第十八章给排水、喷灌及灯光照明施工方案 第十九章园林建筑及景观小品工程施工方案 第二十章安全生产、文明施工保证措施 第二章工程目标
本绿化工程市区重点工程之一,我公司将它作为形象工程对待。经领导班子讨论研究决定,在本工程中一定要充分发挥本公司技术优势和施工经验,科学组织施工作业程序,精心施工,坚持“科学管理、注重质量、信守合约、真诚服务”、不断的把最优秀的建筑安装工程贡献给社会的质量方针,严格履行合同。以一流的项目管理,一流的工程质量,一流的安全生产与文明施工,一流的效率,一流的服务圆满完成工程任务,确保实现如下目标: 一、工程质量目标 作为施工企业来说,质量是企业的生命,针对本工程的规模、特点,我公司将认真把握好这次机会,从抓施工现场管理入手,组织强有力的施工班子,从进场至竣工的整个施工过程中认真执行已通过论证的IS09002贯标《程序文件》和《质量保证手册》等一系列标准,严格按照施工图纸、国家建筑设计、施工验收规范和质量评定标准进行施工,对工程质量实行三级管理程序,集中公司的管理精英力量,确保工程达到优良等级。 二、施工工期目标 按期竣工是建筑企业立业的根本。根据建设单位的要求,结合我公司自身的施工力量,我们确保在306日历天内完成全部投标工程内容。由于本工程单体多,施工环节多,涉及面广,工程流水交叉作业较为频繁,为了确保工期,我们采取的措施以强化管理,周密运筹为根本, 合理地配置劳动力、周转材料、机械设备等施工要素,根据各施工阶段的客观要求,对施工所需的人、财、物由工程项目部统一调度,按总进度网络的要求落实到各班组,定期地进行协调制度及月计划的检查。 三、安全生产、文明施工目标 建筑工地的文明施工,安全生产同样是企业在社会上立足的一个极其重要的窗口,针对施工现场的特点,从抓现场管理入手,创出自己的品牌工程,严格执行国家及山东省关于安全生产、文明施工、标化样板工地的各项标准。对现场办公室、职工生

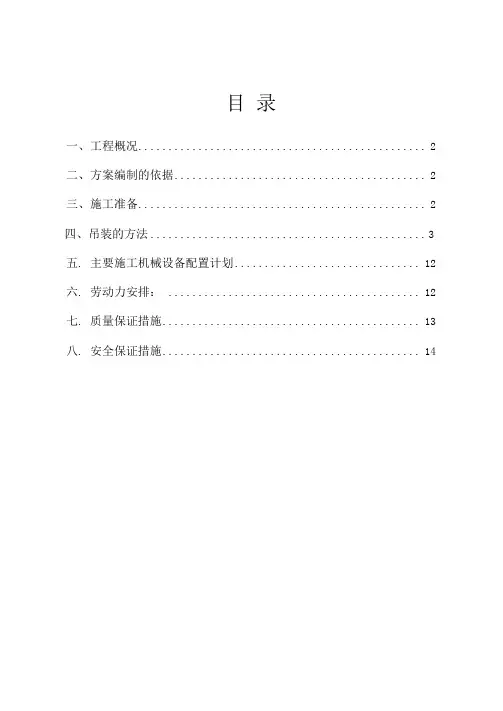

目录 一、工程概况 (2) 二、方案编制的依据 (2) 三、施工准备 (2) 四、吊装的方法 (3) 五．主要施工机械设备配置计划 (12) 六. 劳动力安排： (12) 七. 质量保证措施 (13) 八. 安全保证措施 (14)
