V L A N三种端口模式理
解
集团企业公司编码：（LL3698-KKI1269-TM2483-LUI12689-ITT289-

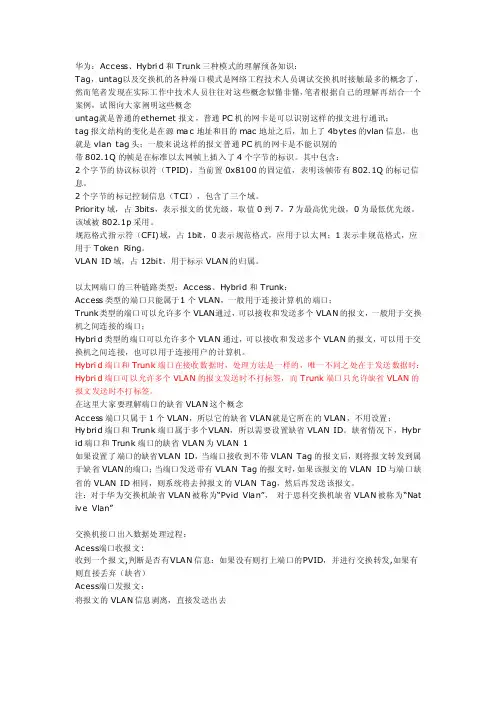

A c c e s s、H y b r i d和T r u n k三种模式的理解Tag，untag以及交换机的各种端口模式是网络工程技术人员调试交换机时接触最多的概念了，然而笔者发现在实际工作中技术人员往往对这些概念似懂非懂，笔者根据自己的理解再结合一个案例，试图向大家阐明这些概念
untag就是普通的Ethernet报文，普通PC机的网卡是可以识别这样的报文进行通讯；
tag报文结构的变化是在源mac地址和目的mac地址之后，加上了
4bytes的vlan信息，也就是vlantag头；一般来说这样的报文普通PC 机的网卡是不能识别的
下图说明了802.1Q封装tag报文帧结构
带802.1Q的帧是在标准以太网帧上插入了4个字节的标识。其中包含：2个字节的协议标识符（TPID)，当前置0x8100的固定值，表明该帧带有802.1Q的标记信息。
2个字节的标记控制信息（TCI），包含了三个域。
Priority域，占3bits，表示报文的优先级，取值0到7，7为最高优先级，0为最低优先级。该域被802.1p采用。
规范格式指示符（CFI)域，占1bit，0表示规范格式，应用于以太网；1表示非规范格式，应用于TokenRing。
VLANID域，占12bit，用于标示VLAN的归属。
以太网端口有三种链路类型：Access、Hybrid和Trunk。
Access类型的端口只能属于1个VLAN，一般用于连接计算机的端口；Trunk类型的端口可以允许多个VLAN通过，可以接收和发送多个VLAN的报文，一般用于交换机之间连接的端口；
Hybrid类型的端口可以允许多个VLAN通过，可以接收和发送多个VLAN 的报文，可以用于交换机之间连接，也可以用于连接用户的计算机。Hybrid端口和Trunk端口在接收数据时，处理方法是一样的，唯一不同之处在于发送数据时：Hybrid端口可以允许多个VLAN的报文发送时不打标签，而Trunk端口只允许缺省VLAN的报文发送时不打标签。
在这里先要向大家阐明端口的缺省VLAN这个概念
Access端口只属于1个VLAN，所以它的缺省VLAN就是它所在的VLAN，不用设置；
Hybrid端口和Trunk端口属于多个VLAN，所以需要设置缺省VLANID。缺省情况下，Hybrid端口和Trunk端口的缺省VLAN为VLAN1
如果设置了端口的缺省VLANID，当端口接收到不带VLANTag的报文后，则将报文转发到属于缺省VLAN的端口；当端口发送带有VLANTag的报文时，如果该报文的VLANID与端口缺省的VLANID相同，则系统将去掉报文的VLANTag，然后再发送该报文。
注：对于华为交换机缺省VLAN被称为“PvidVlan”，对于思科交换机缺省VLAN被称为“NativeVlan”
交换机接口出入数据处理过程如下：
Access端口收报文:
收到一个报文,判断是否有VLAN信息：如果没有则打上端口的PVID，并进行交换转发,如果有则直接丢弃（缺省）
Access端口发报文：
将报文的VLAN信息剥离，直接发送出去
trunk端口收报文：
收到一个报文，判断是否有VLAN信息：如果没有则打上端口的PVID，并进行交换转发，如果有判断该trunk端口是否允许该VLAN的数据进入：如果可以则转发，否则丢弃
trunk端口发报文：
比较端口的PVID和将要发送报文的VLAN信息，如果两者相等则剥离VLAN信息，再发送，如果不相等则直接发送
hybrid端口收报文：
收到一个报文,判断是否有VLAN信息：如果没有则打上端口的PVID，并进行交换转发，如果有则判断该hybrid端口是否允许该VLAN的数据进入：如果可以则转发，否则丢弃(此时端口上的untag配置是不用考虑的，untag配置只对发送报文时起作用)
hybrid端口发报文：
1、判断该VLAN在本端口的属性（dispinterface即可看到该端口对哪些VLAN是untag，哪些VLAN是tag）
2、如果是untag则剥离VLAN信息，再发送，如果是tag则直接发送
以下案例可以帮助大家深入理解华为交换机的hybrid端口模式[Switch-Ethernet0/1]inte0/1
[Switch-Ethernet0/1]portlink-typehybrid
[Switch-Ethernet0/1]porthybridpvidvlan10
[Switch-Ethernet0/1]porthybridvlan1020untagged
[Switch-Ethernet0/1]inte0/2
[Switch-Ethernet0/2]portlink-typehybrid
[Switch-Ethernet0/2]porthybridpvidvlan20
[Switch-Ethernet0/2]porthybridvlan1020untagged
此时intere0/1和intere0/2下的所接的PC是可以互通的，但互通时数据所走的往返vlan是不同的。
以下以intere0/1下的所接的pc1访问intere0/2下的所接的pc2为例进行说明
pc1所发出的数据，由inter0/1所在的pvidvlan10封装vlan10的标记后送入交换机，交换机发现intere0/2允许vlan10的数据通过，于是数据被转发到intere0/2上，由于intere0/2上vlan10是untagged的，于是交换机此时去除数据包上vlan10的标记，以普通包的形式发给
pc2，此时pc1->p2走的是vlan10
再来分析pc2给pc1回包的过程，pc2所发出的数据，由inter0/2所在的pvidvlan20封装vlan20的标记后送入交换机，交换机发现intere0/1允许vlan20的数据通过，于是数据被转发到intere0/1上，由于
intere0/1上vlan20是untagged的，于是交换机此时去除数据包上vlan20的标记，以普通包的形式发给pc1，此时pc2->pc1走的是vlan20
＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝
综上所述，以下列举Switch收发Switch对标记的处理remark
Access(接收)Tagged=PVID不接收注：部分高端产品可能接收。Access(接收)Tagged=/PVID不接收注：部分高端产品可能接收。Access(接收)Untagged接收增加tag＝PVID从PC
Access(发送)Tagged=PVID转发删除tag
Access(发送)Tagged=/PVID不转发不处理
Access(发送)Untagged无此情况无此情况无此情况
Trunk(接收)Tagged=PVID接收不修改tag
Trunk(接收)Tagged=/PVID接收不修改tag
Trunk(接收)Untagged接收增加tag＝PVID
Trunk(发送)Tagged=PVIDIfPassingthen转发删除tag
Trunk(发送)Tagged=/PVIDIfPassingthen转发不修改tag
Trunk(发送)Untagged无此情况无此情况无此情况（注）
Hybrid(接收)Tagged=PVID接收不修改tag对端是trunk
Hybrid(接收)Tagged=/PVID接收不修改tag对端是trunk
Hybrid(接收)Untagged接收增加tag＝PVID类Trunk
Hybrid(发送)Tagged=PVIDTag和untag中列出的vlan可以passing看Tag项和untag项
Hybrid(发送)Tagged=/PVIDTag和untag中列出的vlan可以passing看Tag项和untag项
Hybrid(发送)Untagged无此情况无此情况无此情况（注）
另外需要注意的是：
（1）Trunk端口不能和isolate-user-vlan同时配置；Hybrid端口可以和isolate-user-vlan同时配置。但如果缺省VLAN是在isolate-user-vlan中建立了映射的VLAN，则不允许修改缺省VLANID，只有在解除映射后才能进行修改。
（2）本Hybrid端口或Trunk端口的缺省VLANID和相连的对端交换机的Hybrid端口或Trunk端口的缺省VLANID必须一致，否则报文将不能正确传输。
