很多朋友一直在问到交换机的几种端口具体是什么作用，这个确实在我们平时中很多朋友容易忽略，那么我们今天来了解下这方面的内容。
以太网端口有3种链路类型：access、trunk、hybird
Access类型端口：只能属于1个VLAN，一般用于连接计算机端口；
Trunk类型端口：可以允许多个VLAN通过,可以接收和发送多个VLAN 报文, 一般用于交换机与交换机相关的接口。
Hybrid类型端口：可以允许多个VLAN通过，可以接收和发送多个VLAN 报文，
可以用于交换机的间连接也可以用于连接用户计算机。
首先，将交换机的类型进行划分，交换机分为低端(SOHO级)和高端(企业级)。其两者的重要区别就是低端的交换机每一个物理端口为一个逻辑端口，而高端交换机则是将多个物理端口捆绑成一个逻辑端口再进行的配置的。
例如
cisco网络中，交换机在局域网中最终稳定状态的接口类型主要有四种：access/trunk/ multi/ dot1q-tunnel。
1、access: 主要用来接入终端设备，如PC机、服务器、打印服务器等。
2、trunk: 主要用在连接其它交换机，以便在线路上承载多个vlan。
3、multi: 在一个线路中承载多个vlan，但不像trunk,它不对承载的数据打标签。主要用于接入支持多vlan的服务器或者一些网络分析设备。现在基本不使用此类接口，在cisco的网络设备中，也基本不支持此类接口了。
4、dot1q-tunnel: 用在Q-in-Q隧道配置中。
什么是链路类型？
vlan的链路类型可以分为接入链路和干道链路。
1、接入链路（access link）指的交换机到用户设备的链路，即是接入到户，可以理解为由交换机向用户的链路。由于大多数电脑不能发送带vlan tag的帧，所以这段链路可以理解为不带vlan tag的链路。
2、干道链路（trunk link）指的交换机到上层设备如路由器的链路，可以理解为向广域网走的链路。这段链路由于要靠vlan来区分用户或者服务，所以一般都带有vlan tag。
什么是端口类型？
端口类型在以前主要分为两种，基本上用的也是access和trunk这两种端口。
1、access端口：它是交换机上用来连接用户电脑的一种端口，只用于接入链路。例如：当一个端口属于vlan 10时，那么带着vlan 10的数据帧会被发送到交换机这个端口上，当这个数据帧通过这个端口时，vlan 10 tag 将会被剥掉，到达用户电脑时，就是一个以太网的帧。而当用户电脑发送一个以太网的帧时，通过
这个端口向上走，那么这个端口就会给这个帧加上一个vlan 10 tag。而其他vlan tag的帧则不能从这个端口上下发到电脑上。
2、trunk端口：这个端口是交换机之间或者交换机和上层设备之间的通信端口，用于干道链路。一个trunk端口可以拥有一个主vlan和多个副vlan，这个概念可以举个例子来理解：例如：当一个trunk端口有主vlan 10 和多个副vlan11、12、30时，带有vlan 30的数据帧可以通过这个端口，通过时vlan 30不被剥掉；当带有vlan 10的数据帧通过这个端口时也可以通过。如果一个不带vlan 的数据帧通过，那么将会被这个端口打上vlan 10 tag。这种端口的存在就是为了多个vlan的跨越交换机进行传递。
也可以看出，这两种链路方式恰好对应两种端口方式，理解起来也不算困难。原理理解了，当看到交换机时，配置几遍就完全明白了。
access和truck 主要是区分VLAN中交换机的端口类型
truck端口为与其它交换机端口相连的VLAN汇聚口，access端口为交换机与VLAN域中主机相连的端口。
trunk一般是打tag标记的,一般只允许打了该tag标记的vlan 通过,所以该端口可以允许多个打tag标记的vlan 通过，而access端口一般是untag不打标记的端口,而且一个access vlan端口只允许一个access vlan通过。
access,trunk,hybid是三种端口属性；
具有access性质的端口只能属于一个vlan，且该端口不打tag；
具有trunk性质的端口可以属于多个vlan，且该端口都是打tag的；
具有hybid性质的端口可以属于多个vlan，至于该端口在vlan中是否打tag由用户根据具体情况而定；

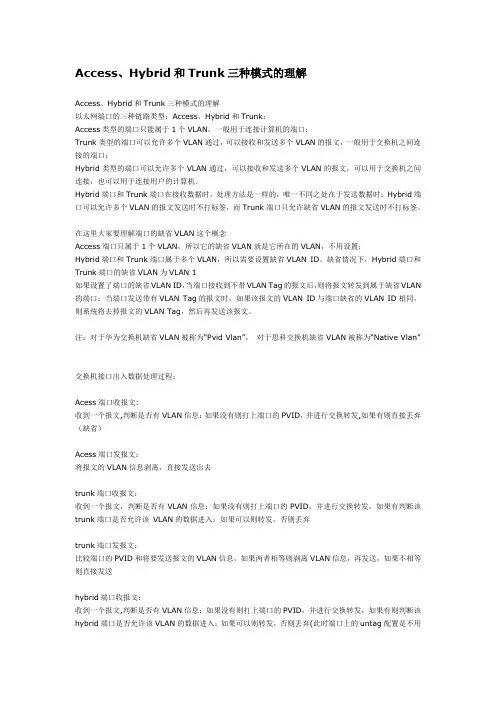

交换机三种端口模式Access、Hybrid和Trunk的理解
端口有三种模式：access，hybrid，trunk。access性质的端口只能属于一个vlan，且该端口不打tag，trunk可以属于多个vlan，可以接收和发送多个vlan 的报文，一般用于交换机之间的连接;hybrid也可以属于多个vlan，可以接收和发送多个vlan的报文，可以用于交换机之间的连接也可以用于交换机和用户计算机之间的连接。trunk和hybrid的区别主要是，hybrid端口可以允许多个vlan 的报文不打标签，而trunk端口只允许缺省vlan的报文不打标签，同一个交换机上不能hybrid和trunk并存。
编号：_______________本资料为word版本，可以直接编辑和打印，感谢您的下载 三层交换机生成树协议 甲方：___________________ 乙方：___________________ 日期：___________________
三层交换机生成树协议 篇一：网络工程技术生成树协议 1. 生成树stp的计算推导 (1) 手工计算推导出下图中的根交换机、根端口、指 定端口和阻塞端口 (假设每条链路带宽均为100mbps),最后 在packettracer6.0 模拟器上进行验证，通过抓包路径跟踪 的方法演示当主链路出现故障后的收敛过程和结果。 (2) 若使收敛时间更快速，可以采用哪种该进协议， 该方法的优势是什么？ 优势： a、stp没有明确区分端口状态与端口角色，收敛时主要 依赖于端口状态的切换。Rstp比较明确的区分了端口状态与端口角色，且其收敛时更多的是依赖于端口角色的切换。 b、stp端口状态的切换必须被动的等待时间的超时。而 Rstp 端口状态的切换却是一种主动的协商。 c、stp中的非根网桥只能被动的中继bpdu。而Rstp中的非根网桥对bpdu的中继具有一定的主动性。 1、为根端口和指定端口设置了快速切换用的替换端口(alternateport) 和备
份端口(backupport) 两种角色，在根 端口/指定端口失效的情况下，替换端口/备份端口就会无 时延地进入转发状态，而无需等待两倍的转发时延(Forwarddelay)时间。 2、在只连接了两个交换端口的点对点链路中，指定端口只需与下游网桥进行一次握手就可以无时延地进入转发 状态。如果是连接了三个以上网桥的共享链路，下游网桥是不会响应上游指定端口发出的握手请求的，只能等待两倍Forwarddelay 时间进入转发状态。 3、将直接与终端相连而不是与其他网桥相连的端口定义为边缘端口(edgeport)。边缘端口可以直接进入转发状态，不需要任何延时。由于网桥无法知道端口是否直接与终端相连，因此需要人工配置。 (3) 交换机端口的颜色灯和闪烁频率，分别代表哪些含义？若要求交换机的端口直接接用户的pc机而不参与stp 运算，应如何进行设置？ 颜色灯： 绿色灯表示可以发出 而黄色灯表示阻塞，不能发出闪烁频率：灯光闪烁说明有数据在传输，闪的快就说明比较频繁，也就是连续在端口上酉己置spanning-treeportfast 或
华为交换机基本配置命令详解 1、配置文件相关命令 [Quidway]display current-configuration 显示当前生效的配置 [Quidway]display saved-configuration 显示flash中配置文件，即下次上电启动时所用的配置文件 reset saved-configuration 檫除旧的配置文件reboot 交换机重启 display version 显示系统版本信息 2、基本配置 [Quidway]super password 修改特权用户密码 [Quidway]sysname 交换机命名 [Quidway]interface ethernet 1/0/1 进入接口视图 [Quidway]interface vlan 1 进入接口视图 [Quidway-Vlan-interfacex]ip address 10.1.1.11 255.255.0.0 配置VLAN的IP地址 [Quidway]ip route-static 0.0.0.0 0.0.0.0 10.1.1.1 静态路由＝网关 3、telnet配置 [Quidway]user-interface vty 0 4 进入虚拟终端 [S3026-ui-vty0-4]authentication-mode password 设置口令模式 [S3026-ui-vty0-4]set authentication-mode password simple xmws123设置口令 [S3026-ui-vty0-4]user privilege level 3 用户级别 4、端口配置 [Quidway-Ethernet1/0/1]duplex {half|full|auto} 配置端口工作状态 [Quidway-Ethernet1/0/1]speed {10|100|auto} 配置端口工作速率 [Quidway-Ethernet1/0/1]flow-control 配置端口流控 [Quidway-Ethernet1/0/1]mdi {across|auto|normal} 配置端口平接扭接
全面图解交换机接口及连接 局域网交换机作为局域网的集中连接设备，它的接口类型是随着各种局域网和传输介质类型的发展而变化的，分析一下局域网的主要网络类型和传输介质发展过程，我们就不难发现各种交换机接口类型，下面我们就先来介绍目前仍存在的一些交换机接口，注意，因交换机的许多接口与路由器接口完全一样，所以在此仍以路由器上的相应接口进行介绍。 一、交换机接口类型 1、双绞线RJ-45 接口 这是我们见的最多、应用最广的一种接口类型，它属于双绞线以太网接口类型。它不仅在最基本的10Base-T以太网网络中使用，还在目前主流的 100Base-TX快速以太网和1000Base-TX千兆以太网中使用。 虽然它们所使用的传输介质都是双绞线类型，但是它们却各自采用了不同版本的双绞线类型，如最初10Base-T使用的3类线到支持1000Base-TX千兆速率的6类线，中间的100Base-TX则中以使用所谓的五类、超五类线，当然也可以是六类线。 这些RJ-45接口的外观是完全一样的，如图1左图所示，像一个扁“T”字。与之相连的是RJ-45水晶头，如图2中，右图分别为一个水晶头和做好水晶头连线的双绞网线。如图2所示的就是一款24口RJ-45接口的以太网交换机，其中还有将在下文介绍的2个SC光纤接口和1个AUI接口。 图2 2、光纤接口 图1
对于光纤这种传输介质虽然早在100Base时代就已开始采用这种传输介质，当时这种百兆网络为了与普遍使用的百兆双绞线以太网100Base-TX区别，就称之为“100Base-FX”，其中的“F”就是光纤“Fiber”的第一个字母。 不过由于在当时的百兆速率下，与采用传统双绞线介质相比，优势并不明显，况且价格比双绞线贵许多，所以光纤在100Mbps时代产没有得到广泛应用，它主要是从1000Base技术正式实施以来才得以全面应用，因为在这种速率下，虽然也有双绞线介质方案，但性能远不如光纤好，且在连接距离等方面具有非常明显的优势，非常适合城域网和广域网使用。 目前光纤传输介质发展相当迅速，各种光纤接口也是层出不究，不过在局域网交换机中，光纤接口主要是SC类型，无论是在100Base-FX，还是在1000Base-FX网络中。SC接口的芯在接头里面，如图3左图所示的是一款100Base-FX网络的SC光纤接口模块，其右图为一款提供了4个SC光纤接口的光纤交换机。图2中所示交换机中也有2个SC光纤接口。 图3 从图2和图3右图交换机的SC接口外观可以看出，它与RJ-45接口非常类似，不过SC接口看似更扁些，缺口浅些。主要看其中的接触芯片是一什么类型的，如果是8条铜弹片，则是RJ-45接口，而里面如果是一根铜柱则是SC光纤接口。 3、AUI接口与BNC AUI接口是专门用于连接粗同轴电缆的，虽然目前这种网络在局域网中并不多见，但在一些大型企业网络中，仍可能有一些遗留下来的粗同轴电缆令牌网络设备，所以有些交换机也保留了少数AUI接口，以更大限度地满足用户需求。AUI接口是一个15针“D”形接口，类似于显示器接口。这种接口同样也在许多网络设备中见到，如路由器，甚至服务器中，如图4所示的就是路由器上的AUI 接口示意图。
交换机Trunk端口配置 一组网需求： 1．SwitchA与SwitchB用trunk互连，相同VLAN的PC之间可以互访，不同VLAN的PC之间禁止互访； 二组网图： 1．VLAN内互访，VLAN间禁访 三配置步骤（H3C）： 1 实现VLAN内互访VLAN间禁访配置过程 SwitchA相关配置： 1．创建（进入）VLAN10，将E0/1加入到VLAN10 [SwitchA]vlan 10 [SwitchA-vlan10]port Ethernet 0/1 2．创建（进入）VLAN20，将E0/2加入到VLAN20 [SwitchA]vlan 20 [SwitchA-vlan20]port Ethernet 0/2 3．将端口G1/1配置为Trunk端口，并允许VLAN10和VLAN20通过[SwitchA]interface GigabitEthernet 1/1 [SwitchA-GigabitEthernet1/1]port link-type trunk [SwitchA-GigabitEthernet1/1]port trunk permit vlan 10 20 SwitchB相关配置：
1．创建（进入）VLAN10，将E0/10加入到VLAN10 [SwitchB]vlan 10 [SwitchB-vlan10]port Ethernet 0/10 2．创建（进入）VLAN20，将E0/20加入到VLAN20 [SwitchB]vlan 20 [SwitchB-vlan20]port Ethernet 0/20 3．将端口G1/1配置为Trunk端口，并允许VLAN10和VLAN20通过[SwitchB]interface GigabitEthernet 1/1 [SwitchB-GigabitEthernet1/1]port link-type trunk [SwitchB-GigabitEthernet1/1]port trunk permit vlan 10 20 Cisco: A Switch> Switch> Switch>en Switch#conf t Enter configuration commands, one per line. End with CNTL/Z. Switch(config)#ho swa(config)#hostname Swa Swa(config)#vlan 10 Swa(config-vlan)#vlan 20 Swa(config-vlan)#exit
三层交换机端口IP地址配置方法 目前市场上的三层交换机有2种方式可以配置交换机端口的lP地址，一是直接在物理端口上设置．二是通过逻辑VLAN端口间接设置。为了分析这2种配置方法在交换机实际运行中会产生哪些差别．在详细分析了三层交换机端口工作原理的基础上．搭建测试环境，主要从端口初始化和三层路由收敛过程分析了2种方式的不同。通过分析发现，在交换机物理端口上直接配置IP地址，可以节省生成树协议(STP，Spanning Tree Protocol)收敛所需的时间，并且不需要规划额外的VLAN。为日后的运行维护工作带来了方便。 三层变换机能够快速地完成VIAN间的数据转发，从而避免了使用路由器会造成的三层转发瓶颈，目前已经在企业内部、学校和住宅小区的局域网得到大量使用。在配置三层交换机端口lP地址时，通常有2种方法：一是直接在物理端口上设置lP地址，二是通过逻辑VLAN端口间接地设置IP地址。 作者所在单位日前购得一批三层交换机，最初只立持第2种配置方法但在厂家随后升级的软件版本中可以支持以上2种配置方法。为了比较这2种方法的优缺点，本文首先阐述了三层交换机的工作原理，然后比较了这2种方法的操作命争和端口初始化时间．并通过测试得出结论。 1、三层交换机的工作原理 传统的交换技术是在OSI网络参考模型中的第二层(即数据链路层)进行操作的，而三层交换技术是在网络模型中的第三层实现了数据包的高速转发，利用第三层协议中的信息来加强笫二层交换功能的机制（见图1） 从硬件的实现上看，目前笫二层交换机的接口模块都是通过高速背扳/总线交换数据的。在第三层交换机中，与路由器有关的第三层路由硬件模块也插接在高速背板/总线上，这种方式使得路由模块可以与需要路由的其他模块高速地进行数据交换，从而突破了外接路由器接口速率的限制。 假设有2个使用IP协议的站点，通过第三层交换机进行通信的过程为：若发送站点1在开始发送时，已知目的站点2的IP地址，但不知遒它在局域网上发送所需要的MAC地址，则需要采用地址解析(ARP)来确定站点2的MAC地址。站点1把自己的IP地址与站点2的IP地址比较，采用其软件配置的子网掩码提取出网络地址来确定站点2是否与自己在同一子网内。若站点2与站点1在同一子网内，那么站点1广播一个ARP请求，站点2返回其MAC地址，站点1得到站点2的MAC地址后将这一地址缓存起来，并用此MAC地址封包转发数据，第二层交换模块查找MAC地址表确定将数据包发向目的端口。若2个站点不在同子网

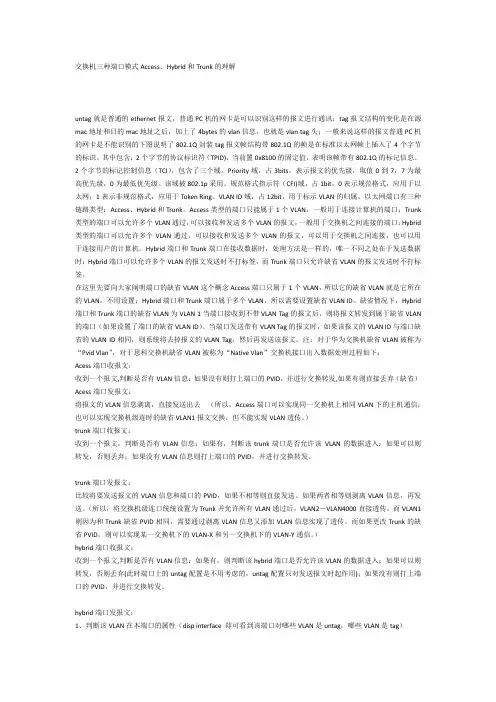

交换机三种端口模式Access Hybrid和Trunk的理解 TRUNK是端口汇聚的意思，允许交换机与交换机、交换机与路由器、主机与交换机或路由器之间通过两个或多个端口并行连接同时传输以提供更高带宽、更大吞吐量，大幅度提供整个网络能力。VLAN TRUNK一般是你设置了多个VLAN后，想通过一个端口传输多个VLAN，这个后需要把该端口设置为TRUNK了。 在技术领域中把TRUNK翻译为中文是“主干、干线、中继线、长途线” ，不过一般不翻译，直接用原文。而且这个词在不同场合也有不同的解释： 1、在网络的分层结构和宽带的合理分配方面，TRUNK被解释为“端口汇聚”，是带宽扩展和链路备份的一个重要途径。TRUNK把多个物理端口捆绑在一起当作一个逻辑端口使用，可以把多组端口的宽带叠加起来使用。TRUNK技术可以实现TRUNK内部多条链路互为备份的功能，即当一条链路出现故障时，不影响其他链路的工作，同时多链路之间还能实现流量均衡，就像我们熟悉的打印机池和MODEM池一样。 2、在电信网络的语音级的线路中，Trunk指“主干网络、电话干线”，即两个交换局或交换机之间的连接电路或信道，它能够在两端之间进行转接，并提供必要的信令和终端设备。 3、但是在最普遍的路由与交换领域，VLAN的端口聚合也有的叫TRUNK，不过大多数都叫TRUNKING ，如CISCO公司。所谓的TRUNKING是用来在不同的交换机之间进行连接，以保证在跨越多个交换机上建立的同一个VLAN的成员能够相互通讯。其中交换机之间互联用的端口就称为TRUNK端口。与一般的交换机的级联不同，TRUNKING是基于OSI第二层数据链路层（DataLinkLayer)TRUNKING技术，如果你在2个交换机上分别划分了多个VLAN（VLAN也是基于Layer2的），那么分别在两个交换机上的VLAN10和VLAN20的各自的成员如果要互通，就需要在A交换机上设为VLAN10的端口中取一个和交换机B上设为VLAN10的某个端口作级联连接。VLAN20也是这样。那么如果交换机上划了10个VLAN 就需要分别连10条线作级联，端口效率就太低了。当交换机支持TRUNKING的时候，事情就简单了，只需要2个交换机之间有一条级联线，并将对应的端口设置为Trunk，这条线路就可以承载交换机上所有VLAN的信息。这样的话，就算交换机上设了上百个个VLAN也只用1个端口就解决了。 当一个VLAN跨过不同的交换机时，在同一 VLAN上但是却是在不同的交换机上的计算机进行通讯时需要使用Trunk。Trunk技术使得一条物理线路可以传送多个VLAN的数据。交换机从属于某一VLAN （例如VLAN 3）的端口接收到数据，在Trunk链路上进行传输前，会加上一个标记，表明该数据是VLAN 3的；到了对方交换机，交换机会把该标记去掉，只发送到属于VLAN 3的端口。 如果是不同台的交换机上相同id的vlan要相互通信，那么可以通过共享的trunk端口就可以实现，如果是同一台上不同id的vlan/不同台不同id的vlan它们之间要相互通信，需要通过第三方的路由来实现。 untag 就是普通的ethernet报文，普通PC机的网卡是可以识别这样的报文进行通讯；tag报文结构的变化是在源mac地址和目的mac地址之后，加上了 4bytes的vlan信息，也就是vlan tag头；一般来说这样的报文普通PC机的网卡是不能识别的下图说明了802.1Q封装tag报文帧结构带802.1Q 的帧是在标准以太网帧上插入了4个字节的标识。其中包含：2个字节的协议标识符（TPID)，当前置0x8100的固定值，表明该帧带有802.1Q的标记信息。2个字节的标记控制信息（TCI），包含了三个域。Priority域，占3bits，表示报文的优先级，取值0到7，7为最高优先级，0为最低优先
