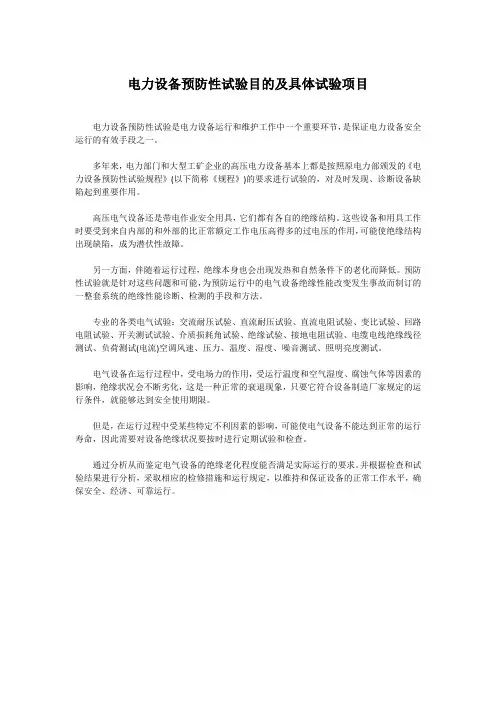

电气设备预防性试验项目明细
一、电力变压器电气试验项目
1、测量绕组绝缘电阻、吸收比和极化指数。
2、测量绕组泄漏电流。
3、测量绕组介质损耗因数tan So
4、交流耐压试验。
5、测量电容型套管的介质损耗因数tan S和电容值。
6、测量轭铁梁和穿芯螺栓（可接触到）的绝缘电阻，测量铁芯对地，铁芯对轭铁梁、穿芯螺栓对铁芯的绝缘电阻。
7、测量绕组直流电阻。
8检查绕组所有分接头的电压比。
9、校正三相变压器的组别和单相变压器的极性。
10、测量空载电流和空载损耗。
11、绝缘油试验及油中溶解气体色谱分析。
12、检查有载分接开关的动作情况。
高压开关柜：微机综合保护动作试验。保护装置的校验（包括所投的保护及重合闸），检查，包括回路绝缘和回路完好性检查（一次加电流试验），在就是传动试验。还有就是零漂的校正
高压断路器需要做的电气试验项目：
1、绝缘电阻试验。
2、40.5KV及少油断路器的泄漏电流试验。
3、40.5KV 及以上非纯瓷套管和多油断路器的介质损耗因数
tan S试验。
4、测量合分闸电磁铁绕组的绝缘电阻。
5、测量断路器并联电容的C＜和tan So
6、测量导通回路电阻。
7、交流耐压试验。
8断路器分闸、合闸的速度、时间、同期性等机械特性试验。
9、检查分合闸电磁铁绕组的最低动作电压。
10、远方操作试验。
11、绝缘油试验。
12、S F6断路器的气体泄漏及微水试验。
三、高压电动机
1、定子绕组的绝缘电阻和吸收比。
2、定子绕组的直流电阻测量。
3、定子绕组泄漏电流和直流耐压试验。
4、定子绕组的交流耐压试验。
四、高压电缆
1、绝缘电阻测量
2、直流耐压试验与泄漏电流的测量
五、避雷器
1、外观检查。
2、测量绝缘电阻。
3、测量电导电流及检查串联组合元件的非线性因数S的差值。
4、测量工频放电电压。
5、测量直流i m A电压i m A及75%U R A电压下的泄漏电流。
6、测量交流电压运行下的电导电流。
7、基座绝缘及放电计数器动作试验。
六、电压互感器：
i)电压互感器线圈直流电阻测试；
2)电压互感器变压比测试；
3)电压互感器接线组别试验；
4)电压互感器线圈绝缘电阻测试；
5)电压互感器交流耐压试验。
电流互感器：
i)电流互感器线圈直流电阻测试；
2)电流互感器变流比测试；
3)电流互感器极性试验；
4)电流互感器线圈绝缘电阻测试；
5)电流互感器交流耐压试验。
七、绝缘子、套管、绝缘工具和安全用具电气试验
绝缘电阻的测试、工频交流耐压试验
