目录
1 试验内容 (2)
2 组织措施 (2)
3 技术措施 (4)
4 安全措施 (4)
5 施工方案 (6)
6 应急预案 (6)

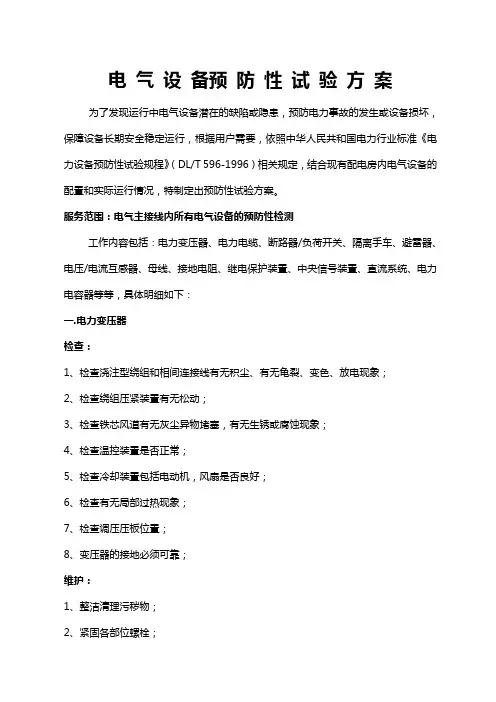

电气设备预防性试验三措两案
1 试验内容
1.1 110KV电缆交流耐压试验、绝缘电阻测试。
1.2 SF6气体检测。
1.3 126KVGIS回路电阻测试。
1.4 备用SF6气体密度继电器校验。
1.5 绝缘子表面污秽物的等值盐密试验。
1.6 主变油样分析。
2 组织措施
2.1 组织分工
海勃湾水利枢纽公司负责协助办理工作票及布置安全措施,乌海海金公司负责现场安全施工。
2.2 施工组织机构
组长:郭勇
组员:许多辉、王永功、郭勇、王庚、王海波、张湘亭、乔海军、崔宁、蒙皓、郭晧琛、齐宇航、张赛、周青青、白艳梅
2.3 乌海海金公司人员分工
1)总负责人:郭勇
职责:负责施工组织协调,对潜水作业现场安全施工全面负责。
2)安全监督负责人:王庚
职责:负责清理检查作业全过程安全监督。
3)技术负责人:白艳梅
职责:负责施工安全技术措施及施工方案的审核,进行现场技术交底。
4)工作负责人:郭勇
职责:负责施工现场清理检查作业,保证清理检查任务安全保质完成。
2.4 施工现场组织
1)工程项目实行专人负责制,对本工程的安全、技术、质量、工期、
文明施工全面负责。
2)确定安全、技术、质量负责人,在工作中严格执行安全、技术、
质量的监督、检查。
3)项目负责人每天对施工现场的安全、进度情况进行跟踪检查,发
现问题要及时整改,合理调配人员,优化施工程序,确保工程项目如期完工。
4)工作前,工作负责人提前办理工作票。
5)安全措施布置完毕后,工作许可人会同工作负责人到现场检查确
认安全措施。
6)开工前,工作负责人应向工作班成员交待工作内容、人员分工、
现场安全措施,进行危险点告知,并履行确认手续,工作班方可开始工作。工作负责人应始终在工作现场,对工作班人员的安全认真监护,及时纠正不安全的行为。
7)工作负责人因故离开工作现场时,应指定能胜任工作的人员临时
代替,进行工作交接,并告知项目负责人和本工作组成员。
8)全部工作完毕后,工作班应清扫、整理现场。工作负责人应先周
密地检查现场,清点人员,待全体工作人员撤离工作地点后,再向运行人员交待所修项目、发现的问题、试验结果和存在问题等,并与运行人员共同检查设备状况、状态,有无遗留物件,是否清洁等。经双方签名后,工作终结。
9)施工现场文明生产管理执行海勃湾水利枢纽公司《文明生产管理
规定》,施工现场做到材料、工具摆放整齐。
3 技术措施
3.1 110kV河大线路由“运行”转为“检修”。
3.2 110kV 1号母线“运行”转“冷备用”。
3.3 110kV 2号母线“运行”转“冷备用”。
3.4 1号主变由“运行”转“检修”
3.5 2号主变由“运行”转“检修”
3.6 GIS门口装设围栏,悬挂“止步,高压危险”标示牌。
3.7 1号主变场入口处悬挂“止步,高压危险”标示牌。
3.8 2号主变场入口处悬挂“止步,高压危险”标示牌。
3.9 110KV电缆廊道入口处装设围栏,悬挂“止步,高压危险”标示牌。
4 安全措施
4.1 所有作业人员必须经过海勃湾水利枢纽公司安全教育培训,并经考试合格。
4.2 所有作业人员必须经过海勃湾水利枢纽公司现场安全技术交底,并确认完全清楚交底内容。
4.3 开工前,工作负责人应向工作班成员交待工作内容、人员分工、现场安全措施,进行危险点告知,并履行确认手续,工作班方可开始工作。工作负责人应始终在工作现场,对工作班人员的安全认真监护,及时纠正不安全的行为。
4.4 海金公司指定一名专职安全负责人,对现场试验进行全程安全监督。
4.5 试验人员进入现场前必须佩带安全帽,穿绝缘鞋、戴绝缘手套。
4.6 现场使用的安全工器具、试验仪器应有检验合格证及定期检测报告,保证设备完好。
4.7 试验人员与试验设备保持足够安全距离,试验设备外壳必须可靠接地。
4.8 试验完毕后,必须对试验设备进行彻底放电,以防残余电荷放电伤人。
4.9 高处作业,必须系好安全带。使用木质扶梯,并有专人监护。使用工具袋进行上下物工器具传递。
4.10 气体检测试验结束后,应认真检查取气口严密性,防止发生气体泄漏。
4.11 工作现场应当配备正压式呼吸器及防防毒面具。工作人员进行GIS相关试验时,应穿专用防护服。
5 施工方案
详见《海勃湾水利枢纽公司电气设备预防性试验作业指导书》
6 应急预案
为了应对1电气设备预防性试验过程中,可能出现的人身触电、SF6气体泄漏,特制定本预案。
6.1 应急领导小组
组长:郭勇
组员:许多辉、王永功、郭勇、王庚、王海波、张湘亭、
乔海军、崔宁、蒙皓、郭晧琛、齐宇航、张赛、周
青青、白艳梅
6.2 分工及职责
组长:发生突发事件时,启动应急预案并组织现场抢救工作。
组员:按照应急预案要求,进行突发事件现场抢险工作。6.3 应急准备
6.3.1建立应急计划
根据施工场区所在位置的具体条件和周边应急反应可用资源情况,制定应急救援预案,明确的应急反应设备、物资资源和人力资源。
6.3.2、明确应急通道
按照施工场区总体布置及作业区道路交通状况,明确应急救援过
程安全通道体系。
应急通道:由施工现场→尾水平台→场外公路。
6.3.3建立应急联络通讯体系
确定应急救援通讯体系,通讯体系包括:
(1)施工人员之间
(2)应急人员之间
(3)领导小组与施工人员之间
(4)领导小组与应急人员之间
(5)领导小组与外部机构之间;
6.4 应急培训与演练
施工前进行应急培训。培训内容包括:
6.4.1现场危险源辨识及控制措施;
6.4.2事故报告、报警程序;
6.4.3个人防护用品及防护器材的使用;
6.4.4紧急情况下人员的紧急疏散;
6.4.5抢险、抢救的基本技能;
6.4.6SF6气体泄漏的紧急处置方法;
6.5 应急响应
6.5.1应急报告与报警
发生突发事件时,发现人员立即报告应急领导小组,由应急领导小组组长宣布启动应急预案,副组长做好对外联络及后勤保障。
6.5.2应急响应
发生突发事件时,组长按应急预案的规定和要求,指挥现场应急
抢险。
6.5.3应急解除
险情解除后,由应急领导小组组长宣布解除应急响应。
6.6 事故现场处置
6.6.1人身触电应急处置措施
1)首先要使触电者迅速脱离电源,越快越好。
2)把触电者接触的那一部分带电设备的开关、刀闸或其他断路设备
断开;或设法将触电者与带电设备脱离。
3)触电者未脱离电源前,救护人员不准直接用手触及伤员。
4)如触电者处于高处,触脱电源后会自高处坠落,要采取相应措施。
5)触电者触及低压带电设备,救护人员应设法迅速切断电源,如拉
开电源开关或刀闸,拔除电源插头等;或使用绝缘工具、干燥的木棒、木板、绳索等不导电的东西解脱触电者;也可抓住触电者干燥而不贴身的衣服,也可戴绝缘手套或将手用干燥衣物等包起绝缘后解脱触电者;救护人员也可站在绝缘垫上或干木板上,绝缘自己进行救护。
6)触电者触及高压带电设备,救护人员应迅速切断电源,或用适合
该电压等级的绝缘工具(戴绝缘手套、穿绝缘靴并用绝缘棒)解脱触电者。救护人员在抢救过程中应注意保持自身与周围带电部分必要的安全距离。
7)如果触电者触及断落在地上的带电高压导线,且尚未确证线路无
电,救护人员在未做好安全措施(如穿绝缘靴或临时双脚并紧跳跃
地接近触电者)前,不能接近断线点至8~10m范围内,防止跨步电压伤人。触电者脱离带电导线后亦应迅速带至8~10m以外后立即开始触电急救。只有在确证线路已经无电,才可在触电者离开触电导线后,立即就地进行急救。
8)救护触电伤员切除电源时,有时会同时使照明失电,因此应考虑
事故照明、应急灯等临时照明。新的照明要符合使用场所防火、防爆的要求。但不能因此延误切除电源和进行急救。
9)触电伤员如神志清醒者,应使其就地躺平,严密观察,暂时不要
站立或走动。
10)触电伤员如神志不清者,应就地仰面躺平,且确保气道通畅,
并用5s时间,呼叫伤员或轻拍其肩部,以判定伤员是否意识丧失,禁止摇动伤员头部呼叫伤员。
11)需要抢救的伤员,应立即就地坚持抢救,直至医疗人员接替救
治。
12)触电伤员呼吸和心跳均停止时,应立即按心肺复苏法支持生命
的三项基本措施,进行就地抢救。
6.1.2 SF6气体泄漏应急处置
1)如发生小范围气体泄漏应立即配戴正压式呼吸器进行现场故障处置。
2)如生产大范围气体泄漏无法控制现场时,应立即组织工作人员撤离。并通知附近人员不要靠近。
3)通知电厂人员启动SF6气体压力低应急处置预案。
发电机常规试验三措两案范本 1 范围 适用于XX公司发电机的预防性试验,规定了发电机预防性试验、检修过程中的常规电气试验的引用标准、仪器设备要求、作业程序、试验结果判断方法和试验注意事项等。制定本作业指导书的目的是规范操作、保证试验结果的准确性,为设备运行、监督、检修提供依据。 2 规范性引用文件 下列文件中的条款通过本作业指导书的引用而成为本标准的条款。凡是不注日期的引用文件,其最新版本适用于本作业指导书。 GB/T 1029 三相同步电机试验方法 GB/T 7064 透平型同步电机技术要求 GB 50150 电气装置安装工程电气设备交接试验标准 华北电网有限公司电气设备交接和预防性试验规程 3 安全措施 3.1为保证人身和设备安全,应严格遵守安全规程《电业安全工作规程(发电厂和变电所电气部分)》中有关规定; 3.2进行交直流耐压等高电压试验时,为保证人身和设备安全,要求必须在试验设备周围设围栏并有专人监护,发电机出线侧和中性点侧应派专人把守防止无关人员误入。 3.3试验时试验人员与看守人员通讯要通畅,没有试验人员的命令看守人员不能乱动。
3.4负责升压的人要随时注意周围的情况,一旦发现电压表指针摆动很大、电流表指示急剧增加、绝缘烧焦气味或冒烟或发生响声等异常现象时,应立刻降低电压,断开电源停止试验,对被试绕组进行放电后再对绕组进行检查,查明原因并排除后方可继续试验。 3.5 耐压试验完毕后要进行放电,并且放电时间要大于充电时间。 4.试验项目及程序 4.1 发电机常规试验包括以下试验项目: 4.1.1 定子绕组的绝缘电阻、吸收比或极化指数 4.1.2 定子绕组的直流电阻 4.1.3 定子绕组泄漏电流和直流耐压 4.1.4 定子绕组的交流耐压 4.1.5 转子绕组的绝缘电阻 4.1.6 转子绕组的直流电阻 4.1.7 电晕试验 4.1.8 发电机的励磁回路所连接的设备的绝缘电阻 4.1.9 发电机的励磁回路所连接的设备的交流耐压试验 4.1.10 灭磁电阻的阻值 转子绕组的交流阻抗和功率损耗 4.1.11应在试验开始之前详细记录试品的铭牌参数,检查、了解试品的状态及其历史运行有无异常情况,并进行记录。 4.1.12 一般情况下,应按先低电压试验后高电压试验、先直流后交流的顺序进行试验。应在绝缘电阻测量无异常后再进行耐压试验。
电力设备预防性试验规程 第一章围 本标准规定了各种电力设备预防性试验的项目、周期和要求,用以判断设备是否符合运行条件,预防设备损坏,保证安全运行。 本标准适用于110kV及以下的交流电力设备。 第二章引用标准 下列标准所包含的条文,通过在本标准中引用而构成为本标准的条文。 GB 311.1-1997 高压输变电设备的绝缘配合 GB 1094.1-1996 电力变压器第一部分总则 GB 1094.3-2003 电力变压器第3部分:绝缘水平、绝缘试验和外绝缘空气间隙 GB 1094.11—2007 电力变压器第11部分:干式变压器 GB 1207—2006 电磁式电压互感器 GB 1208—1996 电流互感器 GB 1984—2003 高压交流断路器 GB 4703—2007 电容式电压互感器 GB 1985—2004 高压交流隔离开关和接地开关 GB 7330—2008 交流电力系统阻波器 GB/T 8287.1-2008 标称电压高于1000V系统用户盒户外支柱绝缘子第1部分:瓷或玻璃绝缘子的试验 GB 12022—2006 工业六氟化硫 GB/T 20876.2 标称电压大于1000V的架空线路用悬浮式复合绝缘子原件
第2部分:尺寸和电气特性 GB 50150—2006 电气装置安装工程电气设备交接试验标准 DL/T 474.5—2006 现场绝缘试验实施导则第5部分:避雷器试验 DL/T 475—2006 接地装置特性参数测试导则 DL/T 555—2004 气体绝缘金属封闭电器现场耐压试验导则 DL/T 596—1996 电力设备预防性试验规程 DL/T 620—1997 交流电气装置的过电压保护和绝缘配合 DL/T 621—1997 交流电气装置的接地 DL/T 627—2004 绝缘子常用温固化硅橡胶防污闪涂料 DL/T 664—2008 带电设备红外诊断技术应用导则 DL/T 722—2000 变压器油中溶解气体分析和判断导则 DL/T 804—2002 交流电力系统金属氧化物避雷器使用导则 DL/T 864—2003 标称电压高于1000V交流架空线路用复合绝缘子使用导则 DL/T 911—2004 电力变压器绕组变形的频率响应分析法 DL/T 1048—2007 标称电压高于1000V的交流用棒形支柱复合绝缘子-定义、试验方法及验收规则 DL/T 1093—2008 电力变压器绕组变形的电抗法检测判断导则 Q/GDW 168—2008 输变电设备状态检修试验规程 Q/GDW 407—2010 高压支柱瓷绝缘子现场检测导则 Q/GDW 415—2010 电磁式电压互感器用非线性电阻型消谐器技术规
□重大编号: □一般 6kV开关柜预防性试验标准化作业指导书 编制:管吉聪 审核: 审批:
目录 避雷器电气试验标准化作业指导书 (2) 互感器电气试验标准化作业指导书 (5) 真空断路器电气试验标准化作业指导书 (8) 母线电气试验标准化作业指导书 (13)
避雷器电气试验标准化作业指导书 一、适用范围 本作业指导书适用于青岛LNG接收站氧化锌避雷器预防性试验工作。 二、引用的标准和规程 DL/T596-1996《电力设备预防性试验规程》 《石油化工设备维护检修规程》 三、试验设备、仪器及有关专用工具 四、安全工作的一般要求 1.严格执行《国家电网公司电力安全工作规程》(变电部分)及公司相关安 全规定。 2.现场工作负责人负责测试方案的制定及现场工作协调联络和监督。 3.作业前需按照技术交底规定进行交底,见表附录2 4.作业过程及管控见表附录1:青岛LNG电动机小修标准化作业指导卡 五、试验项目 1.绝缘电阻的测量 1.1试验目的 测量避雷器的绝缘电阻,目的在于初步检查避雷器内部是否受潮;有并联电阻者可检查其通、断、接触和老化等情况。 1.2该项目适用范围 金属氧化物避雷器的试验项目、周期和要求。
1.3试验时使用的仪器 采用2500V及以上兆欧表。 1.4测量步骤 1.4.1断开被试品的电源,拆除或断开对外的一切连线,将被试品接地放电。放电时 应用绝缘棒等工具进行,不得用手碰触放电导线。 图 1 测量避雷器绝缘电阻接线图 1.4.2用干燥清洁柔软的布擦去被试品外绝缘表面的脏污,必要时用适当的清洁剂洗净。 1.4.3兆欧表上的接线端子“E”是接被试品的接地端的,“L”是接高压端的,“G”是接屏蔽端的。应采用屏蔽线和绝缘屏蔽棒作连接。将兆欧表水平放稳,当兆欧表转速尚在低速旋转时,用导线瞬时短接“L”和“E”端子,其指针应指零。开路时,兆欧表转速达额定转速其指针应指“∞”。然后使兆欧表停止转动,将兆欧表的接地端与被试品的地线连接,兆欧表的高压端接上屏蔽连接线,连接线的另一端悬空(不接试品),再次驱动兆欧表或接通电源,兆欧表的指示应无明显差异。然后将兆欧表停止转动,将屏蔽连接线接到被试品测量部位。 1.4.4驱动兆欧表达额定转速,或接通兆欧表电源,待指针稳定后(或60s),读取绝缘电阻值。1.4.5读取绝缘电阻后,先断开接至被试品高压端的连接线,然后再将兆欧表停止运转。 1.4.6断开兆欧表后对被试品短接放电并接地。 1.4.7测量时应记录被试设备的温度、湿度、气象情况、试验日期及使用仪表等。 1.5影响因素及注意事项 1.5.1试品温度一般应在10℃~40℃之间。 1.5.2绝缘电阻随着温度升高而降低,但目前还没有一个通用的固定换算公式。温度换算系数最好以实测决定。例如正常状态下,当设备自运行中停下,在自行冷却过程中,可在不同温度下测量绝缘电阻值,从而求出其温度换算系数。 1.6测量结果的判断 氧化锌避雷器35kV 以上不小于2500 MΩ,35kV 及以下不小于1000M Ω。底座绝缘电阻不小于100M Ω。
设备预防性试验周期暂行规定 1 总则 1.1本规定对电力设备预防性试验周期进行重新调整。 1.2 试验周期调整的依据及原则 1.2.1严格执行《电力设备预防性试验规程》(DL/T596-1996),预试周期的调整在规程允许的范围内进行。 1.2.2严格执行辽电生[2004]293号《220千伏输变电设备检修予试实施意见》。 1.2.3试验周期及项目的调整力求慎重、依据充分,科学合理,符合设备状况及检测能力。 1.2.4每年春检前进行一次全部应试设备的清理工作,将需跟踪监视或缩短周期的设备单独列出,以便于公司调度进行总体安排。 2 适用范围 2.1本规定适用于沈阳供电公司各电压等级运行的电力设备,交接后待投运的新设备及备品。 2.2 本规定未涉及的内容均应执行《电力设备预防性试验规程》(DL/T596-1996)、其它相关标准及上级有关规定。 3 电力设备预试周期 3.1 电力设备预试周期见附录一。
3.2 电力设备试验项目、周期、标准的有关要求见附录二。 4 其它 4.1 运行中的电力设备经市内平坦道路整体运输可不再进行试验。 4.2 66kV及以上充油设备停运一年以上在投运前应按大修后试验项目和标准进行试验。 4.3 66kV及以上变压器补充油必须经过色谱分析试验合格后方可补充,备用油击穿电压及水分试验成绩有效期在每年6月15日至8月31日内为10天,其余时间为20天。4.4 新设备投运一年后原则上应进行跟踪试验,有特殊规定的设备除外。 4.5组合电器内所属设备不做预试。 4.6 220kV主变中性点用10kV电流互感器的预试周期为2年,只测绝缘电阻。 4.7遇到特殊情况需要改变试验项目、周期或要求时,对220kV的主要设备(如:变压器)等应报上级主管部门批准,对其它设备可经本公司总工程师审查批准后执行。 附录一电气设备绝缘预防性试验周期

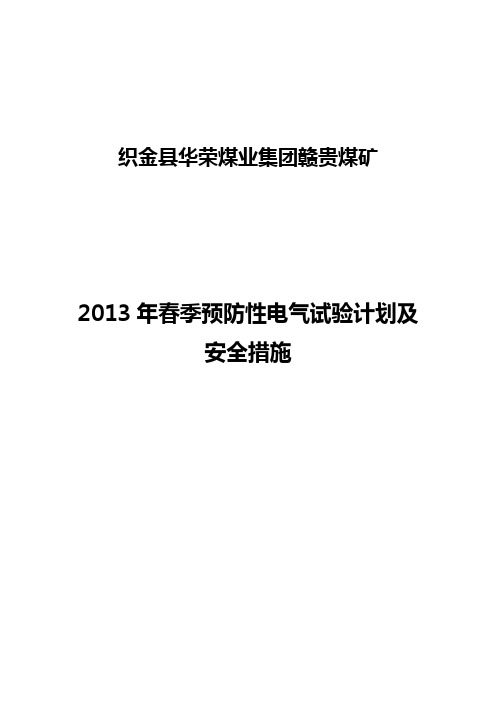

织金县华荣煤业集团赣贵煤矿 2013年春季预防性电气试验计划及 安全措施
