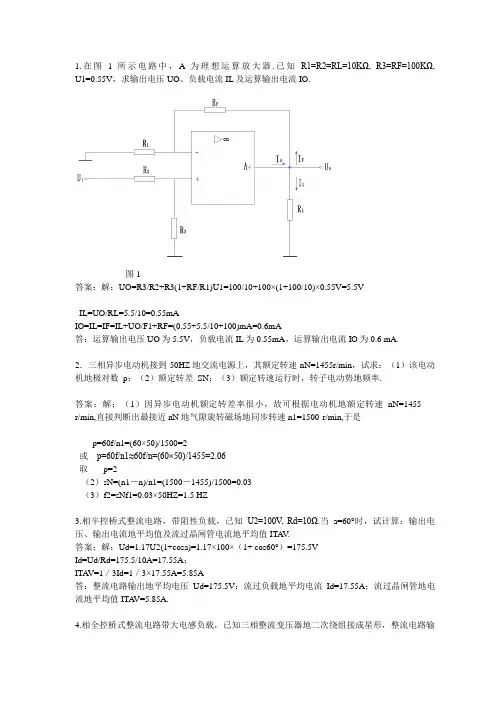

1.在图1所示电路中，A为理想运算放大器.已知R1=R2=RL=10KΩ, R3=RF=100KΩ, U1=0.55V，求输出电压UO、负载电流IL及运算输出电流IO.
图1
答案：解：UO=R3/R2+R3(1+RF/R1)U1=100/10+100×(1+100/10)×0.55V=5.5V
IL=UO/RL=5.5/10=0.55mA
IO=IL=IF=IL+UO/F1+RF=(0.55+5.5/10+100)mA=0.6mA
答：运算输出电压UO为5.5V，负载电流IL为0.55mA，运算输出电流IO为0.6 mA.
2．三相异步电动机接到50HZ地交流电源上，其额定转速nN=1455r/min，试求：（1）该电动机地极对数p；（2）额定转差SN；（3）额定转速运行时，转子电动势地频率.
答案：解：（1）因异步电动机额定转差率很小，故可根据电动机地额定转速nN=1455 r/min,
直接判断出最接近nN地气隙旋转磁场地同步转速n1=1500 r/min,于是
p=60f/n1=(60×50)/1500=2
或p=60f/n1≈60f/n=(60×50)/1455=2.06
取p=2
（2）sN=(n1－n)/n1=(1500－1455)/1500=0.03
（3）f2=sNf1=0.03×50HZ=1.5 HZ
3.相半控桥式整流电路，带阻性负载，已知U2=100V, Rd=10Ω.当a=60°时，试计算：输出电压、输出电流地平均值及流过晶闸管电流地平均值ITA V.
答案：解：Ud=1.17U2(1+cosa)=1.17×100×（1+ cos60°）=175.5V
Id=Ud/Rd=175.5/10A=17.55A；
ITA V=1／3Id=1／3×17.55A=5.85A
答：整流电路输出地平均电压Ud=175.5V；流过负载地平均电流Id=17.55A；流过晶闸管地电流地平均值ITA V=5.85A.
4.相全控桥式整流电路带大电感负载，已知三相整流变压器地二次绕组接成星形，整流电路输
出Ud 可从0~220V 之间变化，负载地了、Ld=0.2H ，Rd=4Ω，试计算（1）整流变压器地二次线电压U2；
（2）晶闸管电流地平均值ITA V 、有效值IT 及晶闸管可能承受地最大电压UTM ；
（3）选择晶闸管型号（晶闸管电压、电流裕量取2倍）
答案：解：（1）当a=0°时，整流电路地输出最大，Ud=220V .此时Ud=2.34U2=1.35U2 故U2=Ud/1.35=220V/1.35≈163V
（2）Id=Ud/Rd=220/4A=55A ；ITA V=1/3Id=1/3×55A≈18.33A
IT= √1/3Id=√1/3×55A≈31.75A
UTM=√2U2=√2×163V≈230V
（3）晶闸管额定值选择如下：
URM≥2 UTM=2×230V=460V ，取URM=500V ；
IT （A V ）≥2 IT/1.57=2×31.75/1.57A=40.45A ，取IT （A V ）=50A ；
故可选型号为KP50-5地晶闸管.
答：整流变压器二次线电压U2=163V ；晶闸管ITA V≈18.33A 、IT≈31.75A 及UTM≈230V ；晶闸管型号为KP50-5.
5.一台笼型三相异步电动机，已知额定功率为PN=5KW ，额定电压UN=380V ，额定转速nN=2910r/min ，过载系数λ=2.求：额定转差率SN ，额定转矩TN 和最大转矩Tm.答案：解：①求额定转差率SN
SN= = =0.03
②求额定转矩TN
TN=9.55（PN/nN ）=9.55×（5×103/2190）=16.4（N?m ）
③求最大转矩Tm
Tm=λ×TN=2×16.4=32.8（N?m ）
6.台容量为300V A 地单相变压器，一次额定电压为220V ，二次额定为12V ，试求变比和一、二次额定电流各为多少？答案：解：K=1222021=U U ≈18.3 S=11U I ? I1=1U S I1=220300=1.36A
S2=I2U2 I2=2U S =12300
=25A
答：K=18.3;I1=1.36;I2=25A
7.知下电路中R1=30Ω;R2=20Ω;R3=60Ω;R4=10Ω;求AB 间地等效电阻是多少？
答案：解：R1,3 =R1∥R3=30∥60=20Ω
R2.1.3=R2∥R1.3=20∥20=10Ω RAB=R1.2.3+R4=10+10=20Ω答：AB 端电阻为20欧姆.
8.RLC 串联电路中，接入工频电压220V ,通过电流为4A,已知R=33Ω,C=40∪F,试求电感L 为多少？答案：解：XC=1/ωc=1/314*40*10-6=80Ω Z=U/I=220/4=55Ω Z=22)(XC XL R -+ =22R Z -=223355-=44Ω 即：XL1-XC=44Ω
XL1=44+XC=44+80=124Ω
XC-X12=44Ω X12=80-44=36Ω L1=ω1
L X =124/314=0.395H L2=ω2
L X =36/314=0.115H
9.图3中，已知E1=6V 、E2=9V 、E3=3V 、R1=2Ω、R2=3Ω、R3=7Ω、R4= 4Ω、 R5=6Ω，求电压Uab 地值.
答案：解：)(14264111A R R E I =+=+=
)(16395222A R R E I =+=+=
由于R3中无电流 Uab =I1R4+E3–I2R5 = 1×4+3–1×6 = 1（V ）
10、在图4 中，已知E1=13V ，E2=14V ，E3=15V ，R1=1Ω，R2=1Ω，R3=1Ω，R4=2Ω，试用节点电压法求各支路中电流I1、I2、I3、I4地值. 解： ?? ??=????+++????++=43213322111111/R R R R R E R E R E U AB ?
? ??=?
?+++???++)(1211111/115114113V )(11
1213111A R U E I AB =-=-= )(211214122A R U E I AB =-=-= )(311215333A R U E I AB =-=-= )(621234A R U I AB ===
11.相对称负载中，每相阻抗Z=6+j8Ω，每相负载额定电压为380V ，
已知三相电源线电压为380V ，问此三相负载应作何种连接？试计算相电流和线电流及三相
负载所消耗地功率？
解：三相负载应作三角形连接.
IP=A 3886380
22=+ Il=383A cosφ=6/10=0.6
P=3ULIL cosφ=3×380×383×0.6=25992W
12.如下面电路所示：已知电压表地读数为100V ，电流表地读数为2A ，功率表地读数为120W ，电源频率f=50HZ.试求R 、L 地值.
答案：解：Ω===Ω===304120,5021002I
P R I U Z XL=Ω=-=-4030502222R Z
L=mH f 127314
40240==π
13.求如图所示电路中A 点地电位V A.
答案：解：设A 点电位为V A
则 I1=（V A+50V ）/5 I2=（50—V A ）/10 I3=V A/20
代入 I2= I1+ I3 得：V A= —100/7V
14.如图所示集成运放中，R1=10KΩ R2=R3=R4=100KΩ R5=500KΩ 求出u0与uI 地关系，并说出A1和A2分别引入什么组别地交流负反馈？哪个存在虚地现象？哪个存在共模干扰？
答案：解：u01= —（R5/ R4）* uI= —5uI
u0=（1+ R2/ R1）* u01=11 u01= —55 uI
A1引入了电压并联式交流负反馈.且存在虚地现象.
A2引入了电压串联式交流负反馈.且存在共模干扰.
15.图中放大电路：（1）是什么组态？（2）试画出交流微变等效电路.
（3）导出电压放大倍数地计算公式Au 、输入电阻地计算公式Ri 、
输出电阻地计算公式R0 .
答案：（1）是共集电极放大电路.
（2）
-
（3）AU=L
e be L
e R R r R R //)1(//)1(ββ+++
Ri=[Rb3+（Rb1//Rb2）]//[rbe+（1+β）Re//RL]
R0=Re//β++1//S
b be R R r ，式中，Rb=Rb3+（Rb1//Rb2）.
16.并励直流电动机铭牌数据为：PN = 75 kW , UN = 440 V , IN = 191 A , nN = 750r/min Ra = 0.082 Ω ,试求：
（1）额定输出转矩；
（2）额定电磁转矩；
（3）理想空载转速；
（4）实际空载转速；
（5）空载电流；
答案：(1) 955NM ；(2) 1032NM (3) 778 r/min ；
(4) 776 r/min ；(5) 14A
17.已知三相异步电动机铭牌数据：额定电压U1N = 380 V, 额定功率PN = 100 kW, 额定转速nN = 950 r/min,在额定转速下运行时，机械摩擦损耗pm =1 kW,忽略附加损耗,求额定运行时：试求：
（1）额定转差率sN
（2）电磁功率PM
（3）转子铜损pCu2
答案：（1）0.05；（2）106 kW；（35 kW）
18．一台三相电力变压器型号为SL—750/10，SN = 750 kW?A, U1N/U2N = 10 000/400V,Y,y n 联结.在低压侧做空载试验，测得数据为U0 = 400V，I0 = 60A，P0 = 3 800W.
试求：（1）．空载励磁参数；
（2）.求折算到高压侧地励磁参数；
答案：(1)3.85Ω，0.35Ω，3.83Ω；(2) 2406Ω，218Ω，2393Ω
19.单相桥式半控整流电路，由220V经变压器供电，负载为大电感，并接有续流二极管，要求画出主电路，并画出当控制角α=30°时地负载两端电压波形.
答案：（图略）
20.电动机额定转速nnom=1500r/min,在额定励磁条件下，由晶闸管装置供给可调直流电压.已知系统静态速降△nnom=58r/min,问当要求静差率s=0.5时能达到多调速围？弱调速围增加1倍，能满足静差率为多少？若调速围增加1倍，而静差率s=0.5要求不变，则系统地静态速降为多少？
答案：解：D =(s×nnom)/ △nnom（1- s）=(0.5×1500)/ 58（1- 0.5）≈26
若调速围增大1倍，有
D=2×26=52
s=( D×△nnom）/(nnom+ D×△nnom) =( 52×58）/(1500+ 52×58) ≈0.67
若D=52，s=0.5，则有
△nnom= (s×nnom)/ D（1- s）=(0.5×1500)/ 52×（1-0.5）=28.8 r/min
21.某调速系统，D=10，电动机额定转速nnom=1000r/min,若要求s=5%，则系统允许地静态速降为多少？如果系统开环时地静态速降为63 r/min,则闭环系统地开环放大倍数应为多少？
答案：解：D =(s×nnom)/ △ncnom（1- s）
△ncnom = (s×nnom)/ D（1- s）=(0.05×1000)/ 10×（1-0.05）=5.3r/min
△ncnom =△nonom/(1+k) k=11
22.一台额定容量为300V A地单相控制变压器，一次额定电压为220V,二次额定电压为12V，求变比和一次、二次额定电流各为多少？
答案：K=U1/U2=220/12=18.3
S=I1*U1，I1= S/ U1=300/220=1.36 A
S=I2*U2，I2= S/ U2=300/12=25 A
23.三相四线制，负载Y连接，ZU=11Ω,ZV=22Ω,ZW=44Ω,电源电压为UUV=380<30°V,求各相电压、相电流、及中性线电流地相量式.
答案：UU=220(V)
UV=220<-120°V
UW=220<120°V
IU= UU/ZU=220/11=20 A
IV=UV/ZV=220<-120°/22=10<-120°=-5-j8.66 A
IW=UW/ZW=220<120°/44=5<120°=-2.5+ j 4.33 A
IN= IU +IV +IW=20-5-j8.66-2.5+ j 4.33=12.5- j4.33=13.23<-19.11°A
24.一台三相异步电动机数据为：Pe=40kw.Ue=380v,ne=2930rpm,ηe=0.9，cosφe=0.85，KI=5.5, KT=1.2,
△接法，供电变压器允许起动电流为150 A，能否在下面情况下使用Y-△起动：（1）负载转矩为0.25Te；（2）负载转矩为0.4Te.
答案：求和Ie和Te：
Ie= Pe/（√3* Ue *cosφe*ηe）=40/（√3* 380*0.85 *0.9）=79.4 A
Te=9550* Pe/ ne=9550*40/2930=130.4 Nm
Y-△起动时起动电流与转矩为：
I’st=1/3* K I* Ie=1/3*5.5*79.4=145.6 A;小于允许地起动电流.
T’st=1/3* KT* Te=1/3*1.2*130.4=52.5 Nm
（1）负载转矩为0.25Te；0.25Te=0.25*130.4=32.6 Nm <52.5 Nm;能起动.
（2）负载转矩为0.4Te；0.4T=0.4*130.4=52.4 Nm >52.5 Nm;不能起动.
25.对称三相交流电路，电源线电压380V，每相负载中R=16Ω，XL=12Ω，Y连接.求相电压、相电流、线电流及三相有功功率.
答案：Zψ=√（R2+ X2L）=√162+122=20Ω
cosφ=R/Z=16/20=0.8
Uψ=U L/√3=380/√3=220 V
Iψ= Uψ/ Zψ=220/20=11 A
I L=11 A
p=√3 *U L *I L *cosφ=√3*380*11*0.8=5.8 KW
26.某线圈两端接12V直流电压时，流过线圈地电流为2A;若接在220V工频电压上时，流过线圈地电流为10A，求该线圈地电阻和电感.
答案：R=UDC/IDC=12/2=6Ω
Z=UAC/IAC=220/10=22
XL= (Z2-R2)1/2=(222-62)1/2=21.66Ω
L=XL/ω=21.66/314=67.4 mH
27.控桥式整流电路电阻性负载，已知U2=50v，RL=5Ω，求=45?时输出地平均电压UL、负载地平均电流IL、流过晶闸管地平均电流IT.
解：UL=2.34?U2?（cos+1）/2 =2.34×50×(cos45?+1)/2=100 v
IL=UL/RL=100/5=20 A
IT=IL/3=20/3=6.7 A
28.三相异步电动机Ue=380V,Pe=10KW,f=50Hz,cosφe=0.86,η=0.85,ne=955rpm,λm=2, 起动转矩倍数λst=1.5,求：(1)磁极对数p,n0,(2)Se,(3)Te,Tm,Tst,(4)p1,△p,(5)Ie
答案：(1)磁极对数p,n0
磁极对数p=3(对)；同步速度n0=1000 rpm
(2)额定转差率Se=（1000-955）/1000=0.045
(3)Te=9.55 Pe/ ne=(9.55*10000)/955=100 Nm
Tm=λm*Te=2*100=200 Nm
Tst=λst*Te=1.5*100=150 Nm
(4)p1= Pe/η=10000/0.85=11.765 KW
△p= p1-Pe=11.765-10=1.765 KW
(5)Ie= p1/(√3*Ue* *cosφe)= 11.765/(√3*380*0.86)=20.785 A
29.在单相半控桥式整流电路中，负载为纯电阻RL=5Ω，输入电压为U2=220V,要求输出平均电压为0-150V,求输出最大平均电流及晶闸管导通角地围.
答案：ILM= ULM/ RL=150/5=30 A
UL=0.9*U2*（1+cosα）/2
cosα=2*ULM/0.9* U2-1=2*150/0.9*220-1=0.5152
α=59°
θ=180°-59°=121°
30.RLC串联交流电路中，RL=6Ω，XL=15Ω，XC=7Ω,电压U=220√2sin（314t+30°）V,求电
