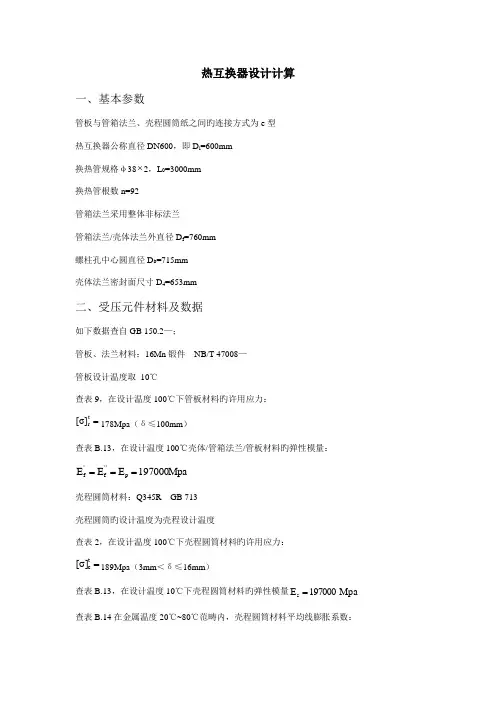

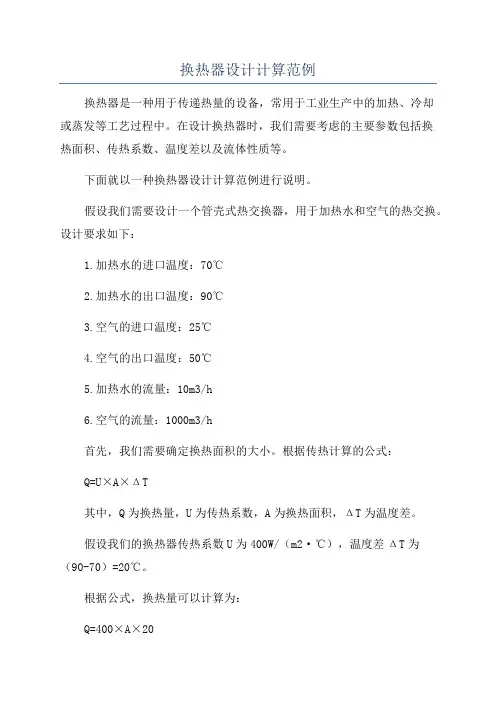

热交换器设计计算
一、基本参数
管板与管箱法兰、壳程圆筒纸之间的连接方式为e 型 热交换器公称直径DN600，即D i =600mm 换热管规格φ38?2，L 0=3000mm 换热管根数n=92
管箱法兰采用整体非标法兰
管箱法兰/壳体法兰外直径D f =760mm 螺柱孔中心圆直径D b =715mm 壳体法兰密封面尺寸D 4=653mm
二、受压元件材料及数据
以下数据查自GB —2011；
管板、法兰材料：16Mn 锻件 NB/T 47008—2010 管板设计温度取 10℃
查表9，在设计温度100℃下管板材料的许用应力：
=t r σ][178Mpa （δ≤100mm ）
查表，在设计温度100℃壳体/管箱法兰/管板材料的弹性模量：
Mpa 197000E E E p f f ===’
’’
壳程圆筒材料：Q345R GB 713
壳程圆筒的设计温度为壳程设计温度
查表2，在设计温度100℃下壳程圆筒材料的许用应力：
=t c σ][189Mpa （3mm ＜δ≤16mm ）
查表，在设计温度10℃下壳程圆筒材料的弹性模量Mpa 197000E s = 查表在金属温度20℃~80℃范围内，壳程圆筒材料平均线膨胀系数：
℃）（α??=mm /mm 10137.15-s
管程圆筒材料：Q345R GB 713
管程圆筒的设计温度为壳程设计温度
按GB/T 151—2014 中规定，管箱圆筒材料弹性模量，当管箱法兰采用长颈对焊法兰时，取管箱法兰的材料弹性模量，即Mpa 197000E h =
换热管材料：20号碳素钢管 GB 9948 换热管设计温度取100℃
查表6，在设计温度100℃下换热管材料的许用应力Mpa 147σ][t t =（δ≤16mm ）
查表，设计温度100℃下换热管材料的屈服强度Mpa 220R t
eL =（δ≤16mm ）
查表，设计温度100℃下换热管材料的弹性模量Mpa 197000E t =
查表，换热管材料在沿长度平均的金属温度50℃下弹性模量：
Mpa 199500E tm =
查表，在金属温度20℃~50℃范围内，换热管材料平均线膨胀系数：
℃）（α??=mm /mm 10112.15
-t
螺柱材料：35CrMoA
查表12，室温下螺柱材料的许用应力Mpa 228σ][b =
查表12，设计温度100℃下螺柱材料的许用应力Mpa 206σ][t
b =
三、管板计算
a. 确定管板布管方式及各元件结构尺寸
换热管为转角正三角形排列
换热管中心距S=48mm 壳程圆筒计算厚度δ=
mm 207.4632
.211892600
632.2p ]2[D p s t
c i s =-???=-φσ 壳程圆筒设计厚度m m 2.512.4C 2=+=+δ
按GB713—2014 钢板负偏差：C 1=
按照GB/T 151 表7-1，对于不可抽管束的固定管板式热交换器，其壳程圆筒最小厚度（包含1mm 腐蚀裕量）为10mm ，取δs =16mm
b. 计算α、A 、A 1、A s 、K t 、λ、Q 、β、∑s 、∑t 、t cr σ][、A t 、D t 、ρt 一根换热管管壁金属的横截面积α=2
t 08.226)238(214.3)(mm d t =-??=-δπδ
壳程圆筒内径横截面积2522
1083.24
60014.34mm D A i ?=?==π 管板开孔后的面积252
5
2
11079.14
3814.3921083.24mm d n A A ?=??-?=-=π 圆筒壳壁金属横截面积()()2
41009.3166001614.3mm D A s i s s ?=+??=+=δπδ
设管板名义厚度mm n 56=δ，换热管伸出管板长度为 换热管有效长度（两管板内侧间距）：
()()mm L L n 28855.156230005.120=+?-=+-=δ
管束模数Mpa LD na E K i t t 96.4510
09.3288508
.226921970004
=????==
系数6325.010
83.21079.155
1=??==A A λ
壳体不带波形膨胀节时，换热管束与圆筒刚度比：
系数5240.90748.12/1154/==i l cr
i l C cr r /＞
c. 对于其延长部分兼作法兰的管板，计算M m
，按GB —2011第7章确定M p
，取p t
作为法兰计算压力。
垫片接触面宽度()mm N 192/715753=-= 按GB —2011 表 7-1 计算： 垫片基本密封宽度mm N b 5.92
1920===
mm b 4.60＞，垫片有效密封宽度mm b b 8.75.953.253.20=?==
按GB —2011 中 b ）规定，垫片压紧力作用中心圆直径：
mm b D D G 4.6378.7265324=?-=-=
按GB —2011 表7-4： 垫片压紧力的力臂mm D D L G b G 8.382
4
.6377152=-=-=
查GB —2011 表 7-2，垫片系数m=3，比压力y=69Mpa
预紧状态下需要的最小螺柱载荷：
N by D W G a 61008.1698.74.63714.314.3?=???==
操作状态下需要的最小螺柱载荷：
t G t G p bmp D p D W 28.6785.02
+=
438.74.63728.6632.24.637785.02
????+??= N 6
1021.1?=
预紧状态下需要的最小螺柱面积[]26
12.46492281006.1mm W A b
a
a =?==
σ
操作状态下需要的最小螺柱面积[]2361087.5206
1021.1mm W A t b
p
p ?=?==
σ
需要的螺柱面积2
3
3
1087.5}1087.5,12.4649max{},max{mm A A A p a m ?=?==
基本法兰力矩[]mm N L A M b G m m ??=???=?=7
31019.52288.381087.5σ
内压引起的作用于法兰内径截面上的轴向力
d. 假定管板计算厚度δ，计算f ~
f f
f
h s f f
K K K K k k k K b 和、、、、ω、ω、、、、、δ”’”
’
’
e. 按f ~
f K K 和查管板第一弯矩系数m 1、系数G 2，计算系数ψ 查GB/T 151—2014
图7-12得m 1=
f. 管板第二弯矩系数m 2 按Q K f 和查GB/T 151—2014图
7-14 a 得 m 2=
g. 对于其延长部分兼作法兰的管板，计算M 1、ξ、~
M Δ、f ~
M Δ，由GB/T 151—2014图7-15按K 和Q 查G 3。
h. 计算换热管与壳程圆筒的热膨胀变形差γ和系数c 1~c 6
热交换器温度控制系统 一．控制系统组成 由换热器出口温度控制系统流程图1可以看出系统包括换热器、热水炉、控制冷流体的多级离心泵，变频器、涡轮流量传感器、温度传感器等设备。 图1换热器出口温度控制系统流程图 控制过程特点：换热器温度控制系统是由温度变送器、调节器、执行器和被控对象（出口温度）组成闭合回路。被调参数（换热器出口温度）经检验元件测量并由温度变送器转换处理获得测量信号c，测量值c与给定值r的差值e送入调节器，调节器对偏差信号e进行运算处理后输出控制作用u。 二、设计控制系统选取方案 根据控制系统的复杂程度，可以将其分为简单控制系统和复杂控制系统。其中在换热器上常用的复杂控制系统又包括串级控制系统和前馈控制系统。对于控制系统的选取，应当根据具体的控制对象、控制要求，经济指标等诸多因素，选用合适的控制系统。以下是通过对换热器过程控制系统的分析，确定合适的控制系统。
换热器的温度控制系统工艺流程图如图2所示，冷流体和热流体分别通过换热器的壳程和管程，通过热传导，从而使热流体的出口温度降低。热流体加热炉加热到某温度，通过循环泵流经换热器的管程，出口温度稳定在设定值附近。冷流体通过多级离心泵流经换热器的壳程，与热流体交换热后流回蓄电池，循环使用。在换热器的冷热流体进口处均设置一个调节阀，可以调节冷热流体的大小。在冷流体出口设置一个电功调节阀，可以根据输入信号自动调节冷流体流量的大小。多级离心泵的转速由便频器来控制。 换热器过程控制系统执行器的选择考虑到电动调节阀控制具有传递滞后大，反应迟缓等缺点，根具离心泵模型得到通过控制离心泵转速调节流量具有反应灵敏，滞后小等特点，而离心泵转速是通过变频器调节的，因此，本系统中采用变频器作为执行器。 图2换热器的温度控制系统工艺流程图 引起换热器出口温度变化的扰动因素有很多，简要概括起来主要有： （1）热流体的流量和温度的扰动，热流体的流量主要受到换热器入口阀门的开度和循环泵压头的影响。热流体的温度主要受到加热炉加热温度和管路散热的影响。 （2 ）冷流体的流量和温度的扰动。冷流体的流量主要受到离心泵的压头、转速
化工原理课程设计 设计题目：列管式换热器的设计班级：09化工 设计者：陈跃 学号：20907051006 设计时间：2012年5月20 指导老师：崔秀云
目录 概述 1.1.换热器设计任务书 .................................................................... - 7 - 1.2换热器的结构形式 .................................................................. - 10 - 2.蛇管式换热器 ........................................................................... - 11 - 3.套管式换热器 ........................................................................... - 11 - 1.3换热器材质的选择 .................................................................. - 11 - 1.4管板式换热器的优点 .............................................................. - 13 - 1.5列管式换热器的结构 .............................................................. - 14 - 1.6管板式换热器的类型及工作原理............................................ - 16 - 1.7确定设计方案.......................................................................... - 17 - 2.1设计参数................................................................................. - 18 - 2.2计算总传热系数...................................................................... - 19 - 2.3工艺结构尺寸.......................................................................... - 19 - 2.4换热器核算 ............................................................................. - 21 - 2.4.1．换热器内流体的流动阻力 (21) 2.4.2.热流量核算 (22)
管壳式换热器的设计和选用的计算步骤 设有流量为m h的热流体，需从温度T1冷却至T2，可用的冷却介质入口温度t1，出口温度选定为t2。由此已知条件可算出换热器的热流量Q和逆流操作的平均推动力 。根据传热速率基本方程： 当Q和已知时，要求取传热面积A必须知K和则是由传热面积A的大小和换热器 结构决定的。可见，在冷、热流体的流量及进、出口温度皆已知的条件下，选用或设计换热器必须通过试差计算，按以下步骤进行。 初选换热器的规格尺寸 初步选定换热器的流动方式，保证温差修正系数大于0.8，否则应改变流动方式，重 新计算。计算热流量Q及平均传热温差△t m，根据经验估计总传热系数K估，初估传热面积A 选取管程适宜流速，估算管程数，并根据A估的数值，确定换热管直径、长度及排列。 计算管、壳程阻力在选择管程流体与壳程流体以及初步确定了换热器主要尺寸的基础上，就可以计算管、壳程流速和阻力，看是否合理。或者先选定流速以确定管程数N P和折流板间距B再计算压力降是否合理。这时N P与B是可以调整的参数，如仍不能满足要求，可另选壳径再进行计算，直到合理为止。 核算总传热系数 分别计算管、壳程表面传热系数，确定污垢热阻，求出总传系数K计，并与估算时所取用的传热系数K估进行比较。如果相差较多，应重新估算。 计算传热面积并求裕度 根据计算的K计值、热流量Q及平均温度差△t m，由总传热速率方程计算传热面积A0，一般应使所选用或设计的实际传热面积A P大于A020%左右为宜。即裕度为20%左右，裕度的计算式为： 某有机合成厂的乙醇车间在节能改造中，为回收系统内第一萃取塔釜液的热量，用其釜液将原料液从95℃预热至128℃，原料液及釜液均为乙醇，水溶液，其操作条件列表如下： 表4-18设计条件数据
热交换器设计计算 一、基本参数 管板与管箱法兰、壳程圆筒纸之间的连接方式为e 型 热交换器公称直径DN600，即D i =600mm 换热管规格φ38?2，L 0=3000mm 换热管根数n=92 管箱法兰采用整体非标法兰 管箱法兰/壳体法兰外直径D f =760mm 螺柱孔中心圆直径D b =715mm 壳体法兰密封面尺寸D 4=653mm 二、受压元件材料及数据 以下数据查自GB 150.2—2011； 管板、法兰材料：16Mn 锻件 NB/T 47008—2010 管板设计温度取 10℃ 查表9，在设计温度100℃下管板材料的许用应力： =t r σ][178Mpa （δ≤100mm ） 查表B.13，在设计温度100℃壳体/管箱法兰/管板材料的弹性模量： Mpa 197000 E E E p f f ===’’’ 壳程圆筒材料：Q345R GB 713 壳程圆筒的设计温度为壳程设计温度 查表2，在设计温度100℃下壳程圆筒材料的许用应力： =t c σ][189Mpa （3mm ＜δ≤16mm ） 查表B.13，在设计温度10℃下壳程圆筒材料的弹性模量Mpa 197000E s = 查表B.14在金属温度20℃~80℃范围内，壳程圆筒材料平均线膨胀系数： ℃） （α??=mm /mm 10137.15-s 管程圆筒材料：Q345R GB 713 管程圆筒的设计温度为壳程设计温度 按GB/T 151—2014 中7.4.6.1规定，管箱圆筒材料弹性模量，当管箱法兰采用长颈对焊法兰时，取管箱法兰的材料弹性模量，即Mpa 197000E h = 换热管材料：20号碳素钢管 GB 9948 换热管设计温度取100℃ 查表6，在设计温度100℃下换热管材料的许用应力Mpa 147σ][t t =（δ≤16mm ） 查表B.3，设计温度100℃下换热管材料的屈服强度Mpa 220R t eL =（δ≤16mm ）
热交换器的选型和设计指南
目录 1 概述 (1) 2 换热器的分类及结构特点。 (1) 3 换热器的类型选择 (2) 4 无相变物流换热器的选择 (11) 5 冷凝器的选择 (13) 6 蒸发器的选择 (14) 7 换热器的合理压力降 (17) 8 工艺条件中温度的选用 (18) 9 管壳式换热器接管位置的选取 (19) 10 结构参数的选取 (19) 11 管壳式换热器的设计要点 (23) 12 空冷器的设计要点 (32) 13 空冷器设计基础数据 (35)
1 概述 本工作指南为工艺系统工程师提供换热器的选型原则和工艺参数的选取及计算方法。 2 换热器的分类及结构特点。 表 2－1 换热器的结构分类
3 换热器的类型选择 换热器的类型很多，每种型式都有特定的应用范围。在某一种场合下性能很好的换热器，如果换到另一种场合可能传热效果和性能会有很大的改变。 因此，针对具体情况正确地选择换热器的类型，是很重要的。换热器选型时需要考虑的因素是多方面的，主要有: 1) 热负荷及流量大小 2) 流体的性质 3) 温度、压力及允许压降的范围 4) 对清洗、维修的要求 5) 设备结构、材料、尺寸、重量 6) 价格、使用安全性和寿命 在换热器选型中，除考虑上述因素外，还应对结构强度、材料来源、加工条件、密封性、安全性等方面加以考虑。所有这些又常常是相互制约、相互影响的，通过设计的优化加以解决。针对不同的工艺条件及操作工况，我们有时使用特殊型式的换热器或特殊的换热管，以实现降低成本的目的。因此，应综合考虑工艺条件和机械设计的要求，正确选择合适的换热器型式来有效地减少工艺过程的能量消耗。对工程技术人员而言，在设计换热器时，对于型式的合理选择、经济运行和降低成本等方面应有足够的重视，必要时，还得通过计算来进行技术经济指标分析、投资和操作费用对比，从而使设计达到该具体条件下的最佳设计。 3.1管壳式换热器 管壳式换热器的应用范围很广，适应性很强，其允许压力可以从高真空到41.5MPa，温度可以从-100°C以下到 1100°C高温。此外，它还具有容量
列管式换热器的设计和选用的计算步骤 设有流量为m h的热流体，需从温度T1冷却至T2，可用的冷却介质入口温度t1，出口温度选定为t2。由此已知条件可算出换热器的热流量Q和逆流操作的平均推动力。根据 传热速率基本方程： 当Q和已知时，要求取传热面积A必须知K和则是由传热面积A的大小和换热器结构决定的。可见，在冷、热流体的流量及进、出口温度皆已知的条件下，选用或设计换 热器必须通过试差计算，按以下步骤进行。 ◎初选换热器的规格尺寸 ◆ 初步选定换热器的流动方式，保证温差修正系数大于0.8，否则应改变流动方式， 重新计算。 ◆ 计算热流量Q及平均传热温差△t m，根据经验估计总传热系数K估，初估传热面积A 估。 ◆ 选取管程适宜流速，估算管程数，并根据A估的数值，确定换热管直径、长度及排 列。◎计算管、壳程阻力 在选择管程流体与壳程流体以及初步确定了换热器主要尺寸的基础上，就可以计算管、壳程流速和阻力，看是否合理。或者先选定流速以确定管程数N P和折流板间距B再计算压力降是否合理。这时N P与B是可以调整的参数，如仍不能满足要求，可另选壳径再进行计 算，直到合理为止。 ◎核算总传热系数 分别计算管、壳程表面传热系数，确定污垢热阻，求出总传系数K计，并与估算时所取用的传热系数K估进行比较。如果相差较多，应重新估算。 ◎计算传热面积并求裕度 根据计算的K计值、热流量Q及平均温度差△t m，由总传热速率方程计算传热面积A0，一般应使所选用或设计的实际传热面积A P大于A020%左右为宜。即裕度为20%左右，裕度的 计算式为： 某有机合成厂的乙醇车间在节能改造中，为回收系统内第一萃取塔釜液的热量，用其釜液将原料液从95℃预热至128℃，原料液及釜液均为乙醇，水溶液，其操作条件列表如下： 表4-18 设计条件数据 物料流量 kg/h 组成（含乙醇量） mol% 温度℃操作压力 MPa 进口出口 釜液 3.31450.9
根据给定的原始条件，确定各股物料的进出口温度，计算换热器所需的传热面积，设计换热器的结构和尺寸，并要求核对换热器压强降是否符合小于30 kPa的要求。各项设计均可参照国家标准或是行业标准来完成。具体项目如下：设计要求： =0.727Χ10-3Pa.s 密度ρ=994kg/m3粘度μ 2 导热系数λ=62.6Χ10-2 W/(m.K) 比热容Cpc=4.184 kJ/(kg.K) 苯的物性如下： 进口温度：80.1℃出口温度：40℃ =1.15Χ10-3Pa.s 密度ρ=880kg/m3粘度μ 2 导热系数λ=14.8Χ10-2 W/(m.K) 比热容Cpc=1.6 kJ/(kg.K) 苯处理量：1000t/day=41667kg/h=11.57kg/s 热负荷：Q=WhCph（T2-T1）=11.57×1.6×1000×(80.1-40)=7.4×105W 冷却水用量：Wc=Q/[c pc(t2-t1)]=7.4×105/[4.184×1000×(38-30)]=22.1kg/s
4、传热面积的计算。 平均温度差 确定R和P值 查阅《化工原理》上册203页得出温度校正系数为0.8，适合单壳程换热器，平均温度差为 △tm=△t’m×0.9=27.2×0.9=24.5 由《化工原理》上册表4-1估算总传热系数K（估计）为400W/（m2·℃） 估算所需要的传热面积： S0==75m2 5、换热器结构尺寸的确定，包括： （1）传热管的直径、管长及管子根数； 由于苯属于不易结垢的流体，采用常用的管子规格Φ19mm×2mm 管内流体流速暂定为0.7m/s 所需要的管子数目：，取n为123 管长：=12.9m 按商品管长系列规格，取管长L=4.5m，选用三管程 管子的排列方式及管子与管板的连接方式: 管子的排列方式，采用正三角形排列；管子与管板的连接，采用焊接法。（2）壳体直径； e取1.5d0，即e=28.5mm D i=t(n c—1)+2e=19×(—1)+2×28.5=537.0mm，按照标准尺寸进行整圆，壳体直径为600mm。此时长径比为7.5，符合6-10的范围。
第2章工艺计算 2.1设计原始数据 表2—1 2.2管壳式换热器传热设计基本步骤 （1）了解换热流体的物理化学性质和腐蚀性能 （2）由热平衡计算的传热量的大小，并确定第二种换热流体的用量。 （3）确定流体进入的空间 （4）计算流体的定性温度，确定流体的物性数据 （5）计算有效平均温度差，一般先按逆流计算，然后再校核 （6）选取管径和管内流速 （7）计算传热系数，包括管程和壳程的对流传热系数，由于壳程对流传热系数与壳径、管束等结构有关，因此，一般先假定一个壳程传热系数，以计算K，然后再校核 （8）初估传热面积，考虑安全因素和初估性质，常采用实际传热面积为计算传热面积值的1.15~1.25倍 l （9）选取管长 （10）计算管数 N T （11）校核管内流速，确定管程数 （12）画出排管图，确定壳径 D和壳程挡板形式及数量等 i （13）校核壳程对流传热系数 （14）校核平均温度差 （15）校核传热面积 （16）计算流体流动阻力。若阻力超过允许值，则需调整设计。 2.3 确定物性数据 2.3.1定性温度 由《饱和水蒸气表》可知，蒸汽和水在p=7.22MPa、t>295℃情况下为蒸汽，所以在不考虑开工温度、压力不稳定的情况下，壳程物料应为蒸汽，故壳程不存在相变。
对于壳程不存在相变，其定性温度可取流体进出口温度的平均值。其壳程混合气体的平均温度为： t=420295 357.5 2 + =℃（2-1） 管程流体的定性温度： T=310330 320 2 + =℃ 根据定性温度，分别查取壳程和管程流体的有关物性数据。 2.3.2 物性参数 管程水在320℃下的有关物性数据如下：【参考物性数据无机表1.10.1】 表2—2 壳程蒸气在357.5下的物性数据[1]：【锅炉手册饱和水蒸气表】 表2—3 2.4估算传热面积 2.4.1热流量
结构设计 管箱设计 参照标准GB151-2014 壳体内径DN=450mm，材料为Q235,许用应力[δ]=125Mpa,壳体厚度δ=8mm，采用卷制。 接管 管程接管：Ф159×8，无缝钢管，材料为10号钢，L=100mm。 壳程接管：Ф219×8，无缝钢管，材料为10号钢，L=100mm。 管板 固定管板材料为Q235 Pg=1.6Mpa，厚度b=40mm。 具体尺寸(:mm) DN D D1 D2 D3 D4 D5 d2 450 565 530 500 447 487 450 18 螺栓规格数量 b f b P s P t M16 24 30 40 0.6 1.0
折流板 选取弓形折流板，上下缺口，材料Q235，缺口高度h=112.5mm，板间距l s =237.5mm, 进出口板间距L s,i =l s,o =260mm，厚度δ=6mm，外径D b=446.5mm，折流板数目9，经 计算换热与结构均符合要求。 拉杆 材料为Q235，选用Ф=16的拉杆4根，具体位置及装配方式见装配图，一端与管板采用螺纹连接，另一端用螺母固定在折流板上。 封头 选用材料为16Mn的椭圆形标准封头，取壁厚8mm。 H=137 h=25 D i =450 分程隔板 选用材料Q235，厚度为8mm,宽450mm，长489mm，一端为和封头形状相同的圆冠，另一端为平面，分程隔板焊于管箱内。 支座(JB-T4712.1-2007） DN450 120包角焊制，单筋，带垫板 L 1 b 1 δ 1 δ 2 b 3 δ 3 弧长 b 4 δ 4 e L 2 420 120 8 8 96 8 540 200 6 48 290
热交换器的选型和设计指南 1概述 (2) 2换热器的分类及结构特点。 (2) 3换热器的类型选择 (3) 4无相变物流换热器的选择 (12) 5冷凝器的选择 (14) 6蒸发器的选择 (15) 7换热器的合理压力降 (18) 8工艺条件中温度的选用 (19) 9管壳式换热器接管位置的选取 (19) 10结构参数的选取 (20) 11管壳式换热器的设计要点 (23) 12空冷器的设计要点 (31) 13空冷器设计基础数据 (34)
1概述 本工作指南为工艺系统工程师提供换热器的选型原则和工艺参数的选取及计算方法2换热器的分类及结构特点。 表2- 1换热器的结构分类
3换热器的类型选择 换热器的类型很多，每种型式都有特定的应用范围。在某一种场合下性能很好的换热器，如果换到另一种场合可能传热效果和性能会有很大的改变。 因此，针对具体情况正确地选择换热器的类型，是很重要的。换热器选型时需要考虑的 因素是多方面的，主要有： 1）热负荷及流量大小 2）流体的性质 3）温度、压力及允许压降的范围 4）对清洗、维修的要求 5）设备结构、材料、尺寸、重量 6）价格、使用安全性和寿命 在换热器选型中，除考虑上述因素外，还应对结构强度、材料来源、加工条件、密封性、 安全性等方面加以考虑。所有这些又常常是相互制约、相互影响的，通过设计的优化加以解决。针对不同的工艺条件及操作工况，我们有时使用特殊型式的换热器或特殊的换热管，以实现降低成本的目的。因此，应综合考虑工艺条件和机械设计的要求，正确选择合适的换热器型式来有效地减少工艺过程的能量消耗。对工程技术人员而言，在设计换热器时，对于型式的合理选择、经济运行和降低成本等方面应有足够的重视，必要时，还得通过计算来进行技术经济指标分析、投资和操作费用对比，从而使设计达到该具体条件下的最佳设计。 3.1管壳式换热器 管壳式换热器的应用范围很广，适应性很强，其允许压力可以从高真空到41.5MPa,温度可以从-100 °C以下到1100 °C高温。此外，它还具有容量大、结构简单、造价低廉、清洗方
热交换器设计 在采用一体化布置的高温气冷堆中，为了使预应力混凝土压力容器体积不致过大，蒸汽发生器应尽量紧凑，严格限制受热面空间布置，并要求其具有较高的功率密度。因此，一体化布置的高温气冷反应堆主要选用直流型多头螺旋管式蒸汽发生器。 本文从实际工程设计出发，对多头螺旋管式蒸汽发生器的设计进行了研究，提出了多头螺旋管束受热面结构的设计方法，推荐了螺旋管内外的传热系数和压降的计算关系式。根据所提出设计方法和螺旋管内外的传热系数和压降的计算关系式对260MW蒸汽发生器进行了设计计算。 由于螺旋管具有占地面积小、传热系数大、结构紧凑、易于清洗、污垢热阻小等优点，不仅在核反应堆，而且在直流锅炉、急冷锅炉、各种石油化工设备中的换热器，热交换器都有相当广泛的应用。因此本文得到的结果不仅适用于高温气冷反应堆的蒸汽发生器，而且适用于各种工业设备中的螺旋管式换热器和螺旋管式热交换器。 - I -
- II - 主要符号表 英 文 字 母 pf c 液体比热，W /kg ℃； D 螺旋直径，m ； c D 中心柱直径，m ； d D 套筒直径，m ； d 管子外径，m ； i d 管子内径，m ； aeff n i F F F ,, 所示的修正系数，无因次； G 质量流速，kg/sm 2； H 管束高度，m ； h 螺旋管导程，m ； mac h 对流放热系数，W/m 2℃； mic h 核沸腾放热系数，W/m 2℃； f K 液体的导热系数，W/m ℃； L 螺旋管长度，m ； M 头数，个； Nu 努塞尔特数，无因次； g Nu 汽相努塞尔特数，无因次； n 轴向方向管子排数，个； w g ,Pr 管壁温度确定的汽相pr 数，无因次； Pr 普朗特数，无因次； Re 雷诺数，无因次；
换热器设计指南 1总贝!I i.i目的 为规范本公司工艺设计人员设计管壳式换热器及校核管壳式换热器而编制。 1. 2范围 1.2.1本规定规定了管壳式换热器的选型、设计、校核及材料选择。 1.2.2本规定适用于本公司所有的管壳式换热器。 1.3规范性引用文件 下列文件中的条款通过本规定的引用而成为本规定的条款，凡注日期的应用文件，其随后所有的修改单或修改版均不适用本规定。凡不注日期或修改号 (版次)的引用文件，其最新版本适用于本规定。 GB150-1999钢制压力容器 GB151-1999管壳式换热器 HTRI设计手册 Shell & tube heat exchangers ------- JGC 石油化工设计手册第3卷——化学工业出版社(2002) 换热器设计手册——中国石化出版社(2004) 换热器设计手册——化学工业出版社(2002) Shell and Tube Heat Exchangers Technical Specification ---------- SHESLL (2004) SHELL AND TUBE HEAT EXCHANGERS——BP (1997) Shell and Tube Exchanger Design and Selection -------- HEVRON COP. (1989)
HEAT EXCHANGERS——FLUOR DANIEL (1994) Shell and Tube Heat Exchangers ------- TOTAL (2002) 管壳式换热器工程规定——SEI (2005) 2设计基础 2. 1传热过程名词定义 2.1.1无相变过程 加热：用工艺流体或其他热流体加热另一工艺流体的过程。 冷却：用工艺流体、冷却水或空气等冷剂冷却另一工艺流体的过程。 换热：用工艺流体加热或冷却另外一股工艺流体的过程。 2.1.2沸腾过程 在传热过程中存在着相的变化一液体加热沸腾后一部分变为汽相。此时除显热传递外，还有潜热的传递。 池沸过程：用工艺流体、水蒸汽或其他热流体加热汽化大容积设备中的工艺流体过程。 流动沸腾：用工艺流体、水蒸汽或其他热流体加热汽化狭窄流道中的工艺流体过程。 2.1.3冷凝过程 部分或全部流体被冷凝为液相，热流体的显热和潜热被冷流体带走，这一相变过程叫冷凝过程。 纯蒸汽或混合蒸汽冷凝：用工艺流体、冷却水或空气，全部或部分冷凝另一工艺流体。 有不凝气的冷凝：用工艺流体、冷却水或空气，部分冷凝工艺流体和同时冷却不凝性气体。 2.2换热器的术语及分类 2.2.1术语及定义 换热器装置：为某个可能包括可替换操作条件的特定作业的一个或多个换热器； 位号：设计人员对某一换热器单元的识别号； 有效表面：进行热交换的管子外表面积； 管程：介质流经换热管内的通道及与其相贯通部分； 壳程：介质流经换热管外的通道及与其相贯通部分；
绪论 1. 2.热交换器的分类： 1）按照材料来分：金属的，陶瓷的，塑料的，是摸的，玻璃的等等 2）按照温度状况来分：温度工况稳定的热交换器，热流大小以及在指定热交换区域内的温度不随时间而变；温度工况不稳定的热交换器，传热面上的热流和温度都随时间改变。3）按照热流体与冷流体的流动方向来分：顺流式，逆流式，错流式，混流式 4）按照传送热量的方法来分：间壁式，混合式，蓄热式 恒在壁的他侧流动，两种流体不直接接触，热量通过壁面而进行传递。 过时，把热量储蓄于壁内，壁的温度逐渐升高；而当冷流体流过时，壁面放出热量，壁的温度逐渐降低，如此反复进行，以达到热交换的目的。 第一章 1.Mc1℃是所需的热量，用W表示。两种流体在热交换器内的温度变化与他们的热容量成反比；即热容量越大，流体温度变化越小。 2.W—对应单位温度变化产生的流动流体的能量存储速率。 4.顺流和逆流情况下平均温差的区别：在顺流时，不论W1、W2值的大小如何，总有μ＞０，因而在热流体从进口到出口的方向上，两流体间的温差△t总是不断降低；而对于逆流，沿着热流体进口到出口方向上，当W1＜W2时，μ＞０，△t不断降低，当W1＞W2时，μ＜０，△t不断升高。 5.P（定义式P12） 物理意义：流体的实际温升与理论上所能达到的最大温升比，所以只能小于1。 6.R—冷流体的热容量与热流体的热容量之比。（定义式P12） 7.从φ值的大小可看出某种流动方式在给定工况下接近逆流的程度。除非处于降低壁温的目的，否则最好使φ＞0.9，若φ＜0.75就认为不合理。 （P22 例1.1） 8.所谓Qmax是指一个面积为无穷大且其流体流量和进口温度与实际热交换器的流量和进口温度相同的逆流型热交换器所能达到的传热量的极限值。 9.实际传热量Q与最大可能传热量Qmaxε表示，即ε=Q/Qmax。意义：以温度形式反映出热、冷流体可用热量被利用的程度。 10.根据ε的定义，它是一个无因次参数，一般小于1。其实用性在与：若已知ε及t1′、t2′时，就可很容易地由Q=εW min(t1′-t2′)确定热交换器的实际传热量。 11.带翅片的管束，在管外侧流过的气体被限制在肋片之间形成各自独立的通道，在垂直于 流动方向上（横向）不能自由运动，也就不可能自身进行混合，
换热器设计计算步骤 1. 管外自然对流换热 2. 管外强制对流换热 3. 管外凝结换热 已知：管程油水混合物流量 G ( m 3/d)，管程管道长度 L (m)，管子外径do (m)， 管子内径di (m)，热水温度 t ℃， 油水混合物进口温度 t 1’, 油水混合物出口温度 t 2” ℃。 1. 管外自然对流换热 1.1 壁面温度设定 首先设定壁面温度，一般取热水温度和油水混合物出口温度的平均值，t w ℃， 热水温度为t ℃，油水混合进口温度为'1t ℃，油水混合物出口温度为"1t ℃。 "w 11 t ()2 t t =+ 1.2 定性温度和物性参数计算 管程外为水，其定性温度为1()K -℃ 21 ()2 w t t t =+ 管程外为油水混合物，定性温度为'2t ℃ ''"2111 ()2t t t =+ 根据表1油水物性参数表，可以查得对应温度下的油水物性参数值 一般需要查出的为密度ρ (3/kg m ),导热系数λ(/())W m K ?，运动粘度2(/)m s ，体积膨胀系数a 1()K -，普朗特数Pr 。
表1 油水物性参数表 水 t ρ λ v a Pr 10 999.7 0.574 0.000001306 0.000087 9.52 20 998.2 0.599 0.000001006 0.000209 7.02 30 995.6 0.618 0.000000805 0.000305 5.42 40 992.2 0.635 0.000000659 0.000386 4.31 50 998 0.648 0.000000556 0.000457 3.54 60 983.2 0.659 0.000000478 0.000522 2.99 70 997.7 0.668 0.000000415 0.000583 2.55 80 971.8 0.674 0.000000365 0.00064 2.21 90 965.3 0.68 0.000000326 0.000696 1.95 100 958.4 0.683 0.000000295 0.00075 1.75 油 t ρ λ v a Pr 10 898.8 0.1441 0.000564 6591 20 892.7 0.1432 0.00028 0.00069 3335 30 886.6 0.1423 0.000153 1859 40 880.6 0.1414 9.07E-05 1121 50 874.6 0.1405 5.74E-05 723 60 868.8 0.1396 3.84E-05 493 70 863.1 0.1387 0.000027 354 80 857.4 0.1379 1.97E-05 263 90 851.8 0.137 1.49E-05 203 100 846.2 0.1361 1.15E-05 160 1.3 设计总传热量和实际换热量计算 0m v Q Cq t Cq t ρ=?=?v v C q t C q t αρβρ=?+?油油水水 C 为比热容/()j kg K ?，v q 为总体积流量3 /m s ，αβ分别为在油水混合物中 油和水所占的百分比，t ?油水混合物温差，m q 为总的质量流量/kg s 。 实际换热量Q 0Q Q *1.1/0.9= 0.9为换热器效率，1.1为换热余量。 1.4 逆流平均温差计算
2、设计方案的选择 2．1换热器型式的选择 在乙醇精馏过程中塔顶一般采用的换热器为列管式换热器，故初步选定在此次设计中的换热器为列管式换热器。 列管式换热器的型式主要依据换热器管程与壳程流体的温度差来确定。在乙醇精馏的过程中乙醇是在常压饱和温度下冷凝，进口温度为76℃，出口温度为45。冷却介质为水，入口温度为24℃，出口温度为36℃，两流体的温度差不是很大，再根据概述中各种类型的换热器的叙述，综合以上可以选用固定管板式换热器。 2．2流体流速的选择 流体流速的选择涉及到传热系数、流动阻力及换热器结构等方面。增大流速，可加大对流传热系数，减少污垢的形成，使总传热系数增大；但同时使流动阻力加大，动力消耗增多；选择高流速，使管子的数目减小，对一定换热面积，不得不采用较长的管子或增加程数，管子太长不利于清洗，单程变为多程使平均传热温差下降。因此，一般需通过多方面权衡选择适宜的流速。表1至表3列出了常用的流速范围，可供设计时参考。选择流速时，应尽可能避免在层流下流动。 表1 管壳式换热器中常用的流速范围 流体的种类一般流体易结垢液体气体 流速，m/s 管程0.5 ~3.0 > 1.0 5.0 ~30 壳程0.2 ~1.5 > 0.5 3.0 ~15 表2 管壳式换热器中不同粘度液体的常用流速 液体粘度，mPa·s > 1500 1500 ~500 500 ~100 100 ~35 35 ~ 1 < 1 最大流速，m/s 0.6 0.75 1.1 1.5 1.8 2.4 表3 管壳式换热器中易燃、易爆液体的安全允许速度 液体名称乙醚、二硫化碳、苯甲醇、乙醇、汽油丙酮 安全允许速度，m/s < 1 < 2 ~3 < 10 由于使用的冷却介质是井水，比较容易结垢，乙醇则不易结垢。水和乙醇的粘度都较小，参考以上三个表格数据可以初步选定管程流速为0.9m/s，壳程流速为7m/s。 2．3流体出口温度的确定 冷却介质水的入口温度24℃，出口温度为36℃，故，可以求得水的定性温度为：Tm=30℃ 热流体乙醇在饱和温度下冷凝，故可以确定入口温度和出口温度相同，故乙醇的定性温度Tm=60.5℃。
X X X X 大学 《材料工程原理B》课程设计 设计题目： 5.5×104t/y热水冷却换热器设计 专业： ----------------------------- 班级： ------------- 学号： ----------- 姓名： ---- 日期： --------------- 指导教师： ---------- 设计成绩：日期：
换热器设计任务书
目录 1.设计方案简介 2.工艺流程简介 3.工艺计算和主体设备设计 4.设计结果概要 5.附图 6.参考文献
1.设计方案简介 1.1列管式换热器的类型 根据列管式换热器的结构特点，主要分为以下四种。以下根据本次的设计要求，介绍几种常见的列管式换热器。 （1）固定管板式换热器 这类换热器如图1-1所示。固定管板式换热器的两端和壳体连为一体，管子则固定于管板上，它的结余构简单；在相同的壳体直径内，排管最多，比较紧凑；由于这种结构式壳测清洗困难，所以壳程宜用于不易结垢和清洁的流体。当管束和壳体之间的温差太大而产生不同的热膨胀时，用使用管子于管板的接口脱开，从而发生介质的泄漏。 （2）U型管换热器 U型管换热器结构特点是只有一块管板，换热管为U型，管子的两端固定在同一块管板上，其管程至少为两程。管束可以自由伸缩，当壳体与U型环热管由温差时，不会产生温差应力。U型管式换热器的优点是结构简单，只有一块管板，密封面少，运行可靠；管束可以抽出，管间清洗方便。其缺点是管内清洗困难；哟由于管子需要一定的弯曲半径，故管板的利用率较低；管束最内程管间距大，壳程易短路；内程管子坏了不能更换，因而报废率较高。此外，其造价比管定管板式高10%左右。 （3）浮头式换热器 浮头式换热器的结构如下图1-3所示。其结构特点是两端管板之一不与外科固定连接，可在壳体内沿轴向自由伸缩，该端称为浮头。浮头式换热器的优点是党环热管与壳体间有温差存在，壳体或环热管膨胀时，互不约束，不会产生温差应力；管束可以从壳体内抽搐，便与管内管间的清洗。其缺点是结构较复杂，用材量大，造价高；浮头盖与浮动管板间若密封不严，易发生泄漏，造成两种介质的混合。
热交换器原理与设计 题型：填空20％名词解释（包含换热器型号表示法）20％ 简答10％计算（4题）50％ 0 绪论 ?热交换器：将某种流体的热量以一定的传热方式传递给他种流体的设备。(2013-2014学年第二学期考题[名词解释]) ?热交换器的分类：按照热流体与冷流体的流动方向分为：顺流式、逆流式、错流式、混流式 ?按照传热量的方法来分：间壁式、混合式、蓄热式。(2013-2014学年第二学期考题[填空]) 1 热交换器计算的基本原理（计算题） ?热容量（W＝Mc）：表示流体的温度每改变1℃时所需的热量?温度效率（P）：冷流体的实际吸热量与最大可能的吸热量的比率(2013-2014学年第二学期考题[名词解释]) ?传热有效度（ε）：实际传热量Q与最大可能传热量Q max之比2 管壳式热交换器 ?管程：流体从管内空间流过的流径。壳程：流体从管外空间流过的流径。 ?<1-2>型换热器：壳程数为1，管程数为2 ?卧式和立式管壳式换热器型号表示法（P43）(2013-2014学年第二学期考题[名词解释]) 记：前端管箱型式:A——平盖管箱B——封头管箱
壳体型式:E——单程壳体F——具有纵向隔板的双程壳体H——双分流 后盖结构型式:P——填料函式浮头 S——钩圈式浮头 U——U形管束 ?管子在管板上的固定：胀管法和焊接法 ?管子在管板上的排列：等边三角形排列（或称正六边形排列）法、同心圆排列法、正方形排列法，其中等边三角形排列方式是最合理的排列方式。(2013-2014学年第二学期考题[填空]) ?管壳式热交换器的基本构造：⑴管板⑵分程隔板⑶纵向隔板、折流板、支持板⑷挡板和旁路挡板⑸防冲板 ?产生流动阻力的原因：①流体具有黏性，流动时存在着摩擦，是产生流动阻力的根源；②固定的管壁或其他形状的固体壁面，促使流动的流体内部发生相对运动，为流动阻力的产生提供了条件。 ?热交换器中的流动阻力：摩擦阻力和局部阻力 ?管壳式热交换器的管程阻力：沿程阻力、回弯阻力、进出口连接管阻力 ?管程、壳程内流体的选择的基本原则：（P74） 管程流过的流体：容积流量小，不清洁、易结垢，压力高，有腐蚀性，高温流体或在低温装置中的低温流体。(2013-2014学年第二学期考题[简答])
列管式换热器设计的基本步骤 （一）新设计换热器的设计计算步骤 由化工工艺计算热负荷以确定换热器所需之传热速率，及流体进出口温度。确定流体计算所用的定性温度，查取与计算流体的物性数据，如定压比热容，重度或密度，粘度，导热系数等。 确定流体流入的空间，并确定两流体的流向，再进行平均温差的计算。选取管径和管内线速度。按经验数据选择传热系数值，或初步计算值，即先计算或估计管内管外流体的传热系数，再计算值。在计算管外流体时需先确定壳体直径，但此时结构与尺寸还未定。为方便起见，亦可假设管外的值，以计算值。根据初估的值再计算出传热面积。为安全起见取实际面积为初始计算值的倍。 进行总体结构设计。即选择管长，计算管数，排列管子，计算壳径，并根据系列尺寸进行圆整。不考虑管程分程时，应使管数及在管板上的排列与系列相同。 兴管程与壳程线速度，根据管内流速确定是否分程，若分程后影响到管板上管子的排列，则要重新考虑排列管子。兴管内管外传热系数，估计垢层热阻，复算传热系数。兴（修正）平均温差。 核算传热面积。若与初步计算的面积相符即可，若不相符，且相差较大，则需对管数、程数或管子长度等进行调整，重复的计算，直至计算相符。 计算管程与壳程的压力降。 （二）选型的计算步骤 以上的计算过程适合于一般设计之用，对于常见的石墨换热器，原化工部已制订了系列标准，提高了设计与制造的效率。一般情况下应该根据具体的工艺过程的要求，在石墨换热器系列中选择合适的型号，这时可按如下的方法进行计算与选型。 根据化工生产工艺过程要求的热负荷，选择流入空间，确定管内管外的流向，计算平均温差。根据生产经验数据初步估算所需之传热面积。根据初步估算之传热面积（并需考虑适当的裕度），在产品系列中选择热面积最为接近的型号。查阅所选定的定型产品结构参数，按其结构参数进行传热计算。即计算管程与壳程流体的流速，计算传热系数和，计算传热系数值，复算传热面积与所选产品型号是否相符（要求所选型号的面积比计算出的面积大）。若相差太大均需重新选型与重新复算，直到满足要求为止。最后仍需计算流体阻力，以评定操作中的经济性能。如果压力降太大，则需重新选型，直到传热要求与压力降要求均可满足为止。 九、关于块孔式石墨换热器传热计算中的一些问题 块孔式石墨换热器的传热计算与列管式有很多相似之处，例如它们的传热原理与传热系数的计算方法是一致的，可以采用式一类的关联式计算传热系数。在计算中应注意到孔道长度与孔道直径之比常翅小于，流体在孔道中不断改变运动方向，有强化传热的作用，因此应对传热系数的计算值乘上一个大于的修正系数。当该系数小于若不考虑修正，对计算结果影响也不大。此外，块孔换热器还有不少自身的特殊性。例如在平均温差计算的修正以及块孔传热壁厚度的计算中需予以特殊处理。平均温差的校正对于孔道平行型的石墨块孔，当由多个块孔单元组合成时，由于两种流体的流动方向是平行的，可以做成全逆流或全并流的形式。此外也可以做成一种流体为单程，另一种为多程的，或两种流体均为多程的。除全逆流和全并流不需进行平均温差的校正计算.之外，其余均可近似地按列管式换热器相应的流动方式进行平均温差的校正，即按图进行校正。对于孔道相互垂直型块孔石墨换热器的温差校正计算较为繁复。这是因为孔道相互垂直型块孔换热器就其某一块孔单元来说属于错流传热，而且两个流体均不自相混合，但就多个块孔单元组合后就形成如图所示的流向，所以总体上就不是简单的错流，而成为非常复杂的错流流动，这就不能按图所示的曲线来校正平均温差。这需要采用传热单元数（-）的方法进行。
列管式换热器的设计计算 1．流体流径的选择 哪一种流体流经换热器的管程，哪一种流体流经壳程，下列各点可供选择时参考(以固定管板式换 热器为例) (1) 不洁净和易结垢的流体宜走管内，以便于清洗管子。 (2) 腐蚀性的流体宜走管内，以免壳体和管子同时受腐蚀，而且管子也便于清洗和检修。 (3) 压强高的流体宜走管内，以免壳体受压。 (4) 饱和蒸气宜走管间，以便于及时排除冷凝液，且蒸气较洁净，冷凝传热系数与流速关系不大。 (5) 被冷却的流体宜走管间，可利用外壳向外的散热作用，以增强冷却效果。 (6) 需要提高流速以增大其对流传热系数的流体宜走管内，因管程流通面积常小于壳程，且可采用 多管程以增大流速。 (7) 粘度大的液体或流量较小的流体，宜走管间，因流体在有折流挡板的壳程流动时，由于流速和 流向的不断改变，在低Re(Re>100)下即可达到湍流，以提高对流传热系数。 在选择流体流径时，上述各点常不能同时兼顾，应视具体情况抓住主要矛盾，例如首先考虑流体的压强、防腐蚀及清洗等要求，然后再校核对流传热系数和压强降，以便作出较恰当的选择。 2. 流体流速的选择 增加流体在换热器中的流速，将加大对流传热系数，减少污垢在管子表面上沉积的可能性，即降低了污垢热阻，使总传热系数增大，从而可减小换热器的传热面积。但是流速增加，又使流体阻力增大，动力消耗就增多。所以适宜的流速要通过经济衡算才能定出。 此外，在选择流速时，还需考虑结构上的要求。例如，选择高的流速，使管子的数目减少，对一定的传热面积，不得不采用较长的管子或增加程数。管子太长不易清洗，且一般管长都有一定的标准； 单程变为多程使平均温度差下降。这些也是选择流速时应予考虑的问题。 3. 流体两端温度的确定 若换热器中冷、热流体的温度都由工艺条件所规定，就不存在确定流体两端温度的问题。若其中一个流体仅已知进口温度，则出口温度应由设计者来确定。例如用冷水冷却某热流体，冷水的进口温度可以根据当地的气温条件作出估计，而换热器出口的冷水温度，便需要根据经济衡算来决定。为了节省水量，可使水的出口温度提高些，但传热面积就需要加大；为了减小传热面积，则要增加水量。两者是相互矛盾的。一般来说，设计时可采取冷却水两端温差为5～10℃。缺水地区选用较大的温度 差，水源丰富地区选用较小的温度差。 4. 管子的规格和排列方法 选择管径时，应尽可能使流速高些，但一般不应超过前面介绍的流速范围。易结垢、粘度较大的液体宜采用较大的管径。我国目前试用的列管式换热器系列标准中仅有φ25×2.5mm及φ19×mm两种 规格的管子。 管长的选择是以清洗方便及合理使用管材为原则。长管不便于清洗，且易弯曲。一般出厂的标准钢管长为6m，则合理的换热器管长应为1.5、2、3或6m。系列标准中也采用这四种管长。此外，管长和壳径应相适应，一般取L/D为4～6(对直径小的换热器可大些)。 如前所述，管子在管板上的排列方法有等边三角形、正方形直列和正方形错列等，如第五节中图4－25所示。等边三角形排列的优点有:管板的强度高；流体走短路的机会少，且管外流体扰动较大，因而对流传热系数较高；相同的壳径内可排列更多的管子。正方形直列排列的优点是便于清洗列管的外壁，适用于壳程流体易产生污垢的场合；但其对流传热系数较正三角排列时为低。正方形错列排列则介于上述两者之间，即对流传热系数(较直列排列的)可以适当地提高。 管子在管板上排列的间距(指相邻两根管子的中心距)，随管子与管板的连接方法不同而异。通常，胀管法取t=(1.3～1.5)do，且相邻两管外壁间距不应小于6mm，即t≥(d+6)。焊接法取t=1.25do。 5. 管程和壳程数的确定当流体的流量较小或传热面积较大而需管数很多时，有时会使管内流速较低，因而对流传热系数较小。为了提高管内流速，可采用多管程。但是程数过多，导致管程流体
