换热器设计计算步骤
1. 管外自然对流换热
2. 管外强制对流换热
3. 管外凝结换热
已知：管程油水混合物流量 G ( m 3/d)，管程管道长度 L (m)，管子外径do (m)， 管子内径di (m)，热水温度 t ℃， 油水混合物进口温度 t 1’, 油水混合物出口温度 t 2” ℃。
1. 管外自然对流换热
1.1 壁面温度设定
首先设定壁面温度，一般取热水温度和油水混合物出口温度的平均值，t w ℃， 热水温度为t ℃，油水混合进口温度为'1t ℃，油水混合物出口温度为"1t ℃。
"w 11
t ()2
t t =+
1.2 定性温度和物性参数计算
管程外为水，其定性温度为1()K -℃
21
()2
w t t t =+
管程外为油水混合物，定性温度为'2t ℃
''"2111
()2t t t =+
根据表1油水物性参数表，可以查得对应温度下的油水物性参数值
一般需要查出的为密度ρ (3/kg m ),导热系数λ(/())W m K ?，运动粘度2(/)m s ，体积膨胀系数a 1()K -，普朗特数Pr 。
表1 油水物性参数表
水
t ρ
λ
v
a
Pr
10 999.7 0.574 0.000001306 0.000087 9.52 20 998.2 0.599 0.000001006 0.000209 7.02 30 995.6 0.618 0.000000805 0.000305 5.42 40 992.2 0.635 0.000000659 0.000386 4.31 50 998 0.648 0.000000556 0.000457 3.54 60 983.2 0.659 0.000000478 0.000522 2.99 70 997.7 0.668 0.000000415 0.000583 2.55 80 971.8 0.674 0.000000365 0.00064 2.21 90 965.3 0.68 0.000000326 0.000696 1.95 100
958.4
0.683
0.000000295
0.00075
1.75
油
t ρ
λ
v
a Pr
10 898.8 0.1441 0.000564
6591 20 892.7 0.1432 0.00028 0.00069
3335 30 886.6 0.1423 0.000153 1859 40 880.6 0.1414 9.07E-05 1121 50 874.6 0.1405 5.74E-05 723 60 868.8 0.1396 3.84E-05 493 70 863.1 0.1387 0.000027 354 80 857.4 0.1379 1.97E-05 263 90 851.8 0.137 1.49E-05 203 100
846.2
0.1361
1.15E-05
160
1.3 设计总传热量和实际换热量计算
0m v Q Cq t Cq t ρ=?=?v v C q t C q t αρβρ=?+?油油水水
C 为比热容/()j kg K ?，v q 为总体积流量3
/m
s ，αβ分别为在油水混合物中
油和水所占的百分比，t ?油水混合物温差，m q 为总的质量流量/kg s 。
实际换热量Q
0Q Q *1.1/0.9=
0.9为换热器效率，1.1为换热余量。
1.4 逆流平均温差计算
逆流平均温差ΔTn ℃，
max min
max
ln
min
n t t T t t ?-??=
?? 其中max t ?和min t ?分别为'1t t -和"1t t -中较大的差值和较小的差值
1.5 换热系数的初选
在计算中要对换热系数K 进行迭代，因此现初选换热系数K ’。
则初选传热面积F ’
'*'n Q
F T K =
?
总管数为t N ，'
**t o F N d L
π=
1.6 管程换热系数2h 计算
从传热学角度，管程内部属于强制对流换热。
管程流通面积2**224
i t d N a π= 管程流速22*3600*24
G
w a =
管程雷诺数2
Re i
d w ν
=（ν的数值是按照1.2中油水混合物定性温度对应查得的
数值）
根据Re 的大小判断管内油水混合物的流动状态为层流还是湍流 一般Re>104
，即为湍流，Re<104
则为层流。
(1) 管内油水混合物换热状态为湍流换热
0.80.023Re Pr n Nu =
加热流体时n=0.4，冷却流体时n=0.3
(2) 管内油水混合物换热状态为层流换热
1
3RePr 1.86()/i
Nu L d =
管程内换热系数2i
h Nu d λ
=
1.7 壳程换热系数1h 计算 壳程的换热为自然对流换热
3
2
ga tL Gr ν
?=
相关物性参数见1.2查表计算所得，g 为9.8.
(Pr)n Nu C Gr =
常数C 和n 的选取见表
2
壳程换热系数
1e
h Nu
d λ
=
当管外为纵向冲刷e d 为L ，当管外为横向冲刷e d 为0d
1.8 污垢热阻计算
水侧油污 20.00034r = 油水混合物油污10.00017r = 塑料导热系数 10.8λ= 钢管导热系数 43.6λ=
1.9 传热系数计算
0021211
1
1i i k d d r r h d h d λ=
????++++ ? ?????
计算所得值和前面1.5设计选取进行对比，如果一致则即为所求答案，如果不一致，则把计算所得代入1.5，再次计算。
2.0 管板计算
中心管排数 0.5
0 1.1t N N =
管间距 01.25s d =
管板直径00(1)4Ds s N d =-+
2. 管外凝结换热
1.1 壁面温度设定
首先设定壁面温度，一般取热水温度和油水混合物出口温度的平均值，t w ℃， 热水温度为t ℃，油水混合进口温度为'1t ℃，油水混合物出口温度为"1t ℃。
"w 11
t ()2
t t =+
1.2定性温度和物性参数计算
管程外为水，其定性温度为1()K -℃
21
()2
w t t t =+
管程外为油水混合物，定性温度为'2t ℃
''"2111
()2t t t =+
根据表1油水物性参数表，可以查得对应温度下的油水物性参数值
一般需要查出的为密度ρ (3/kg m ),导热系数λ(/())W m K ?，运动粘度2(/)m s ，体积膨胀系数a 1()K -，普朗特数Pr 。
表1 油水物性参数表
水
t ρ
λ
v
a
Pr
10 999.7 0.574 0.000001306 0.000087 9.52 20 998.2 0.599 0.000001006 0.000209 7.02 30 995.6 0.618 0.000000805 0.000305 5.42 40 992.2 0.635 0.000000659 0.000386 4.31 50 998 0.648 0.000000556 0.000457 3.54 60 983.2 0.659 0.000000478 0.000522 2.99 70 997.7 0.668 0.000000415 0.000583 2.55 80 971.8 0.674 0.000000365 0.00064 2.21 90 965.3 0.68 0.000000326 0.000696 1.95 100
958.4
0.683
0.000000295
0.00075
1.75
油
t ρ
λ
v
a Pr
10 898.8 0.1441 0.000564
6591 20 892.7 0.1432 0.00028 0.00069
3335 30 886.6 0.1423 0.000153 1859 40 880.6 0.1414 9.07E-05 1121 50 874.6 0.1405 5.74E-05 723 60 868.8 0.1396 3.84E-05 493 70 863.1 0.1387 0.000027 354 80 857.4 0.1379 1.97E-05 263 90 851.8 0.137 1.49E-05 203 100
846.2
0.1361
1.15E-05
160
1.3 设计总传热量和实际换热量计算
0m v Q Cq t Cq t ρ=?=?v v C q t C q t αρβρ=?+?油油水水
C 为比热容/()j kg K ?，v q 为总体积流量3
/m
s ，αβ分别为在油水混合物中
油和水所占的百分比，t ?油水混合物温差，m q 为总的质量流量/kg s 。
实际换热量Q
0Q Q *1.1/0.9=
0.9为换热器效率，1.1为换热余量。
1.4逆流平均温差计算
逆流平均温差ΔTn ℃，
max min
max
ln
min
n t t T t t ?-??=
?? 其中max t ?和min t ?分别为'1t t -和"1t t -中较大的差值和较小的差值
1.5 换热系数的初选
在计算中要对换热系数K 进行迭代，因此现初选换热系数K ’。
则初选传热面积F ’
'*'n Q F T K =
?
总管数为t N ，'
**t o F N d L
π=
1.6管程换热系数2h 计算
从传热学角度，管程内部属于强制对流换热。
管程流通面积2**224
i t d N a π= 管程流速22*3600*24
G
w a =
管程雷诺数2i
h Nu
d λ
=2
Re i
d w ν
=（ν的数值是按照1.2中油水混合物定性温度对
应查得的数值）
根据Re 的大小判断管内油水混合物的流动状态为层流还是湍流 一般Re>104，即为湍流，Re<104则为层流。
(3) 管内湍流换热
0.80.023Re Pr n Nu =
加热流体时n=0.4，冷却流体时n=0.3
(4) 管内层流换热
1
3RePr 1.86()/i
Nu L d =
管程内换热系数2i
h Nu
d λ
=
1.7壳程换热系数1h 计算 壳程的换热为凝结换热
0.25
2319.81.13()w r h t t L ρλ??
=??
-??
r 为对应蒸汽温度t 下的气化潜热
当蒸汽冲刷竖管壁，L 为管长。当蒸汽横向冲刷，L 为管道外径
1.8污垢热阻计算
水侧油污 20.00034r = 油水混合物油污10.00017r = 塑料导热系数 10.8λ= 钢管导热系数 43.6λ=
1.9传热系数计算
0021211
1
1i i k d d r r h d h d λ=
????++++ ? ?????
计算所得值和前面1.5设计选取进行对比，如果一致则即为所求答案，如果不一致，则把计算所得代入1.5，再次计算。
2.0 管板计算
中心管排数 0.5
0 1.1t N N =
管间距 01.25s d =
管板直径00(1)4Ds s N d =-+
3. 管外强制对流换热
3.1温度
油水混合进口温度为'1t ℃，油水混合物出口温度为"1t ℃。 管外热水进口温度为'2t ℃，管外热水进口温度为"2t ℃， 3.2定性温度和物性参数计算
管程外为水，其定性温度为1()K -℃
'"2221
()2
t t t =+
管程外为油水混合物，定性温度为'2t ℃
'"1111
()2t t t =+
根据表1油水物性参数表，可以查得对应温度下的油水物性参数值
一般需要查出的为密度ρ (3/kg m ),导热系数λ(/())W m K ?，运动粘度2(/)m s ，体积膨胀系数a 1()K -，普朗特数Pr 。
表1 油水物性参数表
水
t ρ
λ
v
a
Pr
10 999.7 0.574 0.000001306 0.000087 9.52 20 998.2 0.599 0.000001006 0.000209 7.02 30 995.6 0.618 0.000000805 0.000305 5.42 40 992.2 0.635 0.000000659 0.000386 4.31 50 998 0.648 0.000000556 0.000457 3.54 60 983.2 0.659 0.000000478 0.000522 2.99 70 997.7 0.668 0.000000415 0.000583 2.55 80 971.8 0.674 0.000000365 0.00064 2.21 90 965.3 0.68 0.000000326 0.000696 1.95 100
958.4
0.683
0.000000295
0.00075
1.75
油
t ρ λ v a Pr 10 898.8 0.1441 0.000564
6591 20 892.7 0.1432 0.00028 0.00069
3335 30 886.6 0.1423 0.000153 1859 40 880.6 0.1414 9.07E-05 1121 50 874.6 0.1405 5.74E-05 723 60 868.8 0.1396 3.84E-05 493 70 863.1 0.1387 0.000027 354 80 857.4 0.1379 1.97E-05 263 90 851.8 0.137 1.49E-05 203 100
846.2
0.1361
1.15E-05
160
3.3 设计总传热量和实际换热量计算
0m v Q Cq t Cq t ρ=?=?v v C q t C q t αρβρ=?+?油油水水
C 为比热容/()j kg K ?，v q 为总体积流量3
/m
s ，αβ分别为在油水混合物中
油和水所占的百分比，t ?油水混合物温差，m q 为总的质量流量/kg s 。
实际换热量Q
0Q Q *1.1/0.9=
0.9为换热器效率，1.1为换热余量。
3.4 逆流平均温差计算
逆流平均温差ΔTn ℃，
max min
max
ln
min
n t t T t t ?-??=
?? 其中max t ?和min t ?分别为''21t t -和""21t t -中较大的差值和较小的差值
3.5 换热系数的初选
在计算中要对换热系数K 进行迭代，因此现初选换热系数K ’。
则初选传热面积F ’
'*'n Q F T K =
?
总管数为t N ，'
**t o F N d L
π=
3.6 管程换热系数2h 计算
从传热学角度，管程内部属于强制对流换热。
管程流通面积2**224
i t d N a π= 管程流速22*3600*24
G
w a =
管程雷诺数2i
h Nu
d λ
=2
Re i
d w ν
=（ν的数值是按照1.2中油水混合物定性温度对
应查得的数值）
根据Re 的大小判断管内油水混合物的流动状态为层流还是湍流 一般Re>104，即为湍流，Re<104则为层流。
(5) 管内湍流换热
0.80.023Re Pr n Nu =
加热流体时n=0.4，冷却流体时n=0.3
(6) 管内层流换热
1
3RePr 1.86()/i
Nu L d =
管程内换热系数2i
h Nu d λ
=
3.7 壳程换热系数1h 计算 壳程的换热为强制对流换热
现根据总的换热量，水的温差和比热可以计算出冷却水量1G
壳程流通面积2210(*)4
S t a D N d π
=- Ds 计算见4.0
壳程流速1
11
G w a = 3
壳程当量直径2200()/()e s t t d D N d N d =- 壳程雷诺数1
Re e
w d λ
=
115
43
2
85
21
3
4
0.62Re Pr
Re 0.3[1]282000[1(0.4/Pr)]
Nu ??=+
+ ???+
1e
h Nu
d λ
=
3.8 污垢热阻计算
水侧油污 20.00034r = 油水混合物油污10.00017r = 塑料导热系数 10.8λ= 钢管导热系数 43.6λ=
3.9 传热系数计算
0021211
1
1i i k d d r r h d h d λ=
????++++ ? ?????
计算所得值和前面1.5设计选取进行对比，如果一致则即为所求答案，如果不一致，则把计算所得代入1.5，再次计算。
4.0 管板计算
中心管排数 0.5
0 1.1t N N =
管间距 01.25s d =
管板直径00(1)4Ds s N d =-+
化工原理课程设计 设计题目：列管式换热器的设计班级：09化工 设计者：陈跃 学号：20907051006 设计时间：2012年5月20 指导老师：崔秀云
目录 概述 1.1.换热器设计任务书 .................................................................... - 7 - 1.2换热器的结构形式 .................................................................. - 10 - 2.蛇管式换热器 ........................................................................... - 11 - 3.套管式换热器 ........................................................................... - 11 - 1.3换热器材质的选择 .................................................................. - 11 - 1.4管板式换热器的优点 .............................................................. - 13 - 1.5列管式换热器的结构 .............................................................. - 14 - 1.6管板式换热器的类型及工作原理............................................ - 16 - 1.7确定设计方案.......................................................................... - 17 - 2.1设计参数................................................................................. - 18 - 2.2计算总传热系数...................................................................... - 19 - 2.3工艺结构尺寸.......................................................................... - 19 - 2.4换热器核算 ............................................................................. - 21 - 2.4.1．换热器内流体的流动阻力 (21) 2.4.2.热流量核算 (22)
列管式换热器的设计计算 晨怡热管2008-9-49:49:33 1．流体流径的选择 哪一种流体流经换热器的管程，哪一种流体流经壳程，下列各点可供选择时参考(以固定管板式换热器为例) (1)不洁净和易结垢的流体宜走管内，以便于清洗管子。 (2)腐蚀性的流体宜走管内，以免壳体和管子同时受腐蚀，而且管子也便于清洗和检修。 (3)压强高的流体宜走管内，以免壳体受压。 (4)饱和蒸气宜走管间，以便于及时排除冷凝液，且蒸气较洁净，冷凝传热系数与流速关系不大。 (5)被冷却的流体宜走管间，可利用外壳向外的散热作用，以增强冷却效果。 (6)需要提高流速以增大其对流传热系数的流体宜走管内，因管程流通面积常小于壳程，且可采用多管程以增大流速。 (7)粘度大的液体或流量较小的流体，宜走管间，因流体在有折流挡板的壳程流动时，由于流速和流向的不断改变，在低Re(Re>100)下即可达到湍流，以提高对流传热系数。在选择流体流径时，上述各点常不能同时兼顾，应视具体情况抓住主要矛盾，例如首先考虑流体的压强、防腐蚀及清洗等要求，然后再校核对流传热系数和压强降，以便作出较恰当的选择。 2.流体流速的选择 增加流体在换热器中的流速，将加大对流传热系数，减少污垢在管子表面上沉积的可能性，即降低了污垢热阻，使总传热系数增大，从而可减小换热器的传热面积。但是流速增加，又使流体阻力增大，动力消耗就增多。所以适宜的流速要通过经济衡算才能定出。 此外，在选择流速时，还需考虑结构上的要求。例如，选择高的流速，使管子的数目减少，对一定的传热面积，不得不采用较长的管子或增加程数。管子太长不易清洗，且一般管长都有一定的标准；单程变为多程使平均温度差下降。这些也是选择流速时应予考虑的问题。 3.流体两端温度的确定 若换热器中冷、热流体的温度都由工艺条件所规定，就不存在确定流体两端温度的问题。若其中一个流体仅已知进口温度，则出口温度应由设计者来确定。例如用冷水冷却某热流体，冷水的进口温度可以根据当地的气温条件作出估计，而换热器出口的冷水温度，便需要根据经济衡算来决定。为了节省水量，可使水的出口温度提高些，但传热面积就需要加大；为了减小传热面积，则要增加水量。两者是相互矛盾的。一般来说，设计时可采取冷却水两端温差为5～10℃。缺水地区选用较大的温度差，水源丰富地区选用较小的温度差。 4.管子的规格和排列方法 选择管径时，应尽可能使流速高些，但一般不应超过前面介绍的流速范围。易结垢、粘度较大的液体宜采用较大的管径。我国目前试用的列管式换热器系列标准中仅有 φ25×2.5mm及φ19×mm两种规格的管子。 管长的选择是以清洗方便及合理使用管材为原则。长管不便于清洗，且易弯曲。一般出厂的标准钢管长为6m，则合理的换热器管长应为1.5、2、3或6m。系列标准中也采用这四种管长。此外，管长和壳径应相适应，一般取L/D为4～6(对直径小的换热器可大些)。 如前所述，管子在管板上的排列方法有等边三角形、正方形直列和正方形错列等，如第

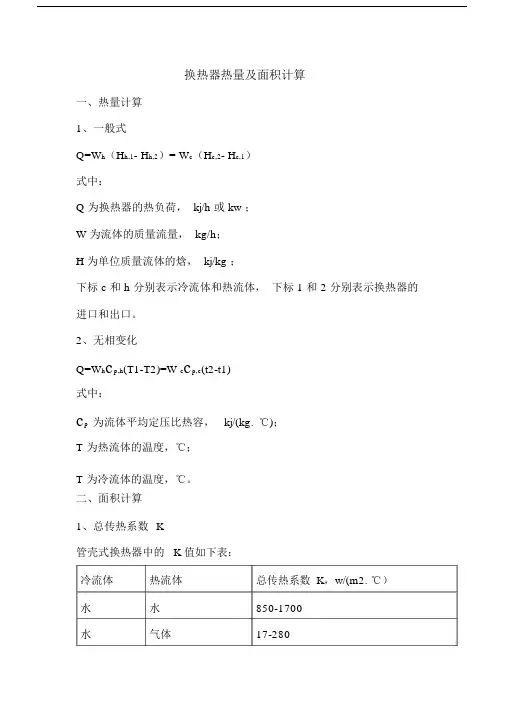

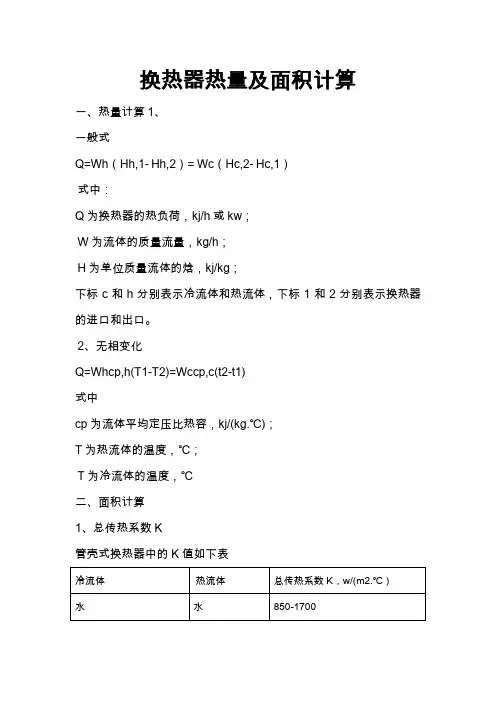

列管式换热器的设计和选用的计算步骤 设有流量为m h的热流体，需从温度T1冷却至T2，可用的冷却介质入口温度t1，出口温度选定为t2。由此已知条件可算出换热器的热流量Q和逆流操作的平均推动力。根据 传热速率基本方程： 当Q和已知时，要求取传热面积A必须知K和则是由传热面积A的大小和换热器结构决定的。可见，在冷、热流体的流量及进、出口温度皆已知的条件下，选用或设计换 热器必须通过试差计算，按以下步骤进行。 ◎初选换热器的规格尺寸 ◆ 初步选定换热器的流动方式，保证温差修正系数大于0.8，否则应改变流动方式， 重新计算。 ◆ 计算热流量Q及平均传热温差△t m，根据经验估计总传热系数K估，初估传热面积A 估。 ◆ 选取管程适宜流速，估算管程数，并根据A估的数值，确定换热管直径、长度及排 列。◎计算管、壳程阻力 在选择管程流体与壳程流体以及初步确定了换热器主要尺寸的基础上，就可以计算管、壳程流速和阻力，看是否合理。或者先选定流速以确定管程数N P和折流板间距B再计算压力降是否合理。这时N P与B是可以调整的参数，如仍不能满足要求，可另选壳径再进行计 算，直到合理为止。 ◎核算总传热系数 分别计算管、壳程表面传热系数，确定污垢热阻，求出总传系数K计，并与估算时所取用的传热系数K估进行比较。如果相差较多，应重新估算。 ◎计算传热面积并求裕度 根据计算的K计值、热流量Q及平均温度差△t m，由总传热速率方程计算传热面积A0，一般应使所选用或设计的实际传热面积A P大于A020%左右为宜。即裕度为20%左右，裕度的 计算式为： 某有机合成厂的乙醇车间在节能改造中，为回收系统内第一萃取塔釜液的热量，用其釜液将原料液从95℃预热至128℃，原料液及釜液均为乙醇，水溶液，其操作条件列表如下： 表4-18 设计条件数据 物料流量 kg/h 组成（含乙醇量） mol% 温度℃操作压力 MPa 进口出口 釜液 3.31450.9
根据给定的原始条件，确定各股物料的进出口温度，计算换热器所需的传热面积，设计换热器的结构和尺寸，并要求核对换热器压强降是否符合小于30 kPa的要求。各项设计均可参照国家标准或是行业标准来完成。具体项目如下：设计要求： =0.727Χ10-3Pa.s 密度ρ=994kg/m3粘度μ 2 导热系数λ=62.6Χ10-2 W/(m.K) 比热容Cpc=4.184 kJ/(kg.K) 苯的物性如下： 进口温度：80.1℃出口温度：40℃ =1.15Χ10-3Pa.s 密度ρ=880kg/m3粘度μ 2 导热系数λ=14.8Χ10-2 W/(m.K) 比热容Cpc=1.6 kJ/(kg.K) 苯处理量：1000t/day=41667kg/h=11.57kg/s 热负荷：Q=WhCph（T2-T1）=11.57×1.6×1000×(80.1-40)=7.4×105W 冷却水用量：Wc=Q/[c pc(t2-t1)]=7.4×105/[4.184×1000×(38-30)]=22.1kg/s

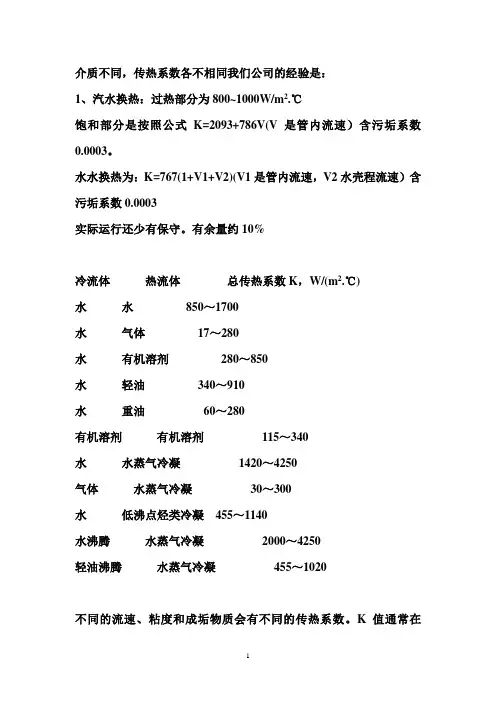

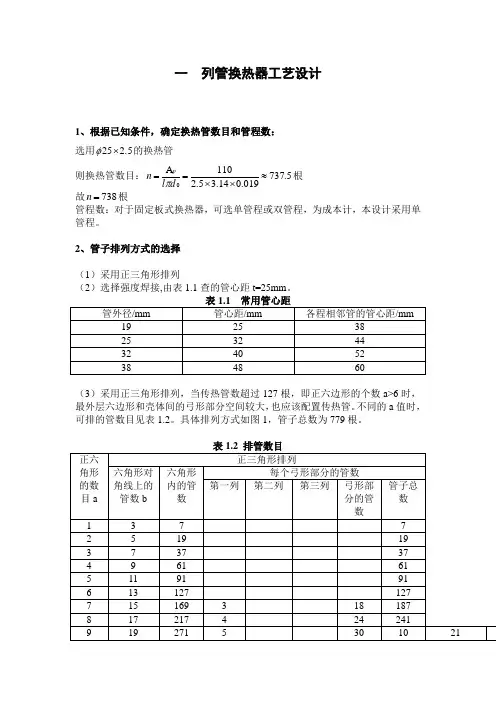

4、传热面积的计算。 平均温度差 确定R和P值 查阅《化工原理》上册203页得出温度校正系数为0.8，适合单壳程换热器，平均温度差为 △tm=△t’m×0.9=27.2×0.9=24.5 由《化工原理》上册表4-1估算总传热系数K（估计）为400W/（m2·℃） 估算所需要的传热面积： S0==75m2 5、换热器结构尺寸的确定，包括： （1）传热管的直径、管长及管子根数； 由于苯属于不易结垢的流体，采用常用的管子规格Φ19mm×2mm 管内流体流速暂定为0.7m/s 所需要的管子数目：，取n为123 管长：=12.9m 按商品管长系列规格，取管长L=4.5m，选用三管程 管子的排列方式及管子与管板的连接方式: 管子的排列方式，采用正三角形排列；管子与管板的连接，采用焊接法。（2）壳体直径； e取1.5d0，即e=28.5mm D i=t(n c—1)+2e=19×(—1)+2×28.5=537.0mm，按照标准尺寸进行整圆，壳体直径为600mm。此时长径比为7.5，符合6-10的范围。
课程设计设计题目：列管式换热器 专业班级：应化1301班 姓名：王伟 学号： U201310289 指导老师：王华军 时间： 2016年8月
目录 1.课程设计任务书 (5) 1.1 设计题目 (5) 1.2 设计任务及操作条件 (5) 1.3 技术参数 (5) 2.设计方案简介 (5) 3.课程设计说明书 (6) 3．1确定设计方案 (6) 3.1.1确定自来水进出口温度 (6) 3.1.2确定换热器类型 (6) 3.1.3流程安排 (7) 3.2确定物性数据 (7) 3．3计算传热系数 (8) 3.3.1热流量 (8) 3.3.2 平均传热温度差 (8) 3.3.3 传热面积 (8) 3.3.4 冷却水用量 (8) 4.工艺结构尺寸 (9) 4.1 管径和管内流速 (9) 4.2 管程数和传热管数 (9)
4.3 传热管排列和分程方法 (9) 4.4 壳体内径 (10) 4.5 折流板 (10) 4.6 接管 (11) 4.6.1 壳程流体进出管时接管 (11) 4.6.2 管程流体进出管时接管 (11) 4.7 壁厚的确定和封头 (12) 4.7.1 壁厚 (12) 4.7.2 椭圆形封头 (12) 4.8 管板 (12) 4.8.1 管板的结构尺寸 (13) 4.8.2 管板尺寸 (13) 5.换热器核算 (13) 5.1热流量衡算 (13) 5.1.1壳程表面传热系数 (13) 5.1.2 管程对流传热系数 (14) 5.1.3 传热系数K (15) 5.1.4 传热面积裕度 (16) 5.2 壁温衡算 (16) 5.3 流动阻力衡算 (17) 5.3.1 管程流动阻力衡算 (17) 5.3.2 壳程流动阻力衡算 (17)
化工原理课程设计说明书列管式换热器的选用和设计
目录 1 化工原理课程设计任务书 2 设计概述 3 换热器方案的确定 3.1 确定设计方案 3.2确定物性数据 3.3 计算总传热系数 4 计算换热面积 5 工艺结构尺寸 5.1 管径和管内流速 5.2 管程和传热管数 5.3 平均传热温差校正及壳程数 6传热管的排列和分程方法 7换热器核算 8 换热器的主要结构尺寸和计算结果表 9 设计评述 10 参考资料 11 主要符号说明 12 特别鸣谢
1化工原理课程设计任务书 欲用自来水将2.3万吨/年的异丁烯从300℃冷却至90℃，冷水进、出口温度分别为25℃和90℃。若要求换热器的管程和壳程压强降不大于100kpa，试选择合适型号的列管式换热器。假设管壁热阻和热损失可以忽略。 名称水异丁烯 密度 996 12 比热 4.08 130 导热系数 0.668 0.037 粘度 0.37×10^-3 13×10^-3 2.概述与设计方案简介 换热器的类型 列管式换热器又称为管壳式换热器，是最典型的间壁式换热器，历史悠久，占据主导作用，主要有壳体、管束、管板、折流挡板和封头等组成。一种流体在关内流动，其行程称为管程；另一种流体在管外流动，其行程称为壳程。管束的壁面即为传热面。 其主要优点是单位体积所具有的传热面积大，传热效果好，结构坚固，可选用的结构材料范围宽广，操作弹性大，因此在高温、高压和大型装置上多采用列管式换热器。为提高壳程流体流速，往往在壳体内安装一定数目与管束相互垂直的折流挡板。折流挡板不仅可防止流体短路、增加流体流速，还迫使流体按规定路径多次错流通过管束，使湍流程度大为增加。列管式换热器中，由于两流体的温度不同，使管束和壳体的温度也不相同，因此它们的热膨胀程度也有差别。若两流体温差较大（50℃以上）时，就可能由于热应力而引起设备的变形，甚至弯曲或破裂，因此必须考虑这种热膨胀的影响。 2.1换热器 换热器是化工、石油、食品及其他许多工业部门的通用设备，在生产中占有重要地位。由于生产规模、物料的性质、传热的要求等各不相同，故换热器的类型也是多种多样。 按用途它可分为加热器、冷却器、冷凝器、蒸发器和再沸器等。根据冷、热流体热量交换的原理和方式可分为三大类：混合式、蓄热式、间壁式。 间壁式换热器又称表面式换热器或间接式换热器。在这类换热器中，冷、热流体被固体壁面隔开，互不接触，热量从热流体穿过壁面传给冷流体。该类换热器适用于冷、热流体不允许直接接触的场合。间壁式换热器的应用广泛，形式繁多。将在后面做重点介绍。
酒泉职业技术学院 毕业设计（论文） 2013 级石油化工生产技术专业 题目：列管式换热器设计 毕业时间： 2015年7月 学生姓名：陈泽功刘升衡李侠虎 指导教师：王钰 班级： 13级石化（3）班 2015 年 4月20日 酒泉职业技术学院 2013 届各专业 毕业论文（设计）成绩评定表
答辩小 组评价 意见及 评分 成绩：签字（盖章）年月日 教学系 毕业实 践环节 指导小 组意见 签字（盖章）年月日 学院毕 业实践 环节指 导委员 会审核 意见 签字（盖章）年月日 一、列管式换热器计任务书 某生产过程中，需用循环冷却水将有机料液从102℃冷却至40℃。已知有机料液的流量为2.23×104 kg/h，循环冷却水入口温度为30℃，出口温度为40℃，并要求管程压降与壳程压降均不大于60kPa，试设计一台列管换热器，完成该生产任务。 已知： 有机料液在71℃下的有关物性数据如下（来自生产中的实测值） 密度 定压比热容℃ 热导率℃
粘度 循环水在35℃下的物性数据： 密度 定压比热容K 热导率K 粘度 二、确定设计方案 （1）选择换热器的类型 （2）两流体温的变化情况： 热流体进口温度102℃出口温度40℃；冷流体进口温度30℃，出口温度为40℃，该换热器用循环冷却水冷却，冬季操作时，其进口温度会降低，考虑到这一因素，估计该换热器的管壁温度和壳体温度之差较大，因此初步确定选用浮头式换热器。 （3）管程安排 从两物流的操作压力看，应使有机料液走管程，循环冷却水走壳程。但由于循环冷却水较易结垢，若其流速太低，将会加快污垢增长速度，使换热器的热流量下降，所以从总体考虑，应使循环水走管程，混和气体走壳程。 三、确定物性数据 定性温度：对于一般气体和水等低黏度流体，其定性温度可取流体进出口温度的平均值。故壳程混和气体的定性温度为 T= =71℃ 管程流体的定性温度为 t=℃ 根据定性温度，分别查取壳程和管程流体的有关物性数据。对有机料液来说，最可靠的无形数据是实测值。若不具备此条件，则应分别查取混合无辜组分的有关物性数据，然后按照相应的加和方法求出混和气体的物性数据。有机料液在71℃下的有关物性数据如下（来自生产中的实测值） 密度
换热器设计计算步骤 1. 管外自然对流换热 2. 管外强制对流换热 3. 管外凝结换热 已知：管程油水混合物流量 G ( m 3/d)，管程管道长度 L (m)，管子外径do (m)， 管子内径di (m)，热水温度 t ℃， 油水混合物进口温度 t 1’, 油水混合物出口温度 t 2” ℃。 1. 管外自然对流换热 1.1 壁面温度设定 首先设定壁面温度，一般取热水温度和油水混合物出口温度的平均值，t w ℃， 热水温度为t ℃，油水混合进口温度为'1t ℃，油水混合物出口温度为"1t ℃。 "w 11 t ()2 t t =+ 1.2 定性温度和物性参数计算 管程外为水，其定性温度为1()K -℃ 21 ()2 w t t t =+ 管程外为油水混合物，定性温度为'2t ℃ ''"2111 ()2t t t =+ 根据表1油水物性参数表，可以查得对应温度下的油水物性参数值 一般需要查出的为密度ρ (3/kg m ),导热系数λ(/())W m K ?，运动粘度2(/)m s ，体积膨胀系数a 1()K -，普朗特数Pr 。
表1 油水物性参数表 水 t ρ λ v a Pr 10 999.7 0.574 0.000001306 0.000087 9.52 20 998.2 0.599 0.000001006 0.000209 7.02 30 995.6 0.618 0.000000805 0.000305 5.42 40 992.2 0.635 0.000000659 0.000386 4.31 50 998 0.648 0.000000556 0.000457 3.54 60 983.2 0.659 0.000000478 0.000522 2.99 70 997.7 0.668 0.000000415 0.000583 2.55 80 971.8 0.674 0.000000365 0.00064 2.21 90 965.3 0.68 0.000000326 0.000696 1.95 100 958.4 0.683 0.000000295 0.00075 1.75 油 t ρ λ v a Pr 10 898.8 0.1441 0.000564 6591 20 892.7 0.1432 0.00028 0.00069 3335 30 886.6 0.1423 0.000153 1859 40 880.6 0.1414 9.07E-05 1121 50 874.6 0.1405 5.74E-05 723 60 868.8 0.1396 3.84E-05 493 70 863.1 0.1387 0.000027 354 80 857.4 0.1379 1.97E-05 263 90 851.8 0.137 1.49E-05 203 100 846.2 0.1361 1.15E-05 160 1.3 设计总传热量和实际换热量计算 0m v Q Cq t Cq t ρ=?=?v v C q t C q t αρβρ=?+?油油水水 C 为比热容/()j kg K ?，v q 为总体积流量3 /m s ，αβ分别为在油水混合物中 油和水所占的百分比，t ?油水混合物温差，m q 为总的质量流量/kg s 。 实际换热量Q 0Q Q *1.1/0.9= 0.9为换热器效率，1.1为换热余量。 1.4 逆流平均温差计算
——大学《化工原理》列管式换热器 课程设计说明书 学院： 班级： 学号： 姓名： 指导教师： 时间：年月日
目录 一、化工原理课程设计任务书............................................................................ . (2) 二、确定设计方案............................................................................ (3) 1.选择换热器的类型 2.管程安排 三、确定物性数据............................................................................ (4) 四、估算传热面积............................................................................ (5) 1.热流量 2.平均传热温差 3.传热面积 4.冷却水用量 五、工艺结构尺寸............................................................................ (6) 1.管径和管内流速 2.管程数和传热管数 3.传热温差校平均正及壳程数 4.传热管排列和分程方法 5.壳体内径 6.折流挡板 (7) 7.其他附件 8.接管 六、换热器核算............................................................................ . (8) 1.热流量核算 2.壁温计算 (10) 3.换热器内流体的流动阻力 七、结构设计............................................................................ . (13) 1.浮头管板及钩圈法兰结构设计 2.管箱法兰和管箱侧壳体法兰设计 3.管箱结构设计 4.固定端管板结构设计 5.外头盖法兰、外头盖侧法兰设计 (14) 6.外头盖结构设计 7.垫片选择

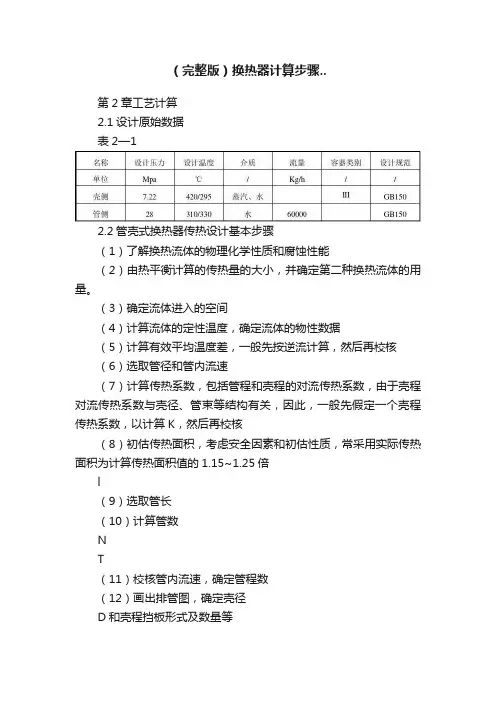

第2章工艺计算 2.1设计原始数据 2.2管壳式换热器传热设计基本步骤 （1）了解换热流体的物理化学性质和腐蚀性能 （2）由热平衡计算的传热量的大小，并确定第二种换热流体的用量。 （3）确定流体进入的空间 （4）计算流体的定性温度，确定流体的物性数据 （5）计算有效平均温度差，一般先按逆流计算，然后再校核 （6）选取管径和管流速 （7）计算传热系数，包括管程和壳程的对流传热系数，由于壳程对流传热系数与壳径、管束等结构有关，因此，一般先假定一个壳程传热系数，以计算K，然后再校核 （8）初估传热面积，考虑安全因素和初估性质，常采用实际传热面积为计算传热面积值的1.15~1.25倍 l （9）选取管长 N （10）计算管数 T （11）校核管流速，确定管程数 D和壳程挡板形式及数量等 （12）画出排管图，确定壳径 i （13）校核壳程对流传热系数 （14）校核平均温度差 （15）校核传热面积 （16）计算流体流动阻力。若阻力超过允许值，则需调整设计。
