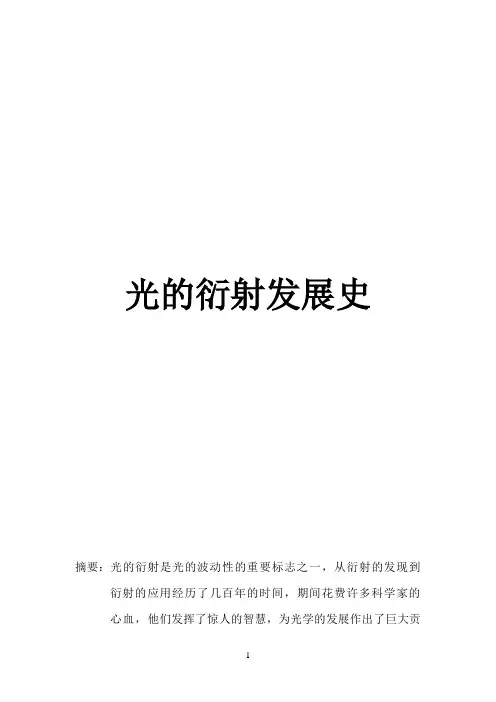

光的衍射发展史
摘要：光的衍射是光的波动性的重要标志之一，从衍射的发现到衍射的应用经历了几百年的时间，期间花费许多科学家的
心血，他们发挥了惊人的智慧，为光学的发展作出了巨大贡
献。
关键词：【干涉现象】【发现】【惠更斯-菲涅耳原理】【应用】【发展】【原因】
背景：
光的衍射是光的波动性的重要标志之一，光在传播过程中所呈现的衍射现象，进一步揭示了光的波动本性。同时衍射也是讨论现代光学问题的基础。波在传播中表现出衍射现象，既不沿直线传播而向各方向绕射的现象。
论述：
1.光的干涉现象
光的干涉现象是几束光相互叠加的结果。实际上即使是单独的一束光投射在屏上，经过精密的观察，也有明暗条纹花样出现。例如把杨氏干涉实验装置中光阑上两个小孔之一遮蔽，使点光源发出的光通过单孔照射到屏上，仔细观察时，可看到屏上的明亮区域比根据光的直线传播所估计的要大得多，而且还出现明暗不均匀分布的照度。光通过狭缝，甚至经过任何物体的边缘，在不同程度上都有类似的情况。把一条金属细线（作为对光的障碍物）放在屏的前面，在影的中央应该是最暗的地方，实际观察到的却是亮的，这种光线绕过障碍物偏离直线传播而进入几何阴影，并在屏幕上出现光强不均匀的分布的现象叫做光的衍射。
光的衍射现象的发现，与光的直线传播现象表现上是矛盾的，
如果不能以波动观点对这两点作统一的解释，就难以确立光的波动性概念。事实上，机械波也有直线传播的现象。超声波就具有明显的方向性。普通声波遇到巨大的障碍物时，也会投射清楚的影子，例如在高大墙壁后面就听不到前面的的声响。在海港防波堤里面，巨大的海浪也不能到达。微波一般也同样是以直线传播的。衍射现象的出现与否，主要决定于障碍物线度和波长大小的对比。只有在障碍物线度和波长可以比拟时，衍射现象才明显的表现出来。声波的波长可达几十米，无线电波的波长可达几百米，它们遇到的障碍物通常总远小于波长，因而在传播途中可以绕过这些障碍物，到达不同的角度。一旦遇到巨大的障碍物时，直线传播才比较明显。超声波的波长数量级小的只有几毫米，微波波长的数量级也与此类似，通常遇到的障碍物都远较此为大，因而它们一般都可以看作是直线传播。
光波波长约为3.9-7.6×10 cm ，一般的障碍物或孔隙都远大于此，因而通常都显示出光的直线传播现象。一旦遇到与波长差不多数量级的障碍物或孔隙时，衍射现象就变的显著起来了。
2.光的衍射的发现
光的衍射，是由意大利物理学家格里马尔迪（Grimaldi,Francesco Maria）（1618-1663）发现的。他发现在点光源的照射下，一根直竿形成的影子要比假定光以直线传播所应有的宽度稍大一些，也就是说光并不严格按直线传播，而会绕过障碍物前进。后来，他让一束光通过两个（前后排列的）
狭缝后投射到一个空白屏幕上。他发现，投射到该表面上的光带比进入第一道缝时的光束略微宽些。所以他认为，这束光在狭缝边缘向外有所弯曲，他把这个现象称为衍射。这显然是光线绕过障碍的一种情况。
别外，1672 年-1675年间胡克（1635-1703年）也观察到衍射现象。
3. 衍射现象的解释和发展
1815年，菲涅耳建立了惠更斯-菲涅耳原理，他用此原理计算了各种类型的孔和直边的衍射图样，令人信服地解释了衍射现象。
1815年菲涅耳在不知道托马斯·杨已经做了实验并提出干涉原理的情况下，将一根细直而光滑的线放在点光源发出的光束中，在屏上看到了彩色条纹。他精心地准确地在屏上测定了从光束的轴线到所产生的条纹的距离。他注意到，当通过细线一边的光在到达屏之前被别的物体挡住时，屏上影内的光带就消失了。这个实验正在将菲涅耳引向发现干涉原理。许多科学家不承认这种现象是由干涉造成的，并按当时流行的错误的衍射理论进行说明。
菲涅耳为了消除人们的反对意见，设计了双面反射镜，这种装置是由两块镜面夹角稍微小于180°的平面金属反射镜接合而成，利用双面反射镜的两部分对某小光源的反射，得到两束相干光，产生了清晰的干涉条纹。实验中，小光源发出的光与两个小孔或不透明的障碍物的边缘无关，因而完全避开了衍射。实验的结果，
充分地肯定了光的干涉现象的存在，给那些不承认和怀疑光的干涉现象的人们极为有力的回答。
1815年10月，菲涅耳向法国科学院提交了一篇关于衍射的研究报告。报告中，他提出了研究分析衍射现象的惠更斯—菲涅耳原理。其内容如下：波阵面S在空间任意点P所引起的振动，是构成S 的所有波面元ds在P点引起的元振动的矢量和，ds和P点引起的元振动的振幅，正比于它的面积，反比于它到P点的距离，且随衍射角（ds的法线与衍射光线的夹角）θ的增大而缓慢减小；ds 在P点引起的元振动的位相由ds的位相及ds到P点的距离决定。它的数学表达式写为
其中为光波在空间任意点P引起的合振动，d是P点的元振动，θ为衍射角，K（θ）是随θ增大而缓慢减小的函数，r为波面元dS到P点的距离。对这一原理的叙述中，我们可以清楚地看到，菲涅耳继承和发扬了惠更斯原理中关于波面与子波的思想，赋予波以频率、振幅和位相的特征，进一步完善了子波的概念，同时他扬弃了惠更斯的包络面，用子波的叠加来解决衍射中空间点处的振动问题，即用光的干涉理论补充和发展了惠更斯原理。他从根本上指明了，一切衍射条纹本质上都是由于衍射光相干形成的这样一个最基本的事实。从而菲涅耳将光的干涉与衍射理论
提高到了一个新的水平。这一原理的提出，是菲涅耳在光学方面的第二项重大贡献。这一年中，菲涅耳提出了环形半波带法，在解决光源到障碍物与障碍物到屏两个距离中至少有一个为有限远的菲涅耳型衍射方面取得了新的突破。这种方法，是以圆孔轴线上P点为基准点，将圆孔露出的球冠形波阵面S，带称为半波带，将它看成惠更斯—菲涅耳原理中波面元。菲涅耳从波动理论出发，在实验中解决了光的直线传播问题，也就自然地解决了影的生成原理，令人信服地回答了惠更斯的波动说所不能圆满解释的一个难题。与此同时，菲涅耳还指出光的干涉与衍射现象之所以比声音的干涉与衍射现象少见，是因为光波的波长很短导致的。
4.衍射的应用
光的衍射决定光学仪器的分辨本领。气体或液体中的大量悬浮粒子对光的散射，衍射也起重要的作用。在现代光学乃至现代物理学和科学技术中，光的衍射得到了越来越广泛的应用。衍射应用大致可以概括为以下四个方面：
①衍射用于光谱分析。如衍射光栅光谱仪。
②衍射用于结构分析。衍射图样对精细结构有一种相当敏感的
“放大”作用,故而利用图样分析结构,如X射线结构学。
③衍射成像。在相干光成像系统中,引进两次衍射成像概念，
由此发展成为空间滤波技术和光学信息处理。光瞳衍射导出成像仪器的分辨本领。
④衍射再现波阵面。这是全息术原理中的重要一步。
参考资料：光的衍射
2010/11/2
《大学物理AII 》作业 No.06 光的衍射 班级 ________ 学号 ________ 姓名 _________ 成绩 _______ ------------------------------------------------------------------------------------------------------- ****************************本章教学要求**************************** 1、理解惠更斯-菲涅耳原理以及如何用该原理解释光的衍射现象。 2、理解夫琅禾费衍射和菲涅耳衍射的区别，掌握用半波带法分析夫琅禾费单缝衍射条纹的产生，能计算明暗纹位置、能大致画出单缝衍射条纹的光强分布曲线；能分析衍射条纹角宽度的影响因素。 3、理解用振幅矢量叠加法求单缝衍射光强分布的原理。 4、掌握圆孔夫琅禾费衍射光强分布特征，理解瑞利判据以及光的衍射对光学仪器分辨率的影响。 5、理解光栅衍射形成明纹的条件，掌握用光栅方程计算主极大位置；理解光栅衍射条纹缺级条件，了解光栅光谱的形成以及光栅分辨本领的影响因素。 6、理解X 射线衍射的原理以及布拉格公式的意义，会用它计算晶体的晶格常数或X 射线的波长。 ------------------------------------------------------------------------------------------------------- 一、填空题 1、当光通过尺寸可与（波长）相比拟的碍障物（缝或孔）时，其传播方向偏离直线进入障碍物阴影区，并且光强在空间呈现（非均匀分布）的现象称为衍射。形成衍射的原因可用惠更斯-菲涅耳原理解释，即波阵面上各点都可以看成是（子波的波源），其后波场中各点波的强度由各子波在该点的（相干叠加）决定。 2、光源和接收屏距离障碍物有限远的衍射称为（菲涅尔衍射或近场衍射）；光源和接收屏距离障碍物无限远的衍射称为（夫琅禾费衍射）或者远场衍射。在实际操作中，远场衍射是通过（平行光）衍射来实现的，即将光源放置在一透镜的焦点上产生平行光照射障碍物，通过障碍物的衍射光再经一透镜会聚到接收屏上观察来实现。 3、讨论单缝衍射光强分布时，可采用（半波带法）和（振幅矢量叠加法）两种方法，这两种方法得到的单缝衍射暗纹中心位置都是一样的，暗纹中心位置= x （a kf λ ±）。两相邻暗纹中心之间的距离定义为（明纹）宽度，单缝衍射中央明
电气系\计算机系\詹班 《大学物理》（光的衍射）作业4 一 选择题 1．在测量单色光的波长时，下列方法中最准确的是 （A ）双缝干涉 （B ）牛顿环 （C ）单缝衍射 （D ）光栅衍射 [ D ] 2．在如图所示的夫琅和费衍射装置中，将单缝宽度a 稍稍变窄，同时使会聚透镜L 沿y 轴正方向作微小位移，则屏幕C 上的中央衍射条纹将 （A ）变宽，同时向上移动 （B ）变宽，不移动 （C ）变窄，同时向上移动 （D ）变窄，不移动 [ A ] [参考解] 一级暗纹衍射条件：λ?=1s i n a ，所以中央明纹宽度a f f f x λ ??2s i n 2t a n 211=≈=?中。衍射角0 =?的水平平行光线必汇聚于透镜主光轴上，故中央明纹向上移动。 3．波长λ=5500?的单色光垂直入射于光栅常数d=2×10－ 4cm 的平面衍射光栅上，可能观察到的光谱线的最大级次为 （A ）2 （B ）3 （C ）4 （D ）5 [ B ] [参考解] 由光栅方程λ?k d ±=s i n 及衍射角2 π ?<可知，观察屏可能察到的光谱线的最大级次 64.310550010210 6 =??=<--λd k m ，所以3=m k 。 4．在双缝衍射实验中，若保持双缝S 1和S 2的中心之间的距离不变，而把两条缝的宽度a 略微加宽，则 （A ）单缝衍射的中央明纹区变宽，其中包含的干涉条纹的数目变少； （B ）单缝衍射的中央明纹区变窄，其中包含的干涉条纹的数目不变； （C ）单缝衍射的中央明纹区变窄，其中包含的干涉条纹的数目变多； （D ）单缝衍射的中央明纹区变窄，其中包含的干涉条纹的数目变少。 [ D ] [参考解] 参考第一题解答可知单缝衍射的中央主极大变窄，而光栅常数不变，则由光栅方程可知干涉条纹间距不变，故其中包含的干涉条纹的数目变少。或由缺级条件分析亦可。 5．某元素的特征光谱中含有波长分别为1λ=450nm 和2λ=750nm 的光谱线，在光栅光谱中，这两种波长的谱线有重叠现象，重叠处的谱线2λ主极大的级数将是 (A) 2、3、4、5… (B) 2、5、8、11… (C) 2、4、6、8… (D) 3、6、9、12… 【 D 】
习题 19-1．波长为的平行光垂直照射在缝宽为的单缝上，缝后有焦距为的凸透镜，求透镜焦平面上出 现的衍射中央明纹的线宽度。 解：中央明纹的线宽即为两个暗纹之间的距离 利用两者相等，所以： 19-2．波长为和的两种单色光同时垂直入射在光栅常数为的光栅上，紧靠光栅后用焦距为的透镜 把光线聚焦在屏幕上。求这两束光的第三级谱线之间的距离。 解：两种波长的第三谱线的位置分别为x1,x2 所以, 19-3．在通常的环境中，人眼的瞳孔直径为。设人眼最敏感的光波长为，人眼最小分辨角为多大？如果窗纱上两根细丝之间的距离为，人在多远处恰能分辨。 解：最小分辨角为： 如果窗纱上两根细丝之间的距离为，人在多远处恰能分辨。 19-4．已知氯化钠晶体的晶面距离，现用波长的射线射向晶体表面，观察到第一级反射主极大， 求射线与晶体所成的掠射角. 解, 第一级即k=0。 19-5,如能用一光栅在第一级光谱中分辨在波长间隔，发射中心波长为的红双线，则该光栅的总缝 数至少为多少？ 解：根据瑞利判据： 所以N=3647。 19-6．一缝间距d=0.1mm，缝宽a=0.02mm的双缝，用波长的平行单色光垂直入射，双缝后放 一焦距为f=2.0m的透镜，求：（1）单缝衍射中央亮条纹的宽度内有几条干涉主极大条纹；（2） 在这双缝的中间再开一条相同的单缝，中央亮条纹的宽度内又有几条干涉主极大？ 解, 所以中央亮条纹位置为： 中央明条纹位于：中心位置的上下方各0.06m处。 而干涉条纹的条纹间距为： 中央明条纹在中心位置的上下方各0.006m的位置上，第K级明条纹的位置为： 所以对应的k=4， 即在单缝衍射中央亮条纹的宽度内有9条干涉主极大条纹（两边各四条+中央明纹）。 （2）在这双缝的中间再开一条相同的单缝, 干涉条纹的条纹间距将变为： 中央明条纹在中心位置的上下方各0.012m的位置上，第K级明条纹的位置为： 所以对应的k=2， 即在单缝衍射中央亮条纹的宽度内有5条干涉主极大条纹（两边各两条+中央明纹）。
光的衍射发展史 摘要：光的衍射是光的波动性的重要标志之一，从衍射的发现到衍射的应用经历了几百年的时间，期间花费许多科学家的 心血，他们发挥了惊人的智慧，为光学的发展作出了巨大贡
献。 关键词：【干涉现象】【发现】【惠更斯-菲涅耳原理】【应用】【发展】【原因】 背景： 光的衍射是光的波动性的重要标志之一，光在传播过程中所呈现的衍射现象，进一步揭示了光的波动本性。同时衍射也是讨论现代光学问题的基础。波在传播中表现出衍射现象，既不沿直线传播而向各方向绕射的现象。 论述： 1.光的干涉现象 光的干涉现象是几束光相互叠加的结果。实际上即使是单独的一束光投射在屏上，经过精密的观察，也有明暗条纹花样出现。例如把杨氏干涉实验装置中光阑上两个小孔之一遮蔽，使点光源发出的光通过单孔照射到屏上，仔细观察时，可看到屏上的明亮区域比根据光的直线传播所估计的要大得多，而且还出现明暗不均匀分布的照度。光通过狭缝，甚至经过任何物体的边缘，在不同程度上都有类似的情况。把一条金属细线（作为对光的障碍物）放在屏的前面，在影的中央应该是最暗的地方，实际观察到的却是亮的，这种光线绕过障碍物偏离直线传播而进入几何阴影，并在屏幕上出现光强不均匀的分布的现象叫做光的衍射。 光的衍射现象的发现，与光的直线传播现象表现上是矛盾的，
如果不能以波动观点对这两点作统一的解释，就难以确立光的波动性概念。事实上，机械波也有直线传播的现象。超声波就具有明显的方向性。普通声波遇到巨大的障碍物时，也会投射清楚的影子，例如在高大墙壁后面就听不到前面的的声响。在海港防波堤里面，巨大的海浪也不能到达。微波一般也同样是以直线传播的。衍射现象的出现与否，主要决定于障碍物线度和波长大小的对比。只有在障碍物线度和波长可以比拟时，衍射现象才明显的表现出来。声波的波长可达几十米，无线电波的波长可达几百米，它们遇到的障碍物通常总远小于波长，因而在传播途中可以绕过这些障碍物，到达不同的角度。一旦遇到巨大的障碍物时，直线传播才比较明显。超声波的波长数量级小的只有几毫米，微波波长的数量级也与此类似，通常遇到的障碍物都远较此为大，因而它们一般都可以看作是直线传播。 光波波长约为3.9-7.6×10 cm ，一般的障碍物或孔隙都远大于此，因而通常都显示出光的直线传播现象。一旦遇到与波长差不多数量级的障碍物或孔隙时，衍射现象就变的显著起来了。 2.光的衍射的发现 光的衍射，是由意大利物理学家格里马尔迪（Grimaldi,Francesco Maria）（1618-1663）发现的。他发现在点光源的照射下，一根直竿形成的影子要比假定光以直线传播所应有的宽度稍大一些，也就是说光并不严格按直线传播，而会绕过障碍物前进。后来，他让一束光通过两个（前后排列的）
习题七 一、选择题 1．在单缝衍射实验中，缝宽a = 0.2mm ，透镜焦距f = 0.4m ，入射光波长λ= 500nm ，则在距离中央亮纹中心位置2mm 处是亮纹还是暗纹？从这个位置看上去可以把波阵面分为几个半波带？ [ ] （A ）亮纹，3个半波带； （B ）亮纹，4个半波带； （C ）暗纹，3个半波带； （D ）暗纹，4个半波带。 答案：D 解：沿衍射方向，最大光程差为 3 36210sin 0.21010m=1000nm=20.4x a a f δθλ---?=≈=??=，即22422 λλδ=??=?。因此，根据单缝衍射亮、暗纹条件，可判断出该处是暗纹，从该方向上可分为4个半波带。 2．波长为632.8nm 的单色光通过一狭缝发生衍射。已知缝宽为1.2mm ，缝与观察屏之间的距离为D =2.3m 。则屏上两侧的两个第8级极小之间的距离x ?为 [ ] （A ）1.70cm ； （B ）1.94cm ； （C ）2.18cm ； （D ）0.97cm 。 答案：B 解：第 k 级暗纹条件为sin a k θλ=。据题意有 2tan 2sin 2k x D D D a λθθ?=≈= 代入数据得 92 3 8632.8102 2.3 1.9410m=1.94cm 1.210 x ---???=??=?? 3．波长为600nm 的单色光垂直入射到光栅常数为2.5×10-3 mm 的光栅上，光栅的刻痕与缝宽相等，则光谱上呈现的全部级数为 [ ] （A ）0、±1、±2、±3、±4； （B ）0、±1、±3； （C ）±1、±3； （D ）0、±2、±4。 答案：B 解：光栅公式sin d k θλ=，最高级次为3 max 6 2.510460010d k λ--?===?（取整数）。又由题意知缺级条件2a b k k k a +''= =，所以呈现的全部光谱级数为0、±1、±3（第2级缺，第4级接近90o衍射角，不能观看）。 4．用白光（波长范围：400nm-760nm ）垂直照射光栅常数为2.0×10-4 cm 的光栅，则第一级光谱的张角为 [ ]
第四章 光的衍射 一、基本知识点 光的衍射：当光遇到小孔、狭缝或其他的很小障碍物时，传播方向将发生偏转，而绕过障碍物继续前行，并在光屏上形成明暗相间的圆环或条纹。光波的这种现象称为光的衍射。 菲涅耳衍射：光源、观察屏（或者是两者之一）到衍射屏的距离是有限的，这类衍射又称为近场衍射。 夫琅禾费衍射：光源、观察屏到衍射屏的距离均为无限远，这类衍射也称为远场衍射。 惠更斯－菲涅耳原理：光波在空间传播到的各点，都可以看作一个子波源，发出新的子波，在传播到空间某一点时，各个子波之间可以相互叠加。这称为惠更斯－菲涅耳原理。 菲涅耳半波带法：将宽度为a 的缝AB 沿着与狭缝平行方向分成一系列宽度相等的窄条，1AA ，12A A ，…，k A B ，对于衍射角为θ的各条光线，相邻窄条对应点发出的光线到达观察屏的光程差为半个波长，这样等宽的窄条称为半波带。这种分析方法称为菲涅耳半波带法。 单缝夫琅禾费衍射明纹条件：sin (21)(1,2,...)2 a k k λ θ=±+= 单缝夫琅禾费衍射暗纹条件：sin (1,2,...)a k k θλ =±= 在近轴条件下，θ很小，sin θθ≈, 则第一级暗纹的衍射角为 1a λ θ±=± 第一级暗纹离开中心轴的距离为 11x f f a λ θ±±==±, 式中f 为透镜的焦距。 中央明纹的角宽度为 112 a λ θθθ-?=-= 中央明纹的线宽度为 002tan 2l f f f a λ θθ=≈?=
衍射图样的特征： ① 中央明纹的宽度是各级明纹的宽度的两倍，且绝大部分光能都落在中央明纹上。 ② 暗条纹是等间隔的。 ③ 当入射光为白光时，除中央明区为白色条纹外，两侧为由紫到红排列的彩色的衍射光谱。 ④ 当波长一定时，狭缝的宽度愈小，衍射愈显著。 光栅: 具有周期性空间结构或光学性能（透射率，反射率和折射率等）的衍射屏，统称为光栅。 光栅常数: 每两条狭缝间距离d a b =+称为光栅常数。a 为透光部分的狭缝宽度，b 为挡光部分的宽度。 光栅衍射明纹的条件：()sin (0,1,2,...)a b k k θλ+=±= 光栅光谱：用白色光照射光栅时，除了中央明纹外，将形成彩色的光栅条纹，叫做光栅光谱。 缺级：屏上光栅衍射的某一级主极大刚好落在单缝的光强为零处，则光栅衍射图样上便缺少这一级明纹，这一现象称为缺级。 缺极的条件： ()sin sin a b k a k θλ θλ +=±??? '=±?? 发生缺极的主极大级次： (1,2,)a b k k k a +''= =?? 圆孔衍射: 中央亮斑（艾里斑）外面出现一些明暗交替的同心圆环。光能的84％集中在中央亮斑。 第一暗环对应的衍射角: 1.22 D λ θ= , 式中λ是光波的波长，D 是圆孔的直径。 瑞利判据: 两个点光源经圆孔衍射后形成两个衍射花样。能够区分两点的极限是，一个点的衍射图样的中央极大值与另一点的衍射图样的第一极小值重合，这时由两个衍射图样合
习题版权属物理学院物理系 《大学物理AII 》作业 No.05 光的衍射 班级 ________ 学号 ________ 姓名 _________ 成绩 _______ 一、选择题： 1．根据惠更斯－菲涅耳原理，若已知光在某时刻的波阵面为S ，则S 的前方某点P 的光强度决定于波阵面S 上所有面积元发出的子波各自传到P 点的 [ D ] (A) 振动振幅之和 (B) 光强之和 (C) 振动振幅之和的平方 (D) 振动的相干叠加 解：根据惠更斯－菲涅尔原理，P 点光强决定于所有子波传到P 点的振动的相干叠加。 故选D 2．在夫琅禾费单缝衍射实验中，对于给定的入射单色光，当缝宽度变大时，除中央亮纹的中心位置不变外，各级衍射条纹 [ A ] (A) 对应的衍射角变小 (B) 对应的衍射角变大 (C) 对应的衍射角也不变 (D) 光强也不变 解：由夫琅禾费单缝衍射各级衍射条纹的半角宽度a 2sin λ = ?知：缝宽a 变大时?sin 减小，对应的衍射角?将变小。 故选A 3．在如图所示的单缝夫琅和费衍射实验中，若将单缝沿 透镜光轴方向向透镜平移，则屏幕上的衍射条纹 [ C ] (A) 间距变大 (B) 间距变小 (C) 不发生变化 (D) 间距不变，但明暗条纹的位置交替变化 解：单缝沿透镜光轴方向向透镜平移，各条光线间的光程差不变，则由单缝夫琅和费衍射实验规律知屏上衍射条纹不发生任何变化。 故选C 4．若用衍射光栅准确测定一单色可见光的波长，在下列各种光栅常数的光栅中选用哪一种最好? [ D ] (A) mm 100.11-? (B) mm 100.51-? (C) mm 100.12-? (D) mm 100.13-? 解：由光栅公式d k λ ?=sin ，因衍射角?大些便于测量，所以d 不能太大。 假设用第一级衍射条纹，即取k ＝1，对于波长：()m 1057 -?=λ的可见光 若光栅常数mm 100.12 -?=d ，则25 7 105100.1105sin ---?=??=? 若光栅常数mm 100.13 -?=d ，则5.010 0.1105sin 6 7=??=--? 故选D λ
电气系\计算机系\詹班 《大学物理》(光的衍射)作业4 一 选择题 1.在测量单色光的波长时,下列方法中最准确的就是 (A)双缝干涉 (B)牛顿环 (C)单缝衍射 (D)光栅衍射 [ D ] 2.在如图所示的夫琅与费衍射装置中,将单缝宽度a 稍稍变窄,同时使会聚透镜L 沿y 轴正方向作微小位移,则屏幕C 上的中央衍射条纹将 (A)变宽,同时向上移动 (B)变宽,不移动 (C)变窄,同时向上移动 (D)变窄,不移动 [ A ] [参考解] 一级暗纹衍射条件:λ?=1sin a ,所以中央明纹宽度a f f f x λ ??2sin 2tan 211=≈=?中。衍射角0=?的 水平平行光线必汇聚于透镜主光轴上,故中央明纹向上移动。 3.波长λ=5500?的单色光垂直入射于光栅常数d=2×10－ 4cm 的平面衍射光栅上,可能观察到的光谱线的最大级次为 (A)2 (B)3 (C)4 (D)5 [ B ] [参考解] 由光栅方程λ?k d ±=sin 及衍射角2 π ?< 可知,观察屏可能察到的光谱线的最大级次 64.310 550010210 6 =??=<--λd k m ,所以3=m k 。 4.在双缝衍射实验中,若保持双缝S 1与S 2的中心之间的距离不变,而把两条缝的宽度a 略微加宽,则 (A)单缝衍射的中央明纹区变宽,其中包含的干涉条纹的数目变少; (B)单缝衍射的中央明纹区变窄,其中包含的干涉条纹的数目不变; (C)单缝衍射的中央明纹区变窄,其中包含的干涉条纹的数目变多; (D)单缝衍射的中央明纹区变窄,其中包含的干涉条纹的数目变少。 [ D ] [参考解] 参考第一题解答可知单缝衍射的中央主极大变窄,而光栅常数不变,则由光栅方程可知干涉条纹间距不变,故其中包含的干涉条纹的数目变少。或由缺级条件分析亦可。 5.某元素的特征光谱中含有波长分别为1λ=450nm 与2λ=750nm 的光谱线,在光栅光谱中,这两种波长的谱线有重叠现象,重叠处的谱线2λ主极大的级数将就是
《大学物理AII 》作业No.06光的衍射 班级________学号________姓名_________成绩_______-------------------------------------------------------------------------------------------------------****************************本章教学要求**************************** 1、理解惠更斯-菲涅耳原理以及如何用该原理解释光的衍射现象。 2、理解夫琅禾费衍射和菲涅耳衍射的区别，掌握用半波带法分析夫琅禾费单缝衍射条纹的产生，能计算明暗纹位置、能大致画出单缝衍射条纹的光强分布曲线；能分析衍射条纹角宽度的影响因素。 3、理解用振幅矢量叠加法求单缝衍射光强分布的原理。 4、掌握圆孔夫琅禾费衍射光强分布特征，理解瑞利判据以及光的衍射对光学仪器分辨率的影响。 5、理解光栅衍射形成明纹的条件，掌握用光栅方程计算主极大位置；理解光栅衍射条纹缺级条件，了解光栅光谱的形成以及光栅分辨本领的影响因素。 6、理解X 射线衍射的原理以及布拉格公式的意义，会用它计算晶体的晶格常数或X 射线的波长。 ------------------------------------------------------------------------------------------------------- 一、填空题 1、当光通过尺寸可与（波长）相比拟的碍障物（缝或孔）时，其传播方向偏离直线进入障碍物阴影区，并且光强在空间呈现（非均匀分布）的现象称为衍射。形成衍射的原因可用惠更斯-菲涅耳原理解释，即波阵面上各点都可以看成是（子波的波源），其后波场中各点波的强度由各子波在该点的（相干叠加）决定。 2、光源和接收屏距离障碍物有限远的衍射称为（菲涅尔衍射或近场衍射）；光源和接收屏距离障碍物无限远的衍射称为（夫琅禾费衍射）或者远场衍射。在实际操作中，远场衍射是通过（平行光）衍射来实现的，即将光源放置在一透镜的焦点上产生平行光照射障碍物，通过障碍物的衍射光再经一透镜会聚到接收屏上观察来实现。 3、讨论单缝衍射光强分布时，可采用（半波带法）和（振幅矢量叠加法）两种方法，这两种方法得到的单缝衍射暗纹中心位置都是一样的，暗纹中心位置=x （a kf λ±）。两相邻暗纹中心之间的距离定义为（明纹）宽度，单缝衍射中央明
