全空气悬架与复合空气悬架的区别
1）定义：桥上载荷100%由空气弹簧承载，称为全空气悬架。 桥上载荷部分由空气弹簧承载，部分由钢板弹簧承载，称为复合空气悬架。
图一：全空气悬架
图二：复合空气悬架
2）全空气悬架由于空气弹簧承受全部载荷，所以偏频较低一般 为1.1—1.3赫兹间（舒适度好）；普通钢板弹簧的偏频一般在2.2—2.5
导向臂
横向推力杆
空气弹簧 高度阀
储气罐 电动泵
空气弹簧
赫兹之间（硬而颠）。一般钢板弹簧车的乘坐疲劳极限只有1个半小时，而空气悬架可使乘坐疲劳极限延长到4小时以上。复合空气悬架由于板簧与空气弹簧同时承载，偏频改善不大，有些结构设计不合理的复合悬架，由于空气弹簧与钢板弹簧的偏频不同甚至有“晕车感”和车身晃动幅度过大，驾乘感差等特性。因此，在乘坐舒适性方面，全空气悬架要优于复合空气悬架。
3）全空气悬架采用多连杆和横向推力系统，操纵稳定性大幅提升，且空气弹簧安装高度的降低，极大的改善了高顶车的稳定性，使车辆在较高速度转弯时，拥有良好的“抓地性”。复合空气悬架，钢板弹簧即承受垂向载荷，还要承受纵向和横向载荷，降低了其操纵稳定性能。因此，在操纵稳定性方面，全空气悬架也更优。
图三：两种悬架结构空气弹簧安装高度对比
4）全空气悬架由于完全改变了原车的板簧结构，成本较高。而复合空气悬架是基于原车结构，只是在车桥附近或板簧上加装一或二只空气弹簧，故成本低廉。
5）全空气悬架在发达国家只配装在较高端车型或救护车上，如：SUV车型的保时捷卡宴、911，奔驰ML350、500、550，路虎的揽胜。轿车的奥迪A8，奔驰的S600等。由于它的舒适性及操控性俱佳，被发达国家和地区强制配备在救护车上。复合空气悬架主要是对桥上载荷过大时起到支撑或辅助钢板弹簧的作用。多用在个人对货车或改装
后的设备车上，以改善钢板弹簧在长期重载下的疲劳和断裂。一般在日本、美国、台湾的个人改装车上使用较多。
6）全空气悬架由于设计难度大，结构复杂，还可以按要求有升降的功能等，须经过安装前后的严格测试，个人改装车上很少用到。大多是由于厂家委托专业公司进行设计、匹配开发的。是规模化生产的产物。而复合空气悬架技术要求不高，结构简单，适合个人的改装。
目录 一、引言 (1) 二、汽车空气悬架结构组成 (1) （一）空气弹簧 (1) （二）导向机构 (2) （三）高度控制阀组件 (3) （四）减振器 (4) （五）横向稳定器 (4) （六）缓冲限位块 (4) 三、汽车空气悬架系统的特性 (4) （一）空气弹簧的特性 (4) （二）空气悬架对整车的影响 (5) 四、汽车空气悬架的优缺点 (6) （一）汽车空气悬架的优点 (6) （二）汽车空气悬架的缺点 (6) 五、电子控制空气悬架系统ECAS (7) （一）ECAS系统组成和工作原理 (7) （二）ECAS系统的功能和优势 (9) 六、汽车空气悬架的发展及我国研发对策思考 (10) （一）国外空气悬架的发展历程和现状 (10) （二）国内空气悬架的发展历程和现状 (11) （三）国内常用的空气悬架 (12) （四）对策思考我国空气悬架的研发状态 (14) 七、结论 (15)
汽车空气悬架系统综述 【摘要】文章介绍了空气悬架系统的发展过程,阐述了汽车空气悬架的工作原理及其结构特性，介绍了电子控制空气悬架的工作原理及其功能和优势。也介绍了国内空气悬架系统的发展现状及其发展的历程,并且分析了我国汽车空气悬架系统的发展趋势。 【关键词】汽车空气悬架结构特性发展 一、引言 空气悬架系统是高档商用车的关键部件,是汽车钢板弹簧悬挂系统的更新换代产品,现已成为汽车性能提升的主要部件之一,具有独特的变刚度、低振动频率、抗道路凹凸冲击的特性,更加有效地提高了汽车乘坐舒适性、行驶平顺性及操纵稳定性,同时还具有可以减少汽车自重、提高运行速度、减少路面破坏等多项性能。由于以上的诸多优越性,空气悬架系统的研究及发展正越来越受到人们的重视。 对空气悬架系统的研究始于二十世纪五十年代,最初应用在载重车、小轿车、大客车及铁道车辆上。到了六十年代已经进入蓬勃发展阶段,不仅取得了丰富的理论成果,并且在德国、美国等发达国家所生产的大部分公共汽车、豪华旅游车等领域中得到了广泛应用。虽然我国早在六十年代就设计生产了汽车空气悬架系统,但由于当时工业技术条件有限,生产的产品使用效果不是很理想。现在我国国内处于重新起步阶段,而国外生产空气悬架系统的厂家凭借着资金与技术优势进入中国市场,寻求产品代理,为国内生产豪华客车的厂家配套成熟的空气悬架系统产品。 二、汽车空气悬架结构组成 汽车空气悬架系统主要由空气弹簧、导向机构、高度控制阀、减振器、横向稳定器和缓冲限位块等组成。以空气弹簧为弹性元件,利用空气的可压缩性实现其弹性作用的。通过压缩空气的压力能够随着载荷和道路条件变化进行自动调节,不论满载还是空载,整车高度几乎没有变化,可以大大提高乘坐的舒适性。 （一）空气弹簧 空气弹簧是一橡胶/帘布结构的气囊，以空气为介质，利用空气具有的压缩弹性
八种典型客车空气悬架汇总浅析 独立悬架 对于现在主流的大型客车只有前桥才有独立悬架，而且弹性元件都是空气弹簧，最大轴荷一般为7吨。就导向机构的型式而言，只有双横臂式悬架一种，而且都是不等长的双叉臂，下横臂较长，而且横臂的铰接点跨距很大，以抵抗较大的纵向力。如果非要对客车用的双横臂悬架分分的话还真能分出三种不同的结构来： 带球副的（BALL JOINT）虚拟主销式双横臂悬架 这样的双横臂悬架与轿车上用的双横臂悬架一样，上下横臂分别通过两个球副（BALL JOINT）与转向节相连，可以完成车轮转向和悬架跳动两个自由度的运动，没有实体的主销结构，上下球副的连线即为虚拟的主销。而空气弹簧一般支撑在上横臂上。这样的结构优点在于结构紧凑，重量轻；而缺点是球头所能承受的力量有限，容易损坏，而且球头的制造成本较高。VOLVO的双横臂前悬架使用这样的结构。 VOLVO 9800 带球头副的双横臂独立前悬架 KING PIN实体主销式双横臂悬架 有了实体的主销，车轮的转向自由度就可以由主销来完成，而悬架跳动的自由度由另外两个联接在上下横臂上的转轴来完成。因此成本降低，承载能力提高，但是连接主销和上下摆臂的这个家伙体积很大，很笨重，会使得非簧载质量增加，所以不利于操控稳定性和平顺性的提升。目前大多数双横臂悬架都是采用这样的结构。空气弹簧除了安装在上摆臂上，还可以安装在连接主销和上下摆臂的这个家伙上。
KING PIN实体主销式双横臂悬架转向自由度与悬架跳动自由度完全分开 这个也是KING PIN实体主销式双横臂悬架但是其气簧支架过于粗壮，非簧载质量之大可想而知错位十字轴式（TEE JOINT）虚拟主销式双横臂悬架这个名字听上去有点怪，其本质就是用一个错位的十字节（称为TEE JOINT）代替球头副，其他结构都与带球副的双横臂悬架相同，而TEE JOINT可以在它的两个相互垂直轴上有两个相互垂直旋转自由度，以完成悬架的跳动与车轮的转向。这样的TEE JOINT可承载的重量比球头副强很多，而且成本比球副的要低。VOITH双横臂悬架使用这样的结构。
轨道交通车辆转向架用空气弹簧 作者：陆海英出自：时代新材 1概述 现代轨道交通车辆不断地朝着高速化、轻量化以及低噪音方向发展，空气弹簧悬挂系统具诸多钢制螺旋弹簧不具备的优点，因此在干线高速铁道车辆转向架和城市轨道交通车辆转向架中均日益广泛地采用空气弹簧作为二系悬挂装置。与空气弹簧相比，钢弹簧由于具有线性刚度特性，使其在轨道交通车辆上的应用受到限制，这主要有两方面的原因：一，在高速轨道交通领域刚弹簧不能够大幅度提高车辆悬挂系统静挠度以降低车体的自振频率，尤其是车辆的载客量较大时；二，城市轨道交通车辆的载客量大而且要求地板高度在不同载客量时基本不变，钢弹簧不具备这种特性。总之，空气弹簧悬挂的采用可以显著提高车辆系统的运行平稳性，大大简化转向架的结构，使转向架实现轻量化和易于维护。一般来讲，轨道交通车辆对空气弹簧的采用可以分为三个阶段： 图-1 B型城市轨道交通车辆动车无摇枕转向架 ⑴利用空气弹簧的垂向特性，提高车辆系统的垂向运行平稳性； ⑵空气弹簧的垂向和横向特性并用，取消转向架二系悬挂装置中的摇动台，简化转向架结构； ⑶充分利用大变位（包括扭转）、低横向刚度空气弹簧的三维特性（图-1，图-2），取消摇枕，彻底实现转向架二系悬挂装置的轻量化，同时使抗蛇行运动减振器的采用成为可能，可更好地协调转向架蛇行运动稳定性和良好的曲线通过性能之间的矛盾。
图-2 利用空气弹簧三维特性的城轨 无摇征转向架二系悬挂装置 2 空气弹簧悬挂系统的构成 空气弹簧悬挂的整个系统如图-3所示，主要由空气弹簧本体、附加空气室、高度控制装置、差压阀和节流孔(阀)等组成。该系统的工作原理为：车辆静载荷增加时，空气弹簧1被压缩使空气弹簧工作高度降低，这样高度控制阀2随车体下降，由于高度调整连杆3的长度固定，此时高度调整杠杆4 图-3 空气弹簧悬挂系统 1.空气弹簧 2.高度控制阀 3.高度调整连杆 4. 高度调整杠杆 5.列车风源 6.排气口 7.节流孔(阀) 8. 附加空气室 9.差压阀 发生转动打开高度控制阀的进气机构，压力空气由列车风源5通过高度控制阀的进气机构进入空气弹簧1和附加空气室8，直到高度调整杠杆回到水平位置即空气弹簧恢复其原来的工作高度；车辆静载荷减小时，空气弹簧1伸长使空气弹簧的工作高度增大，高度控制阀2随车体上升，同样由于高度调整连杆3的长度固定，高度调整杠杆4发生反向转动打开高度控制阀的排气机构，压力空气由空气弹簧1和附加空气室8通过高度控制阀的排气机构经排气口6排入大气，直到高度调整杠杆回到水平位置。 2.1 空气弹簧和附加空气室 2.1.1 空气弹簧
Air Suspension
空气悬架
G.Leiberich
Integrated Dynamics
EGP = Engineering Grade Plastic 工程塑料 Advantages 优点
With cross restriction to stop the vehicle becoming unstable when cornering 通过横向限流使车辆转弯时更稳定 Quick exhaust (depend to version) 快放功能（取决于变型） Height limitation (depend to version) 高度限制功能（取决于变型） 3/2 way valve for quick exhaust e.g. on ferries operation (depend to version) 用于快放的3/2阀，如轮渡操作（取决于变型） 2 nd ride height (depend to version) e.g. on lift axles, for different saddle heights, as ?kneeling“ on busses 第二行使高度（取决于变型），如在提升桥上， 用于不同鞍座高度，客车的侧跪系统 Flow rate170 l/min up to 620 l/min (depend to version) 流量从170l/min到620l/min(取决于变型）
G.Leiberich
Integrated Dynamics

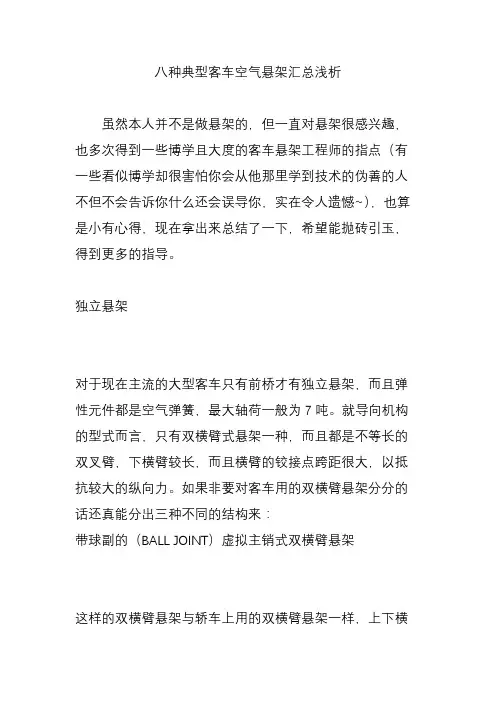

八种典型客车空气悬架汇总浅析 (2009-09-03 15:04:53) 转载▼ 标签： 分类：我的原创 客车底盘 客车悬架 多连杆非独立 空气悬架 双横臂空气悬架 汽车 虽然本人并不是做悬架的，但一直对悬架很感兴趣，也多次得到一些博学且大度的客车悬架工程师的指点（有一些看似博学却很害怕你会从他那里学到技术的伪善的人不但不会告诉你什么还会误导你，实在令人遗憾~），也算是小有心得，现在拿出来总结了一下，希望能抛砖引玉，得到更多的指导。 独立悬架 对于现在主流的大型客车只有前桥才有独立悬架，而且弹性元件都是空气弹簧，最大轴荷一般为7吨。就导向机构的型式而言，只有双横臂式悬架一种，而且都是不等长的双叉臂，下横臂较长，而且横臂的铰接点跨距很大，以抵抗较大的纵向力。如果非要对客车用的双横臂悬架分分的话还真能分出三种不同的结构来： 带球副的（BALL JOINT）虚拟主销式双横臂悬架 这样的双横臂悬架与轿车上用的双横臂悬架一样，上下横臂分别通过两个球副（BALL JOINT）与转向节相连，可以完成车轮转向和悬架跳动两个自由度的运动，没有实体的主销结构，上下球副的连线即为虚拟的主销。而空气弹簧一般支撑在上横臂上。这样的结构优点在于结构紧凑，重量轻；而缺点是球头所能承受的力量有限，容易损坏，而且球头的制造成本较高。VOLVO的双横臂前悬架使用这样的结构。
VOLVO 9800 带球头副的双横臂独立前悬架 KING PIN实体主销式双横臂悬架 有了实体的主销，车轮的转向自由度就可以由主销来完成，而悬架跳动的自由度由另外两个联接在上下横臂上的转轴来完成。因此成本降低，承载能力提高，但是连接主销和上下摆臂的这个家伙体积很大，很笨重，会使得非簧载质量增加，所以不利于操控稳定性和平顺性的提升。目前大多数双横臂悬架都是采用这样的结构。空气弹簧除了安装在上摆臂上，还可以安装在连接主销和上下摆臂的这个家伙上。
2 空气悬架结构 2.1 空气悬架结构简介 2.1.1 空气悬架系统的基本结构 空气弹簧悬架具有变刚度、刚度小、振动频率低、车身高度不变等优点。典型的机械式空气悬架主要包括以下几个部分： (1)空气弹簧 空气弹簧是由橡胶囊所围成的一个密闭容器，在其中贮入压缩空气，利用空气的可压缩性实现其弹簧的作用。这种弹簧的刚度是可变的，因为作用在弹簧上的载荷增加时，容器内的定量气体气压升高，弹簧刚度增大。反之，当载荷减小时，弹簧内的气压下降，刚度减小，故空气弹簧具有较理想的弹性特性。 (2)导向机构 导向机构是承受汽车的纵向力、力矩及横向力。由于空气悬架只能承受垂直载荷，所以需要安装导向机构以承受横向力、纵向力及力矩以使车桥(或者车轮)按一定的轨迹相对车身或车架跳动。 (3)减振装置 减振装置主要是用来消耗振动能量，衰减振动。空气作为空气弹簧的工作介质，内摩擦极小，与板簧相比空气弹簧本身只有少量阻尼，所以空气悬架必须装有阻尼器，而且其阻尼要相应增加以达到迅速衰减振动的目的。但如果阻尼过大又会使反应迟钝并向车身传递过多的高频振动和冲击，所以减振器阻尼的匹配是否合理将影响悬架的性能。 (4)高度控制阀 高度控制阀是空气弹悬架系统的一个重要组成部分，其主要功能是：①随整车载荷变化保持合理的悬架行程；②高速时降低车身高度，保持车身稳定性，减少空气阻力；⑨在起伏不平的路面上，可以提高车身高度从而提高了汽车的通过性，空气弹簧的优越性通过安装高度控制阀充分的显现出来。 (5)其它附属装置 空气弹簧以压缩空气作为介质，所以必须装有压气机以产生压缩空气，另外为了进一步提高空气弹簧的性能大部分空气悬架还装有辅助气室。现如今，随着科技的迅速发展，很多高档的客车、轿车以及商用车上已经成功的使用了电控空气悬架，这种悬架使用高度传感器和电子控制单元来控制空气弹簧的充气和排气，从而更加提高了空气悬架的控制精度和反应速度。但在功能好的同时也有其缺点：这种汽车悬架的结构更为复杂，而且成本非常高。 所以在国内应用的还不是很广泛，但是这是汽车悬架发展的必然趋势]3[。 2.1.2 空气弹簧的类型 空气弹簧的结构可以设计成很多类型，根据压缩空气所用容器不同，可以将空气弹簧分为囊式、膜式两种形式。
空气弹簧悬架与钢板弹簧悬架比较 空气悬架系统以气囊代替原车的钢板弹簧，并配合气源装置、高度调整装置、电动和气动控制装置等，保证车辆自适应载荷、车速、和路况等，可以更好的隔离路面的冲击、振动和噪音，在提高舒适性的同时还提升了车辆的操控性和安全性。目前在国外空气悬架已得到普遍应用，在国内的应用也在逐步推广。 格莱瑞特空气悬架系统，源于欧洲成熟技术，集成世界知名厂商的零部件，经过英国曼彻斯特大学实验室的严格测试，通过了英国汽车工业研究协会（MIRA）认证和德国TUV技术认证，产品技术先进、品质可靠。该系统零部件借用原车安装孔位，方便安装，最大程度的保持了原车底盘的完整性。 为更好的了解空气悬架系统，我们将格莱瑞特空气悬架系统从舒适性、经济性、安全性和可靠性4个方面与传统的板簧结构进行了比较： 1、舒适性 1）当钢板弹簧悬架的簧载质量变化后，车辆系统的自振频率会发生大幅度的变化。钢板弹簧满载时的偏频在1.7～2.3Hz左右，空载时更大，所以整体舒适性较差。 2）空气弹簧具有典型的非线性刚度，对振动、冲击的缓冲效果明显，试验数据表明：相同状态下，空气弹簧悬架系统车辆对路面的冲击力比钢板弹簧悬架的车辆减小1/3～1/2左右。 3）格莱瑞特空气悬架的偏频在1.35Hz左右(1.0Hz～1.5Hz范围内)，因此空气悬架可以有效隔离车辆来自地面的振动，安装空气弹簧悬架的车辆具有良好的曲线通过能力（即转弯时的速度可以比钢板弹簧的车辆更高），制动距离更短（制动力分配均匀，有效制动功率大），后视镜图像更清晰、更稳定，驾驶员更舒适，不易疲劳，精神更集中。 4）空气弹簧悬架系统在高度阀的作用下，车辆负载变化时车身高度基本保持不变，偏频变化较小，从而保证空满载下的舒适性。我们还提供安装有升降阀的系统，实现整车身高度在一定范围内可调节，从而满足不同的装货、卸货要求，并提高车辆的通过性。 结论：空气弹簧悬架比钢板弹簧悬架的舒适性提高30%左右。 2、经济性 1）空气弹簧悬架系统可提高车辆的可靠性，使车载电器系统故障率减少30-40%，延长轮胎和刹车片的使用寿命，减少电气、空调、排气系统、车桥、车身和底盘的维修成本，延长车辆的使用寿命并增加折旧值。 2）轮胎寿命提高50%以上（采用钢板弹簧的货运卡车，其轮胎一般5万公里更换一次；更换为空气悬架后轮胎一般10万公里更换一次）。 3）加拿大研究机构对多家物流企业经多年的跟踪研究表明：空气悬架系统的车辆比钢板弹簧的车辆油耗减少3～5%。 4）减少对道路的冲击，保护路面，降低对公路的维修费用。 结论：空气弹簧悬架比钢板弹簧悬架的经济性提高20%。 3、安全性
空气悬架简介 1 空气悬架发展的简史 空气弹簧发明于100年前,它的雏形是马车上使用的皮囊。直到20世纪30年代出现的纤维叠层橡胶制作技术才使制造实用的空气弹簧成为可能。人们首先考虑在客车上应用空气弹簧。 在20世纪50年代初，通用汽车公司率先在长途客车上使用空气悬架。从那时起一直到现在几乎所有的大型长途客车和公交车上都采用了空气悬架。正是由于重型车辆悬架的优点使得现今北美80%的重型卡车和75%的半挂车都采用空气悬架，图1所示的是早期的空气悬架。 2 空气悬架与板簧悬架的比较 类似公交车的车辆其空载与满载状况下总重之比为1∶2,板簧悬架不可能达到最好的乘坐舒适性和操纵性能。以下是在Tuthill实验室中进行的简单实验,实验中在长期随机状态下测量了5t板簧悬架和5t空气悬架的加速度。钢板弹簧具有较大的弹簧刚度，曲线图清楚地表明使用空气悬架时传递到车身的加速度明显减小，从而在给乘客提供了较高舒适性的同时减少了对车身的损坏。既提高了整车的使用寿命，也降低了整车使用维修成本，提高了运输效率。 本图只显示出悬架的一种性能，即弹簧刚度，在选择悬架时经常会做出折中的选择。但是这是完全有必要的。提高乘坐舒适性会部分损害侧倾刚度或车辆操纵性。装配情况或车辆上留给悬架的安装空间是否充足也是悬架设计考虑的因素。这些折中非常重要，因为在选
择悬架时必须整体考虑车辆及其运行环境。空气悬架可以让你在选择所需性能时具有更大的选择权,使车辆在中国的环境中能发挥最优性能。板簧与空气弹簧的对比见表1。 针对特定车辆悬架所选择的阻尼值是影响车辆操纵性和乘坐舒适性的重要因素。减震器选择的好坏决定了诸如振动衰减，车辆颠动和侧倾控制等因素。 欧洲对悬架减震器规定了最小阻尼标准，而且要求悬架系统的偏频小于2以确保悬架对道路的保护。此要求更大程度上是基于以下考虑的，即保持轮胎贴地使乘客乘坐舒适性得到保证，但是当中国开始处理重型车辆对路面的损坏问题时，车辆设计的各项规定和标准的陆续出台也在关注控制重型车辆对路面的破坏问题。下列两图表反映了TUTHILL公司实验室所做的测试结果，悬架的实验数据符合欧洲标准。图2所示曲线说明了相对于衰减到临界阻尼的20%同一悬架欧洲标准，作用于Reyco悬架上载荷阻尼偏小。 3 空气悬架的设计 3.1 位移与时间 图3表现的两悬架特性是乘坐舒适性和车桥控制性能。空气悬架容许你选择具有最佳弹簧刚度的弹簧及具有所要阻尼值的减震器。以上特性及其他特性必须根据不同车辆运行环境和所需性能来进行选择，所以欧洲悬架与北美悬架的特性会有所不同。 3.2 影响空气悬架设计的因素
客车空气悬架典型结构 独立悬架 对于现在主流的大型客车只有前桥才有独立悬架，而且弹性元件都是空气弹簧，最大轴荷一般为7吨。就导向机构的型式而言，只有双横臂式悬架一种，而且都是不等长的双叉臂，下横臂较长，而且横臂的铰接点跨距很大，以抵抗较大的纵向力。如果非要对客车用的双横臂悬架分分的话还真能分出三种不同的结构来： 带球副的（BALL JOINT）虚拟主销式双横臂悬架 这样的双横臂悬架与轿车上用的双横臂悬架一样，上下横臂分别通过两个球副（BALL JOINT）与转向节相连，可以完成车轮转向和悬架跳动两个自由度的运动，没有实体的主销结构，上下球副的连线即为虚拟的主销。而空气弹簧一般支撑在上横臂上。这样的结构优点在于结构紧凑，重量轻；而缺点是球头所能承受的力量有限，容易损坏，而且球头的制造成本较高。VOLVO的双横臂前悬架使用这样的结构。
VOLVO 9800 带球头副的双横臂独立前悬架 KING PIN实体主销式双横臂悬架 有了实体的主销，车轮的转向自由度就可以由主销来完成，而悬架跳动的自由度由另外两个联接在上下横臂上的转轴来完成。因此成本降低，承载能力提高，但是连接主销和上下摆臂的这个家伙体积很大，很笨重，会使得非簧载质量增加，所以不利于操控稳定性和平顺性的提升。目前大多数双横臂悬架都是采用这样的结构。空气弹簧除了安装在上摆臂上，还可以安装在连接主销和上下摆臂的这个家伙上。 KING PIN实体主销式双横臂悬架转向自由度与悬架跳动自由度完全分开
这个也是KING PIN实体主销式双横臂悬架但是其气簧支架过于粗壮，非簧载质量之 大可想而知 T型节式（TEE JOINT）虚拟主销式双横臂悬架 这个名字听上去有点怪，其本质就是用一个T型节（称为TEE JOINT）代替球头副，其他结构都与带球副的双横臂悬架相同，而TEE JOINT可以在它的两个相互垂直轴上有两个相互垂直旋转自由度，以完成悬架的跳动与车轮的转向两个自由度。这样的TEE JOINT可承载的重量比球头副强很多，而且成本比球副的要低。 VOITH双横臂悬架使用这样的结构。
感载阀控制的复合式空气悬架三轴汽车 轴荷计算 东风汽车工程研究院耀明 2008年6月30日
感载阀控制的复合式空气悬架三轴汽车轴荷计算 本文分析的对象是第二轴采用半椭圆钢板弹簧和空气弹簧复合的空气悬架，其中空气弹簧的气压，也就是载荷由感载阀控制，而感载阀安装在第一轴，借助第一轴悬架的变形（静挠度）即其载荷来控制。也可以说，第二轴和第一轴悬架之间存在一定的关联作用。第一轴和第三轴均采用普通的钢板弹簧悬架。 以下分两大部分，一是静态轴荷的计算，二是最强制动时轴荷转移的计算。 1、静态轴荷 各悬架无载时的相关位置如图1之A所示，承受簧载质量Gs而变形之后的位置如图1之B所示，基准线从1-1移到2-2。定义各符号意义如下： Gs簧载总质量 L簧载质量重心到第一轴的水平距离 f簧载质量重心的垂直位移 C、2C、3C第一、二、三轴悬架刚度（单边） 1 f、2f、3f第一、二、三轴悬架静挠度（变形） 1 L、3L第二、三轴到第一轴的水平距离 2 S、2S、3S第一、二、三轴悬架无载时弹簧到安装基准线的1 垂直距离（亦可理解为无载时各轴车轮到与基准线平行的地面接触点的垂距，即空程）
1R 、2R 、3R 第一、二、三轴在支承面上对簧载质量的反作用 力（双边） 根据平衡条件： 0=∑Y ，Gs R R R =++321 ------------------------（1） 01=∑M ，03322L Gs L R L R ?=?+? ------------------------（2）
根据变形一致原理，即各轴悬架变形按比例分配： 2 3 11221133)()()()(L L S f S f S f S f =+-++-+ ------------------------（3） 由于感载阀安装在第一轴，其输出气压由第一轴悬架的静挠度（变形）控制。因感载阀的输出气压与摆杆角度呈现线性关系，故设定： 10f m p p ?+= ------------------------（4） 式中 p 感载阀输出气压 0p 第一轴悬架静挠度01=f 时感载阀的输出气压 m 第一轴单位静挠度所对应的感载阀输出气压 在变形不大的条件下，可认为空气弹簧的承压面积和有效面积变化率均不变，则： S p R A ?=2 ------------------------（5） 式中 A R 空气弹簧承受的垂直负荷（双边） S 空气弹簧承压面积（单边） 将式（4）代入式（5），得： )(210f m p S R A ?+?= ------------------------（6） 式中之S 、0p 、m 均为常数，且为已知。 对于半椭圆板簧与气簧并联的复合式空气悬架，板簧静挠度就是悬架静挠度，即： L f f 22= ------------------------（7） 根据挠度、负荷、刚度的关系，有：
汽车空气悬架的发展及我国研发对策思考 中国商用车专业门户网站 2008/09/03 19:45:05 发表评论 空气悬架诞生于19世纪中期，早期用于机械设备隔振。1947年，美国首先在普耳曼汽车上使用空气悬架，欧洲及日本等国家和地区也相继对汽车空气悬架作了应用研究。目前，国外汽车发达国家无论是客车还是载重汽车都已经比较普遍采用空气悬架系统。而国内却处于刚刚起步阶段，只应用在一些豪华客车和少部分重型载货车上。 １、空气悬架的优点 空气悬架系统以空气弹簧为弹性元件，利用气体的可压缩性实现弹性作用。不论满载还是空载，通过压缩气体的气压能够随载荷和道路条件变化而进行自动调节，整车高度不会变化，可以大大提高乘坐的舒适性。随着人们对舒适性要求的提高，空气弹簧悬架因其独特的性能和适应性，正在逐步替代传统的钢板和螺旋弹簧悬架。空气弹簧的性能特点是：（1）负载能力可调；（2）刚度随负载变化；（3）负载变化时，固有频率几乎不变；（4）固有频率较低。 空气弹簧运动性能的特点决定了空气悬架具有以下优点：（1）乘坐更舒适安全；（2）改善车辆的行驶平顺性；（3）延长轮胎和制动片的使用寿命；（4）负载变化时车身高度不变；（5）减少电气、空调、排气系统、车桥、车身和底盘的维修成本；（6）减少对道路的冲击，保护路面，降低高速公路的维修费用；（7）延长车辆的使用寿命并提升旧车价值。 2、国外空气悬架的发展历程及现状 20世纪30年代初，美国凡世通轮胎公司首次把空气弹簧应用于汽车工业。哈维·凡世通（Harvey Firestone）在亨利·福特一世（Henry Ford I）和托马斯·阿瓦·爱迪生（Thomas Alva Edison）的技术支持下，在1934年研制出了柱式空气弹簧悬架系统——AIREDE空气弹簧。1944年通用汽车公司与凡世通公司合作，在其客车上进行了首轮试验。试验结果显示了空气悬架系统的内在优越性。通用汽车公司经过大量的产品研制开发工作，1953年开始试生产装有空气悬架的客车，这是商用汽车采用空气弹簧悬架的开始。20
奔驰ML350 空气悬架系统常见故障 引言：一辆奔驰ML350，用户反映该车仪表板灯光系统报警，中央控制面板的悬架升高按键上的LED 灯不停闪烁。 故障1 悬架升高按键上的LED 灯不停闪烁 一辆奔驰ML350，用户反映该车仪表板灯光系统报警，中央控制面板的悬架升高按键上的LED 灯不停闪烁。 连接故障诊断仪对空气悬架系统进行检测，发现了故障含义为加注中央蓄压器的时间异常的故障码。利用故障诊断仪的驱动功能为中央蓄压器充气，发现控制单元的指令可以发出但充气泵不工作。根据驱动测试结果可以判定，既有可能是线路问题，也有可能是元件问题。先检查了充气泵的电源线，结果无电压。对照电路图进行线路检查发现，提供电源的40 A 熔丝已经熔断。但检查充气泵及线路无短路现象，于是更换熔断的熔丝试车。但进行试车后故障依旧。
中央分配阀 限压阀
充气泵 根据以上检查结果，可以确定充气泵损坏。在更换新的充气泵后悬架系统升降功能恢复，升降开关上的LED 灯在车辆悬架达到预定高度后LED 灯熄灭，故障排除。 故障2 空气悬架不能升降 一辆奔驰ML350 轿车，用户反映该车的空气悬架不能升降。 连接故障故障诊断仪对系统进行检测，发现了故障内容为充气时间异常、管路泄漏的故障码。我们先对充气泵的线路进行了检查，没有发现异常。既然线路没有问题，那么很有可能是空气悬架系统存在泄漏的问题。于是对管路及分配阀进行测漏，结果发现分配阀处有泄漏现象。那么会不会这就是故障点呢？因为一旦分配阀出现泄漏，将使得充气泵产生的高压空气从此处泄漏，这样进入空气悬架系统的高压空气量将减少，因此空气悬架在规定的时间内将无法达到设定的高度，此时按键上的LED灯便会持续闪烁。由于充气泵的工作时间超长，最终还会导致线路过载烧毁熔丝。 在更换中央分配阀后，故障排除。
高级大客车空气悬架 典型的大客车空气悬架主要是由空气弹簧组件（包括空气弹簧、空气压缩机、储气筒等）、高度控制组件（车身高度调节阀、高度传感器）、导向杆件（推力杆）、横向稳定器、减振器和缓冲限位部件等组成。大客车对悬架系统的要求非常高，而且钢板弹簧式悬架系统已不能满足使用要求，发展方向之一是采用空气悬架。其中空气弹簧是空气是架的弹性元件和重要组成部分。空气弹簧具有较理想的弹性特性，其振动频率不随簧载质量的变化而变化，并且有良好的可控制性，可进一步提高大客车的舒适性，因此得到了广泛的应用。 1、空气悬架的特性 1．1空气悬架的优点 a）单位质量的储能量高，它是评价弹性元件好坏的一个重要指标。空气弹簧单位质量的储能量与缸体的工作压力和气体在标准状态下的密度有关。在6.OMPal作压力下的氮气，其质量能可达3．3X105Nm/g。而钢板弹簧、螺旋弹簧、扭杆弹簧、橡胶弹簧的质量能分别为76-115Nm/kg、178-280Nm/kg、254-38ONm/kg、508-1O16Nm/kg。由此可见，气体是弹性元件最合适的工作介质 b）具有变刚度特性，因而整个悬架系统可以得到较低的固有振动频率。试验表明，空气悬架的固有频率为1．25-1．7Hz，而板簧悬架为2．O-2．7Hz，所以空气悬架可大大改善乘坐舒适性。 C）其刚度是由气体容积和压力决定的。对于同一规格的气囊，当改变内部压力时，可以得到不同的承载能力。因而同一种空气弹簧可适应多种刚度或载荷的要求，因此经济性较好 d）能较好地缓和来自路面的振动，而减振器又能迅速抑制振动。试验表明：当车速为40km／h时，装有空气是架的汽车车身的振幅比钢板弹簧悬架降低近50％，而当车速增至80km／h时，振幅可降低近46％。e）具有高吸振及低噪声性能。空气弹簧以空气为介质，与板簧相比，内摩擦极小，因此工作时空气是架几乎没有噪声，这对于高级大客车来说是特别有利的。 f）可显著减小车身在转向时的侧倾角。试验表明，当车速在24km/h以下时，空气悬架与板簧这两种悬架的侧倾角相同，当车速达到30km／h时，空气悬架的侧倾角就可以减小约30％。 g）能通过车身高度调节阀来调节车身高度，从而保证车身高度不随载荷变化而变化。当簧载左右不均时，车身高度调节阀可以维持整车车身处于水平状态。 h）使用寿命比板簧长得多。气囊的寿命决定了空气悬架的寿命。台架试验表明，我国生产的气囊的寿命约为板簧的20-3O倍，并可节约大量弹簧钢。 综上所述，使用空气簧不仅可明显改善和提高汽车的行驶平顺性和舒适性，而且还具有良好的经济性。 1．2空气悬架的缺点 a）结构复杂。因空气弹簧只能承受垂直载荷，故必须安装导向结构以承受横向力、纵向力及力矩，因而整个悬架总成的成本较高。 b）空气弹簧尺寸较大，这在非独立悬架的布置上就较难保证两侧的空气弹簧有较大的中心距，限制了整车侧倾角刚度提高，因此在悬架系统中必需装备横向稳定器。 C）密封环节多，容易因密封件质量不良和磨损而漏气，导致维修复杂化。 2、空气弹簧的特性和类型
空气悬架发展情况
————————————————————————————————作者：————————————————————————————————日期: ?
二、中国汽车空气弹簧悬架市场发展情况 （一）汽车空气弹簧悬架发展概述 空气悬架从十九世纪中期诞生以来，经历了一个世纪的发展，经历了“气动弹簧-气囊复合式悬架→半主动空气悬架→中央充放气悬架（即ECＡS电控空气悬架系统)”等多种变化型式。到二十世纪五十年代才被应用在载重车、大客车、小轿车及铁道汽车上。目前国外高级大客车几乎全部使用空气悬架,重型载货车使用空气悬架的比例已达８０%以上，空气悬架在轻型汽车上的应用量也在迅速上升。部分轿车也逐渐安装使用空气悬架,如美国的林肯、德国的Benz300SE和Ｂenｚ６00等。在一些特种车辆（如对防震要求较高的仪表车、救护车、特种军用车及要求的集装箱运输车等）上,空气悬架的使用几乎为唯一选择。而我国仍处于起步阶段，空气悬架系统只应用在一些豪华客车和少部分重型货车和挂车上。 另外空气悬架不可能升降底盘，只能说是从胎压里抽出空气达到底盘下压的作用，轮胎的吸气口吸气吧气放到胎压里,底盘就自己有向上的压力。具体的操作流程:1.降:车轮放气轮胎的胎压在3.0左右放到1.8左右,轮胎的扁平比下降,底盘下压。2．升:轮胎吸气孔吸气，1．8的胎压瞬间被调成3.５的胎压越野时用。但是空气悬架不能向液压悬架那么厉害，就是升降自如，因为液压比较成熟而且是真正意义上的升降,比起空气悬架来说液压比较厉害,液压悬架运用在雪铁龙车上市他的专利。液压悬架最多可以升降18－３2CＭ,空气悬架只能说，调整车身姿态不能向液压那样升降自如空气悬架一般降最多1－2CM、升最多2-4C Ｍ不会降太低,不升太高。另外空气悬架俗称是(中央充放气系统)各位汽车界的朋友别把空气悬架真当升降了！比他厉害的是雪铁龙的液压悬架。 空气悬架缺点：不实用，后期维护成本高。不如液压那么先进，而且升降不自如。
全空气悬架与复合空气悬架的区别 1）定义：桥上载荷100%由空气弹簧承载，称为全空气悬架。 桥上载荷部分由空气弹簧承载，部分由钢板弹簧承载，称为复合空气悬架。 图一：全空气悬架 图二：复合空气悬架 2）全空气悬架由于空气弹簧承受全部载荷，所以偏频较低一般 为1.1—1.3赫兹间（舒适度好）；普通钢板弹簧的偏频一般在2.2—2.5 导向臂 横向推力杆 空气弹簧 高度阀 储气罐 电动泵 空气弹簧
赫兹之间（硬而颠）。一般钢板弹簧车的乘坐疲劳极限只有1个半小时，而空气悬架可使乘坐疲劳极限延长到4小时以上。复合空气悬架由于板簧与空气弹簧同时承载，偏频改善不大，有些结构设计不合理的复合悬架，由于空气弹簧与钢板弹簧的偏频不同甚至有“晕车感”和车身晃动幅度过大，驾乘感差等特性。因此，在乘坐舒适性方面，全空气悬架要优于复合空气悬架。 3）全空气悬架采用多连杆和横向推力系统，操纵稳定性大幅提升，且空气弹簧安装高度的降低，极大的改善了高顶车的稳定性，使车辆在较高速度转弯时，拥有良好的“抓地性”。复合空气悬架，钢板弹簧即承受垂向载荷，还要承受纵向和横向载荷，降低了其操纵稳定性能。因此，在操纵稳定性方面，全空气悬架也更优。 图三：两种悬架结构空气弹簧安装高度对比 4）全空气悬架由于完全改变了原车的板簧结构，成本较高。而复合空气悬架是基于原车结构，只是在车桥附近或板簧上加装一或二只空气弹簧，故成本低廉。 5）全空气悬架在发达国家只配装在较高端车型或救护车上，如：SUV车型的保时捷卡宴、911，奔驰ML350、500、550，路虎的揽胜。轿车的奥迪A8，奔驰的S600等。由于它的舒适性及操控性俱佳，被发达国家和地区强制配备在救护车上。复合空气悬架主要是对桥上载荷过大时起到支撑或辅助钢板弹簧的作用。多用在个人对货车或改装
大中型客车空气悬架设计规范
大中型客车空气悬架设计规范 1 范围 本规范规定了空气悬架设计过程中涉及到的符号、代号、术语及其定义，设计准则，布置要求，结构设计要求，材料选用要求，性能设计要求，设计计算方法，设计评审要求，装车质量特性，设计输出图样和文件的明细，制图要求等。 本规范适用于空气悬架系统产品设计过程控制,同时检验、制造可参考使用。 2 规范性引用文件 下列文件中的条款通过本规范的引用而成为本规范的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本规范，然而，鼓励根据本规范达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本规范。 GB/T 13061 汽车悬架用空气弹簧橡胶气囊 GB/T 11612 客车空气悬架用高度控制阀 QC/T 491 汽车筒式减振器尺寸系列及技术条件 QCn 29035 汽车钢板弹簧技术条件 QC/T 517 汽车钢板弹簧用U形螺栓及螺母技术条件 GB/T 4783 汽车悬挂系统的固有频率和阻尼比测定方法 3 符号、代号、术语及其定义 GB 3730.1－2001 汽车和挂车类型的术语和定义 GB/T 3730.2 道路车辆质量词汇和代码 GB/T 3730.3 汽车和挂车的术语及其定义车辆尺寸 GB/T 13061 汽车悬架用空气弹簧橡胶气囊 QC/T 491-1999 汽车筒式减振器尺寸系列及技术条件 GB/T 12549- 1990 汽车操纵稳定性术语及其定义 GB 7258－2004 机动车运行安全技术条件 GB 13094-2007 客车结构安全要求 QC/T 480-1999 汽车操纵稳定性指标限值与评价方法 QC/T 474-1999 客车平顺性评价指标及限值 GB/T 12428-2005 客车装载质量计算方法 GB 1589－2004 道路车辆外廓尺寸、轴荷及质量限值 GB/T 918.1－89 道路车辆分类与代码机动车 凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本规范，凡是不注日期的引用文件，其最新版本适用于本规范。 4 设计准则 4.1应满足的安全、环保和其它法规要求及国际惯例 4.1.1 安全技术条件应符合GB 7258－2004中有关要求。 4.1.2 操纵稳定性符合QC/T 480-1999中有关要求。
对汽车空气悬架系统的认识和了解 1 空气悬架发展概述 空气弹簧诞生于19世纪中期,早期用于机械设备隔振。1947年，美国首先在普尔曼车上使用空气弹簧，到目前为止，空气悬架系统(AIRMATIC)是流行于当今发达国家汽车行业的先进产品。在发达国家，100%的中型以上客车都用了空气悬架系统，40%以上的卡车、挂车和牵引车用了空气悬架系统。其最大的优点是：不仅可以提高乘员的乘坐舒适性，而且可以对道路起到重要的保护作用。 我国虽然从50年代就开始了对空气悬架的研究工作，但由于设计及制造等复杂因素的影响，并没有开发出实用的空气悬架系统，一直未能得到推广应用,目前国内各种车辆采用的空气悬架基本依赖进口。为了提高我同空气悬架的自主开发能力．目前国内各大汽车厂、研究所和大专院校加大对空气悬架基础理论和设计方法的研究力度，并在各种车辆上尝试采用空气悬架。 随着空气悬架应用的推广，对空气弹簧、导向机构及控制机构的研究也得到了重视。J. R. EVANS等人在1970年做了空气弹簧垂直特性实验，建立空气弹簧垂直动态特性模型。1994年做了空气弹簧的侧向特性实验，在大频率和大幅值情况下，测量了空气弹簧在不同载荷下的侧向力和变形。Katsuya Yoyofuku等通过研究振动频率和弹簧反应之间的关系，分析管道和气室对弹簧特性变化的影响。交通部重庆公路科学研究所的丁良旭对空气悬架的一些性能进行了计算机模拟，拟合了空气弹簧的特性曲线。 Jon Bunne和Roger Jable研究了空气悬架对传动系统振动的影响。John Woodrooffe通过试验分别评价了重型货车空气弹簧悬架和钢板弹簧悬架的路面附着性和行驶平顺性。 2 空气悬架系统的特性 2.1 空气弹簧的特点 （1）空气弹簧具有非线性特性，可将其特性曲线设计成理想形状。如图1所示空气弹簧特性曲线，静、动刚度随着载荷的增加而增大。
奥迪A8轿车自适应空气悬架系统 奥迪A8轿车作为奥迪品牌的顶级车型，配备了新开发的自适应空气悬架(图1)。 它利用电子减振调控装置可以实时跟踪汽车当前的行驶状态测得车轮的运动状态(非簧载质量)和车身的运动状态(簧载质量)。在四个可选模式范围内实现了不同的减振特性曲线。每个减振器都可单独进行调控。因此，在设定好的每种模式(舒适型或运动型)下均能够保证汽车具有最佳的舒适性和行车安全性。在设定的模式的框架下，车身高度自动调控程序和减振特性曲线被整合成一个系统。 系统的组成及原理 系统的组成如图2所示。 主要部件及功能 1．空气弹簧 空气弹簧采用外部引导式。它被封装在一个铝制的圆筒内。为了防止灰尘进入圆筒和(空气弹簧)伸缩囊之间，用一个密封圈密封线圈活塞和气缸之间的区域。密封圈可在维修时更换，空气弹簧伸缩囊不能单独更换。出现故障时，必须更换整个弹簧／减振支柱。 为了保证行李箱具有尽可能大的可利用空间和最大储物宽度，最大限度地减小了空气弹簧的直径。为了满足舒适性的要求，空气弹簧体积应最小。此冲突的解决方案是使用一个与减振器相连的容器存储额外的空气。 空气弹簧不仅替代了钢制弹簧，而且相对于钢制弹簧还有独特的优点。空气弹簧使用了铝制气缸的新式外部引导性装置减小了空气弹簧伸缩囊的壁厚。这样，在路面不平情况下响应更加灵敏。 2．减振器(图3和图4) 构造： 使用了一个无级电子双管气压减振器(无级减振控制系统=CDC减振器)。活塞上的主减振阀门通过弹簧机械预紧。在阀门上方安装有电磁线圈，连接导线经由活塞杆的空腔与外部连接。 功能： 减振力主要取决于阀门的通流阻力。流过的油的通流阻力越大，减振力也就越大。 以弹簧挠度(弹性)跳动(等于压力分段减振)为例从原则上说明工作原理(图5)： 当电磁线圈上没有电流作用时，减振力达到最大。减振力最小时电磁线圈上的电流大约为1800mA。在紧急运行时不对电磁线圈通电。这样就设定了最大减振力，并通过其来保证车辆行驶时动态稳定。

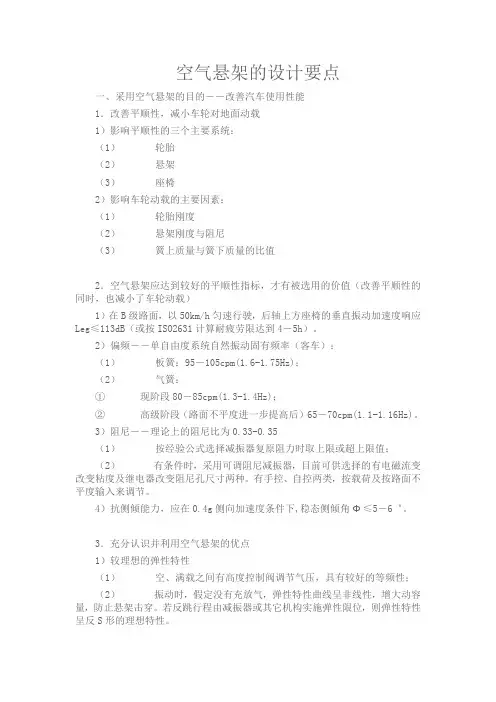

空气悬架的设计要点 一、采用空气悬架的目的――改善汽车使用性能 1．改善平顺性，减小车轮对地面动载 1）影响平顺性的三个主要系统： （1）轮胎 （2）悬架 （3）座椅 2）影响车轮动载的主要因素： （1）轮胎刚度 （2）悬架刚度与阻尼 （3）簧上质量与簧下质量的比值 2．空气悬架应达到较好的平顺性指标，才有被选用的价值（改善平顺性的同时，也减小了车轮动载） 1）在B级路面，以50km/h匀速行驶，后轴上方座椅的垂直振动加速度响应Leg≤113dB（或按ISO2631计算耐疲劳限达到4－5h）。 2）偏频――单自由度系统自然振动固有频率（客车）： （1）板簧：95－105cpm(1.6-1.75Hz)； （2）气簧： ①现阶段80－85cpm(1.3-1.4Hz)； ②高级阶段（路面不平度进一步提高后）65－70cpm(1.1-1.16Hz)。 3）阻尼――理论上的阻尼比为0.33-0.35 （1）按经验公式选择减振器复原阻力时取上限或超上限值； （2）有条件时，采用可调阻尼减振器，目前可供选择的有电磁流变改变粘度及继电器改变阻尼孔尺寸两种。有手控、自控两类，按载荷及按路面不平度输入来调节。 4）抗侧倾能力，应在0.4g侧向加速度条件下,稳态侧倾角Φ≤5－6゜。 3．充分认识并利用空气悬架的优点 1）较理想的弹性特性 （1）空、满载之间有高度控制阀调节气压，具有较好的等频性； （2）振动时，假定没有充放气，弹性特性曲线呈非线性，增大动容量，防止悬架击穿。若反跳行程由减振器或其它机构实施弹性限位，则弹性特性呈反S形的理想特性。
