扣件式钢管脚手架 1 扣件式钢管脚手架检查评定应符合现行行业标准《建筑施工扣件式钢管脚手架安全技术规范》JGJ130的规定。 2 扣件式钢管脚手架检查评定保证项目应包括：施工方案、立杆基础、架体与建筑结构拉结、杆件间距与剪刀撑、脚手板与防护栏杆、交底与验收。一般项目应包括：横向水平杆设置、杆件连接、层间防护、构配件材质、通道。 3 扣件式钢管脚手架保证项目的检查评定应符合下列规定： 3.1 施工方案 1）架体搭设应编制专项施工方案，结构设计应进行计算，并按规定进行审核、审批； 2）当架体搭设超过规范允许高度时，应组织专家对专项施工方案进行论证。
3.2 立杆基础 1）立杆基础应按方案要求平整、夯实，并应采取排水措施，立杆底部设置的垫板、底座应符合规范要求； 2）架体应在距立杆底端高度不大于200mm处设置纵、横向扫地杆，并应用直角扣件固定在立杆上，横向扫地杆应设置在纵向扫地杆的下方。 3.3 架体与建筑结构拉结 1）架体与建筑结构拉结应符合规范要求； 2）连墙件应从架体底层第一步纵向水平杆处开始设置，当该处设置有困难时应采取其它可靠措施固定；3）对搭设高度超过24m的双排脚手架，应采用刚性连墙件与建筑结构可靠拉结。 3.4 杆件间距与剪刀撑 1）架体立杆、纵向水平杆、横向水平杆间距应符合设计和规范要求； 2）纵向剪刀撑及横向斜撑的设置应符合规范要求； 3）剪刀撑杆件的接长、剪刀撑斜杆与架体杆件的固定应符合规范要求。 3.5 脚手板与防护栏杆 1）脚手板材质、规格应符合规范要求，铺板应严密、牢靠； 2）架体外侧应采用密目式安全网封闭，网间连接应严密； 3）作业层应按规范要求设置防护栏杆； 4）作业层外侧应设置高度不小于180mm的挡脚板。 3.6 交底与验收 1）架体搭设前应进行安全技术交底，并应有文字记录； 2）当架体分段搭设、分段使用时，应进行分段验收； 3）搭设完毕应办理验收手续，验收应有量化内容并经责任人签字确认。 4 扣件式钢管脚手架一般项目的检查评定应符合下列规定： 4.1 横向水平杆设置 1）横向水平杆应设置在纵向水平杆与立杆相交的主节点处，两端应与纵向水平杆固定；2）作业层应按铺设脚手板的需要增加设置横向水平杆； 3）单排脚手架横向水平杆插入墙内不应小于180mm。 4.2 杆件连接 1）纵向水平杆杆件宜采用对接，若采用搭接，其搭接长度不应小于1m，且固定应符合规范要求； 2）立杆除顶层顶步外，不得采用搭接； 3）扣件紧固力矩不应小于40N?m，且不应大于65N?m。 4.3 层间防护 1）作业层脚手板下应采用安全平网兜底，以下每隔10m应采用安全平网封闭； 2）作业层里排架体与建筑物之间应采用脚手板或安全平网封闭。 4.4 构配件材质 1）钢管直径、壁厚、材质应符合规范要求； 2）钢管弯曲、变形、锈蚀应在规范允许范围内； 3）扣件应进行复试且技术性能符合规范要求。 4.5 通道 1）架体应设置供人员上下的专用通道； 2）专用通道的设置应符合规范要求。
卷内目录 1、----------------------------------------------------------------安全专项施工方案 2、----------------------------------------项目特种作业人员登记表（架子工） 3、----------------------------------------------------------------------安全技术交底 4、----------------------------------------------------------------------安全操作规程 5、-------------------------------------------------------------------------检查验收表
脚手架专项施工方案
专职安全员（签名）：填表人：年月日
专职安全员（签名）：填表人：年月日
填写说明：1、此交底表格，交底班组为架子班，分部分项工程填栋号（如A1栋脚手架搭设），工种为架子班； 2、此交底现场补充交底内容根据现场的实际情况结合专项里面的安全技术措施填写，不得空白，交底人为报建 技术负责人和安全员，接受人不得有代签名的现象且必须与项目收集特种作业证件一致。如接受人签名栏不够可附签到表。
填写说明：1、此交底表格每个栋号，交底班组为架子班，分部分项工程填栋号（如A1栋脚手架拆除），工种为架子班； 2、此交底现场补充交底内容根据现场的实际情况结合专项里面的安全技术措施填写，不得空白，交底人为 报建技术负责人和安全员，接受人不得有代签名的现象且必须与项目收集特种作业证件一致。如接受人签名栏不够可附签到表

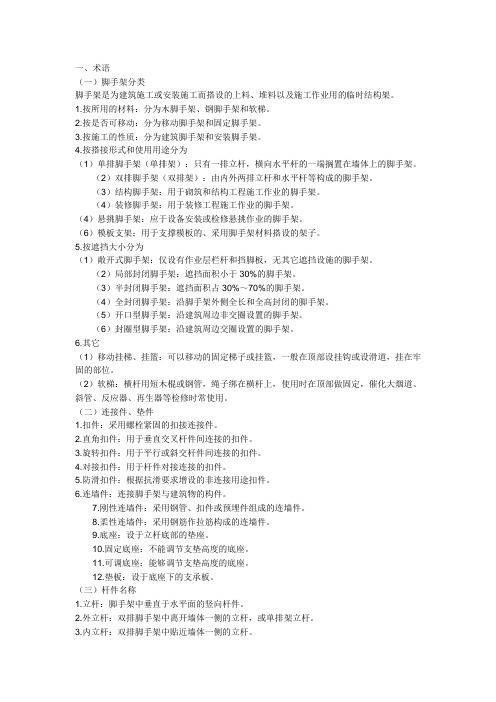

脚手架的分类 脚手架的含义：脚手架是为建筑施工而搭设的上料、堆料与施工作业用的临时的结构架，是进行施工作业重要的辅助设施。 脚手架的种类：按其搭设位置分为外脚手架和里脚手架两大类；按其构造形式分为多力杆式、框式、桥式、吊式、挂式、升降式、以及用于层间操作的工具式脚手架，其所用材料分有木、竹、钢管脚手架，钢管脚手架是我国应用最广、拥有量最多的架设工具，一般采用A3电焊钢管，它的状况、发展与完善对我国建筑脚手架技术的进步将具有举足轻重的影响。 脚手架的基本要求：其宽度应满足工人操作、材料堆放和运输的要求，坚固稳定，装拆方便，能多次周转使用。 脚手架的设计 1、脚手架的设计与一般结构设计相比，其具有以下特点： (1) 所受荷载变异性较大；（施工人员及材料的重量随时变动）。 (2) 扣件连接节点属于半刚性，且节点刚性大小与扣件质量、安装质量有关，节点性能存在较大变异。
(3) 脚手架结构、构件存在初始缺陷，如杆件的初弯曲、锈蚀、搭设尺寸误差、受荷偏心等均较大。 (4) 与墙的连接点，对脚手架的约束性变异较大。 (5) 安全储备小 在过去的很长时期，由于经济和科学技术发展水平限制，脚手架基本依经验做法搭设，而不设计和计算，随意性大，安全得不到科学和可靠保证；脚手架材料、形式都有很大变化后该问题更突出。 2、脚手架的承力 结构主要指作业层、横向构架和纵向构架三部分。作业层是直接承受施工荷载，荷载由脚手板传给小横杆，再传给大横杆和立柱。横向构架由立杆和小横杆组成，是脚手架直接承受和传递垂直荷载的部分，它是脚手架的受力主体。纵向构架主要是提高脚手架的整体稳定性。 扣件式钢管脚手架 一、特点
脚手架工程施工方案 施工人员必须经三级安全教育合格，并签订安全责任协议后方可上岗操作， 且在上岗之前，每位工人必须将身份证信息交到各自班组带长后，由带班长上报到项目部（如工人身份证未上报或信息不准确或不全，后期发生的任何工伤等费用，与项目部无关）。进入施工现场必须戴好安全帽，并扣好帽带，遵守安全操作规程和六大纪律，严禁赤膊、穿拖鞋、酒后等违章冒险作业。有高血压、心脏病、癫痫病、晕高、视力不好等不适合高处作业的人员，不得从事架子高空作业。作业前要每位职工熟悉作业周围环境，每天上班必须对职工进行班前安全技术交底和应注意事项，并应做好班组台帐，每位职工都要掌握安全操作规程和操作要 求。 编制依据：《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011） 一、材料选用及搭设型式
四栋楼在2层以上按每6层（每次悬挑高度约为18米）悬挑一次，悬挑层位于3层、9层、15层、21层、27层。 1、构造要求 本工程外脚手架选用Ф48.3×3.6规格的钢管，采用直角扣件，旋转扣件，对接扣件进行连接。所用材料经验收合格方可使用。 a立杆：落地式脚手架立杆纵距1.5m，横距0.9m，大横杆步距1.8m，内侧立杆距建筑外围不大于0.30m（根据现场情况可适当调整），外侧上、下两根大横杆之间设一道护身栏杆。上、下横杆的接长位置应错开布置在不同的立杆纵距中，以减少立杆偏心受载，与相近立杆的距离不大于纵距的三分之一。在距外架底部220mm处设置通扫地杆，所有立杆均落在坚实的地基上，并在下面垫好脚手板。
b 大横杆：大横杆设在立杆内侧，长度不小于三跨，采用直角扣件与立杆扣紧，直角扣件不得朝上，防止雨水进入。每一主节点处必须设置一小横杆，用直角扣件扣接并严禁拆除。 c 小横杆：每一主节点处必须设置一小横杆，用直角扣件扣接并严禁拆除，脚手板对接平铺时，接头处必须设置两根小横杆，脚手板搭接铺设时，接头处必须支在小横杆上。 接头在不同跨内(平面图)
2012年公司脚手架规范培训 培训资料 中建一局集团建设发展有限公司安全保证部 二〇一二年六月二十五日 脚手架、模板等安全技术规范 内容提纲： 建筑施工扣件式钢管脚手架安全技术规范JGJ130-2011 建筑施工碗扣式钢管脚手架安全技术规范JGJ166-2008 建筑施工工具式脚手架安全技术规范JGJ202-2010 建筑施工模板安全技术规范JGJ162-2008 建筑施工安全检查标准JGJ59-2011 一、建筑施工扣件式钢管脚手架安全技术规范JGJ130-2011 脚手架组成：1）立杆（单、双）；2）大横杆；3）小横杆；4）剪刀撑（单、双）； 5）扣件（直角扣、对接扣、旋转扣）；6）基础；7）安全网（平网、立网）；8）脚手板；9）连墙件（拉接点）；10）马道等组成。 1、落地式脚手架 双管立杆脚手架由于经济性不好，很少使用，本次修订中予以取消。 单排脚手架搭设高度不应超过24m；双排脚手架搭设高度不宜超过50m，高度超过50m的双排脚手架，应采用分段搭设等措施。 2、纵向水平杆的搭设要求； （1）宜设置在立杆内侧，其长度不宜小于3跨。 （2）纵向水平杆接长：宜用对接扣件连接，也可搭接 （3）对接扣件应交错布置：两根相邻纵向水平杆的接头不宜设置在同步或同跨内；不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm；各接头中心至最近主节点的距离不宜大于纵距的1/3；搭接长度不应小于1m，应等间距设置3个旋转扣件固定，端部扣件盖板边缘至搭接纵向水平杆杆于100mm。 3、横向水平杆的搭设要求； （1）作业层上非主节点处的横向水平杆，宜根据支承脚手板的需要等间距设置，最大间距不应大于纵距的1/2； （2）双排脚手架的横向水平杆两端均应采用直角扣件固定在纵向水平杆上； （3）当使用竹笆脚手板时，双排脚手架的横向水平杆的两端，应用直角扣件固定在立杆上。 主节点处必须设置一根横向水平杆，用直角扣件扣接且严禁拆除。 作业层端部脚手板探头长度应取150mm，其板的两端均应固定于支承杆件上。
编号：SY-AQ-09662 ( 安全管理) 单位：_____________________ 审批：_____________________ 日期：_____________________ WORD文档/ A4打印/ 可编辑 脚手架安全检查表 Scaffold safety checklist
脚手架安全检查表 导语：进行安全管理的目的是预防、消灭事故，防止或消除事故伤害，保护劳动者的安全与健康。在安全管理的四项主要内容中，虽然都是为了达到安全管理的目的，但是对生产因素状态的控制，与安全管理目的关系更直接，显得更为突出。 第一，预防，确保资源达到合格的水准； 第二，过程控制，确保进程合符安全标准以及监督过程操作安全； 第三，保持，持续处于安全的状态，不发生违背安全标准、不符合的状况；对于发生的状况确保及时得到处理。 根据检查实施者不同，可以分为不同内容类型的检查表。下面列出了现场安全监督员或相关专业人员对于施工用脚手架的安全检查表格，以供参考。 检查主项包括： 1.脚手架材料完好； 2.架子工在搭拆脚手架时采取了防坠落措施； 3.脚手架正确的位置悬挂标签； 4.地基结实稳固，预防积水；
5.架体垂直，结构支撑良好； 6.完备的护栏（中护栏、上护栏）和踢脚板； 7.上下脚手架通道安全、合理、可靠； 8.作业层面脚手板满铺且固定牢固； 9.脚手架基础周围安设围护、警示旗和警示标志； 10.作业平台整洁有序。 以上10项作为一个脚手架必备的基本要求。 自定义检查项目： 对于特殊结构或用途的脚手架应根据实际情况增加检查项目，这些可能包括：脚手架搭拆申请单，脚手架门洞，脚手架连墙件等。在检查表内，通过一定的自定义表格实现。 整改反馈： 检查执行后，最重要的是检查发现的违反状况必须告知相关责任人进行整改，并按期复查确认。对于检查的闭环管理和反馈是非常重要的。 编制依据：
脚手架搭设规范 (一)施工方案 1、脚手架搭设之前，应根据工种的特点和施工工艺确定搭设方案，内容应包括：基础处理、搭设要求、杆件间距及连墙杆设置位置、连接方法，并绘制施工详图及大样图。 2、脚手架的搭设高度超过规范规定的要进行计算。 （1）扣件式钢管脚手架搭设尺寸符合下表时，相应杆件可不再进行设计计算。但连墙件及立杆地基承载力等仍应根据实际荷载进行设计计算并绘制施工图。 （2）当搭设高度在25－50m时，应对脚手架整体稳定性从构造上进行加强。如纵向剪刀撑必须连续设置，增加横向剪刀撑，连墙杆的强度相应提高，间距缩小，以及在多风地区对搭设高度超过40m的脚手架，考虑风涡流的上翻力，应 在设置水平连墙件的同时，还应有抗上升翻流作用的连墙措施等，以确保脚手架的使用安全。 （3）当搭设高度超过50m时，可采用双立杆加强或采用分段卸荷，沿脚手架全高分段将脚手架与梁板结构用钢丝绳吊拉，将脚手架的部分荷载传给建筑物承担；或采用分段搭设，将各段脚手架载传给由建筑物伸出的悬挑梁、架承担，并经设计计算。 （4）对脚手架进行的设计计算必须符合脚手架规范的有关规定，并经企业技术负责人审批。 3、脚手架的施工方案应与施工现场搭设的脚手架类型相符，当现场固故改变脚手架类型时，必须重新修改脚手架方案并经审批后，方可施工。 二）立杆基 1、脚手架立杆基础应符合方案要求。 （1）搭设高度在25m以下时，可素夯实找平，上面铺5cm厚木板，长度为 2m时垂直于墙面放置；长度大于3m时平行于墙面放置。
（2）搭设高度25－50m时，应根据现场地耐力情况设计基础作法或采用回填土分层夯实达到要求时，可用枕木支垫，或在地基上加铺20cm厚道碴，其上铺设混凝土板，再仰铺12－16号槽钢。 （3）搭设高度超过50m时，应进行计算并根据地耐力设计基础作法，或于地面下1m深处采用灰土地基，或浇注50m厚混凝土基础，其上采用枕支垫。 2、扣件式钢管脚手架的底座有可锻铸铁制造与焊接底座两种，搭设时应将木垫板铺平，放好底座，再将立杆放入底座内，不准将立杆直接置于木板上，否则将改变垫板受力状态。底座下设置垫板有利于荷载传递，试验表明：标准底座下加设木垫板（板厚5cm,板长≥200cm）,可将地基土的承载能力提高5倍以上。当木板长度大于2跨时，将有助于克服两立杆间的不均匀沉陷。 3、当立杆不埋设时，离地面20cm处，设置纵向及横向扫地杆。设置扫地杆的做法与大横杆相同，其作用以固定立杆底部，约束立杆水平位侈及沉陷，从试验中看，不设置扫地杆的脚手架承载能力也有下降。 4、木脚手架立杆埋设时，可不设置扫地杆。埋设深度30-50cm，坑底应夯实垫碎砖，坑内回填土应分层夯实。 5、脚手架基础地势较低时，应考虑周围没有排水措施，木脚手架立杆埋设回填土后应留有土墩高出地面，防止下部积水。 （三）架体与建筑结构拉结 1、脚手架高度在7m以下时，可采用设置抛撑方法以保持脚手架的稳定，当搭设高度超过7m不便设置抛撑时，应与建筑物进行连接。 （1）脚手架与建筑物连接不但可以防止因风荷载而发生的向内或向外倾翻事故，同时可以作为架体的中间约束，减小立杆的计算长度，提高承载能力，保证脚手架的整体稳定性。 （2）连墙杆的间距，一般应按表中规定距离设置。当脚手架搭设高度较高需要缩小连墙杆间距时，减少垂直间距比缩小水平间距更为有效，从脚手架荷载载试验中看，连墙杆按二步三跨设置比三步二跨设置时，承载能力提高7%。 （3）连墙杆应靠近节点并从底层第一步大横杆处开始设置。 （4）连墙杆宜靠近主节点设置，距主节点不应大于300mm。
脚手架 脚手架（scaffold) 指施工现场为工人操作并解决垂直和水平运输而搭设的各种支架。建筑界的通用术语，指建筑工地上用在外墙、内部装修或层高较高无法直接施工的地方。主要为了施工人员上下干活或外围安全网维护及高空安装构件等，说白了就是搭架子，脚手架制作材料通常有：竹、木、钢管或合成材料等。有些工程也用脚手架当模板使用，此外在广告业、市政、交通路桥、矿山等部门也广泛被使用。 使事故的发生率较高。有关统计表面：在中国建筑施工系统每年所发生的伤亡事故中，大约有1/3左右直接或间接地与架设工具及其使用的问题有关。 分类 中国现在使用的用钢管材料制作的脚手架有扣件式钢管脚手架、碗扣式钢管脚手架、承插式钢管脚手架、门式脚手架，还有各式各样的里脚手架、挂挑脚手架以及其它钢管材料脚手架。从其材料和构造情况来着手，并可将其大致划分如下： 按杆件的材料划分 1）单一规格钢管的脚手架。它只使用一种规格的钢管，如扣件式钢管脚手架，只使用 Ф48.3×3.5的电焊钢管。 2）多种规格钢管组合的脚手架。它由两种以上的不同规格的钢管构成，如门式脚手架。 3）以钢管为主的脚手架。即以钢管为主，并辅以其它型钢杆件所构成的脚手架，如设有槽钢顶托或底座的里脚手架，有连接钢板的挑脚手架等。碗扣式钢管脚手架当采用钢管横杆时，为“单一钢管的脚手架”；当采用型钢搭边横杆时，为“以钢管为主的脚手架”。
按横杆与立杆之间的传递垂直力的方式划分 1）靠接触面摩擦作用传力。即靠节点处的接触面压紧后的摩擦反力来支承横杆荷载并将其传给立杆，如扣件的作用，通过上紧螺栓的正压力产生摩擦力； 2）靠焊缝传力。大多数横杆与立杆的承插联结就是采用这种方式，门架也属于这种方式； 3）直接承压传力。这种方式多见于横杆搁置在立杆顶端的里脚手架； 4）靠销杆抗剪传力。即用销杆穿过横杆的立式联结板和立杆的孔洞实现联结、销杆双面受剪力作用。这种方法在横杆和立杆的联结中已不多见。 此外，在立杆与立杆的联结中，也有3种传力方式： 1）承插对接的支承传力。即上下立杆对接，采用连接棒或承插管来确保对接的良好状态； 2）销杆连接的销杆抗剪传力； 3）螺扣连接的啮合传力。即内管的外螺纹与外（套）管的内螺纹啮合传力。其中后两种传力方式多用于调节高度要求的立杆连接中。 按连结部件的固着方式和装设位置划分 1）定距连接：即联结焊件在杆件上的定距设置，杆件长度定型，联结点间距定型； 2）不定距连结：即联结件为单设件，通过上紧螺栓可夹持在杆件的任何部位上。 按工人固定结点的作业方式划分 1）插入打紧； 不同类型的工程施工选用不同用途的脚手架和模板支架。目前，桥梁支撑架使用碗扣脚手架的居多，也有使用门式脚手架的。主体结构施工落地脚手架使用扣件脚手架的居多，脚手架立杆的纵距一般为1.2~1.8m；横距一般为0.9~1.5m。 扣件式钢管脚手架 优点 1) 承载力较大。当脚手架的几何尺寸及构造符合规范的有关要求时，一般情况下，脚手架的单管立柱的承载力可达15kN～35kN(1．5tf～3．5tf，设计值)。 扣件式钢管脚手架 2)装拆方便，搭设灵活。由于钢管长度易于调整，扣件连接简便，因而可适应各种平面、立面的建筑物与构筑物用脚手架。
脚手架安全检查记录表
序号检查项目扣分标准 应得 分数扣减 分数 实得 分数 1 保 证 项 目施工方 案 架体搭设未编制专项施工方案或未按规定审核、审批，扣10 分架体结构设计未进行设计计算，扣10分架体搭设超过规范 允许高度，专项施工方案未按规定组织专家论证，扣10分 10 2立杆基 础 立杆基础不平、不实、不符合专项施工方案要求，扣 5～10 分 立杆底部缺少底座、垫板或垫板的规格不符合规范要求，每 处扣2～5分未按规范要求设置纵、横向扫地杆，扣5～10分 扫地杆的设置和固定不符合规范要求，扣5分未采取排水措 施，扣8分 10 3架体与建 筑结构拉 结 架体与建筑结构拉结方式或间距不符合规范要求，每处扣 2 分架体底层第一步纵向水平杆处未按规定设置连墙件或未采 用其他可靠措施固定，每处扣2分搭设高度超过24m的双排 脚手架，未采用刚性连墙件与建筑结构可靠连接，扣10分 10 4 杆件间距 与剪刀撑立杆、纵向水平杆、横向水平杆间距超过设计或规范要求， 每处扣2分未按规定设置纵向剪刀撑或横向斜撑，每处扣5 分剪刀撑未沿脚手架高度连续设置或角度不符合规范要求， 扣5 分剪刀撑斜杆的接长或剪刀撑斜杆与架体杆件固定不符 合规范要求，每处扣2分 10 5脚手板与 防护栏杆 脚手板未满铺或铺设不牢、不稳，扣5～10分脚手板规格或 材质不符合规范要求，扣5～10分每有一处探头板，扣2分 架体外侧未设置密目式安全网封闭或网间连接不严，扣5～10 分作业层防护栏杆不符合规范要求，扣5分作业层未设置高 度不小于180mm的挡脚板，扣3分 10 6 交底与 验收架体搭设前未进行交底或交底未有文字记录，扣5～10分架 体分段搭设、分段使用未进行分段验收，扣5分架体搭设完 毕未办理验收手续，扣10分验收内容未进行量化，或未经责 任人签字确认，扣5分 10 小计60
脚手架搭设规范及图解 脚手架一般在施工现场都会有，脚手架在使用钱需要搭建，在建筑工地上肯定能用到，脚手架有竹子做的，有木头做的，有钢铁材料做的，现在大多数都是钢铁材料做的，脚手架不要以为随随便便就可以搭建好，就算你搭建好了，你的脚手架符合规范标准吗？看看下面的脚手架搭设规范图解，看看你们工地的脚手架搭建符合标准不。 1、材料应按国家现行标准进行100%外观检查，所有脚手架材料经检验合格后进行合格品标识妥善保管，必须具备产品质量合格证、生产许可证、专业检测单位检测报告。矚慫润厲钐瘗睞枥庑赖。
2、安全防护设备及测量作业设备齐全 3、总包单位向甲方项目部申报的脚手架搭设专项施工方案通过后，组织施工单位进行技术交底并做好书面交底记录。聞創沟燴鐺險爱氇谴净。 4、所以脚手架作业人员必须持证上岗。 5、图纸深化：按照脚手架搭设专项方案图纸跟建筑物施工图核对，计算立杆的步距及横距，并绘制立杆放线定位图及悬挑卸载层悬挑钢梁排版图。残骛楼諍锩瀨濟溆塹籟。
6、基础要求：采用砼硬化处理，砼厚度≥100mm，砼标号≥C20，必须满足脚手架搭设施工方案的荷载要求，按照立杆放线定位图放线。酽锕极額閉镇桧猪訣锥。 7、基础周边设置排水沟，基础地面不积水，接地线采用40mmХ4mm镀锌扁钢用两道螺栓卡箍与立杆主体结构连成一体，防雷接点≥四处（建筑物四个大角设置防雷点），并满足防雷专项方案要求，保证防雷接地有效。彈贸摄尔霁毙攬砖卤庑。
8、纵横向扫地杆：纵向扫地杆采用直角扣件固定在距底座下皮20cm处的立柱上，横向扫地杆则用直角扣件固定在紧靠纵向扫地杆下方的立柱上,通道出入口位置，有存在绊倒的危险时可不用安装扫地杆。謀荞抟箧飆鐸怼类蒋薔。 9、立杆两个相邻立柱接头避免出现在同步同跨内，并在高度方向错开的距离不小于500mm。
高大脚手架计算书（已通过专家论证） 脚手架计算书 1、脚手架相关力学计算条件 根据檐高和施工的需要，搭设脚手架的高度为H=74.20m（考虑到屋顶局部高处因此均按80m 计算）、立杆横距Lb=1.05m、立杆纵距L=1.20m,大横杆步距h=1.2m，横向水平杆靠墙一侧外伸长度＝300mm,铺5cm厚木脚手板4层，同时施工2层，施工荷载按结构施工时取 Qk=4KN/M2，（装修时荷载考虑两层同时作业，每两米按一人操作计算，人边放一个300mm 高直径500mm的灰斗，架体脚手板上排放两箱外墙面砖），连墙杆布置为两步三跨（2h×3L），钢管为φ48×3.2，基本风压W0＝0.35KN/m2，采用密目立网全封闭,计算脚手架的整体稳 定。 其它计算参数查《建筑施工扣件式钢管脚手架安全技术规范》及《建筑施工计算手册》知：立杆截面面积A=489mm2（由于使用旧钢管，考虑到磨损，钢管壁厚按3.2mm计算，则截面面积A=458mm2）,钢管回转半径i=1.58cm,截面模量W=5.08cm3,钢材抗压强度设计值f＝205N/mm2，脚手架钢管重量为0.0384KN/m，扣件自重为0.014KN/个，木脚手板的自重0.35KN/m2，密目网（密度为2300目/100cm2）的自重0.005KN/m2，挡脚板、栏杆的自重 0.14KN/m。 2、纵向水平杆计算： 脚手架属于双排扣件式钢管脚手架，施工荷载由纵向水平杆传至立杆，只对纵向水平杆进 行计算，按三跨连续梁计算，计算简图如下 抗弯强度按下式计算 σ＝≤f M＝0.175F?L F—由横向水平杆传给纵向水平杆的集中力设计值，F=0.5qlb(1+ )2 q―作用于横向水平杆的线荷载设计值； q= (1.2Qp+1.4QK)?S1 Qp―脚手板自重＝0.35 KN/m2； QK―施工均布荷载标准值（装修施工时为2KN/M2）取QK=3KN/M2； f―Q235钢抗弯强度设计值，按规范表5.1.6采用，f＝205N/mm2； S1―施工层横向水平杆间距，取S1=1200mm； 1.4―可变荷载的荷载分项系数； a1―横向水平杆外伸长度,取a1＝300mm －柱距，取 =1050mm －排距，取 =1200mm W－截面模量，按规范附录B表B取值，W=5.08cm3； σ＝
钢管脚手架搭设规范2017最新资料大全 脚手架作为建筑行业的常用工具，钢管脚手架搭设是户外脚手架搭设的一种，钢管脚手架搭设规范安全变得日益重要。钢管脚手架搭设需要注意哪些，有哪些要求呢？下面长沙景安建筑小编和大家分享下钢管脚手架搭设，拆除每个步骤的规范详解。 一、前言 （1）建筑施工扣件式钢管外脚手架的搭设及施工管理，体现企业具有特色外脚手架形象及标准化施工能力，本标准依照国家和地方有关安全技术规范、编制了《建筑工程外脚手架搭设内标准》。 （2）本标准对外脚手架的立面形象、构造要求、搭设拆除、检查与验收、管理要求做出了具体陈述，并且对一些特殊部位的构造作法进行了细化，细化的部位主要包括：阳台处、飘窗处、外用电梯卸料平台处、电梯井及采光井内、建筑物阳角处等。 （3）本标准具体内容与国家、地方有关安全技术规范规定要求不符的，以国家、地方有关安全技术规范规定为准。 二、基本参数要求 （1）钢管材质要求：钢管应采用国家标准GB/T13793或GB/T3091中规定的Q235普通钢管，型号宜采用Φ48.3×3.6mm（方案按Φ48×3.0mm计算），材料进场应提供产品合格证且进行验收，合格后方可投入使用。 （2）扣件进入施工现场应检查产品合格证，并应进行抽样复试，技术性能应符合国家标准《钢管脚手架扣件》的规定，扣件外观检查无裂纹，在螺栓拧紧力矩达到65N·m时，不得发生破坏。 （3）外架手架钢管必须进行防锈处理，除锈后刷一道防锈漆和两道面漆。 （4）木脚手板型号3000（6000）×200(250)×50，两端采用Φ1.6mm镀锌铁丝绑扎；钢筋网片式脚手架采用HPB235Φ6钢筋制作截面40mm间距，用Φ1.6mm镀锌铁丝固定在小横杆上。 3 钢管颜色（1）黄色油漆：脚手架立杆、大小横杆、纵横向扫地杆。（2）红色油漆：连墙件。（3）黄黑相间双色油漆：脚手架外侧防护栏杆、斜道防护栏杆、卸料平台防护栏杆。（4）红白相间双色油漆：剪刀撑、横向斜撑、踢脚板、楼梯临边防护栏杆、施工电梯卸料平台临边防护栏杆。（5）示意图颜色与文字叙述不一致的，以文字描述的颜色为准。 4 外立面形象（1）脚手架外侧防护必须使用合格的密目式安全网封闭。外架上应设置公司标志（“公司”横幅）和宣传标语。保证外架协调美观，体现企业特色。 5 杆件设置（1）架体阴阳转角处应设置4根立杆，大横杆应连通封闭。（2）主节点处必须设置纵横向水平杆。（3）立杆除顶层顶部外必须采用对接，大横杆在架体转角外可以搭接，剪刀撑必须搭接。（4）剪刀撑、连墙件必须随外脚手架同步搭设、同步拆除。严禁后搭或先拆。 6 立杆基础（1）落地式脚手架搭设高度不宜超过35m，高度在35～50m时必须采取卸荷措施，高度大于50m时必须采取卸荷措施并对专项方案进行专家论证。（2）脚手架基础平整、夯实、混凝土硬化，基础应采用100mm厚C25混凝土硬化，立杆底部设置底座或垫板。垫板应采用长度不少于2跨、厚度不小于50mm、宽度不小于200mm的木垫板。（3）落地式脚手架必须设置纵、横向扫地杆，纵向扫地杆宜采用直接扣件固定在紧靠纵向扫地杆下方的立杆上。当立杆基础不在同一高度时必须将高处的纵向扫地杆向低处延长两跨与立杆固定，高低差不应大于1m,紧边坡上方的立杆轴线道边坡的距离不小于500mm。（4）脚手架基础应考虑周边设有排水措施，脚手架底座底面标高应高于室外自然地坪50mm，立杆基础外侧设置截面不小于200mm×200mm的排水沟，保证脚手架基础不积水。
脚手架安全资料 落地式外脚手架施工方案 一、简述 本工程为某大学教学实验主楼，Ⅰ区檐高49.9m，本工程拟采用双排双排双立杆落地式钢管扣件脚手架，其中，主体施工阶段为满足安全防护的要求，先搭设单排双杆外架子作为防护外架，随工程进度在已有单排架子的基础上，增搭内排架将原有双杆单排架改为双杆双排架，同时作为装修防护用；Ⅱ、Ⅲ区檐高25m，脚手架采用双排单杆落地式脚手架。 二、落地式外脚手架 1.材料的选用和要求 本工程采用扣件式钢管脚手架，杆件采用φ48*3.5的钢管，扣件连接，脚手板采用50mm 厚松木板4-6m长。所用管件、扣件必须符合标准规定：钢管有弯曲、压扁等缺陷的不得使用，扣件不得有裂纹、气孔、疏松、砂眼等缺陷，扣件转动灵活，当扣件加紧钢管时开口处最小距离不小于5mm，扣件防止锈蚀；脚手板不得有腐朽，贯通节疤。 2.落地式外脚手架的地基处理 （1）搭设场地表面做2-3步2：8灰土并平整夯实。 （2）离建筑物0.2m和1.2m处浇筑两道宽20cm，厚50cm的细石混凝土垫层。 （3）落地式外脚手架立杆底部安装铸铁底座，底座外径尺寸150mm，并铺设通长脚手板。 （4）立杆底部距地面120mm处设置连续式扫地杆。脚手架扫地杆与立杆处用小横杆拉牢。 （5）距落地式双排脚手架外0.5m处设宽30cm深40cm的排水沟，落地式外脚手架地基及排水沟的布置，如图3-1。 3.杆件布置 （1）落地式外脚手架，Ⅰ区脚手架搭设高度为50m，根据计算脚手架30m以下为双排双立杆，20m以上为单立杆。双排外脚手架搭设宽度为1.0m,脚手架内立杆与墙面的距离为0.2m。 （2）双排脚手架的立杆间距为1.5m，大横杆间距为1.7m。 （3）外脚手架立杆接头和横杆接头的要求： ①立杆接头：立杆接头与相近大横杆的距离不宜大于步距的1/3。 ②横杆接头：大横杆接头与相近立杆距离不宜大于杆间距的1/3。 ③立杆必须采用对接方式。 ④脚手架立杆、大横杆交点处，必须设置一根小横杆，所有杆件的交接部位必须用扣件连接。 ⑤感官脚手架小横杆伸出端头长度不小于150m. ⑥立杆的垂直偏差：立杆的垂直偏差不大于h×1/300＝45200×1/300＝173.3m且不大于100mm，即不大于100mm。横杆的水平偏差：横杆的水平偏差不大于1/230×L=800000×1/250=320mm且不大于50mm，即不大于50mm。 4.架体与建筑物的拉结 外脚手架与主体的拉结，每高4m水平6m设一个拉结点。拉结点必须均匀分布，拉结点必须同时拉结里外立杆。 （1）拉结点必须用钢管扣件围箍在混凝土柱上。如图3-2。 （2）剪力墙处可在墙体上设预埋件，拉结杆与预埋件刚性连接。如图3-3 5.剪刀撑的设置
钢管脚手架搭设规范[2017最新资料大全] 脚手架作为建筑行业的常用工具，钢管脚手架搭设是户外脚手架搭设的一种，钢管脚手架搭设规范安全变得日益重要。钢管脚手架搭设需要注意哪些，有哪些要求呢？下面长沙景安建筑小编和大家分享下钢管脚手架搭设，拆除每个步骤的规范详解。一、前言（1）建筑施工扣件式钢管外脚手架的搭设及施工管理，体现企业具有特色外脚手架形象及标准化施工能力，本标准依照国家和地方有关安全技术规范、编制了《建筑工程外脚手架搭设内标准》。（2）本标准对外脚手架的立面形象、构造要求、搭设拆除、检查与验收、管理要求做出了具体陈述，并且对一些特殊部位的构造作法进行了细化，细化的部位主要包括：阳台处、飘窗处、外用电梯卸料平台处、电梯井及采光井内、建筑物阳角处等。（3）本标准具体内容与国家、地方有关安全技术规范规定要求不符的，以国家、地方有关安全技术规范规定为准。二、基本参数要求（1）钢管材质要求：钢管应采用国家标准GB/T13793或GB/T3091中规定的Q235普通钢管，型号宜采用 Φ48.3×3.6mm（方案按Φ48×3.0mm计算），材料进场应提供产品合格证且进行验收，合格后方可投入使用。（2）扣件进入施工现场应检查产品合格证，并应进行抽样复试，技术性能应符合国家标准《钢管脚手架扣件》的规定，扣件外观
检查无裂纹，在螺栓拧紧力矩达到65N·m时，不得发生破坏。（3）外架手架钢管必须进行防锈处理，除锈后刷一道防锈漆和两道面漆。（4）木脚手板型号3000（6000） ×200(250)×50，两端采用Φ1.6mm镀锌铁丝绑扎；钢筋网片式脚手架采用HPB235Φ6钢筋制作截面40mm间距，用 Φ1.6mm镀锌铁丝固定在小横杆上。3 钢管颜色（1）黄色油漆：脚手架立杆、大小横杆、纵横向扫地杆。（2）红色油漆：连墙件。（3）黄黑相间双色油漆：脚手架外侧防护栏杆、斜道防护栏杆、卸料平台防护栏杆。（4）红白相间双色油漆：剪刀撑、横向斜撑、踢脚板、楼梯临边防护栏杆、施工电梯卸料平台临边防护栏杆。（5）示意图颜色与文字叙述不一致的，以文字描述的颜色为准。4 外立面形象（1）脚手架外侧防护必须使用合格的密目式安全网封闭。外架上应设置公司标志（“公司”横幅）和宣传标语。保证外架协调美观，体现企业特色。5 杆件设置（1）架体阴阳转角处应设置4 根立杆，大横杆应连通封闭。（2）主节点处必须设置纵横向水平杆。（3）立杆除顶层顶部外必须采用对接，大横杆在架体转角外可以搭接，剪刀撑必须搭接。（4）剪刀撑、连墙件必须随外脚手架同步搭设、同步拆除。严禁后搭或先拆。6 立杆基础（1）落地式脚手架搭设高度不宜超过35m，高度在35～50m时必须采取卸荷措施，高度大于50m时必须采取卸荷措施并对专项方案进行专家论证。（2）脚手架基础平整、
铝合金脚手架 1、铝合金脚手架所有部件采用特制铝合金材质，比传统钢架轻75% 2、部件连接强度高：采用内胀外压式新型冷作工艺，脚手架接 头的破坏拉脱力达到4100-4400Kg，远大于2100Kg的许用拉脱力。 3、安装简便快捷；配有高强度脚轮，可移动。 4、整体结构采用“积木式”组合设计，不需任何安装工具。 铝合金快装脚手架解决企业高空作业难题，它可根据实际需要的高度搭接，有2.32M/1.856M/1.392M三种高度规格。有宽式和窄式 两种宽度规格。窄式架可以在狭窄地面搭接，方便灵活。他可以满足墙边角，楼梯等狭窄空间处的高空作业要求是企业高空作业的好帮手。安全 1、搭设高层脚手架，所采用的各种材料均必须符合质量要求。 2、高层脚手架基础必须牢固，搭设前经计算，满足荷载要求， 并按施工规范搭设，做好排水措施。 3、脚手架搭设技术要求应符合有关规范规定。 4、必须高度重视各种构造措施：剪刀撑、拉结点等均应按要求 设置。
5、水平封闭：应从第一步起，每隔一步或二步，满铺脚手板或 脚手笆，脚手板沿长向铺设，接头应重叠搁置在小横杆上，严禁出现空头板。并在里立杆与墙面之间每隔四步铺设统长安全底笆。 6、垂直封闭：从第二步至第五步，每步均需在外排立杆里侧设 置1.00m高的防护样栏杆和挡脚板或设立网，防护杆(网)与立杆扣牢；第五步以上除设防护拦杆外，应全部设安全笆或安全立网；在沿街或居民密集区，则应从第二步起，外侧全部设安全笆或安全立网。 7、脚手架搭设应高于建筑物顶端或操作面1.5m以上，并加设围护。 8、搭设完毕的脚手架上的钢管、扣件、脚手板和连接点等不得 随意拆除。施工中必要时，必须经工地负责人同意，并采取有效措施，工序完成后，立即恢复。 9、脚手架使用前，应由工地负责人组织检查验收，验收合格并 填写交验单后方可使用。在施工过程中应有专业管理、检查和保修，并定期进行沉降观察，发现异常应及时采取加固措施。 10、脚手架拆除时，应先检查与建筑物连接情况，并将脚手架上的存留材料，杂物等清除干净，自上而下，按先装后拆，后装先拆的顺序进行，拆除的材料应统一向下传递或吊运到地面，一步一清。不准采用踏步拆法，严禁向下抛掷或用推(拉)倒的方法拆除。 11、搭拆脚手架，应设置警戒区，并派专人警戒。遇有六级以上大风和恶劣气候，应停止脚手架搭拆工作。

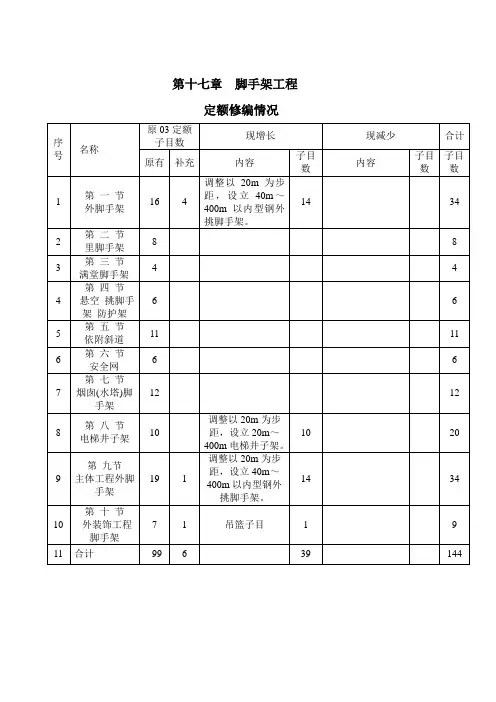

脚手架定额 说明 一、本章包括外脚手架、里脚手架、满堂脚手架、电动吊篮式脚手架、活动脚手架、电梯井架、烟囱、水塔脚手架及安全防护设施等措施项目；适用于建筑、装饰工程中的脚手架工程。 二、本章各类脚手架子目均按钢管脚手架编制。 三、建筑用外脚手架是指单独为建筑物外墙外边线上所有构件及部位的整体结构、装饰工程施工所需搭设的外脚手架。装饰用外脚手架是指单独为建筑物外墙外边线上所有构件的装饰工程施工所搭设的外脚手架。 四、同一栋建筑物不同高度部位的脚手架周转用材的使用时间不同，因此外脚手架按搭拆、使用分别编制子目，脚手架搭拆及使用的时间规律如图13-1所示： 外脚手架全部周转材料在施工现场的加权平均使用天数为外脚手架的“有效使用天数”。 五、外脚手架分为综合脚手架、单排脚手架，外脚手架包括脚手架、平桥、斜桥、平台、护栏、挡脚板等。建筑物的外脚手架区分不同的高度、用途(建筑用、装饰用)，分别按照相应单排脚手架、综合脚手架子目计算。 六、里脚手架包括外墙内面装饰脚手架、内墙砌筑及装饰用脚手架、外走廊及阳台的外墙砌筑与装饰脚手架、走廊柱、独立柱的砌筑与装饰脚手架、现捣混凝土柱、混凝土墙结构及装饰脚手架费用。 七、满堂基础脚手架按满堂脚手架基本层子目的50%执行。条形基础宽度大于3m，且深度大于1.5m时，按满堂基础脚手架计算。 八、架空运输道，适用特殊施工环境，按施工组织设计计算。子目以架宽2m为准，如架宽大于2m时应按相应子目乘以系数1.20；超过3m时按相应子目乘以系数1.50。 九、独立安全水平挡板和垂直防护架，是指脚手架以外单独搭设的，用于车辆通道、人行通道、临街防护和施工现场与其他危险场所隔离等防护。 十、超过1.5m宽以上雨蓬的檐口装饰线，如没有计算综合脚手架的，按单排脚手架计算(顶层雨篷不适用)。 十一、凿桩头的高度如超过1.2m时，混凝土灌注桩、预制方桩、管桩每凿1m3桩头，计算单排脚手架16m2；钻(冲)孔桩按直径乘以4加3.6m再乘以高，按单排脚手架子目执行。人工挖孔桩凿护壁，不得计算脚手架。 十二、斜板、拱形板、弧形板屋面和架空阶梯的计算高度按平均高度。 十三、建筑物脚手架托架适用于高层建筑外脚手架沿建筑高度分区搭拆时的脚手架承托结构，或者建筑物局部脚手架需要悬挑时的承托结构。 工程量计算规则 一、建筑物外脚手架工程量按以下规则计算。 1.外脚手架搭拆工程量按外墙外边线的凹凸(包括凸出阳台)总长度乘以脚手架的搭设高度计算搭设面积以m2计算。门、窗洞口、空圈洞口等所占面积不扣除。
脚手架钢管规格脚手架钢管规格表 当日价格咨询电话：0635-8378200 脚手架钢管的材质 Q195、Q215或Q235 脚手架钢管规格表 规格：Φ3.0,Φ2.75,Φ3.25,Φ2.5 长度：1-6米半米一个规格;可按照客户要求规格加工 脚手架钢管执行标准 SY/T5768-95 GB/T3091-2001 脚手架管理论重量计算公式 国家标准架子管每米的重量为0.00384吨，全管的实际重量：0.00384*钢管长度 钢管脚手架的搭设 1. 搭设脚手架时必须加设底座或基础，并作好地基的处理。本工程立杆直接撑在基础底板上或基坑底老土上，再加道木支座。基坑底老土面上铺设垫板必须平稳，不得悬空，安放底座时应拉线和拉尺，按规定间距尺寸摆放后加以固定。 2. 钢管脚手架搭设顺序为：摆放扫地杆(贴近地面的大横杆，高度为20cm)→逐根树立立杆，随即与扫地杆扣紧→装扫地小横杆并与立杆或扫地杆扣紧→安第一步大横杆(与各立杆扣紧)→安第一步 小横杆→安第二步大横杆→加设临时斜撑杆(上端与第二步大横杆扣紧，在装设两道墙杆后方可拆除)→安第三、四步大横杆和小横杆→安连墙杆→安接立杆→加设剪刀撑→铺脚手板。 3. 立杆的设置必须等距对直，其纵向间距不得大于1.8m。立杆的横向间距为1.0m，立杆距墙面为
40cm。小横杆垂直间距(即脚手架步距)为1.8m，底层步距不得大于2m，小横杆挑出里外立杆的长度分别不得小于30cm和15cm。脚手架外侧每隔9m必须设一道剪刀撑，与地面的夹角应控制在45°—60°间自上而下连续设置。 1.脚手架的立杆和大横杆的接长点必须错开，钢管剪刀撑的接长必须搭接，搭接长度不得小于40cm。 脚手架杆件的连接必须严格按规程进行，脚手架扣件的扭力矩应控制在4.5～5kg/m间，每根顶撑和立杆的绑扎点不得少于3道。大横杆间应等距设置两根搁栅；底笆应满铺，不得留有空隙，底笆与大横杆的绑扎点不得小于4个，每点均须用18号铅丝双股扎牢(脚手架的顶端必须按规程要求进行封顶；里杆应低于檐口50cm，外立杆应高出檐口1m)。脚手架与主体结构之间必须有连接牢固的拉撑点，采用两根并联的10号～12号铅丝或其他强度相等的材料。拉撑点的水平间距不得大于6m，垂直距离不得大于3.6m，拉结处的小横杆与建筑间应加撑头与墙面抵紧。 2.脚手架的外侧，自第二步起必须每步设1m高的防护栏杆和40cm高的挡脚板，顶排的扶手栏杆 不得少于2道，高度分别为1.3m和0.9m。脚手架内立杆与墙面间每隔４步应设一道隔离笆。操作人员上下架子必须有安全可靠的爬梯与坡道，爬梯与坡道应设于脚手架外侧。钢管脚手架必须有良好的接地装置，接地电阻不大于4Ω，应按规范规定设置避雷装置。 脚手架钢管规格表
