SY360L智能照明控制器使用说明
概述
1．1控制器特点
●支持远程遥控、消防联动、经纬时控、传统时控、间隔控制、光
控。
●大屏幕LCD中文显示界面，功能丰富、操作方便、人机界面友好。
●有4-60回路可供选择
●每路4个时间段设置。
●支持手动控制，方便现场调试。
●具备RS485通讯接口，应用Modbus通讯协议，可实现与电脑通
讯进行远程操作。
●接线简单，维护方便。
1．2技术指标
产品型号：SY360L
供电电源：AC 220V
电源消耗：< 3W
使用环境：温度-40~85℃湿度< 90%
接点输出：可扩至60回路
光感输入：光敏电阻
通讯方式：Modbus标准接口RS485
安装方式：显示屏：面板开孔嵌入式、模块：导轨式安装外形尺寸：显示屏：162(长)×100(宽)×45(深)
模块：115(长)×90(宽)×40(深)
面板开孔：156×92
注：单位mm
页面选择：
在主画面里，按‘’键，进入页面选择画面，输入要打开的页面编号，按‘’键，如果该编号页面存在，则进入该页面，否则返回主画面，页面编号分配如下列表：
主画面上显示当前日期和时间，分别显示各回路的路灯开关状态，用图形表示出来，直观明了。显示当地当天的天亮天黑时间，给用户在设定经纬度时间控制时带来方便。
操作注意事项：
控制器在投入使用前，先设定日期和时间、当地的经度和纬度，这样，控制器才准确地计算当地的天亮天黑时间。
请参照全国的经纬度时区表，有不明之处，请与广州新威厂家联系。操作步骤：移动光标到目标，按‘＾’‘ˇ’键修改数值，移动光标保存结果。
注：修改完必须移动光标进行数值保存，如果直接按‘SET’返回主画面，则刚才修改的值会失效。
注：手动开关说明
主画面上按才起作用，A、B、C、D分别是控制对应回路灯光的手动按钮。
在开灯的情况下，按住“﹥”和“A”或“B”或“C”或“D”按键为关灯，关灯后，自动开灯时间条件达到，或者光控开灯条件达到时，自动接通亮灯。
在关灯的情况下，按住“﹥”和“A”或“B”或“C”或“D”按键为开灯，开灯后，自动关灯时间条件达到，或者光控关灯条件达到时，自动断开灭灯。
时控设置
分为经纬度时间(又叫天文时间)，和传统时间两种控制，经纬度时间是每天跟随太阳变化的。
全夜灯>>建议选择经纬度开灯和经纬度关灯
半夜灯>>建议选择经纬度开灯和固定时间关灯
每个回路一共可设置4组开关时间，当不需要使用多组时间控制，即把该组时控设置为00：00固定开-00：00固定关，该组时段就不参与控制。
通断设置的例子
1.吸合5分钟，断开20分（仓库抽风）
设置为‘吸合 00:05:00 释放 00:20:00’
2.长期吸合（照明）
设置为‘吸合 00:00:01 释放 00:00:00’
即：吸合时长不为0；释放时长为0
3．长期释放（备用回路）
设置为‘吸合 00:00:00 释放 00:00:01’
即：吸合时长为0；释放时长不为0
注：通断间隔动作是在该回路开条件满足下完成。
日全食或者下雨天时，是否要用到光控开关，用到时请打上‘√’，不用时请打‘×’。
请参照当前的光照强度来设定，并总结经验。
注意：安装探头时不要安装在本次控制的灯光下面
注：时控设置/消防设置/通断间隔设置/一周启停设置/光控设置操作简介，在查询状态下，通过‘＾’‘ˇ’键，可以翻页选择查询不同回路的参数；按‘>’键进入修改状态，移动光标到目标位置，通过‘＾’‘ˇ’键，修改目标值，按‘’进行数据的保存，如在查询状态下，则退出返回到工作页面。
施工接线图
一概述 智能控制器是框架式空气断路器的核心部件，适用于50~60Hz电网，主要用作配电、馈电或发电保护，使线路和电源设备免受过载、短路、接地/漏电、电流不平衡、过压、欠压、电压不平衡、过频、欠频、逆功率等故障的危害；通过负载监控，需量保护，区域连锁等功能实现电网的合理运行。同时也用作电网节点的电流、电压、功率、频率、电能、需量、谐波等电网参量的测量；故障、报警、操作、电流历史最大值、开关触头磨损情况等运行维护参数的记录；当电力网络进行通讯组网时，智能控制器可用为电力自动化网络的远程终端实现遥测，遥信，遥控，遥调等，智能控制器支持多种协议以适用不同的组网要求。 二基本功能 对于M型无任何可选功能（加*的项目）时其功能配置为基本功能，如表1所示： 表1 基本功能配置 2.1.3 通讯功能 通讯功能为可选项，对于M型没有通讯功能，对于H型通讯协议可根据需要选择为Modbus,Profibus-DP,Device net.
2.1.4增选功能选择 增选功能为可选项，M型，H型都可以选择增选功能配置，不同增选功能代号与增选功能容如表2所示。 2.1.5 区域连锁及信号单元的选择 “区域连锁及信号单元”为可选项，M型、H型都可以选择信号单元的功能配置，当信号单元选择为S2，S3时，控制器具备区域连锁功能。 2.2 技术性能 2.2.1 适用环境 工作温度：－10℃～＋70℃（24h?平均值不超过+35℃） 储存温度：－25℃～＋85℃ 安装地点最湿月的月平均最大相对湿度不超过90%，同时该月的月平均最低温度不超过+25℃，允许由于温度变化产生在产品表面的凝露。 污染等级：3级。 (在和断路器装配在一起的情况下) 安装类别：Ⅲ。 (在和断路器装配在一起的情况下) 2.2.2工作电源 由辅助电源和电源互感器同时供电，保证负载很小和短路情况下控制都可以可靠工作。控制器的供电方式有下面3种方式：
深圳市南山智园智能化系统工程项目 智能照明控制系统 2014年6月12日 深圳市合广测控技术有限公司
1、系统概述 1.1、智能照明系统建设的目的和意义 （1）良好的节能效果带来可观的经济效益 采用智能照明控制系统的主要目的是节约能源，智能照明控制系统借助各种不同的预设置控制方式和控制元件，对不同时间不同环境的光照度进行精确设置和合理管理，实现节能。此外，智能照明控制系统中对荧光灯等进行调光控制，由于荧光灯采用了有源滤波技术的可调光电子镇流器，降低了谐波的含量，提高了功率因数，降低了低压无功损耗。 （2）通过软启技术延长灯具寿命 无论是热辐射光源，还是气体放电光源，电网电压的波动是光源损坏的一个主要原因。因此，有效地抑制电网电压的波动可以延长光源的寿命。智能照明控制系统能成功地抑制电网的浪涌电压，同时还具备了电压限定和轭流滤波等功能，避免过电压和欠电压对光源的损害。采用软启动和软关断技术，避免了冲击电流对光源的损害。通过上述方法，光源的寿命通常可延长2～3倍。 （3）改善工作、生活环境，提高工作效率、提升生活档次 良好的工作环境是提高工作效率的一个必要条件。良好的设计，合理地选用光源、灯具及优良的照明控制系统，都能提高照明质量。 智能照控制系统以调光模块控制面板代替传统的平开关控制灯具，可以有效地控制各房间内整体的照度值，从而提高照度均匀性。同时，这种控制方式内所采用的电气元件也解决了频闪效应，不会使人产生不舒适、头昏脑胀、眼睛疲劳的感觉。 （4）实现多种照明效果 多种照明控制方式，可以使同一建筑物具备多种艺术效果，为建筑增色不少。现代建筑物中，照明不单纯地为满足人们视觉上的明暗效果，更应具备多种的控制方案，使建筑物更加生动，艺术性更强，给人丰富的视觉效果和美感。以某工程为例，建筑物内的展厅、报告厅、会议室等，如果配以智能照明控制系统，按其不同时间、不同用途、不同的效果，采用相应的预设置场景进行控制，可以达到丰富的艺术效果。 （5）提高管理效率减少维护成本
灯光控制系统方案
一、系统概述 系统原理概述 系统所有的单元器件（除电源外）均内置微处理器和存储单元，由一对信号线（UTP5）连接成网络。每个单元均设置唯一的单元地址并用软件设定其功能，通过输出单元控制各回路负载。输入单元通过群组地址和输出组件建立对应联系。当有输入时，输入单元将其转变为数字信号在系统总线上广播，所有的输出单元接收并做出判断，控制相应回路输出。 系统通过两根总线连接成网络。总线上不仅为每个组件提供24伏直流电源，还加载了控制信号。通过系统编程使控制开关与输出回路建立逻辑对应关系。 系统元件采用 模块化结构、并已 经有系统化产品、 系统扩展方便。同 时，通过专用接口 元件及软件，可能 直截接入电脑进行 实时监控，或接入 以太网进行远程实 时监控。因此在设 计时更加简单、灵活。 系统为分布式控制，模块化结构，可靠性高。任何控制模块均内置CPU，每个输入模块（场景开关、多键开关、红外传感器等）都可直接与输出模块（调光器、输出继电器）通讯（发送指令→接受指令→执行指令），避免了集中式结构中央CPU一旦出现故障造成整个系统瘫痪的弱点。 与BA系统的集成 诺雅照明控制系统是一个开放的系统，通过专用接口软件，可方便地与其他系统连接，如楼宇自控系统、门禁系统、保安监控系统、消防系统等。
中央监控计算 机 Networ k Interface 网络接 系统结构图 网络接口 MR BA 中央监控计 局
二、系统功能和优点 智能照明控制系统在学校应用的功能和优点： 1、实现照明控制智能化 可用手动控制面板，根据一天中的不同时间，不同用途精心地进行灯光的场景预设置，使用时只需调用预先设置好的最佳灯光场景，使人产生新颖的视觉效果。随意改变各区域的光照度。 2、美化环境以达到吸引学生的注意力 好的灯光设计，能营造出一种温馨、舒适的环境，增添其艺术的魅力。良好的环境可以培养学生对其产生更大的兴趣，从而得到更好的学习效果。 利用灯光的颜色、投射方式和不同明暗亮度可创造出立体感、层次感，不同色彩的环境气氛，不仅使学生有个很好的学习环境，而且还可以产生一种艺术欣赏感，对课程产生强烈的研究精神。 3、可观的节能效果 由于智能照明控制系统能够通过合理的管理，根据不同日期、不同时间按照各个功能区域的运行情况预先进行光照度的设置，不需要照明的时候，保证将灯关掉；在大多数情况下很多区域其实不需要把灯全部打开或开到最亮，智能照明控制系统能用最经济的能耗提供最舒适的照明；系统能保证只有当必需的时候才把灯点亮，或达到所要求的亮度，从而大大降低了学校的能耗。 4、延长灯具寿命 灯具损坏的致命原因是电压过高。灯具的工作电压越高，其寿命则成倍降低。反之，灯具工作电压降低则寿命成倍增长。因此，适当降低灯具工作电压是延长灯具寿命的有效途径。智能照明控制系统能成功地抑制电网的冲击电压和浪涌电压，使灯具不会因上述原因而过早损坏。还可通过系统人为地确定电压限制，提高灯具寿命。智能照明控制系统采用了软启动和软关断技术，避免了灯丝的热冲击，使灯具寿命进一步得到延长。 智能照明控制系统能成功地延长灯具寿命2-4倍。不仅节省大量灯具，而且大大减少更换灯具的工作量，有效地降低了照明系统的运行费用，对于难安装区域的灯具及昂贵灯具更具有特殊意义。 三、设计依据 《民用建筑设计通则》GB503522005 《民用建筑电气设计规范》JGJ/T 16-92
智能照明系统 1、概述 办公环境不仅要有足够的工作照明，更应营造一个舒适的视觉环境，减少光污染。现代办公楼的照明已经成为直接影响办公效率的主要因素之一，因此,越来越引起人们的高度重视。做好照明设计，加强照明控制设计，已成为现代智能办公大楼的一个重要内容。据国内外有关资料介绍，办公照明用电量占整幢大楼能耗的约1/3，办公照明的设备费用（包括照明器件和配布线工程费）约占电气工程费用的10%以上，因此选择合理的照明方案，配置先进的控制系统，不仅能大大简化穿管布线的工作量，而且能有效地节约能源，降低用户运行费用，提高大楼管理水准，具有极大的经济意义和社会效益。在一些欧美发达国家，照明系统的智能化控制已成为智能化大楼不可分割的组成部分，而且应用范围越来越广。 智能照明控制系统的技术，随着现代建筑技术的发展而不断更新以适应各种建筑结构布局，不同灯具的选配，实现多样化的控制模式。由于这是一个开放式的系统，采用标准接口可以方便地与其它系统诸如BA、安保、消防等相互连接完成系统集成功能；同时利用系统配备的监控软件，大楼管理工作人员借助“友好”的用户界面，能极其方便地遥控、监控大楼所有控制设备的工作状态。 2、智能照明系统 长期以来智能照明在国内一直受到忽视，绝大多数建筑物仍然沿用传统照明控制方式。部分智能区域照明和定时开关功能，很难实现调光、场景控制等负责多变的功能，澳洲奇胜的C－BUS正是为了满足这些更高的照明需求而开发出来的新一代智能照明控制系统。就照明管理系统而言，它不仅要控制照明光源的发光时间、亮度来配合不同应用场合做出相应的灯光处理，而且还要考虑到管理智能化和操作简单化以及灵活适应未来照明布局和控制方式变更等要求。一个优秀的智能照明系统可以提升照明环境的品质，确保在建筑物里工作和生活群体的舒适和健康。
智能照明控制系统 方案 1
灯光控制系统方案
一、系统概述 系统原理概述 系统所有的单元器件（除电源外）均内置微处理器和存储单元，由一对信号线（UTP5）连接成网络。每个单元均设置唯一的单元地址并用软件设定其功能，经过输出单元控制各回路负载。输入单元经过群组地址和输出组件建立对应联系。当有输入时，输入单元将其转变为数字信号在系统总线上广播，所有的输出单元接收并做出判断，控制相应回路输出。 系统经过两根总线连接成网络。总线上不但为每个组件提供24伏直流电源，还加载了控制信号。经过系统编程使控制开关与输出回路建立逻辑对应关系。 系统元件采 用模块化结 构、并已经有 系统化产品、 系统扩展方 便。同时，经 过专用接口元件及软件，可能直截接入电脑进行实时监控，或接入以太网进行远程实时监控。因此在设计时更加简单、灵活。 系统为分布式控制，模块化结构，可靠性高。任何控制模块均内置CPU，每个输入模块（场景开关、多键开关、红外传感器等）都可直接与输出模块（调光器、输出继电器）通讯（发送指令→接受指令→执
行指令），避免了集中式结构中央CPU一旦出现故障造成整个系统瘫痪的弱点。 与BA系统的集成 诺雅照明控制系统是一个开放的系统，经过专用接口软件，可方便地与其它系统连接，如楼宇自控系统、门禁系统、保安监控系统、消防系统等。
中央监控计算 Network 网络接 系统结构图 网络接口 MR网 BA 系中央监控计 局域网
二、系统功能和优点 智能照明控制系统在学校应用的功能和优点： 1、实现照明控制智能化 可用手动控制面板，根据一天中的不同时间，不同用途精心地进行灯光的场景预设置，使用时只需调用预先设置好的最佳灯光场景，使人产生新颖的视觉效果。随意改变各区域的光照度。 2、美化环境以达到吸引学生的注意力 好的灯光设计，能营造出一种温馨、舒适的环境，增添其艺术的魅力。良好的环境能够培养学生对其产生更大的兴趣，从而得到更好的学习效果。 利用灯光的颜色、投射方式和不同明暗亮度可创造出立体感、层次感，不同色彩的环境气氛，不但使学生有个很好的学习环境，而且还能够产生一种艺术欣赏感，对课程产生强烈的研究精神。 3、可观的节能效果 由于智能照明控制系统能够经过合理的管理，根据不同日期、不同时间按照各个功能区域的运行情况预先进行光照度的设置，不需要照明的时候，保证将灯关掉；在大多数情况下很多区域其实不需要把灯全部打开或开到最亮，智能照明控制系统能用最经济的能耗提供最舒适的照明；系统能保证只有当必须的时候才把灯点亮，或达到所要求的亮度，从而大大降低了学校的能耗。 4、延长灯具寿命
XMT-系列智能数显温控仪使用说明书 XMT－7000系列智能数显温控仪使用说明书 操作注意 ·断电后方可清洁仪器。 ·清楚显示器上的污渍请用软布或绵纸。 ·显示器易被划伤，禁止用硬物擦洗过触及。 ·禁止用螺丝刀或圆珠笔等硬物体操作面板按键，否则会损坏或划伤按键。 一、主要技术指标 1.1 输入 热电偶S R B K N E J T 热电阻Pt100 JPt100 Cu50 1.2 基本误差: 输入满量程的±0.5%±1个字 1.3 分辨率：1℃0.1℃ 1.4 采样周期：3次/sec，按需可达到8次/sec 1.5 报警功能：上限，下限，上偏差，下偏差上下限，上下偏差，
范围内及待机状态报警 1.6 报警输出：继电器触点AC250V 3A（阻性负载） 1.7 控制方式：模糊PID控制、位式控制 1.8 控制输出：继电器触点（容量：220VAC3A) SSR驱动电平输出（DC0/5V) 过零触发脉冲:光偶可控硅输出1A 600V 移相触发脉冲:光偶可控硅输出1A 600V 1.9 电源电压: AC85-264V(50/60Hz) 21.6-26.4V AC(额定24V AC) 21.6-26.4V DC(额定24V DC) 1.10 工作环境：温度0-50℃，湿度<85%RH的无腐蚀性场合，功耗<5VA 1.11 面板尺寸：80×160 96×96 72×72 48×96 96×48 48×48 二、产品型号确认 产品代码： X M T ①- 7 ②③④- ⑤⑥～⑦ ①仪表面板尺寸（高×宽mm） S：160×80 E：96×48 F：48×96 A：96×96 G：48×48 D：72×72 空：80×160
智能照明控制系统的基本概念与类型 说明 随着计算机技术、通信技术、自动控制技术、总线技术、信号检测技术和微电子技术的迅速发展和相互渗透，照明控制技术有了很大的发展，照明进入了智能化控制的时代。实现照明控制系统智能化的主要目的有两个:一是可以提高照明系统的控制和管理水平，减少照明系统的维护成本;二是可以节约能源，减少照明系统的运营成本。原文位置 1、智能照明控制系统的基本概念 原文位置 随着照明系统应用场合的不断变化，应用情况也逐步复杂和丰富多彩，仅靠简单的开关控制已不能完成所需要的控制，所以要求照明控制也应随之发展和变化，以满足实际应用的需要。尤其是计算机技术、计算机网络技术、各种新型总线技术和自动化技术的发展，使得照明控制技术有了很大的改观。 原文位置 利用照明智能化控制可以根据环境变化、客观要求、用户预定需求等条件而自动采集照明系统中的各种信息，并对所采集的信息进行相应的逻辑分析、推理、判断、并对分析结果按要求的形式存储、显示、传输，进行相应的工作状态信息反馈控制，以达到预期的控制效果。 原文位置 智能化照明控制系统具有以下特点: 原文位置 ①系统集成性。是集计算机技术、计算机网络通信技术、自动控制技术、微电子技术、数据库技术和系统集成技术于一体的现代控制系统。
②智能化。具有信息采集、传输、逻辑分析、智能分析推理及反馈控制等 智能特征的控制系统。 原文位置 ③网络化。传统的照明控制系统大都是独立的、本地的、局部的系统，不 需要利用专门的网络进行连接，而智能照明控制系统可以是大范围的控制系统，需要包括硬件技术和软件技术的计算机网络通信技术支持，以进行必要的控制 信息交换和通信。 原文位置 ④使用方便。由于各种控制信息可以以图形化的形式显示，所以控制方便，显示直观，并可以利用编程的方法灵活改变照明效果。 原文位置 2、照明控制系统的基本类型 原文位置 按照控制系统的控制功能和作用范围，照明控制系统可以分为以下几类。 原文位置 (1)点(灯)控制型 原文位置 点(灯)控制就是指可以直接对某盏灯进行控制的系统或设备，早期的照明 控制系统和家庭照明控制系统及普通的室内照明控制系统基本上都采用点(灯) 控制方式，这种控制方式具有简单，仅使用一些电器开关、导线及组合就可以 完成灯的控制功能，是目前使用最为广泛和最基本的照明控制系统，是照明控 制系统的基本单元。
M T系列智能数显温控仪使用说明书 文档编制序号：[KKIDT-LLE0828-LLETD298-POI08]
XMT-系列智能数显温控仪使用说明书 XMT－7000系列智能数显温控仪使用说明书 操作注意 ·断电后方可清洁仪器。 ·清楚显示器上的污渍请用软布或绵纸。 ·显示器易被划伤，禁止用硬物擦洗过触及。 ·禁止用螺丝刀或圆珠笔等硬物体操作面板按键，否则会损坏或划伤按键。 一、主要技术指标 输入 热电偶 S R B K N E J T 热电阻 Pt100 JPt100 Cu50 基本误差: 输入满量程的±%±1个字 分辨率： 1℃℃ 采样周期：3次/sec，按需可达到 8次/sec 报警功能：上限，下限，上偏差，下偏差上下限，上下偏差，范围内及待机状态报警 报警输出：继电器触点 AC250V 3A（阻性负载） 控制方式：模糊PID控制、位式控制 控制输出：继电器触点（容量：220VAC3A) SSR驱动电平输出（DC0/5V) 过零触发脉冲:光偶可控硅输出 1A 600V
移相触发脉冲:光偶可控硅输出 1A 600V 电源电压: AC85-264V(50/60Hz) AC(额定24V AC) DC(额定24V DC) 工作环境：温度0-50℃，湿度<85%RH的无腐蚀性场合，功耗<5VA 面板尺寸：80×160 96×96 72×72 48×96 96×48 48×48 二、产品型号确认 产品代码： X M T ① - 7 ②③④ - ⑤⑥～⑦ ①仪表面板尺寸（高×宽mm） S：160×80 E：96×48 F：48×96 A：96×96 G：48×48 D：72×72 空：80×160 ②主控控制方式 0 二位式 2 三位式 3 位式PID 4 PID继电器输出 5 PID固态继电器输出 6 PID移相可控硅触发 7 PID过零可控硅触发 8 三相PID过零可控硅触发

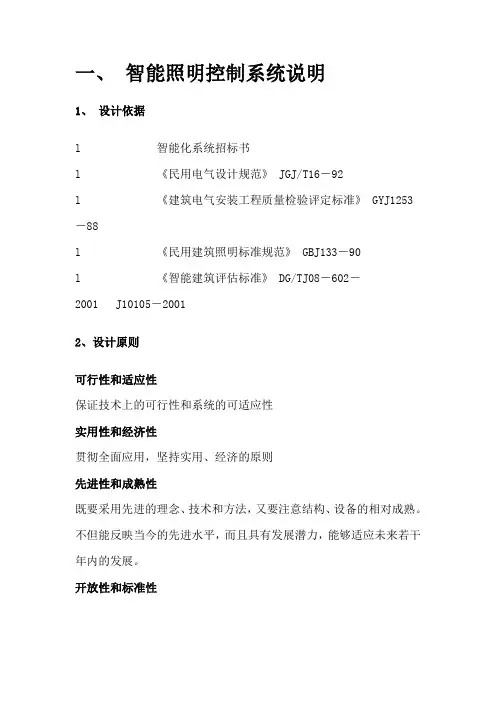

一、智能照明控制系统说明 1、设计依据 l 智能化系统招标书 l 《民用电气设计规范》 JGJ/T16－92 l 《建筑电气安装工程质量检验评定标准》 GYJ1253－88 l 《民用建筑照明标准规范》 GBJ133－90 l 《智能建筑评估标准》 DG/TJ08－602－2001 J10105－2001 2、设计原则 可行性和适应性 保证技术上的可行性和系统的可适应性 实用性和经济性 贯彻全面应用，坚持实用、经济的原则 先进性和成熟性 既要采用先进的理念、技术和方法，又要注意结构、设备的相对成熟。不但能反映当今的先进水平，而且具有发展潜力，能够适应未来若干年内的发展。 开放性和标准性 为了满足所选用的技术和设备的协同运行能力、系统投资的长期效应以及系统功能不断发展的需求。必须追求系统的开放性和标准性。 可靠性和稳定性
