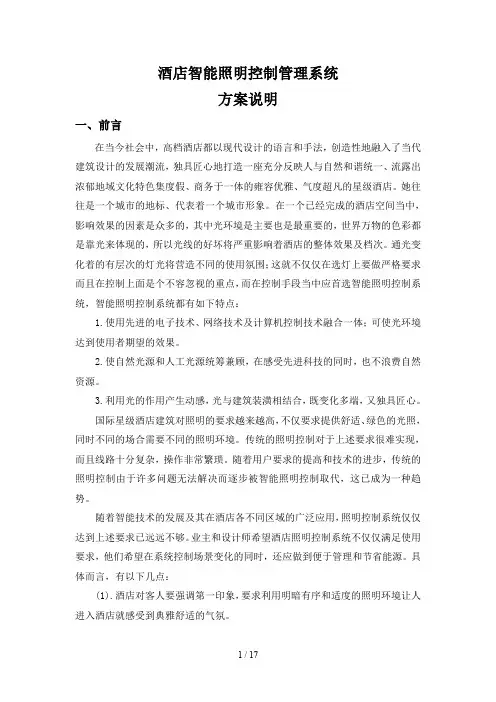

酒店智能照明控制管理系统
方案说明
一、前言
在当今社会中，高档酒店都以现代设计的语言和手法，创造性地融入了当代建筑设计的发展潮流，独具匠心地打造一座充分反映人与自然和谐统一、流露出浓郁地域文化特色集度假、商务于一体的雍容优雅、气度超凡的星级酒店。她往往是一个城市的地标、代表着一个城市形象。在一个已经完成的酒店空间当中，影响效果的因素是众多的，其中光环境是主要也是最重要的，世界万物的色彩都是靠光来体现的，所以光线的好坏将严重影响着酒店的整体效果及档次。通光变化着的有层次的灯光将营造不同的使用氛围；这就不仅仅在选灯上要做严格要求而且在控制上面是个不容忽视的重点，而在控制手段当中应首选智能照明控制系统，智能照明控制系统都有如下特点：
1.使用先进的电子技术、网络技术及计算机控制技术融合一体；可使光环境达到使用者期望的效果。
2.使自然光源和人工光源统筹兼顾，在感受先进科技的同时，也不浪费自然资源。
3.利用光的作用产生动感，光与建筑装潢相结合，既变化多端，又独具匠心。
国际星级酒店建筑对照明的要求越来越高，不仅要求提供舒适、绿色的光照，同时不同的场合需要不同的照明环境。传统的照明控制对于上述要求很难实现，而且线路十分复杂，操作非常繁琐。随着用户要求的提高和技术的进步，传统的照明控制由于许多问题无法解决而逐步被智能照明控制取代，这已成为一种趋势。
随着智能技术的发展及其在酒店各不同区域的广泛应用，照明控制系统仅仅达到上述要求已远远不够。业主和设计师希望酒店照明控制系统不仅仅满足使用要求，他们希望在系统控制场景变化的同时，还应做到便于管理和节省能源。具体而言，有以下几点：
(1).酒店对客人要强调第一印象，要求利用明暗有序和适度的照明环境让人进入酒店就感受到典雅舒适的气氛。
(2).酒店的客房是客人在酒店里呆的时间最长的地方，所以需要因不同的场面而变幻的灯光效果，以营造出不同的照明环境。优秀的灯光设计可为酒店吸引众多的顾客，并能营造出一种温馨、舒适的环境，增添其艺术的魅力。高雅别致的光环境可给予顾客一种宾至如归的感觉，增添顾客对酒店的好感，亲切而又温馨。温和浪漫的可创造出立体感、层次感和不同色彩的环境气氛，不仅使客人有个舒适的居住环境，而且还可以产生一种艺术欣赏感，对酒店产生流连忘返之感。
二、概述
市河东电子生产酒店客房控制系统领域多年的成功经验，按照国际五星级酒店的管理理念进行设计，以协助酒店管理者更为合理地利用酒店现有资源，为酒店创造更佳的效益。
系统采用模块化设计，可依据酒店产业规模不断变化、发展的实际情况，作及时相应的更新升级，而不用做大规模的系统改变，更无须更换整个系统，大大节省了酒店的费用支出，而且便于系统的维护工作，保证了酒店管理系统的稳定性与成长性。
基于总线型的网络系统，整个系统包括计算机网络通信管理软件和智能客房控制硬件系统设备两部分，采用成熟的TCP/IP通信协议，保证了整个系统的稳定性和可靠性。
网络型客房信息与控制系统集智能灯光控制、空调控制、服务控制与管理功能于一体，具有智能化、网络化、规化特点，将科学的管理思想与先进的管理手段的相结合，帮助酒店各级管理人员和服务人员对酒店运行过程中产生的大量动态的、复杂的数据和信息进行及时准确的分析处理，从而使酒店管理真正由经验管理进入到科学管理。
1.创造“绿色化”酒店
在能源日趋紧缺的今天，本智能系统为酒店的房间、卫生间、空调、过道等各个环节实现完备的节能控制。
2.实现“人性化”酒店
跟随服务至上理念，系统特有的智能化功能凸显您客房的豪华高档和高科技特色，大大增加客人入住的舒适度，完美呈现酒店宾至如归的特色。
3.打造“现代化管理”酒店
在网络技术日益发展的今天，系统特有的网络功能可为实现现代化管理奠定坚实的基础，包括：提高服务质量和效率，节约服务人工成本；加强了客房管理力度，杜绝安全事故的发生。
三、公共空间智能控制
智能控制系统对酒店公共空间中的大堂、大堂吧、宴会厅、会议室、公共走廊等公共空间不同的功能区进行控制。实现适应各自功能的场景。达到节能、营造舒适优雅的环境气氛
3.1、大堂
大堂是进入酒店的必经之路，是光临酒店时的第一感觉，其灯具的选用和灯光布置不只是为了酒店照明的需要，更应考虑照明的气氛及照明与建筑装潢的协调。作为一个现代化星级酒店的大堂应该最大限度地提供一个舒适、优雅、端庄的光环境。
1.大堂接待区安装可编程控制触摸屏，根据接待区域各种功能特点和不同的时间段，可预设4种或8种灯光场景；同时，工作人员也可进行手动编程，能方便地选择或修改灯光场景。
2.系统充分利用由玻璃透入的自然光，实现日照自动补偿。当天气阴沉或夜
幕降临，大堂的大水晶吊灯及主照明将逐渐自动调亮；当室外明媚，系统将自动调暗灯光。使室保持要求的亮度，节电可达到50％以上。
3.可延长灯具寿命2－4倍，对于保护昂贵的水晶吊灯和难安装区域的灯具有特殊意义
4.使大堂实现真正的智能管理。整个大堂的灯光由系统自动管理，系统根据大堂运行时间自动调整灯光效果。(要增加时钟模块)
。
3.2、公共区域
控制面板来实现节能，可节省30%的能源，同时还可以延长灯具寿命。
根据使用需要分为全部开启，2/3灯具开启，1/3灯具开启\分区开启，全部关闭，夜间“巡更”多种灯光场景“上午”、“下午”、“傍晚”、“深夜”、
“节假日”、“特殊要求”全部关闭、保安巡视、清洁、应急照明等模式。
正常都按照定时模式运行，也可以手动临时切换场景。
举例：傍晚6:30-11:30全部开启,11:30后仅保留1/3的基本照明,此时之前被屏蔽的位移感应开始工作,当有人经过时能够保证充足的照明利于身心健康。
3.3、大堂吧
酒店的大堂吧，通常扮演着一家酒店在顾客心目中传达服务理念综合性最强的角色。在大堂吧，你往往会看到许多穿着体面的白领或商务人士手捧杂志，伴着一杯咖啡悠然自得地打发着午后的时光；也有时你会遇到小型的商务会议，几个西装革履的中年人点上一壶清茶和几碟小食在严谨且激烈地商讨着；甚至偶尔你还要躲避摄影机的“追踪”，因为有些侃侃而谈的受访者将采访地点选定了某家别具风格的酒店大堂吧……可以说，大堂吧是酒店提供给客人相对公共的一处
空间，它的特殊在于肩负着满足顾客多方位需求的重任。同时对灯光的要求也是多样式的，可设为休闲模式，沉思模式，温馨模式等.
3.4、餐厅区域
一个酒店是否高端，宴会厅是一个决定性因素，为了衬托其档次，调光成了很重要的一个因素，而且我们酒店的宴会厅在功能上通过建筑空间的整合可以分为宴会模式和包间模式，所以灯光管理上要体现集中控制和分散管理。所以在回路划分上需相当的细致。那么这里首先将宴会厅分为多个区域，分别是主席台和多个活动包间区域。整体效果如下图:
就餐模式
敬酒模式
散场模式
当然模式可以通过回路间的相互搭配，进行命名，如散场模式同样可用于生日宴会吹蜡烛，敬酒模式同样用于重要任务讲话等。这些可据实际情况进行程序编辑达到需求。
