盐边县金隆煤业有限责任公司
金隆煤矿
探放水工程单孔设计
生产技术科
二〇一五年三月
为了杜绝巷道掘进过程中水灾发生，确保我矿掘进施工安全，根据《煤矿安全规程》对掘进巷道“预测预报、有掘必探、先探后掘、先治后采”的原则、结合我矿现场水文地质条件，制定本防治水钻探施工：
第一节文地质概况
根据矿井初步设计中水文地质资料描述，我矿井涌水量不大，仅对涌水量较大的出水点进行了观测记录，并观测记录了正常日涌水量18m3/d和最大日涌水量50m3/d。目前矿井涌水主要来自大气降水。主要表现为采空区积水。
第二节探放水钻孔布置的参数和超前距帮距的确定
一、探水距与超前距的确定
1、探水与掘进循环作业，探水作业超前于掘进作业，即探水——掘进——探水，探水循环进度75m，超前距为35m,允许掘进距离40 m，依此交替作业。
2、帮距：为使巷道两帮与可能存在的水体之间保持一定的安全距离，布置的最外侧探水钻孔所控制的围与巷道帮的距离取20米。
3、探水设备：钻机型号：ZLJ-350型煤矿用坑道钻机，钻具配备：Ф75mm钻杆80m，泥浆泵1台，合金钻头3个及钻具1套。
二、探水钻孔布置的参数说明
三、钻探完毕后由安监、地测、通风、调度联合进行现场验收，并及时进行分析，为采区其它大巷掘进提供水文地质依据，确认无水害危险待下发允许掘进通知单后方可掘进，掘探交替进行至设计位置为止。
四、孔口安全装置的布设
探放水孔必须使用孔口安全装置，孔口安全装置由孔口管、泄水测压三通、孔口阀门和钻杆逆止阀等组成，其施工和安装程序如下：
1、选择岩层坚硬完整的地段开孔，孔径应比孔口管直径大3-5mm，钻至预定深度（视水位高低和煤岩层强度而定）后，将孔冲洗干净。
2、向孔注入水泥浆，将预先准备好的孔口管（末端用木塞塞住）放入孔，待水泥凝固后，即可在孔钻进。
3、水泥凝固后扫孔，其深度超过孔口管长度0.5-1.0m,向孔注水。试液压力大于孔口管末端承压静水压力的1.2倍，
呈水压值超过预计放水时的水压，稳压时间至少保持半小时，孔口管周围没有漏水现象，则合乎要求，否则要重新注浆加固。
4、探放强含水层水时，应在孔口管上安装水压表、水门、三通和泄水管等。

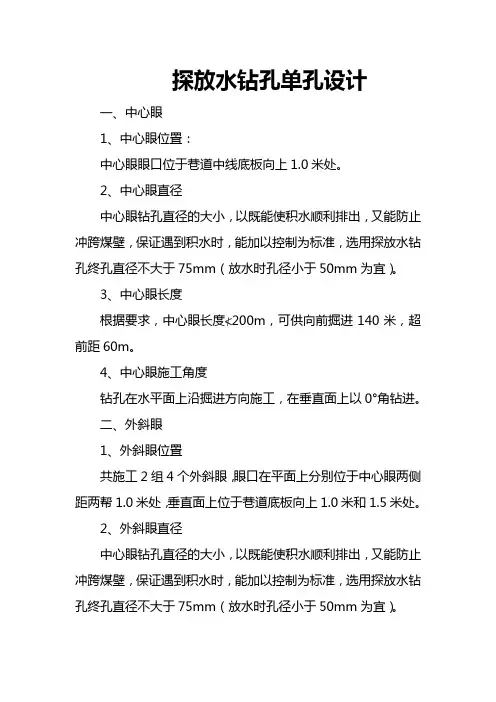

第三节单孔设计
一、钻孔设计参数
水源性质:预计水源主要为顶底板裂隙水、断层水。
钻机型号：ZLJ-350型探水钻
钻具配备：5个∮100 mm的孔口管,100根φ75mm地质钻杆,φ89mm筒状合金取芯钻头，φ55PDC金刚石钻头和双翼合金钻头无芯钻进。钻孔深度90米，钻孔直径60mm,功率5.5KW。
二、探放水前的准备工作：
1、检查排水系统。保证水沟畅通。
2、准备堵水材料。即在探水地点备用一定数量的水泥（或化学浆）、套管、闸阀在、坑木、麻袋、木塞、泥、棉线、大锤、锯、斧及加工好的2m长2寸带阀门钢管与钢板挡板等，以便出水或来压时及时处理。
3、检查瓦斯。瓦斯员必须跟班作业，瓦斯浓度超限（≥1%）或钻探过程中有害气体浓度增大必须停止工作，切断电
源，撤出人员并报告调度室及时处理。
4、检查支架情况。有松动或破损的支架要及时修整或更换。帮顶是否背好，都要一一检查。
5、检查煤壁。煤壁有松动或膨胀现象时，要及时处理，闭紧填实，必要时可打上木垛，防止水流冲垮煤壁，造成事故。
6、检查水沟。巷道水沟中的浮煤、碎石等杂物，应随时清理干净。若水沟被冒顶或片帮堵塞时，应立即修复。
7、检查安全退路。即避灾路线不许有煤炭、木料、杂物等阻塞，要时刻保证畅通无阻。
8、检查打钻地点或附近必须安设专用。
9、探放水人员的培训
组织有关人员学习了解探水钻的及使用操作说明；学习本工作面作业规程及探放水安全技术措施的规定。
10、安装探水钻
必须垫平放稳探水机，打牢顶柱。开车前要检查钻机是否平稳牢固，各部紧固件有无松动情况。检查抱闸的松紧程度是否合适，送水器转动是否灵活，输水胶管是否固定，以防止转动。
11、孔口安全装置的布设
一般的探水钻孔必须安设孔口安全装置，它由孔口管、泄水测压三通、孔口水门和钻杆逆止阀（必要时安装）等组
成。其施工和安装程序如下：
1）选择岩层坚硬完整地段开孔，孔径应比孔口管直径大1～2级，钻至预定深度后，将孔冲洗干净。
2）向孔注入水泥浆，将预先准备好的孔口管放入孔，待水泥凝结后，即可在孔钻进；另一方法将孔口管插入孔后，在孔口部分用掺水玻璃的水泥浆将孔口管固定封死。在孔口管上方另留1～2个小管（或水针），而后从孔口管向四周压入水泥浆，待从小管跑出浓水泥浆时即将小管封死。继续向孔口管压入水泥浆，至一定压力后停止注浆，关闭孔门管闸阀。待水泥浆凝固。
3）水泥浆固结后扫孔，其深度超过孔口管长度0.5～1m 后，向孔压水。试验压力大于孔口管末端承压静水压力的1.2倍或水压值超过预计放水时的水压，稳压时间至少保持半小时，孔口管周围没有露水现象，说明合乎要求，否则需重新注浆加固。
4）如探放强含水层水或需要收集放水时的水量与水压资料以及为了安全目的时，还应在孔口管上安装水压表、水门、三通和泄水短管等。
5）对水压高于1.0Mpa且水量较大的积水或含水层进行探放水时，孔口应安设防喷逆止阀，以避免高压水顶出钻杆、喷出碎石伤人。
6）每次施工前，钻孔口必须安设托板，托板规格：（托
回风巷探放水设计安全技术措施示范文本 In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of Each Link To Achieve Risk Control And Planning 某某管理中心 XX年XX月
回风巷探放水设计安全技术措施示范文 本 使用指引：此解决方案资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。 1153回风巷工作面开口位置位于1151运输下山侧5 米处，开口标高+1465米，巷道距地表垂高25米左右。 巷道起点从1151运输下山+1465米位置；全段均在15号 煤层中，巷道设计方位333°，巷道设计长320米，设计坡 度3‰-5‰（说明：煤层发生变化时调整施工坡度，跟煤 层顶板走）。据有关地质资料及老窑调查了解，该区域有 几个小窑，煤矿煤层最深处开采标高为1464米。为防止误 穿老窑水，确保安全掘进，根据《煤矿安全规程》及《煤 矿防治水工作条例》有关规定，制订1153回风巷探放水设 计及安全技术措施。 一、组织领导
为加强矿区防治水、矿井防排水工作的组织领导，有利于统一调度，统一指挥，矿成立防治水、防排水工作领导小组。 组长：黄照益 副组长：张勇 成员：黄庆、黄照欢、王勇、杨永立、陈莉萍、郭惠明、刘胜发、陈明将。 防治水及探放水工作领导小组下设防治水和探放水专项办公室。 二、井下探放水安全技术措施 （一）、探放水的主要内容： 1、老窑水的探放； 2、主持探放水的日常工作，根据本措施确定孔的个数、方位、角度、深度等，并现场指导。 3、做好探放水的记录台帐。
(MT/T632—1996) 井下探放水技术规范 发布时间：2008-01-09 01:30:42 来源：作者： 前言 本标准是根据《煤矿安全规程》（1992）、《矿井水文地质规程》（1984）以及《煤矿防治水工作条例》（1993）的有关规定，结合煤矿生产实际需要制订的煤炭行业标准。矿井建设和生产过程中进行探放水工程设计，施工设计应以本标准为技术依据。 本标准的附录A、附录B是提示的附录。 本标准由煤炭工业部科技教育司提出。 本标准由煤矿安全标准化技术委员会归口。 本标准起草单位：煤炭科学研究总院西安分院。 本标准主要起草人：张景海。 本标准委托煤炭科学研究总院西安分院负责解释。 井下探放水技术规范 1、范围 本标准规定了煤矿井下探放水的原则，探放水工程设计内容，探水钻孔布置及其施工的技术要求，探放水的安全技术措施等。 本标准适用于井工开采的矿井。 2 、引用标准 下列标准包含的条文，通过在本标准中引用而构成为本标准的条文。本标准发布时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标
准最新版本的可能性。 煤矿安全规程煤炭工业部（1992） 矿井水文地质规程煤炭工业部（1984） 煤矿防治水工作条例煤炭工业部（1993） 3 、探放水原则 “每一个矿井必须作好水害分析预报，坚持有疑必探、先探后掘的探水原则”（见《煤矿安全规程》第259条）。“采掘工作面遇到下列情况之一时，必须确定探水线，进行探水”（见《煤矿安全规程》第260条）。 3.1 3.1、3.5、3.6、3.7、3.8各条分别按《煤矿安全规程》第260条的一、五、六、 七、九款的规定执行。 3.2 接近水文地质条件复杂的地段，并有出水征兆时。 3.3 接近含水层、导水或可能导水的断层带或裂隙密集带、溶洞和陷落柱时。 3.4 打开防水隔离煤柱前。 4、探放水工程设计内容 探放水工程设计应包括以下内容： 4.1 探放水的采掘工作面及周围的水文地质条件、水害类型、水量及水压预计。 4.2 探放水巷道的开拓方向、施工次序、规格和支护方式。 4.3 探放水钻孔组数、个数、方向、角度、深度、孔径、施工技术要求和采用的超前距、
单孔探放水设计及安全 技术措施 集团公司文件内部编码：（TTT-UUTT-MMYB-URTTY-ITTLTY-
单孔探放水设计及安全技术措施一、概况： 主、副斜井在岩层中开拓（倾角23°），厚煤层巷道（运输、轨道、回风平巷）位于740---750水平，为进一步摸清煤层赋存情况及周边水的情况，需对施工的巷道进行探水，为确保探水期间的安全特编制本措施。 水源性质:预计水源主要为煤层顶板水和断层导水。 钻机型号：ZLJ-350煤矿用坑道钻机。 主要技术参数： 钻机重量：430KG 电机功率：11KW 主轴转速：115198350（r/min） 额定扭矩：350200115（Ｎｍ）
钻孔深度：200米 钻杆直径：75mm 二、探放水前的准备工作： 1、在组织施工前，生产技术科必须在探放水现场标明探水起始线位置，严格要求，根据煤层走向及倾向确定出钻孔方位及坡度等技术数字。施工队伍必须严格要求施工，并随时校验，及时调整，做到精密准确。 2、施工单位要将打钻所需的材料及工具，设备准备到位，不能因为准备工作的原因而影响施工。施工人员应认真学习探放水安全技术措施并熟悉钻机的使用及维护知识。 3、在运输ZLJ-350油压钻机等大件设备的过程中，运输人员应轻拿轻放，避免设备因受力碰撞而受损。钻机及其附属设施及各部件连接要牢固可靠，并在每次使用前检查，确保施工的安全。 4、每次开钻前，检查钻杆接头的牢固情况，严防脱钻事故的发生，钻杆要达到不堵塞，不弯曲，丝口不磨损。
5、在组织施工前，要求施工人员对钻机附近10米范围内的巷道支护进行检查，发现巷道支护受损的及时处理并加强支护，并打好立柱和挡板。 6、施工过程中，采用压入式通风，局部通风机安设在平巷车场新鲜风流中。 7、局部通风机要长时运转，无论工作、不工作或交接班都不得停止运转，局部通风机不开时，要把人员撤至进风巷内，并在巷道门口位置设置“严禁人员入内”的警戒牌。自动停电时，要撤出人员，待查明原因，确认安全后再启动。 8、在组织施工前，必须检查防尘系统完好，管路无漏水等现象，保证钻机的水源。 9、在巷道低洼处，非行人侧及时挖好水仓，清理好临时水沟，确保排水畅通无阻。 10、在打钻地点安装电话，并保证及时与调度室联系。 11、在施工前，机电人员必须严格要求安接好开关及钻机，各机械设备必须定期按时进行注油检查维修，以保证设备良好运行。
编号：SM-ZD-45807 煤矿探放水钻孔施工安全 措施 Through the process agreement to achieve a unified action policy for different people, so as to coordinate action, reduce blindness, and make the work orderly. 编制：____________________ 审核：____________________ 批准：____________________ 本文档下载后可任意修改
煤矿探放水钻孔施工安全措施 简介：该方案资料适用于公司或组织通过合理化地制定计划，达成上下级或不同的人员 之间形成统一的行动方针，明确执行目标，工作内容，执行方式，执行进度，从而使整 体计划目标统一，行动协调，过程有条不紊。文档可直接下载或修改，使用时请详细阅 读内容。 说明： 本矿井正常涌水量210m3/h，最大涌水量400m3/h。其主要充水因素为断裂裂隙充水和围岩接触裂隙突水，由于掘进时受其影响较大，矿决定按照“有掘必探”的原则开展探放水工作，为保证探放水钻孔施工安全，特制定安全技术措施如下。 1、工作面必须配备专用的探放水设备，严禁使用煤电钻、岩石电钻进行探放水。 2、所有操作人员须经培训合格，并持有上岗证，方可进行操作。 3、操作人员随身衣物应合身并束紧，禁止戴手套，以免缠上钻机的运动部件对肢体造成损伤。 4、加强钻孔附近的巷道支护，并在工作面迎头打好坚固的立柱和拦板。清理巷道，挖好排水沟。探水钻孔位于巷道
山西沁源梗阳煤业有限公司 10#下采区回风巷探放水设计 巷道名称：10#采区回风巷 施工单位：福鼎三建 施工队长： 技术负责人: 编制日期：
第一章水文地质概况 一煤岩层情况 巷道开门点岩层层位为10下#煤底板，该掘进工作面为沿煤巷道，岩性为半煤岩、泥岩或粉砂岩。10下#煤上距9+10#煤层2.2～7.5m，平均4.47m，为泥岩或粉砂岩；下距11#煤层0.88～2.6m，平均厚度1.7m，为泥岩、细粒砂岩或粉砂岩 10下#位于太原组下段中上部，下距11#煤层0.88-2.60m，平均1.70m。顶板为9+10#煤层底板，岩性多为粉砂岩，厚0.6-5.8m，属半松软岩石，为中等稳定顶板；底板多为泥岩，厚 1.12-2.5m，属半松软岩石，为不稳定底板，该煤层厚度变化较大，厚度变化趋势东南薄，西北厚，赋煤区内属大部可采的稳定煤层 第二节地质构造情况 10 下#总回风大巷掘进696.8,预计受F7、F8断层和褶曲S 1 影响，由于断层落 差较大，且断层附近可能附生小型断层发育，对巷道的施工有一定的影响。 王和南正断层（F7正断层）位于井田中部，沿北东向延伸出区外，区内全长3000m。呈“S”形，走向N60°E，倾向南东的正断层，倾角60-75°，落差120-350m。 F8正断层位于井田东南部，走向近东西，呈弧形，倾向NW，落差5-20m，区内延伸长度约1000m。 背斜（S 1 ）位于井田南部，轴向NE-SW；区内延伸1500m。 第三节‘水文地质情况 10 下 #总回风大巷位于井田南部，水文地质类型为裂隙岩溶类简单矿床,影响掘进的含水水源主要为3#、6#、9+10#煤顶底板砂岩水、石灰岩裂隙水及老空区积水。 1.顶板砂岩水：粉砂岩平均厚1.7m,下距上9+10#煤 2.2～7.5m，平均4.47m，富水性不均，为弱-含水层。巷道掘进时会有砂岩水以滴水或淋水的形式涌出。 2.底板砂岩水：底板砂岩厚平均1.7m，下距11#煤1.12-4.5m，11#煤至O 2含水层之间裂隙不发育，为由铝土泥岩、粉砂岩、泥岩、石英砂岩等致密岩层组
1、范围 本标准规定了煤矿井下探放水的原则，探放水工程设计内容，探水钻孔布置及其施工的技术要求，探放水的安全技术措施等。 本标准适用于井工开采的矿井。 2 、引用标准 下列标准包含的条文，通过在本标准中引用而构成为本标准的条文。本标准发布时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 3 、探放水原则 “每一个矿井必须作好水害分析预报，坚持有疑必探、先探后掘的探水原则”（见《煤矿安全规程》第259条）。“采掘工作面遇到下列情况之一时，必须确定探水线，进行探水”（见《煤矿安全规程》第260条）。 3.1 3.1、3.5、3.6、3.7、3.8各条分别按《煤矿安全规程》第260条的一、五、六、七、九款的规定执行。 3.2 接近水文地质条件复杂的地段，并有出水征兆时。 3.3 接近含水层、导水或可能导水的断层带或裂隙密集带、溶洞和陷落柱时。 3.4 打开防水隔离煤柱前。 4、探放水工程设计内容：探放水工程设计应包括以下内容： 4.1 探放水的采掘工作面及周围的水文地质条件、水害类型、水量及水压预计。 4.2 探放水巷道的开拓方向、施工次序、规格和支护方式。 4.3 探放水钻孔组数、个数、方向、角度、深度、孔径、施工技术要求和采用的超前距、帮距及探水线确定。 4.4 探放钻孔孔口安全装置及耐压要求等。 4.5 探放水施工与掘进工作的安全规定。 4.6 受水威胁地区信号联系和避灾路线。 4.7 通风措施和瓦斯检查制度。 4.8 防排水设施，如水闸门、水闸墙、水仓、水泵、管路、水沟等排水系统及能力的安排。 4.9 水情及避灾联系汇报制度和灾害处理措施。 4.10 钻窝设计、探放水孔布置的平面图、剖面图等。 5、探水线确定 5.1一般应沿老空积水线或老空边界平行外推60～150m，定为老空的探水线。 5.2用式（1）求得α值确定的界线，定为探放含水层水、断层水的探水线。 5.3井巷通过导水或可能导水断层前，必须超前探水。探水线（探水起点）至断层交面线的最小距离不得小于20m，水压大于2 MPa时应按每增加0.1MPa增加0.5～1m。 5.4一般应以可能出水的老钻孔开孔点为圆心，按式（1）求出d值作半径画圆；或在老钻孔偏斜方位的范围打探水孔时，应以老钻孔水平偏斜距与α值之和为半径画圆，上述两个圆的圆周线即探水线。 6 、探放水钻孔布置 6.1探放老空水钻孔，应按巷道的设计方向在其水平面和竖直面内呈扇形布置；钻孔应成组布设，其孔数视超前距和帮距而定。 6.1.1竖直扇形面内钻孔间的终孔垂距不得超过1.5m。
. . .. 开拓大巷探放水单孔设计说明 市旧街煤炭有限责任公司 二0一0年七月
目录 第一章概况 (3) 第一节位置及交通 (3) 第二节自然地理 (4) 第三节周边矿井及小窑 (5) 第二章矿井地质 (6) 第一节区域地质简况 (6) 第二节矿井地质 (6) 第三章水文地质 (9) 第一节区域水文地质 (9) 第二节井田水文地质条件 (11) 第三节矿井充水因素分析及水害防治措施 (14) 第四节矿井涌水量预算 (16) 第五节供水水源 (16) 第四章探水的目的和原则 (16) 第一节探水的目的 (16) 第二节探水的原则 (11) 第五章施工技术要求 (17) 第六章施工组织设计 (18) 第七章安全技术措施 (18) 第八章避灾路线 (22)
第一章概况 第一节位置及交通 一、井田位置与交通 市旧街煤炭有限责任公司位于市旧街乡田家庄村东约300m，行政区划隶属市郊区旧街乡管辖，其井田地理坐标为：东经113°24′39″～113°26′08″，北纬37°51′06″～37°51′37″。 该矿东距市区约18.5km，太旧高速公路、307国道及石太铁路紧邻井田南界通过，工业广场距太旧高速公路西坡头入口1.5km，距石太线坡头车站1.5km，工业广场与上述交通线均由水泥、柏油硬化路连接，交通极为便利。详见图1-1。 二、井田围 根据省国土资源厅2009年12月换发的C46623号采矿许可证，批采煤层为3、8、9号，井田围由以下坐标拐点圈定。 3号煤层： 1.X=4194727.26 Y=19712110.25 2. X=4194786.27 Y=19714260.26 3. X=4194011.26 Y=19714289.27 4. X=4194106.26 Y=19713578.26 5. X=419407 6.26 Y=19713488.26 6. X=4194019.26 Y=19713448.26 7. X=4193972.26 Y=19713318.26 8. X=4194019.26 Y=19713315.26 9. X=4193910.26 Y=19712983.26 10. X=4193997.26 Y=19712880.26 11. X=4194053.25 Y=19712368.26 12. X=4194532.26 Y=19712295.26

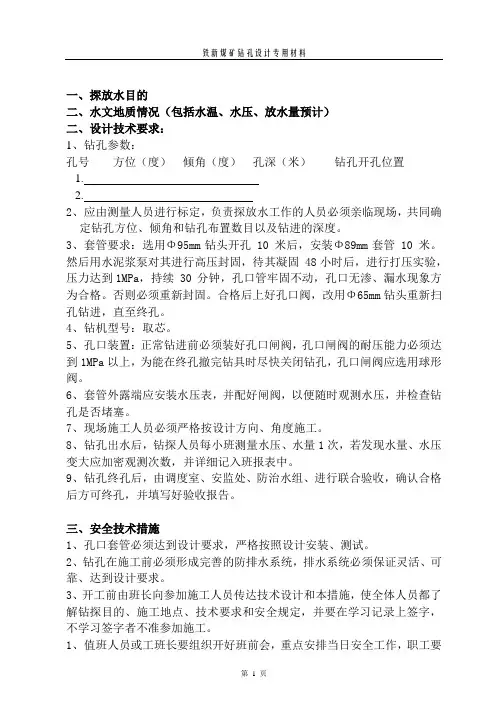

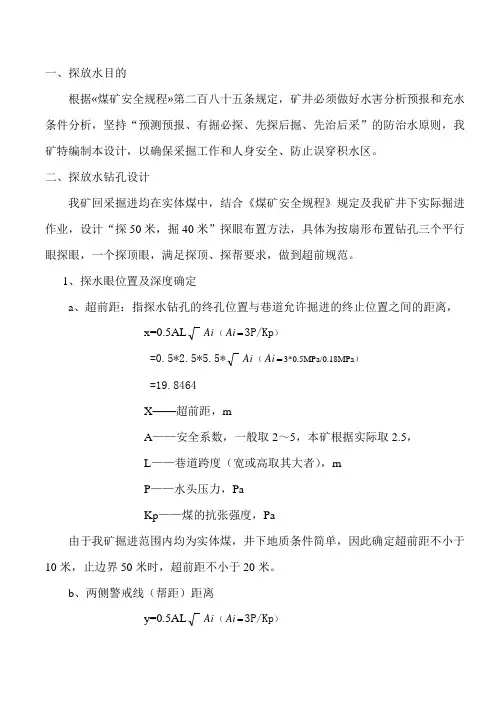

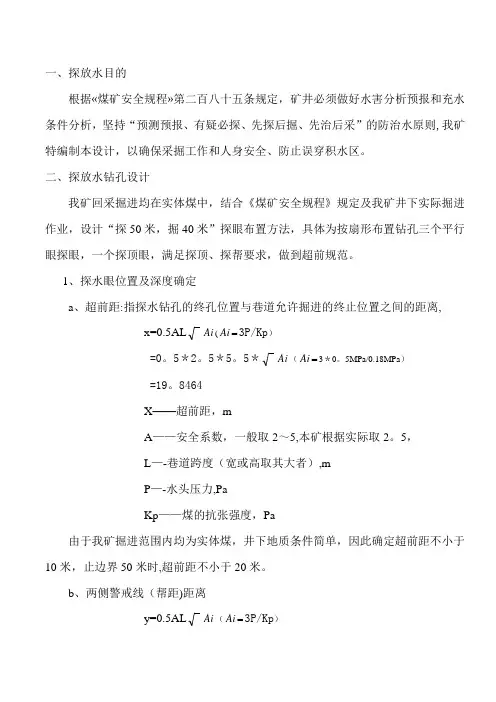

一、探放水目的 二、水文地质情况（包括水温、水压、放水量预计） 二、设计技术要求： 1、钻孔参数： 孔号方位（度）倾角（度）孔深（米）钻孔开孔位置 1. 2. 2、应由测量人员进行标定，负责探放水工作的人员必须亲临现场，共同确 定钻孔方位、倾角和钻孔布置数目以及钻进的深度。 3、套管要求：选用Φ95mm钻头开孔 10 米后，安装Φ89mm套管 10 米。然后用水泥浆泵对其进行高压封固，待其凝固 48 小时后，进行打压实验，压力达到1MPa，持续 30 分钟，孔口管牢固不动，孔口无渗、漏水现象方为合格。否则必须重新封固。合格后上好孔口阀，改用Φ65mm钻头重新扫孔钻进，直至终孔。 4、钻机型号：取芯。 5、孔口装置：正常钻进前必须装好孔口闸阀，孔口闸阀的耐压能力必须达到1MPa以上，为能在终孔撤完钻具时尽快关闭钻孔，孔口闸阀应选用球形阀。 6、套管外露端应安装水压表，并配好闸阀，以便随时观测水压，并检查钻孔是否堵塞。 7、现场施工人员必须严格按设计方向、角度施工。 8、钻孔出水后，钻探人员每小班测量水压、水量1次，若发现水量、水压变大应加密观测次数，并详细记入班报表中。 9、钻孔终孔后，由调度室、安监处、防治水组、进行联合验收，确认合格后方可终孔，并填写好验收报告。 三、安全技术措施 1、孔口套管必须达到设计要求，严格按照设计安装、测试。 2、钻孔在施工前必须形成完善的防排水系统，排水系统必须保证灵活、可靠、达到设计要求。 3、开工前由班长向参加施工人员传达技术设计和本措施，使全体人员都了解钻探目的、施工地点、技术要求和安全规定，并要在学习记录上签字，不学习签字者不准参加施工。 1、值班人员或工班长要组织开好班前会，重点安排当日安全工作，职工要
