2012年4月
内蒙古科技与经济
A pril 2012
第8期总第258期
Inner M o ngo lia Science T echnolo gy &Economy N o .8T o tal N o .258
浅谈使用改良西门子法还原工序的自动化仪表选型注意事项
张 巍
(内蒙古神舟硅业有限责任公司,内蒙古呼和浩特 010000)
摘 要:文章对如何提升改良西门子法还原工序的仪表使用寿命,以及还原工序在仪表选型中的注意事项进行了讨论,提出了能够提升仪表使用寿命,提高多晶硅生产稳定性的具体措施。
关键词:多晶硅;还原工序;西门子法;选型
中图分类号:T H81 文献标识码:A 文章编号:1007—6921(2012)08—0111—02 由于我国对西门子改良法技术中的一些关键点还没有完全掌握,且使用西门子改良法生产多晶硅的工艺中工况条件较特殊、引进技术不够成熟、经验积累不足,对自动化仪表的选型上存在很多问题,仪表的使用效果和寿命与一般装置比较有较大差异。
1 改良西门子法的工艺特点
多晶硅生产的西门子工艺,其原理就是在1100℃左右的高纯硅芯上用高纯氢还原高纯三氯氢硅,生成多晶硅沉积在硅芯上。改良西门子工艺是在传统西门子工艺的基础上采用了闭环式运行方式生产多晶硅,因此同时具备节能、降耗、回收利用生
产过程中伴随产生的大量H 2、
HCL 、SiCI 4等副产物以及大量副产热能的配套工艺。目前世界上绝大部分厂家均采用改良西门子法生产多晶硅。还原工序作为多晶硅产品生产中最重要的一环,重要性不言而喻。重要工艺流程如图1
所示。

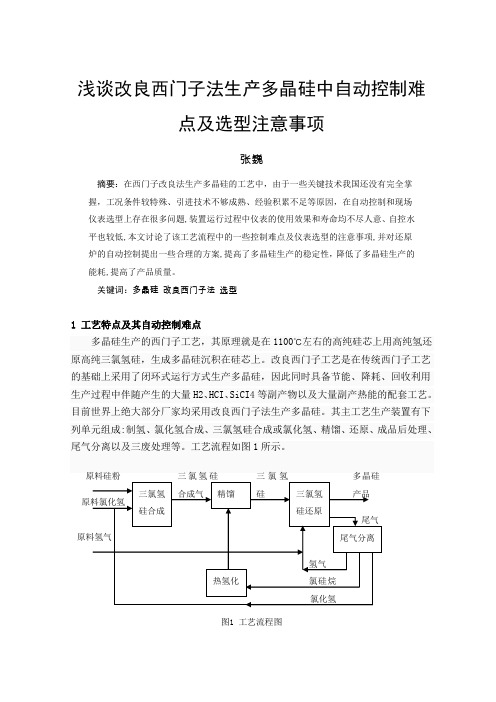

图1 工艺流程
2 温度测量仪表存在的问题及选型注意事项
还原工序是改良西门子法生产多晶硅中最重要的工序,其原理就是在1100℃左右的高纯硅芯上用高纯氢还原高纯三氯氢硅,生成多晶硅沉积在硅芯上。由于西门子法生产多晶硅的特殊性,必须采用非接触式测温方式才能满足多晶硅生产的纯度要求,通常的测量方式为红外测温方式。
在测温仪表的实际应用中,还存在以下不可避免的实际问题: 硅芯直径在刚开始生产时只有
10mm 左右,如何能够保证红外测温仪能够精确瞄准所要测量的硅芯目标? 用红外测温仪适时测量硅芯的温度时,必须透过还原炉的密封石英窗口瞄准炉内目标,但在生产过程中,夹层靠炉内侧或密封石英窗口的夹层冷却水中可能会有某些颗粒物,从而对石英窗口造成一定程度的污染。如何克服这种污染对透过率可能产生的影响而不会导致实际测量误差? 由于还原工序的物料特性,以及拆装还原炉过程中不可避免的少量物料泄露,红外测温仪探头长时间在此环境下接触可能会发生污染,如何避免探头污染造成对透过率可能产生的影响? 传统的光纤式红外测温仪探头比较娇贵,容易出现损坏或折断,如何选择合适的红外测温仪?
只有充分了解多晶硅生产工艺并重视可能出现的上述问题,才有可能找到解决问题的办法。为了改善温度测量,宜选用双色(双波长)红外测温仪,双色模式特别适用于测量局部被遮挡的目标,无论是断续的,还是一直被遮挡,如存在其他物体的遮挡、开孔、狭缝、观察窗对能量的衰减,以及大气中灰尘、烟雾、水气的影响。双色模式也可用于测量无法充满测量视场的目标温度,但背景温度必须比目标温度低很多。此类测温仪不严格要求被测目标必须充满测温仪视场。除了采用双色红外,测温仪在实际应用中还应注意以下问题: 增加红外测温仪数量,通过DCS 对红外测温仪的数据进行对比校正,可以真正实现硅芯温度实时测量及控制; 选用透镜型探头,由于光纤型探头易折断,焦距固定不可调,瞄准不方便只能调整探头位置,不利于温度的准确测量; 选择配套支架,对红外测温仪进行可靠的对准及固定,避免人为或外界因素使红外测温仪无法对准目标; 选用易清理和拆装的红外测温探头。3 自动控制阀门存在的问题及注意事项
由于还原工序的尾气直接排放,温度非常高,一般约350℃～370℃,而普通的球阀采用聚四氟乙烯阀座,最高只能耐受270℃,在压力较高的工艺条件下更容易发生磨损、变形和泄露。若阀门选型不当则使用寿命非常短。应根据流动介质的压力、腐蚀性、
?
111?
收稿日期:2012-02-22
