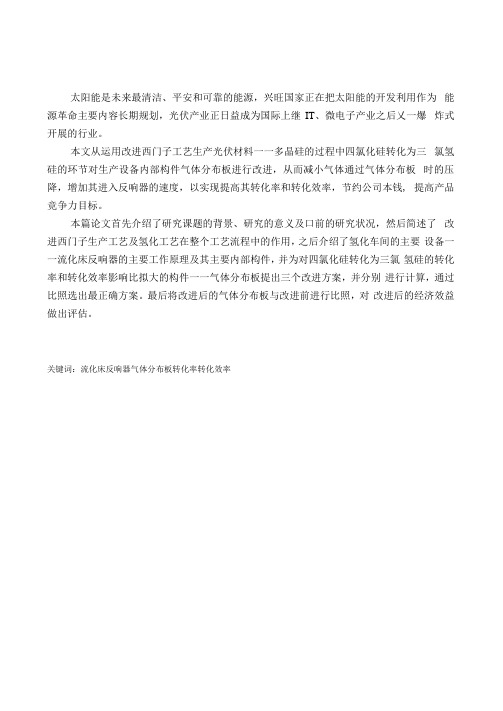

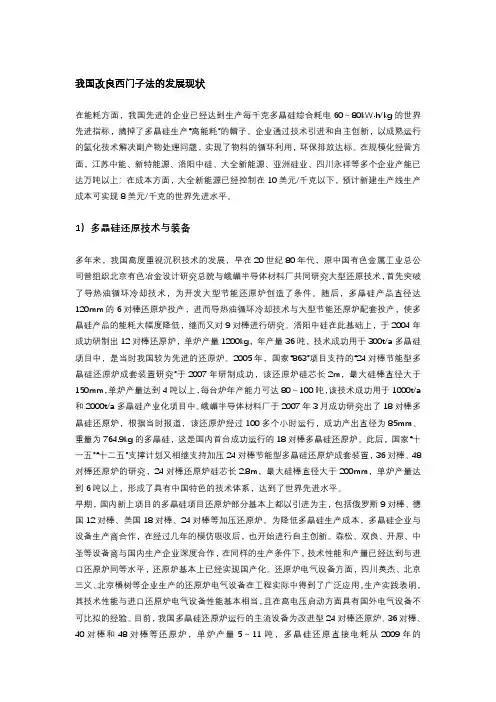

改良西门子法
改良西门子法多晶硅生产的西门子工艺，其原理就是在1100℃左右的高纯硅芯上用高纯氢还原高纯三氯氢硅，生成多晶硅沉积在硅芯上。改良西门子工艺是在传统的西门子工艺的基础上，同时具备节能、降耗、回收利用生产过程中伴随产生的大量H2、HCI、SiCI4等副产物以及大量副产热能的配套工艺。目前世界上绝大部分厂家均采用改良西门子法生产多晶硅。

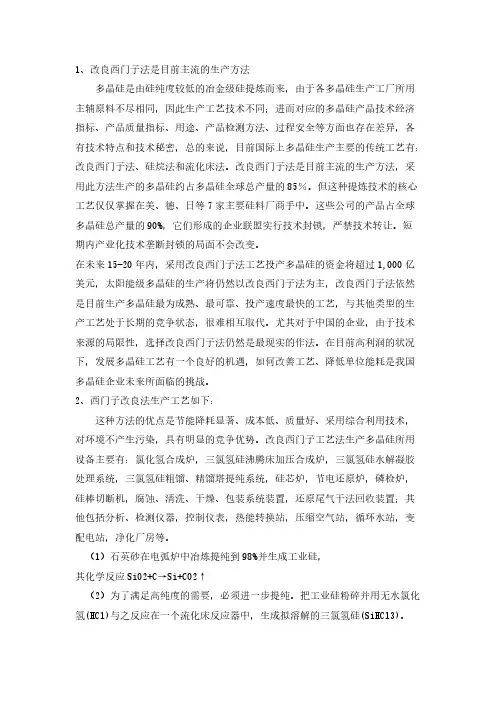

生产方法：
多晶硅是由硅纯度较低的冶金级硅提炼而来，由于各多晶硅生产工厂所用主辅原料不尽相同，因此生产工艺技术不同；进而对应的多晶硅产品技术经济指标、产品质量指标、用途、产品检测方法、过程安全等方面也存在差异，各有技术特点和技术秘密，总的来说，目前国际上多晶硅生产主要的传统工艺有：改良西门子法、硅烷法和流化床法。改良西门子法是目前主流的生产方法，采用此方法生产的多晶硅约占多晶硅全球总产量的85%。但这种提炼技术的核心工艺仅仅掌握在美、德、日等7家主要硅料厂商手中。这些公司的产品占全球多晶硅总产量的90%，它们形成的企业联盟实行技术封锁，严禁技术转让。短期内产业化技术垄断封锁的局面不会改变。
在未来15-20年内，采用改良西门子法工艺投产多晶硅的资金将超过1,000亿美元，太阳能级多晶硅的生产将仍然以改良西门子法为主，改良西门子法依然是目前生产多晶硅最为成熟、最可靠、投产速度最快的工艺，与其他类型的生产工艺处于长期的竞争状态，很难相互取代。尤其对于中国的企业，由于技术来源的局限性，选择改良西门子法仍然是最现实的作法。在目前高利润的状况下，发展多晶硅工艺有一个良好的机遇，如何改善工艺、降低单位能耗是我国多晶硅企业未来所面临的挑战。
生产工艺：
这种方法的优点是节能降耗显著、成本低、质量好、采用综合利用技术，对环境不产生污染，具有明显的竞争优势。改良西门子工艺法生产多晶硅所用设备主要有：氯化氢合成炉，三氯氢硅沸腾床加压合成炉，三氯氢硅水解凝胶处理系统，三氯氢硅粗馏、精馏塔提纯系统，硅芯炉，节电还原炉，磷检炉，硅棒切断机，腐蚀、清洗、干燥、包装系统装置，还原尾气干法回收装置；其他包括分析、检测仪器，控制仪表，热能转换站，压缩空气站，循环水站，变配电站，净化厂房等。
（1）石英砂在电弧炉中冶炼提纯到98%并生成工业硅，
其化学反应SiO2+C→Si+CO2↑
（2）为了满足高纯度的需要，必须进一步提纯。把工业硅粉碎并用无水氯化氢(HCl)
与之反应在一个流化床反应器中，生成拟溶解的三氯氢硅(SiHCl3)。
其化学反应Si+HCl→SiHCl3+H2↑
反应温度为300度，该反应是放热的。同时形成气态混合物(Н2,НСl,SiНСl3,SiCl4,Si)。
（3）第二步骤中产生的气态混合物还需要进一步提纯，需要分解:过滤硅粉，冷凝
SiНСl3,SiCl4，而气态Н2,НСl返回到反应中或排放到大气中。然后分解冷凝物
SiНСl3,SiCl4，净化三氯氢硅（多级精馏）。
（4）净化后的三氯氢硅采用高温还原工艺，以高纯的SiHCl3在H2气氛中还原沉积而生成多晶硅。
其化学反应SiHCl3+H2→Si+HCl。
多晶硅的反应容器为密封的，用电加热硅池硅棒（直径5-10毫米，长度1.5-2米，数量80根），在1050-1100度在棒上生长多晶硅，直径可达到150-200毫米。
这样大约三分之一的三氯氢硅发生反应，并生成多晶硅。剩余部分同
Н2,НСl,SiНС13,SiCl4从反应容器中分离。这些混合物进行低温分离，或再利用，或返回到整个反应中。气态混合物的分离是复杂的、耗能量大的，从某种程度上决定了多晶硅的成本和该工艺的竞争力。
在西门子改良法生产工艺中，一些关键技术我国还没有掌握，在提炼过程中70%以上的多晶硅都通过氯气排放了，不仅提炼成本高，而且环境污染非常严重。
优点：
1）节能：
由于改良西门子法采用多对棒、大直径还原炉，可有效降低还原炉消耗的电能；
2）降低物耗：改良西门子法对还原尾气进行了有效的回收。
所谓还原尾气：是指从还原炉中排放出来的，经反应后的混合气体。
改良西门子法将尾气中的各种组分全部进行回收利用，这样就可以大大低降低原料的消耗。
3）减少污染：由于改良西门子法是一个闭路循环系统，多晶硅生产中的各种物
料得到充分的利用，排出的废料极少，相对传统西门子法而言，污染得到了控制，保护了环境。
改良西门子法属于欧美淘汰的旧技术，相对国外最先进的硅烷法成本较高，而且能耗高，污染重。是国内多晶硅企业一般采用的方法。
