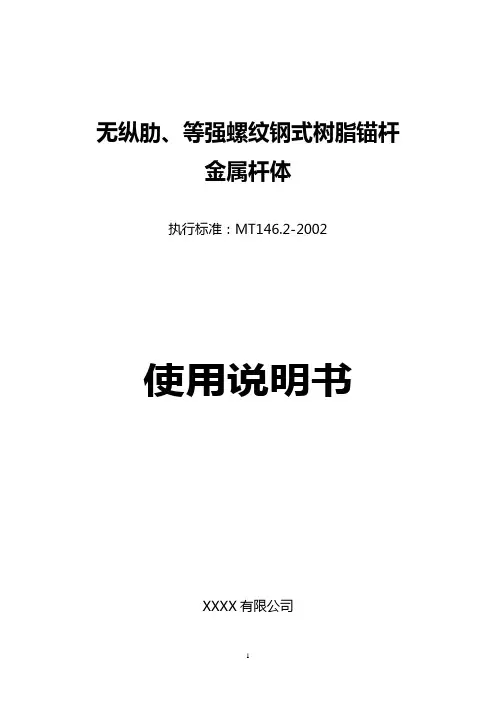

无纵肋、等强螺纹钢式树脂锚杆
金属杆体
执行标准：MT146.2-2002
使用说明书
XXXX有限公司
二〇一一年七月二十一日
一、产品用途及特点

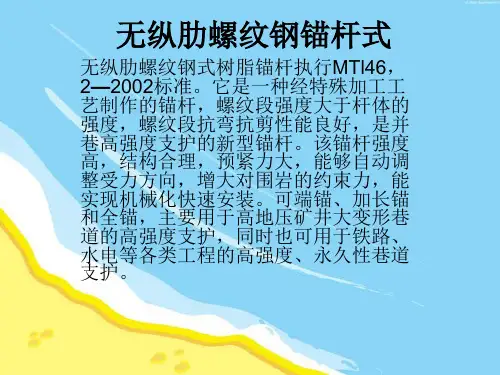

无纵肋、等强螺纹钢式树脂锚杆金属杆体产品广泛用于井下岩巷，半煤岩巷和煤巷锚杆支护，尤其适用于井下复杂条件下巷道及硐室支护。该产品与树脂锚固剂配套使用，其特点：1、强度增长快、强度高，安装后不仅能及时承受载荷，而且锚固力大。2、安装操作方便，工人劳动强度低，支护效率高。3、吨煤支护成本大大降低。
本产品是依据MT164.2-2002标准生产的。
二、产品特性及结构
无纵肋、等强螺纹钢式树脂锚杆金属杆体主要材质优先选用屈服强度大于335 MPa螺纹钢，使搅拌树脂锚固剂和安装锚杆一体化，有利于提高安装速度和提高锚杆预紧力。其规格型号可根据不同用途、地质条件、强度要求设计和选用。

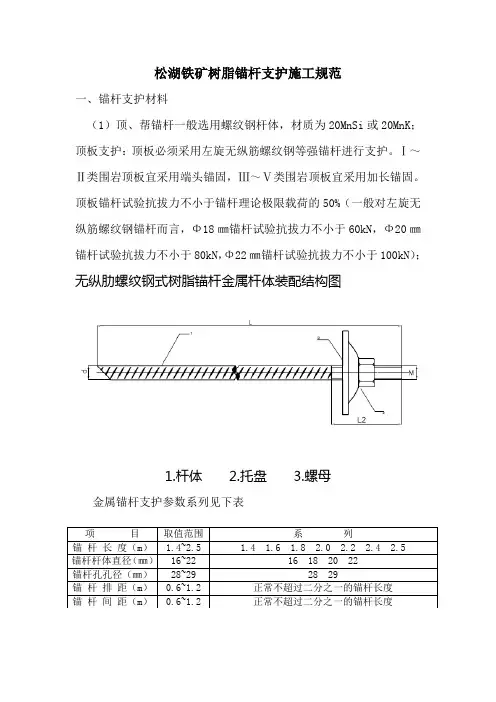

1、无纵肋螺纹钢式树脂锚杆金属杆体装配结构图：
1.杆体
2.托盘
3.螺母
2、等强螺纹钢式树脂锚杆金属杆体装配结构图：
1.杆体
2.托盘
3.螺母
3、型号说明
MSGLW—— / ×
杆体长度（mm）
杆体直径（mm）
杆体屈服强度（MPa）
无纵肋螺纹钢式树脂锚杆
MSGLD—— / ×
杆体长度（mm）
杆体直径（mm）
杆体屈服强度（MPa）
等强螺纹钢式树脂锚杆
如规格型号MSGLW-335/22×2500：表示屈服强度大于335MPa，杆体直径为22mm，杆体长度为2500mm的无纵肋螺纹钢式树脂锚杆。
如规格型号MSGLD-335/22×2500：表示屈服强度大于335MPa，杆体直径为22mm，杆体长度为2500mm的等强螺纹钢式树脂锚杆。
三、产品规格型号和技术参数
四、工作原理及安装使用
1、工作原理：

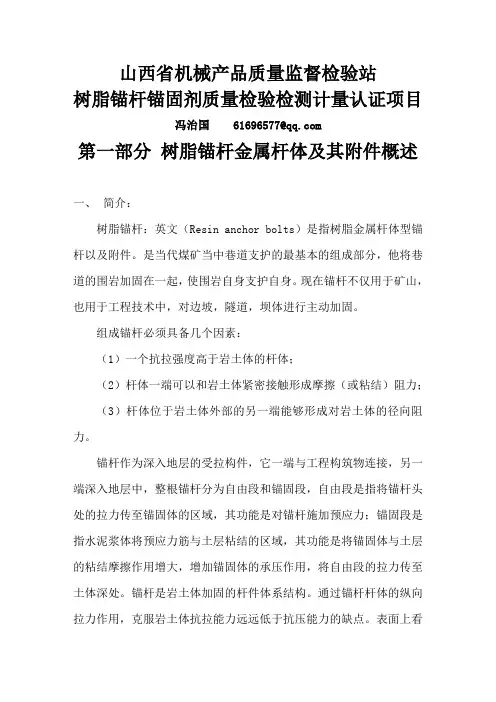

无纵肋螺纹钢式树脂锚杆金属杆体由不同强度材质的杆体及其附件与配套树脂锚固剂一同使用。根据设计锚固长度，将杆体插入放好锚固剂的孔洞中，经过搅拌后，锚固剂产生化学反应，在一定时间内，将杆体与煤岩粘合为一体固定在岩壁中螺纹端加装防护网及承载托盘后，用螺母拧紧以达到支护作用，从而有效的形成高强预应力支护能够控制顶板稳定，适应外围岩石移动，能够有效减少甚至消除离层，解决顶板垮冒，由多种支护形式和结构组成预应力支护体系，实现了机械安装，大大提高了支护的安全可靠性。
2、安装使用
（1）、根据设计选用金属杆体和锚固剂。
（2）、在标定的锚固基体上钻孔，钻孔直径、深度与锚杆规格相配套。
（3）、钻孔后用压风或用水清除孔内的浮尘并装入锚固剂。
（4）、利用搅拌的机具带动金属杆体，边搅边推进至孔底，搅拌时间应小于锚杆固剂凝胶时间。
（5）、在等待时间内不要使杆体移动。
（6）、在规定的等待时间后，即可上托盘旋螺母，承载时间达到后，可测试抗拉强度。
五、贮存及运输
树脂锚杆金属杆体存放在干燥处，锚固段不得沾油污，螺纹段应采取保护防锈措施。每10根（或5根）杆体为一组，捆扎牢固，挂一张合格证。搬运过程中，应防止杆体碰撞和螺母脱落，杆体不得有损伤、弯曲。运输过程中应加强防护措施，堆放整齐。
六、注意事项
1.钻杆直径要与锚杆直径相匹配，选用的杆体直径与钻孔直径相适应。
2.必须使用有安标证的合格锚固剂。
