各种电抗器的计算公式
加载其电感量按下式计算:线圈公式
阻抗(ohm) = 2 * 3.14159 * F(工作频率) * 电感量(mH)，设定需用 360ohm 阻抗，因此：电感量(mH) = 阻抗(ohm) ÷ (2*3.14159) ÷ F (工作频率) = 360 ÷ (2*3.14159) ÷ 7.06 = 8.116mH
据此可以算出绕线圈数：
圈数 = [电感量* { ( 18*圈直径(吋)) + ( 40 * 圈长(吋))}] ÷ 圈直径 (吋)
圈数 = [8.116 * {(18*2.047) + (40*3.74)}] ÷ 2.047 = 19 圈
空心电感计算公式
作者：佚名转贴自：本站原创点击数：6684 文章录入： zhaizl
空心电感计算公式：L(mH)=(0.08D.D.N.N)/(3D+9W+10H)
D------线圈直径
N------线圈匝数
d-----线径
H----线圈高度
W----线圈宽度
单位分别为毫米和mH。。
空心线圈电感量计算公式:
l=(0.01*D*N*N)/(L/D+0.44)
线圈电感量 l单位: 微亨
线圈直径 D单位: cm
线圈匝数 N单位: 匝
线圈长度 L单位: cm
频率电感电容计算公式:
l=25330.3/[(f0*f0)*c]
工作频率: f0 单位:MHZ 本题f0=125KHZ=0.125
谐振电容: c 单位 F 本题建义c=500...1000pf 可自行先决定,或由Q
值决定
谐振电感: l 单位: 微亨
线圈电感的计算公式
作者：线圈电感的计算公式转贴自：转载点击数：299
1。针对环行CORE，有以下公式可利用: (IRON)
L=N2．AL L= 电感值（H)
H-DC=0.4πNI / l N= 线圈匝数(圈)
AL= 感应系数
H-DC=直流磁化力 I= 通过电流(A)
l= 磁路长度（cm)
l及AL值大小，可参照Micrometal对照表。例如: 以T50-52材，线圈5圈半，其L值为T50-52(表示OD为0.5英吋)，经查表其AL值约为33nH
L=33．(5.5)2=998.25nH≒1μH
当流过10A电流时，其L值变化可由l=3.74(查表)
H-DC=0.4πNI / l = 0.4×3.14×5.5×10 / 3.74 = 18.47 （查表后）
即可了解L值下降程度(μi%)
2。介绍一个经验公式
L=(k*μ0*μs*N2*S)/l
其中
μ0 为真空磁导率=4π*10(-7)。（10的负七次方）
μs 为线圈内部磁芯的相对磁导率，空心线圈时μs=1
N2 为线圈圈数的平方
S 线圈的截面积，单位为平方米
l 线圈的长度，单位为米
k 系数，取决于线圈的半径（R)与长度(l)的比值。
计算出的电感量的单位为亨利。
k值表
2R/l k
0.1 0.96
0.2 0.92
0.3 0.88
0.4 0.85
0.6 0.79
0.8 0.74
1.0 0.69
1.5 0.6
2.0 0.52
3.0 0.43
4.0 0.37
5.0 0.32
10 0.2
20 0.12
字号：大中小
电感的计算公式
线圈公式
阻抗(ohm) = 2 * 3.14159 * F(工作频率) * 电感量(mH)，
设定需用 360ohm 阻抗，因此：
电感量(mH) = 阻抗(ohm) ÷ (2*3.14159) ÷ F (工作频率) = 360 ÷ (2*3.14159) ÷ 7.06 = 8.116mH
据此可以算出绕线圈数：
圈数 = [电感量* { ( 18*圈直径(吋)) + ( 40 * 圈长(吋))}] ÷ 圈直径 (吋)
圈数= [8.116 * {(18*2.047) + (40*3.74)}] ÷ 2.047 = 19 圈
空心电感计算公式
空心电感计算公式：L(mH)=(0.08D.D.N.N)/(3D+9W+10H)
D------线圈直径
N------线圈匝数
d-----线径
H----线圈高度
W----线圈宽度
单位分别为毫米和mH。。
空心线圈电感量计算公式:
l=(0.01*D*N*N)/(L/D+0.44)
线圈电感量 l单位: 微亨
线圈直径 D单位: cm
线圈匝数 N单位: 匝
线圈长度 L单位: cm
频率电感电容计算公式:
l=25330.3/[(f0*f0)*c]
工作频率: f0 单位:MHZ 本题f0=125KHZ=0.125
谐振电容: c 单位 F 本题建义c=500...1000pf 可自行先决定,或由Q值决定
谐振电感: l 单位: 微亨
线圈电感的计算公式
1.针对环行CORE，有以下公式可利用: (IRON)
L=N2．AL L= 电感值（H)
H-DC=0.4πNI / l N= 线圈匝数(圈)
AL= 感应系数
H-DC=直流磁化力 I= 通过电流(A)
l= 磁路长度（cm)
l及AL值大小，可参照Microl对照表。
例如: 以T50-52材，线圈5圈半，其L值为T50-52(表示OD为0.5英吋)，经查表其AL值约为33nH
L=33．(5.5)2=998.25nH≒1μH
当流过10A电流时，其L值变化可由l=3.74(查表)
H-DC=0.4πNI / l = 0.4×3.14×5.5×10 / 3.74 = 18.47 （查表后）即可了解L值下降程度(μi%)
2.介绍一个经验公式
L=(k*μ0*μs*N2*S)/l
其中
μ0 为真空磁导率=4π*10(-7)。（10的负七次方）
μs 为线圈内部磁芯的相对磁导率，空心线圈时μs=1
N2 为线圈圈数的平方
S 线圈的截面积，单位为平方米
l 线圈的长度，单位为米
k 系数，取决于线圈的半径（R)与长度(l)的比值。
计算出的电感量的单位为亨利。
k值表
2R/l k
0.1 0.96
0.2 0.92
0.3 0.88
0.4 0.85
0.6 0.79
0.8 0.74
1.0 0.69
1.5 0.6
2.0 0.52
3.0 0.43
4.0 0.37
5.0 0.32
10 0.2
20 0.12
三相交流进线电抗器的设计计算来源:输配电设备网
当选定了电抗器的额定电压降Δ UL，再计算出电抗器的额定工作电流 In以后，就可以计算电抗器的感抗 XL。电抗器的感抗XL由式（ 3）求得：请登陆:输配电设备网浏览更多信息
XL=Δ UL/In (Ω )(3)
有了以上数据便可以对电抗器进行结构设计。
电抗器铁芯截面积 S与电抗器压降ΔUL的关系，如式（ 4）所示：
式中：Δ UL——单位 V；
f——电源频率（ Hz）；
B ——磁通密度（ T）；
N——电抗器的线圈圈数；
Ks——铁芯迭片系数取 Ks=0.93。
电抗器铁芯窗口面积 A与电流 In及线圈圈数 N的关系如式 (5)所示：
A=InN/(jKA)(5)
式中： j——电流密度，根据容量大小可按 2～ 2.5 A/ mm2选取；
KA——窗口填充系数，约为 0.4～ 0.5。
铁芯截面积与窗口面积的乘积关系如式（ 6）所示：
SA=UI/(4.44fBjKsKA× 10－4)（ 6）
由式 (6)可知，根据电抗器的容量 UI(=Δ ULIn)值，选用适当的铁芯使截面积 SA的积能符合式 (6)的关系。
来源:https://www.doczj.com/doc/9b13902768.html,
假设选用 B=0.6 T， j=200 A/cm2 ， Ks=0.93，KA=0.45，设 A=1.5S,则电抗器铁芯截面与容量的关系为：来源:https://www.doczj.com/doc/9b13902768.html,
来源:https://www.doczj.com/doc/9b13902768.html,
为了使进线电抗器有较好的线性度，在铁芯中应有适当的气隙。调整气隙，可以改变电感量。气隙大小可先选定在 2～ 5 mm 内 ,通过实测电感值进行调整。
来源:输配电设备网
7 电抗器电感量的测定来源:https://www.doczj.com/doc/9b13902768.html,
7． 1 直流电抗器 LDC电感量的测定铁芯电抗器的电感量和它的工作状况有很大关系，而且是呈非线性的，所以应尽可能使电抗器处于实际工作条件下进行测量。图 4所示是测量直流电抗器的电路。在电抗器上分别加上直流电流 Id与交流电流 I～，用电容 C=200 μF隔开交直流电路，测出 LDC两端的交流电压 U～与交流电流 I～，可由式（ 9）、式（ 10）式近似计算电感值 L。
来源:https://www.doczj.com/doc/9b13902768.html,
来源:https://www.doczj.com/doc/9b13902768.html,
来源:https://www.doczj.com/doc/9b13902768.html,
7． 2 交流电抗器电感量的测定带铁芯的交流电抗器的电感量
不宜用电桥测量，因为测电感电桥的电源频率一般是采用 1 000 Hz，因此测电感电桥只可用于测量空心电抗器。来源:https://www.doczj.com/doc/9b13902768.html,
对于用硅钢片叠制而成的交流电抗器，电感量的测量可用工频电源的交流电压表——电流表法测量，如图 5所示。通过电抗器的电流可以略小于额定值，为求准确可以用电桥测量电抗器线圈内阻 rL，每相电感值可按式（ 11）计算：
来源:https://www.doczj.com/doc/9b13902768.html,
来源:输配电设备网
来源:输配电设备网
式中： U——交流电压表的读数 (V)；
I——交流电流表的读数 (A)；
rL——电抗器每相线圈电阻 (Ω )。
由于电抗器线圈内阻 rL很小，在工程计算中常可忽略。
来源:https://www.doczj.com/doc/9b13902768.html,
常用单位换算公式
面积换算
1平方公里（km2）=100公顷（ha）=247.1英亩（acre）=0.386平方英里（mile2）
1平方米（m2）=10.764平方英尺（ft2）
1平方英寸（in2）=6.452平方厘米（cm2）
1公顷（ha）=10000平方米（m2）=2.471英亩（acre）
1英亩（acre）=0.4047公顷（ha）=4.047×10-3平方公里（km2）=4047平方米（m2）
1英亩（acre）=0.4047公顷（ha）=4.047×10-3平方公里（km2）=4047平方米（m2）
1平方英尺（ft2）=0.093平方米(m2)
1平方米（m2）=10.764平方英尺（ft2）
1平方码（yd2）=0.8361平方米（m2）
1平方英里（mile2）=2.590平方公里（km2）
体积换算
1美吉耳（gi）=0.118升（1）1美品脱（pt）=0.473升（1）
1美夸脱（qt）=0.946升（1）1美加仑（gal）=3.785升（1）
1桶（bbl）=0.159立方米（m3）=42美加仑（gal）1英亩·英尺＝1234立方米（m3）
1立方英寸（in3）=16.3871立方厘米（cm3）1英加仑（gal）=4.546升（1）
10亿立方英尺（bcf）=2831.7万立方米（m3）1万亿立方英尺（tcf）=283.17亿立方米（m3）1百万立方英尺（MMcf）＝2.8317万立方米（m3）1千立方英尺（mcf）=28.317立方米（m3）1立方英尺（ft3）=0.0283立方米（m3）=28.317升（liter）
1立方米（m3）=1000升（liter）=35.315立方英尺（ft3）=6.29桶（bbl）
长度换算
1千米（km）=0.621英里（mile）1米（m）=3.281英尺（ft）=1.094码（yd）
1厘米（cm）=0.394英寸（in）1英寸（in）=2.54厘米（cm）
1海里（n mile）=1.852千米（km）1英寸（fm）=1.829（m）
1码（yd）=3英尺（ft）1杆（rad）=16.5英尺（ft）
1英里（mile）=1.609千米（km）1英尺（ft）=12英寸（in）
1英里（mile）=5280英尺（ft）1海里（n mile）=1.1516英里（mile）
质量换算
1长吨（long ton）=1.016吨（t）1千克（kg）=2.205磅（lb）
1磅（lb）=0.454千克（kg）[常衡] 1盎司（oz）=28.350克(g)
1短吨（sh.ton）=0.907吨（t）=2000磅（lb）
1吨（t）=1000千克（kg）=2205磅（lb）=1.102短吨（sh.ton）=0.984长吨（long ton）密度换算
1磅/英尺3（lb/ft3）=16.02千克/米3（kg/m3）
API度＝141.5/15.5℃时的比重－131.5
1磅/英加仑（lb/gal）=99.776千克/米3（kg/m3）
1波美密度（B）＝140/15.5℃时的比重－130
1磅/英寸3（lb/in3）=27679.9千克/米3（kg/m3）
1磅/美加仑（lb/gal）=119.826千克/米3（kg/m3）
1磅/（石油）桶（lb/bbl）=2.853千克/米3（kg/m3）
1千克/米3（kg/m3）=0.001克/厘米3（g/cm3）=0.0624磅/英尺3（lb/ft3）
力换算
1牛顿（N）＝0.225磅力（lbf）=0.102千克力（kgf）
1千克力（kgf）=9.81牛（N）
1磅力（lbf）=4.45牛顿（N）1达因（dyn）=10-5牛顿（N）
温度换算
K＝5/9（°F+459.67）K=℃+273.15
n℃=(5/9·n+32) °F n°F=[(n-32)×5/9]℃
1°F=5/9℃（温度差）
压力换算
1巴（bar）=105帕（Pa）1达因/厘米2（dyn/cm2）=0.1帕（Pa）
1托（Torr）=133.322帕（Pa）1毫米汞柱（mmHg）=133.322帕（Pa）
1毫米水柱（mmH2O）=9.80665帕（Pa）1工程大气压=98.0665千帕（kPa）
1千帕（kPa）=0.145磅力/英寸2（psi）=0.0102千克力/厘米2（kgf/cm2）=0.0098大气压(atm)
1磅力/英寸2（psi）=6.895千帕（kPa）=0.0703千克力/厘米2（kg/cm2）=0.0689巴（bar）=0.068大气压（atm）
1物理大气压（atm）=101.325千帕（kPa）=14.696磅/英寸2（psi）=1.0333巴（bar）
时间的单位换算
1秒=1000毫秒(ms) 1毫秒=1／1,000秒(s)
1秒=1,000,000 微秒(μs) 1微秒=1／1,000,000秒(s)
1秒=1,000,000,000 纳秒(ns) 1纳秒=1／1,000,000,000秒(s)
1秒=1,000,000,000,000 皮秒(ps) 1皮秒=1／1,000,000,000,000秒(s)
电容单位换算
法；毫；微；纳；皮
1F(法拉)=1000mF(毫法) ，1(毫法) =1000uF(微法) ，1(微法) =1000nF(纳法) ，1(纳法)=1000pF(皮法)。规则：单位省略表示为pF，例如
101(pF)=10 * 10^1 = 100pF = 0.1nF；
104(pF)=10 * 10^4 = 100000pF = 0.1uF；
105(pF)=10 * 10^5 = 1000000pF = 1uF。
电压单位换算
1KV=1000V,
1V=1000mV,
1mV=1000μV,
1μV=1000nV,
1nV=1000pV.
赫兹的单位换算
Hz（赫兹）
1赫兹=秒分之一
通常的定义是波形每秒钟变化或振动的次数。
kHz 1000次/s（秒）1kHz=1000Hz
MHz 100万次/s（秒）1MHz=1000kHz
GHz 10亿次/s（秒）1GHz=1000MHz
电感的计算公式
加载其电感量按下式计算:线圈公式
阻抗(ohm) = 2 * 3.14159 * F(工作频率) * 电感量(mH)，设定需用360ohm 阻抗，因此：
电感量(mH) = 阻抗(ohm) ÷ (2*3.14159) ÷ F (工作频率) = 360 ÷ (2*3.14159) ÷ 7.06 = 8.116mH 据此可以算出绕线圈数：
圈数= [电感量* { ( 18*圈直径(吋)) + ( 40 * 圈长(吋))}] ÷圈直径(吋)
圈数= [8.116 * {(18*2.047) + (40*3.74)}] ÷ 2.047 = 19 圈
空心电感计算公式
空心电感计算公式：L(mH)=(0.08D.D.N.N)/(3D+9W+10H)
D------线圈直径
N------线圈匝数
d-----线径
H----线圈高度
W----线圈宽度
单位分别为毫米和mH。。
空心线圈电感量计算公式:
l=(0.01*D*N*N)/(L/D+0.44)
线圈电感量l单位: 微亨
线圈直径D单位: cm
线圈匝数N单位: 匝
线圈长度L单位: cm
频率电感电容计算公式:
l=25330.3/[(f0*f0)*c]
工作频率: f0 单位:MHZ 本题f0=125KHZ=0.125
谐振电容: c 单位:PF 本题建义c=500...1000pf 可自行先决定,或由Q 值决定
谐振电感: l 单位: 微亨
线圈电感的计算公式
1。针对环行CORE，有以下公式可利用: (IRON)
L=N2．AL L= 电感值（H)
H-DC=0.4πNI / l N= 线圈匝数(圈)
AL= 感应系数
H-DC=直流磁化力I= 通过电流(A)
l= 磁路长度（cm)
l及AL值大小，可参照Micrometal对照表。例如: 以T50-52材，线圈5圈半，其L值为T50-52(表示OD 为0.5英吋)，经查表其AL值约为33nH
L=33．(5.5)2=998.25nH≒1μH
当流过10A电流时，其L值变化可由l=3.74(查表)
H-DC=0.4πNI / l = 0.4×3.14×5.5×10 / 3.74 = 18.47 （查表后）
即可了解L值下降程度(μi%)
2。介绍一个经验公式
L=(k*μ0*μs*N2*S)/l
其中
μ0 为真空磁导率=4π*10(-7)。（10的负七次方）
μs 为线圈内部磁芯的相对磁导率，空心线圈时μs=1
N2 为线圈圈数的平方
S 线圈的截面积，单位为平方米
l 线圈的长度，单位为米
k 系数，取决于线圈的半径（R)与长度(l)的比值。
计算出的电感量的单位为亨利。
k值表
2R/l k
0.1 0.96
0.2 0.92
0.3 0.88
0.4 0.85
0.6 0.79
0.8 0.74
1.0 0.69
1.5 0.6
2.0 0.52
3.0 0.43
4.0 0.37
5.0 0.32
10 0.2
20 0.12
电流的换算
定义，流过导体横截面的电量与其所用的时间的比值；单位国际制单位是安培，符号是A，其他单位有毫安mA、微安uA、千安kA等；单位换算为：
1A=10的负3次方千安=10的3次方毫安=10的6次方微安。
电流:电流单位之间的换算.
1A=1000mA=1000000μA
电压的换算
定义，导体两端的电势之差；国际制单位为伏特，简称伏，符号为V，其他单位有知伏KV，毫伏mV等，单位换算为：1V=10的负3次方千伏=10的3次方伏；在理论上有MV，即兆伏，但在实际中一般电压没有这样高，因此也一般没有人用。
电压:电压单位之间的换算.(电压单位有MV吗?不是小写m,是大写M)
1MV=1000KV=1000000V=1000000000mV=1000000000000μV 电阻的换算
定义，导体对电流的阻碍作用，定义式R=U/I
国际制单位为欧姆，简称欧。
电阻:电阻单位之间的换算.
1KΩ=1000Ω
短路容量及短路电流的计算 1、计算公式： 同步电机及发电机标么值计算公式： r j d d S S x X ?= 100%""* （1-1） 变压器标么值计算公式： rT j k T S S u X ?= 100%* （1-2） 线路标么值计算公式： 2*j j L L U S L X X ??= （1-3） 电抗器标么值计算公式： j j r r k k U I I U x X ? ?= 100%* （1-4） 电力系统标么值计算公式：s j s S S X = * （1-5） 异步电动机影响后的短路全电流最大有效值： 2 ""2""])1()1[(2)(M M ch s s ch M s ch I K I K I I I -+-++=?? （1-6） 其中：%"d x 同步电动机超瞬变电抗百分值 j S 基准容量，100MV A j U 基准容量，10.5kV j I 基准电流，5.5kA r S 同步电机的额定容量，MV A rT S 变压器的额定容量，MV A %k u 变压器阻抗电压百分值 L X 高压电缆线路每公里电抗值，取0.08km /Ω 高压电缆线路每公里电抗值，取0.4km /Ω L 高压线路长度，km
r U 额定电压，kV r I 额定电流，kA %k x 电抗器的电抗百分值 s S 系统的短路容量，1627MV A "s I 由系统送到短路点去的超瞬变短路电流，kA "M I 异步电动机送到短路点去的超瞬变短路电流，kA ，rM qM M I K I 9.0"= rM I 异步电动机的额定电流，kA qM K 异步电动机的启动电流倍数，一般可取平均值6 s ch K ?由系统馈送的短路电流冲击系数 M ch K ?由异步电动机馈送的短路电流冲击系数，一般可取1.4~1.7 2、接线方案 图1 三台主变接线示意图 3、求k1点短路电流的计算过程 3.1网络变换
变压器短路容量-短路电流计算公式-短路冲击电流的计算发布者：admin 发布时间：2009-3-23 阅读：513次供电网络中发生短路时,很大的短路电流会使电器设备过热或受电动力作用而遭到损坏,同时使网络内的电压大大降低,因而破坏了网络内用电设备的正常工作。为了消除或减轻短路的后果,就需要计算短路电流,以正确地选择电器设备、设计继电保护和选用限制短路电流的元件。 二.计算条件 1.假设系统有无限大的容量.用户处短路后,系统母线电压能维持不变.即计算阻抗比系统阻抗要大得多。 具体规定: 对于3~35KV级电网中短路电流的计算,可以认为110KV及以上的系统的容量为无限。只要计算35KV及以下网络元件的阻抗。 2.在计算高压电器中的短路电流时,只需考虑发电机、变压器、电抗器的电抗,而忽略其电阻;对于架空线和电缆,只有当其电阻大于电抗1/3时才需计入电阻,一般也只计电抗而忽略电阻。 3. 短路电流计算公式或计算图表,都以三相短路为计算条件。因为单相短路或二相短路时的短路电流都小于三相短路电流。能够分断三相短路电流的电器,一定能够分断单相短路电流或二相短路电流。 三.简化计算法 即使设定了一些假设条件,要正确计算短路电流还是十分困难,对于一般用户也没有必要。一些设计手册提供了简化计算的图表.省去了计算的麻烦.用起来比较方便.但要是手边一时没有设计手册怎么办?下面介绍一种“口诀式”的计算方法,只要记牢7句口诀,就可掌握短路电流计算方法。 在介绍简化计算法之前必须先了解一些基本概念。 1.主要参数 Sd三相短路容量(MV A)简称短路容量校核开关分断容量 Id三相短路电流周期分量有效值(KA)简称短路电流校核开关分断电流和热稳定 IC三相短路第一周期全电流有效值(KA) 简称冲击电流有效值校核动稳定 ic三相短路第一周期全电流峰值(KA) 简称冲击电流峰值校核动稳定 x电抗(W) 其中系统短路容量Sd和计算点电抗x 是关键. 2.标么值 计算时选定一个基准容量(Sjz)和基准电压(Ujz).将短路计算中各个参数都转化为和该参数的基准量的比值(相对于基准量的比值),称为标么值(这是短路电流计算最特别的地方,目的是要简化计算). (1)基准 基准容量Sjz =100 MV A 基准电压UJZ规定为8级. 230, 115, 37, 10.5, 6.3, 3.15 ,0.4, 0.23 KV 有了以上两项,各级电压的基准电流即可计算出,例: UJZ (KV)3710.56.30.4
各种电抗器的计算公式 加载其电感量按下式计算:线圈公式 阻抗(ohm) = 2 * 3.14159 * F(工作频率) * 电感量(mH)，设定需用 360ohm 阻抗，因此：电感量(mH) = 阻抗 (ohm) ÷ (2*3.14159) ÷ F (工作频率) = 360 ÷ (2*3.14159) ÷ 7.06 = 8.116mH 据此可以算出绕线圈数： 圈数 = [电感量* { ( 18*圈直径(吋)) + ( 40 * 圈长(吋))}] ÷圈直径 (吋) 圈数 = [8.116 * {(18*2.047) + (40*3.74)}] ÷ 2.047 = 19 圈 空心电感计算公式 作者：佚名转贴自：本站原创点击数：6684 文章录入： zhaizl 空心电感计算公式：L(mH)=(0.08D.D.N.N)/(3D+9W+10H) D------线圈直径 N------线圈匝数 d-----线径 H----线圈高度 W----线圈宽度 单位分别为毫米和mH。。 空心线圈电感量计算公式: l=(0.01*D*N*N)/(L/D+0.44) 线圈电感量 l单位: 微亨 线圈直径 D单位: cm 线圈匝数 N单位: 匝 线圈长度 L单位: cm 频率电感电容计算公式: l=25330.3/[(f0*f0)*c] 工作频率: f0 单位:MHZ 本题f0=125KHZ=0.125 谐振电容: c 单位 F 本题建义c=500...1000pf 可自行先决定,或由Q值决定 谐振电感: l 单位: 微亨 线圈电感的计算公式 1。针对环行CORE，有以下公式可利用: (IRON) L=N2．AL L= 电感值（H) H-DC=0.4πNI / l N= 线圈匝数(圈) AL= 感应系数 H-DC=直流磁化力 I= 通过电流(A) l= 磁路长度（cm) l及AL值大小，可参照Micrometal对照表。例如: 以T50-52材，线圈5圈半，其L值为T50-52(表示OD为0.5英吋)，经查表其AL值约为33nH L=33．(5.5)2=998.25nH≒1μH 当流过10A电流时，其L值变化可由l=3.74(查表) H-DC=0.4πNI / l = 0.4×3.14×5.5×10 / 3.74 = 18.47 （查表后） 即可了解L值下降程度(μi%) 2。介绍一个经验公式 L=(k*μ0*μs*N2*S)/l
07
级
《电磁装置设计原理——电抗器的设计》
设 计 报 告
姓 学
名 号
专业班号
指导教师 日 期
1
480KV/10KV 电 抗 器 设 计
一．电抗器的额定值和技术要求：
1、 额定容量 S N = 480 KVA 2、 额定电压 U N = 10 KV 3、 阻抗压降 U 1 = 381V 4、 相数 m = 3 5、 额定电流 I N = 419 A 6、 损耗 PCU + PFe ≤ 7000W 7、 线圈温升 TK < 125K 电抗器的主要参数选择结果
二．电抗器的参数计算选择
1． 铁芯参数设计选择
1.1 铁芯直径选择
D = K D 4 S / m = 0.06 × 4 480 / 3 = 0.206m ，
选择 D = 210 × 10 ?3 m ，采用 DQ133 ? 30 硅钢片，查表（5-1）得： 铁芯叠压系数： K dp = 0.95
2
铁芯柱有效截面面积： Az = 291.8 × 10 ?4 m 2 轭有效截面面积： Ae = 321.3 × 10 ?4 m 2 角重： G? = 84.8kg 铁芯最大片宽： BM = 0.2m 铁芯总叠厚： ? M = 0.178m 铁轭片高： bem = 0.19m 1.2 矩形铁芯长宽确定 举行铁芯的面积由上面查表得到的数据确定，又要求 a/b 为 3， 则可选取长 a=300mm，宽 b=100mm。 有效铁芯截面积等于铁芯面积 X 叠压系数： A S =0.95*300*100=28500 mm 2
2． 线圈参数设计选择
电抗额定值
X1 =
VN
IN
= 381
419
= 0.909
设计后，要满足电抗器的电抗的标幺值为 1~1.025 线圈匝数 初选 B ' = 0.81T , k m = 0.81 ，
W=
k mV 2πfB' AZ
=
0.81× 381 = 60匝 ，取整得： W = 60匝 2π × 50 × 0.87 × 300 × 10 ?4
主电抗计算
初选单个气隙长度 δ = 6.5 × 10 ?3 m ，铁芯饼高度 H B = 50 × 10 ?3 m
三相滤波电抗器作 一．设计依据 482V 500V 1，电抗器总额定容量16.66kvar 15.51kvar 2，电抗率 4.16％ 4.16％ 3，总电感量 0.0577mH 0.0619mH 4，电容器安装总容量550Kvar 550Kvar 5，电容器额定电压 480v 500v 6，电容器基波容量383.31Kvar 357.31Kvar 7，成套装置分四组即：50kvar ，100kvar ，200kvar ，200kvar 。 按安装容量分配： 1/2/4/4 故需制做四只三相或12只单相电抗器 二，电抗器制作要求 ⒈ 电抗器的绝缘等级660v 。 ⒉ 电抗器的耐热等级H 级。 ⒊ 电抗器的额定容量S ，0.7Kvar 。 ⒋ 电抗器的电抗率 4.16％。 ⒌ 电抗器的电感1.995mH 。 ⒍ 电抗器的额定电流33.2A 。 ⒎ 电抗器的绝缘耐压5千伏。 三，铁芯计算及材料的选择 ⒈ 硅钢片选用D310取向硅钢片。 2．电抗器容量的确定。 （1）给定无功16.6Kvar 求电容量 C =92102?fU ?=9210500 3146.16??=910785000006.16?=211.46μF （2）根具电容量求容抗 Xc= 6101c ω=61046 .2113141??=15.064?
（3）已知容抗和电抗率求电抗 XL=0.0416064.15?=0.6266624 ? （4）求制作电抗器的电感 L=310?ωXL =310314 6266624.0=1.9957mH （5）根具电容器的容抗和额定电压求电抗器的流 IL=XC u =064 .15500=33.2A （6）求制作电抗器的容量 Q=310-IV =33.2?21310-=0.7kvar ⒉ 铁芯柱截面积的选择。 ⑴按0.7Kvar 计算铁芯柱的截面积。（按三相变 直径 D ＝kd 4P ＝69×47.0＝6.31cm （KD-经验数据） 铁芯柱圆截面积 S ＝π×2231.6??? ??＝3.14×9.55＝312cm 电抗器的电压 V ＝P ÷I ＝0.7÷33.2＝21V 一、 硅钢片宽度的选择 1 硅钢片宽度尺寸的计算 E ＝（2.6-2.9）2LI ＝2.922.330019957.0?＝4.3cm 取4.8 2 铁心厚度尺寸的计算 ⑴ 净厚度B ＝S ÷E ＝31 2cm ÷4.8cm ＝6.5 cm 硅钢片数为：6.5÷0.27＝240片 ⑵铁心厚度 s B ＝B ÷K ＝6.5 cm ÷0.91＝7.15 cm 二、 绕组匝数w 和气隙的计算 ⒈ 绕组匝数的计算w
基于遗传算法的干式空心电抗器优化设计 发表时间：2018-10-22T13:32:46.193Z 来源：《防护工程》2018年第14期作者：倪璐佳1 官云2 [导读] 干式电抗器主要用于补偿电力系统的无功容量。它对于降低系统故障和提高运行质量有着重要的作用 倪璐佳1 官云2 1. 国网浙江省电力有限公司检修分公司浙江台州 318000; 2.国网浙江省电力有限公司台州供电公司浙江台州 318000 摘要：干式电抗器主要用于补偿电力系统的无功容量。它对于降低系统故障和提高运行质量有着重要的作用。本文基于等电阻电压约束，采用改进的自适应遗传算法对空心电抗器进行优化。将该空心电抗器的优化设计方案与原设计方案进行比较，电抗器的成本显著减小，产品性能得到提升，降低了生产成本和运行成本。关键词：干式空心电抗器遗传算法优化设计 1 引言 电抗器是因其电感特性而应用于电力系统中的装置或器件，在电路中起到无功补偿、限流、平波、滤波、阻尼、移相等作用。研究空心电抗器的电磁参数、温升、损耗等对干式空心电抗器的设计，延长其寿命和保障电力系统的安全运行具有重要的意义，这些参数也是优化设计的基础。 2 遗传算法在空心电抗器设计中的应用 干式空心电抗器的设计要综合考虑电感、电流、电流密度、温升和损耗等方面的要求，确定出空心电抗器的结构参数，包括内径、包封数、各包封中的并联层数、各层的匝数以及导线线径等。空心电抗器的优化设计是指在满足规定的性能指标下，以重量最轻为目标，运用合适的优化方法，寻求电抗器产品的最优设计方案。 2.1 设计方法 采用等电阻电压法，将每层导线视作一条支路，则空心电抗器由多条支路并联组成。当空心电抗器的内径、包封数、各包封中的并联层数、各层轴向并联层数、各层径向并联层数和各层导线线径等设计变量确定的情况下，可按照不同的约束条件，求得各层导线得匝数和电流。 假设空心电抗器由n层并联导线构成，可以将每个导线看成是一个线圈，为一条支路。每层线圈的端电压方程为： (2.1) 由式(3.1)可以看出，若，则任意两层线圈的感应电动势相同，所以等电阻电压可以消除环流的影响。 以各层线圈导线中电阻电压相等作为约束条件的设计方法即等电阻电压法，该方法使得整个电抗器的电阻损耗最低。 2.2改进的自适应遗传算法 遗传算法主要由选择、交叉和变异三个基本算子组成。交叉概率Pc和选择概率Pm是影响遗传算法性能的关键。对于交叉概率，Pc 越大，产生新个体的速度越快，但是Pc太大适应度大的个体被破坏的可能性也增大；Pc太小，不易产生新的个体，容易陷入局部最优。对于变异概率，若Pm太大，则遗传算法成了纯粹的随机算法；若Pm太小，则不容易产生新的个体，从而陷入局部最优。因此人们提出了一种自适应遗传算法，其自适应交叉算子和变异算子如下： 式中，表示最大适应度函数值；表示平均适应度函数；表示交叉个体中适应度较大的个体的适应度；f表示变异个体的适应度。由上式可知，当总群适应度比较集中时则增大个体的交叉和变异概率，当种群个体比较分散的则减少个体的交叉和变异概率，可以自适应的调整Pc和Pm的大小。针对遗传算法早熟的问题，对自适应遗传算法的交叉和变异概率加以改进：群体的直径：；个体到平均值点的距离：。然后重点考虑这些点在中间区域的分布情况。
干式空心滤波电抗器 技术条件 1. 概述： 本技术条件适用于6kV~66kV电力系统，与电容器连接构成调谐滤波回路，使其在音频范围内谐振，用以滤去谐波的电抗器。滤波电抗器可以串联在系统上也可以并联在系统上。 本技术条件不适用于并联连接用的调谐或滤波电抗器，对于此类电抗器可以参考并联电抗器的技术条件。 干式空心滤波电抗器为单相或由单相组成的三相电抗器。 本技术条件用于干式空心滤波电抗器的定义、型号和分类、技术要求、试验方法、检验规则、产品标志及出厂文件，铭牌的基本内容、包装运输及贮存的基本要求等。 2. 引用标准： 下列标准包含的条文，通过在本技术条件中引用而构成的条文。在编制本技术条件时所有版本均为有效。所有标准都会被修订，使用本技术条件的各方应探讨使用下列标准最新版本的可能性。 GB10229－88 电抗器 GB311.1－1997 高压输变电设备的绝缘配合 GB1094.1-1996 电力变压器第1 部分总则 GB1094.2-1996 电力变压器第2 部分温升 GB1094.3-2003 电力变压器第3 部分绝缘水平、绝缘试验和外绝缘空气间隙 GB1094.5-2003 电力变压器第5 部分承受短路的能力 GB/T1094.10－2003 电力变压器第10 部分声级测定 GB6450－1986 干式电力变压器 GB 10228-1997 干式电力变压器技术参数和要求 GB/T 2900.15-1997 电工术语变压器、、互感器、调压器和电抗器 GB7449-1987 电力变压器和电抗器的雷电冲击和操作冲击试验导则 DL462-1992 高压并联电容器用串联电抗器订货技术条件 JB5346-1998 串联电抗器
《单相交流电抗器的简易工程设计》 杜保明2006.03. 内容提要：本文结合产品的工程设计和生产的经验，举例介绍电抗器的铁心选用，线圈设计，磁路间隙，铜损和铁损的概算，温升的测算方法等。 关键词：单相交流电抗器，铁心，线圈，磁路间隙，铜损，高周波铁损概算，温升测算， 电抗器应用范围极为广泛，是电机启动，整流，变频，不间断电源等设备和系统中的不可或缺的部件之一。尤其是在变频和不间断电源系统中，电抗器的品质优劣可能直接决定了系统的性能和成本。 应该根据不同的要求来设计和制造电抗器，从而设计和计算的方法也各有差别。本文仅就不间断电源装置中交流电抗器的工程设计和概算方法进行讨论。 不间断电源的交流电抗器中通过的电流，既有基本频率的额定工作电流，又有进行调制的高频电流，还有相对应的各次高频谐波电流；在保证额定工作电流下的电抗值的同时，还要求保证在过负荷电流和饱和电流下的电抗；同时对电抗器的体积，重量，绝缘级别，尤其是负荷温升都有严格的规定。 交流电抗器的设计和计算依照下面所列的顺序进行。 1．根据对电抗器的基本电气参数要求，进行容量计算，选择铁心； 2．根据铁心及工作磁通密度，计算线圈的匝数和铁心的磁路间隙； 3．确定绕组的连接方式，选择绕组的线径（或载流面积），确定线圈的结构和尺寸； 4．计算绕组的铜损和铁心的铁损，判断绕组负荷温升和铁心负荷温升； 5．电抗器的整体结构设计和外形尺寸的检查。 以上的设计步骤是相互关联的，在步骤和步骤之间，如果发现不合，应随时加以调整。例如，当发现铁心窗口容纳不下绕组时，就要适当调整铁心的窗口尺寸；又如，当发生绕组铜损过大，线圈温升超出要求时，就必须调整绕组的导线载流面积，减小铜损，降低温升；等等。 以下就某型30KV A不间断电源中使用的单相交流电抗器为例，说明单相交流电抗器的简易工程设计和计算方法。 某型号30KV A不间断电源中对使用的单相交流电抗器的要求： 基本工作频率：fo = 50Hz；额定工作电流：I = 51.0 A； 额定工作电流时的电感量：L = 1.485mH±3%； 饱和电流（最大电流）：Ip = 122.4A； 饱和电流时的电感量：Lpm ≥L×99%； 调制开关频率和电流：f = 8000Hz；I f = 3.84Arms； 绝缘等级：H 级； 负荷状态：100% 连续；使用的回路电压：AC 415V 安装，使用环境和温度：室内机柜中，卧式，电抗器平均周温45℃； 冷却条件和允许温升：前-后风速2m / s , 温升75℃以下（电抗器温度最高 120℃）； 体积：L ≤195mm，W≤105mm，H ≤165mm。
短路容量及短路电流的计算 欧阳家百（2021.03.07） 1、计算公式： 同步电机及发电机标么值计算公式： r j d d S S x X ?= 100%""*（1-1） 变压器标么值计算公式：rT j k T S S u X ?= 100%*（1-2） 线路标么值计算公式：2*j j L L U S L X X ??=（1-3） 电抗器标么值计算公式：j j r r k k U I I U x X ? ?= 100%*（1-4） 电力系统标么值计算公式：s j s S S X = *（1-5） 异步电动机影响后的短路全电流最大有效值： 2 ""2""] )1()1[(2)(M M ch s s ch M s ch I K I K I I I -+-++=?? （1-6）
其中：%"d x 同步电动机超瞬变电抗百分值 j S 基准容量，100MV A j U 基准容量，10.5kV j I 基准电流，5.5kA r S 同步电机的额定容量，MV A rT S 变压器的额定容量，MV A %k u 变压器阻抗电压百分值 L X 高压电缆线路每公里电抗值，取 0.08km /Ω 高压电缆线路每公里电抗值，取0.4km /Ω L 高压线路长度，km r U 额定电压，kV r I 额定电流，kA %k x 电抗器的电抗百分值 s S 系统的短路容量，1627MV A "s I 由系统送到短路点去的超瞬变短路电流，kA
"M I 异步电动机送到短路点去的超瞬变短路电流，kA ， rM qM M I K I 9.0" = rM I 异步电动机的额定电流，kA qM K 异步电动机的启动电流倍数，一般可取平均值6 s ch K ?由系统馈送的短路电流冲击系数 M ch K ?由异步电动机馈送的短路电流冲击系数，一般可取 1.4~1.7 2、接线方案 图1 三台主变接线示意图 3、求k1点短路电流的计算过程 3.1网络变换 （a ） （b ） （c ） （d ）
采用高品质的环氧树脂真空浸渍〃并高温固化。该产品具有节能、电感线性度好〃电抗值精确、线圈温升分布均匀、动热稳定性能高。抗短路过载能力强。绝缘强度好〃电磁场均匀性好。损耗低〃温升低。使用寿命长〃基本免维护。噪声低。阻燃、无污染体积小、重量轻和安装运用使用方便等特点 1、额定电压、额定电流、配套电容器； 2、超载能力：1.35倍额定电流下连续运行； 3、热稳定性能：能耐受额定电抗率的倒数倍的额定电流〃时间为2s； 4、动稳定性能：能耐受热稳定电流的2.55倍〃时间0.5s〃无任何热的机械的操作损伤 5、温升：线圈平均温升≤75K（电阻法）。 1.无油结构〃杜绝了油浸电抗器漏油、易燃等缺点〃保证了运行安全。没有铁芯〃不存在铁磁饱和〃电感值的线性度好； 2.应用计算机进行干式空心电抗器优化设计〃可以按照用户的不同使用要求快速准确的设计出最理想的结构参数； 3.采用多层绕组并联的筒形结构〃各包封之间有成通风气道〃散热性好〃热点温度低； 4.绕组选用小截面圆导线多股平行绕制〃可使涡流损耗和漏磁损耗明显减小； 5.绕组外部用浸渍环氧树脂的玻璃纤维缠绕严密包封〃并经高温固化〃使之具有很好的整体性〃其机械强度高〃耐受短时电流的冲击能力强； 6.采用机械强度高的铝质星形接线架〃涡流损耗小； 7.空心电抗器的整个内外表面上都涂有抗紫外线防老化的特殊防护层〃其附着力强〃能耐受户外恶劣的气候条件； 8.安装方式可三相垂直〃也可品字或一字形；户外露天使用可大大减少基建投资； 9.运行安全、噪音低〃不需经常维护； 串联电抗器是电力系统无功补偿装置的重要配套设备。串联电抗器与并联电容器组串联后，能有效地抑制电网中的高次谐波，限制合
各种电抗器的计算公式 The manuscript was revised on the evening of 2021
各种电抗器的计算公式 加载其电感量按下式计算:线圈公式 阻抗(ohm) = 2 * * F(工作频率) * 电感量(mH)，设定需用 360ohm 阻抗，因此：电感量(mH) = 阻抗 (ohm) ÷ (2* ÷ F (工作频率) = 360 ÷ (2* ÷ = 据此可以算出绕线圈数： 圈数 = [电感量* { ( 18*圈直径(寸)) + ( 40 * 圈长(寸))}] ÷圈直径 (寸) 圈数 = [ * {(18* + (40*}] ÷ = 19 圈 空心电感计算公式 作者：佚名转贴自：本站原创点击数：6684 文章录入： zhaizl 空心电感计算公式：L(mH)= D------线圈直径 N------线圈匝数 d-----线径 H----线圈高度 W----线圈宽度 单位分别为毫米和mH。。 空心线圈电感量计算公式: l=*D*N*N)/(L/D+ 线圈电感量 l单位: 微亨 线圈直径 D单位: cm 线圈匝数 N单位: 匝 线圈长度 L单位: cm 频率电感电容计算公式: l=[(f0*f0)*c] 工作频率: f0 单位:MHZ 本题f0=125KHZ= 谐振电容: c 单位 F 本题建义c=500...1000pf 可自行先决定,或由Q值决定 谐振电感: l 单位: 微亨 线圈电感的计算公式 1。针对环行CORE，有以下公式可利用: (IRON) L=N2．AL L= 电感值（H) H-DC=πNI / l N= 线圈匝数(圈) AL= 感应系数 H-DC=直流磁化力 I= 通过电流(A) l= 磁路长度（cm) l及AL值大小，可参照Micrometal对照表。例如: 以T50-52材，线圈5圈半，其L值为T50-52(表示OD为英寸)，经查表其AL值约为33nH L=33．2=≒1μH 当流过10A电流时，其L值变化可由l=(查表) H-DC=πNI / l = ×××10 / = （查表后） 即可了解L值下降程度(μi%) 2。介绍一个经验公式 L=(k*μ0*μs*N2*S)/l 其中
电气与电子工程学院《电磁装置设计原理》 课 程 设 计 设计题目铁芯电抗器设计 指导老师孙剑波 班级电气1212 姓名曹鹏举 学号U201212040 完成日期2015年 6 月19 日
目录 480KVA/10kV 铁芯电抗器参数列表 (3) 1.电抗器的额定值与技术要求 (4) 2.铁芯参数选择 (4) 3.线圈电压电流及电抗值 (5) 4.线圈匝数 (5) 5.主电抗计算 (5) 6.线圈设计 (6) 7.绝缘设计 (8) 8.绝缘半径计算 (8) 9.线圈漏电抗 (9) 10总电抗 (9) 11.线圈导线每相总长 (10) 12.线圈损耗 (10) 13.线圈导线重量 (10) 14.铁芯窗高 (11) 15.铁芯损耗 (11) 16.总损耗 (11) 17.线圈温升计算 (12) 18.成本核算 (12) 附1：480KVA/10kV 铁芯电抗器设计表格 (13) 附2：铁芯电抗器尺寸图 (17)
480KVA/10kV 铁芯电抗器参数列表
1.电抗器的额定值与技术要求 （1）额定容量Sc=480KV A （2）所接电网电压 10kV （3）频率50Hz （4）相数 3 （5）相电压381V （6）相电流419A （7）绝缘材料耐热等级H级（145℃） （8）总损耗≤7000W（附加损耗系数1.2） （9）铁芯材料DQ133-30 （10）导线材料铜导线ρ145℃=0.02616Ω*mm2/m （11）绕组温升≤95K（附加损耗系数1.35） （12）铁芯饼高度HB=50mm；叠压系数Kdp=0.95 2.铁芯参数选择 （1）铁芯直径 由直径估算公式 ' = D K 其中经验系数 K为经验系数，对于冷轧钢片、铜导线取值为0.054~0.058。 D 取值为0.058进行计算得： '0.2063 == D K 选择D=0.21m查表5-11得: 芯柱有效截面面积 A=0.02918m2 Z 铁轭有效截面面积 A=0.03213m2 e G=84.8kg 角重 A B=0.2m 铁芯最大片宽 M ?=0.178m 铁芯总叠厚 M b=0.19m 铁轭片高 em
电抗器计算公式和步骤 S=1.73*U*I 4% X=4/S*.9 1. 铁芯直径D D=KPZ0.25 cm K—50~58 PZ—每柱容量kVA 2.估算每匝电压ET ET=4.44fBSP×10-4 V B—芯柱磁密 0.9~1T SP—芯柱有效截面
cm2 3. 线圈匝数 W=UKM/（ET×100）KM—主电抗占总电抗的百分数 U—总电抗电压 V 4. 每匝电压及铁芯磁密 ET=UKM/（W×100） V BM=ET×104/（4.44fSP） T 5. 主电抗计算 选择单个气隙尺寸δ=0.5~3cm 计算行射宽度E E=δ/πln((H+δ)/δ) cm H—铁饼高度,一般5cm 计算行射面积SE
SE=2E×(AM+BM+2E) cm2 AM—叠片总厚度 cm BM—最大片宽 cm 计算气隙处总有效截面积 SM=SF/KF+SE cm2 SF—铁芯截面 KF—叠片系数 计算气隙个数 n=(7.9fW2SM)/(X NδKM×106) XN—电抗Ω 计算主电抗 XM=(7.9fW2SM)/(nδ×108) 如果XM≈X N KM/100则往下进行，否则重新选择单个气隙长度，重复上述计算。 6.
漏电抗计算 Xd=(7.9fW2Sdρ)/(H×108) Ω Sd=2π/3FRF+πRn2-SF/KF ρ=1-2×（RW-RO）/（π×H）式中： F—线圈幅向尺寸 cm RF—线圈平均半径 cm Rn—线圈内半径 cm RW—线圈外半径 cm RO—铁芯半径 cm
H—线圈高度 cm 总电抗X N X N=XM+Xd Ω 附：串联电抗器参数与计算 一基本技术参数 1 额定电压UN （电力系统的额定电压kV） 并联电容器的额定电压U1N 2 额定电流I1 3 额定频率f 4 相数单相三相 5 电抗器额定端电压U1当电抗器流过额定电流时一相绕组二端的电压6 电抗器额定容量P
如下 1. 进线电抗器 1.1 进线电抗器的额定电流I LN： 对直流传动装置(6RA70)： I LN=0.82I dN (A) 式中：I dN：传动装置额定整流电流，通常即为由其供电的电动机的额定电流 (A)。 对电压型变频器(6SE70)： I LN=1.1I CN (A) 式中：I CN：变频器额定输出电流，通常即为由其供电的电动机的额定电流 (A)。 对6SE70中的整流单元和整流/回馈单元： I LN=0.87I dc (A) 式中：I dc：整流单元或整流/回馈单元额定输出电流 (A)。 1.2 进线电抗器的电感值L： 对直流传动装置(6RA70)和6SE70中的整流/回馈单元按压降4%选择L： L=0.04U LN/(30.5×2πfI LN) (H) 式中：U LN：进线电压的线电压有效值 (V) f：电网频率 (Hz) I LN：进线电抗器的额定电流 (A) 当f=50Hz时： L=73.51×U LN/I LN (μH) 也可根据进线电抗器的进线电压U LN和额定电流I LN直接从下面的表1.1~表1.4中选择进线电抗器(适用于f=50Hz)。 对变频器(6SE70)和6SE70中的整流单元，按压降2%选择L： L=0.02×U LN/(30.5×2πfI LN) (H) 式中：U LN：进线电压的线电压有效值 (V) f：电网频率 (Hz) I LN：进线电抗器的额定电流 (A) 当f=50Hz时： L=36.76×U LN/I LN (μH) 也可根据进线电抗器的进线电压U LN和额定电流I LN直接从下面的表1.5~表1.8中选择进线电抗器(适用于f=50Hz)。
电抗器参数计算公式
电抗器参数计算公式 加载其电感量按下式计算：线圈公式 阻抗(ohm) = 2 * 3.14159 * F(工作频率)*电感量(mH)，设定需用360ohm阻抗，因此： 电感量(mH)=阻抗(ohm) 弋*3.14159) 工作频率)=360 (乞*3.14159) -7.06 = 8.116mH 据此可以算出绕线圈数： 圈数=[电感量* { ( 18*圈直径(吋))+ ( 40 *圈长(吋))}] 圈直径(吋) 圈数=[8.116 * {(18*2.047) + (40*3.74)}] 2.047 =19 圈 空心电感计算公式 空心电感计算公式：L(mH)=(0.08D.D.N.N)/(3D+9W+10H) D------线圈直径 N------线圈匝数 d----线径 H---■线圈咼度 W---线圈宽度 单位分别为毫米和mH。。 空心线圈电感量计算公式 l=(0.01*D*N*N)/(L/D+0.44)
线圈电感量I单位:微亨 线圈直径D单位：cm 线圈匝数N单位:匝 线圈长度L单位:cm 频率电感电容计算公式： l=25330.3/[（f0*f0）*c] 工作频率：f0单位:MHZ本题f0=125KHZ=0.125 谐振电容：c单位F本题建义c=500...1000pf可自行先决定，或由Q 值决定 谐振电感：l单位:微亨 线圈电感的计算公式 1。针对环行CORE，有以下公式可利用：（IRON） L=N2 . AL L=电感值（H） H-DC=0.4 n NI / l ”=线圈匝数（圈） AL=感应系数 H-DC=直流磁化力I=通过电流（A） l=磁路长度（cm） l及AL值大小，可参照Micrometal对照表。例如：以T50-52材，线圈5圈半, 其L值为T50-52（表示OD为0.5英吋），经查表其AL值约为33nH L=33 . （5.5）2=998.25nH= 1 订 当流过10A电流时，其L值变化可由1=3.74（查表）
最全电抗器参数计算公式总结 加载其电感量按下式计算:线圈公式 阻抗(ohm) = 2 * 3.14159 * F(工作频率) * 电感量(mH)，设定需用360ohm 阻抗，因此： 电感量(mH) = 阻抗(ohm) ÷ (2*3.14159) ÷ F (工作频率) = 360 ÷ (2*3.14159) ÷ 7.06 = 8.116mH 据此可以算出绕线圈数： 圈数= [电感量* { ( 18*圈直径(吋)) + ( 40 * 圈长(吋))}] ÷圈直径(吋) 圈数= [8.116 * {(18*2.047) + (40*3.74)}] ÷ 2.047 = 19 圈 空心电感计算公式 空心电感计算公式：L(mH)=(0.08D.D.N.N)/(3D+9W+10H) D------线圈直径 N------线圈匝数 d-----线径 H----线圈高度 W----线圈宽度 单位分别为毫米和mH。。 空心线圈电感量计算公式: l=(0.01*D*N*N)/(L/D+0.44) 线圈电感量l单位: 微亨 线圈直径D单位: cm 线圈匝数N单位: 匝 线圈长度L单位: cm 频率电感电容计算公式: l=25330.3/[(f0*f0)*c] 工作频率: f0 单位:MHZ 本题f0=125KHZ=0.125 谐振电容: c 单位F 本题建义c=500...1000pf 可自行先决定,或由Q 值决定 谐振电感: l 单位: 微亨 线圈电感的计算公式 1。针对环行CORE，有以下公式可利用: (IRON) L=N2．AL L= 电感值（H) H-DC=0.4πNI / l N= 线圈匝数(圈) AL= 感应系数 H-DC=直流磁化力I= 通过电流(A) l= 磁路长度（cm) l及AL值大小，可参照Micrometal对照表。例如: 以T50-52材，线圈5圈半，其L值为T50-52(表示OD 为0.5英吋)，经查表其AL值约为33nH L=33．(5.5)2=998.25nH≒1μH 当流过10A电流时，其L值变化可由l=3.74(查表) H-DC=0.4πNI / l = 0.4×3.14×5.5×10 / 3.74 = 18.47 （查表后）
大庆三相滤波电抗器作 一．设计依据 482V 500V 1，电抗器总额定容量16.66kvar 15.51kvar 2，电抗率 4.16％ 4.16％ 3，总电感量 0.0577mH 0.0619mH 4，电容器安装总容量550Kvar 550Kvar 5，电容器额定电压 480v 500v 6，电容器基波容量383.31Kvar 357.31Kvar 7，成套装置分四组即：50kvar ，100kvar ，200kvar ，200kvar 。 按安装容量分配： 1/2/4/4 故需制做四只三相或12只单相电抗器 二，电抗器制作要求 ⒈ 电抗器的绝缘等级660v 。 ⒉ 电抗器的耐热等级H 级。 ⒊ 电抗器的额定容量S ，0.7Kvar 。 ⒋ 电抗器的电抗率 4.16％。 ⒌ 电抗器的电感1.995mH 。 ⒍ 电抗器的额定电流33.2A 。 ⒎ 电抗器的绝缘耐压5千伏。 三，铁芯计算及材料的选择 ⒈ 硅钢片选用D310取向硅钢片。 2．电抗器容量的确定。 （1）给定无功16.6Kvar 求电容量 C =92102?fU X ?=9210500 3146.16??=910785000006.16?=211.46μF （2）根具电容量求容抗 Xc=6101c ω=61046 .2113141??=15.064?
（3）已知容抗和电抗率求电抗 XL=0.0416064.15?=0.6266624 ? （4）求制作电抗器的电感 L=310?ωXL =310314 6266624.0=1.9957mH （5）根具电容器的容抗和额定电压求电抗器的流 IL=XC u =064 .15500=33.2A （6）求制作电抗器的容量 Q=310-IV =33.2?21310-=0.7kvar ⒉ 铁芯柱截面积的选择。 ⑴按0.7Kvar 计算铁芯柱的截面积。（按三相变压器计算） 直径 D ＝kd 4P ＝69×47.0＝6.31cm （KD-经验数据） 铁芯柱圆截面积 S ＝π×2 231.6??? ??＝3.14×9.55＝312cm 电抗器的电压 V ＝P ÷I ＝0.7÷33.2＝21V 一、 硅钢片宽度的选择 1 硅钢片宽度尺寸的计算 E ＝（2.6-2.9）2LI ＝2.922.330019957.0?＝4.3cm 取4.8 2 铁心厚度尺寸的计算 ⑴ 净厚度B ＝S ÷E ＝31 2cm ÷4.8cm ＝6.5 cm 硅钢片数为：6.5÷0.27＝240片 ⑵铁心厚度 s B ＝B ÷K ＝6.5 cm ÷0.91＝7.15 cm 二、 绕组匝数w 和气隙的计算 ⒈ 绕组匝数的计算w
电抗器 懂得放手的人找到轻松，懂得遗忘的人找到自由，懂得关怀的人找到幸福！女人的聪明在于能欣赏男人的聪明。生活是灯，工作是油，若要灯亮，就要加油！相爱时，飞到天边都觉得踏实，因为有你的牵挂；分手后，坐在家里都觉得失重，因为没有了方向。
内容简介一：电抗器在电力系统中的作用二：???电抗器的分类 三：详细介绍及选用方法 四：各种电抗器的计算公式 五：经典问答 一：电抗器在电力系统中的作用
由于电力系统中大量使用电力电子器件,直流用电,变频用电等,产生了大量的谐波,使得看是简单的问题变得复杂了,用以补偿的电容器频繁损坏,有的甚至无法投入补偿电容器,当谐波较小时,可以用谐波抑制器,但系统中的谐波较高时,就要用串联电抗器了,放大谐波电流. 电抗率为%～7%滤波电抗器,用于抑制电网中5次及以上谐波;电抗率为12%～13 %滤波电抗器,用于抑制电网中3次及以上谐波.电抗器装于柜内,应加装通风设备散热.电抗器能在额定电压的倍下长期运行,常用电抗器的电抗率种类有%、5%、6%、7%、12%、13%等,电抗器的温升：铁芯85K，线圈95K,绝缘水平：3kV/1min,无击穿与闪络,电抗器在倍额定电流下的电抗值，其下降值不大于5%,电抗器有三相、单相之分,三相电抗器任二相电抗值之差不大于±3%,电抗器可用于400V或600V系统,电抗器噪声等级，不大于50dB,电抗器耐温等级H级以上. 信息来自:输配电设备网 电力系统中所采取的电抗器,常见的有串联电抗器和并联电抗器。串联电抗器主要用来限制短路电流,也有在滤波器中与电容器串联或并联用来限制电网中的高次谐波。并联电抗器用来吸收电网中的容性无功,如500kV电网中的高压电抗器,500kV变电站中的低压电抗器,都是用来吸收线路充电电容无功的;220kV、110kV、35kV、10kV电网中的电抗器是用来吸收电缆线路的充电容性无功的。可以通过调整并联电抗器的数量来调整运行电压。超高压并联电抗器有改善电力系统无功功率有关运行状况的多种功能,主要包括:1)轻空载或轻负荷线路上的电容效应,以降低工频暂态过电压。2)改善长输电线路上的电压分布。3)使轻负荷时线路中的无功功率尽可能就地平衡,防止无功功率不合理流动,同时也减轻了线路上的功率损失。4)在大机组与系统并列时,降低高压母线上工频稳态电压,便于发电机同期并列。5)防止发电机带长线路可能出现的自励磁谐振现象。6)当采用电抗器中性点经小电抗接地装置时,还可用小电抗器补偿线路相间及相地电容,以加速潜供电流自动熄灭,便于采用单相快速重合闸。 电力网中所采用的电抗器，实质上是一个无导磁材料的空心线圈。它可以根据需要，布置为垂直、水平和品字形三种装配形式。在电力系统发生短路时，会产生数值很大的短路电流。如果不加以限制，要保持电气设备的动态稳定和热稳定是非常困难的。因此，为了满足某些断路器遮断容量的要求，常在出线断路器处串联电抗器，增大短路阻抗，限制短路电流。 由于采用了电抗器，在发生短路时，电抗器上的电压降较大，所以也起到了维持母线电压水平的作用，使母线上的电压波动较小，保证了非故障线路上的用户电

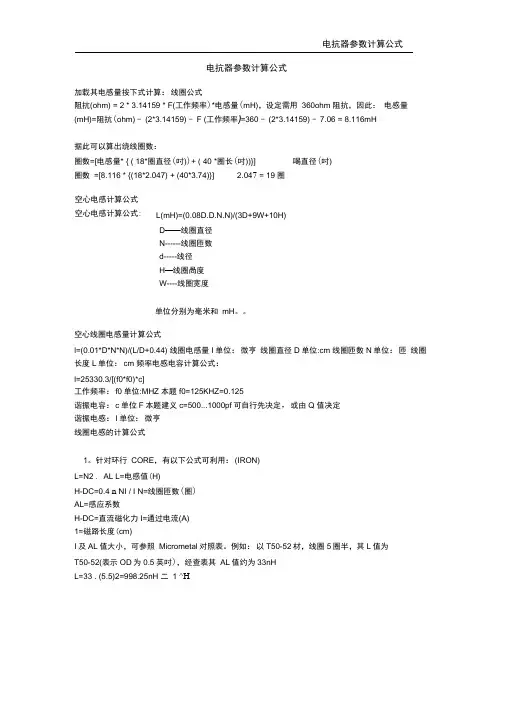

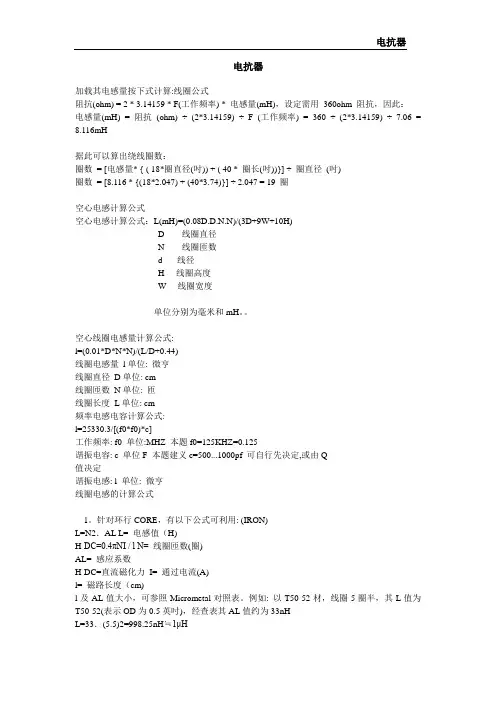

电抗器参数计算公式 加载其电感量按下式计算:线圈公式 阻抗(ohm) = 2 * 3.14159 * F(工作频率) * 电感量(mH)，设定需用360ohm 阻抗，因此： 电感量(mH) = 阻抗(ohm) ÷(2*3.14159) ÷F (工作频率) = 360 ÷(2*3.14159) ÷7.06 = 8.116mH 据此可以算出绕线圈数： 圈数= [电感量* { ( 18*圈直径(吋)) + ( 40 * 圈长(吋))}] ÷圈直径(吋) 圈数= [8.116 * {(18*2.047) + (40*3.74)}] ÷ 2.047 = 19 圈 空心电感计算公式 空心电感计算公式：L(mH)=(0.08D.D.N.N)/(3D+9W+10H) D------线圈直径 N------线圈匝数 d-----线径 H----线圈高度 W----线圈宽度 单位分别为毫米和mH。。 空心线圈电感量计算公式: l=(0.01*D*N*N)/(L/D+0.44) 线圈电感量l单位: 微亨 线圈直径D单位: cm 线圈匝数N单位: 匝 线圈长度L单位: cm 频率电感电容计算公式: l=25330.3/[(f0*f0)*c] 工作频率: f0 单位:MHZ 本题f0=125KHZ=0.125 谐振电容: c 单位F 本题建义c=500...1000pf 可自行先决定,或由Q 值决定 谐振电感: l 单位: 微亨 线圈电感的计算公式 1。针对环行CORE，有以下公式可利用: (IRON) L=N2．AL L= 电感值（H) H-DC=0.4πNI / l N= 线圈匝数(圈) AL= 感应系数 H-DC=直流磁化力I= 通过电流(A) l= 磁路长度（cm) l及AL值大小，可参照Micrometal对照表。例如: 以T50-52材，线圈5圈半，其L值为T50-52(表示OD为0.5英吋)，经查表其AL值约为33nH L=33．(5.5)2=998.25nH≒1μH
