《自动控制原理》 实验报告 姓名： 学号： 专业： 班级： 时段： 成绩： 工学院自动化系
实验一 典型环节的MATLAB 仿真 一、实验目的 1．熟悉MATLAB 桌面和命令窗口，初步了解SIMULINK 功能模块的使用方法。 2．通过观察典型环节在单位阶跃信号作用下的动态特性，加深对各典型环节响应曲线的理解。 3．定性了解各参数变化对典型环节动态特性的影响。 二、实验原理 1．比例环节的传递函数为 K R K R R R Z Z s G 200,1002)(211 212==-=-=- = 其对应的模拟电路及SIMULINK 图形如图1-3所示。 三、实验内容 按下列各典型环节的传递函数，建立相应的SIMULINK 仿真模型，观察并记录其单位阶跃响应波形。 ① 比例环节1)(1=s G 和2)(1=s G ； ② 惯性环节11)(1+= s s G 和1 5.01 )(2+=s s G ③ 积分环节s s G 1)(1= ④ 微分环节s s G =)(1 ⑤ 比例+微分环节（PD ）2)(1+=s s G 和1)(2+=s s G ⑥ 比例+积分环节（PI ）s s G 11)(1+=和s s G 211)(2+= 四、实验结果及分析 图1-3 比例环节的模拟电路及SIMULINK 图形
① 仿真模型及波形图1)(1=s G 和2)(1=s G ② 仿真模型及波形图11)(1+= s s G 和1 5.01)(2+=s s G 11)(1+= s s G 1 5.01 )(2+=s s G ③ 积分环节s s G 1)(1= ④ 微分环节
武汉工程大学实验报告 专业自动化班号 组别指导教师陈艳菲姓名同组者
三、实验结果分析 1．开环传递函数为) 1(4 )(+= s s s G 的系统的分析及其串联超前校正： （1）取K=20，绘制原系统的Bode 图： 源程序代码及Bode 图： num0=20; den0=[1,1,0]; w=0.1:1000; [gm1,pm1,wcg1,wcp1]=margin(num0,den0); [mag1,phase1]=bode(num0,den0,w); [gm1,pm1,wcg1,wcp1] margin(num0,den0) grid; 运行结果： ans = Inf 12.7580 Inf 4.4165 分析： 由结果可知，原系统相角裕度r=12.75800，c ω=4.4165rad/s ，不满足指标要求， 系统的Bode 图如上图所示。考虑采用串联超前校正装置，以增加系统的相角裕度。 确定串联装置所需要增加的超前相位角及求得的校正装置参数。 ),5,,45(0000c m c Φ=Φ=+-=Φ令取为原系统的相角裕度εγγεγγ m m ??αsin 1sin 1-+= 将校正装置的最大超前角处的频率 作为校正后系统的剪切频率 。则有： α ωωω1)(0)()(lg 2000=?=c c c c j G j G j G 即原系统幅频特性幅值等于 时的频率，选为c ω。 根据m ω=c ω ，求出校正装置的参数T 。即α ωc T 1 = 。 （2）系统的串联超前校正：
源程序代码及Bode图： num0=20; den0=[1,1,0]; w=0.1:1000; [gm1,pm1,wcg1,wcp1]=margin(num0,den0); [mag1,phase1]=bode(num0,den0,w); [gm1,pm1,wcg1,wcp1] margin(num0,den0) grid; e=5; r=50; r0=pm1; phic=(r-r0+e)*pi/180; alpha=(1+sin(phic))/(1-sin(phic)); [il,ii]=min(abs(mag1-1/sqrt(alpha))); wc=w( ii); T=1/(wc*sqrt(alpha)); numc=[alpha*T,1]; denc=[T,1]; [num,den]=series(num0,den0,numc,denc); [gm,pm,wcg,wcp]=margin(num,den); printsys(numc,denc) disp('校正之后的系统开环传递函数为:'); printsys(num,den) [mag2,phase2]=bode(numc,denc,w); [mag,phase]=bode(num,den,w); subplot(2,1,1);semilogx(w,20*log10(mag),w,20*log10(mag1),'--',w,20*log10(mag2),'-.'); grid; ylabel('幅值(db)'); title('--Go,-Gc,GoGc'); title(['校正前：幅值裕量=',num2str(20*log10(gm1)),'db','相位裕量=',num2str(pm1),'0']); subplot(2,1,2); semilogx(w,phase,w,phase1,'--',w,phase2,'-',w,(w-180-w),':'); grid; ylabel('相位(0)'); xlabel('频率(rad/sec)'); title(['校正后：幅值裕量=',num2str(20*log10(gm)),'db','相位裕量=',num2str(pm),'0']); 运行结果： ans = Inf 12.7580 Inf 4.4165 num/den = 0.31815 s + 1
本科学生毕业论文 2011年5月20日 论文题目： 串级控制系统研究学院： 电子工程学院年级： 2007级专业： 自动化姓名： 陈曦学号： 20075199指导教师： 赵建华
摘要 随着现代工业生产过程向着大型、连续和强化方向发展，对控制系统的控制品质提出了日益增长的要求。在这种情况下，简单的单回路控制已经难以满足一些复杂的控制要求。串级控制系统是过程控制中的一种多回路控制系统，是为了提高单回路控制系统的控制效果而提出来的一种控制方案。串级控制系统把两个单回路控制系统以一定的结构形式串联在一起，它不仅具有单回路控制系统的全部功能，而且还具有许多单回路控制系统所没有的优点。串级控制系统采用了两个调节器，因此它的调节器的参数整定更复杂一些。 本论文论述了一个液位——流量串级控制系统的设计方法和步骤，介绍了它的参数整定方法。在此过程中，介绍了对液位和流量进行检测和转换的常用元件，应用阶跃响应曲线推导了广义对象的传递函数，简单地论述了串级控制系统的优点，讨论了它对控制效果的改善作用，并使用仿真软件对该系统进行了仿真。 关键词 串级控制系统；液位；流量；仿真
Abstract Along with the modern industry production process to large-scale,continuously is developing with the strengthened direction,proposed to the control system control quality day by day grows request.In this kind of situation,the simple single return route control already with difficulty satisfied some complex control requests.The cascade control system is in the process control more than one kind of return routes control system,is for enhance one kind of control plan which the single return route control system the control effect proposes.The cascade control system two single return routes control system by the certain structural style connects in together,it not only has the single return route control system the complete function,moreover also has many single return routes control system no merit.The cascade control system has used two regulators,therefore it is more complex to set its regulator parameter. The present paper elaborated a fluid position—current capacity cascade control system design method and the step,introduced its parameter set method.In this process,introduced carries on the examination and the transformation commonly used part to the fluid position and the current capacity,has inferred the generalized object transfer function using the step leap response curve,simply elaborated the cascade control system merit,discussed it to control the effect the improvement function,and use simulation software has carried on the simulation to this system. Key words Cascade control system;fluid position;current capacity;simulation
控制系统仿真与设计实验报告 姓名： 班级： 学号： 指导老师：刘峰 7.2.2控制系统的阶跃响应 一、实验目的 1.观察学习控制系统的单位阶跃响应； 2.记录单位阶跃响应曲线； 3.掌握时间相应的一般方法； 二、实验内容 1.二阶系统G(s)=10/(s2+2s+10)
键入程序，观察并记录阶跃响应曲线；录系统的闭环根、阻尼比、无阻尼振荡频率；记录实际测去的峰值大小、峰值时间、过渡时间，并与理论值比较。 （1）实验程序如下： num=[10]; den=[1 2 10]; step(num,den); 响应曲线如下图所示： （2）再键入： damp(den); step(num,den); [y x t]=step(num,den); [y,t’] 可得实验结果如下：
记录实际测取的峰值大小、峰值时间、过渡时间，并与理论计算值值比较 实际值理论值 峰值 1.3473 1.2975
峰值时间 1.0928 1.0649 过渡时间+%5 2.4836 2.6352 +%2 3.4771 3.5136 2. 二阶系统G(s)=10/(s2+2s+10) 试验程序如下： num0=[10]; den0=[1 2 10]; step(num0,den0); hold on; num1=[10]; den1=[1 6.32 10]; step(num1,den1); hold on; num2=[10]; den2=[1 12.64 10]; step(num2,den2); 响应曲线：
（2）修改参数，分别实现w n1= (1/2)w n0和w n1= 2w n0响应曲线试验程序: num0=[10]; den0=[1 2 10]; step(num0,den0); hold on; num1=[2.5]; den1=[1 1 2.5]; step(num1,den1); hold on; num2=[40]; den2=[1 4 40]; step(num2,den2); 响应曲线如下图所示：
实验报告 课程名称：自动控制原理 实验项目：典型环节的时域相应 实验地点：自动控制实验室 实验日期：2017 年 3 月22 日 指导教师：乔学工 实验一典型环节的时域特性 一、实验目的 1.熟悉并掌握TDN-ACC+设备的使用方法及各典型环节模拟电路的构成方法。
2.熟悉各种典型环节的理想阶跃相应曲线和实际阶跃响应曲线。对比差异，分析原因。 3.了解参数变化对典型环节动态特性的影响。 二、实验设备 PC 机一台，TD-ACC+(或TD-ACS)实验系统一套。 三、实验原理及内容 下面列出各典型环节的方框图、传递函数、模拟电路图、阶跃响应，实验前应熟悉了解。 1．比例环节 (P) (1)方框图 (2)传递函数： K S Ui S Uo =) () ( (3)阶跃响应：) 0()(≥=t K t U O 其中 01/R R K = (4)模拟电路图： (5) 理想与实际阶跃响应对照曲线： ① 取R0 = 200K ；R1 = 100K 。 ② 取R0 = 200K ；R1 = 200K 。
2．积分环节 (I) (1)方框图 (2)传递函数： TS S Ui S Uo 1 )()(= (3)阶跃响应： ) 0(1)(≥= t t T t Uo 其中 C R T 0= (4)模拟电路图 (5) 理想与实际阶跃响应曲线对照： ① 取R0 = 200K ；C = 1uF 。 ② 取R0 = 200K ；C = 2uF 。
1 Uo 0t Ui(t) Uo(t) 理想阶跃响应曲线 0.4s 1 Uo 0t Ui(t) Uo(t) 实测阶跃响应曲线 0.4s 10V 无穷 3．比例积分环节 (PI) (1)方框图： (2)传递函数： (3)阶跃响应： (4)模拟电路图： (5)理想与实际阶跃响应曲线对照： ①取 R0 = R1 = 200K；C = 1uF。 理想阶跃响应曲线实测阶跃响应曲线 ②取 R0=R1=200K；C=2uF。 K 1 + U i(S)+ U o(S) + Uo 10V U o(t) 2 U i(t ) 0 0 .2s t Uo 无穷 U o(t) 2 U i(t ) 0 0 .2s t
课程设计名称：自动控制原理课程设计 题目：控制系统串联综合校正设计 专业：电气工程及其自动化 班级： 姓名： 学号：
课程设计任务书 一、设计题目:自动控制系统串联综合校正设计 二、设计任务:1.控制系统的性能指标确定 2.串联综合校正的原理分析 3.传递函数及原理公式的推导计算 4.实例系统的校正设计 三、设计计划:第一天选择课程设计题目,确定课程设计任务 第二天根据课程设计任务进行查阅资料 第三天进行整理资料及设计方案选择 第四天进行可行性分析并进行校正分析 第五天进行电脑排版并输出 四、设计要求:通过自动控制系统综合校正的设计更好的掌握和应 用 经典控制理论,并进行可行性分析进行校正设计, 得出设计结论。 指导教师：教研室主任： 时间：2007年 1月 18日
辽宁工程技术大学 课程设计成绩评定表
综合法又称期望特性法。它的基本思想是按照设计任务的性能指标，构造期望的数学模型，然后选择校正装置的数学模型，使系统校正后的模型等于期望的数学模型。虽然综合法得到的校正环节的数学模型一般比较复杂，在应用中受限，但其方法本身简单，仍是一种重要的方法，尤其是对校正装置的选择有很好的指导作用。 这是一种在频域范围进行的校正方法。频域法进行的校正比较简单，但其设计的指标是间接指标，所以它只是一种间接的方法。本设计的重点是要绘制出希望的频域特性曲线，然后得出校正环节的频域特性曲线，进而写出校正环节的传递函数。 需要注意的是这种方法的设计带有经验成分，而且其设计过程一般仅适用于最小相位系统。 关键词：校正装置；数学模型；传递函数；系统指标；特性曲线
实验四 加热炉温度串级控制系统 （实验地点：程控实验室，崇实楼407） 一、实验目的 1、熟悉串级控制系统的结构与特点。 2、掌握串级控制系统临界比例度参数整定方法。 3、研究一次、二次阶跃扰动对系统被控量的影响。 二、实验设备 1、MATLAB 软件， 2、PC 机 三、实验原理 工业加热炉温度串级控制系统如图4-1所示，以加热炉出口温度为主控参数，以炉膛温度为副参数构成串级控制系统。 图4-1 加热炉温度串级控制系统工艺流程图 图4-1中，主、副对象，即加热炉出口温度和炉膛温度特性传递函数分别为 主对象：;)130)(130()(18001++=-s s e s G s 副对象：2 1802)1)(110()(++=-s s e s G s 主控制器的传递函数为PI 或PID ，副控制器的传递函数为P 。对PI 控制器有 221111)(),/(, 1 11)(c c I c I I c I c c K s G T K K s K K s T K s G ==+=???? ? ?+= 采用串级控制设计主、副PID 控制器参数，并给出整定后系统的阶跃响应曲线和阶跃扰动响应曲线，说明不同控制方案控制效果的区别。 四、实验过程 串级控制系统的设计需要反复调整调节器参数进行实验，利用MATLAB 中的Simulink 进行仿真，可以方便、快捷地确定出调节器的参数。 1．建立加热炉温度串级控制系统的Simulink 模型 （图4-2） 在MATLAB 环境中建立Simulink 模型如下：)(01s G 为主被控对象，)(02s G 为副被控对象，Step 为系统的输入，c 为系统的输出，q1为一次阶跃扰动，q2为二次阶跃扰动，可以用示波器观察输出波形。PID1为主控制器，双击PID 控制器可设置参数：（PID 模块在
研究生自动控制专业实验 地点：A区主楼518房间 姓名：实验日期：年月日斑号：学号：机组编号： 同组人：成绩：教师签字：磁悬浮小球系统 实验报告 主编：钱玉恒，杨亚非 哈工大航天学院控制科学实验室
磁悬浮小球控制系统实验报告 一、实验内容 1、熟悉磁悬浮球控制系统的结构和原理； 2、了解磁悬浮物理模型建模与控制器设计； 3、掌握根轨迹控制实验设计与仿真； 4、掌握频率响应控制实验与仿真； 5、掌握PID控制器设计实验与仿真； 6、实验PID控制器的实物系统调试； 二、实验设备 1、磁悬浮球控制系统一套 磁悬浮球控制系统包括磁悬浮小球控制器、磁悬浮小球实验装置等组成。在控制器的前部设有操作面板，操作面板上有起动/停止开关，控制器的后部有电源开关。 磁悬浮球控制系统计算机部分 磁悬浮球控制系统计算机部分主要有计算机、1711控制卡等； 三、实验步骤 1、系统实验的线路连接 磁悬浮小球控制器与计算机、磁悬浮小球实验装置全部采用标准线连接，电源部分有标准电源线，考虑实验设备的使用便利，在试验前，实验装置的线路已经连接完毕。 2、启动实验装置 通电之前，请详细检察电源等连线是否正确，确认无误后，可接通控制器电源，随后起动计算机和控制器，在编程和仿真情况下，不要启动控制器。 系统实验的参数调试
根据仿真的数据及控制规则进行参数调试（根轨迹、频率、PID 等），直到获得较理想参数为止。 四、实验要求 1、学生上机前要求 学生在实际上机调试之前，必须用自己的计算机，对系统的仿真全部做完，并且经过老师的检查许可后，才能申请上机调试。 学生必须交实验报告后才能上机调试。 2、学生上机要求 上机的同学要按照要求进行实验，不得有违反操作规程的现象，严格遵守实验室的有关规定。 五、系统建模思考题 1、系统模型线性化处理是否合理，写出推理过程？ 合理，推理过程： 由级数理论，将非线性函数展开为泰勒级数。由此证明，在平衡点)x ,(i 00对 系统进行线性化处理是可行的。 对式2x i K x i F )(),(=作泰勒级数展开，省略高阶项可得： )x -)(x x ,(i F )i -)(i x ,(i F )x ,F(i x)F(i,000x 000i 00++= )x -(x K )i -(i K )x ,F(i x)F(i,0x 0i 00++= 平衡点小球电磁力和重力平衡，有 (,)+=F i x mg 0 |,δδ===00 i 00 i i x x F(i,x) F(i ,x )i ；|,δδ===00x 00i i x x F(i,x)F (i ,x )x 对2 i F(i,x )K()x =求偏导数得：
实验一 MATLAB 及仿真实验（控制系统的时域分析） 一、实验目的 学习利用MATLAB 进行控制系统时域分析，包括典型响应、判断系统稳定性和分析系统的动态特性； 二、预习要点 1、 系统的典型响应有哪些？ 2、 如何判断系统稳定性？ 3、 系统的动态性能指标有哪些？ 三、实验方法 （一） 四种典型响应 1、 阶跃响应： 阶跃响应常用格式： 1、)(sys step ；其中sys 可以为连续系统，也可为离散系统。 2、),(Tn sys step ；表示时间范围0---Tn 。 3、),(T sys step ；表示时间范围向量T 指定。 4、),(T sys step Y =；可详细了解某段时间的输入、输出情况。 2、 脉冲响应： 脉冲函数在数学上的精确定义：0 ,0)(1)(0 ?==?∞ t x f dx x f 其拉氏变换为：) ()()()(1)(s G s f s G s Y s f === 所以脉冲响应即为传函的反拉氏变换。 脉冲响应函数常用格式： ① )(sys impulse ； ② ); ,();,(T sys impulse Tn sys impulse ③ ),(T sys impulse Y = （二） 分析系统稳定性 有以下三种方法： 1、 利用pzmap 绘制连续系统的零极点图； 2、 利用tf2zp 求出系统零极点； 3、 利用roots 求分母多项式的根来确定系统的极点 （三） 系统的动态特性分析 Matlab 提供了求取连续系统的单位阶跃响应函数step 、单位脉冲响应函数impulse 、零输入响应函数initial 以及任意输入下的仿真函数lsim.
河南科技大学 课程设计说明书 课程名称控制理论课程设计 题目控制系统串联校正设计 学院 班级 学生姓名 指导教师 日期
控制理论课程设计任务书 设计题目： 控制系统串联校正设计 一、设计目的 控制理论课程设计是综合性较强的教学环节。其目的是培养学生对所学自控理论知识进行综合应用的能力；要求学生掌握自动控制系统分析、设计和校正的方法；掌握应用MATLAB 语言及SIMULINK 仿真软件对控制系统进行分析、设计和校正的方法；培养学生查阅图书资料的能力；培养学生撰写设计报告的能力。 二、设计内容及要求 应用时域法、频域法或根轨迹法设计校正系统，根据控制要求，制定合理的设计校正方案，给出校正装置的传递函数；编写相关MATLAB 程序或设计相应的SIMULINK 框图，绘制校正前、后系统相应图形分析系统稳定性，分析系统性能，求出校正前、后系统相关性能指标；比较校正前后系统的性能指标；编制设计说明书。 三、具体控制任务及设计要求 单位负反馈随动系统的开环传递函数为) 125.0)(11.0()(0++=s s s K s G ，设计系 统串联校正装置，使系统达到下列指标 静态速度误差系数K v ≥4s -1 ；相位裕量γ≥40°；幅值裕量K g ≥12dB 。 四、设计时间安排 查找相关资料（1天）；编写相关MATLAB 程序，设计、确定校正环节、校正（2天）；编写设计报告（1天）；答辩修改（1天）。 五、主要参考文献 1.梅晓榕.自动控制原理, 科学出版社. 2.胡寿松. 自动控制原理（第五版）, 科学出版社. 3.邹伯敏.自动控制原理，机械工业出版社 4.黄忠霖.自动控制原理的MATLAB 实现，国防工业出版社 指导教师签字： 2015年11月27日
过程控制系统Matlab/Simulink 仿真实验 实验一 过程控制系统建模 ............................................................................................................. 1 实验二 PID 控制 ............................................................................................................................. 2 实验三 串级控制 ............................................................................................................................. 6 实验四 比值控制 ........................................................................................................................... 13 实验五 解耦控制系统 . (19) 实验一 过程控制系统建模 指导内容：（略） 作业题目一： 常见的工业过程动态特性的类型有哪几种？通常的模型都有哪些？在Simulink 中建立相应模型，并求单位阶跃响应曲线。 作业题目二： 某二阶系统的模型为2 () 22 2n G s s s n n ?ζ??= ++，二阶系统的性能主要取决于ζ，n ?两个参数。试利用Simulink 仿真两个参数的变化对二阶系统输出响应的影响，加深对二阶 系统的理解，分别进行下列仿真： （1）2n ?=不变时，ζ分别为0.1, 0.8, 1.0, 2.0时的单位阶跃响应曲线； （2）0.8ζ=不变时，n ?分别为2, 5, 8, 10时的单位阶跃响应曲线。
实验一过程控制系统的组成认识实验 过程控制及检测装置硬件结构组成认识，控制方案的组成及控制系统连接 一、过程控制实验装置简介 过程控制是指自动控制系统中被控量为温度、压力、流量、液位等变量在工业生产过程中的自动化控制。本系统设计本着培养工程化、参数化、现代化、开放性、综合性人才为出发点。实验对象采用当今工业现场常用的对象，如水箱、锅炉等。仪表采用具有人工智能算法及通讯接口的智能调节仪，上位机监控软件采用MCGS工控组态软件。对象系统还留有扩展连接口，扩展信号接口便于控制系统二次开发，如PLC控制、DCS控制开发等。学生通过对该系统的了解和使用，进入企业后能很快地适应环境并进入角色。同时该系统也为教师和研究生提供一个高水平的学习和研究开发的平台。 二、过程控制实验装置组成 本实验装置由过程控制实验对象、智能仪表控制台及上位机PC三部分组成。 1、被控对象 由上、下二个有机玻璃水箱和不锈钢储水箱串接，4.5千瓦电加热锅炉（由不锈钢锅炉内胆加温筒和封闭外循环不锈钢锅炉夹套构成），压力容器组成。 水箱：包括上、下水箱和储水箱。上、下水箱采用透明长方体有机玻璃，坚实耐用，透明度高，有利于学生直接观察液位的变化和记录结果。水箱结构新颖，内有三个槽，分别是缓冲槽、工作槽、出水槽，还设有溢流口。二个水箱可以组成一阶、二阶单回路液位控制实验和双闭环液位定值控制等实验。 模拟锅炉：锅炉采用不锈钢精致而成，由两层组成：加热层（内胆）和冷却层（夹套）。做温度定值实验时，可用冷却循环水帮助散热。加热层和冷却层都有温度传感器检测其温度，可做温度串级控制、前馈－反馈控制、比值控制、解耦控制等实验。 压力容器：采用不锈钢做成，一大一小两个连通的容器，可以组成一阶、二阶单回路压力控制实验和双闭环串级定值控制等实验。 管道：整个系统管道采用不锈钢管连接而成，彻底避免了管道生锈的可能性。为了提高实验装置的使用年限，储水箱换水可用箱底的出水阀进行。 2、检测装置 （液位）差压变送器：检测上、下二个水箱的液位。其型号：FB0803BAEIR，测量范围：0～1.6KPa，精度：0.5。输出信号：4～20mA DC。 涡轮流量传感器：测量电动调节阀支路的水流量。其型号：LWGY－6A，公称压力：6.3MPa，精度：1.0％，输出信号：4～20mA DC 温度传感器：本装置采用了两个铜电阻温度传感器，分别测量锅炉内胆、锅炉夹套的温度。经过温度传感器，可将温度信号转换为4～20mA DC电流信号。 （气体）扩散硅压力变送器：用来检测压力容器内气体的压力大小。其型号：DBYG-4000A/ST2X1，测量范围：0.6～3.5Mpa连续可调，精度：0.2，输出信号为4～20mA DC。 3、执行机构 电气转换器：型号为QZD-1000，输入信号为4～20mA DC，输出信号：20～100Ka气压信号，输出用来驱动气动调节阀。 气动薄膜小流量调节阀：用来控制压力回路流量的调节。型号为ZMAP－100，输入信号为4～20mA DC或0～5V DC，反馈信号为4～20mA DC。气源信号 压力：20~100Kpa，流通能力：0.0032。阀门控制精度：0.1％～0.3％，环境温度：－4～＋200℃。 SCR移相调压模块：采用可控硅移相触发装置，输入控制信号0～5V DC或4～20mA DC 或10K电位器，输出电压变化范围：0～220V AC，用来控制电加热管加热。 水泵：型号为UPA90，流量为30升／分，扬程为8米，功率为180W。
自动控制原理实验报告 一、实验名称：一、二阶系统的电子模拟及时域响应的动态测试 二、实验目的 1、了解一、二阶系统阶跃响应及其性能指标与系统参数之间的关系 2、学习在电子模拟机上建立典型环节系统模型的方法 3、学习阶跃响应的测试方法 三、实验内容 1、建立一阶系统的电子模型，观测并记录在不同时间常数T时的响应曲线，测定过渡过程时间T s 2、建立二阶系统电子模型，观测并记录不同阻尼比的响应曲线，并测定超调量及过渡过程时间T s 四、实验原理及实验数据 一阶系统 系统传递函数： 由电路图可得，取则K=1，T分别取：0.25, 0.5, 1 T 0.25 0.50 1.00 R2 0.25MΩ0.5M Ω1MΩ C 1μ1μ1μ T S 实测0.7930 1.5160 3.1050 T S 理论0.7473 1.4962 2.9927 阶跃响应曲线图1.1 图1.2 图1.3 误差计算与分析 （1）当T=0.25时，误差==6.12%； （2）当T=0.5时，误差==1.32%； （3）当T=1时，误差==3.58% 误差分析：由于T决定响应参数，而,在实验中R、C的取值上可能存在一定误差，另外，导线的连接上也存在一些误差以及干扰，使实验结果与理论值之间存在一定误差。但是本实验误差在较小范围内，响应曲线也反映了预期要求，所以本实验基本得到了预期结果。 实验结果说明 由本实验结果可看出，一阶系统阶跃响应是单调上升的指数曲线，特征有T确定，T越小，过度过程进行得越快，系统的快速性越好。 二阶系统 图1.1 图1.2 图1.3
系统传递函数： 令 二阶系统模拟线路 0.25 0.50 1.00 R4 210.5 C2 111 实测45.8% 16.9% 0.6% 理论44.5% 16.3% 0% T S实测13.9860 5.4895 4.8480 T S理论14.0065 5.3066 4.8243 阶跃响应曲线图2.1 图2.2 图2.3 注：T s理论根据matlab命令[os,ts,tr]=stepspecs(time,output,output(end),5)得出，否则误差较大。 误差计算及分析 1）当ξ=0.25时，超调量的相对误差= 调节时间的相对误差= 2）当ξ=0.5时，超调量的相对误差==3.7% 调节时间的相对误差==3.4% 4）当ξ=1时，超调量的绝对误差= 调节时间的相对误差==3.46% 误差分析：由于本试验中，用的参量比较多，有R1,R2,R3,R4;C1,C2;在它们的取值的实际调节中不免出现一些误差，误差再累加，导致最终结果出现了比较大的误差，另外，此实验用的导线要多一点，干扰和导线的传到误差也给实验结果造成了一定误差。但是在观察响应曲线方面，这些误差并不影响，这些曲线仍旧体现了它们本身应具有的特点，通过比较它们完全能够了解阶跃响应及其性能指标与系统参数之间的关系，不影响预期的效果。 实验结果说明 由本实验可以看出，当ωn一定时，超调量随着ξ的增加而减小，直到ξ达到某个值时没有了超调；而调节时间随ξ的增大，先减小，直到ξ达到某个值后又增大了。 经理论计算可知，当ξ=0.707时，调节时间最短，而此时的超调量也小于5%，此时的ξ为最佳阻尼比。此实验的ξ分布在0.707两侧，体现了超调量和调节时间随ξ的变化而变化的过程，达到了预期的效果。 图2.2 图2.1 图2.3
学院 过程控制系统实验报告书 实验名称串级控制系统整定 专业自动化专业 班级 指导教师 姓名 学号 实验日期
串级控制系统整定 一、实验目的 (1)掌握动态模型的创建方法.。 (2)掌握串级控制系统整定方法。 (3)了解控制系统的特点。 （4）了解串联控制系统的特点。 二、实验器材 计算机一台，MATLAB软件 三、实验原理 .串级控制系统：就是由两个调节器串联在一起，控制一个执 行阀，实现定值控制的控制系统。 .串级控制系统的通用方框图： .串级控制系统特点：（1）改善了被控过程的动态特性。 （2）提高了系统的工作频率。 （3）具有较强的抗扰动能力。 （4）具有一定的自适应能力。 .两步整定法
（1）工况稳定时，闭合主回路，主、副调节器都在纯比例作用的条件下，主调节器的比例度置于100%，用单回路控制系统的衰减曲线法整定，求取副调节器的比例度s δ和操作周期s T 。 （2）将副调节器的比例度置于所求得的数值上，把副回路作为主回路中的一个环节，用同样方法整定主回路，求取主调节器的比例度和操作周期。 四、实验步骤 （1）启动计算机，运行MATLAB 应用程序。 （2）在MATLAB 命令窗口输入Smulink,启动Simulink 。 （3）在Simulink 库浏览窗口中，单击工具栏中的新建窗口快捷按钮或在Simulink 库窗口中选择菜单命令File New Modeel,打开一个标题为“Untitled ”的空白模型编辑窗口。 （4）设被控对象的传递函数为： 24 21 (110)(120)s s ?++，要求被调量始 终维持在设定值。设计一个串级控制系统，并且要求控制系统的衰减率为75%，静态误差为零。用MATLAB 创建仿真模型。 （5）按两步整定法整定调节器参数。 （6）按步骤（5）的结果设置调节器参数，启动仿真，通过示波器模块观测并记录系统输出的变化曲线。 （7）施加内扰，观测系统运行情况。 . 衰减曲线法整定参数计算表：
自动控制系统实验报告 学号： 班级： 姓名: 老师：
一．运动控制系统实验 实验一.硬件电路的熟悉和控制原理复习巩固 实验目的：综合了解运动控制实验仪器机械结构、各部分硬件电路以及控制原理，复习巩固以前课堂知识，为下阶段实习打好基础。 实验内容：了解运动控制实验仪的几个基本电路： 单片机控制电路（键盘显示电路最小应用系统、步进电机控制电路、光槽位置检测电路） ISA运动接口卡原理（搞清楚译码电路原理和ISA总线原理） 步进电机驱动检测电路原理（高低压恒流斩波驱动电路原理、光槽位置检测电路）两轴运动十字工作台结构 步进电机驱动技术（掌握步进电机三相六拍、三相三拍驱动方法。） 微机接口技术、单片机原理及接口技术，数控轮廓插补原理，计算机高级语言硬件编程等知识。 实验结果： 步进电机驱动技术： 控制信号接口： （1）PUL：单脉冲控制方式时为脉冲控制信号，每当脉冲由低变高是电机走一步；双 脉冲控制方式时为正转脉冲信号。 （2）DIR：单脉冲控制方式时为方向控制信号，用于改变电机转向；双脉冲控制方式 时为反转脉冲信号。
（3）OPTO ：为PUL 、DIR 、ENA 的共阳极端口。 （4）ENA ：使能/禁止信号，高电平使能，低电平时驱动器不能工作，电机处于自由状 态。 电流设定： （1）工作电流设定： （2）静止电流设定： 静态电流可用SW4 拨码开关设定，off 表示静态电流设为动态电流的一半，on 表示静态电流与动态电流相同。一般用途中应将SW4 设成off ，使得电机和驱动器的发热减少，可靠性提高。脉冲串停止后约0.4 秒左右电流自动减至一半左右（实际值的60％），发热量理论上减至36％。 （3）细分设定： （4）步进电机的转速与脉冲频率的关系 电机转速v = 脉冲频率P * 电机固有步进角e / (360 * 细分数m) 逐点比较法的直线插补和圆弧插补： 一．直线插补原理： 如图所示的平面斜线AB ，以斜线起点A 的坐标为x0，y0，斜线AB 的终点坐标为(xe ，ye)，则此直线方程为： 00 00Y Ye X Xe Y Y X X --= -- 取判别函数F ＝(Y —Y0)(Xe —Xo)—(X-X0)(Ye —Y0)
实验六 控制系统串联校正装置的设计 一、实验目的 应用频率校正法，对给定系统进行串联校正设计，并在模拟学习机上加以实现，验证设计的正确性。 二、实验仪器设备 （1）AC －1自动控制综合实验仪 一台 （2）数字计算机（配有AD/D 卡） 一台 （3）数字万用表 一块 三、设计任务与要求 1. 已知单位反馈系统的开环传递函数为： ) 1()(0+=s s K s G 当输入信号r (t) = 1时，要求：稳态误差0.1ss e ≤；开环截止频率4.4'0≥ω（rad/s ）；相角裕度045'≥γ；幅值裕度dB h 10'≥，试设计系统的串联超前校正装置。 2. 已知单位反馈系统的开环传递函数为： ) 12.0)(11.0()(0++=s s s K s G 要求：校正后系统的静态速度误差等于30（1/s ）；相角裕0'40≥γ；幅值裕度dB h 10'≥， 开环截止频3.2' 0≥ω（rad/s ）；试设计系统的串联滞后校正装置。 四、实验内容 （1）为了满足系统给出的开环截止频率和相角裕度的要求，利用数字计算机进行频率特性的计算，选择校正网络的参数、电容和电阻值。 （2）将设计的校正装置接入系统中，观察校正后系统的阶跃响应曲线，并检验是否满足给定的性能指标要求。 （3）若校正后，系统性能指标未达到给定的要求，应适当调节校正装置中的电阻，直至各项性能指标均满足要求为止。如果调节电阻无法达到，则需重新设计。 （4）应用MATLAB 软件的SIMULINK 仿真环境对校正前后的系统进行仿真，计算频率特性，并与实验结果进行比较。 五、实验报告要求 （1）实验完毕，利用实验数据文件，按实验指导老师的要求打印部分实验曲线，以便完成实验报告。 （2）给出校正前后系统的传递函数及其模拟电路； （3）根据校正装置设计的要求给出设计过程；
哈尔滨理工大学实验报告 控制系统仿真 专业：自动化12-1 学号：1230130101 姓名：
一．分析系统性能 课程名称控制系统仿真实验名称分析系统性能时间8.29 地点3# 姓名蔡庆刚学号1230130101 班级自动化12-1 一．实验目的及内容： 1. 熟悉MATLAB软件的操作过程； 2. 熟悉闭环系统稳定性的判断方法； 3. 熟悉闭环系统阶跃响应性能指标的求取。 二．实验用设备仪器及材料： PC, Matlab 软件平台 三、实验步骤 1. 编写MATLAB程序代码； 2. 在MATLAT中输入程序代码，运行程序； 3.分析结果。 四．实验结果分析： 1.程序截图
得到阶跃响应曲线 得到响应指标截图如下
2.求取零极点程序截图 得到零极点分布图 3.分析系统稳定性 根据稳定的充分必要条件判别线性系统的稳定性最简单的方法是求出系统所有极点,并观察是否含有实部大于0的极点，如果有系统不稳定。有零极点分布图可知系统稳定。
二．单容过程的阶跃响应 一、实验目的 1. 熟悉MATLAB软件的操作过程 2. 了解自衡单容过程的阶跃响应过程 3. 得出自衡单容过程的单位阶跃响应曲线 二、实验内容 已知两个单容过程的模型分别为 1 () 0.5 G s s =和5 1 () 51 s G s e s - = + ，试在 Simulink中建立模型，并求单位阶跃响应曲线。 三、实验步骤 1. 在Simulink中建立模型，得出实验原理图。 2. 运行模型后，双击Scope，得到的单位阶跃响应曲线。 四、实验结果 1．建立系统Simulink仿真模型图，其仿真模型为

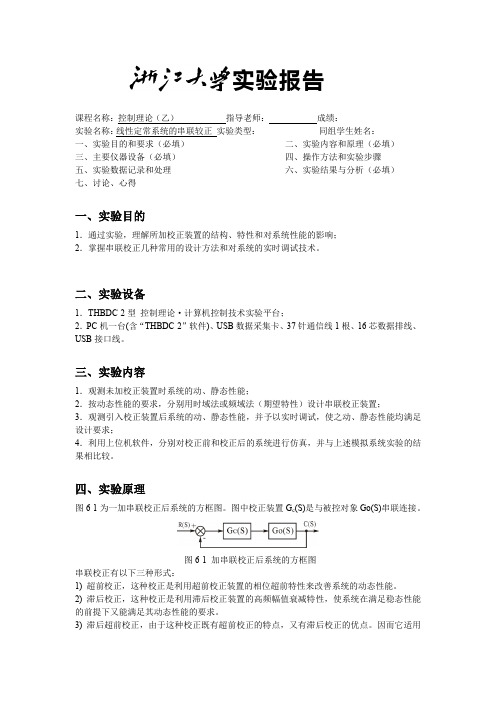

实验：控制系统串联校正 一、实验目的 1.研究串联校正环节对系统稳定性及过渡过程的影响。 2.熟悉和掌握系统过渡过程的测量方法。 二、实验电路 图1串联超前校正系统模拟电路 图2串联滞后校正系统模拟电路 图3串联滞后-超前校正系统方框图 三、实验步骤 1.串联超前校正 (1)按图1所示模拟电路接线，a断开，输入端r(t)接阶跃信号，并与数字示波器OSC 的CH1连接，CH2连接输出端C(t)。 注：用连续阶跃信号输入时放电短路子接“AUTO”，用手动阶跃信号输入时放电短路子接“HDC”。 (2)打开实验箱电源。 (3)启动计算机，运行“SAC-ZJT-A1”，进入网络实验系统。 (4)选择串口(如不选择，则默认COM1为通讯口)。 (5)选择“自控实验”，点击“连续系统串联校正”。 (6)点击“启动显示”，打开实验界面。 (7)点击“运行”，观察并调整输入阶跃为1V。 (8)观察系统阶跃响应曲线，记录超调量MP%和调节时间tS，填入表1中。
(9)接通a，重复操作步骤，比较a接通和a断开的响应曲线有何差别。 2.串联滞后校正 按图2电路接线,在命令菜单中选择“滞后校正”,其它实验步骤与超前校正类似,结果填入表2. 3.串联滞后-超前校正系统 参考图3设计一个串联滞后-超前校正系统。分析系统闭环传递函数的特征方程根的位置对系统的影响。结果填入表3. 四、实验记录 表1
表2 23.44 3.732s a闭合 表3 五、实验设备1、SAC-ZJⅡ网络智能自控计控实验装置。 2、SAC-ZJT-A1软件（包括与之相适应的并已经安装该软件的计算机）。 3、与实验台板上相配套的导线若干。 4、万用表.
