第五章
1.换流方式有哪几种?各有什么特点?
答:换流方式有4种:
①器件换流。利用全控型器件的自关断能力进行换流称为器件换流。
②电网换流。由电网提供换流电压称为电网换流。这种换流方式应
用于由交流电网供电的电路中，它是利用电网电压自动过零并变负的性能来实现换流的。
③负载换流。由负载提供换流电压称为负载换流。这种换流方法多
用于直流电源供电的负载电路中。
④强迫换流。设置附加的换流电路，给欲关断的晶闸管强迫施加反
向电压或反向电流的换流方式称为强迫换流。换流回路的作用是利用储能元件中的能量，产生一个短暂的换流脉冲，使原来导通的晶闸管电流下降到零，再使它承受一段时间反压，便可关断。
强迫换流通常利用附加电容上所储存的能量来实现，因此也称电容换流。
2.什么是电压型和电流型逆变器？它们各有什么特点？
答：⑴直流侧是电压源的逆变器称为电压型逆变器。
电压型逆变器的特点如下：
①直流侧为电压源，或并联有大电容，相当于电压源。直流侧电压基本无脉动，直流回路呈现低阻抗。
②由于直流电压源的箝位作用，交流侧输出电压波形为矩形波，并且与负载阻抗角无关；而交流侧输出电流波形和相位随负载阻抗情
况的不同而不同。
③当交流侧为阻感负载时，需要提供无功功率，直流侧电容起缓冲无功能量的作用。逆变桥各臂反并联的二极管为交流侧向直流侧反馈无功能量提供了通道。
④直流侧向交流侧传送的功率是脉动的。因为直流电源电压无脉动，故传送功率的脉动由直流侧电流的脉动来实现。
⑵直流侧电源为电流源的逆变器称为电流型逆变器。
电流型逆变器有如下特点：
①直流侧串联有大电感，相当于电流源。直流侧电流基本无脉动，直流回路呈现高阻抗。
②各开关管仅是改变直流电流流通途径，交流侧输出电流波形为矩形波，与负载阻抗角无关。而交流侧输出电压波形和相位因负载阻抗角的不同而异，其波形常接近正弦波。
③当交流侧为阻感负载时，需要提供无功功率，直流侧电感起缓冲无功功率能量的作用。因反馈无功能量时电流并不反向，故开关管不必反并联二极管。
④直流侧向交流侧传送的功率是脉动的。因直流电流无脉动，故传送功率的脉动由直流电压的脉动来实现。
3.简述几种交流-直流-交流变频器是如何调压？是如何变频的？是如何改变相序的？
答：电压型方波变频器是通过改变直流侧的电压改变输出交流电的电压幅值和有效值；通过改变开关管导通和关断的时间改变输出交
流电的频率；改变逆变桥上开关管的导通顺序改变输出交流电的相序。
PWM 变频器是通过改变调制比M 改变输出电压0u 基波的幅值，所
以，SPWM 调制是通过改变调制波r u 的幅值实现变压功能的。改变正
弦调制波的频率时，可以改变输出电压0u 的基波频率。通过改变三相
参考波的相序改变输出电压相序的。
4.电压型逆变器中反馈二极管的作用是什么？
答：在电压型逆变器中，当交流侧为阻感负载时需要提供无功功率，直流侧电容起缓冲无功能量的作用。为了给交流侧向直流侧反馈的无功能量提供通道，逆变桥各臂都并联了反馈二极管。当输出交流电压和电流的极性相同时，电流经电路中的可控开关器件流通，而当输出电压电流极性相反时，由反馈二极管提供电流通道。
5.三相桥式电压型逆变器，导电方式，100d
U V =，试求输出线电压的基波幅值1uv M U 和有效值1uv U 、线电压的
5次谐波有效值5u v U 、输出相电压的基波幅值1uN M U 和有效值1uv U
。 解：输出线电压的基波幅值
1 1.1 1.1100110d uv M d U U V π=≈=?=
输出线电压的有效值
()V U U U U d d m UV UV 7878.06211====π
输出线电压中五次谐波5UV u 的表达式为：
t U u d UV ωπ5sin 5325=
其有效值为：
()V U U d UV 59.1525325==π
输出相电压的基波幅值
120.6370.63710063.7d uN M d U U U V π=≈=?=
输出相电压的有效值
10.450.4510045d uN d U U V π==≈=?=
6.SPWM 逆变器有哪些优点？其开关频率的高低有什么利弊？ 答：SPWM 逆变器优点如下：
①输出电压或电流波形接近正弦，谐波分量小。
②调频、调压都由逆变器完成，仅有一个可控功率级，从而简化了主电路和控制电路的结构，使装置的体积小、重量轻、造价低、可靠性高。
③输出频率和电压都在逆变器内控制和调节，其响应的速度取决于控制回路，而与直流回路的滤波参数无关，所以调节速度快，并且可使调节过程中频率和电压的配合同步，以获得好的动态性能。
④直流电压可由二极管整流获得，交流电网的输入功率因数与逆变器输出电压的大小和频率无关而接近1；若有数台装置，可由同一台不可控整流器输出作直流公共母线供电。
载波频率即SPWM 的开关频率愈高，谐波含量愈少，SPWM 的基波就越接近期望的正弦波。但SPWM 的开关频率也不宜过高，因为开关管工作频率提高，开关损耗和换流损耗会随之增加。
7.正弦脉冲宽度调节控制方式中的单极性调制和双极性调制有何不同？
只在正极性或负答：在正弦参考波u r的半个周期内，三角波载波u
c
极性一种极性范围内变化，所得到的SPWM波也只在单个极性范围内变化，这是单极性SPWM控制方式；双极性SPWM控制方式，即在正弦参考波u r的半个周期内，三角波载波u
有正有负，所得到的SPWM波
c
也有正有负，但是正半周内，正脉冲较负脉冲宽，负半周则反之。
8.SPWM基于什么原理？何谓调制度？画出半周期脉冲数k=7的单极性调制波形。
答：PWM控制就是对脉冲的宽度进行调制的技术, 即通过对一系列脉冲的宽度进行调制，来等效地获得所需要波形(含形状和幅值)。
在采样控制理论中有一条重要的结论：冲量相等而形状不同的窄脉冲加在具有惯性的环节上时，其效果基本相同，冲量即窄脉冲的面积。效果基本相同是指环节的输出响应波形基本相同。上述原理称为面积等效原理。
以正弦PWM控制为例。把正该半波分成N等份，就可以把其看成是N个彼此相连的脉冲列所组成的波形。这些脉冲宽度相等，都等于N/ ，但幅值不等且脉冲顶部不是水平直线而是曲线，各脉冲幅值按正弦规律变化。如果把上述脉冲列利用相同数量的等幅而不等宽的矩形脉冲代替，使矩形脉冲的中点和相应正弦波部分的中点重合，且使矩形脉冲和相应的正弦波部分面积(冲量)相等，就得到PWM波形。SPWM脉冲的幅值相等而宽度是按正弦规律变化的。根据面积
等效原理，SPWM波形和正弦半波是等效的。对于正弦波的负半周，也可以用同样的方法得到SPWM波形。可见，所得到的SPWM波形和期望得到的正弦波等效。
一般将正弦参考波u
r 的幅值与三角波载波u
c
的峰值之比定义为调制
度 ，亦称调制比或调制系数。
9.什么是同步调制方式和异步调制方式？SPWM中，同步调制和异步调制各有什么优缺点？
答：载波信号和调制信号不保持同步的调制方式称为异步调制。在异步调制方式中，通常保持载波频率
c
f固定不变，因而当参考信号频率r
f变化时，载波比N是变化的。
异步调制的主要特点是：
在信号波的半个周期内，PWM波的脉冲个数不固定，相位也不固定，正负半周期的脉冲不对称，半周期内前后1／4周期的脉冲也不对称。
这样，当信号频率较低时，载波比N较大，一周期内的脉冲数较多，正负半周期的脉冲不对称和半周期内前后1／4周期的脉冲不对称产生的不利影响都较小，PwM波形接近正弦波。
而当信号波频率增高时，载波比N减小，一周期内的脉冲数减小，PWM脉冲不对称的影响就变大，有时信号波的微小变化产生PWM脉冲的跳动，这就使得输出PWM波和正弦波的差异变大。对于三相PWM型逆变电路来说，三相输出的对称性也变差。
载波比N等于常数，并在变频时使载波频率和信号波频率保持
同步的方式称为同步调制。
同步调制的主要特点是：
在同步调制方式小，信号波频率变化时载波比N 不变，信号波一个周期内输出的脉冲数是固定的，脉冲相位也是固定的。 当逆变电路输出频率很低时，同步调制时的载波频率c f 也很低。c f 过低时由调制带来的谐波不易滤除。当负载为电动机时也会带来较
大的转矩脉动和噪声。
如考虑低频时性能时，当逆变电路输出频率很高时，同步调制时的载波频率c f 会过高，使开关器件难以承受。
10.SPWM 控制的逆变电路，若参考波频率为400Hz,载波比为15，则开关管的开关频率为多少？一周期内有多少个脉冲波？ 解：由c
r f N f =可知，载波频率154006000c r f N f H z ==?=，一周内有600
个脉冲。
11.SPWM 波的生成有哪些方法？
答：SPWM 波的生成方法大体上有3种：第一种是采用模拟电路产生；第二种是采用专用集成电路产生；第三种是由微型计算机直接产生。
12.什么是自然采样法和规则采样法？
答：按照SPWM 控制的基本原理，可在正弦波和三角波的自然交点时刻控制功率开关管的通断，这种生成SPWM 波形的方法称为自然采样法。规则采样法是一种应用较广的工程使用方法，它的效果非常接近自然采样法。
13.逆变器多重化的目的是什么？如何实现？
答：逆变电路多重化的目的：一是使总体上装置的功率等级提高；二是可以改善输出电压的波形。因为无论是电压型逆变电路输出的矩形电压波，还是电流型逆变电路输出的矩形电流波，都含有较多谐波，对负载有不利影响；采用多重逆变电路，可以把几个矩形波组合起来获得接近正弦波的波形。
逆变电路多重化就是把若干个逆变电路的输出按一定相位差组合起来，使它们所含的某些主要谐波分量相互抵消，就可以得到较为接近正弦波的波形。可以采用并联或串联的方式。
首页- 我的作业列表- 《电力电子技术》第一次作业答案 你的得分：100.0 完成日期：2018年09月09日16点13分 说明：每道小题选项旁的标识是标准答案。 一、单项选择题。本大题共30个小题，每小题2.0 分，共60.0分。在每小题给出的选项中，只有一项是符合题目要求的。 1.电力电子器件一般工作在（）状态。 A.导通 B.开关 C.截止 2.通常情况下（器件开关频率不太高）时，电力电子器件的损耗主要是（）损耗。 A.导通 B.关断 C.开关 3.把直流变换为交流的电路叫做（）电路。 A.整流 B.逆变 C.斩波 D.交流电力控制 4.二极管阳极有正向电压，其处于（）状态。 A.导通 B.开关 C.截止 5.晶闸管阳极加正向电压，门极不加信号，其处于（）状态。 A.导通 B.开关 C.截止 6.对已经触发导通的晶闸管，如果在阳极电流未达到擎住电流时门极触发信号消失，晶 闸管是（）状态。 A.导通 B.开关 C.截止 7.晶闸管的额定电压为（）。 A.正向重复峰值电压 B.反向重复峰值电压 C.正反向重复峰值电压中大者 D.正反向重复峰值电压中小者 8.电力MOSFET的通态电阻具有（）温度系数。 A.正 B.负 C.零 9.晶闸管是（）驱动型器件。
A.电流 B.电压 C.电荷 10.晶闸管的额定电流应按（）原则选取。 A.平均值相等 B.有效值相等 11.单相半波可控整流电路带阻性负载时，输出电流波形为（）。 A.与电源电压波形相同 B.与输出电压波形相同 C.为直线波形 12. A. A B. B C. C D.D 13. A. A B. B C.C D.D 14. A. A B. B C. C D.D 15.单相半波可控整流电路带阻性负载时，输出电压波形脉动频率为（）。 A.1/2电源频率 B.电源频率 C.两倍电源频率 D.三倍电源频率 16.单相桥式全控整流电路带反电动势阻性负载，与带纯阻性负载比较，输出电压（）。 A.增大 B.减小 C.不变 17.三相半波可控整流电路带大电感负载，晶闸管的移相范围为（）。
第2章 可控整流器与有源逆变器习题解答 2-1 具有续流二极管的单相半波可控整流电路，电感性负载，电阻为5Ω,电感为0.2H ，电源电压2U 为220V ，直流平均电流为10A ，试计算晶闸管和续流二极管的电流有效值，并指出其电压定额。 解：由直流输出电压平均值d U 的关系式： 2 cos 145.02α+=U U d 已知直流平均电流d I 为10A ，故得： A R I U d d 50510=?== 可以求得控制角α为： 01220 45.0502145.02cos 2≈-??=-=U U d α 则α=90°。 所以，晶闸管的电流有效值求得， ()A I I I t d I I d d d d VT 52 1222212==-=-==?ππππαπωππα 续流二极管的电流有效值为：A I I d VD R 66.82=+=π απ 晶闸管承受的最大正、反向电压均为电源电压的峰值22U U M =，考虑2~3倍安全裕量，晶闸管的额定电压为 ()()V U U M TN 933~6223113~23~2=?== 续流二极管承受的最大反向电压为电源电压的峰值22U U M =，考虑2~3倍安全裕量，续流二极管的额定电压为 ()()V U U M TN 933~6223113~23~2=?==
2-2 具有变压器中心抽头的单相双半波可控整流电路如图2-44所示，问该变压器是否存在直流磁化问题。试说明晶闸管承受的最大反向电压是多少？当负载是电阻或者电感时，其输出电压和电流的波形与单相全控桥时是否相同。 解：因为单相双半波可控整流电路变压器二次测绕组中，正负半周内上下绕组内电流的方向相反，波形对称，其一个周期内的平均电流为零，故不会有直流磁化的问题。 分析晶闸管承受最大反向电压及输出电压和电流波形的情况： （1） 以晶闸管 2VT 为例。当1VT 导通时，晶闸管2VT 通过1VT 与2个变 压器二次绕组并联，所以2VT 承受的最大电压为222U 。 （2）当单相全波整流电路与单相全控桥式整流电路的触发角α相同时， 对于电阻负载： （α~0）期间无晶闸管导通，输出电压为0；（πα~）期间，单相全波电路中VT1导通，单相全控桥电路中1VT 、4VT 导通，输出电压均与 电源电压2u 相等；(παπ+~)期间，均无晶闸管导通，输出电压为0； (παπ2~+)期间，单相全波电路中2VT 导通，单相全控桥电路中2VT 、 3VT 导通，输出电压等于2u -。 对于电感负载： （απα+~）期间，单相全波电路中VT1导通，单相全控桥电路中1VT 、4VT 导通，输出电压均与电源电压2u 相等；（απαπ++2~）期间，单
第6章 PWM控制技术 1．试说明PWM控制的基本原理。 答：PWM控制就是对脉冲的宽度进行调制的技术。即通过对一系列脉冲的宽度进行调制，来等效地获得所需要波形（吠形状和幅值）。 在采样控制理论中有一条重要的结论：冲量相等而形状不同的窄脉冲加在具有惯性的环节上时，其效果基本相同，冲量即窄脉冲的面积。效果基本相同是指环节的输出响应波形基本相同。上述原理称为面积等效原理 以正弦PWM控制为例。把正弦半波分成N等份，就可把其看成是N个彼此相连的脉冲列所组成的波形。这些脉冲宽度相等，都等于π/N，但幅值不等且脉冲顶部不是水平直线而是曲线，各脉冲幅值按正弦规律变化。如果把上述脉冲列利用相同数量的等幅而不等宽的矩形脉冲代替，使矩形脉冲的中点和相应正弦波部分的中点重合，且使矩形脉冲和相应的正弦波部分面积（冲量）相等，就得到PWM波形。各PWM脉冲的幅值相等而宽度是按正弦规律变化的。根据面积等效原理，PWM波形和正弦半波是等效的。对于正弦波的负半周，也可以用同样的方法得到PWM波形。可见，所得到的PWM波形和期望得到的正弦波等效。 2．设图6-3中半周期的脉冲数是5，脉冲幅值是相应正弦波幅值的两倍，试按面积等效原理计算脉冲宽度。 解：将各脉冲的宽度用i（i=1, 2, 3, 4, 5）表示，根据面积等效原理可得 1= = =0.09549(rad)=0.3040(ms) 2 = = =0.2500(rad)=0.7958(ms) 3 = = =0.3090(rad)=0.9836(ms) 4 = = 2 =0.2500(rad)=0.7958(ms) 5 = = 1 =0.0955(rad)=0.3040(ms) 3. 单极性和双极性PWM调制有什么区删？三相桥式PWM型逆变电路中，输出相电压（输出端相对于直流电源中点的电压）和线电压SPWM波形各有几种电平？答：三角波载波在信号波正半周期或负半周期里只有单一的极性，所得的PWM波形在半个周期中也只在单极性范围内变化，称为单极性PWM控制方式。 三角波载波始终是有正有负为双极性的，所得的PWM波形在半个周期中有正、有负，则称之为双极性PWM控制方式。 三相桥式PWM型逆变电路中，输出相电压有两种电平：0.5Ud和-0.5 Ud。输出线电压有三种电平Ud、0、- Ud。 4．特定谐波消去法的基本原理是什么？设半个信号波周期内有10个开关时刻（不吠0和时刻）可以控制，可以消去的谐波有几种？ 答：首先尽量使波形具有对称性，为消去偶次谐波，应使波形正负两个半周期对称，为消去谐波中的余弦项，使波形在正半周期前后1/4周期以/2为轴线对称。 考虑到上述对称性，半周期内有5个开关时刻可以控制。利用其中的1个自由度控制基波的大小，剩余的4个自由度可用于消除4种频率的谐波。 5．什么是异步调制？什么是同步调制？两者各有何特点？分段同步调制有什么优点？
电力电子技术 2-1与信息电子电路中的二极管相比，电力二极管具有怎样的结构特点才使得其具有耐受高压和大电流的能力？ 答：1.电力二极管大都采用垂直导电结构，使得硅片中通过电流的有效面积增大，显著提高了二极管的通流能力。 2.电力二极管在P区和N区之间多了一层低掺杂N区，也称漂移区。低掺杂N区由于掺杂浓度低而接近于无掺杂的纯半导体材料即本征半导体，由于掺杂浓度低，低掺杂N区就可以承受很高的电压而不被击穿。 2-2. 使晶闸管导通的条件是什么？ 答：使晶闸管导通的条件是：晶闸管承受正向阳极电压，并在门极施加触发电流（脉冲）。或：uAK>0且uGK>0。 2-3. 维持晶闸管导通的条件是什么？怎样才能使晶闸管由导通变为关断？ 答：维持晶闸管导通的条件是使晶闸管的电流大于能保持晶闸管导通的最小电流，即维持电流。要使晶闸由导通变为关断，可利用外加电压和外电路的作用使流过晶闸管的电流降到接近于零的某一数值以下，即降到维持电流以下，便可使导通的晶闸管关断。 2-4 图2-27中阴影部分为晶闸管处于通态区间的电流波形，各波形的电流最大值均为I m ，试计算各波形的电流平均值I d1、I d2、I d3与电流有效值I1、I2、I3。 解：a) I d1= Im 2717 .0 )1 2 2 ( 2 Im ) ( sin Im 2 1 4 ≈ + = ?π ω π π π t I1= Im 4767 .0 2 1 4 3 2 Im ) ( ) sin (Im 2 1 4 2≈ + = ?π ? π π π wt d t b) I d2= Im 5434 .0 )1 2 2 ( 2 Im ) ( sin Im 1 4 = + = ?wt d t π π ? π I2= Im 6741 .0 2 1 4 3 2 Im 2 ) ( ) sin (Im 1 4 2≈ + = ?π ? π π π wt d t

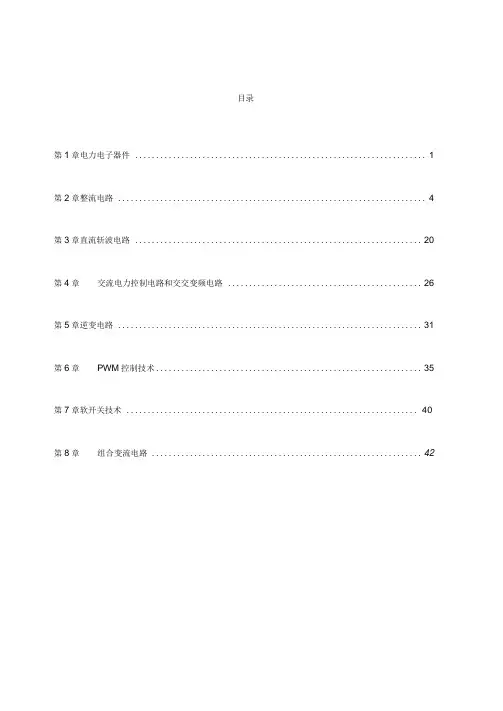

目录 第1章电力电子器件 (1) 第2章整流电路 (4) 第3章直流斩波电路 (20) 第4章交流电力控制电路和交交变频电路 (26) 第5章逆变电路 (31) 第6章PWM控制技术 (35) 第7章软开关技术 (40) 第8章组合变流电路 (42)
