中国古建筑术语解释及结构图样

中国古建筑术语解释及结构图样
中国古建筑术语解释及结构图样

中国古建筑术语解释及结构图样

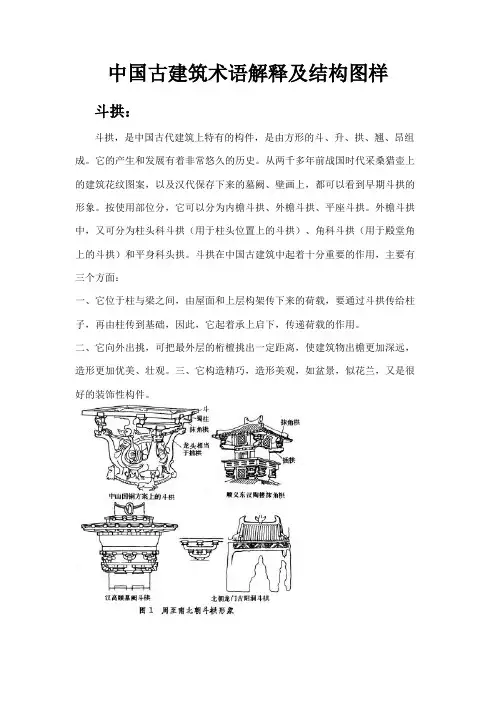

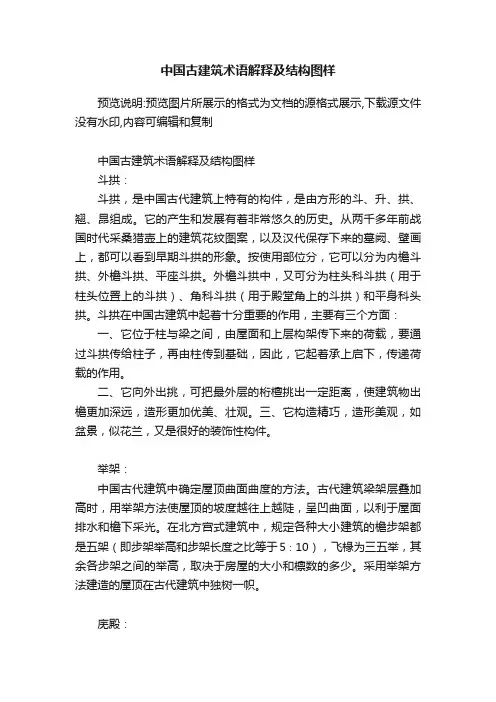

斗拱:斗拱,是中国古代建筑上特有的构件,是由方形的斗、升、拱、翘、昂组成。它的产生和发展有着非常悠久的历史。从两千多年前战国时代采桑猎壶上的建筑花纹图案,以及汉代保存下来的墓阙、壁画上,都可以看到早期斗拱的形象。按使用部位分,它可以分为内檐斗拱、外檐斗拱、平座斗拱。外檐斗拱中,又可分为柱头科斗拱(用于柱头位置上的斗拱)、角科斗拱(用于殿堂角上的斗拱)和平身科头拱。斗拱在中国古建筑中起着十分重要的作用,主要有三个方面:

一、它位于柱与梁之间,由屋面和上层构架传下来的荷载,要通过斗拱传给柱子,再由柱传到基础,因此,它起着承上启下,传递荷载的作用。

二、它向外出挑,可把最外层的桁檀挑出一定距离,使建筑物出檐更加深远,造形更加优美、壮观。三、它构造精巧,造形美观,如盆景,似花兰,又是很好的装饰性构件。举架:中国古代建筑中确定屋顶曲面曲度的方法。古代建筑梁架层叠加高时,用举架方法使屋顶的坡度越往上越陡,呈凹曲面,以利于屋面排水和檐下采光。在北方宫式建筑中,规定各种大小建筑的檐步架都是五架(即步架举高和步架长度之比等于5∶10),飞椽为三五举,其余各步架之间的举高,

取决于房屋的大小和檩数的多少。采用举架方法建造的屋顶在古代建筑中独树一帜。

庑殿:中国古代建筑中的一种形式,是中国古代建筑中至高无上的建筑形式。在封建社会,庑殿建筑实际上已经成为皇家建筑之外,其它官府、衙属、商埠、民宅等等,是绝不允许采用庑殿这种建筑形式的。庑殿建筑的这种特殊政治地位决定了它用材硕大、体量雄伟、装饰华贵富丽,具有较高的文物价值和艺术价值。庑殿建筑屋面有四大坡,前后坡屋面相交形成一条正脊,两山屋面与前后屋面相交形成四条垂脊,故庑殿又称四阿殿、五脊殿。唐代以前,正脊短小,四面坡深,明代以后正脊加长。悬山:屋面两坡五脊,一条正脊,四条垂脊。正脊两端伸出山墙,与脊头平齐顺垂脊修造外沿以保护檀头不受风雨的侵蚀。(屋面双坡,两侧伸出山墙之外。屋面上有一条正脊和四条垂脊,又称挑山顶。)

歇山式:是紧随其后的高级的屋顶形式。这样的屋顶也好辨认,从侧面看,向下的两条脊好像是在半路上歇了一下,然后就改变了方向,折向另一个方向延伸出去了,所以侧面的上半部形成了一个类似三角形的样子。歇山式的屋檐也分单檐和重檐,达官贵人的府邸和重要的建筑物多采用这种屋顶形式。

攒尖顶:是圆形和正多边形建筑的屋顶造型。除圆形攒尖顶无脊外,屋脊自屋面和各角中心屋顶汇聚,脊间坡面略呈弧形。江南各式屋顶的屋檐与屋角的起翘都大于北方,然以攒尖顶最为悬殊,有飞檐之称。这种形状既易雨水的排泄,又有轻盈欲飞的美感。

六角攒间

古建筑的构件名称有宋式和清式两套,这些图上的标注是遵照《营造法式》的宋式名称,适用于早期木结构建筑。

看了这些图片,对大木作知识能有个简单了解了。我另外正在写一些详细的释义,每个名词写一篇,已发表的有:四椽栿、六椽栿(不断补充)

解释下四椽栿,栿就是梁,建筑的纵向主要承重构件,栿上面横向的构件是槫,现在称为檩条,槫上面纵向搭的小木棍是椽,两条槫之间的椽子称为一架椽,照片中这条栿托了四架椽子,称为四椽栿。同理托六架椽子的就是六椽栿。(山西芮城广仁王庙正殿)

详解四椽栿>>>

还是刚才那梁架,我把主要构件的名称都标了出来,大家可以按图索骥。各代在构件的样式和使用上会有区别,这些区别是根据建筑形式断代的主要依据,但整体构架千年没变。(山西芮城广仁王庙正殿)

脊槫:屋架最高处的槫,位于正脊下

叉手:脊槫两侧,平梁之上的斜撑

平梁:又称平栿,梁架结构里最上层的梁,长两椽,其上蜀柱、叉手承托脊槫

(山西芮城广仁王庙正殿)

这是一张六椽栿的结构图,六椽栿即托六架椽的梁。六椽栿以上用平梁和劄牵错落搭配,托举出房子的山间尖,早期木结构中用六椽檐栿通搭的实例很少,这个梁架结构来自山西平顺金代淳化寺金代正殿。

详解六椽栿>>>

劄牵:长一椽的梁

古建筑的梁架结构有多种组合,这也是一座六椽檐栿通搭的建筑,结构与上图有很大不同,六椽栿上用四椽栿,四椽栿上用平梁(两椽),逐层递减,形成中国式房屋的山尖(山西泽州西四义普觉寺)

阑额是柱头间的联系构件,安装于柱头,上皮与柱齐平,有些建筑柱子最下端也有一道这样的联系构件,称为“地栿”。普拍方安装于柱头阑额之上,压于栌枓之下。普拍方与阑额的断面呈“T”字形。早期建筑一般不用普拍方,现存十几座唐和五代建筑中只有平顺大云院弥陀殿使用了普拍方,宋以后开始应用广泛。(山西沁县大云院正殿)

铺作是由斗拱组成的构造单元,分为三种,立于柱头的称柱头铺作;立于两柱之间阑额或普拍方上的是补间铺作,立于转角处角柱上的叫转角铺作。附图是座歇山顶建筑,前檐可见两朵柱头铺作、三朵补间铺作、两朵转角铺作。如果是悬山顶,则没有转角铺作。(山西沁县普照寺正殿)

这张示意图是七铺作,铺作数=出跳数+3,上图双抄双昂出

四跳是四层,另加栌枓、耍头、襯方头各一层,共七层,称七铺作。(山西平遥镇国寺万佛殿)

这张图和上张是一朵铺作,不同视角,标出各部件名称。(山西平遥镇国寺万佛殿)

铺作层最下面的大枓称为栌枓

栌枓口内纵向伸出,出跳的栱称为华栱

栌枓口内横向伸出,与华栱相交的是泥道栱

瓜子栱是华栱(或昂)头上横出的栱(最外跳除外),栱下是交互枓,栱两头坐散枓,上承慢栱

慢栱是是施于泥道栱和瓜子栱之上的横向栱

令栱是最外跳上的横栱,铺作外传在橑风槫或橑檐枋之下,里转在筭桯方下。令栱和瓜子栱都是施于跳头的横栱,区别在于令栱在最外跳上,瓜子栱在里面的跳头上

交互枓施于跳头,十字开口;施于替木下顺身开口

散枓施之于横向栱的两头或偷心造的跳头上

齐心枓是用于栱中心的枓,图中令栱的中心位置用了一枚齐心枓,令栱的两端则是散枓

柱头方是压在柱中线上的长方,长同屋面,与铺作结合为一体,把同一侧面的铺作联系起来。山西早期大木作的常用做法是铺作横向第一跳为泥道栱,泥道栱之上即开始使用多层柱头方,慢栱隐刻于柱头方上

罗汉方是位于铺作出跳之上的长方,外转位于柱头方和橑风槫之间,里转位于柱头方和筭桯方之间

铺作最外跳上承托的槫称为橑风槫,也是整个屋架结构中最下面的槫,这一位置也有不用槫而用方的,称为橑檐方。山西绝大多数早期大木作使用橑风槫,我只见过几处应用橑檐方的实例

枓直接托替木不用令栱的情况很少见,只在唐宋时期有些实例,这张图是唐代建筑山西芮城广仁王庙正殿

如果铺作跳头上使用了横栱称为计心造,没有使用横栱则称

为偷心造,附图是一朵四跳七铺作枓栱,第二跳的跳头上使用了瓜子栱(横栱),第四跳的跳头上用了令栱(横栱),因此这两跳称为计心;第一、三跳的跳头上没有使用横栱,这两跳称为偷心。铺作里转一般比较简单,配图这个使用了华栱和压跳,也有些直接只用华栱。(山西屯留宝峰寺五方佛殿)

五铺作单抄单昂重栱计心造。(山西武乡大云寺大雄宝殿)

有些古建筑的枓栱昂与耍头都采用斜置构件,且外形相似,如何区分昂与耍头呢?这种情况区分的方法是看是否出跳,出跳的为昂,不出跳的是耍头。如图这朵柱头铺作,下面出跳托令栱的为昂,上面不出跳的是耍头。(山西长子崇庆寺)

华栱或昂向前挑出一段称为“跳”,这张照片中下面的华栱和昂各向前挑出一段,各出一跳,这朵枓栱一共出两跳。耍头不向前挑出为不出跳

再做张假昂与耍头区分的图。假昂和真昂一样也出跳,区别

是真昂是斜置构件,用杠杆原理挑出,而假昂是水平构件,只把昂尖做成昂形,作用与华栱相当。假昂与耍头的区分同样是看是否出跳,此图下面出跳托令栱的是昂(假昂),上面不出跳的是耍头。(山西平顺北社观音堂)

檐角构件名称(山西平顺淳化寺)

柱头方是铺作中位于柱头中心线上横向的方材,同位置的最上一层称为压槽方。附图是山西五台唐代南禅寺大殿,第二跳华栱为殿内的四椽栿梁头伸出,压槽方在梁之上,到了宋代以后大部分梁不参与枓栱,而是压在铺作层之上,压槽方就到了梁的下面

隐刻是古建筑中的一种常用手法,这张图中的建筑没有使用独立的慢栱,而是在柱头方上刻出了慢栱的形状,两端仍然使用了散枓,这种不使用单独构件而是在其他构件上刻出部分形状的做法称为“隐刻”(山西五台南禅寺大殿)

悬山顶和九脊顶两山伸出的部分称为“出际”,安装于出际处的椽子称为“厦头椽”因为九脊顶又称“厦两头造”,而悬山顶没有两山出檐,又称“不厦两头造”。搏风板安装于山面出际处以挡风雨,垂鱼惹草即保护槫头又能起装饰作用悬山顶建筑山面。(山西襄垣文庙大成殿)

山西长治市级文物保护单位壶关县清流老君庙元代正殿的东山墙在2013年雨季坍塌了,梁架外露,六椽屋四椽栿对乳栿用三柱是晋东南地区早期大木作最常见的梁架结构形式,这张图标出了主要构件的名称。不少古建筑采用组合式主梁,配图这张进深六椽,采用四椽栿对前乳栿用三柱,乳栿也有对在后面的,两段梁的结点在内柱上。

四椽栿:长四架椽的梁;

乳栿:长两椽的梁;

劄牵:长一椽的梁。

配图这座大殿是山西长子善村龙王庙,山面护坡和墙塌了,骨骼外露这张图也是四椽栿对前乳栿用三柱,殿内效果。配图是山西长子壁村三嵕庙,元代,现在后檐柱严重内倾,很危险了

四椽栿对前乳栿。组合式梁架的种类很多:三椽栿对劄牵、四椽栿对前后劄牵,二椽栿对前后乳栿等等,以后慢慢作图

这张图是山西长子西上坊成汤庙金代正殿的转角铺作,可见山面柱头方延伸过来成为正出的华头子,前檐的柱头方同样延伸过去成为横出的华头子。《营造法式》卷十八“殿阁外檐转角铺作用栱、枓等数”中说“华头子,两只,身连间内方桁”指的就是这种结构。

从卷十七“铺作每间用方桁等数”可知方桁指的是柱头方等小方材。

应县木塔第二层柱头铺作山西太原晋祠圣母殿第一层柱头铺作山西五台县广济寺正殿柱头铺作山西五台县佛光寺东大殿柱头铺作山西五台县南禅寺柱头铺作山西朔州崇福寺弥陀殿柱头铺作山西大同善化寺大雄宝殿补间铺作山西大同华严寺大雄宝殿柱头铺作

研究木结构古建筑,尤其是早期大木作,必须要读懂《营造法式》,这本书是北宋时期李诫所著,刊行于北宋崇宁二年

(1103年),至今已九百余年,读懂这么古老的书并非易事。

学习《营造法式》,首先要记住各个部件的名称和其所处的结构位置,我计划通过新浪博客发表“木结构古建筑扫盲”系列,通过图片标注和文字注释的方式,每篇文章介绍一种构件,帮助更多朋友读懂古人留下的建筑精髓。

访古七年多,寻访古迹逾千处,资料照片拍了1T有余,时间精力有限,很多照片拍回来后还从没看过,偶然打开恍若新去,打算写这个系列文章,对我自己来说是个整理资料的过程,也是个学习的过程,文中难免有偏颇之处,还望不吝指正,我们共同学习

《营造法式》是必备书,市场上有很多版本,价格差异极大,我们学习《营造法式》是为了读懂它表达的建筑信息,不是为了研究版本咬文嚼字,买最便宜的就足够用了。

第一篇先来讲讲“四椽栿”

四椽栿(sìchuán

fú)

九百多年前的书现在读起来有不少生僻字,我在文中尽量标出注音

栿就是梁,建筑的纵向主要承重构件,栿上面横向的构件是槫,现在称为檩条,槫上面纵向搭的小木棍是椽,两条槫之间的椽子称为一架椽,上图这条栿托了四架椽子,称为四椽栿。

四椽栿的概念其实很简单,托四架椽子的梁就是四椽栿,同理托六架椽子的梁就是六椽栿,托八架椽梁的就是八椽栿,以此类推。

这张照片是仅存的八座唐代木结构建筑之一山西芮城广仁王庙正殿,大殿进深是四架椽,使用了一根四椽栿,这种梁架结构可表述为:四椽屋四椽栿通搭用两柱。

山西芮城广仁王庙正殿外观

四椽栿不仅单独使用,还出现在一些组合式主梁结构中

这张照片是山西壶关清流老君庙的元代正殿,2013年夏天东次间和东山墙倒塌,使我们能够完整地看到大殿梁架。这座房子进深是六椽,主梁采用四椽栿对乳栿的组合结构。两段梁的结点在内柱头上。

通过这张图片我们可以知道,只要上面托着四架椽子的梁就叫四椽栿,无论单独使用还是组合使用。

“乳栿”特指托两架椽子的梁,以后另起一篇详叙。

这种结构可以表述为:六椽屋四椽栿对前乳栿用三柱。注意这个“前”字,这是我喜欢加上去的,用以表明乳栿的位置,靠近门的为“前”,如果乳栿加在靠近后檐位置,这里就换成“后”字。

这是2013年10月6日拍摄的壶关清流老君庙现状,这座长治市级文物保护单位坍塌后无任何善后措施,一直就这么露天淋雨。

晋东南地区保存下来的早期木结构古建筑有相当大一批进深为六椽,梁架采用四椽栿对乳栿,这种组合梁的好处是可以用较短的梁盖出进深更大的房子。这张照片是山西长子善村龙王庙元代正殿,山墙塌了,梁架完整显现。

经过网络呼吁和媒体的关注,善村龙王庙现在已经得以修缮,这是2012年10月即将完工的善村龙王庙正殿。

这张照片是山西长子壁村三嵕庙元代正殿内部,同样采用的是六椽屋四椽栿对乳栿用三柱。这座大殿西缝梁架前倾严重,已经摇摇欲坠。

长子壁村三嵕庙正殿外观,拍摄于2012年4月,近一年半

以来没有这座大殿的消息,不知近况如何了。

我发起的“随手拍救古建”活动是希望通过公众参与,不断曝光失修古建现状,共同督促职能部门尽早抢救,欢迎您的参与。

六椽屋四椽栿对乳栿的梁架结构不仅用于庙宇等殿堂建筑,同样也用于民居。这张照片是山西高平神农镇清化寺最后一进院张福民居的正房,过去认为是庙里的房子,今年我通过解读台基题记发现这是一处有明确年号的元代民居,且题记年号与建筑形式相符。

现在发现的古民居中元代以前的一座没有,元代有明确年号且与建筑形式相符的仅存两处:高平姬氏民居和这处张福民居,然而可称为国之重宝的张福民居三座五间六椽大屋全部损毁严重,令人痛心!

张福民居正房全貌,坍塌损失惨重!

这座房子的进深也是四椽,使用一条主梁,但是主梁下加了内柱,还能称为四椽栿吗?答案是肯定的,四椽栿是构件名称,与其怎么结构无关,这座进深四椽的房子用了一条梁通搭,虽然下面加了内柱,它仍然是四椽栿。

这张照片来自河北涉县成汤庙山门

涉县成汤庙山门是第六批全国重点文物保护单位,断代为金,但我个人并不认同这个结论,我觉得这座山门无论整体还是细节,明代建筑的可能性更大。

这是辽代建筑天津蓟县独乐寺山门的内部结构,也是一条四椽栿当中加了内柱,分隔成各为两椽的前后两部分,只要梁是一根完整的大木头,它仍然是四椽栿。建于辽统和二年(984年)的蓟县独乐寺山门,精彩辽代大木作

四椽栿不仅用于主梁,也用于上层梁架,北方的古建筑几乎

都是抬梁式,层层大梁相叠,长度逐层递减,形成建筑的山尖,在上层梁架中承托四架椽的梁同样也称为四椽栿。

无论是单独使用、组合使用,还是在上层梁架中使用,托举四架椽的梁都称为四椽栿。此主题相关图片如下:董若鸿作品_二郎担山垂花门.jpg此主题相关图片如下:董若鸿作品_一殿一卷垂花门.jpg此主题相关图片如下:一殿一卷式垂花门立面图.jpg垂花门是北京四合院大宅门中的一道极为讲究的门。由于大宅门一般都由几进院落组成,分为前院和内院,或称外宅和内宅。前院与内宅便是用垂花门和院墙相隔,垂花门即是内外院的分界线和唯一的通道。相对于宅院的大门而言,垂花门又被称为“二门”,旧时常说的所谓“大门不出,二门不迈”的“二门”指的便是垂花门。

垂花门是四合院中装饰最为华美富丽的建筑。所以称之为垂花门,是因为其外侧的檐柱并不落地,而是倒垂于半空,叫做“占天不占地”,柱子下端是一对垂珠,雕饰出莲瓣、串珠、花萼云或石榴头等形状,酷似一对含苞待放的花蕾,称做“垂莲柱”。垂珠的形式有方有圆,雕绘也是多种多样,但以垂莲形最为常见。

四合院的垂花门一般皆位于前院北侧正中的四合院中轴线上,建在三层或五层的青石台阶之上,与临街的倒座房相对。朝外一面两侧是精致的砖墙,或在白粉墙面上开各种形状的什锦窗,称为“看面墙”。墙内侧便是连接东西厢房的抄手游廊。

垂花门一般都是白天开启,夜间关闭,且在其门内侧的两棵檐柱间还安有一道门,这道门被称为“屏门”,平时可以起到影壁的作用,遮挡住内院的景物。屏门在平常并不开启,除非家中有如婚、丧、嫁、娶等重大仪式时,才会将此门打开。进出二门时,不是通过屏门,而是由屏门两侧进入内院。垂花门的使用极为广泛,除宅门、府第外,宫殿、园林、寺庙当中也都有垂花门,且形制多种多样。其样式一般有独立柱担梁式、一殿一卷式、五檩(六檩)单卷棚式和四檩廊罩式等数种。宅门中的垂花门则多采用一殿一卷式,即由两个屋顶组成,门朝外部分屋顶是起清水脊,门内部分为卷棚顶,二者勾连相搭接。

独立柱担梁式垂花门一般要用两侧的滚墩石支撑,滚墩石的内外两边都做成抱鼓石的样式,居于门柱的两边最外的位置,门槛两侧设置门枕石或箱形门墩,滚墩石的圆鼓子与门墩的方鼓子形成方圆对比,煞是好看。

垂花门是四合院当中一道最为亮丽的风景线,装饰性极强。它的各个突出部位几乎都有十分讲究的雕饰。向外一侧

的梁头常雕成云头形状,称为“麻叶梁头”,这种作出雕饰的梁头,在一般建筑中是不多见的。正面的帘笼枋下还常装有雕镂精美的花罩,枋檩之间安装花板、折柱等,并饰以色彩绚丽的彩绘。屋顶轮廓线十分优美,博风板漆成红色,在与檩子头相接处,装点金色的梅花钉。有些还会在绿色的屏门上,装饰儒雅的文字或图案。

中国古建筑图解

第一章屋顶 屋顶就是我国传统建筑造型艺术中非常重要的构成因素。总起说来,从古至今中国的建筑都突出屋顶的造型作用,只就是在不同的历史时期呈现出不同的形态,或就是说成熟与不成熟形态罢了,从我国古代建筑的整体外观上瞧,屋顶就是其中最富特色的部分。 我国古代建筑的屋顶式样非常丰富,变化多端。等级低者有硬山顶、悬山顶,等级高者有庑殿顶、歇山顶。此外,还有攒尖顶、卷棚顶,以及扇形顶、盔顶、盝顶、勾连搭顶、平顶、穹窿顶、十字顶等特殊的形式。庑殿顶、歇山顶、攒尖顶等又有单檐、重檐之别,攒尖顶则有圆形、方形、六角形、八角形等变化形式。 总之,我国古代屋檐的式样丰富多彩,屋顶的装饰也就是各式各样。屋顶的式样有等级高低之分,屋顶的装饰也同样有等级的区别。 硬山式屋顶 硬山式屋顶有一条正脊与四条垂脊。这种屋顶造型的最大特点就是比较简单、朴素,只有前后两面坡,而且屋顶在山墙墙头处与山墙齐平,没有伸出部分,山面裸露没有变化。关于硬山这种屋顶形式,在宋代修纂的《营造法式》一书中没有记载,现存宋代建筑遗物中也未见,推想在宋代时,建筑屋顶还没有硬山这种形式。明、清时期及其后,硬山式屋顶广泛地应用于我国南北方的住宅建筑中。硬山式屋顶就是一种等级比较低的屋顶形式,在皇家建筑与一些大型的寺庙建筑中,几乎没有

硬山式屋顶。同时正因为它等级比较低,所以屋面都就是使用青瓦,并且就是板瓦,不能使用瓦筒,更不能使用琉璃瓦。 悬山式屋顶 悬山式屋顶与硬山式屋顶一样有一条正脊与四条垂脊。不过,它又有不同于硬山式屋顶的地方。悬山式屋顶在山墙处不像硬山式屋顶那样与山墙平齐,而就是伸出山墙之外。这部分伸出山墙之外的屋顶就是由下面伸出的桁(檩)挑于山墙之外。从外观上来瞧,这可以说就是悬山式屋顶与硬山式屋顶最大的不同点。悬山式就是两面坡屋顶的早起做法,不过中国古代的重要建筑基本没有使用悬山式屋顶的,特别就是唐代以前尤为少见。

中国古建筑术语解释及结构图样

中国古建筑术语解释及结构图样 斗拱: 斗拱,是中国古代建筑上特有的构件,是由方形的斗、升、拱、翘、昂组成。它的产生和发展有着非常悠久的历史。从两千多年前战国时代采桑猎壶上的建筑花纹图案,以及汉代保存下来的墓阙、壁画上,都可以看到早期斗拱的形象。按使用部位分,它可以分为内檐斗拱、外檐斗拱、平座斗拱。外檐斗拱中,又可分为柱头科斗拱(用于柱头位置上的斗拱)、角科斗拱(用于殿堂角上的斗拱)和平身科头拱。斗拱在中国古建筑中起着十分重要的作用,主要有三个方面: 一、它位于柱与梁之间,由屋面和上层构架传下来的荷载,要通过斗拱传给柱子,再由柱传到基础,因此,它起着承上启下,传递荷载的作用。 二、它向外出挑,可把最外层的桁檀挑出一定距离,使建筑物出檐更加深远,造形更加优美、壮观。三、它构造精巧,造形美观,如盆景,似花兰,又是很好的装饰性构件。

举架: 中国古代建筑中确定屋顶曲面曲度的方法。古代建筑梁架层叠加高时,用举架方法使屋顶的坡度越往上越陡,呈凹曲面,以利于屋面排水和檐下采光。在北方宫式建筑中,规定各种大小建筑的檐步架都是五架(即步架举高和步架长度之比等于5∶10),飞椽为三五举,其余各步架之间的举高,取决于房屋的大小和檩数的多少。采用举架方法建造的屋顶在古代建筑中独树一帜。

庑殿: 中国古代建筑中的一种形式,是中国古代建筑中至高无上的建筑形式。在封建社会,庑殿建筑实际上已经成为皇家建筑之外,其它官府、衙属、商埠、民宅等等,是绝不允许采用庑殿这种建筑形式的。庑殿建筑的这种特殊政治地位决定了它用材硕大、体量雄伟、装饰华贵富丽,具有较高的文物价值和艺术价值。庑殿建筑屋面有四大坡,前后坡屋面相交形成一条正脊,两山屋面与前后屋面相交形成四条垂脊,故庑殿又称四阿殿、五脊殿。唐代以前,正脊短小,四面坡深,明代以后正脊加长。

古建名词解释附图

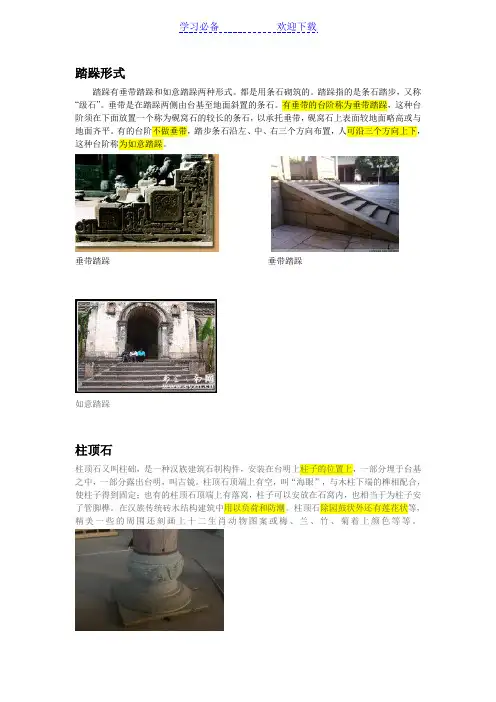

踏跺形式 踏跺有垂带踏跺和如意踏跺两种形式。都是用条石砌筑的。踏跺指的是条石踏步,又称“级石”。垂带是在踏跺两侧由台基至地面斜置的条石。有垂带的台阶称为垂带踏跺,这种台阶须在下面放置一个称为砚窝石的较长的条石,以承托垂带,砚窝石上表面较地面略高或与地面齐平。有的台阶不做垂带,踏步条石沿左、中、右三个方向布置,人可沿三个方向上下,这种台阶称为如意踏跺。 垂带踏跺垂带踏跺 如意踏跺 柱顶石 柱顶石又叫柱础,是一种汉族建筑石制构件,安装在台明上柱子的位置上,一部分埋于台基之中,一部分露出台明,叫古镜。柱顶石顶端上有空,叫“海眼”,与木柱下端的榫相配合,使柱子得到固定;也有的柱顶石顶端上有落窝,柱子可以安放在石窝内,也相当于为柱子安了管脚榫。在汉族传统砖木结构建筑中用以负荷和防潮。柱顶石除园鼓状外还有莲花状等,精美一些的周围还刻画上十二生肖动物图案或梅、兰、竹、菊着上颜色等等。

又名“金刚座”由安置佛像的台座发展为由土衬、圭角、下枋、下枭、束腰、上枭和上枋等部分组成一种叠涩(线脚)的建筑基座的装饰形式,侧面上下凸出,中间凹入的台基。通常用于尊贵的建筑物基座。 地伏石 一般用于台基栏杆下面或须弥座平面上栏杆栏板下面的一种特制条石。 陡板石 外皮与阶条石外皮垂直,下端装在土衬石槽内,上端做榫装入阶条石下面的榫窝内,其两端与埋头连接,陡板石长按面阔进深,高按台基露明高,除去阶条石高一份加落土衬槽,按本身厚十分之一为高度,厚三分之一本身高或同阶条石厚。 阶条石 阶条石又称阶沿石、压阑石等。它是台基最上层的筑砌台边的一种石件,一般用木长条石来砌筑。对在台基转角处的阶条石要求有两个平整的垂直面,以便石料加工好掌握。 角柱石 台基的拐角处立置的石构件。其间砌陡板石与角柱齐平,上盖阶条石,下部为土衬石。

古建定额名词解释

房屋修缮工程定额古建名词解释 一《石构件部分》 [台基]砖石砌成之平台,在其上修筑物。 [台明]古建筑台基露出地面的部分。 [月台]高大建筑台基之外,修筑的宽大的高台 [高台建筑]修筑在高台之上的建筑物。 [城台建筑]城坪平区上修建的建筑物,如城楼等。 [磉墩]柱顶石之下用砖砌成的独立基础。 [柱顶石]柱下之石。即置于磉墩之上,直接承受柱子的石构件有无鼓径、方、圆鼓径及带莲瓣等。 [鼓径]柱顶石露在地面部分,自下而上逐渐收成的承柱部分。 [土衬石]置于台基陡板部分之下(或须弥座圭角之下),围台明外沿一圈,与地面基本相平之石。 [平头土衬石]垂带象眼之下,在台阶砚窩石与台基土衬石之间之石。[埋头]又称台明的角柱石。位于台明转角处阶条石之下的石件。[阶条石]台明四周上面,用于台明边棱的条石。 [陡板石]台明阶条石以下,土衬石以上,左右角柱之间陡置直立的石件。 [踏跺石]由一高度达另一高度之阶级石,是供行人上下之步石。[砚窩石]踏跺之最下一级,较地面略高一至二寸之石件。 [垂带石]踏跺(或礓礤)两边,阶条石至砚窩石之间斜置之石件. [如意踏跺]由正面及左右皆可升降之踏跺。 [礓礤石]不用踏跺而将斜面做成锯齿形之石升降道。 [象眼石]在垂带踏跺两侧垂带石之下的三角形石件。 [角柱石]墙体转角部位立置之石。 [圧砖板]是圧在角柱石之上的条石。 [腰线石]墙体裙肩最上一层,以石代砖,多用于山墙圧砖板之间。[挑檐石]山墙墀头梢子部位,以石代砖,橫着伸出檐外之石。 [门窗旋石]置于门窗口上部拱形的石件。 [旋脸石]拱券石露明者。 [石雕菱花窗]用石料制作雕刻仿木窗的菱花孔状的窗子。 [石墙帽]墙顶部用石制成的带拔檐的墙帽。

中国古建筑构造解释(二)

中国古建筑构造解释(二) 二、柱网的地盘分槽形式 柱网的分槽形式即是柱网的布置形式。按照宋代《营造法式》中的“殿堂结构”,可分为四种地盘分槽形式。 (一)、金厢斗底槽 由内外两圈柱组成相似“回”字的柱网形式叫做金厢斗底槽。其梢间内侧设有中柱。 (二)、分心斗底槽 沿建筑物面阔方向只用一列中柱将建筑物等分围前后两部分的柱网 形式叫做分心斗底槽。这种柱网形式常用于门庑建筑中。 (三)、双槽 用两排金柱将建筑物平面分为大小不等的三区,一般中间进深较大,前后两区进深小且常常相等的柱网布置形式叫做双槽。 (四)、单槽 仅用一排金柱将建筑物平面分成不相等的两区的柱网形式叫做单槽。除了上述四种地盘分槽形式外,在唐代长安大明宫麟德殿中使用了“满堂柱”的柱网布置形式。 在建筑物四周用柱网形成周圈回廊的称做“副阶周匝”,简称“副阶”。这种形式常用于较隆重的建筑物上,如宫殿、塔等。 另外,在秦、汉时期宫室建筑遗址和崖墓中,发现有仅在平面中央设一根柱子的,汉文献中称为“都柱”。估计这可能是人类半穴居时代的遗风。当然这种建筑的规模都是不大的。

三、柱的“生起”与“侧脚” (一)、生起 建筑物檐柱的柱高有当心间向两端逐渐升高,使檐口呈一缓和、优美的曲线,这种做法在宋代《营造法式》中称为“生起”。《营造法式》规定当心间柱不生起,次间柱升二寸,以下各间依次递增。即五开间建筑物的角柱比当心间柱高四寸,七开间高六寸。这种做法在汉代和南北朝时期尚未采用,宋、辽建筑却广泛采用,到明、清时期也就少见了。 (二)、侧脚 为了加强建筑物的整体稳定性,中国古代建筑常常把最外一圈柱子(即檐柱)的柱脚向外移出一定尺寸,而柱头位置保持不动,使最外一圈柱子略向内倾斜,这种做法叫做侧脚。宋代规定面阔方向的檐柱向内倾斜柱高的10∕1000,进深方向的檐柱向内倾斜8∕1000,角柱则两个方向均倾斜。这样,就形成柱脚和柱头位于不同的平面位置的情况。楼阁式多层建筑的楼层柱,在下层柱侧脚上在加侧脚,并逐层依此向内收进。侧脚只有外圈的檐柱才采用,里面的金柱、中柱是不采用的。 四、柱的“收分”与“卷杀” (一)、收分 中国古代建筑中的圆形木柱,除去瓜柱等矮短的柱子外,一律做成上端(柱头外)直径小,下端(柱脚处)直径大的形式,这种做法叫做“收分”,又称“收溜”。做出收分的柱子显得稳定、轻巧、视感舒

中国古建筑常识图解

中国古建筑简略图解 我国古建筑常由屋顶、基座及墙体组合,创造优美的造型,尤以屋顶造型为最。通过举折,屋顶哥哥檩和梁在高度上具有不同变化,从而使屋顶坡面上形成上陡下缓的曲面,保护屋身免受雨水浸泡。并在屋檐转角处起翘和出翘,既减轻屋顶重量,又是建筑轻巧活泼。常用的屋顶主要有庑殿、歇山、悬山、硬山、攒尖、卷棚等形式。此外还有盝顶、平顶和单坡顶等。 1、庑殿顶:屋面四坡五脊,前后屋面相交形成一条正脊,两侧屋面与前后屋面相交形成四条斜脊,俗称五脊顶。庑殿顶又有单檐和重檐之分,官式建筑中重檐庑殿顶规格最高。 2、歇山顶:从外部形式看,是悬山顶和庑殿顶的结合,形成两坡和四面坡屋顶的混合形式,有一条正脊、四条垂脊、四条斜脊,俗称九脊顶。歇山顶也有重檐与重檐之分。官式建筑中,重要大殿多采用重檐歇山顶。 3、悬山顶:屋面仅有前后两坡,一条正脊,四条垂脊,正脊两端伸出山墙。 4、硬山顶:屋面以横向正脊为界分前后两坡,左右两面山墙与屋面平齐,或高出屋面。 5、攒山顶:屋面在顶部交汇于一点,形成锥形,多在尖端置宝顶装饰。有单檐与重檐之分。 6、卷棚顶:整体外貌与硬山、悬山一样,唯一的区别是没有明显的正脊,屋顶前坡于悬山一样,唯一的区别是没有明显的正脊,屋面前坡于脊部呈弧形滚向后坡,两坡相交处呈弧形曲面。

中国古建筑屋顶可分为以下几种形式:硬山、悬山、攒尖、歇山、庑殿等五种,根据建筑等级要求分别选用;每种屋顶又有单檐与重檐、起脊与卷棚的区别;个别建筑也有采用叠顶、盔顶、十字脊歇山顶及拱顶的;南方民居的硬山屋顶多采用高于屋面的封火山墙。 其中庑殿顶、歇山顶、攒尖顶又分为单檐(一个屋檐)和重檐(两个或两个以上屋檐)两种,歇山顶、悬山顶、硬山顶可衍生出卷棚顶。 古建筑屋顶除功能性外,还是等级的象征。其等级大小依次为:重檐庑殿顶>重檐歇山顶>重檐攒尖顶>单檐庑殿顶>单檐歇山顶>单檐攒尖顶>悬山顶>硬山顶>盝顶。此外,除上述几种屋顶外,还有扇面顶、万字顶、盔顶、勾连搭顶、十字顶、穹窿顶、圆劵顶、平顶、单坡顶、灰背顶等特殊的形式。 庑殿顶,又称四阿顶,有五脊四坡,又叫五脊顶,前后两坡相交处为正脊,左右两坡有四条垂脊。重檐庑殿顶庄重雄伟,是古建筑屋顶的最高等级,多用于皇宫或寺观的主殿,如故宫太和殿、泰安岱庙天贶殿、曲阜孔庙大成殿等。单檐庑殿顶多用于礼仪盛典及宗教建筑的偏殿或门堂等处,以示庄严肃穆,如北京天坛中的祈年门、皇乾殿及斋宫、华严寺大熊宝殿等。 歇山顶,又称九脊顶,有一条正脊、四条垂脊、四条戗脊。前后两坡为正坡,左右两坡为半坡,半坡以上的三角形区域为山花。重檐歇山顶等级仅次于重檐庑殿顶,多用于规格很高的殿堂中,如故宫的保和殿、太和门、天安门、钟楼、鼓楼等。一般的歇山顶应用非常广泛,但凡宫中其他诸建筑,以及祠庙坛社、寺观衙署等官家、公众殿堂等都袭用歇山屋顶。

中国古建筑术语解释及结构图样演示教学

中国古建筑术语解释及结构图样

中国古建筑术语解释及结构图样 斗拱:斗拱,是中国古代建筑上特有的构件,是由方形的斗、升、拱、翘、昂组成。它的产生和发展有着非常悠久的历史。从两千多年前战国时代采桑猎壶上的建筑花纹图案,以及汉代保存下来的墓阙、壁画上,都可以看到早期斗拱的形象。按使用部位分,它可以分为内檐斗拱、外檐斗拱、平座斗拱。外檐斗拱中,又可分为柱头科斗拱(用于柱头位置上的斗拱)、角科斗拱(用于殿堂角上的斗拱)和平身科头拱。斗拱在中国古建筑中起着十分重要的作用,主要有三个方面: 一、它位于柱与梁之间,由屋面和上层构架传下来的荷载,要通过斗拱传给柱子,再由柱传到基础,因此,它起着承上启下,传递荷载的作用。 二、它向外出挑,可把最外层的桁檀挑出一定距离,使建筑物出檐更加深远,造形更加优美、壮观。三、它构造精巧,造形美观,如盆景,似花兰,又是很好的装饰性构件。举架:中国古代建筑中确定屋顶曲面曲度的方法。古代建筑梁架层叠加高时,用举架方法使屋顶的坡度越往上越陡,呈凹曲面,以利于屋面排水和檐下采光。在北方宫式建筑中,规定各种大小建筑的檐步架都是五架(即步架举高和步架长度之比等于5∶10),飞椽为三五举,其余

各步架之间的举高,取决于房屋的大小和檩数的多少。采用举架方法建造的屋顶在古代建筑中独树一帜。 庑殿:中国古代建筑中的一种形式,是中国古代建筑中至高无上的建筑形式。在封建社会,庑殿建筑实际上已经成为皇家建筑之外,其它官府、衙属、商埠、民宅等等,是绝不允许采用庑殿这种建筑形式的。庑殿建筑的这种特殊政治地位决定了它用材硕大、体量雄伟、装饰华贵富丽,具有较高的文物价值和艺术价值。庑殿建筑屋面有四大坡,前后坡屋面相交形成一条正脊,两山屋面与前后屋面相交形成四条垂脊,故庑殿又称四阿殿、五脊殿。唐代以前,正脊短小,四面坡深,明代以后正脊加长。悬山:屋面两坡五脊,一条正脊,四条垂脊。正脊两端伸出山墙,与脊头平齐顺垂脊修造外沿以保护檀头不受风雨的侵蚀。(屋面双坡,两侧伸出山墙之外。屋面上有一条正脊和四条垂脊,又称挑山顶。) 歇山式:是紧随其后的高级的屋顶形式。这样的屋顶也好辨认,从侧面看,向下的两条脊好像是在半路上歇了一下,然后就改变了方向,折向另一个方向延伸出去了,所以侧面的上半部形成了一个类似三角形的样子。歇山式的

古建筑名词解释

一、 1、材:材是一座殿堂的斗拱中用来做拱的标准断面的木材,按建筑物的大小和 等第决定用材的等第。除做拱外,昂、枋、襻间等也用同样的材。唐代以前的相当时期内,在中国古代建筑中的各个构件当中,已经形成了某种比例关系。衡量的单位就是斗拱中一个拱子的高度称为一材。拱高又称材高,拱宽又称材宽,两层栱子相垒时其中间空档的高度又称为栔高,材高加栔高称为足材。宋《营造法式》规定以材高为计算斗栱、梁枋各种构件尺度的单位。 清《工部工程做法则例》规定衡量构件的单位更简化为“斗口”,即用材宽为计算单位。不仅斗栱梁枋用斗口计算,平面中开间也用斗口计算,设计更趋简化。宋代用材高宽比为15:10,足材高21;清代为14:10,足材高为20。 宋清两代用材的比例虽相差不多,但用材的实际大小则不同。栔高的变化,宋清两代规定都是6分,但实际测量中发现唐辽金元各代的栔高多大于此规定。明清多与规定相符。 2、铺作:有两重含义,一是指成组的斗栱称为铺作,并按其位置不同分为柱头 铺作、补间铺作、转角铺作;二是指在一组斗栱之内,每一层或一跳的栱或昂和其上的枓称为一铺作。 二、栱 1、唐代栱子的式样都是直栱,元代以前正心栱多隐刻,明清时期已不多见。早 期的“翼形栱”,明清时已经发展成为形式固定的“三幅云”。清代许多地方建筑常喜用雕花栱。栱头分瓣,唐代仍有内ao。宋《营造法式》规定除令栱为五瓣外,其余各栱一律四瓣。清代规定瓜子栱泥道栱为四瓣,慢栱三瓣,令栱仍为五瓣。元代以前转角铺作中常用鸳鸯交首栱,明代尚有,清代已不见使用。明代以前常用的小栱头于明末清初已改为用昂,不再使用。 栱子的长度,宋清两代规定相同,泥道栱与瓜子栱等长为62分,令栱长72分,慢栱最长为92分。辽金建筑多不遵此制。辽代建筑中一般是泥道栱比瓜子栱稍长,令栱与瓜子栱相近。金代出现三者等长的例子。金代晚期始与《营造法式》一致。

中国古建筑构造

第一章中国古代建筑的特点 中国是世界文明古国之一。古代中国建筑和古代埃及建筑、古代西亚建筑、古代印度建筑、古代爱琴海建筑、古代美洲建筑并列为世界古老建筑的六大组成。中国建筑文化源远流长,独立发展,形成独具特色的建筑体系。中国古代建筑特点主要表现在以下七个方面: 1、使用木材作为主要建筑材料,以木构柱梁为承重骨架,以木材、土或其它材料为 围护物的木构架建筑体系。 2、保持构架制原则,中国古代以木构柱梁为承重骨架,以木材或其它材料为围护物 的木构架建筑体系,实质上是将承重结构与围护结构分开的构架体系

3、创造并使用斗拱结构形式,斗拱是中国古代建筑体系特有的形制,它既是上部梁架 和立柱之间传递荷载的结构构件,又以其自身优美、华丽的造型而成为建筑的主要装饰构件。是集结构功能与装饰功能与一体,在中国建筑体系中独有的构件。 4、实行单体建筑标准化,中国古代建筑,无论是宫殿、寺庙、住宅等,不论其规模大小,外观体形皆由台基、屋身和屋顶三部分组成。

5、重视建筑组群平面布置。 中国古代建筑组群大多以庭院为组合单位:单体建筑沿周边布置,围合成中间的庭院。这样的庭院整体风格是内向的:内部开敞而富于变化,外观较封闭。按照中国的封建礼制观念,庭院强调中轴对称布局,以突出主体建筑,并求得整体的平衡。 沿轴线作多层次的纵身布局成为中国古代建筑组群的一个鲜明的特色,有着丰富多彩的庭院变化,在一定程度上弥补了单体建筑定型化造成的单调感。这种建筑群体组合的手法,甚至影响到城市规划,并取得辉煌的成就。 只有园林建筑是个例外。中国园林建筑以“师法自然”为原则,极尽自由灵活之能事,与欧洲的几何图案式的园林建筑布局绝然不同。

中国古建筑图解-屋顶

中国古建筑图解第一章——屋顶 屋顶是我国传统建筑造型一书中非常重要的构成因素。总起来说,从古至今中国的建筑都突出屋顶的造型作用,只是在不同的历史时期呈现出不同形态,或是说成熟与不成熟形态罢了。从我国古代建筑的整体外观上看,屋顶是其中最富特色的部分。 我国古代建筑的屋顶式样非常丰富,变化多端。等级低者有硬山顶、悬山顶,等级高者有庑殿顶、歇山顶。此外,还有攒尖顶、卷棚顶,以及扇形顶、盔顶、盝顶、勾连搭顶、平顶、穹窿顶、十字顶等特殊的形式。庑殿顶、歇山顶、攒尖顶等又有单檐,重檐之别,攒尖顶则有圆形、方形、六角形、八角形等变化形式。 硬山式屋顶 硬山式屋顶有一条正脊和四条垂脊。这种屋顶造型的最大特点是比较简单、朴素,只有前后两面坡,而且屋顶在山墙墙头处与山墙齐平,没有伸出部分,山面裸露没有变化。关于硬山这种屋顶形式,在宋代修撰的《营造法式》一书中没有记载,现存宋代建筑遗物中也未见,推想在宋代时,建筑屋顶还没有硬山这种形式。明、清时期及其后,硬山式屋顶广泛地应用于我国南北方的住宅建筑中。硬山式屋顶是一种等级比较低的屋顶形式,在皇家建筑和一些大型的寺庙建筑中,几乎没有硬山式屋顶。同时正因为它等级比

较低,所以屋面都是使用青瓦,并且是板瓦,不能使用筒瓦,更不能使用琉璃瓦。 悬山式屋顶 此主题相关图片如下:悬山式.jpg 悬山式屋顶与硬山式屋顶一样有一条正脊和四条垂脊。不过,它又有不同于硬山式屋顶那样与山墙平齐,而是伸出山墙之外。这部分伸出山墙之外的屋顶是由下面伸出的桁(檁)承托的。所以悬山式屋顶不仅有前后出檐,在两侧山墙上也有出檐。悬山又称“挑山”,就是因为其桁(檁)挑出山墙之外。从外观来看,这可以说是悬山式屋顶与硬山式屋顶最大的不同点。悬山式是两面坡屋顶的早期做法,不过中国古代的重要建筑基本没有使用悬山式屋顶的,特别是唐代以前尤为少见。 重檐歇山顶 此主题相关图片如下:1.jpg

古建名词解释

中国古建的一些名词解释 1.须弥座:由佛座演变而来,形体复杂。一般用于高级建筑。开始形式简单,由数道直线叠涩与较高束腰组成,没有多少装饰,且对称布置。后来逐渐出现了莲瓣, 卷纹饰,力神。角柱,间柱等,造型曰益复杂。 2.阶级踏步:在踏的两旁置垂带石的踏道。 3.如意踏步:是不用垂带石只用踏跺的做法,一般用于住宅或园林。形式自由,有的将踏面自下而上逐层缩小,或用天然石堆砌成规则形状。 4.礓蹉(慢道):是在斜道上用砖石露棱堆砌,可以防滑,一般用作室外。 5.斜道(辇道或御路):是倾度平缓用以行车的坡道,常与踏跺组合在一起。 6.土戚:阶级形踏跺 7.勾阑:栏杆,由望柱,寻杖,阑版构成。一层阑版为“单勾阑”二层为“重台勾阑”。8.寻杖绞角造:木寻杖在转角处不用望板,相互搭交而又伸出者。 9.寻杖合角造:寻杖止在转角处望而不伸出。 10.坐栏:石栏形体往往低而宽,眼沿桥侧或月台边布置。 11.鹅颈椅:近水的厅,轩,亭等常在临水方面设置木质曲栏的座椅。 12.开间(面阔):木构建筑正面两檐柱间的水平距离,各开间之和为“通面阔”中间 一间为“明间”左右侧为“次间”再外为“梢间”,最外的称为 “尽间”,九间以上增加次间的间数。 13.步:屋架上的“檩”与檩中心线面的水平距离为步,各步的距离的总和与侧面各开间宽度总和为“通进深”,若有斗拱,则按照前后挑檐檩中心线间水平距离计算。 14.举势:屋面坡度。 15.举架(举折):举,是屋架的高度,常按建筑的进深与屋面材料而定。折,是计算屋架举高时,由于各檩升高的幅度不一致,求得的屋面横断面的坡度不 是一根直线,而是若干折线组成。 15.1举折(宋):先按照房屋进深,定屋面坡度,将脊傅“举”到额定的高度,然后从 上而下,逐架“折”下来,求得各架傅的高度,形成曲线和曲面。 15.2举架(清):从最下一架起,先用比较缓和的坡度,向上逐架增加斜坡的陡峭度。 因此,最后“举”到多高,仿佛是“偶然”的结果。 16升起:宋,辽建筑的檐柱由当心间向两端升高,因此檐口呈一条缓和的曲线。 17.侧脚:宋代建筑规定外檐柱在前后檐向内倾斜住高的千分之十,在两山向内倾斜柱高的千分之八,而角柱在两个方向都倾斜。 18.都柱:秦汉宫室遗址与崖墓中,有的平面中央仅设一根柱子。 19.金厢斗底槽:内外两圈柱。见佛光寺大殿 20.单槽:内柱将平面划分为大小不等的两个区域。(山西晋祠圣母殿) 21.双槽:内柱将平面划分为大小不等的三个区域(唐大明宫含元殿,北京故宫太和殿)22.分心槽:用中柱一列将平面等分(河北蓟县独乐寺山门)23移柱法:宋辽元金, 常将若干内柱移位,或减少部分内柱(减柱法) 24.副阶周匝:建筑主体从外到内另外加一圈回廊的,在早商建筑中已经出现,应用于 比较隆重的建筑。 25.额枋(阑额):柱子上端联系与承重的构件。有时两根叠用,上面的清谓之大额枋,下面的叫小额枋(由额),二者用垫板(额垫板)传于内柱间的叫 内额,位于地脚处的叫地袱. 26.平板枋:(普柏枋)位于阑额之上,是承托斗拱的部件 27.雀替:是置于梁枋下与柱子相交的短木,可以缩短梁枋的净跨距离。可以用于柱间的花

中国古建筑名词解释

都料,汉唐时期,掌握设计与施工的技术人员称作"都料",“都料”专业技术熟练,专门从事公 私房设计与现场指挥,并以此为生。一般房屋都在墙上画图后按图施工。房屋建成后还要在梁上记下他的名字。"都料"的名称直到元朝仍在沿用。 斗拱中国传统木构架体系建筑中独有的构件。用于柱顶、额枋和屋檐或构架间,宋《营造法式》 中称为铺作,清工部《工程做法》中称斗科,通称为斗拱。斗是斗形木垫块,拱是弓形的短木。拱架在斗上,向外挑出,拱端之上再安斗,这样逐层纵横交错叠加,形成上大下小的托架。斗拱最初孤立地置于柱上或挑梁外端,分别起传递梁的荷载于柱身和支承屋檐重量以增加出檐深度的作用。唐宋时,它同梁、枋结合为一体,除上述功能外,还成为保持木构架整体性的结构层的一部分。明清以后,斗拱的结构作用蜕化,成了在柱网和屋顶构架间主要起装饰作用的构件。 瓦当,俗称瓦头,是古建筑的构件,屋檐最前端的一片瓦为瓦当,瓦面上带著有花纹垂挂圆型的 挡片,起着保护木制飞檐和美化屋面轮廓的作用。不同历史时期的瓦当,有着不同的特点。秦瓦当纹饰取材广泛,图案写实,简明生动。这时的瓦当纹饰以动物形象居多,有鹿、四神、鸿雁、鱼及变化的云纹。汉代瓦当在工艺上达到顶峰。纹饰题材有四神、翼虎、鸟兽、文字等。出现了以瓦当心乳钉分隔画面的布局形式。魏晋南北朝时期的瓦当当面较小,纹饰以卷云纹为主,文字瓦当锐减。在唐代,莲花纹瓦当最常见,文字瓦当几乎绝迹。宋代开始用兽面纹瓦当,明清多用蟠龙纹瓦当。 瓦肆,瓦肆是随着宋代市民阶层的形成而兴起的一种游乐商业集散场所。瓦肆又称“瓦舍”、“瓦子”,“瓦”。取名“瓦舍”,是勾画其特征,与建筑无关。 封泥,又叫做“泥封”,它不是印章,而是古代用印的遗迹──盖有古代印章的干燥坚硬的泥团 ──保留下来的珍贵实物。由于原印是阴文,钤在泥上便成了阳文,其边为泥面,所以形成四周不等的宽边。封泥的使用自战国直至汉魏,直到晋以后纸张、绢帛逐渐代替了竹木简书信的来往,改用红色或其他颜色的印色印在书牍上,才有可能不使用封泥。后世的篆刻家从这些珍贵的封泥拓片中得到借鉴,用以入印,从而扩大了篆刻艺术取法的范围。 明器,专门为随葬而制作的器物。又称冥器。一般用陶瓷木石制作,也有金属或纸制的。除日 用器物的仿制品外,还有人物、畜禽的偶像及车船、建筑物、工具、兵器、家具的模型。在中国,从新石器时代起即随葬明器。明器是考察古代生活和雕塑艺术的有价值的考古实物。 礼器,中国古代贵族在举行祭祀、宴飨、征伐及丧葬等礼仪活动中使用的器物。用来表明使用者 的身份、等级与权力。商周青铜礼器又泛称彝器。考古发现表明,我国最早的礼器出现在夏商周时期,主要以青铜制品为主。 山节藻棁shān jié zǎo zhuō古代天子的庙饰。山节,刻成山形的斗拱;藻棁,画有藻文的梁上 短柱。后用以形容居处豪华奢侈,越等僭礼。 丹楹刻桷dān yíng kè jué楹:房屋的柱子;桷:方形的椽子。柱子漆成红色,椽子雕着花纹。 形容建筑精巧华丽。

中国古建筑的木结构构件详解

中国古建筑的木结构|构件详解 中国传统古建筑结构复杂,这套木结构建筑扫盲图依照北宋李诫所着《营造法式》标注,结构各构件位置及名称一目了然,值得收藏。 解释下四椽栿,栿就是梁,建筑的纵向主要承重构件,栿上面横向的构件是槫,现在称为檩条,槫上面纵向搭的小木棍是椽,两条槫之间的椽子称为一架椽,照片中这条栿托了四架椽子,称为四椽栿。同理托六架椽子的就是六椽栿。(山西芮城广仁王庙正殿)

还是刚才那梁架,主要构件的名称都标了出来,大家可以按图索骥。各代在构件的样式和使用上会有区别,这些区别是根据建筑形式断代的主要依据,但整体构架千年没变。(山西芮城广仁王庙正殿)脊槫:屋架最高处的槫,位于正脊下叉手:脊槫两侧,平梁之上的斜撑平梁:又称平栿,梁架结构里最上层的梁,长两椽,其上蜀柱、叉手承托脊槫(山西芮城广仁王庙正殿)

这是一张六椽栿的结构图,六椽栿即托六架椽的梁。六椽栿以上用平梁和劄牵错落搭配,托举出房子的山间尖,早期木结构中用六椽檐栿通搭的实例很少,这个梁架结构来自山西平顺淳化寺正殿。劄牵:长一椽的梁 古建筑的梁架结构有多种组合,这也是一座六椽檐栿通搭的建筑,结构与上图有很大不同,六椽栿上用四椽栿,四椽栿上用平梁(两

椽),逐层递减,形成中国式房屋的山尖。(山西泽州西四义普觉寺) 阑额是柱头间的联系构件,安装于柱头,上皮与柱齐平,有些建筑柱子最下端也有一道这样的联系构件,称为“地栿”。普拍方安装于柱头阑额之上,压于栌枓之下。普拍方与阑额的断面呈“T”字形。早期建筑一般不用普拍方,现存十几座唐和五代建筑中只有平顺大云院弥陀殿使用了普拍方,宋以后开始应用广泛。(山西沁县大云院正殿)

仿古建筑营造法-----名词解释.

营造法-----名词解释 1.须弥座:由佛座演变而来,形体复杂。一般用于高级建筑。开始形式简单,由数道直线叠涩与较高束腰组成,没有多少装饰,且对称布置。后来逐渐出现了莲瓣,卷纹饰,力神。角柱,间柱等,造型日益复杂。 2.阶级踏步:在踏的两旁置垂带石的踏道。 3.如意踏步:是不用垂带石只用踏跺的做法,一般用于住宅或园林。形式自由,有的将踏面自下而上逐层缩小,或用天然石堆砌成规则形状。 4.礓蹉(慢道):是在斜道上用砖石露棱堆砌,可以防滑,一般用作室外。 5.斜道(辇道或御路):是倾度平缓用以行车的坡道,常与踏跺组合在一起。 6.土戚:阶级形踏跺 7.勾阑:栏杆,由望柱,寻杖,阑版构成。一层阑版为“单勾阑”二层为“重台勾阑”。 8寻杖绞角造:木寻杖在转角处不用望板,相互搭交而又伸出者。 9寻杖合角造:寻杖止在转角处望而不伸出。 10坐栏:石栏形体往往低而宽,眼沿桥侧或月台边布置。 11鹅颈椅:近水的厅,轩,亭等常在临水方面设置木质曲栏的座椅。 12开间(面阔):木构建筑正面两檐柱间的水平距离,各开间之和为“通面阔”中间一间为“明间”左右侧为“次间”再外为“梢间”,最外的称为“尽间”,九间以上增加次间的间数。 13步:屋架上的“檩”与檩中心线面的水平距离为步,各步的距离的总和与侧面各开间宽度总和为“通进深”,若有斗拱,则按照前后挑檐檩中心线间水平距离计算。 14举势:屋面坡度。 15举架(举折):举,是屋架的高度,常按建筑的进深与屋面材料而定。折,是计算屋架举高时,由于各檩升高的幅度不一致,求得的屋面横断面的坡度不是一根直线,而是若干折线组成。15.1举折(宋):先按照房屋进深,定屋面坡度,将脊傅“举”到额定的高度,然后从上而下,逐架“折”下来,求得各架傅的高度,形成曲线和曲面。 15.2举架(清):从最下一架起,先用比较缓和的坡度,向上逐架增加斜坡的陡峭度。因此,最后“举”到多高,仿佛是“偶然”的结果。 16升起:宋,辽建筑的檐柱由当心间向两端升高,因此檐口呈一条缓和的曲线。 17侧脚:宋代建筑规定外檐柱在前后檐向内倾斜住高的千分之十,在两山向内倾斜柱高的千分之八,而角柱在两个方向都倾斜。 18都柱:秦汉宫室遗址与崖墓中,有的平面中央仅设一根柱子。 19金厢斗底槽:内外两圈柱。见佛光寺大殿 20单槽:内柱将平面划分为大小不等的两个区域。(山西晋祠圣母殿) 21双槽:内柱将平面划分为大小不等的三个区域(唐大明宫含元殿,北京故宫太和殿) 22分心槽:用中柱一列将平面等分(河北蓟县独乐寺山门) 23移柱法:宋辽元金,常将若干内柱移位,或减少部分内柱(减柱法) 24副阶周匝:建筑主体从外到内另外加一圈回廊的,在早商建筑中已经出现,应用与比较隆重的建筑。 25额枋(阑额):柱子上端联系与承重的构件。有时两根叠用,上面的清谓之大额枋,下面的叫小额枋(由额),二者用垫板(额垫板)传于内柱间的叫内额,位于地脚处的叫地袱. 26平板枋:(普柏枋)位于阑额之上,是承托斗拱的部件

中国古建筑术语解释及结构图样

中国古建筑术语解释及结构图样 斗拱:斗拱,是中国古代建筑上特有的构件,是由方形的斗、升、拱、翘、昂组成。它的产生和发展有着非常悠久的历史。从两千多年前战国时代采桑猎壶上的建筑花纹图案,以及汉代保存下来的墓阙、壁画上,都可以看到早期斗拱的形象。按使用部位分,它可以分为内檐斗拱、外檐斗拱、平座斗拱。外檐斗拱中,又可分为柱头科斗拱(用于柱头位置上的斗拱)、角科斗拱(用于殿堂角上的斗拱)和平身科头拱。斗拱在中国古建筑中起着十分重要的作用,主要有三个方面: 一、它位于柱与梁之间,由屋面和上层构架传下来的荷载,要通过斗拱传给柱子,再由柱传到基础,因此,它起着承上启下,传递荷载的作用。 二、它向外出挑,可把最外层的桁檀挑出一定距离,使建筑物出檐更加深远,造形更加优美、壮观。三、它构造精巧,造形美观,如盆景,似花兰,又是很好的装饰性构件。举架:中国古代建筑中确定屋顶曲面曲度的方法。古代建筑梁架层叠加高时,用举架方法使屋顶的坡度越往上越陡,呈凹曲面,以利于屋面排水和檐下采光。在北方宫式建筑中,规定各种大小建筑的檐步架都是五架(即步架举高和步架长度之比等于5∶10),飞椽为三五举,其余各步架之间的举高,

取决于房屋的大小和檩数的多少。采用举架方法建造的屋顶在古代建筑中独树一帜。 庑殿:中国古代建筑中的一种形式,是中国古代建筑中至高无上的建筑形式。在封建社会,庑殿建筑实际上已经成为皇家建筑之外,其它官府、衙属、商埠、民宅等等,是绝不允许采用庑殿这种建筑形式的。庑殿建筑的这种特殊政治地位决定了它用材硕大、体量雄伟、装饰华贵富丽,具有较高的文物价值和艺术价值。庑殿建筑屋面有四大坡,前后坡屋面相交形成一条正脊,两山屋面与前后屋面相交形成四条垂脊,故庑殿又称四阿殿、五脊殿。唐代以前,正脊短小,四面坡深,明代以后正脊加长。悬山:屋面两坡五脊,一条正脊,四条垂脊。正脊两端伸出山墙,与脊头平齐顺垂脊修造外沿以保护檀头不受风雨的侵蚀。(屋面双坡,两侧伸出山墙之外。屋面上有一条正脊和四条垂脊,又称挑山顶。) 歇山式:是紧随其后的高级的屋顶形式。这样的屋顶也好辨认,从侧面看,向下的两条脊好像是在半路上歇了一下,然后就改变了方向,折向另一个方向延伸出去了,所以侧面的上半部形成了一个类似三角形的样子。歇山式的屋檐也分单檐和重檐,达官贵人的府邸和重要的建筑物多采用这种屋顶形式。

中国古建筑术语解释及结构图样

中国古建筑术语解释及结构图样 斗拱:斗拱,就是中国古代建筑上特有的构件,就是由方形的斗、升、拱、翘、昂组成。它的产生与发展有着非常悠久的历史。从两千多年前战国时代采桑猎壶上的建筑花纹图案,以及汉代保存下来的墓阙、壁画上,都可以瞧到早期斗拱的形象。按使用部位分,它可以分为内檐斗拱、外檐斗拱、平座斗拱。外檐斗拱中,又可分为柱头科斗拱(用于柱头位置上的斗拱)、角科斗拱(用于殿堂角上的斗拱)与平身科头拱。斗拱在中国古建筑中起着十分重要的作用,主要有三个方面: 一、它位于柱与梁之间,由屋面与上层构架传下来的荷载,要通过斗拱传给柱子,再由柱传到基础,因此,它起着承上启下,传递荷载的作用。 二、它向外出挑,可把最外层的桁檀挑出一定距离,使建筑物出檐更加深远,造形更加优美、壮观。三、它构造精巧,造形美观,如盆景,似花兰,又就是很好的装饰性构件。举架:中国古代建筑中确定屋顶曲面曲度的方法。古代建筑梁架层叠加高时,用举架方法使屋顶的坡度越往上越陡,呈凹曲面,以利于屋面排水与檐下采光。在北方宫式建筑中,规定各种大小建筑的檐步架都就是五架(即步架举高与步架长度之比等于5∶10) ,飞椽为三五举,其余各步架之间的举高,取决于房屋的大小与檩数的多少。采用举架方法建造的屋顶在古代建筑中独树一帜。

庑殿: 中国古代建筑中的一种形式,就是中国古代建筑中至高无上的建筑形式。在封建社会,庑殿建筑实际上已经成为皇家建筑之外,其它官府、衙属、商埠、民宅等等,就是绝不允许采用庑殿这种建筑形式的。庑殿建筑的这种特殊政治地位决定了它用材硕大、体量雄伟、装饰华贵富丽,具有较高的文物价值与艺术价值。庑殿建筑屋面有四大坡,前后坡屋面相交形成一条正脊,两山屋面与前后屋面相交形成四条垂脊,故庑殿又称四阿殿、五脊殿。唐代以前,正脊短小,四面坡深,明代以后正脊加长。悬山:屋面两坡五脊,一条正脊,四条垂脊。正脊两端伸出山墙,与脊头平齐顺垂脊修造外沿以保护檀头不受风雨的侵蚀。(屋面双坡,两侧伸出山墙之外。屋面上有一条正脊与四条垂脊,又称挑山顶。) 歇山式:就是紧随其后的高级的屋顶形式。这样的屋顶也好辨认,从侧面瞧,向下的两条脊好像就是在半路上歇了一下,然后就改变了方向,折向另一个方向延伸出去了,所以侧面的上半部形成了一个类似三角形的样子。歇山式的屋檐也分单檐与重檐,达官贵人的府邸与重要的建筑物多采用这种屋顶形式。 攒尖顶:就是圆形与正多边形建筑的屋顶造型。除圆形攒尖顶无脊外,屋脊自屋面与各角中心屋顶汇聚,脊间坡面略呈弧形。江南各式屋顶的屋檐与屋角的起翘都大于北方,然以攒尖顶最为悬殊,有飞檐之称。这种形状既易雨水的排泄,又有轻

古建筑之名词解释

古建筑之名词解释 对大家做古建筑时候应该比较有帮助。呵呵。 清式建筑木作工程名词汇释 1 通则 明间建筑物居中的开间。 梢间建筑物两端头的开间。 次间建筑物明间和开间之间的开间。如有多次间可分为一次间、二次间、三次间等。檐面平面呈矩形的建筑物,短边方向称山面。面阔又称面宽,建筑物面宽方向相邻两柱间的轴线距离。 通面阔建筑物两尽端柱间轴线距离。 进深垂直于建筑物面宽方向的平面尺寸称为进深。 通进深建筑物侧面(进深方向)两尽端柱间的轴线尺寸。 柱高木柱从台明上皮至柱头的高度。明清建筑中所指柱高通常指檐柱高。在带斗拱的清式建筑中,柱高包含斗拱及平板枋之高。 柱径柱子根部的直径(若为方柱则指柱根部的看面尺寸)。 步架相邻两檩间轴线的水平距离。 举高相邻两檩轴心的垂直距离。 举架坡屋顶屋面的相邻两檩,上面一檩比下面一檩抬起的高度。 上出建筑物檐口自檐柱轴线相外挑出的水平长度。带斗拱的建筑,上出是由斗拱出踩和檐椽飞椽挑出两部分组成。 下出台明(台基露出的地面部分)由檐柱中线向外延展出的部分称台明出沿,又称下出。出水建筑物的上檐出又称出水。 回水建筑物的上出大于下出,上出与下出之差称为回水。 收分中国清代建筑柱子直径下大上小,以柱根部分直径为基数,按柱高的1/100或一定比例减小柱径,称为收分。 侧脚柱头位置不动,柱脚按一定尺度向外侧移出,造成柱头略向内侧斜,称为侧脚。清代建筑仅檐柱有侧脚,明代以前建筑里圈柱也有侧脚。柱侧脚有利于建筑物稳定。斗口斗拱最下层的坐斗(大斗)面宽方向的刻口称斗口。在清式建筑体系中,斗口是最基本的建筑模数之一,凡带斗拱的建筑,所有的构件、部位均与斗口有倍分关系。硬山建筑屋面既有前后两坡,两侧山墙与屋面相交,并与檩木梁架全部封砌在山墙内的建筑,称为硬山建筑。 悬山建筑屋面有前后两坡,屋面两端悬挑于山墙或山面梁架之间的建筑,称为悬山式建筑。悬山又称挑山。 庑殿建筑屋面有四坡并有正脊的建筑称庑殿建筑,庑殿又称四阿殿、五脊殿,是古建筑屋顶的最高型制。 歇山建筑由悬山屋顶和庑殿屋顶组合形成的一种屋顶形式。歇山建筑又称九脊殿,型制等级仅次于庑殿建筑。 攒尖建筑建筑物的若干坡屋面在顶部交汇成一点形成尖顶,称为攒尖建筑。攒尖建筑平面为正多边形,如正三边形、正四边形、正五边形、正六边形、正八边形、圆形等。 复合建筑由两种或两种以上的建筑形式,或由一种建筑形式的不同

中国古建筑构造解释(详细!)

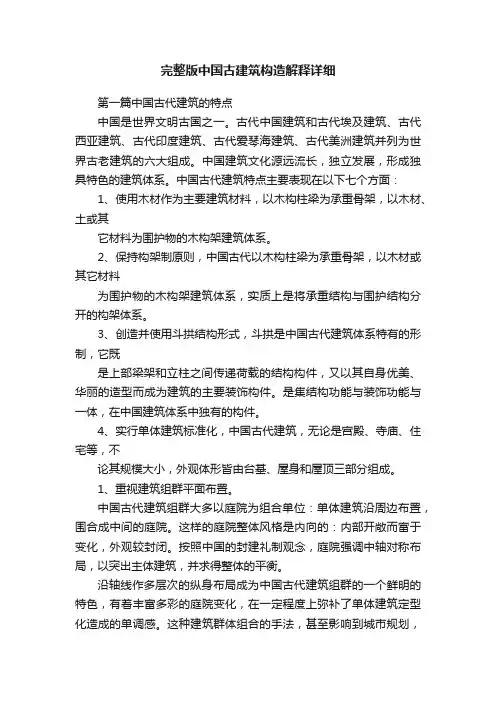

第一篇中国古代建筑的特点 中国是世界文明古国之一。古代中国建筑和古代埃及建筑、古代西亚建筑、古代印度建筑、古代爱琴海建筑、古代美洲建筑并列为世界古老建筑的六大组成。中国建筑文化源远流长,独立发展,形成独具特色的建筑体系。中国古代建筑特点主要表现在以下七个方面: 1、使用木材作为主要建筑材料,以木构柱梁为承重骨架,以木材、土或其它材料为围护物的木构架建筑体系。 2、保持构架制原则,中国古代以木构柱梁为承重骨架,以木材或其它材料为围护物的木构架建筑体系,实质上是将承重结构与围护结构分开的构架体系。 3、创造并使用斗拱结构形式,斗拱是中国古代建筑体系特有的形制,它既是上部梁架和立柱之间传递荷载的结构构件,又以其自身优美、华丽的造型而成为建筑的主要装饰构件。是集结构功能与装饰功能与一体,在中国建筑体系中独有的构件。 4、实行单体建筑标准化,中国古代建筑,无论是宫殿、寺庙、住宅等,不论其规模大小,外观体形皆由台基、屋身和屋顶三部分组成。 5、重视建筑组群平面布置。 中国古代建筑组群大多以庭院为组合单位:单体建筑沿周边布置,围合成中间的庭院。这样的庭院整体风格是内向的:内部开敞而富于变化,外观较封闭。按照中国的封建礼制观念,庭院强调中轴对称布局,以突出主体建筑,并求得整体的平衡。 沿轴线作多层次的纵身布局成为中国古代建筑组群的一个鲜明的特色,有着丰富多彩的庭院变化,在一定程度上弥补了单体建筑定型化造成的单调感。这种建筑群体组合的手法,甚至影响到城市规划,并取得辉煌的成就。 只有园林建筑是个例外。中国园林建筑以“师法自然”为原则,极尽自由灵活之能事,与欧洲的几何图案式的园林建筑布局绝然不同。 6、灵活安排空间布局。 构架式的结构为室内空间的灵活布局创造了条件。中国古代建筑中,常用多种多样的罩、挂落、隔扇、屏等自由灵活地分隔室内空间。 7、运用色彩装饰手段。 木构架的一个突出缺点是易腐、易燃。为了保护木材,表面需加油漆,在长期的发展演变中,中国古代建筑形成独具特色的彩画制度,令世人叹为观止。 中国古代建筑的主要类型与型制 一、中国古代建筑木构架的主要形式 (一)、抬梁式构架(又称“叠梁式”) 抬梁式构架是在台基上立柱,柱上沿房屋进深方向架梁,梁上立短小的矮柱,矮柱上再架短一些的梁,如此叠置若干层,再最上层架上立脊瓜柱,这就是一组梁架。
