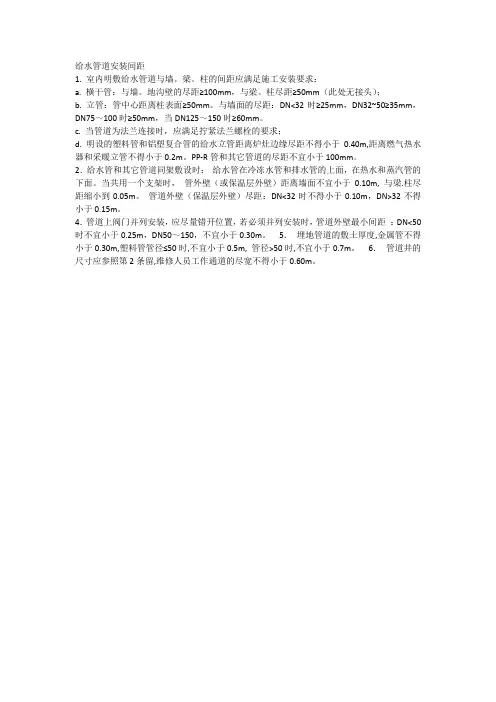

给水管道安装间距
1.室内明敷给水管道与墙。梁。柱的间距应满足施工安装要求：
a.横干管：与墙。地沟壁的尽距≥100mm，与梁。柱尽距≥50mm（此处无接头）；
b.立管：管中心距离柱表面≥50mm。与墙面的尽距：DN<32时≥25mm，DN32~50≥35mm，
DN75～100时≥50mm，当DN125～150时≥60mm。
c.当管道为法兰连接时，应满足拧紧法兰螺栓的要求；
d.明设的塑料管和铝塑复合管的给水立管距离炉灶边缘尽距不得小于,距离燃气热水
器和采暖立管不得小于。PP-R管和其它管道的尽距不宜小于100mm。
2．给水管和其它管道同架敷设时：
给水管在冷冻水管和排水管的上面，在热水和蒸汽管的下面。当共用一个支架时，
管外壁（或保温层外壁）距离墙面不宜小于, 与梁.柱尽距缩小到。
管道外壁（保温层外壁）尽距：DN<32时不得小于，DN>32不得小于。
4．管道上阀门并列安装，应尽量错开位置，若必须并列安装时，管道外壁最小间距：DN<50时不宜小于，DN50～150，不宜小于。
5．埋地管道的敷土厚度,金属管不得小于,塑料管管径≤50时,不宜小于, 管径>50时,不宜小于。
6．管道井的尺寸应参照第2条留,维修人员工作通道的尽宽不得小于。
7．塑料管道穿越楼板需予留套管，
