第五节工业管道安装工程
工业管道又可细分为工艺管道和动力管道两种。
工艺管道一般是指直接为产品生产输送主要物料（介质）的管道，又称为物料管道；动力管道是指为生产设备输送动力媒介质的管道。
一、热力管道系统
热力管道是输送蒸汽或过热水等热能介质的管道。
（一）热力管过敷设形式
1、布置形式
热力管道的平面布置主要有枝状和环状两类。
2、敷设方式
（1）架空敷设。不受地下水位的影响，运行时维修、检查方便，适用于地下水位较高、地质不适宜地下敷设或为了地下敷设必须进行大量土石方工程的地区，是一种比较经济的敷设形式。其缺点是占地面积大，管道热损失大。
架空敷设按支架高度和不同，可分为低支架、中支架和高支架三种敷设形式。
低支架敷设时，管道保温层外壳距地面的净高不宜小于0．3m；中支架敷设时，其距离一般为2．0－4．0m；高支架敷设时，应不低于4．5 m。
例：热力管道敷设中，架空敷设按支架高度分可分为（）。
A、低支架
B、中支架
C、高支架
D、无支架
E、吊架
答案：ABC
（2）地沟敷设。地沟敷设分为通行地沟、半通行地沟和不通行地沟三种敷设形式。
1）通行地沟敷设。当热力管道通过不允许开挖的路面处时；热力管道数量多或管径较大；地沟内任一侧管道垂直排列宽度超过1．5m时，采用通行地沟敷设。通行地沟净高不应低于1．8m，通道宽度不应小于0．7m。
2）半通行地沟敷设。当热力管道通过的地面不允许开挖，且采用架空敷设不合理时；或管子数量较多，采用不通行地沟管道单排水平布置的沟宽受到限制时，可采用半通行地沟敷设。
3）不通行地沟敷设。管道数量少、管径较小、距离较短，以及维修工作量不大时，宜采用不通行地沟敷设。不通行地沟内管道一般采用单排水平敷设。
（3）直接埋地敷设。热力管道在土壤腐蚀性小、地下水位低（低于管道保温层底部0．5m以上）、土壤具有良好渗水性以及不受腐蚀性液体侵入的地区，可采用直接埋地敷设。
（二）热膨胀的补偿
1、自然补偿
自然补偿是利用管路几何形状所具有的弹性，来吸收热变形。
自然补偿器分为L形和Z形两种，安装时应正确确定弯管两端固定支架的位
置。
例：利用管路几何形状所具有的弹性，来吸收热变形的补偿形式是（）。
A、自然补偿
B、方形补偿器
C、填料式补偿器
D、波形补偿器
答案：A
2、人工补偿
人工补偿是利用管道补偿器来吸收热变形的补偿方式，常用的有方形补偿器、填料式补偿器、波形补偿器等。
填料式补偿器又称套筒式补偿器，主要由三部分组成：带底脚的套筒、插管和填料函。这种补偿器主要用在安装方形补偿器时空间不够的场合。
在热力管道上，波形补偿器只用于管径较大（300mm以上）、压力较低的（0．6MPa）的场合。它的优点是结构紧凑，只发生轴向变形，与方形补偿器相比占据空间位置小。缺点是制造比较困难，耐压低，补偿能力小，轴向推力大。
例：水平热力管道变径时应采用（）连接。
A、偏心导径管
B、法兰
C、卡套
D、螺栓
答案：A
例：补偿管道热伸长技术措施有自然伸长补偿和伸缩的补偿。对室内热水供应管道长度超过（）时，一般应设套管伸缩器或方形补偿器。
A、20 m
B、40 m
C、80 m
D、100 m
答案：B
例：人工补偿是利用管道补偿器来吸收热变形的补偿方式，常用的有（）。
A、自然补偿
B、方形补偿器
C、填料式补偿器
D、波形补偿器
E、弯头
答案：BCD
（三）热力管道的安装
管道安装
（l）蒸汽支管应从主管上方或侧面接出，热水管应从主管下部或侧面接出。不同压力的疏水管不能接人同一管道内。
（2）直接埋地管道穿越铁路、公路时管顶距铁路轨面不小于1．2m，距道路路面不小于0．7m，并应加设套管，套管伸出铁路路基和道路边缘不应小于1m。
例：直接埋地管道穿越铁路、公路时交角应不小于（）。
A、30度
B、45度
C、60度
D、75度
答案：B
二、压缩空气管道系统
自然界的空气经空气压缩机压缩后产生的空气称为压缩空气。
（一）压缩空气站的组成
1、压缩空气站工艺生产流程
压缩空气的生产过程主要包括空气的过滤、空气的压缩、空气的冷却及油和水分的排除、空气的贮存与输送等程序。
2、压缩空气站设备
（1）空气压缩机。在一般的压缩空气站中，最广泛采用的是活塞式空气压缩机。在大型压缩空气站中，较多采用离心式或轴流式空气压缩机。
例：在一般的压缩空气站中，最广泛采用的是（）。
A、活塞式空气压缩机
B、离心式空气压缩机
C、轴流式空气压缩机
D、旋涡式空气压缩机
答案：A
（2）空气过滤器。应用较广的有金属阿空气过滤器、填充纤维空气过滤器、自动浸油空气过滤器和袋式过滤器等。
（3）后冷却器。常用的后冷却器有列管式、散热片式、套管式等。
（4）贮气罐。
（5）油水分离器。油水分离器常用的有环形回转式、撞击折回式和离心旋转式三种结构形式。
（6）空气干燥器。目前常用的压缩空气干燥方法有吸附法和冷冻法。
例：空气压缩机中，常用的后冷却器有（）等。
A、对流式
B、列管式
C、散热片式
D、套管式
E、风冷式
答案：BCD
3、压缩空气站管路系统
压缩空气站的管路系统为：空气管路、冷却水管路、油水吹除管路、负荷调节管路以及放散管路等。
（二）车间压缩空气管路的敷设
车间压缩空气管路分总管、干管和支立管。
车间压缩空气管路可采用架空敷设、地沟敷设、埋地敷设或架空、埋地相结合的敷设方式。为便于管理与维修，应以沿墙或柱子架空敷设为主，架空敷设高度以不妨碍交通为原则，但一般不小于2.5m，并尽量减少对采光的影
响。
（三）压缩空气管道的安装
（1）压缩空气管道一般选用低压流体输送用焊接钢管、低压流体输送
用镀锌钢管及无缝钢管。公称通径小于50mm，可采用螺纹连接，以白漆麻丝或聚四氟乙烯生料带作填料；公称通径大于50mm，宜采用焊接方式连接。
（2）从总管或干管上引出支管时，必须从总管或干管的顶部引出。
（3）管道应按气流方向设置不小于0．002的坡度，干管的终点应设置集水器。
（4）压缩空气管道安装完毕后，应进行强度和严密性试验，试验介质一般为水。
（5）强度及严密性实验合格后进行气密性试验，试验介质为压缩空气或无油压缩空气。
三、夹套管道系统
（一）夹套管的组成
材质采用碳钢或不锈钢，内管的介质为工艺物料介质，外管的介质为蒸汽、热水、冷媒或联苯热载体等。
1、夹套管型式
夹套管的型式有内管焊缝隐蔽型与外露型两类。
2、夹套管分类
夹套管按内管、外管进行分类，夹套管的类别不同，其制作、安装要求也不同。
（二）夹套管制作
夹套管制程序为：
（1）管子、管道附件、阀门及弹簧支吊架检验。
（2）内管预制。
（3）定位板设置。
（4）外管预制。
（三）夹套管安装
（l）夹套管安装应在有关设备、支吊架就位、固定、找平后进行，且夹套管应先于邻近有关的管道的安装。
（2）夹套管上安装的阀门、仪表等应进行强度和密封试验，调试合格。
（3）夹套管的内管管件应使用无缝或压制对接管件，外管可采用压制剖切件。
（4）夹套管焊缝的射线探伤要求应按规定执行。
（5）夹套管的角焊缝和法兰焊缝均需进行着色试验检查。
（6）夹套管的强度和严密性试验，一般采用液压进行，试验介质为洁净水。
（7）气压试验时一般采用无油压缩空气、氮气或其他惰性气体为试验介质。气压强度试验压力为设计压力的1．15倍；真空管道为0．2MPa。气压严密性试验压力按设计压力进行，真空管道不小于0．1MPa。
（8）真空系统在严密性试验合格后，在联动试运转时，还应以设计压力进行真空度试验，时间为24小时，系统增压率不大于5％为合格。
（9）联苯热载体夹套的外管，应用联苯、氨气或压缩空气进行试验，不得用水进行压力试验。
（l0）夹套管安装构成系统后，应进行内、外管的吹扫工作，凡不能参
与吹扫的管道、设备、阀门、仪表等，应拆除或用盲板隔离。内管应用干燥无油压缩空气进行系统吹扫。而蒸汽夹套系统用低压蒸汽吹扫，吹扫顺序为先主管、后支管，最后进入夹套管的环隙。
四、合金钢及有色金属管道系统
（一）合金钢管道安装
1、常用于合金钢管管道的合金钢管钢号
2、合金钢管安装
（1）合金钢管应有材质标记。
（2）合金管道直采用机械方法切断，高压合金钢管道切断后的管段上无钢号者应重新打上原有钢号。
（3）合金钢管道的焊口焊接，底层应采用手工氩弧焊，以确保焊口管道内壁焊肉饱满。光滑、平整，其上各层可用手工电弧焊接成型。合金钢管焊接应进行焊前预热和焊后热处理；焊后热处理应在焊接完毕后立即进行，若不能及时进行热处理的，则应焊接后冷却至300－350℃时进行保温。
（二）不锈钢管道安装
1、不锈钢分类
按其中金相组织分为：奥氏体不锈钢、铁素体不锈钢、马氏体不锈钢；按耐腐蚀性能分为：耐大气腐蚀、耐酸碱腐蚀和耐高温等不锈钢。
2、不锈钢管道安装
（1）不锈钢管及管件在安装前必须进行外观和性能检查。
（2）不锈钢宜采用手工锯条、锯床、砂轮切管机、车床及等离子切割机等进行切割。
（3）不锈钢管坡口宜采用机械、等离子切割机、砂轮机等制出，用等离子切割机加工坡口必须打磨掉表面的热影响层，并保持坡口平整。
（4）不锈钢管焊接一般可采用手工电弧焊及氩弧焊。
（5）焊接前应将坡口两侧20mm范围内的毛刺、污物、杂质清除干净，还应在距焊口4－5mm以外，焊口两侧40－50mm的长度区间内，用非金属片遮住或涂白里粉，防止焊接时的飞溅物飞溅到管壁上。
（6）壁厚大于16mm的管子焊前应预热。焊接后应对焊缝及附近表面进行酸洗及钝化处理。酸洗常用酸液或酸膏酸洗，酸液酸洗又有浸洗和刷洗两种方法。
（7）法兰连接可采用焊接法兰、焊环活套法兰、翻边活套法兰。不锈钢法兰应使用不锈钢螺栓；不锈钢法兰使用的非金属垫片，其氯离子含量不得超过50ppm。
（三）铁及钛合金管道安装
（1）钛及钛合金管的切割应采用机械方法（手工锯、锯床、车床等），切割速度应以低速为宜，以免因高速切割产生的高温使管材表面产生硬化；不宜使用砂轮机切割；不得使用火焰切割。坡口直采用机械方法加工。
（2）钛及钛合金管焊接应采用惰性气体保护焊或真空焊，不能采用氧一乙炔焊或二氧化碳气体保护焊，也不得采用普通手工电弧焊。
（3）由于钛及钛合金为贵重金属，故不采用钛材制作法兰。钛及钛合金管与其他金属管道可采用法兰连接，使用的非金属垫片一般为橡胶垫或塑料垫，并应控制氯离子含量。
（四）铝及铝合金管道安装
l、常用铝及铝合金管最高使用温度不得超过200 ℃；对于有压力的管道，使用温度不得超过160℃。在低温深冷工程的管道中较多采用铝及铝合金管。
2、铝及铝合金管道安装
（1）铝及铝合金管的切割可用手工锯条、机械（锯床、车床等）及砂轮机，不得使用火焰切割；坡口宜采用机械或手工挫加工。
（2）铝及铝合金管连接一般采用焊接和法兰连接，焊接可采用手工钨极氩弧焊、氧一乙炔焊及熔化极半自动氛弧焊；当厚度大于5mm时，焊前应全部或局部预热至150－200℃。
（3）焊接后使焊缝接头在空气中自然冷却；冷却后用60－80 ℃的热水冲洗，并用毛刷或铜刷将焊缝区域内的残渣洗刷于净，然后用30％硝酸溶液洗涤，再用清水冲洗；干燥后如焊缝区域内仍有白色斑点，说明仍有溶剂未清理干净，必须重新处理，直至清除为止。
（4）管道保温时，不得使用石棉绳、石棉板、玻璃棉等带有碱性的材料，应选用中性的保温材料。
（五）铜及铜合金管道安装
1、常用的铜管有紫铜管、黄铜管两种。铜及铜合金通常应用在深冷工程和化工管道上，用作仪表测压管钱或传送有压液体管线，当温度大于250 ℃时不宜在有压力的情况下使用。
2、铜及铜合金管道安装
（1）铜及铜金管的切口可用手工钢锯、砂轮切管机；因管壁较薄且铜管质地较软，制坡口宜采用手工挫；厚壁管可采用机械方法。
（2）铜及铜合金管的连接方式有螺纹连接、焊接（承插焊和对口焊）、法兰连接（焊接法兰、翻边活套法兰和焊环活套法兰）。
（3）黄铜管焊前预热温度为：壁厚为5－10mm，400－500℃；壁厚大于15mm时，550℃；黄铜管采用氧一乙炔焊时，预热宽度以焊口中心为基准，每侧150mm；焊接后，焊缝应进行焊后热处理，其温度为400－450 ℃；软化退火处理为550－600 ℃。热处理应在焊后及时进行。
（六）铸铁管道安装
铸铁管采用承插连接。包括：（l）管口处理。（2）连接材料准备：①油麻；②橡胶圈；③石棉水泥；④自应力水泥；⑤青铅。（3）捻口：①打油麻；
②打橡胶圈；③石棉水泥填料密封；④自应力水泥填料密封；⑤青铅填料密封。（4）养护。
（七）塑料管道安装
1、常用塑料管道。
常用塑料管有硬聚氯乙烯管、聚丙烯管、耐酸酚醛管，工程塑料（ABS）管等。
2、塑料管道安装。
（1）管材检查。
（2）管子切断采用机械方法，一般用粗齿锯条的手工锯或木工锯。管段坡口可用木工挫加工，也可采用机械方法。
（3）塑料管的连接方法有粘接、焊接、法兰连接和螺纹连接
例：聚氯乙烯管道粘接采用（）作为粘结剂。
A、丙酮
B、过氯乙烯清漆
C、聚氯乙烯胶
D、聚丙烯
E、丁烷
答案：BC
（八）衬胶管道安装
1、衬胶管
村胶管是在金属管内部补上橡胶，达到既耐腐蚀，又能满足管内介质温度、压力要求的目的。衬里用橡胶通常采用硬橡胶或半硬橡胶，或采用硬橡胶（半硬橡胶）与软橡胶复合衬里。
衬胶管的使用压力一般低于0.6MPa，真空度不大于0.08MPa（600mmHg）。硬橡胶村里的长期使用温度为0－65℃，短时间加热允许至80℃；半硬橡胶、软橡胶及硬橡胶复合衬里的使用温度为-25－75℃，软橡胶衬里短时间加热允许至100℃。
2、衬胶管道的预制
3、衬胶管道的安装
五、高压管道系统
（一）高压管道的分级及要求
1、高压管道的分级
高压管道是指工作压力为10MPa＜p＜100MPa的管道，对于工作压力＞9刀MPa且工作温度。500℃的蒸汽管道，也可升级为高压管道。
高压管道按压力和温度可分为不同的等级；
（1）按压力分级：按公称压力分为10MPa、15MPa、16MPa、20MPa、25MPa、28MPa、32MPa、42MPa、50MPa、63MPa、80MPa、100MPa等十二个等级，其16MPa、20MPa、32MPa三个等级最常用。
（2）按工作温度分级：可分为I级（-40一200℃）、Ⅱ级（201－400℃）和Ⅲ级（＞401℃）。
2、高压管道应符合的要求
（1）高压钢管的检验。
高压钢管外表面按下列方法探伤：
①公称直径大于6mm的磁性高压钢管采用磁力法。
②非磁性高压钢管，一般采用荧光法或着色法。
（2）高压管螺纹及阀门的检验。
（3）高压管件的选用。高压管件一般采用高压钢管焊制、弯制和缩制。
（二）高压管道加工
合金钢、不锈钢高压管子应采用机械方法切割。
（三）高压管子弯管加工
（l）钢号为15MnV、12CrMo、1Crl8Ni9Ti、Crl8Nil3Mo2Ti的高压管子，应尽量采用冷弯，冷弯后可不进行热处理。
（2）采用热弯时，由于管子加热将引起力学性能的变化，热弯时应遵循相关规定。
高压管子热弯时，不得用煤或焦炭做燃料，应当用木炭做燃料，以免渗
碳。
为了检查高压管在弯曲后是否有损伤。高压管在弯曲和热处理后，应再进行无损探伤。
（四）高压管道安装
高压管道的焊缝坡口应采用机械方法，坡口型式根据壁厚及焊接方法选择V型或U型，当壁厚小于16mm时，采用V型坡口；壁厚为7－34mm时，可采用V型坡口或U型坡口。
高压管道焊接除应符合一般中，低压管道焊接有关要求外，还应满足以下要求：
（1）焊接方法
①15MnV、12CrMo、15CrMo、Cr5Mo高压管子应采用手工电弧焊，当管壁厚不大于6mm时，应采用手工氩弧焊，条件不具备的企业可采用氧一乙炔焊。
②1Crl8Ni9Ti、Crl8Nil3Mo2Ti高压管子应采用手工氩弧焊打底和手工电弧焊盖面成型。
③碳素钢管、合金钢管焊接，为确保底层焊接表面成型光滑平整、焊接质量好，均采用手工氩弧打底，手工电弧焊成型，不锈钢管、钛管采用氟弧焊时，应充氮气保护，以防产生氧化。
（2）焊接工艺要求。
（3）为了保证焊缝质量，高压管子在焊接前一般应进行预热，焊后应进行热处理。
（4）高压管子的焊缝须经外观检查、X射线透视或超声波探伤。
第六节管道系统的试验、吹扫与清洗
一、管道系统的试验
（一）液压试验
液压试验应使用洁净水，当对奥氏体不锈钢管道或对连有奥氏体不锈钢管道或设备的管道进行试验时，水中氯离子含量不得超过25ppm。当采用可燃液体介质进行试验时，其闪点不得低于50℃。
承受内压的地上工业钢管道及有色金属管道的试验压力应为设计压力的1．5倍，埋地钢管道的试验压力应为设计压力的1．5倍，且不得低于
0．4MPa。
对于设计压力大于0．6MPa的天然气管道，应以水为介质进行强度和严密性的试验。
（二）气压试验
（1）承受内压的工业管道系统中的钢管及有色金属的试验压力应为设计压力的1．15倍，真空管道的试验压力应为0．2MPa。当管道的设计压力大于0．6MPa时，必须有设计文件规定或经建设单位同意，方可用气体进行压力试验。
（2）室外燃气管道的压力试验要求。
二、管道系统的吹扫与清洗
（一）吹扫、清洗的方式
管道在压力试验合格后，应按设计或规范要求进行吹扫或清洗工作。管道系统的吹扫。清洗方式有水冲洗、空气吹扫、蒸汽吹扫、化学清洗和油清洗等。
（二）吹洗的一般规定
吹洗方法应根据对管道的使用要求、工作介质及管道内表面的脏污程度确定。公称直径大于或等于600mm的液体或气体管道，宜采用人工清理；公称直径小于600mm的液体管道，宜采用水冲洗；公称直径小于600mm的气体管道，宜采用空气吹扫。蒸汽管道应以蒸汽吹扫，非热力管道不得用蒸汽吹扫。
（三）工业金属管道的吹扫与清洗
1、水冲洗
冲洗用水可根据管道工作介质及材质选用饮用水、工业用水、澄清水或蒸汽冷凝液等，冲洗奥氏体不锈钢管道时，水中氯离子含量不得超
过25ppm。
管道冲洗合格应将水排尽，必要时可用压缩空气或氮气吹干。
2、空气吹扫
吹扫忌油、忌水管道时，气体不得含油或水分。
3、蒸汽吹扫
蒸汽管道应以大流量蒸汽进行吹扫，流速不应低于30m／s。
4、化学清洗
（1）化学清洗液的配方必须经过鉴定。
（2）化学清洗时，操作人员应注意佩带防护用具。
（3）化学清洗合格的管道，当不能及时投人运行时，应进行封闭或充氮保护。
5、油清洗
润滑、密封及控制油管道，应在机械及管道酸洗合格后、系统试运前进行油清洗。不锈钢管道宜先用蒸汽吹净，然后进行油清洗。
一、单选题:
1、负荷调节管路是指从贮气罐到压缩机入口处减荷阀的一段管路。利用从贮气罐返流气体（）的变化，自动关闭或打开减荷阀，控制系统的供气量。
A、速度
B、粘度
C、压力
D、温度
标准答案：C
解析：负荷调节管路是指从贮气罐到压缩机入口处减荷阀的一段管路。利用从贮气罐返流气体压力的变化，自动关闭或打开减荷阀，控制系统的供气
量。
2、压缩空气管道一般选用低压流体输送用焊接钢管、低压流体输送用镀锌钢管及无缝钢管，公称通径大于50mm时，宜采用（）连接。
A、螺纹
B、焊接方式
C、法兰
D、套管
标准答案：B
解析：压缩空气管道公称通径大于50mm时，宜采用焊接方式连接。
3、高压管子热弯时，不得用煤或焦炭做燃料，应当用木炭做燃料，以免（）。
A、腐蚀
B、变形
C、淬火
D、渗碳
标准答案：D
解析：高压管子热弯时，不得用煤或焦炭做燃料，应当用木炭做燃料，以免渗碳。
4、承受内压的工业管道系统中的钢管与有色金属管的试验压力应是计算压力的（）倍。
A、1
B、1.5
C、1.75
D、2
标准答案：B
解析：承受内压的工业管道系统中的钢管与有色金属管的试验压力应是计算压力的1.5倍。
5、采暖工程系统调整，应根据项目特征以（）为计量单位。
A、台
B、个
C、系统
D、组
标准答案：C
解析：采暖工程系统调整，应根据项目特征以系统为计量单位
6、不锈钢管道在油清洗前宜先进行处理的工艺为( )。
A．脱脂B．酸洗C．用蒸汽吹净D．钝化
标准答案：C
解析：不锈钢管道宜先用蒸汽吹净，然后进行油清洗。
7、在工程量清单计价规范中规定，地上引入室内的燃气管道内外界限划分的规定为( )。
A．以外墙皮为界B．以外墙皮1．5m为界
C．以墙中心为界D．以墙外三通为界
标准答案：D
解析：燃气管道室内外界限划分：地下引入室内的管道以室内第一个阀门为界，地上引入室内的管道以墙外三通为界；室外燃气管道与市政燃气管道以两者的碰头点为界。
8、在工程量清单计价规范中规定，工业管道采用低压有缝钢管，其工程内容中不包括( )。
A．套管制作安装B．压力试验C．支架制作安装D．绝热及保护层安
装：
标准答案：C
解析：工业管道采用低压有缝钢管，其工程内容包括：安装；套管制作、安装；压力试验；系统吹扫；系统清洗；脱脂；除锈、刷油、防腐；绝热及保护层
安装、除锈、刷油。9、热力管道管网平面布置成枝状时，其主要缺点是( )。
A．投资大
B．钢材耗量大
C．运行管理不方便
D．没有供热的后备性能
标准答案：D
解析：热力管道的平面布置主要有枝状和网状两种。枝状管网比较简单，造价低，运行管理方便，缺点是没有供热的后备性能，即当网络某处发生故障时，将影响部分用户的供热。然而环状管网的主要优点是具有供热的后备性能，但投资和钢材的消耗量比枝状管网大。10、热力管道系统中减压阀的安装方式为( )。
A．垂直安装在垂直管道上B．水平安装在水平管道上
C．垂直安装在水平管道上D．水平安装在垂直管道上
标准答案：C
解析：减压阀应垂直安装在水平管道上，安装完毕后应根据使用压力调试。
11、不锈钢薄壁管焊接应采用的焊接方法为( )。
A．手工电弧焊B．氩弧焊C．氩电联焊 D.全钨极氩弧焊
标准答案：D
解析：不锈钢管焊接一般可采用手工电弧焊及氩弧焊，但为确保内壁成型平整光滑，薄壁管采用全钨极氩弧焊。
12、压缩空气管道安装完毕后，应进行强度和严密性试验，试验介质一般为( )。
A．水B．空气C．氮气D．无油压缩空气
标准答案：A
解析：压缩空气管道安装完毕后，应进行强度和严密性试验，试验介质一般为水。强度和严密性试验合格后，再进行气密性试验，气密性试验的试验介质为压缩性空气或无油压缩空气。
13、润滑、密封及控制油管道，在系统试运前，应进行油清洗，油清洗工作的正确操作是( )。
A．油温保持在20-30℃范围B．更换滤芯
C．油温保持在10-20℃范围D．油洗完毕充氮保护
标准答案：B
解析：润滑、密封及控制油管道，应在机械及管道酸洗合格后、系统试运前进行油清洗。油清洗应以油循环的方式进行，循环过程中每8小时，—应在
40~70℃范围内反复升降油温2～3次，并及时清洗或更换滤芯；另外，对于不锈钢管道宜先用蒸汽吹净，然后再进行油清洗。
二、多选题:
14、不锈钢管焊接后应对焊缝和附近表面进行处理的方法有( )。
A．脱脂处理B．酸洗处理c．钝化处D．油清洗
标准答案：B, C
解析：不锈钢管道焊接时，要对焊缝和附近表面进行酸洗及钝化处理。酸洗
可以用酸液或酸膏进行，目的是除去因焊接受热而产生的氧化皮；钝化的目的是为了使不锈钢表面产生一层五色致密的氧化薄膜，起到耐腐蚀的作用。
15、高压管道焊接时，可选择的坡口形式有( )。
A．V型B．J型．C．I型D．U型
标准答案：A, D
解析：高压管道的焊接坡口应采用机械方法，坡口形式根据壁厚及焊接方法来选择。当壁厚小于16mm时，采用V型坡口；当壁厚为7~34mm时，可采用V
型坡口或U型坡口。
16、铜和铜合金管用法兰连接的形式有( )。
A．焊接法兰B．螺纹法兰C，翻边活套法兰D．焊环活套法兰
标准答案：A, C, D
解析：铜和铜合金管连接方式有螺纹连接、焊接(承插焊和对口焊)、法兰连接。法兰连接的形式有焊接法兰、翻边活套法兰和焊环活套法兰。
17、填料式补偿器的缺点有( )。
A．补偿能力较小B．轴向推力大
C．易漏水漏汽D．需经常检修和更换填料
标准答案：B, C, D
解析：填料式补偿器又称为套筒式补偿器，它安装方便，占地面积小，流体阻力较小，补偿能力较大。缺点是轴向推力大，易漏水漏汽，需经常检修和更换填料。如管道变形有横向位移时，易造成填料圈卡住。
18、填料式补偿器又称套筒式补偿器，它是由（）三部分组成。
A、带底角的套筒
B、插管
C、填料函
D、密封垫
E、套管
标准答案：A, B, C
解析：填料式补偿器又称套筒式补偿器，它是由带底角的套筒、插管、填料函三部分组成。
19、化学清洗合格的管道，当不能及时投入运行时，应进行（）保护。
A、充氧
B、充氢
C、充氮
D、封闭
E、充压缩空气
标准答案：C, D
解析：化学清洗合格的管道，当不能及时投入运行时，应进行封闭或充氮保护。
20、燃气管道工程量按设计图示管道中心线长度以延长米计算，不扣除（）所占长度。
A、弯头
B、设备
C、阀门
D、燃气表
E、三通
标准答案：A, C, D, E
解析：燃气管道工程量按设计图示管道中心线长度以延长米计算，不扣除管件、阀门、燃气表组成安装等所占长度。
21、管道系统的吹扫、清洗方式有（）。
A、水冲洗
B、空气或蒸汽吹扫
C、化学清洗
D、天然气
E、油清洗
标准答案：A, B, C, E
解析：管道系统的吹扫、清洗方式有水冲洗、空气或蒸汽吹扫、化学清洗或油清洗。
22、使用洁净水对管道系统进行连续冲洗的目的是清除管道内的（）。
A、焊渣
B、油污
C、铁锈
D、水分
E、氧化皮
标准答案：A, C
解析：使用洁净水对管道系统进行连续冲洗的目的是清除管道内的焊渣和铁锈。
23、化学清洗合格的管道，当不能及时投入运行时，应进行（）保护。
A、充氧
B、充氢
C、充氮
D、封闭
E、充压缩空气
标准答案：C, D
解析：化学清洗合格的管道，当不能及时投入运行时，应进行封闭或充氮保护。
24、燃气管道工程量按设计图示管道中心线长度以延长米计算，不扣除（）所占长度。
A、弯头
B、设备
C、阀门
D、燃气表
E、三通
标准答案：A, C, D, E
解析：燃气管道工程量按设计图示管道中心线长度以延长米计算，不扣除管件、阀门、燃气表组成安装等所占长度。
25、管道系统的吹扫、清洗方式有（）。
A、水冲洗
B、空气或蒸汽吹扫
C、化学清洗
D、天然气
E、油清洗
标准答案：A, B, C, E
解析：管道系统的吹扫、清洗方式有水冲洗、空气或蒸汽吹扫、化学清洗或油清洗。
26、10、使用洁净水对管道系统进行连续冲洗的目的是清除管道内的（）。
A、焊渣
B、油污
C、铁锈
D、水分
E、氧化皮
标准答案：A, C
解析：使用洁净水对管道系统进行连续冲洗的目的是清除管道内的焊渣和铁锈。
27、热力管道直接埋地敷设的要求有( )。
A．管子与保温材料之间尽量不留空气间层
B．管道保温结构具有低的导热系数
C．管道保温结构具有高的耐压强度
D．管道保温结构具有良好的防火性能
标准答案：B, C, D
解析：热力管道在土壤腐蚀性小、地下水位低、土壤具有良好渗水性以下及不受腐蚀性液体侵入的地区，可采用直接埋地敷设。

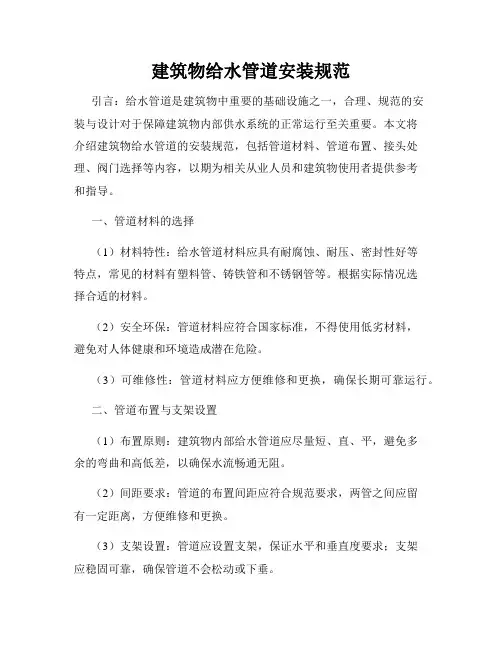

给水管道安装规范
1. 管道工程应根据住户要求安装，完工后必须进行试压，检查合格后，才可进行其他装饰工程。
2. 管道安装必须横平竖直。排水管道必须畅通。
2. 技术要求及验收标准
1. 冷热水管道的位置是左冷右热。
2. 浴缸龙头接头的高度一般应距离浴缸安装后高度150㎜，两接头之间的距离为150㎜±5㎜。
3. 台式洗脸盆进水管接距离地面的高度应为450㎜±20㎜，冷热水管接的间距为100㎜--120㎜。
4. 坐厕进水管接距离地面的高度应为250㎜，与坐厕中心位置的偏差为200㎜。
5. 所有出墙连接设备的管接（内丝直角弯头）必须与墙面垂直。管接安装平面与墙面（含面砖）的伸缩偏差在3---5㎜的范围内。
6. 冲淋龙头接头的高度一般应距离地面800---900㎜，两接头之间的距离为150㎜±10㎜。
7. 热水器（电热水器）进水口前应安装阀门。
8. 明装进水管道必须使用管卡进行固定，管卡间距应不大于600㎜。
9. 金属热水管道应有保温层。
10. 进水管道管径的标准选择，即PPR水管为标称规格D25，金属水管为标称规格D20。
11. 安装浴缸必须要保留检修口，严禁使用塑料软管连接的浴缸落水，浴缸落水口必须对准地面的浴缸下水，并必须作好密封。安装好以后，应经过盛水实验，合格后，才可以封检修口。
12. 水龙头一但安装好以后，严禁对水管道系统进行高压试压，水龙头的最高允许压力为5KG/CM2。
13. 暗埋及明装排水或下水管道一律使用PVC管，不得使用软管，接口处必须密封不渗水。
14. 大容量的用水设备（浴缸、污水盆）排水管的管径应不小于50㎜，普通排水管的管径必须不小于40㎜，排水管的连接处必须牢固，不渗水；排水管与排水口的连接必须密封不渗水。
15. 排水横管（D40㎜—D50㎜）的标准坡度为0.035，最小坡度为0.025，及每米的管道落差最小为25㎜，长度小于1.5㎜，可相应降低标准。
16. 煤气管道应用镀锌铁管；煤气管道不得暗敷，不得穿越卧室，穿越吊平顶内的煤气管道不得有接有，如却需移动表具，应由业主向燃气主管部门提出申请，经同意后方可施工。
17. 竣工及隐蔽工程验收均需要对煤气（天燃气）进行泄露检测。
、煤气管道应沿非燃材料墙面敷设，当与其他管道相遇时，应符合下列要求：
(1)水平平行敷设时，净距不宜小于150mm；
(2)竖向平行敷设时，净距不宜小于100mm，并应位于其他管道的外侧；
(3)交叉敷设时，净距不宜小于50mm。
2、特殊情况室内煤气管道必需穿越浴室、厕所、吊平顶(垂直穿)和客厅时，管道应无接口。
3、室内煤气管不宜穿越水斗下方。当必需穿越时，应加设套管，套管管径应比煤气管管径大二档，煤气管与套管均应无接口，管套两端应伸出水斗侧边20～20mm。
4、煤气管道安装完成后应作严密性试验，试验压力为300mm水柱，3分钟内压力不下降为合格。
5、燃具与电表、电器设备应错位设置，其水平净距不得小于500mm。当无法错位时，应有隔热防护措施。
6、燃具设置部位的墙面，为木质或其他易燃材料时，必须采取防火措施。
7、各类燃具的侧边应与墙、水斗、门框等相隔的距离及燃具与燃具间的距离均不得小于200mm。当两台燃具或一台燃具及水斗成直角布置时，其两侧进离墙之和不得小于1.2m。
第五节工业管道安装工程 工业管道又可细分为工艺管道和动力管道两种。 工艺管道一般是指直接为产品生产输送主要物料（介质）的管道，又称为物料管道；动力管道是指为生产设备输送动力媒介质的管道。 一、热力管道系统 热力管道是输送蒸汽或过热水等热能介质的管道。 （一）热力管过敷设形式 1、布置形式 热力管道的平面布置主要有枝状和环状两类。 2、敷设方式 （1）架空敷设。不受地下水位的影响，运行时维修、检查方便，适用于地下水位较高、地质不适宜地下敷设或为了地下敷设必须进行大量土石方工程的地区，是一种比较经济的敷设形式。其缺点是占地面积大，管道热损失大。 架空敷设按支架高度和不同，可分为低支架、中支架和高支架三种敷设形式。 低支架敷设时，管道保温层外壳距地面的净高不宜小于0．3m；中支架敷设时，其距离一般为2．0－4．0m；高支架敷设时，应不低于4．5 m。 例：热力管道敷设中，架空敷设按支架高度分可分为（）。 A、低支架 B、中支架 C、高支架 D、无支架 E、吊架 答案：ABC （2）地沟敷设。地沟敷设分为通行地沟、半通行地沟和不通行地沟三种敷设形式。 1）通行地沟敷设。当热力管道通过不允许开挖的路面处时；热力管道数量多或管径较大；地沟内任一侧管道垂直排列宽度超过1．5m时，采用通行地沟敷设。通行地沟净高不应低于1．8m，通道宽度不应小于0．7m。 2）半通行地沟敷设。当热力管道通过的地面不允许开挖，且采用架空敷设不合理时；或管子数量较多，采用不通行地沟管道单排水平布置的沟宽受到限制时，可采用半通行地沟敷设。 3）不通行地沟敷设。管道数量少、管径较小、距离较短，以及维修工作量不大时，宜采用不通行地沟敷设。不通行地沟内管道一般采用单排水平敷设。 （3）直接埋地敷设。热力管道在土壤腐蚀性小、地下水位低（低于管道保温层底部0．5m以上）、土壤具有良好渗水性以及不受腐蚀性液体侵入的地区，可采用直接埋地敷设。 （二）热膨胀的补偿 1、自然补偿 自然补偿是利用管路几何形状所具有的弹性，来吸收热变形。 自然补偿器分为L形和Z形两种，安装时应正确确定弯管两端固定支架的位
住宅楼工程 施 工 组 织 设 计 编制单位： 编制人： . . r . .
编制日期： 目录 一、编制依据 (4) 1.1 编制说明 (4) 1.2 编制依据 ..................................................... 错误!未定义书签。 1.3 本工程施工拟依据的标准............................ 错误!未定义书签。 1.4 安全生产和文明施工规程 (5) 二、工程概况 (4) 2.1 建筑概况 (4) 2.2 结构概况 (8) 2.3 设备安装设计要求 (13) 2.4 工程特点 (13) 三、施工总平面布置及管理 (14) 3.1 现场条件说明 (14) 3.2 施工总平面设计说明及依据 (14) 施工总平面布置图 .............................................. 错误!未定义书签。 四、施工管理目标 (20) 4.1 质量目标 (20) 4.2 工期目标 (20) 4.3 安全目标 (20) 4.4 文明施工目标 (21) 4.5 服务目标 (21) 4.6工程管理体系 (21) 五、施工部署 (21) 5.1 施工组织 (21) 5.2 现场准备 (29) 5.3 技术准备 (32) 六、施工现场管理 (40) 6.1 施工设备配置及管理 (40) 6.2 施工材料、构配件管理 (43) 6.3 降低成本措施 (46) 6.4 文明施工措施 (49) . . r . .
七、工程进度计划及工期保证措施 (54) 7.1 施工进度计划综合说明 (54) 7.2 施工进度计划总目标及节点控制目标 (55) 7.3 分段目标控制 (56) 7.4 管理措施 (57) 7.5 实施方案 (62) 施工总进度计划横道图 (65) 八、分部分项工程施工方案 (67) 8.1 分部分项工程主要控制点 (67) 8.2 分项工程施工方案 (69) 九、工程质量保证体系及质量保证措施 (105) 9.1 质量管理体系及控制目标 (106) 9.2 工程质量保证措施 (111) 9.3 成品保护措施 (115) 9.4 本工程关键部位质量控制措施 (121) 9.5 季节性施工措施 (124) 十、安全保证措施 (130) 10.1 安全生产管理体系及安全目标 (130) 10.2 安全保证措施 (133) 10.3 环保卫生及消防保卫措施 (136) 十一、施工配合与协调措施 (147) 11.1 与业主的协调配合 (147) 11.2 与专业施工单位的协调和管理 (147) 11.3 与设计单位的配合 (148) 11.4 与监理工程师的配合 (148) 11.5 与材料分包单位（供应商）的配合 (149) 十二、工程回访与保修 (150) 12.1 工程竣工交付使用后的回访与保修 (150) 12.2 具体保修办法及采取的措施 (151) . . r . .
室外给水管道及设备安装工艺 1适用范围 本工艺标准适用于民用建筑群（小区），工作压力不大于0.6Mpa的室外给水和消防管网的给水铸铁管及镀锌碳素钢管铺设安装。 2施工准备 2.1 材料设备要求 2.1.1 给水铸铁管及管件规格品种应符合设计要求，管壁薄厚均匀，内外光滑整洁，不得有砂眼、裂纹、飞刺和疙瘩。承插口的内外径及管件应造型规矩，并有出厂合格证。 2.1.2 镀锌碳素钢管及管件管壁内外镀锌均匀，无锈蚀。内壁无飞刺，管件无偏扣、乱扣、方扣、丝扣不全、角度不准等现象。 2.1.3 阀门无裂纹，开关灵活严密，铸造规矩，手轮无损坏，并有出厂合格证。 2.1.4 地下消火栓，地下闸阀、水表品种、规格应符合设计要求，并有出厂合格证。 2.1.5 捻口水泥一般采用不小于425#的硅酸盐水泥和膨胀水泥（采用石膏矾土膨胀水泥或硅酸盐膨胀水泥）。水泥必须有出厂合格证。 2.1.6 其它材料：石棉绒、油麻绳、青铅、铅油、麻线、机油、螺栓、螺母、防锈漆等。 2.2 2.2主要机具： 2.2.1 机具：套丝机、砂轮锯、砂轮锯、试压泵等。 2.2.2 工具：手锤、捻凿、钢锯、套丝扳、剁斧、大锤、电气焊工具、倒链、压力案、管钳、大绳、铁锹、铁镐等。 2.2.3 2.2.3其它：水平尺、钢卷尺等。 2.3 作业条件： 2.3.1 管沟平直，管沟深度、宽度符合要求，阀门井、表井垫层，消火栓底座施工完毕。 2.3.2 管沟沟底夯实，沟内无障碍物。且应有防塌方措施。 2.3.3 管沟两侧不得堆放施工材料和其安物品。 3 操作工艺 3.1 3.1工艺流程： 安装准备→清扫管膛→管材、管件、阀门、消火栓等就位→ 管道连接→灰口养护→水压试验→管道冲洗 3.2 根据施工图检查管沟坐标、深度、平直程度、沟底管基密实度是否符合要求。 3.3 管道承口内部及插口外部飞刺、铸砂等应预先铲掉，沥青漆用喷灯或气焊烤掉，再用钢丝刷除去污
室内给排水施工工艺 一、PPR管给水系统安装工艺 本安装工艺适用于室内PPR管给水系统安装工程。 1、材料性能要求 (1)、给水管及与之相应管件的品种、规格、型号、数量、外观及制作质量必须符合设计要求，并附有产品说明书和质量合格证书、包装完好，表面无划痕及外力冲击破损。 (2)、阀门安装前应做强度和严密性试验。试验应在每批(同牌号、同型号、同规格)数量中抽查10%，且不少于一个。对于安装在主干管上起切断作用的闭路阀门，应逐个做强度和严密性试验。 (3)、水表的规格应符合设计要求，热水系统选用符合温度要求的热水表，表壳铸造无砂眼、裂纹，表玻璃无损坏，铅封完整，有出厂合格证。所有进场材料不合格的不得入库，入库的合格材料保管应分类挂牌堆放。 2、施工工具与机具 (1)、砂轮切割机、手电钻、台钻、电锤、电焊机、热熔机、电动试压泵。 (2)、手锯、锤子、活扳手、螺钉旋具。 (3)、水平尺、线坠、钢卷尺、压力表。 3、作业条件 (1)、施工图纸及其他技术文件齐全，且已进行图纸技术交底，满足施工要求。施工方案、施工技术、材料机具供应等保证正常施工。 (2)、地下管道铺设前必须做到房心土回填夯实或挖到管底标高，沿管线铺设位置清理干净，管道穿墙处已留管洞或安装套管，其洞口尺寸和套管规格符合要求，坐标、标高正确。 (3)、暗装管道应在地沟未盖沟盖或吊顶未封闭前进行安装，其型钢支架均应安装完毕并符合要求。 (4)、明装托、吊干管安装必须在安装层的结构顶板完成后进行。沿管线安装位置的模板及杂物清理干净，托吊卡件均已安装牢固，位置正确。 (5)、立管安装应在主体结构完成后进行。高层建筑在主体结构达到安装条件后，适当插入进行，每层均应有明确的标高线。暗装竖井管道，应把竖井内的模板及杂物清除干净，并有防坠落措施。 (6)、支管安装应在墙体砌筑完毕，墙面未装修前进行 4、给水系统安装工艺流程 安装准备→预制加工→干管安装→立管安装→支管安装→管道试压→保温→管道水冲洗 5、施工要点 (1)、安装准备：认真熟悉图纸，参看有关专业设备图和装修建筑图，核对各种管道的坐标、标高是否有交叉，管道排列所用空间是否合理。有问题及时与设计和有关人员研究解决，办好变更洽商记录。 (2)、预制加工：按设计图纸绘制管道分路、管径、变径、预留管口、阀门位置等施工草图，在实际安装的结构位置作上标记，按标记分段量出实际安装的准确尺寸，记录在施工草图上，然后按草图测得的尺寸预制加工（断管、套螺纹、安装零件、调直、校对，按管段分组编号）。 (3)、支吊架安装： 1)管道安装时必须按不同管径和要求设置管卡或吊架，位置应准确，埋设要平整，管卡与管道接触应紧密。 2)立管和横管支吊架的间距不得大于表1-1的规定： 表1-1立管和横管支吊架的间距

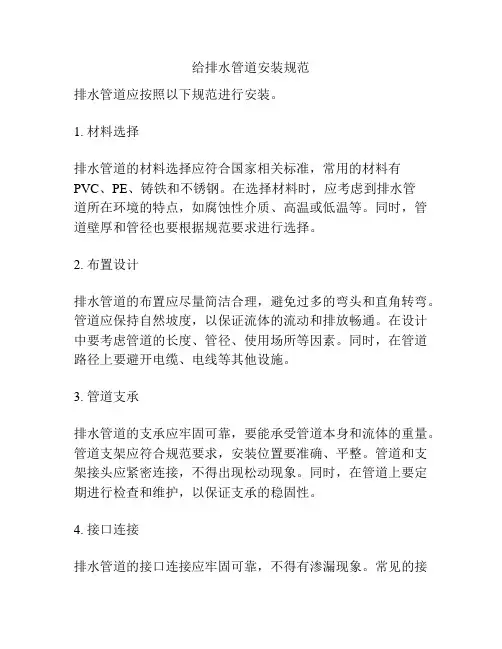

排水管道施工技术要求 一、施工前准备工作 （一）排水管道工程施工前应由设计单位进行设计交底。当施工单位发现施工图有错误时，应及时向设计单位提出变更设计的要求。 （二）排水管道工程施工前，应根据施工需要进行调查研究，并应掌握管道沿线的下列情况和资料： 1.现场地形、地貌、建筑物各种管线和其他设施的情况； 2.工程地质和水文地质资料； 3.气象资料； 4.工程用地交通运输及排水条件； 5.施工供水供电条件； 6.工程材料施工机械供应条件； 7.在地表水水体中或岸边施工时，应掌握地表水的水文和航运资料。在寒冷地区施工时，尚应掌握地表水的冻结及流冰的资料； 8.结合工程特点和现场条件的其他情况和资料。 （三）排水管道工程施工前应编制施工组织设计。施工组织设计的内容主要应包括工程概况、施工部署、施工方法、材料、主要机械设备的供应、保证施工质量、安全、工期、降低成本和提高经济效益的技术组织措施、施工计划、施工总平面图以及保护周围环境的措施等。对主要施工方法，应分别编制专项施工组织设计。（四）施工测量应符合下列规定： 1.施工前建设单位应组织有关单位向施工单位进行现场交桩； 2.临时水准点和管道轴线控制桩的设置应便于观测且必须牢固，并应采取保护措施。开槽铺设管道的沿线临时水准点，每200m不宜少于1个； 3.临明水准点、管道轴线控制桩、高程桩，应经过复核方可使用，并应经常校核； 已建管道构筑物等与本工程衔接的平面位置和高程，开工前应校测。 4. 二、给排水管道安装施工工艺流程图： 熟悉图低和有关技术资料 施工测量放线 沟槽开挖及管道基础制作 管道敷设及安装
试压及清（吹）洗 检查井制作及防 试运交工验 三、给排水管道安装施工的方法及要求： （一）沟槽开挖、支撑与回填的施工方法及要求 1 沟槽开挖 1.1放线：根据工管部门技术交底的管道管沟开挖宽度，在测量人员测放的管沟中线两侧测放开挖边线，并用白灰作出标识； 1.2设置高程及中线控制点：在管线的拐点处、以及直线段每5-10米（压力管道不大于15米），作一高程及中线控制桩。 1.2.1控制桩可用方木制作，截面宜为4*4cm，长50cm，打入土层后，地面露出长度为10-15cm。 1.2.2控制桩必须稳固，不被扰动，最好有保护措施。控制桩中心1.0米范围内的土方应在沟槽验收完或控制桩已转移至沟底后方可集中铲除； 1.3确定开挖深度：根据测量员交底的测量结果，对照施工图，计算出每个桩点处沟槽相对桩基线下降深度，将其结果记录在记录本上，并用红色漆标记在控制桩上； 1.4沟槽人工开挖 根据土质的性质，由作业人员自行选择合适的开挖工具；1.4.1． 随时用钢卷尺检测沟槽的开挖深度和沟底宽度。1.4.2各种管线和其它设施开挖的土方，1.4.3可堆置在沟槽两侧，但不得影响建筑物、的安全，同时不得掩埋消火栓、管道闸阀、雨水口、测量标志和各种地下管线的井盖，并不得防碍其正常使用；以上）时，应在沟壁1.4.5当开挖深度接近设计深度（一般应高于设计高程10cm 高程控制桩）；内设置与设计沟底高程平行的高程控制桩（如20cm 或50 cm再用钢卷尺沿并保证绳两端与桩上的标志线重合，1.4.6在两控制桩上绑一线绳，线绳向下测量，进行沟底修整。在雨季或冬季作业时，若沟槽开挖好后不能马上铺设管道或进行管基施工，1.4.7 应先留出10cm厚左右暂不挖去，待安装施工前再清理至设计高程。 1.5沟槽机械开挖沟槽开挖机械一般为反铲和挖沟机。1.5.1 1.5.2沟槽开挖宽度及深度的控制方法同人工开挖。厚的土层暂不挖去，待铺管前用人工清理至设计高程。沟底应留有1.5.320-30cm 沟槽开挖的质量要求：1.6若局部超挖则应用相同的土壤1.6.1不得扰动天然地基或地基处理符合设计要求。填补，并须夯实至接近天然密实度，或应用砂土分层仔细夯实。 1.6.2槽壁平整，边坡坡度符合施工设计的规定。 1.6.3沟槽中心线每侧的净宽不应小于管道沟槽底部开挖宽度的一半。 1.6.4槽底高程的允许偏差：开挖土方时应为±20mm；开挖石方时应为+20mm、-200mm。 1.6.5沟底不得有突出的块石，若埋有不易清除的大块石时，应将其上部铲除，然后铺一层厚度不小于15mm的砂土或当地软土整平夯实。
室内给水管道及配件安装施工方案 一、材料质量要求 （1）各种给水管材、管件、阀门等必须符合设计要求，具有产品合格证，并具有饮用水卫生许可证。 （2）给水钢塑管及管件应符合设计要求，管材和管件内外壁应光滑、平整；管材轴向不得有扭曲或弯曲，其直线度偏差应小于1％；管材端口必须垂直于轴线，且平整；管材和管件的壁厚偏差应满足相应的技术要求。 （3）阀门安装前，应作强度和严密性试验。试验应在每批（同牌号、同型号、同规格）数量中抽查10％，且不少于一个。对于安装在主干管上起切断作用的闭路阀门，应逐个做强度和严密性试验。试验时应符合以下规定：阀门的强度压力为公称压力的1.5倍；严密性试验压力为公称压力的1.1倍；试验压力在试验持续时间内应保持不变，且壳体填料及阀瓣密封面无渗漏。 二、主要机具设备 ⒈机械：套丝机、砂轮切割机、台钻、电锤、手电钻、电焊机、电动试压泵等。 ⒉工具：套丝板、管钳、压力钳、手锯、手锤、活扳手、链钳、揻弯器、捻凿、大锤、断管器、螺丝刀、钢锉、刮刀等。 ⒊其他：水平尺、线坠、钢卷尺、小线、压力表等。 三、作业条件 ⒈管道穿墙楼板处已预留管洞或预埋套管，其洞口尺寸和套管规格符合要求，坐标、标高正确。 ⒉明装托、吊干管安装必须在安装层的结构顶板完成后进行。沿管线安装位置的模板及杂物清理干净，托、吊、卡件均已安装牢固，位
置正确。 ⒊立管安装宜在主体结构完成后进行。每层均应有明确的标高线。暗装竖井管道，应把竖井内的模板及杂物清理干净，并有防坠落的安全措施。 ⒋暗装的给水支管应在隔间墙体砌筑完毕，墙面未装修前进行安装，安装前有关管道穿墙的孔洞或管槽已预留好或凿修好。 四、施工方法 （1）给水管道安装工艺流程：准备工作→管道预制加工→支管安装→立管安装→干管安装→管道试压→管道消毒→管道冲洗。 （2）预制加工时，按设计图纸画出管道的分路、管径、预留管口和阀门位置等施工草图，在现场安装的结构位置上做好标记，按标记分段量出实际安装的准确尺寸，记录在施工草图上，然后按草图测得的尺寸进行预制加工。预制加工的配件应经检查合格后方能使用。 （3）支管安装时，将预制好的支管从立管甩口处依次逐段进行安装。若为暗装，应确定支管安装高度后画线定位，剔出管槽，将预制好的支管敷在槽内，找平、找正定位后用勾钉固定。若为明装，应根据管道长度适当加好临时固定卡，待核定不同卫生器具的给水预留口高度和位置，找平找正后埋设好支管管卡，并上好临时封堵。 （4）立管安装时，应自上而下统一吊通线，均匀固定好管卡，由下到上按顺序进行安装，并复核预留甩口的高度，方向是否正确。立管上阀门安装朝向要合理，便于操作和维修，支管留口要装临时封堵。安装完毕后用线坠吊直找平，最终调整固定管卡，配合土建封堵楼板管洞。 （5）干管安装时，一般从总进水口开始操作，总进水口端头需加装好临时堵板以备试压用。管道安装前要清扫管膛，安装时要找平
务川自治县千载富都供水管道 安装工程 竣 工 资 料
建设单位：务川自治县利众世海房地产开发有限公司 施工单位：贵州务川水务服务有限公司 竣工日期：2017年8月15日 目录 1、工程合同...................................3页 2、竣工验收申请报告...........................4页 3、工程竣工验收鉴定书.........................3页 4、工程交工验收资料...........................3页 5、工程结算报告...............................7页
6、概算资料...................................4页
务川自治县千载富都供水管道 安装工程 验 收 申 请 报 告
贵州务川水务服务有限公司 2017年8月30日 务川自治县千载富都供水管道安装 工程竣工验收申请报告 务川自治县利众世海房地产开发有限公司： 贵州务川水务服务有限公司承建的务川自治县千载富都供水管道安装工程，该工程建设工期为60天，即2017年6月15日至2017年8月15日完工，按照方案确定的内容，已全部完成，现就工程施工和完成情况概述如下： 一、工程概况 务川自治县千载富都供水管道安装工程，该工程概算供水管道总长4094米(其中镀锌钢管150㎜204米, 镀锌钢管100㎜90米,镀锌钢管80mm600米，PPR管20㎜3000米, PPR 管50㎜200米, 供水设备2套，用户水表208块等配件详
给水管道安装标准及安装程序 为确保工程施工的顺利、安全、高质的完成，各施工人员必须坚持安全第一、预防为主、综合治理方针，加强施工安全管理，建立健全安全施工责任制度，完善安全施工条件，确保施工安全。现制定给水管道安装标准及安装程序如下： 一、各施工单位主要负责人对本单位的施工安全工作全面负责。 1、实行责任连带制度，工程施工现场出现责任事故，现场施工负责人承担主要责任，承担全部责任的40%，工程副科长及维修副科长承担次要责任，承担全部责任的30%，工程科科长承担主要连带责任，承担全部责任的30%。 2、制定安全教育责任制度，严格执行分公司制定的工程科安全生产三项制度，每月月初由科长组织安全生产会议，组织职工学习分公司的安全会议精神，并结合当时工程施工应该注意事项对职工进行安全教育，会议做好记录，并要求职工签字。安全教育科长承担全部责任。 二、施工安全保障 1、施工单位主要负责人对本单位的施工安全工作负有下列
职责； （1）建立健全本单位安全施工责任制； （2）组织、制定本单位安全施工规章制度和操作规程； 管道工安全操作规程如下： a、工作前必须清楚工作内容，管道走向，管径大小、地下水质、气候等条件。穿戴好本工种劳动防护用品，按规定配备、使用防护用具。 b、敷设地下管道施工前，应先弄清并与有关部门联系，地下有无其它管道和电缆。施工中如遇到和挖到管道、电缆，应请有关部门派人员监护施工。 c、挖深沟时，要有适当坡度（放坡超过15 米），需要上道有人监护，两旁堆土不要过高，超过15 米时要采取措施，放坡或加支撑。 d、搬运安装管道时，要注意周围环境及现场电线情况，并统一指挥。人工抬工作物时要齐放齐抬，动作一致。用机器吊装时，注意周围有无障碍和行人，要有专人操作和专人指挥作业。 e、往沟内下管时，沟内严禁有人操作，使用滑轮、绳索，要详细检查是否合格，管子两头或中间用绳索系好。 f、使用扳手、管钳、链钳时，钳口要适当，操作时不准加管套。

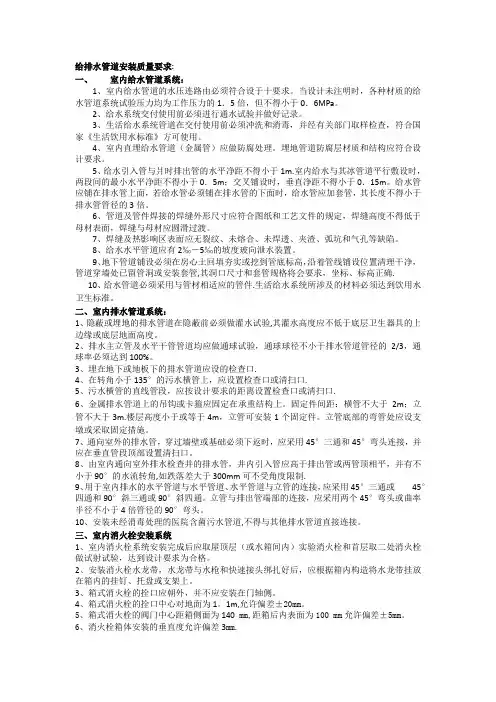

室内给水管道安装 1 范围 本工艺标准适用于民用和一般工业建筑的给水管道（包括给水铸铁管和镀锌碳素钢管的冷热水管）安装工程。 2 施工准备 材料要求 2.1.1 铸铁给水管及管件的规格应符合设计压力要求，管壁薄厚均匀，内外光滑整洁，不得有砂眼、裂纹、毛刺和疙瘩；承插口的内外径及管件应造型规矩，管内外表面的防腐涂层应整洁均匀，附着牢固。管材及管件均应有出厂合格证。 2.1.2 镀锌碳素钢管及管件的规格种类应符合设计要求，管壁内外镀锌均匀，无锈蚀、无飞刺。管件无偏扣、乱扣，丝扣不全或角度不准等现象。管材及管件均应有出厂合格证。 2.1.3 水表的规格应符合设计要求及自来水公司确认，热水系统选用符合温度要求的热水表。表壳铸造规矩，无砂眼、裂纹，表玻璃盖无损坏，铅封完整，有出厂合格证。 2.1.4 阀门的规格型号应符合设计要求，热水系统阀门符合温度要求。阀体铸造规矩，表面光洁，无裂纹、开关灵活，关闭严密，填料密封完好无渗漏，手轮完整无损坏，有出厂合格证。 主要机具： 2.2.1 机械：套丝机、砂轮锯、台钻、电锤、手电钻、电焊机、电动试压泵等。 2.2.2 工具：套丝板、管钳、压力钳、手锯、手锤、活扳手、链钳、煨弯器、手压泵、捻凿、大锤、断管器等。 2.2.3 其它：水平尺、线坠、钢卷尺、小线、压力表等。 作业条件： 2.3.1 地下管道铺设必须在房心土回填夯实或挖到管底标高，沿管线铺设位置清理干净，管道穿墙处已留管洞或安装套管，其洞口尺寸和套管规格符合要求，坐标、标高正确。 2.3.2 暗装管道应在地沟未盖沟盖或吊顶未封闭前进行安装，其型钢支架均应安装完毕并符合要求。 2.3.3 明装托、吊于管安装必须在安装层的结构顶板完成后进行。沿管线安装位置的模板及杂物清理干净，托吊卡件均已安装牢固，位置正确。 2.3.4 立管安装应在主体结构完成后进行。高层建筑在主体结构达到安装条件后，适当插入进行。每层均应有明确的标高线，暗装竖井管道，应把竖井内的模板及杂物清除干净，并有防坠落措施。 2.3.5 支管安装应在墙体砌筑完毕，墙面未装修前进行（包括暗装支管）。 3 操作工艺 工艺流程： → 安装准备：认真熟悉图纸，根据施工方案决定的施工方法和技术交底的具体措施做好准备工作。参看有关专业设备图和装修建筑图，核对各种管道的坐标、标高是否有交叉，
水管施工规范要点归纳 班级：2011级建环一班 姓名：王贡勉 学号：20110110070127
1 管道安装布置管理 1.1 如果管道上使用冲压弯头，所使用的冲压弯头外径应与管外径相同。 1.2 若管道穿过地下室或地下构筑物外墙，应采取防水措施。对有严格防水要求的建筑物，必须采用柔性防水套管； 1.3 当管道需要穿过结构伸缩缝、抗震缝及沉降缝敷设时，应根据情况采取下列保护措施： 1 在墙体两侧采取柔性连接； 2 在管道或保温层外皮上、下部留有不小于150mm的净空； 3 在穿墙处做成方形补偿器，水平安装。 1.4 明装管道成排安装时，直线部分应互相平行。曲线部分：当管道水平或垂直并行时，应与直线部分保持等距；管道水平上下并行时，弯管部分的曲率半径应一致。 1.5 管道支、吊、托架的安装，应符合下列规定： 1 位置正确，埋设应平整牢固； 2 固定支架与管道接触应紧密，固定应牢靠； 3 滑动支架应灵活，滑托与滑槽两侧间应留有3-5mm的间隙，纵向移动量应符合设计要求； 4 无热伸长管道的吊架、吊杆应垂直安装； 5 有热伸长管道的吊架、吊杆应向热膨胀的反方向偏移； 6 固定在建筑结构上的管道支、吊架不得影响结构的安全。 1.6 钢管水平安装的支、吊架间距不应大于表1.1的规定。 表1.1 钢管管道支架的最大间距 公称直径 （mm） 15 20 25 32 40 50 70 80 100 125 150 200 250 300 支架最大间距保 温 管 2 2.5 2.5 2.5 3 3 4 4 4. 5 6 7 7 8 8.5 不 保 温 管 2.5 3 3.5 4 4.5 5 6 6 6.5 7 8 9.5 11 12 1.7 采暖、给水及热水供应系统的塑料管及复合管垂直或水平安装的支架间距应符合表1.2的规定。采用金属制作的管道支架，应在管道与支架间加衬非金属垫或套管。 表1.2 塑料管及复合管管道支架的最大间距 公称直径（mm）12 14 16 18 20 25 32 40 50 63 75 90 110 支架最大间距（m）立管0.5 0.6 0.7 0.8 0.9 1.0 1.1 1.3 1.6 1.8 2.0 2.2 2.4 水 平 管 冷 水 管 0.4 0.4 0.5 0.5 0.6 0.7 0.8 0.9 1.0 1.1 1.2 1.3 5 1.5 5 热 水 管 0.2 0.2 0.2 5 0.3 0.3 0.3 5 0.4 0.5 0.6 0.7 0.8
给水管道安装施工方法 1材料要求 1.1 给水管及管件的规格应符合设计压力要求，管壁薄厚均匀，内外光滑整洁，不得有砂眼、裂纹、毛剌和疙瘩；承插口的内外径及管件应造型规矩，管内外表面的防腐涂层应整洁均匀，附着牢固。管材及管件均应有出厂合格证。 1.2 管件的规格种类应符合设计要求，管壁内外镀锌均匀，无锈蚀、无飞剌。管件无偏扣、乱扣，丝扣不全或角度不准等现象。管材及管件均应有出厂合格证。 1.3 水表的规格应符合设计要求及自来水公司确认，热水系统选用符合温度要求的热水表。表壳铸造规矩，无砂眼、裂纹，表玻璃盖无损坏，铅封完整，有出厂合格证。 1.4 阀门的规格型号应符合设计要求，热水系统阀门符合温度要求。阀体铸造规矩，表面光洁，无裂纹、形状灵活，关闭严密，填料密封完好无渗漏，手轮完整无损坏，有出厂合格证。 2．主要机具 2.1 机械：套丝机、砂轮锯、台钻、电锤、手电钻、电焊机、电动试压泵等。 2.2 工具：套丝板、管钳、压力钳、手锯、手锤、活扳手、链钳、煨弯器、手压泵、捻凿、大锤、断管器等。 2.3 其它：水平尺、线坠、钢卷尺、小线、压力表等。 3．作业条件
3.1 地下管道铺设必须在房心土回填夯实或挖到管底标高，沿管线铺设位置清理干净，管道穿墙处已留管洞或安装套管，其洞口尺寸和套管规格符合要求，坐标、标高正确。 3.2 暗装管道应在地沟盖沟或吊顶未封闭前进行安装，其型钢支架均应安装完毕并符合要求。 3.3 明装托、吊干管安装必须在安装层的结构顶板完成后进行。沿管线安装位置的模板及杂物清理干净，托吊卡件均已安装牢固，位置正确。 3.4 立管安装应在主体结构完成后进行，高层建筑在主体结构达到安装条件后，适当插入进行。每层均应有明确的标高线，暗装竖井管道，应把竖井内的模板及杂物清除干净。 3.5 支管安装应在墙体砌筑完毕，墙面未装修前进行(包括暗装支管)。 4．操作工艺 工艺流程： 4.1 安装准备：认真熟悉图纸，根据施工方案决定的施工方法和技术交底的具体措施做好准备工作。参看有关专业设备图和装修建筑图，核对各种管道的坐标、标高是否有交叉，管道排列所用的空间是否合理。有问题及时与设计和有关人员研究解决，办好变更洽商记录。 4.2 预制加工：按设计图纸画出管道分路、管径、变径、预留管
室内给水管道安装施工方案 室内给水管道安装 1范围 本工艺标准适用于民用和一般工业建筑的给水管道（包括给水铸铁管和镀锌碳素钢 管的冷热水管）安装工程。 2施工准备 2.1材料要求 2.1.1铸铁给水管及管件的规格应符合设计压力要求，管壁薄厚均 匀，内外 光滑整洁，不得有砂眼、裂纹、毛刺和疙瘩；承插口的内外径及管件应造型规矩， 管内外表面的防腐涂层应整洁均匀，附着牢固。管材及管件均应有出厂合格证。 2.1.2镀锌碳素钢管及管件的规格种类应符合设计要求，管壁内外 镀锌均匀， 无锈蚀、无飞刺。管件无偏扣、乱扣，丝扣不全或角度不准等现象。管材及管件均 应有出厂合格证。 2.1.3水表的规格应符合设计要求及自来水公司确认，热水系统选 用符合xx
度要求的热水表。表壳铸造规矩，无砂眼、裂纹，表玻璃盖无损坏，铅封完整，有 出厂合格证。 2.1.4阀门的规格型号应符合设计要求，热水系统阀门符合温度要 求。阀体 铸造规矩，表面光洁，无裂纹、开关灵活，关闭严密，填料密封完好无渗漏，手轮 完整无损坏，有出厂合格证。 2.2主要机具： 2.2.1机械： 套丝机、砂轮锯、台钻、电锤、手电钻、电焊机、电 动试压泵 等。 2.2.2工具： 套丝板、管钳、压力钳、手锯、手锤、活扳手、链钳、煨弯器、 手压泵、捻凿、大锤、断管器等。 2.2.3其它： 水平尺、线坠、钢卷尺、小线、压力表等。 2.3作业条件： 2.3.1地下管道铺设必须在房心土回填夯实或挖到管底标高，沿管 线铺设位
置清理干净，管道穿墙处已留管洞或安装套管，其洞口尺寸和套管规格符合要求， 坐标、标高正确。 2.3.2暗装管道应在地沟未盖沟盖或吊顶未封闭前进行安装，其型 钢支架均 应安装完毕并符合要求。 2.3.3明装托、吊于管安装必须在安装层的结构顶板完成后进行。 沿管线安 装位置的模板及杂物清理干净，托吊卡件均已安装牢固，位置正确。 2.3.4立管安装应在主体结构完成后进行。高层建筑在主体结构达 到安装条 件后，适当插入进行。每层均应有明确的标高线，暗装竖井管道，应把竖井内的模 板及杂物清除干净，并有防坠落措施。 2.3.5支管安装应在墙体砌筑完毕，墙面未装修前进行（包括暗装 支管）。 3操作工艺 3.1工艺流程： 安装准备→预制加工→干管安装→立管安装→支管安装→ 管道防腐和保温→管道冲洗 3.2安装准备：
给水管道材料 1.材料要求 1.1密封性能好 1.2材料稳定性好：耐腐蚀性 1.3水力条件好、 1.4施工维修方便。 1.5建设投资省 1.6使用寿命长 1.7质轻、韧性好、折旧费用低。 2.材料分类 2.1金属管 2.1.1钢管 2.1.1.1钢管分为焊接钢管和无缝钢管两大类，焊接钢管有直缝钢管和螺旋卷焊钢管， 2.1.1.2优点是强度高、耐振动、重量轻、长度大、接头少和加工接口方便等缺点：承 受外荷载的稳定性差，耐腐蚀性差，管壁内外都需有防腐措施，并且造价较高 2.1.1.3适用范围：通常只在管径大和水压高处，以及因地质、地形条件限制或穿越铁 路、河谷和地震地区时使用 2.1.2镀锌管：镀锌管道仍作为建筑给水管的主要管材，它比钢管价格低，但防腐性差。 2.1.3铸铁管：铸铁管一般包括普通灰口铸铁管和球墨铸铁管。 2.1. 3.1灰铸铁管或称连续铸铁管 2.1. 3.2优点：有较强的耐腐蚀性， 2.1. 3.3缺点：质地较脆，抗冲击和抗震能力较差，重量较大，且经常发生接口漏水， 水管断裂和爆管事故，给生产带来很大的损失。 2.1. 3.4应用范围：可用在直径较小的管道上，同时采用柔性接口，必要时可选用较大 一级的壁厚，以保证安全供水，灰口铸铁管口径小、材质不稳定，发生爆管事 故较多，在供水工程中基本不再采用。 2.1. 3.5球墨（延性）铸铁管用低硫、低磷优质铸铁，经球化处理，碳以球状游离石墨 形式存在，消除了片状石墨引起的金属晶体连续性被割断的缺陷，既保留了铸 铁的铸造性、耐腐蚀性，又增加了抗拉性、延伸性、弯曲性和耐冲击性 2.1.4铜管：铜管价格较高，主要用于热水管道 2.2塑料管 1.1.1UPVC管， 1.1.2E管、 1.1.3PB管、 1.1.4PEX管、 1.1.5PP-C管、PP-R管 2.3 复合管 1.1.6玻璃钢管（FRP管） 1.1.7玻璃钢管属热固性塑料管。玻璃钢管重量轻（约为钢管的l/2），承压能力高、内
室内给水管道安装工程 交底提要:室内给水管道安装的相关材料、机具准备、质量要求及施工工艺。 一、施工准备 (二)作业条件 1、地下管道铺设必须在房心土回填夯实或挖到管底标高，沿着管线铺设位置清理干净，管道穿墙处已留管洞或安装套管，其洞口尺寸和套管规格符合要求，坐标、标高正确。 2、暗装管道应在地沟盖板前或吊顶封闭前进行安装。 3、明装托、吊干管安装必须在安装层的结构顶板完成后进行。沿管线安装位置的模板及杂物清理干净，托吊卡件均已安装牢固，位置正确。 4、立管安装宜在主体结构完成后进行。高层建筑在主体结构达到安装条件后，适当插入进行。每层均应有明确的标高线，暗装竖井管道，应把竖井内的模板及杂物清除干净，并有防坠落措施。 5、支管安装应在墙体砌筑完毕墙面未装修前进行。 (二)材质要求 1、铸铁给水管及管件质量标准YB／T5188、GB3287。其规格尺寸应符合设计要求，管壁薄厚均匀，内外光滑整洁，不得有砂眼、裂纹、毛刺和疙瘩；承插口的内外径及管件应造型规矩，管内外表面的防腐涂层应整洁均匀，附着牢固。室外给水铸铁管安装多数采用胶圈接口，管道与胶圈采用同一厂家产品，已经配套好橡胶圈。给水铸铁管件采用自来水公司配套产品。手锤轻轻敲打，沙沙声说明质量不好，应检查是否有裂缝；锤击断管壁，断面呈灰色，组织均匀、紧密、细颗粒为合格。 2、镀锌给水管及管件质量标准GB／T3091。其规格种类应符合设计要求，管内外镀锌均匀，无锈蚀，无毛刺。管件无偏扣、乱扣、丝扣不全或角度不准等现象。将几个相同直径的管件串起来，看是否乱扣、偏扣、角度不准，然后试压。 3、消火栓系统管材按设计要求选用，一般采用碳素钢管或无缝钢管，管材不得有弯曲、锈蚀、重皮及凹凸不平等现象。 4、消火栓箱体的规格型号应符合没计图纸要求，箱体表面平整、光洁，无锈蚀、划伤，箱门开启灵活。箱体方正，箱内配件齐全。栓阀外形规矩，无裂纹，启闭灵活，关闭严密，密封填料完好。 5、在北京地区，冷热水表必须使用北京市自来水公司产品。水表的规格应符合设计图纸要求，其中每户使用DNl5水表。热水系统选用符合温度要求的热水表。表壳铸造规矩、无砂眼、裂纹、表玻璃盖无损坏、铅封完整。 6、阀门的规格型号应符合设计要求，热水系统阀门符合温度要求。阀体铸造规矩、表面光洁、无裂纹、开关灵活、关闭严密、填料密封完好无渗漏、手轮完整无损坏。干管上的阀门全部试压检验，一般阀
给排水管道工程施工及验收规范 土石方与地基处理 1、管道交叉处理应符合下列规定： （1）应满足管道间最小净距的要求,且按有压管道避让无压管道、支管道避让干线管道、小口径管道避让大口径管道的原则处理 （2）新建给排水管道与其他管道交叉时，应按设计要求处理；施工过程中对既有管道进行临时保护时，所采取的措施应征求有关单位意见。 （3）新建给排水管道与既有管道交叉部位的回填压实度应符合设计要求，并应使回填材料与被支承管道贴紧密实。 2、给排水管道铺设完毕并经检验合格后，应及时回填沟槽。回填前，应符合下列规定：（1）预制钢筋混凝土管道的现浇筑基础的混凝土强度、水泥砂浆接口的水泥砂浆强度不应小于5MPa （2）现浇钢筋混凝土管渠的强度应达到设计要求 （3）混合结构的矩形或拱形管渠，砌体的水泥砂浆强度应达到设计要求 （4）井室、雨水口及其他附属构筑物的现浇混凝土强度或砌体水泥砂浆强度应达到设计要求 （5）回填时应采取防止管道发生位移或损伤的措施 （6）化学建材管道或管径大于900mm的钢管、球墨铸铁管等柔性管道在沟槽回填前，应采取措施控制管道的竖向变形 （7）雨期应采取措施防止管道漂浮 沟槽回填 1、沟槽回填从管底基础部位开始到管顶以上500mm范围内，必须采用人工回填；管顶500mm以上部位，可用机械从管道轴线两侧同时夯实；每层回填高度不应大于200mm； 2、管道位于车行道下，铺设后即修筑路面或管道位于软土地层以及低洼、沼泽、地下水位高地段时，沟槽回填宜先用中、粗砂将管底腋角部位填充密实后，再用中、粗砂分层回填到管顶以上500mm； （1） 3、土方开挖应保证施工范围内的排水畅通，并应采取措施防止地面水或雨水流入沟槽。 4、直埋管道的土方开挖，宜以一个补偿段作为一个工作段，一次开挖至设计要求。在直埋 保温管接头处应设工作坑，工作坑宜比正常断面加深、加宽250~300mm。 回填工程 1、直埋保温管道沟槽回填时还应符合下列规定： (1)回填前，应修补保温管外护层破损处 (2)管道接头工作坑回填可采用水撼砂的方法分层撼实 (3)回填土中应按设计要求铺设警示带 (4)弯头、三通等变形较大区域处的回填应按设计要求进行 (5)设计要求进行预热伸长的直埋管道，回填方法和时间应按设计要求进行 2、回填的质量应符合下列规定 (1)回填料的种类、密实度应符合设计要求 (2)回填土时沟槽内应无积水，不得回填淤泥、腐殖土及有机物质
室内给排水施工方案 本工程给水由市政给水直供建筑天面水箱供水，部分为加压供天面水箱供水。均为低压生活用水管道。排水系统为雨水、生活污水直接排入市政排水管网，粪便污水经化粪池理化处理后，再排入排水管网；厨房有油污水经隔油池隔油处理后再排入污水排水管网。为了确保工程质量，我施工队将绝对按施工规范及设计要求施工。 室内给排水工程 （一）施工工艺流程 1、室内给水管道工程： 配合土建预留、预埋?管位确定?干管安装?支管安装?阀件安装?管道试压?防腐、涂漆?系统冲洗、清毒 2、室内给水管道附件及卫生器具给水配件工程； 预留管口位置复核?附件及配件安装 3、室内排水管道工程： （1）±0.00以下管道： 管道定位?开挖管沟?沟槽处理?管道对口、校直、校坡?接口施工?闭水试验?回填管沟 （2）±0.00以上管道： 配合土建预留、预埋?管道定位、放样?预制管段?立管安装?横管、支管安装?通球、灌水试验（隐蔽管道作闭水试验）?系统通水试验。 4、卫生器具安装工程： 预埋支架（木砖）?器具定位?安装支架?安装器具?安装上下水道及五金配件?盛水试验?配件调整、调试 5、室内给水附属设备安装工程： （1）水箱安装：
基础验收?成品水箱或水箱制作?水箱就位、找平?渗透或盛水、水压试验?防锈刷漆?安装管道及附件?系统试验。 （2）水泵安装： 基础验收?设备验收?水泵解体清洗?水泵及电机就位找正?联轴器调整?灌浆固定?精校?配管安装?单机试运转?系统试运转（负荷试运转）（二）施工办法 1、配合土建预留、预埋、凡安装图上有的而土建图未设计的，应及时与 土建联系预留、预埋，开工前即与土建协商划分各自的范围和责任， 以免发生错误或遗漏。在配合土建预埋时，要进一步核对位置和尺寸， 在浇砼过程中，要有专人监护，以防预埋件移位或损坏。 2、镀锌管全部用螺纹连接，管子螺纹应规范，如有断丝或缺丝不得大于 螺纹全扣数的10%，安装螺纹管件时，应按旋紧方向一次装好，不得 倒回。安装后，露出2~3牙螺纹，并清除剩余填料。螺纹连接时，在 管子的外螺纹与管件或阀门之间用油麻丝，白厚漆或者用生料带作填 料，安装时，先将麻丝抖成薄而均匀的纤维（或用生料带），然后从螺 纹第二扣开始沿螺纹方向进行缠绕，缠好后表面涂上漆（生料带不可 涂），然后拧上管件，再用管钳收紧，填料要适当，套丝不能过硬或过 软，以免引起连接不严密。 3、塑料给水管施工 （1）施工安装前应查对管材、管件上标志的口径、壁厚、额定压力、规格是否符合设计要求；禁止将管长期暴露阳光下，未安装前勿打开 管子对口。凡埋人地或墙内暗敷配管，必须按规范要求进行水压试 验，试压合格并办理签证后，再进行回填和封闭。 （2）管道切割：采用专用剪切工具按需要切割，保证切口光滑平整，尽量使断面与管轴方向垂直。
给水管道安装
预制化施工是在现场安装之前，按建筑内部给水系统的施工安装图和土建有关尺寸预行下料，加工，部件组合的施工方法。这种方法要求土建结构施工尺寸准确，预留孔洞及预埋套管，铁件的尺寸、位置无误。这种方法还要求施工安装人员下料、加工技术水平高，准备工作充分。 ⑥给水管立管安装 给水立管用管卡安装，层高小于或等于5m，每层须安装1个；层高大于5m，每层不得少于2个。管卡安装高度，距地面为1.5-1.8m，2个以上管卡可匀称安装。 立管穿楼板应加钢制套管（也可用钢管制作），套管直径应大于立管1-2号，套管可采取预留或现场打洞安装，安装时，套管底部应与楼板底部平齐，顶部高出楼板地面10-20mm，立管的接口，不允许设在套管处，以免维修困难。 给水立管出地坪设阀门时，阀门应设在距地坪0.5m以上，并应安装可拆卸的连接件（如活接头或法兰），以便于操作和维修。 ⑦横支管安装 横支管的管径较小，一般可集中预制，现场安装。明装横支管，一般沿墙敷设，并设有0.002-0.005的坡度，坡向泄水装置。横支管安装时，要注意管子的平直度，明装横支管绕过梁、柱时，各平行管上的弧形弯曲部分应平行。水平横管不应有明显的弯曲现象，其弯曲的允许偏差为：管径DN≤100mm，每10m为5mm。横支管一般采用管卡固定，固定点一般设在配水点附近及管道转弯附近。
7.8.4.2室内排水管安装 ①排水管安装 排水管的安装宜采取排水管预埋或预留孔洞方式。当土建砌筑基础时，将排水管按设计坡度，承口朝排水方向敷设，安装时一般按标准坡度，坡向检查井。不能小于最小坡度。为了减少管道的局部阻力和防止污物堵塞管道，排水管与排水管立管的连接应采用两个45°弯头连接，排水管道的横管与横管、横管与立管的连接应采用45°三通或45°四通和90°斜三通或90°斜四通，预埋的管道接口处应进行临时封堵，防止堵塞。 ②排水管的埋深：在素土夯实等地面，应有尽有满足排水砼管管顶至地面的最小覆土厚度0.7m。 ③排水立管安装 A、排水立管在施工前应检查楼板预留孔洞的位置和大小是否正确，未预留或留得位置不对，应重新打洞。立管通常沿墙角安装，立管中心距墙面的距离应以不影响美观，便于接口操作原则。一般立管管径DN50-75mm，距墙110mm左右；DN100mm时，距墙140mm；DN150mm 时，距墙180mm左右。 B、排水立管安装宜采取预制组装法，即先实测建筑物层 高，以确定立管加工长度，然后进行立管上管件预制，最后分 楼层由下而上组装，排水立管预制时，应注意下列管件所在位 置。 C、检查口设置及标高
室内供水管道安装验收标准 1，所有地埋管需做三油两布。 2，地下室吊管需刷绿漆，管道井内立管不需要。 3，立管材料为衬塑镀锌钢管。 4，立管平行安装时，管与管之间间距最小10厘米，以便日后维修。 5，管道井内必须增设排水地漏。 6，管道穿墙穿楼板层必须设置钢套管, 且套管高出楼层地面不少于0.1米，并采取严格防水措施。 7，所有供水管道闸阀必须为铜阀或不锈钢阀（比对产品质量合格证） 8，供水管道安装位置必须与图纸保持一致，不得私自更改。9，管道井门尺寸不得小于合同要求。 10，管道井上不得设消防箱，强弱电井等影响维修的障碍物。11，供水管道井内不得堆放杂物。 12，水表与水表之间间距要达到表好看，人好看的标准，且要水平安装。 13，若材料为甲方自供，需提供立管、吊管、闸阀等材料的生产厂家合格证和卫生许可证。 14，每个分段层顶层必须安装排气阀。 15，吊管、阀门不得安装于吊顶天花内。 16，室内管道安装前，先设置管卡。位置准确，埋设平整、牢
固，管卡与管道接触应紧密。若采用金属管卡固定式，金属管卡与塑料管间应采用橡胶物隔垫。若金属管件与塑料管件连接部位，管卡应设置在金属配件一端。 17，立管上的阀门应开启方便，便于维修，且阀门高出地面不少于0.3米。 18，用户水表安装高度距离本层地面，底表不低于0.8米，顶表不超过1.2米，中表居中，便于维修及查抄。 19，室内管道的最大支撑间距见下表： 塑料管道的最大支撑间距（mm） 钢管道的水平管道安装支架间距不大于下表规定（m） 20，安装立管支架时，楼层不超过4m时，仅设置一个支架，安装高度应距楼层（地）面1.5—1.8m处，超过4m时，设置两个支架。 21，室内给水管道安装完毕后，要进行管道试压。试压前，管道内充满水，排出管内空气，浸24小时后进行试压，塑料管试
