矽钢片的好坏取决于矽钢片的材质和加工工艺，EI型矽钢片的加工工艺最重要。它直接影响 变压器的质量，加工工艺中的冲压方法，退火方法最重要，同一材质的矽钢片冲压毛刺小的 与毛刺大的制作的变压器性能差7%，同一材质的矽钢片退后（氮气保护退火）与不退火的矽钢片制作的变压器性能相差7-10% 国内常用的H系列编号，是沿用70年代-90年代的日本新日铁的标号。而现在正规厂家都按照新的标号标示。 旧标号新标号性能相当材料我知道的批发价格{退火片要贵1000-2000米/吨} H12 50H270 50WW270 B50A270 21000元 H14 50H310 50WW310 B50A310 15800元 H18 50H470 50WW470，B50A470 14000元 H23 50H600 50WW600，B50A600 12600元 H30 50H700 50WW700，B50A700 11000元 H40 50H800 50WW800，B50A800 9600元 H50 50H1000 50WW1000， B50A1000 8500元 H60 50H1300 50WW1300，B50A1300 8000元 从工艺上说，Z系列均为冷轧有取向高含硅量，H系列一般是冷轧无取向中高含硅量， H型无取向性钢片也有0.35MM的薄片。但是产量很少，一般用于要求较高的场合。 无取向硅钢片常用的有下列几种： H50 H23 H18 H14 H12 比重 7.85 7.75 7.65 7.65 7.65 铁损P1.5/50HZ≤13 6.2 4.7 4.0 3.6 磁通密度B50≥ 1.69 1.66 1.64 1.61 1.6 按温升来说H18低于H23，H23低于H50 按空载电流则相反。 另外同一牌号有白片黑片之分，黑片{退火片}性能优于白片。另外同一牌号铁芯尺寸不同性能也不同。 有取向硅钢带常用的牌号有
矽钢片国家标准 冷轧晶粒取向、无取向磁性钢带 1、范围 本标准规定了晶粒取向、无取向磁性钢带（片）的牌号、磁特性、尺寸、外形、力学性能、工艺特性和检验方法等。 本标准适用于磁路结构中使用的、带有绝缘涂层的全工艺冷轧取向和无取向磁性钢带（片）。 2、引用标准 下列标准包含的条文，通过在本标准中引用而构成为本标准的条文。在标准出版时，所示版本均为有效。所有标准都会修订，使用本标准 和各方应探讨使用下列标准最新版本的可能性。 GB/T228-87 金属拉伸试验方法 GB/T235-88 金属反复弯曲试验方法（厚度等于或小于3mm薄板及带材） GB/T247-87 钢板和钢带验收、包装、标志及质量证明书的一般规定 GB/T2522-88 电工钢片（带）层间电阻、涂层附着性、叠装系数测试方法 GB/T3076-82 金属薄板（带）拉伸试验方法 GB/T3655-92 电工钢片（带）磁、电和物理性能测量方法 GB/T6397-86 金属拉伸试验试样 GB/T13789-92 单片电工钢片（带）磁性能测量方法 3、定义和牌号表示方法 3.1定义 3.1.1标准比总铁损 当磁感应强度随时间按正弦规律变化，其峰值为某一标定值，变化频率为某一标定频率时，单位质量的铁芯在温度20℃时所有消耗的功 率定为标准比总铁损（简称标准铁损或铁损），单位为W/kg 3.1.2标准磁感应强度 温度为20℃，铁芯试样从退磁状态，在标定频率下磁感应强度按正弦规律变化，当交流磁场的峰值达到某一标定值时，铁芯试样磁感的 峰值为标准磁感强度（简称磁感应强度或磁感），单位为T 3.1.3弯曲次数 弯曲次数是用肉眼观察到基体金属上第一次出现裂纹前反复弯曲的次数，它代表了材料的延展性。 3.2牌号表示方法 4、分类 本标准中的磁性钢带（片）分为取向和无取向两大类，每类按最大铁损和材料的公称厚度分成不同牌号。 5、技术要求 5.1磁特性 5.1.1磁感 取向钢在800A/m交变磁场（峰值），频率为50HZ时，规定的最小磁感值B800（峰值）应符合表1的规定 无取向钢在5000A/m交变磁场（峰值），频率为50HZ时，规定的最小磁感值B5000（峰值）应符合表2的规定 5.1.2铁损 取向钢在磁感为1.7T、频率为50HZ时，规定的最大铁损P1.7应符合表1的规定。无取向钢在磁咸为1.5T、频率为50HZ时，规定的最大铁
我国硅钢片生产现状 时间：2005-7-20 0:37:48阅读274次 含Si量为015%～415%极低碳硅铁合金通称为硅钢片,含Si量<015%极低碳钢板称为低碳电工钢板,两者统称为电工钢板。电工钢板主要用作各种电机、发电机和变压器的铁心,是电力、电子和军事工业中不可缺少的重要软磁合金。电工钢板在磁性材料中用量最大,也是一种节能的重要金属功能材料。它与一国的电能消耗量密切相关。它的生产工艺复杂,制造技术严格,国外的生产技术都以专利形式加以保护,视为企业的生命。电工钢板的制造技术和产品质量是衡量一个国家特殊钢生产和科技发展水平的重要标志之一。 冷轧电工钢，特别是取向硅钢的制造工艺和设备复杂，成分控制严格，杂质含量要求很低，制造工序长和影响性能的因数多，其产品质量常被认为是衡量一个国家特殊钢制造技术水平的重要标志，而取向硅钢又获得钢材中“艺术产品”美称。 目前我国,继美国之后是第二电力消费大国,又是电力非常缺乏的国家,还是电力浪费大国,我国消费的能源占世界的30%。与此形成强烈对照的是中国创造的GDP不到世界总量的4%。所以电工钢板的质量优劣和数量多少,直接影响着国力的发展,因此,发展冷轧电工钢具有重要的战略意义。 一、冷轧硅钢片生产能力 我国目前生产冷轧硅钢片的企业主要有武钢、宝钢、太钢、鞍钢4家。 冷轧电工钢板分为冷轧取向硅钢片和冷轧无取向硅钢片。 ⑴冷轧取向硅钢片 冷轧取向硅钢片主要用做各种变压器的铁芯,目前,世界上约有16个企业生产取向硅钢片,武钢是我国目前唯一一家能够生产冷轧取向钢片的企业。生产设备和技术74年由新日铁引进,设计产量2.8万t,生产的牌号如表3所示。经过20多年的发展和90年代的改扩建,至今已经具备了10万t/a(实际可达到12.5万t)取向钢片的生产能力。在产品质量方面,武钢一直瞄准和赶超当今冷轧硅钢世界顶级水平的日本新日铁。特别90年代以来,为了顺应市场变化,更是加大了新品开发和技术进步投入的力度(引进了高温轧制技术、含Cu取向钢、新成分Hi-B钢),在产量、品种、质量等方面都取得了长足的进步。然而,同市场需求与国外先进水平相比,武钢冷轧取向钢片还有较大差距。
复习思考题及答案 第1章 1.1火力发电厂有哪些能量转换过程？ 1.2火力发电厂是由哪些主要设备组成的？ 1.3火力发电厂中哪一项损失最大？ 1.4提高火力发电厂效率的途径有哪些？ 1.5给水回热为什么能够提高发电厂效率？ 答案： 1.1在锅炉内，燃料的化学能转变为蒸汽的热能，汽轮机再把蒸汽的热能转变为机械能，最后通过发电机把机械能转变为电能。 1.2锅炉、汽轮机、发电机、凝结水泵、除氧器、给水泵。 1.3汽轮机排汽在凝汽器中的热损失。 1.4提高蒸汽参数、中间再热、给水回热、热电联产。 1.5给水温度的提高使锅炉燃料消耗量下降，同时因抽出了部分蒸汽，减少了汽轮机排汽量，冷却水带走的热量下降，发电厂效率提高。 第2章 2.1锅炉的作用是什么? 2.2汽水在锅炉中的流动方式有哪几种？ 2.3锅炉汽水系统的工作任务有哪些?有哪些主要设备？ 2.4锅炉燃烧系统的工作任务有哪些?有哪些主要设备？ 2.5锅炉有哪些主要辅助机械和主要附件？ 答案 2.1电站锅炉的作用是利用燃料燃烧释放的热能加热给水，生产足够数量的、达到规定参数和品质的过热蒸汽。 2.2自然循环、强制循环、直流锅炉 2.3及时而连续地将给水供入锅炉；使水吸热、蒸发，使蒸汽过热和再热；减少蒸汽中的杂质，使蒸汽净化。 主要设备包括：给水泵、省煤器、汽包、下降管、水冷壁、过热器、再热器、蒸汽净化装置及汽温调节装置等。 2.4及时而连续地将燃料和空气供入燃烧空间；使燃料与空气良好混合、迅速着火、完全燃烬；及时排出燃烧产物；减轻燃烧产物中的有害成份对环境的污染。 主要设备包括：燃料运输设备、制粉设备、炉膛、燃烧器、空气预热器、除渣除尘设备、通风设备等。 2.5主要辅助机械：磨煤机、送引风机、除尘器、烟气脱硫装置。 主要附件：水位计、安全阀、防爆门、阀门。 第3章 3.1汽轮机的工作原理是什么？ 3.2汽轮机本体包括哪几部分？ 3.3汽轮机转子和静子各由哪些部件组成？ 3.4汽轮机调节系统的作用是什么？
硅钢（silicon steel） 含硅量0.5％～4.8％的铁硅合金。是电工领域广泛使用的一种软磁材料。电工用硅钢常轧制成标准尺寸的大张板材或带材使用，俗称硅钢片，广泛用于电动机、发电机、变压器、电磁机构、继电器电子器件及测量仪表中。 硅是钢的良好脱氧剂，它与氧结合，使氧转变为稳定的不为碳还原的SiO2，避免了因氧原子掺杂而使铁的晶格畸变。硅在α铁中成为固溶体后使电阻率增加，同时有助于将有害杂质碳分离出来。因此，一般含杂质的铁加入硅后能提高磁导率、降低矫顽力和铁损。但含硅量增加又会使材料变硬变脆，导热性和韧性下降，对散热和机械加工不利，故一般硅钢片的含硅量不超过4.5％。 硅钢片分冷轧、热轧两种，使用较多的是冷轧硅钢片。冷轧硅钢片沿轧制方向有优良的磁性能，不仅在强磁场中具有高饱和磁通密度和低铁损，而且在弱磁场中也有良好的磁性(初始磁导率大)。这是由于冷轧工艺过程使钢片中杂质含量降低，并在钢片中造成粗大晶粒，致使磁导率增大，磁滞损耗减小。 硅钢片的主要品质特性有铁损值、磁通密度、硬度、平坦度、厚度均匀性、涂膜种类及冲片性等。以下针对各项品质特性加以说明。 1.铁损值 硅钢片在某一特定频率的交流磁场下，磁化到特定的磁通密度时，每单位重量之硅钢片所损失的能量，称为铁损值。通常所用的交流磁场频率为50或60赫兹，而所达到的磁通密度通常为1.5或1.7特斯拉。常用的铁损值单位是每公斤或每磅硅钢片所损失的瓦特值，用Watt/kg或Watt/lb表示。硅钢片的铁损值来源包括磁滞损、涡电流损和异常涡电流损三部份。硅钢片在磁化的过程中，会产生磁滞的现象。磁滞损即为B-H磁滞曲线所包涵的面积。硅钢片的涡电流损起源于在交流变化的磁场，因法拉第定理的影响，硅钢片内部产生诱导电压，依照奥姆定律，电压在硅钢片内部引起诱导电流，进而造成硅钢片的焦耳热，这项能源损失称为涡电流损。根据古典电磁学理论，涡电流损和钢片的厚度、电阻系数、磁通密度和频率有关。而涡电流损和钢片厚度的平方成正比，和钢片的电阻系数成反比，因此，高级的硅钢片，其厚度倾向较薄，而为了提高钢片的电阻系数，则在硅钢片中添加硅、铝等元素。铁损值减去磁滞损和涡电流损后的能源损失，称为异常涡电流损。学者认为异常涡电流损是由于磁域移动和转动所引起的微观涡电流损失，因此，异常涡电流损和磁域大小有关。若硅钢片的磁域大，当磁化时，其旋转较快，微观涡电流损失增加。铁损值是硅钢片最重要的性质指标，也是各种工业标准对硅钢片分级的规格依据。铁损值愈低，表示品级愈高，其能源效率愈高。 2.磁通密度 磁通密度是硅钢片的另一项重要的电磁特性，它表示硅钢片被磁化的难易度。在某一特定频率之磁场强度下，单位面积所通过的磁通量，称为磁通密度。通常硅钢片的磁通密度是在频率50或60赫兹，外加磁场5000A/m的条件下测得，称为B50，其单位为特斯拉(Tesla)。磁通密度和硅钢片的集合组织、杂质、内部应力等因素有关。磁通密度直接影响到马达、变压器等电机设备的能源效率。磁通密度愈高，单位面积所通过的磁通量愈大，能源效率愈佳，因此，硅钢片的磁通密度愈高愈好，通常，规格只要求磁通密度的最低值。 3.硬度 硬度是硅钢片的品质特性之一，现代化的自动冲床进行冲片时，对硬度的要求更为严格，硬度太低时，不利于自动冲床的送料作业，同时容易产生过长的毛边，增加组装时的困难。为了满足上述需求，硅钢片的硬度必须高于某一硬度值，例如，50AI300硅钢片之硬度通常以不低于HR30T硬度值47为宜。硅钢片的硬度随着品级升高而增加，通常，高品级的硅钢片，其硅含量添加愈多，合金固溶强化的效果，使得硬度也愈高。 4.平坦度 平坦度是硅钢片的重要品质特性。良好的平坦度有利于冲片作业和组装工作。平坦度和轧延及退火技术有直接密切的关系，提升轧延退火技术和制程有利于平坦度，例如使用连续退火裂程，其平坦度优于批式退火制程者。 5.厚度均匀性 厚度均匀性是硅钢片一项非常重要的品质特性。如果的厚度均匀性不良，钢片中央与边缘的厚度差异太大，或钢片长度方向钢片厚度变异太大，都会影响到组装后的铁心厚度。不同的铁心厚度，其导磁特性变异也大，直接影响到马达、变压器的特性，因此，硅钢片的厚度变异愈小愈好。钢片的厚度均匀性和热轧、冷轧技术与制程有密切的开系，提升轧延技术能力才能降低钢片的厚度变异量。
国内外电工钢生产技术现状及发展趋势 21世纪以来，虽然我国电工钢产业取得了长足的进步，但是在超低铁损取向电工钢、高牌号无取向电工钢、高效电机电工钢等领域仍有待提高。“十三五”期间，我国电工钢的发展应走绿色发展道路，在保证高质量水平前提下，在节能减排、降低生产成本上，进行电工钢生产工艺流程的革新，这对我国钢铁企业来说依然任重而道远，期望对我国电工钢的技术创新提供有益的参考和借鉴。 1、电工钢在国民经济和社会发展中的作用和地位 1.1 电工钢是电力生产到消费所有电工设备最重要的功能材料 电工钢的功能水平主要以电磁性能铁芯损耗和磁感两大指标表示。电工钢分为两大类：晶粒取向电工钢（CGO和HiB）和无取向电工钢，其使用比例一般为1∶3-4。电工钢除用在大宗电工设备如：变压器、电动机、发电机外，还广泛用于通讯、仪表、电子、重大科研等设备上。因此，电工钢不仅在电力发展、同时还在涉及千家万户的家用电器工业和国防建设方面发挥着独特的重要作用。 1.2 电工钢是世界用量最大的功能材料 电工钢以其独特的良好电磁转换功能，伴随着电力工业的发展而同步增长，成为当今世界用量最大的功能材料，即使今天出现了诸如非晶态、微晶等电磁性能更为优良的材料，但由于其材料的特性不足及应用范围的限制、加工方式等问题，仍无法取代电工钢。 1.3 电工钢的铁损是引起社会电能损失的重要因素 一国的发电到消耗过程中，有大量的电能以热的形式被损耗，其中45%是由发电和消费的电工钢设备中的铁芯材料——电工钢所引起的。 1.4 电工钢的功能水平是决定电工产品性能、效率、生产成本的关键 电工钢具有低的损耗和高的磁感应强度，可使电工设备达到降低电能损耗和提高转换效率，减少原辅材料消耗、缩小体积、降低噪音等。 2、电工钢的磁性能水平 衡量电工钢质量优劣的重要指标是能量转换过程引起的损耗，因此，损耗PT（W/ kg）与磁感应强度B（T）就成为评价质量优劣的标准，降低铁损与提高磁感是世界电工钢技术研发的目标。 2.1 铁损 PT = Ph + Pe +Pa PT——总损耗；
硅钢是什么材料 硅钢带硬度，硅钢片性能，硅钢带成分 硅钢片材质是一种优质硅钢带材，佳洲金属直销硅钢带用途 硅钢片 它是一种含碳极低的硅铁软磁合金，一般含硅量为0.5～4.5%。加入硅可提高铁的电阻率和最大磁导率，降低矫顽力、铁芯损耗（铁损）和磁时效。 硅钢 硅钢是含硅量在3%~5%左右、其它主要是铁的硅铁合金。分为取向硅钢和无取向硅钢，是电力、电子和军事工业不可缺少的重要软磁合金。亦是产量最大的金属功能材料，主要用作各种电机、发电机和变压器的铁芯。它的生产工艺复杂,制造技术严格,国外的生产技术都以专利形式加以保护,视为企业的生命。 电工钢板的制造技术和产品质量是衡量一个国家特殊钢生产和科技 发展水平的重要标志之一。目前我国冷轧电工钢数量、质量、规格牌号,还不能满足能源(电力) 工业发展的需求,在生产技术、设备、管理及科研等方面与日本相比,存在较大差距。 硅是钢的良好脱氧剂，它与氧结合，使氧转变为稳定的不为碳还原的
SiO2，避免了因氧原子掺杂而使铁的晶格畸变。硅在α铁中成为固溶体后使电阻率增加，同时有助于将有害杂质碳分离出来。因此，一般含杂质的铁加入硅后能提高磁导率、降低矫顽力和铁损。但含硅量增加又会使材料变硬变脆，导热性和韧性下降，对散热和机械加工不利，故一般硅钢片的含硅量不超过4.5%。 B35A300，B35A440，B50A470，B50A800，B65A470-H，B65A800-A 硅钢分类 热轧硅钢片 热轧硅钢片是将Fe-Si合金用平炉或电炉熔融，进行反复热轧成薄板，最后在800-850℃退火后制成。热轧硅钢片主要用于发电机的制造，故又称热轧电机硅钢片，但其可利用率低，能量损耗大，近年相关部门已强令要求淘汰。 冷轧无取向硅钢片 冷轧无取向硅钢片最主要的用途是用于发电机制造，故又称冷轧电机硅钢。其含硅量0.5%-3.0%，经冷轧至成品厚度,供应态多为0.3 5mm和0.5mm厚的钢带。冷轧无取向硅钢的Bs高于取向硅钢；与热轧硅钢相比，其厚度均匀，尺寸精度高，表面光滑平整，从而提高了填充系数和材料的磁性能。 冷轧取向硅钢片
冷轧晶粒取向、无取向磁性钢带 1、范围 本标准规定了晶粒取向、无取向磁性钢带（片）的牌号、磁特性、尺寸、外形、力学性能、工艺特性和检验方法等。 本标准适用于磁路结构中使用的、带有绝缘涂层的全工艺冷轧取向和无取向磁性钢带（片）。 2、引用标准 下列标准包含的条文，通过在本标准中引用而构成为本标准的条文。在标准出版时，所示版本均为有效。所有标准都会修订，使用本标准 和各方应探讨使用下列标准最新版本的可能性。 GB/T228-87 金属拉伸试验方法 GB/T235-88 金属反复弯曲试验方法（厚度等于或小于3mm薄板及带材） GB/T247-87 钢板和钢带验收、包装、标志及质量证明书的一般规定 GB/T2522-88 电工钢片（带）层间电阻、涂层附着性、迭装系数测试方法 GB/T3076-82 金属薄板（带）拉伸试验方法 GB/T3655-92 电工钢片（带）磁、电和物理性能测量方法 GB/T6397-86 金属拉伸试验试样 GB/T13789-92 单片电工钢片（带）磁性能测量方法 3、定义和牌号表示方法 3.1定义 3.1.1标准比总铁损 当磁感应强度随时间按正弦规律变化，其峰值为某一标定值，变化频率为某一标定频率时，单位质量的铁芯在温度20℃时所有消耗的功率定为标准比总铁损（简称标准铁损或铁损），单位为W/kg 3.1.2标准磁感应强度 温度为20℃，铁芯试样从退磁状态，在标定频率下磁感应强度按正弦规律变化，当交流磁场的峰值达到某一标定值时，铁芯试样磁感的峰值为标准磁感强度（简称磁感应强度或磁感），单位为T 3.1.3弯曲次数 弯曲次数是用肉眼观察到基体金属上第一次出现裂纹前反复弯曲的次数，它代表了材料的延展性。 3.2牌号表示方法 4、分类 本标准中的磁性钢带（片）分为取向和无取向两大类，每类按最大铁损和材料的公称厚度分成不同牌号。
电工用硅钢 电工用硅钢薄板俗称矽钢片或硅钢片。顾名思义，它是含硅高达0.8％-4.8％的电工硅钢，经热、冷轧制成。一般厚度在1mm以下，故称薄板。硅钢片广义讲属板材类，由于它的特殊用途而独立一分支。 电工用硅钢薄板具有优良的电磁性能，是电力、电讯和仪表工业中不可缺少的重要磁性材料。 （1）硅钢片的分类 A、硅钢片按其含硅量不同可分为低硅和高硅两种。低硅片含硅2.8％以下，它具有一定机械强度，主要用于制造电机，俗称电机硅钢片；高硅片含硅量为2.8％-4.8％，它具有磁性好，但较脆，主要用于制造变压器铁芯，俗称变压器硅钢片。两者在实际使用中并无严格界限，常用高硅片制造大型电机。 B、按生产加工工艺可分热轧和冷轧两种，冷轧又可分晶粒无取向和晶粒取向两种。冷轧片厚度均匀、表面质量好、磁性较高，因此，随着工业发展，热轧片有被冷轧片取代之趋势(我国已经明确要求停止使用热轧硅钢片，也就是前期所说的＂以冷代热＂)。 （2）硅钢片性能指标 A、铁损低。质量的最重要指标，世界各国都以铁损值划分牌号，铁损越低，牌号越高，质量也高。 B、磁感应强度高。在相同磁场下能获得较高磁感的硅钢片，用它制造的电机或变压器铁芯的体积和重量较小，相对而言可节省硅钢片、铜线和绝缘材料等。 C、叠装系数高。硅钢片表面光滑，平整和厚度均匀，制造铁芯的叠装系数提高。 D、冲片性好。对制造小型、微型电机铁芯，这点更重要。 E、表面对绝缘膜的附着性和焊接性良好。 F、磁时效现象小 G、硅钢片须经退火和酸洗后交货。 （一）电工用热轧硅钢薄板（GB5212-85） 电工用热轧硅钢薄板以含碳损低的硅铁软磁合金作材质，经热轧成厚度小于1mm的薄板。电工用热轧硅钢薄板也称热轧硅钢片。 热轧硅钢片按其合硅量可分为低硅（Si≤2.8％）和高硅（Si≤4.8％）两种钢片。 （二）电工用冷轧硅钢薄板（GB2521-88） 用含硅0.8％-4.8％的电工硅钢为材质，经冷轧而成。 冷轧硅钢片分晶粒无取向和晶粒取向两种钢带。冷轧电工钢带具有表面平整、厚度均匀、叠装系数高、冲片性好等特点，且比热轧电工钢带磁感高、铁损低。用冷带代替热轧带制造电机或变压器，其重量和体积可减少0％-25％。若用冷轧取向带，性能更佳，用它代替热轧带或低档次冷轧带，可减少变压器电能消耗量45％-50％，且变压器工作性能更可靠。 用于制造电机和变压器。通常，晶粒无取向冷轧带用作电机或焊接变压器等的状态；晶粒取向冷轧带用作电源变压器、脉冲变压器和磁放大器等的铁芯。 钢板规格尺寸：厚度为0.35、0.50、0.65mm，宽度为800-1000mm，长度为≤2.0m。（三）家电用热轧硅钢薄板（GBH46002-90） 家电用热轧硅钢薄板的牌号以J（家）D（电）R（热轧）表示，即JDR。JDR后数字为铁损值*100，横线后数字为钢板厚度(mm)*100。家电用热轧硅钢片对电磁性能要求可稍低一点，铁损值（P15/50）最低值为5.40W/kg。一般不经配洗交货。 用于各种电风扇、洗衣机、吸尘器、抽油烟机等家用电器的微分电机等。
中国硅钢深加工行业研究报告首先要求钢水纯净,经真空处理后碳含量降至0.01～0.005%,氧<0.005%,保护浇铸成厚板坯,低温热送,加热到1100～1200℃,保温3～4h,使AlN粗化,若轧机能力强,最好是1050～1100℃加热,防止铸坯中较粗的AlN、MnS析出物再固溶,使热轧及退火后晶粒细化,组分增多,磁性变坏。终轧温度要高些,以防止晶粒变粗,铁损降低。 对无取向的Si>1.7%的硅钢,由于变形抗力显著提高,导热性降低,并且连铸后柱状晶粗大,产品表面易产生瓦垅状缺陷,铸坯易产生内、外裂纹,故需慢热慢冷,加热温度也可略高一些,达1200℃。这更便于热轧而且使终轧温度提高,热轧板晶粒粗化,可改善磁性。加热到1200℃,MnS不会固溶,而AlN可能部分固溶,但由于钢中碳含量降低(如<0.01%,至0.004%),可使AlN固溶度明显减小,亦即使固溶温度提高。则≤1200℃加热仍可使AlN粗化,P15降低。通常开轧温度1180±20℃,终轧温度850±20℃。应注意含Si<1.7%或Si<2.5%而C>0.01%的硅钢在约1000℃时存在明显的α+γ两相区,热轧塑性显著降低,γ相与α相变形抗力之差易引起不均匀变形,使板形不好,易出现裂边,成材率下降。故应尽量降低碳含量,使热轧精轧基本处于α相区或避开α+γ两相区,C≤0.003%的 1.5%Si钢,热轧时由于γ相数量减少,也不裂边。碳量低,以后退火也不需要脱碳 正文目录 第一章硅钢深加工行业发展概述 第一节硅钢深加工行业发展外部环境因素分析 1、硅钢深加工行业政治环境因素分析 2、硅钢深加工行业社会环境因素分析 3、硅钢深加工行业技术环境因素分析 4、硅钢深加工行业经济环境因素分析 第二节硅钢深加工行业发展基本特征研究 1、硅钢深加工行业沿革与生命周期 2、硅钢深加工行业结构特点 3、硅钢深加工行业企业竞争格局 4、硅钢深加工行业关键成功要素分析 第三节2009-2010年硅钢深加工行业发展现状分析 1、现状分析 2、存在问题分析 3、问题成因及对策 第二章 2009-2010年硅钢深加工行业市场供求分析

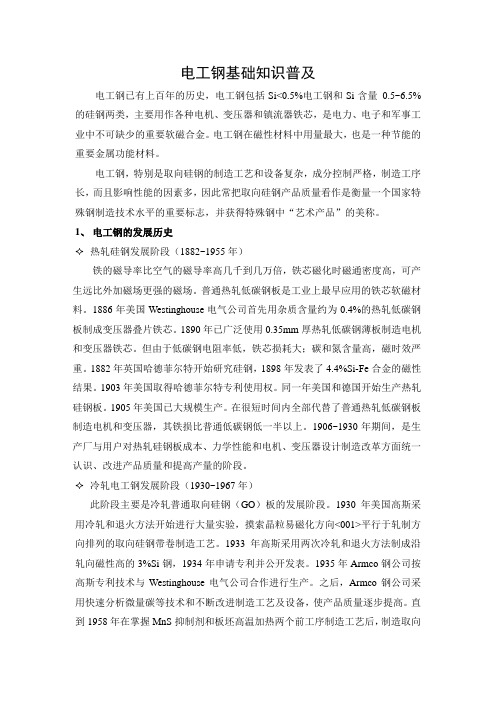

电工钢基础知识普及 电工钢已有上百年的历史，电工钢包括Si<0.5%电工钢和Si含量0.5~6.5%的硅钢两类，主要用作各种电机、变压器和镇流器铁芯，是电力、电子和军事工业中不可缺少的重要软磁合金。电工钢在磁性材料中用量最大，也是一种节能的重要金属功能材料。 电工钢，特别是取向硅钢的制造工艺和设备复杂，成分控制严格，制造工序长，而且影响性能的因素多，因此常把取向硅钢产品质量看作是衡量一个国家特殊钢制造技术水平的重要标志，并获得特殊钢中“艺术产品”的美称。 1、电工钢的发展历史 ?热轧硅钢发展阶段（1882~1955年） 铁的磁导率比空气的磁导率高几千到几万倍，铁芯磁化时磁通密度高，可产生远比外加磁场更强的磁场。普通热轧低碳钢板是工业上最早应用的铁芯软磁材料。1886年美国Westinghouse电气公司首先用杂质含量约为0.4%的热轧低碳钢板制成变压器叠片铁芯。1890年已广泛使用0.35mm厚热轧低碳钢薄板制造电机和变压器铁芯。但由于低碳钢电阻率低，铁芯损耗大；碳和氮含量高，磁时效严重。1882年英国哈德菲尔特开始研究硅钢，1898年发表了4.4%Si-Fe合金的磁性结果。1903年美国取得哈德菲尔特专利使用权。同一年美国和德国开始生产热轧硅钢板。1905年美国已大规模生产。在很短时间内全部代替了普通热轧低碳钢板制造电机和变压器，其铁损比普通低碳钢低一半以上。1906~1930年期间，是生产厂与用户对热轧硅钢板成本、力学性能和电机、变压器设计制造改革方面统一认识、改进产品质量和提高产量的阶段。 ?冷轧电工钢发展阶段（1930~1967年） 此阶段主要是冷轧普通取向硅钢（GO）板的发展阶段。1930年美国高斯采用冷轧和退火方法开始进行大量实验，摸索晶粒易磁化方向<001>平行于轧制方向排列的取向硅钢带卷制造工艺。1933年高斯采用两次冷轧和退火方法制成沿轧向磁性高的3%Si钢，1934年申请专利并公开发表。1935年Armco钢公司按高斯专利技术与Westinghouse电气公司合作进行生产。之后，Armco钢公司采用快速分析微量碳等技术和不断改进制造工艺及设备，使产品质量逐步提高。直到1958年在掌握MnS抑制剂和板坯高温加热两个前工序制造工艺后，制造取向
表：冷轧硅钢片性能数据表（50Hz） 冷 扎接缝硅钢片磁化牌 号容量磁通单位磁化单位磁化单位磁化单位磁化单位磁化单位磁化单位磁化单位磁化单位磁化单位磁化单位磁化单位磁化单位磁化VA/密度铁损容量铁损容量铁损容量铁损容量铁损容量铁损容量铁损容量铁损容量铁损容量铁损容量铁损容量铁损容量铁损容量cm 2（T）W/kg VA/kg W/kg VA/kg W/kg VA/kg W/kg VA/kg W/kg VA/kg W/kg VA/kg W/kg VA/kg W/kg VA/kg W/kg VA/kg W/kg VA/kg W/kg VA/kg W/kg VA/kg W/kg VA/kg 0.500.0840.1080.0750.1200.0780.1200.0800.1300.0870.13250.0960.1240.0940.1350.1100.1400.1180.1400.1050.1450.1100.1450.1160.1500.1230.1550.0050.520.0880.1150.0800.1280.0840.1280.0870.1400.09450.14250.1000.1350.1020.1450.1190.1500.1270.1500.1140.1550.1190.1550.1250.1600.1330.1650.0060.540.0920.1230.0860.1360.0900.1360.0940.1500.1020.15250.1080.1440.1100.1550.1280.1600.1360.1600.1230.1650.1280.1650.1350.1700.1430.1750.0070.560.0960.1310.0920.1440.0960.1440.1020.1600.110.16250.1200.1530.1180.1650.1370.1700.1460.1700.1320.1750.1370.1750.1450.1800.1530.1850.0080.580.1000.1390.0980.1520.1030.1520.1100.1700.1180.17250.1280.1620.1260.1750.1460.1800.1560.1800.1410.1850.1460.1850.1550.1900.1640.1950.0090.600.1040.1460.1050.1600.1100.1600.1180.1800.1260.18250.1360.1720.1340.1850.1550.1900.1660.1900.1500.1950.1550.1950.1650.2000.1750.2050.0100.620.1080.1540.1120.1700.1170.1700.1260.1910.1340.19350.1400.1820.1420.1960.1640.2010.1770.2010.1600.2070.1650.2070.1760.2120.1860.2170.0120.640.1120.1630.1190.1800.1240.1800.1340.2020.14250.20450.1480.1940.1510.2070.1730.2120.1880.2120.1700.2190.1750.2190.1870.2240.1970.2290.0140.660.1160.1720.1260.1900.1320.1900.1420.2130.1510.21550.1600.2020.1600.2180.1820.2230.1990.2230.1800.2310.1850.2310.1980.2360.2080.2410.0160.680.1240.1810.1330.2000.1400.2000.1500.2240.15950.22650.1680.2110.1690.2290.1910.2340.2110.2340.1900.2430.1950.2430.2090.2480.2190.2530.0180.700.1320.1890.1400.2100.1480.2100.1580.2350.1680.23750.1760.2240.1780.2400.2000.2450.2220.2450.2000.2550.2050.2550.2200.2600.2300.2650.0200.710.1380.1950.1440.2160.1520.2150.1620.2410.1720.24350.1800.2280.1820.2460.2050.2510.2280.2510.2060.2610.2110.2610.2260.2670.2360.2720.0210.720.1400.1990.1480.2220.1560.2200.1660.2470.1760.24950.1840.2340.1860.2520.2100.2570.2340.2570.2120.2670.2170.2670.2320.2740.2420.2790.0220.730.1440.2030.1520.2280.1600.2250.1700.2530.180.25550.1880.2390.1900.2580.2150.2630.2400.2630.2180.2730.2230.2730.2380.2810.2490.2860.0230.740.1480.2080.1560.2340.1640.2300.1740.2590.1840.26150.1920.2450.1940.2640.2200.2690.2460.2690.2240.2790.2290.2790.2440.2880.2560.2930.0240.750.1520.2120.1600.2400.1680.2350.1780.2650.1880.26750.2000.2500.1980.2700.2250.2750.2520.2750.2300.2850.2350.2850.2500.2950.2630.3000.0250.760.1560.2180.1640.2460.1720.2410.1830.2710.1930.27350.2040.2560.2030.2760.2300.2820.2580.2820.2360.2910.2410.2920.2560.3020.2700.3070.0270.770.1600.2210.1680.2520.1760.2470.1880.2770.1980.27950.2080.2610.2080.2820.2350.2890.2640.2890.2420.2970.2470.2990.2620.3090.2770.3140.0290.780.1640.2260.1720.2580.1800.2530.1930.2830.2030.28550.2120.2680.2130.2880.2400.2960.2700.2960.2480.3030.2530.3060.2680.3160.2840.3210.0310.790.1680.2310.1760.2640.1840.2590.1980.2890.2080.29150.2160.2730.2180.2940.2450.3030.2760.3030.2540.3100.2590.3130.2740.3230.2920.3280.0330.800.1720.2360.1800.2700.1880.2650.2030.2950.2130.29750.2200.2800.2230.3000.2500.3100.2820.3100.2600.3170.2650.3200.2800.3300.3000.3350.0360.810.1760.2410.1840.2770.1930.2710.2080.3010.2180.3040.2240.2850.2280.3070.2560.3170.2880.3170.2660.3240.2710.3270.2870.3380.3080.3430.0390.820.1800.2480.1880.2840.1980.2770.2130.3070.2230.31050.2320.2900.2330.3140.2620.3240.2940.3240.2720.3310.2770.3340.2940.3460.3160.3510.0420.830.1840.2510.1920.2910.2030.2830.2180.3130.2280.3170.2360.2960.2380.3210.2680.3310.3010.3310.2780.3380.2830.3410.3010.3540.3240.3590.0450.840.1880.2570.1960.2980.2080.2890.2230.3190.2330.32350.2400.3020.2430.3280.2740.3380.3080.3380.2840.3450.2900.3480.3080.3620.3320.3670.0480.850.1920.2620.2000.3050.2130.2950.2280.3250.23850.330.2440.3090.2490.3350.2800.3450.3150.3450.2900.3520.2970.3550.3150.3700.3400.3750.0510.860.1960.2680.2050.3120.2180.3010.2330.3320.2440.3370.2520.3180.2550.3420.2860.3520.3220.3520.2960.3590.3040.3630.3230.3780.3480.3830.0540.870.2000.2740.2100.3190.2230.3070.2380.3390.24950.3440.2560.3260.2610.3490.2920.3590.3290.3590.3020.3660.3110.3710.3310.3860.3560.3910.0570.880.2040.2780.2150.3260.2280.3130.2430.3460.2550.3510.2640.3320.2670.3560.2980.3660.3360.3660.3080.3730.3180.3790.3390.3940.3640.3990.0600.890.2120.2830.2200.3330.2330.3190.2490.3530.2610.3580.2680.3380.2730.3630.3040.3730.3430.3730.3140.3800.3250.3870.3470.4020.3720.4070.0630.900.2160.2890.2250.3400.2380.3250.2550.3600.2670.3650.2760.3410.2790.3700.3100.3800.3500.3800.3200.3880.3320.3950.3550.4100.3800.4150.0670.910.2240.2940.2300.3480.2430.3310.2610.3670.2730.3720.2800.3490.2850.3770.3160.3880.3570.3880.3260.3950.3390.4030.3630.4190.3880.4240.0710.920.2280.3000.2350.3560.2480.3370.2670.3740.2790.3790.2880.3580.2910.3840.3220.3960.3640.3960.3320.4020.3460.4110.3710.4280.3960.4330.0750.930.2320.3080.2400.3640.2530.3430.2730.3810.2850.3860.2920.3620.2970.3910.3280.4040.3710.4040.3380.4090.3530.4190.3790.4370.4040.4420.0800.940.2360.3120.2450.3720.2580.3490.2790.3880.2910.3930.3000.3680.3030.3980.3340.4120.3780.4120.3440.4170.3600.4270.3870.4460.4120.4510.0850.950.2400.3190.2500.3800.2630.3550.2850.3950.2970.40.3040.3740.3090.4050.3400.4200.3860.4200.3500.4250.3670.4350.3950.4550.4200.4600.0900.960.2480.3220.2550.3880.2680.3620.2910.4020.3030.4070.3120.3800.3150.4120.3470.4280.3940.4280.3570.4340.3740.4440.4030.4640.4280.4690.0960.970.2520.3300.2600.3960.2730.3690.2970.4090.30950.4140.3200.3890.3220.4190.3540.4360.4020.4360.3640.4430.3810.4530.4110.4730.4360.4780.1020.98 0.256 0.338 0.265 0.404 0.278 0.3760.3030.4160.3160.421 0.324 0.3980.3290.4260.3610.444 0.410 0.4440.3710.4520.3890.4620.4190.4820.4440.487 0.109 27QG11030QG12035ZH12530Q13023JGSD08523ZDKH09023ZH09027QG10027QG10530JGH10530Q14035Q14535Q155(日本JFE公司)23RGHPJ09023RGH09027ZH10027ZH105(日本JFE公司)27ZH11027RGH11030RGH12030ZH12035RGH12535Z14535Z15530Z13030Z14027RGH10027RGH10535RG15530RG13030RG14035RG145
电工钢知识简介 Prepared on 22 November 2020
电工钢基础知识普及 电工钢已有上百年的历史，电工钢包括Si<%电工钢和Si含量 ~%的硅钢两类，主要用作各种电机、变压器和镇流器铁芯，是电力、电子和军事工业中不可缺少的重要软磁合金。电工钢在磁性材料中用量最大，也是一种节能的重要金属功能材料。 电工钢，特别是取向硅钢的制造工艺和设备复杂，成分控制严格，制造工序长，而且影响性能的因素多，因此常把取向硅钢产品质量看作是衡量一个国家特殊钢制造技术水平的重要标志，并获得特殊钢中“艺术产品”的美称。 1、电工钢的发展历史 ?热轧硅钢发展阶段（1882~1955年） 铁的磁导率比空气的磁导率高几千到几万倍，铁芯磁化时磁通密度高，可产生远比外加磁场更强的磁场。普通热轧低碳钢板是工业上最早应用的铁芯软磁材料。1886年美国Westinghouse电气公司首先用杂质含量约为%的热轧低碳钢板制成变压器叠片铁芯。1890年已广泛使用厚热轧低碳钢薄板制造电机和变压器铁芯。但由于低碳钢电阻率低，铁芯损耗大；碳和氮含量高，磁时效严重。1882年英国哈德菲尔特开始研究硅钢，1898年发表了%Si-Fe合金的磁性结果。1903年美国取得哈德菲尔特专利使用权。同一年美国和德国开始生产热轧硅钢板。1905年美国已大规模生产。在很短时间内全部代替了普通热轧低碳钢板制造电机和变压器，其铁损比普通低碳钢低一半以上。1906~1930年期间，是生产厂与用户对热轧硅钢板成本、力学性能和电机、变压器设计制造改革方面统一认识、改进产品质量和提高产量的阶段。 ?冷轧电工钢发展阶段（1930~1967年）
检修公司汽机检修班长岗位培训大纲 (本体班)
班长、副班长培训大纲： 一、总则： 为适应现代化电力企业管理的要求，适应新形势下电力企业不断改革发展的需要，本着科教兴厂，以人为本的原则，塑造好我厂对外形象，对内挖潜增效，全面提高班长管理素质、基础理论素质和技术技能素质，根据厂职代会的布署和检修公司99年度职工培训计划的要求制定本大纲。 1、培训目标： 1.1职业道德方面： 坚持四项基本原则，热爱本职工作，本着厂兴我荣、厂衰我辱的思想，从本职岗位出发，做有理想、有道德、有文化、有纪律的劳动者。 1.2班组管理方面： 1.2.1 提高班长管理素质、基础理论素质和技术素质，使班长真正成为懂业务、会管理的合格班长。 1.2.2 掌握班组管理的基本知识使班组管理做到规范化管理。 1.3基础理论方面： 了解掌握与本班有关的基础专业理论知识，并能用其分析和解决实际中的问题和设备异常现象。 1.4生产技能方面： 能熟练掌握本班组工作需要的较高的检修能力，能指导各级检修工的检修工作，对在工作中出现的一系列高难度的检修工作具有综合分析和处理能力，并能积极组织学习新技术、研究新工艺新产品，具有较强的解决关键问题和进行技术革新的能力。 2、班长、副班长岗位职责： 2.1 行政上受车间主任、付主任的直接领导，业务上受车间技术员的指导，
负责本班行政和技术的全面工作，付班长是班长的助手，班长不在场时，付班长代行班长的职责。 2.2 负责组织、实施月计划任务，领导全班人员按有关规程制度进行生产。 2.3组织全班推广先进技术，总结经验，不断提高检修质量和劳动生产率。 2.4针对本班设备存在问题，积极开展QC活动，充分调动职工的积极性， 发 挥其能动性，将对设备的合理改造推向深入。 2.5 负责全班的安全工作，加强安全思想教育，督促安全员行驶其职权，对本班人员违犯规章制度的行为提出批评，直到停止其违章作业。 2.6 组织全班进行技术业务学习，指导培训员搞好技术培训工作，按规定进行定期考核，提高全班人员技术业务水平。 2.7 组织贯彻反事故措施计划、技术改进措施计划、节能措施和安全措施，指导班组技术员做好技术资料的收集，整理和管理工作。 2.8督促设备专责人定期巡视设备，作好记录对设备状态及时分析。 2.9按厂部MAXIMO管理要求及时消除缺陷，对重大缺陷应组织制定处理措施，保证处理缺陷的彻底性和及时性，使设备经常处于完好状态。 2.10 组织编制设备大小修项目计划，组织设备专责人和班组技术员汇编设备统计表，组织编制大小修工程中需要更换的备品配件清册、非标准项目的工、料计划及施工进度和委托加工的项目。 2.11 严格贯彻执行厂部和车间制定的“设备检修管理制度”，建立正常的检修 秩序和养成良好的工艺作风。 2.12 及时召开民主生活会和班委会议，总结经验教训，布置工作任务，关心职工生活。 编写：王立波审核：刘海波批准：黄宝清九九年三月
