一、动态称重系统适应范围
动态称重系统按照设备适应的速度范围，又可以分为高速动态称重系统和动态自动衡器
两种。高速动态称重系统一般可以对5km/h-120km/h （国内高速公路最高限速为 120km/h，
因此更高的速度没有实际意义）时速通过的车辆进行自动称重，在满足一定置信度范围内可
以达到5%以上的准确度。目前该产品尚没有国家或者行业标准。动态自动衡器需要限定车辆的通过速度，一般在 5km/h 一下时速匀速通过时，可以达到较高的准确度。目前在国内多数用于公路计重收费系统和公路超限超载检测站的低速复核称重，该产品现已有国家标准。
二、动态称重系统定义
动态称重是指通过测量和分析轮胎动态力测算一辆运动中的车辆的总重和部分重量的过程。
动态称重系统是一组安装的传感器和含有软件的电子仪器，用以测量动态轮胎力和车辆
通过时间并提供计算轮重、轴重、总重（如车速、轴距等）的数据。
三、动态称重系统特点
由于动态称重系统是具有测量行驶车辆重量的特点，决定了它在交通轴载调查、治理超
限超载运输和计重收费系统中不可替代的作用，也正是因为这一特点，它必须测量运动中轮
胎的动态力而不是静态荷载，在性能和使用上都与传统的静态汽车衡有着显著区别，因而静态汽车衡的相关标准交不适用于动态称重系统。首先，动态称重系统是一种技术含量很高的
复杂设备，动态称重与传统的静态称重有很大的区别。其次，由于车辆行驶产生的各种复杂
因素和动态称重技术的复杂性，动态称重结果具有一定的不确定性，因此，精度检验需要按
照适当的方法进行，对于称重误差采用概率术语表述更为合理。最后，应特别注意各种标准
规范对于使用条件的规定与现场使用条件的吻合程度，选择适用的标准与设备对应。
四、静态车辆称重系统与动态车辆称重系统的具体区别？
静态称重：汽车在秤台上稳定之后，才显示读数。这种称重方式比较准确。但是速度较慢。
动态称重：汽车开过秤台，显示读数。这种方式一般精度不高，但是速度快，例如：轴重秤。公路车辆一般使用动态称重。通俗的说，静态车辆称重系统：就是指把车辆开到秤上面，停下来，然后称重，人工确定重量。（按道理不能算系统）动态车辆称重系统：指车辆
自动开过秤，系统自动计算出车辆的重量。所以说高速公路收费站上的那种称重系统就是属
于动态称重，也称为公路动态车辆称重系统
五、路动态称重与静态称重的利与弊
1动态称重存在问题及解决对策
动态称重在实际应用中暴露了一些问题，以称重误差较大的问题尤为突出，而且极易引起征缴矛盾，进一步加大收费站拥堵的严重程度，引发社会的质疑和不满，大大降低了高速公路的服务水平。主要表现在以下几个方面。
1. 1存在问题，主要表现在以下几个方面。
（1）设备按照对已建成的收费广场开挖面积大，施工难度大，设备安装周期长，维护复杂。
⑵设备稳定性影响费额。系统检测到数据与实际车型相比主要表现为：一是多轮胎或
者少轮胎，如双胎判单胎。二是多轴或少轴。直接影响费额的增加或减少，司机误以为人为
操作，极易引发费员与司机矛盾。
(3) 存在称重差异。称重系统的准确性使得计重收费严肃性受到质疑，车辆的称重数据往往在不同的收费站存在差异，对费额影响较大，容易引发矛盾。
(4) 偷逃通行费。在实施计重收费后，出现的各种逃缴通行费的情况，如车辆走S型、“跳
车”过秤、“拆分轴”过秤、车辆改装、快速通过计重平台、安装液压磅、“甩挂”、“增加轴
“过秤、遮挡光栅分离器、“垫木版”过秤?使用遥控器于扰等方法偷逃通行费。
1. 2如何解决当前动态称重存在的问题，从技术上讲，对于恶意的驾驶操作行为，普通的称台系统难以从根本上加以解决称重误差问题，只能从管理上着手。
(1) 为了减少称重误差造成的纠纷，保证车主的利益不受损害，计重收费要大力加以宣传和解释，让车辆驾驶员和收费员都充分理解。
(2) 在收费车道入口安装限速标志，尽量降低车辆通过称台的速度。
(3) 针对各种恶意通行方式，加强管理，发现后应及时制止，要求司机将车辆退回。按照要求并保持匀速5公里以下直行，水平通过称重平台，进行复核。
2推行静态称重的“利”与“弊”所谓静态称重是指车辆驶入称台，光栅收尾后，一般程序会延时一段时间，取其稳定数值，上传上位计算机，是自动的，车不需要停在称台上。一般车辆还没有到收费窗口，数据已经上去了。
2. 1静态称重的“利”
(1) 误差小、精确度高。静态称重仪的最大优点就是误差小。经实践证明：原来了动态
称重仪所允许的正常误差范围在5%以内，也就是说一辆承载 50吨左右的货车，最大误差将
达到2. 5吨。而静态称重仪的误差却在 0. 5%以内，也就是50公斤。
(2) 争议明显减少。对于司机和收费员来说，静态秤使用后，争议少了，他们不会因为
误差大和收费站收费员发生争议了，车辆通行的速度得到明显的提高，而且超限的车辆也会
自觉的缴费，同时也有力的维护了收费站的正常收费秩序。
(3) 车辆通行速度加快。由于动态秤有误差，好多司机就因此将车滞留在收费车道，和
收费员发生争执。特别是在车流高峰期，严重影响了收费广场的秩序，造成车辆拥堵收费广场。使用静态秤以后，称重的精确度提高了，争议少了，车辆通行的速度自然也就提高了。现在的载货车辆通行全过程只需1分钟左右。
(4) 从根本上杜绝各种逃费行为。针对过去司机使用动态秤时所采取的“走S”，“跳磅”、非法装置等手段将得到彻底的消除，为堵漏增收工作的深入开展提供了技术保证。
2. 2静态称重的“弊”
(1) 投资大。一台3 X 21米核定100t的静态秤，设备及土建总费用在50?60多万，开挖面积过大。
(2) 受地形限制。在有些弯道及坡度大的匝道收费站没办法安装。
(3) 过车速度比原来降低。前车驶离秤台后车才能进道，降低了车道通行效率。
(4) 引来管理的麻烦。现在许多收费站都是装了一部分静态秤，所以货车都不愿意进入
有静态秤的车道，宁可在动态秤车道前长时间排队，即使一个站全部安装静态秤，货车也会不走这个站，而是从邻近的一些没办法安装静态秤的匝道收费站驶出，然后再上高速，严重
影响了正常的收费秩序。
六、动态称重系统工作原理
称重系统的核心是称重传感器，称重传感器是用来将重量信号或压力信号转换成电量信
号的转换装置。称重传感器采用金属电阻应变片组成测量桥路，利用金属电阻丝在张力作用
第27卷第8期2006年8月 仪器仪表学报 Chinese Journal of Scient ific Instrument Vo l127No18 A ug12006 车辆动态称重技术* 程路张宏建曹向辉 (浙江大学工业控制技术国家重点实验室杭州310027) 摘要随着公路运输业和商业贸易的发展,车辆动态称重技术已成为车辆载荷测量的关键技术和发展方向。文中对车辆动态称重系统的结构和弯板、压电传感器、单传感器及光纤传感器4种常用的动态称重传感器进行了介绍,并对系统产生的轴重信号进行了分析,重点讨论和研究了算术平均、神经网络、系统辨识等运用到车辆动态称重系统中的算法,并且阐述了今后的发展趋势。 关键词动态称重传感器轴重信号处理汽车 中图分类号T P273.5文献标识码A国家标准学科分类代码510.8040 Vehicle weigh-in-motion technology Cheng Lu Zhang H ong jian Cao Xiang hui (N ational key Labor ator y of I ndustr ial Contr ol T echnol ogy,Zhej iang Univers ity,H angz hou310027,China) Abstract A long w ith the development of the highw ay transpo rtation and trade,vehicle w eigh-in-m otion be-comes the key techno logy and the trend o f measuring traffic loads1T he paper presents the structure of vehicle WIM system and four ty pes of commo nly used WIM sensors:bending plate,piezoelectric sensor,load cell and fiber optic sensor1T he output signal of ax le load in the WIM sy stem is analyzed1Sever al alg orithm s used in veh-i cle WIM system,such as arithmetic averaging,neural netw ork and sy stem identification are deeply dis-cussed1The future trend for WIM is also described. Key words w eig h-in-motion sensor ax le load sig nal pro cessing vehicle 1引言 车辆的负荷对公路和桥梁的设计有着十分重要的意义。调查表明,车辆在运输中普遍存在超载运输现象,而行驶于公路的车辆如果轴重超过限值的30%,公路使用寿命就会缩短56%,使得公路维修费用巨增,路面使用寿命缩短。另外,超载运输由于载重量超过了车辆的额定吨位,使得车辆的性能受到影响:首先是车辆的稳定性受到影响,其次在弯道和纵坡较大路段,由于超载使得车辆的动力性能受到影响,严重影响了车辆的安全行驶,最后超载运输对车辆的通行能力也有一定的影响。因此,建立公路及桥梁的称重站势在必行[1]。 对于车辆的称重,传统的方法都是在静态下进行的,这种整车测量方法准确度虽然很高,但是存在着很大的缺点,如价格较高、不能分别测出轴重等。另外,实际应用中停止汽车运行进行重量测量也是不方便的。因此,近年来许多国家都对车辆动态称重技术进行了研究,并有一些实际的应用。 车辆动态称重的主要方式有两种:整车计量和轴计量方式。应用整车计量方式,需要比较大的秤台,这大大增加了工程造价和难度,所以这种方式使用地越来越少了。目前较为流行的是轴重测量,即分别测出车辆各轴的轴重,再由称重系统计算出整车重量。在静态称重时,车辆的轮胎平稳地作用于汽车衡上,除真实轴重外,无任何其他外力干扰,因此容易实现高准确度测量。但是动态称重时,车辆以一定的速度通过汽车衡,不仅轮胎对秤台的作用时间很短(在几百毫秒以内),而且作用在秤台上的力除真实轴重外,还有许多因素产生的干扰力,如车速、车辆自身振动、路面激励、轮胎力等[2-3]。可以说真实轴重往往被淹没在各种干扰力中,这给高准确度的动态称重造成很大的困难。 *本文于2005年4月收到。
确受力,提高系统的称量精度。 ③改进传统的导向柱与衬套刚性配合限位设计,而是依靠新装置(称量箱)的活动承载压柱和缓冲衬套之间的柔性配合限位来精确完成对力的引导,避免秤体由于受承重冲击偏载和侧向力容易产生的卡碰现象,以解决系统称量失准、使用失常等技术难题。 ④秤台采用整体箱式厚板结构,并在一侧设置活动盖板门,密闭性好,可有效抵抗高温辐射和钢水飞溅。秤体设计采用16只M20的高强度螺栓与臂叉大梁连接成一体,所以秤体倾覆的可能性几乎为零,传感器检查或更换只需打开秤体一侧盖板(活动门),维护简单方便,使用安全可靠。 ⑤采用国产高温传感器,节省投资;自行设计研制称量装置,风险系数小,效益好。 4 效益分析 本文介绍的炼钢工艺钢包称量装置的改进与设计,完全可应用在涟钢所有的连铸机钢包旋转台和车载钢包主体设备上。随着管理水平的提高,在完善配备化铁炉、转炉和电炉的投入产出计量手段的同时,为降低消耗,节约成本,近期,涟钢决定在一炼钢和三炼钢1#、2#共4套连铸机钢包放置台上应用国产钢包称量装置,并对原有的精炼炉车载钢包秤进行技术改造,使炼钢生产过程中钢水有了可靠的计量手段,使提高产品质量和节能降耗有一定保障。通过钢水称量显示操作人员可精确控制钢水不剩余,特别是对控制回炉钢水效益最好。根据涟钢炼钢回炉钢水统计分析,一年中由于钢水衔接不好,回炉钢水平均吨钢减少约10kg,按年产连铸方坯150万t计算,仅钢水衔接回炉钢水减少15万t。有了先进的称量装置和计量手段,按节省每吨钢水800元计算,1年就可创经济效益1200万元左右。 收稿日期:2001-07-21。 作者莫良智,男,1953年生,1978年毕业于湖南省国防企业系统锻造职工大学,工程师;主要从事计量检测和过程控制,发表论文14篇。 动态称重系统的设计 The Design of Dynamic W eighing System 魏鲁原 伍 斌 崔 霞 (徐州师范大学工学院,江苏徐州 221011) 摘 要 介绍一种动态称重系统的结构和实现方法,主要功能是动态测量行驶车辆的轮胎受力,并计算相应静态车辆重量,实现全自动、不停车计量。硬件设计中重点介绍数字电路的构成,A/D转换器、信号放大与偏置电路和LCD偏置电路。软件设计中提出了根据实际采样波形而设计的独特数据处理方法。 关键词 称重系统设计 动态称重 静态重量 车辆重量 A bs tract The structure and implementation of a d ynamic weighin g s ystem are presented.The main function is dynamically meas uring the force on tyre of on going vehicle an d calculating related static weight of vehicle to accomplish full y automatic n on-stop meterin g.In hardware design the composition of d igital circuit,A/D con verter,signal am plif ying and bias circuit as well as LCD bias circuit.In software design the unique data processing m ethod d e-sign ed in accord ance with real ti me sam plin g waveform is stated. Key w ords Design of weighing s ystem Dynamic weighing Static weighin g Weight of the vehicle 1 概述 随着我国市场经济的发展,公路交通量迅速增长,各种载货车、大平板车、带挂汽车和集装箱运输车的数量和比重逐年递增,特别是一些运输单位或个人不顾车辆、公路承载能力及行车安全,擅自对车辆进行改装,增加弹簧钢板,更换高强度轮胎,加高、加宽、加长车厢栏板,栏板上再加围篱,围篱上又堆尖等超载现象较为普遍,使公路、桥梁及其附属设施遭受到严重破坏,且由此而引发的交通事故日益增多。因此,为了维护国家财产和人民生命安全,保护公路完好畅通,严格限制超载运输车辆迫在眉睫。动态称重系统是交通执 《自动化仪表》第23卷第8期 2002年8月D OI:10.16086/https://www.doczj.com/doc/3c928379.html, ki.issn1000-0380.2002.08.012

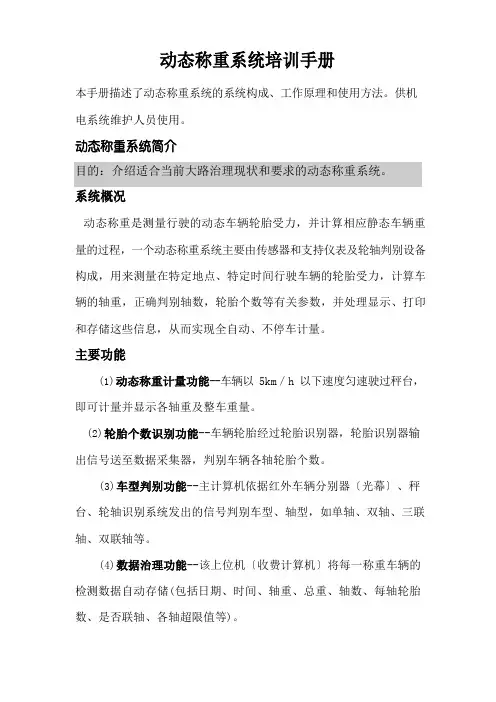

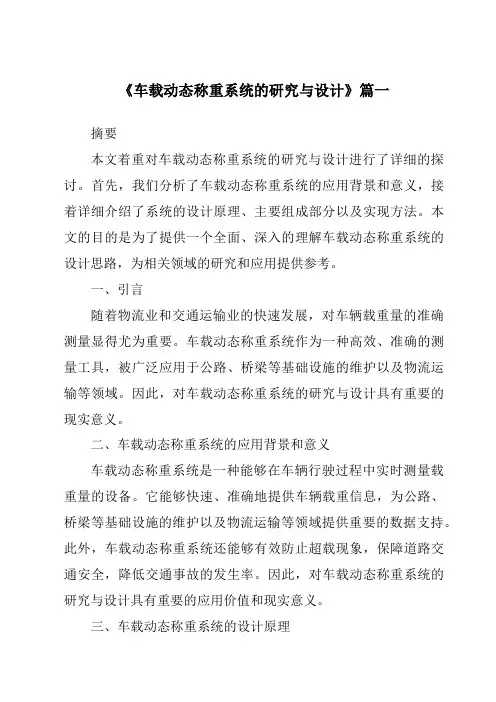

动态称重系统培训手册 本手册描述了动态称重系统的系统构成、工作原理和使用方法。供机电系统维护人员使用。 动态称重系统简介 目的：介绍适合当前公路管理现状和要求的动态称重系统。 系统概况 动态称重是测量行驶的动态车辆轮胎受力，并计算相应静态车辆重量的过程，一个动态称重系统主要由传感器和支持仪表及轮轴判别设备构成，用来测量在特定地点、特定时间行驶车辆的轮胎受力，计算车辆的轴重，正确判别轴数，轮胎个数等有关参数，并处理显示、打印和存储这些信息，从而实现全自动、不停车计量。 主要功能 (1)动态称重计量功能--车辆以5km／h以下速度匀速驶过秤台，即可计量并显示各轴重及整车重量。 (2)轮胎个数识别功能--车辆轮胎经过轮胎识别器，轮胎识别器输出信号送至数据采集器，判别车辆各轴轮胎个数。 (3)车型判别功能--主计算机根据红外车辆分离器（光幕）、秤台、轮轴识别系统发出的信号判别车型、轴型，如单轴、双轴、三联轴、双联轴等。
