摘要:纳米技术和纳米材料在科技领域扮演着越来越重要的重要角色，纳米技术是当今世界最有前途的决定性技术之一。本文主要概述了纳米材料的基本特性以及其在力学、磁学、电学、热学等方面的主要应用，并展望了纳米材料的应用前景。
关键词：纳米材料功能应用；
一、纳米材料和纳米技术的基本特点
所谓纳米材料是指材料基本构成单元的尺寸在纳米范围即1~100nm或者由他们形成的材料。所以在纳米尺寸上对物质和材料进行研究处理的技术称为纳米技术。纳米材料是指显微结构中的物相具有纳米级尺度的材料。它包含了三个层次，即：纳米微粒、纳米固体和纳米组装体系。
由于纳米材料是由相当于分子尺寸甚至是原子尺寸的微小单元组成，也正因为这样，纳米材料具有了一些区别于相同化学元素形成的其他物质材料特殊的物理或是化学特性例如：其力学特性、电学特性、磁学特性、热学特性等，这些特性在当前飞速发展的各个科技领域内得到了应用。科学家们和工程技术人员利用纳米材料的特殊性质解决了很多技术难题，可以说纳米材料特性促进了科技进步和发展。
纳米技术本质上是一种用单个原子、分子制造物质的科学技术，旨在创造和制备优异性能的纳米材料，设计、制备各种纳米器件和装置，探测分析纳米区域的性质和现象。纳米科技主要包括：①纳米体系物理学；②纳米化学；③纳米材料学；④纳米生物学；⑤纳米电子学；⑥纳米加工学；⑦纳米力学。
二、纳米材料的特性
1.小尺寸效应
⑴特殊的光学性质
当黄金（Au）被细分到小于光波波长的尺寸时，即失去了原有的富贵光泽而呈黑色。事实上，所有的金属在纳米颗粒状态都呈为黑色,而且尺越小，颜色愈黑.
⑵特殊的电学性质
介电和压电特性是材料的基本物性之一。纳米半导体的介电行为（介电常数、介电损耗）及压电特性同常规的半导体材料有和很大的不同。
⑶特殊的磁性
小尺寸超微颗粒的磁性比大块材料强许多倍，大块的纯铁矫顽力约为80A/m，而当颗粒尺寸减小到20nm以下时，其矫顽力可增加1000倍，若进一步减小其尺寸，大约小于6nm时，其矫顽力反而降低到零，表现出所谓超顺磁性
⑷特殊的热学性质
纳米材料的比热和热膨胀系数都大于同类粗晶材料和非晶体材料的值，这是由于界面原子排列较为混乱、原子密度低、界面原子耦合作用变弱的结果。因此在储热材料、纳米复合材料的机械耦合性能应用方面有其广泛的应用前景。
⑸特殊的力学性质
由纳米超微粒压制成的纳米陶瓷材料却具有良好的韧性，这是因为纳米超微粒制成的固体材料具有大的界面，界面原子的排列相当混乱。原子在外力变形条件下容易迁移，因此表现出很好的韧性与一定的延展性，使陶瓷材料具有新奇的力学性能。这就是目前的一些展销会上推出的所谓“摔不碎的陶瓷碗”。
2．表面效应
纳米微粒尺寸小，表面能高，位于表面的原子占相当大的比例。随着粒径减
小，表面原子数迅速增加，这是由于粒径小，表面急剧变大所致。当直径小于100nm时，其表面原子百分数急剧增长，甚至1g纳米颗粒表面的总和可高达100m2，这时的表面效应将不容忽略。
三．纳米材料的制备（举例）
1.碳纳米管
碳纳米管是由碳原子按一定规则排列形成的空心笼状管式结构，其直径不超过几十纳米（一纳米为十亿分之一米）。导电性强、场发射性能优良、强度是钢的100倍、韧度高等，是一种用途广泛的新材料。
目前，科学家们已发明3种方法制备含量相当高的碳纳米管的烟尘。但至今这三种方法还有严重的局限性，制取的碳纳米管长短不一，有许多缺陷和多种扭曲。火花法是通过石墨气化成为等离子体，其中一些以碳纳米管的形式重新凝聚，按质量计算，一般产率为30%。优点是使用高温并在石墨棒上加金属催化剂，可以制备几乎没有缺陷的单层或多层碳纳米管。缺点是管较短（不超过50μm），沉积时尺寸和取向都是随机的。热气法是将一块基板放进加热炉里加热后充入含碳气体，气体分解时产生自由的碳原子重新结合可能形成碳纳米管。优点是在三种方法中最容易实现产业化，也可能制备很长的碳纳米管。缺点是制得的碳纳米管是多壁的，常常有许多缺陷。与电弧放点法制备的碳纳米管相比，这种碳纳米管抗张强度只有前者的十分之一。
Rice大学的Richard Smally和他的合作者用脉冲激光代替电加热使碳气化，得到碳纳米管。在实验了多种催化剂后，该小组发现了可大量制备单层碳纳米管的条件，一般产率可达70%。优点是主产物为单层碳纳米管，通过改变反应温度可控制管的直径。缺点是需要非常昂贵的激光器，所以此法耗费最的大。
莫斯科大学的研究人员为了弄清纳米管的受压强度，将少量纳米管置于29Kpa的水压下（相当于水下18000千米深的压力）做实验。不料未加到预定压
力的1/3，纳米管就被压扁了。他们马上卸去压力，它却像弹簧一样立即恢复了原来形状。应用：科学家得到启发，发明了用碳纳米管制成像纸一样薄的弹簧，用作汽车或火车的减震装置，可大大减轻车辆的重量。更令人惊奇的是，最近美国、中国、法国和巴西科学家用精密的电子显微镜测量纳米管在电流中出现的摆频率时，发现可以测出纳米管上极小微粒引起的变化，从而发明了能称量亿亿分之二百克的单个病毒的“纳米秤”。这种世界上最小的秤，为科学家区分病毒种类，发现新病毒作出了贡献。所以这种新发明的纳米秤是世界上最为敏感和最小的衡器。可以预见，这种纳米秤可以用来测量大生物分子和生物医学颗粒的质量。例如，在医学领域可以称出如癌症、艾滋等疾病中不同病毒的质量，由此区分病毒种类，来发现新的病毒。它将是人类向微观世界进军的有力武器。 高质量的碳纳米管能储存大量氢气，从而可以实现用氢气为燃料驱动无污染汽车。
2. 碳60 1985年在太空碳分子实验室中，
偶然发现60个碳原子组成空心的笼状结构的碳分子，后来人们发现石墨碳分子经激光、电弧等强高温加热，又在一定的催化剂（铁基和镍基）帮助下，碳原子形成C60分子。已经试验过往C60中掺杂，
引入碱金属、碱土金属原子，可以得到各向同性的超导性，制成了有机超导体。
四．纳米科技具有非常重要的科技意义
1.纳米科技将促使人类认知的革命
纳米科技的科学意义体现在：纳米尺度下的物质世界及其特性，是人类较为陌生的领域，也是一片新的研究疆土。由于纳米科技是对人类认知领域新疆域的开拓，人类将面临对新理论和新发现重新学习和理解的任务。从人类未来发展的角度看，可持续发展将是人类社会进步的唯一选择。纳米科技推动产品的微型化、高性能化和与环境友好化，这将极大节约资源和能源，减少人类对其过分依赖，并促进生态环境的改善。这将在新的层次上为可持续发展的理论变为现实提供物质和技术保证。
2.纳米科技将引发一场新的工业革命
纳米科技将对信息和生物技术产业产生革命性的影响，促使传统产业的“旧貌换新颜”。比如通过纳米材料的研究，我们在化纤制品中加入纳米微粒，可以除味、杀菌。通过纳米技术的运用，使建筑物外墙涂料的耐洗刷性由原来的1000多次提高到1万多次，老化时间也延长了两倍多。纳米技术是使人们认识、改造微观世界的水平提高到了一个新的高度。纳米技术将用于下一代的微电子器件即纳米电子器件，使未来的电脑、电视机、卫星、机器人等的体积变得越来越小. 五．纳米科技前景的展望
1．材料和制备
在纳米尺度上，通过精确地控制尺寸和成分来合成材料单元，制备更轻、更强和可设计的材料，同时具有长寿命和低维修费用的特点；以新原理和新结构在纳米层次上构筑特定性质的材料或自然界不存在的材料、生物材料和仿生材料。实现材料破坏过程中纳米级损伤的诊断和修复。
2．微电子和计算机技术
纳米结构微处理器的效率提高1兆倍，并实现太比特的存储器(提高1000倍)；研制集成纳米传感器系统。
3．环境和能源
纳米材料对各个领域都有不同程度的影响和渗透，特别是纳米材料在环境保护和环境治理方面的应用，给我国乃至全世界在治理环境污染方面带来新的机会。首先，纳米级稀土钙钛矿型复合氧化物ABO3对汽车尾气所排放的CO、NO 和HC具有良好的催化转化作用。近年来，很多稀土钙钛矿型复合氧化物已经投放时常应用于汽车尾气的治理。其次，纳米TiO2可以分解有机废水中的卤代脂肪烃、有机酚类、酚类等以及空气中的甲醛、甲醇、丙酮等有害污染物为二氧化碳和水，使其在环境污染治理方面发挥着越来越大的作用。制备孔径lnm的纳孔材料作为催化剂的载体，有序纳米孔材料和纳米膜材料(孔径l0~l00nm)用来消除水和空气中的污染；成倍的提高太阳能电池的能量转换效率。另外，纳米ZnO 作为功能材料也具有优异的性能，在环境保护和治理方面同样显示出广阔的应用前景。
4．医学与健康
纳米技术将给医学带来变革：纳米级粒子将使药物在人体内的传输更为方便，用数层纳米粒子包裹的智能药物进入人体后，可主动搜索并攻击癌细胞或修补损伤组织；在人工器官外面涂上纳米粒子可预防移植后的排斥反应；研究耐用的与人体友好的人工组织、器官复明和复聪器件；疾病早期诊断的纳米传感器系统。科学家设想制造出负责清扫血管的纳米机器人（清洁工），专门负责清扫血管壁上的胆固醇、凝血等沉积物，以预防脑血栓等心血管病；同时也可以制作出清扫体内癌细胞的机器人。纳米泵人造红细胞它比体内血液中的红细胞要多携带200多倍的氧气。
5．生物技术
在纳米尺度上按照预定的对称性和排列制备具有生物活性的蛋白质、核糖核酸等；在纳米材料和器件中植入生物材料使其兼具生物功能和其他功能；生物仿生化学药品和生物可降解材料；动植物的基因改善和治疗，测定DNA的基因芯片等。
6．航天和航空
纳米器件在航空航天领域的应用，不仅是增加有效载荷，更重要的是使耗能指标成指数倍的降低。这方面的研究内容还包括：研制低能耗、抗辐照、高性能计算机；微型航天器用纳米集成的测试、控制电子设备；抗热障、耐磨损的纳米结构涂层材料。
7．国家安全
拥有纳米技术知识产权和广泛应用这些技术的国家，将在国家经济安全和国
防安全方面处于有利地位。主要表现在，先进的纳米电子器件在信息控制方面的应用；通过纳米机械学，微小机器人的应用将提高部队的灵活性和增加战斗的有效性用纳米和微米机械设备控制，国家核防卫系统的性能将大幅度提高；通过纳米材料技术的应用，可使武器装备的耐腐蚀、吸波性和隐蔽性大大提高，可用于舰船、潜艇和战斗机等军事方面的应用。
经过几十年对纳米技术的研究探索，现在科学家已经能够在实验室操纵单个原子，纳米技术有了飞跃式的发展。可以预测：不久的将来纳米金属氧化物半导体场效应管、平面显示用发光纳米粒子与纳米复合物、纳米光子晶体将应运而生；用于集成电路的单电子晶体管、记忆及逻辑元件、分子化学组装计算机将投入应用；分子、原子簇的控制和自组装、量子逻辑器件、分子电子器件、纳米机器人、集成生物化学传感器等将被研究制造出来。
纳米技术目前从整体上看虽然仍然处于实验研究和小规模生产阶段，但从历史的角度看：上世纪70年代重视微米科技的国家如今都已成为发达国家。当今重视发展纳米技术的国家很可能在21世纪成为先进国家。纳米技术对我们既是严峻的挑战，又是难得的机遇。必须加倍重视纳米技术和纳米基础理论的研究，为我国在21世纪实现经济腾飞奠定坚实的基础。整个人类社会将因纳米技术的发展和商业化而产生根本性的变革。
纳米技术在生活中的应用 论文摘要：本文介绍了纳米技术、纳米材料的基本概念、原理、特征和各种纳米材料在涂料领域的应用；阐述了纳米材料在应用中所存在的技术问题，以及纳米技术在涂料领域的发展前景。 论文关键词：纳米技术纳米材料涂料 1纳米简介 所谓纳米技术，是指在0.1~100纳米的尺度里，研究电子、原子和分子内的运动规律和特性的一项崭新技术。科学家们在研究物质构成的过程中，发现在纳米尺度下隔离出来的几个、几十个可数原子或分子，显著地表现出许多新的特性，而利用这些特性制造具有特定功能设备的技术，就称为纳米技术。 纳米技术与微电子技术的主要区别是：纳米技术研究的是以控制单个原子、分子来实现设备特定的功能，是利用电子的波动性来工作的；而微电子技术则主要通过控制电子群体来实现其功能，是利用电子的粒子性来工作的。人们研究和开发纳米技术的目的，就是要实现对整个微观世界的有效控制。 纳米技术是一门交叉性很强的综合学科，研究的内容涉及现代科技的广阔领域。1993年，国际纳米科技指导委员会将纳米技术划分为纳米电子学、纳米物理学、纳米化学、纳米生物学、纳米加工学和纳米计量学等6个分支学科。其中，纳米物理学和纳米化学是纳米技术的理论基础，而纳米电子学是纳米技术最重要的内容。 纳米是一个微小的长度单位，1纳米等于10亿分之一米。根头发丝有7万到8万纳米。纳米技术这个词汇出现在1974年。纳米科学、纳米技术是在0。10 到100纳米尺度的空间内研究电子、原子和分子运动规律及特性。纳米材料是纳米技术的重要的组成部分，也是国际上竞争的热点和难点。碳纳米管自从1991年被发现以来，就一直被誉为未来的材料。碳纳米管在强度上大约比钢强100倍，其传热性能优于所有已知的其它材料。碳纳米管具有良好的导电性，在常温下导电时，几乎不产生电阻。纳米陶瓷材料在1600摄氏度高温下能像橡皮泥那样柔软，在室温下也能自由弯曲。从1998年世界上第一只纳米晶体管制成，到1999年100纳米芯片问世，使20世纪最后10年世界上出现的“纳米热”进一步升温。 我国在纳米技术领域占有一度之地，处于国际先进行列。已成功制备出包括金属、合金、氧经化物、氢化物、碳化物、离子晶体和半导体等多种纳米材料，合成出多种同轴纳米电缆，掌握了制备纯净碳纳米管技术，能大批量制备长度为2至3毫米的超长纳米管。合成的最细的碳纳米管的直径只有0.33纳米，这不但打破了我国科学家自已不久前创造的直径只为0.5纳米的世界纪录，而且突破了日本科学家1992年所提出的0.4纳米的理论极限值 纳米技术应用前景十分广阔，经济效益十分巨大。纳米技术未来的应用将远远超过计算机工业。纳米复合、塑胶、橡胶和纤维的改性，纳米功能涂层材料的设计和应用，将给传统产生和产品注入新的高科技含量。专家指出，纺织、建材、化工、石油、汽车、军事装备、通讯设备等领域，将免不了一场因纳米而引发的“材料革命”现在我国以纳米材料和纳米技术注册的公司有近100个，建立了10多条纳米材料和纳米技术的生产线。纳米布料、服装已批量生产，象电脑工作装、无静电服、防紫外线服等纳米服装都已问世。加入纳米技术的新型油漆，不仅耐洗刷性提高了十几倍，而且无毒无害无异味。一张纳米光盘上能存几百部，
纳米材料的研究属于一种微观上的研究，纳米是一个十分小的尺度，而一些物质在纳米级别这个尺度，往往会表现出不同的特性。纳米技术就是对此类特性进行研究、控制。那么，关于纳米材料的特性及相关应用有哪些呢？下面就来为大家例举介绍一下。 一、纳米材料的特性 当粒子的尺寸减小到纳米量级，将导致声、光、电、磁、热性能呈现新的特性。比方说：被广泛研究的II-VI族半导体硫化镉，其吸收带边界和发光光谱的峰的位置会随着晶粒尺寸减小而显著蓝移。按照这一原理，可以通过控制晶粒尺寸来获得不同能隙的硫化镉，这将大大丰富材料的研究内容和可望获得新的用途。我们知道物质的种类是有限的，微米和纳米的硫化镉都是由硫和镉元素组成的，但通过控制制备条件，可以获得带隙和发光性质不同的材料。也就是说，通过纳米技术获得了全新的材料。纳米颗粒往往具有很大的比表面积，每克这种固体的比表面积能达到几百甚至上千㎡，这使得它们可作为高活性的吸附剂和催化剂，在氢气贮存、有机合成和环境保护等领域有着重要的应用前景。对纳米体材料，我们可以用“更轻、更高、更强”这六个字来概括。“更轻”是指借助于纳米材料和技术，我们可以制备体积更小性能不变甚至更好的器件，减小器件的体
积，使其更轻盈。如现在小型化了的计算机。“更高”是指纳米材料可望有着更高的光、电、磁、热性能。“更强”是指纳米材料有着更强的力学性能(如强度和韧性等)，对纳米陶瓷来说，纳米化可望解决陶瓷的脆性问题，并可能表现出与金属等材料类似的塑性。 二、纳米材料的相关应用 1、纳米磁性材料 在实际中应用的纳米材料大多数都是人工制造的。纳米磁性材料具有十分特别的磁学性质，纳米粒子尺寸小，具有单磁畴结构和矫顽力很高的特性，用它制成的磁记录材料不仅音质、图像和信噪比好，而且记录密度比γ-Fe2O3高几十倍。超顺磁的强磁性纳米颗粒还可制成磁性液体，用于电声器件、阻尼器件、旋转密封及润滑和选矿等领域。 2、纳米陶瓷材料 传统的陶瓷材料中晶粒不易滑动，材料质脆，烧结温度高。纳米陶瓷的晶粒尺寸小，晶粒容易在其他晶粒上运动，因此，纳米陶瓷材料具有极高的强度和高韧性以及良好的延展性，这些特性使纳米陶瓷材料可在常温或次高温下进行冷加工。如果在次高温下将纳米陶瓷颗粒加工成形，然后做表面退火处理，就可以使
纳米材料导论复习题(2016) 一、填空： 1.纳米尺度是指 2.纳米科学是研究纳米尺度内原子、分子和其他类型物质的科学 3.纳米技术是在纳米尺度范围内对原子、分子等进行的技术 4.当材料的某一维、二维或三维方向上的尺度达到纳米范围尺寸时，可将此类材料称为 5.一维纳米材料中电子在个方向受到约束，仅能在个方向自由运动，即电子在 个方向的能量已量子化一维纳米材料是在纳米碳管发现后才得到广泛关注的，又称为 6.1997年以前关于Au、Cu、Pd纳米晶样品的弹性模量值明显偏低，其主要原因是 7.纳米材料热力学上的不稳定性表现在和两个方面 8.纳米材料具有高比例的内界面，包括、等 9.根据原料的不同，溶胶-凝胶法可分为： 10.隧穿过程发生的条件为. 11.磁性液体由三部分组成：、和 12.随着半导体粒子尺寸的减小，其带隙增加，相应的吸收光谱和荧光光谱将向方向移动，即 13.光致发光指在照射下被激发到高能级激发态的电子重新跃入低能级被空穴捕获而发光的微观过程仅在激发过程中发射的光为在激发停止后还继续发射一定时间的光为 14.根据碳纳米管中碳六边形沿轴向的不同取向，可将其分成三种结构：、和 15.STM成像的两种模式是和. 二、简答题：（每题5分，总共45分） 1、简述纳米材料科技的研究方法有哪些？ 2、纳米材料的分类？ 3、纳米颗粒与微细颗粒及原子团簇的区别？ 4、简述PVD制粉原理 5、纳米材料的电导（电阻）有什么不同于粗晶材料电导的特点？ 6、请分别从能带变化和晶体结构来说明蓝移现象
7、在化妆品中加入纳米微粒能起到防晒作用的基本原理是什么？ 8、解释纳米材料熔点降低现象 9、AFM针尖状况对图像有何影响？画简图说明 1. 纳米科学技术 (Nano-ST):20世纪80年代末期刚刚诞生并正在崛起的新科技，是研究在千万分之一米10–7)到十亿分之一米(10–9米)内，原子、分子和其它类型物质的运动和变化的科学；同时在这一尺度范围内对原子、分子等进行操纵和加工的技术，又称为纳米技术 2、什么是纳米材料、纳米结构？ 答：纳米材料：把组成相或晶粒结构的尺寸控制在100纳米以下的具有特殊功能的材料称为纳米材料，即三维空间中至少有一维尺寸小于100nm的材料或由它们作为基本单元构成的具有特殊功能的材料，大致可分为纳米粉末、纳米纤维、纳米膜、纳米块体等四类；纳米材料有两层含义： 其一，至少在某一维方向，尺度小于100nm，如纳米颗粒、纳米线和纳米薄膜，或构成整体材料的结构单元的尺度小于100nm，如纳米晶合金中的晶粒;其二，尺度效应：即当尺度减小到纳米范围，材料某种性质发生神奇的突变，具有不同于常规材料的、优异的特性量子尺寸效应。 纳米结构：以纳米尺度的物质为单元按一定规律组成的一种体系 3、什么是纳米科技？ 答：纳米科技是研究在千万分之一米(10-8)到亿分之一米(10-9米)内，原子、分子和其它类型物质的运动和变化的学问；同时在这一尺度范围内对原子、分子进行操纵和加工 4、什么是纳米技术的科学意义？ 答：纳米尺度下的物质世界及其特性，是人类较为陌生的领域，也是一片新的研究疆土在宏观和微观的理论充分完善之后，再介观尺度上有许多新现象、新规律有待发现，这也是新技术发展的源头；纳米科技是多学科交叉融合性质的集中体现，我们已不能将纳米科技归为任何一门传统的学科领域而现代科技的发展几乎都是在交叉和边缘领域取得创新性的突破的，在这一尺度下，充满了原始创新的机会因此，对于还比较陌生的纳米世界中尚待解释的科学问题，科学家有着极大的好奇心和探索欲望 5、纳米材料有哪4种维度？举例说明 答：零维：团簇、量子点、纳米粒子 一维：纳米线、量子线、纳米管、纳米棒 二维：纳米带、二维电子器件、超薄膜、多层膜、晶体格 三维：纳米块体 6、请叙述什么是小尺寸效应、表面效应、量子效应和宏观量子隧道效应、库仑堵塞效应 答：小尺寸效应：当颗粒的尺寸与光波波长、德布罗意波长以及超导态的相干长度或透射深度等物理特征尺寸相当或更小时，晶体周期性的边界条件将被破坏，非晶态纳米粒子的颗粒表面层附近的原子密度减少，导致声、光、电、磁、热、力学等特性呈现新的物理性质的变化称为小尺寸效应 表面效应：球形颗粒的表面积与直径的平方成正比，其体积与直径的立方成正比，故其比表面积（表面积/体积）与直径成反比随着颗粒直径的变小，比表面积将会显著地增加，颗粒表面原子数相对增多，从而使这些表面原子具有很高的活性且极不稳定，致使颗粒表现出不一样的特性，这就是表面效应 量子尺寸效应：当粒子的尺寸达到纳米量级时，费米能级附近的电子能级由连续态分裂成分立能级当能级间距大于热能、磁能、静电能、静磁能、光子能或超导态的凝聚能时，会出现纳米材料
本讲知识点属于几何模块的第一讲，属于起步内容，难度并不大．要求学生认识各种基本平面图形和立体图形；了解简单的几何图形简拼和立体图形展开；看懂立体图形的示意图，锻炼一定的空间想象能力． 几何图形的定义： 1、几何图形主要分为点、线、面、体等，他们是构成中最基本的要素． （1）点：用笔在纸上画一个点，可以画大些，也可以画小些．点在纸上占一个位置． （2）线段：沿着直尺把两点用笔连起来，就能画出一条线段．线段有两个端点． （3）射线：从一点出发，沿着直尺画出去，就能画出一条射线．射线有一个端点，另一端延伸的很远很远，没有 尽头． （4）直线：沿着直尺用笔可以画出直线．直线没有端点，可以向两边无限延伸 （5）两条直线相交： 两条直线相交，只有一个交点． （6）两条直线平行：两条直线平行，没有交点，无论延伸多远都不相交． （7）角：角是由从一点引出的两条射线构成的．这点叫角的顶点，射线叫点的边． （8）角分为锐角、直角和钝角三种：直角的两边互相垂直，三角板有一个角就是这样的直角． 教室里天花板上的角都是直角． 锐角比直角小，钝角比直角大． （9）三角形：三角形有三条边，三个角，三个顶点． 边 边 顶点 直角锐角钝角 顶角顶角 边边 角 角 角顶角 边 知识点拨
（10）直角三角形：直角三角形是一种特殊的三角形，它有一个角是直角．它的三条边中有两条叫直角边，一条叫 斜边． （11）等腰三角形：等腰三角形也是一种特殊的三角形，它有两条边一样长(相等)，相等的两条边叫”腰”，另外 的一条边叫”底”． （12）等腰直角三角形：等腰直角三角形既是直角三角形，又是等腰三角形． （13）等边三角形：等边三角形的三条边一样长(相等)，三个角也一样大(相等)． （14）四边形：四边形有四条边，内部有四个角． （15）长方形：长方形的两组对边分别平行且相等，四个角也都是直角． （16）正方形：正方形的四条边都相等，四个角都是直角． （17）平行四边形：平行四边形的两组对边分别平行而且相等，两组对角分别相等． （18）等腰梯形：等腰梯形是一种特殊的四边形，它的上下两边平行，左右两边相等．平行的两边分别叫上底和下 底，相等的两边叫腰． 直角边 斜边 直角边 腰 腰 底 直角边 直角边 斜边 腰腰 底边边 边 角 角 角 腰 腰 下底 上底
纳米材料属于纳米技术中的一种，是一种很特殊的材料。物质到纳米尺度以后，大约是在0.1—100纳米这个范围空间，物质的性能就会发生突变，出现特殊性能。纳米材料指的就是这种尺度达到纳米单位的、具备特殊性能的材料。它在现实生活中的应用广泛，包含以下几点： 1、纳米磁性材料 在实际中应用的纳米材料大多数都是人工制造的。纳米磁性材料具有十分特别的磁学性质，纳米粒子尺寸小，具有单磁畴结构和矫顽力很高的特性，用它制成的磁记录材料不仅音质、图像和信噪比好，而且记录密度比γ-Fe2O3高几十倍。超顺磁的强磁性纳米颗粒还可制成磁性液体，用于电声器件、阻尼器件、旋转密封及润滑和选矿等领域。 2、纳米陶瓷材料 传统的陶瓷材料中晶粒不易滑动，材料质脆，烧结温度高。纳米陶瓷的晶粒尺寸小，晶粒容易在其他晶粒上运动，因此，纳米陶瓷材料具有极高的强度和高韧性以及良好的延展性，这些特性使纳米陶瓷材料可在常温或次高温下进行冷加工。如果在次高温下将纳米陶瓷颗粒加工成形，然后做表面退火处理，就可以使纳米材料成为一种表面保持常规陶瓷材料的硬度和化学稳定性，而内部仍具有纳
米材料的延展性的高性能陶瓷。 3、纳米传感器 纳米二氧化锆、氧化镍、二氧化钛等陶瓷对温度变化、红外线以及汽车尾气都十分敏感。因此，可以用它们制作温度传感器、红外线检测仪和汽车尾气检测仪，检测灵敏度比普通的同类陶瓷传感器高得多。 4、纳米倾斜功能材料 在航天用的氢氧发动机中，燃烧室的内表面需要耐高温，其外表面要与冷却剂接触。因此，内表面要用陶瓷制作，外表面则要用导热性良好的金属制作。但块状陶瓷和金属很难结合在一起。如果制作时在金属和陶瓷之间使其成分逐渐地连续变化，让金属和陶瓷“你中有我、我中有你”，便能结合在一起形成倾斜功能材料，它的意思是其中的成分变化像一个倾斜的梯子。当用金属和陶瓷纳米颗粒按其含量逐渐变化的要求混合后烧结成形时，就能达到燃烧室内侧耐高温、外侧有良好导热性的要求。 5、纳米半导体材料 将硅、砷化镓等半导体材料制成纳米材料，具有许多优异性能。例如，纳米半导体中的量子隧道效应使某些半导体材料的电子输运反常、导电率降低，电导热系数也随颗粒尺寸的减小而下降，甚至出现负值。这些特性在大规模集成电路器件、光电器件等领域发挥重要的作用。 利用半导体纳米粒子可以制备出光电转化效率高的、即使在阴雨天也能正常工作的新型太阳能电池。由于纳米半导体粒子受光照射时产生的电子和空穴具有较强的还原和氧化能力，因而它能氧化有毒的无机物，降解大多数有机物，然后生成无毒、无味的二氧化碳、水等，所以，可以借助半导体纳米粒子利用太阳能
浅谈纳米技术的研究与应用 1.引言 当集成电路代替电子管和半导体晶体管的初期，1959年美国诺贝尔奖获得者查理·费曼(Richard Phillips Feynman)，在美国加州理工学院召开的美国物理年会上预言：“如果人们能够在原子/分子的尺度上来加工材料，制造装置，将会有许多激动人心的新发现，人们将会打开一个崭新的世界。”这在当时只是一个美好的梦想。 如今，这个预言和梦想终于实现了。费曼所预言的材料就是现在的纳米。 今天，不少科学家又在预言，纳米科技将在新世纪里得到惊人的发展，纳米科技将给人类的科学技术和生活带来革命性的变化。科学家认为，纳米时代的到来不会很久，它在未来的应用将远远超过计算机，并成为未来信息时代的核心。 我国著名科学家钱学森早在1991年就指出：“纳米左右和纳米以下的结构将是下一阶段科技发展的重点，会是一次技术革命，从而将是21世纪的又一次产业革命。” 英国理论物理学家斯蒂芬·霍金是继爱因斯坦之后最杰出的物理学家。他预测：“未来一千年人类有可能对DNA基因重新设计。而生化纳米材料则是设计DNA基因所必须具备的医药材料基础。” 近年来，科学家勾画了一幅若干年后的蓝图：纳米电子学将使量子元件代替微电子备件，巨型计算机可装入口袋；通过纳米化，易碎的陶瓷可以变成韧性的；世界还将出现1μm以下的机器甚至机器人；纳米技术还能给药物的传输提供新的方式和途径，对基因进行定点等。 海内外科技界广泛认为，纳米材料和技术的大规模应用可望在10年内实现。现阶段纳米材料和技术正向新材料、微电子、计算机、医学、航天航空、环境、能源、生物技术和农业等诸多领域渗透，并已得到不同程度的应用。 1998年8月20日，《美国商业周刊》发表文章指出，21世纪有三个领域可能取得重大突破：生命科学和生物技术；纳米材料和纳米技术；从外星球获得能源。并指出这是人类跨入21世纪所面临的新的挑战和机遇。诺贝尔奖获得者罗雷尔也曾说过：“70年代重视微米的国家如今都成为发达国家，现在重视纳米技术的国家很可能成为21世纪先进国家。” 1974年，Taniguchi最早使用纳米技术(Nanotechnology)一词描述精细机械加工。1977年美国麻省理工学院的德雷克斯勒也提倡纳米科技的研究。但当时多数主流科学家对此持怀疑态度。1982年发明了扫描隧道显微镜(STM)，以空前的分辨率揭示了一个“可见的”原子、分子世界。到80年代末，STM已不
§1简单几何体 1．1简单旋转体 1．2简单多面体 (教师用书独具) ●三维目标 1．知识与技能 (1)认识柱、锥、台、球及其简单组合体的结构特征，并能运用这些特征描述现实生活中简单物体的结构．(2)掌握简单几何体的分类． 2．过程与方法 通过对简单几何体结构的描述和判断，培养学生的观察能力和空间想象能力． 3．情感、态度与价值观 通过对简单几何体的学习，体会数学的应用价值，增加学生学习数学的兴趣． ●重点难点 重点：简单几何体的结构特征． 难点：简单几何体的分类． 教学时要从生活空间里各式各样的几何体的特点入手，引导学生观察、归纳出几何体的结构特征，进而认识旋转体与多面体，找准彼此的分类特征． (教师用书独具)
●教学建议 本节内容是学习立体几何的第一节，是对简单几何体的初步认识，为以后学习立体几何内容作好图形基础．本节课宜采用观察总结式教学模式，即在教学过程中，让学生观察现实生活的几何体，在老师的引导下，去认识简单的旋转体和简单的多面体，让学生观察、讨论、总结出各几何体的特征，让学生学会把具体生活空间几何体抽象到数学中的立体几何体． ●教学流程 创设问题情景，引出问题，旋转体与多面体的特征是什么？?引导学生结合现实空间几何体来认识圆柱、圆锥、圆台、球与棱柱、棱锥、棱台?通过例1及其互动探究，使学生掌握平面图形的旋转问题?通过例2及其变式训练，使学生掌握简单多面体的特征?通过例3及变式训练，使学生认识简单组合体的构成?归纳整理，进行课堂小结整体认识本节课所学知识?完成当堂双基达标，巩固所学知识并进行反馈、矫正 观察下列图形 思考它们有什么共同特点？是怎样形成的？ 【提示】共同特点：组成它们的面不全是平面图形．可以由平面图形旋转而成． 1．旋转体的定义：一条平面曲线绕着它所在的平面内的一条定直线旋转所形成的曲面叫作旋转面；封闭的旋转面围成的几何体叫作旋转体．
浅谈纳米材料与生活 摘要：人类迈着欢快的步伐轻松地进入二十一世纪。二十世纪是计算机技术革命蓬勃发展的时期，计算机技术得到了卓越的发展。现在人类进入了又一世纪，在这个日新月异的新的世纪里，科学家通过运用的发达的计算机技术，为我们奏起了“纳米技术”发展的号角。“纳米技术”主要是围绕开发纳米材料为核心而发展的技术，它有着广阔的发展前景，随着纳米技术的发展纳米材料也不断有着新的开发。“纳米材料”的有效发掘及其利用必定会给人们的生活带来又一翻天覆地变化，给人们的衣、食、住、行、医疗卫生事业带来极大便利。本文主要是通过给大家说明纳米材料的本质这一基点，向大家普及纳米材料的特性，以使更多的人能对纳米材料有整体的认识。除此之外更重要的就是联系生活实际，向大家说明纳米材料是如何影响人们生活的。到目前为止，它的发展的确已经给我们生活带来了很多便利，我相信在纳米技术不断进步、发展的未来，纳米材料一定有更广阔的空间。 关键词：纳米、纳米技术、纳米材料、应用 现如今，科学界普遍认为，纳米技术是21世纪经济增长的一台主要发动机，他将成为超过网络技术和基因技术的“决定性技术”，并将成为最有前途的材料，它所见具有的独特物理和化学性质，可以节省资源、合理利用能源并且能够净化生存环境，它的发展研究会对化工行业带来新的机遇。 纳米材料的特性： 纳米材料是英文“napometer”的译音，是一个物理学上的长度单位。1纳米是1米的十亿分之一，用我们能看见的最小微粒院子来表示的话，相当于45个远在啊排列起来的长度。自然界只有生物具有纳米尺度，遗传基因DNA螺旋结构的半径约1纳米左右，一个典型的病毒大约100纳米长，相当于万分之一的头发丝的粗细。纳米科技就是一门以0.1至100纳米这样的尺度为研究对象的前沿科学。作为尺度单位的纳米，并没有物理内涵，当物质到纳米尺度后，
墨烯纳米材料及其应
二?一七年十二月
摘要 ................. 错误!未定义书签 1引言................ 错误!未定义书签 2石墨烯纳米材料介绍......... 错误!未定义书签 3石墨烯纳米材料吸附污染物...... 错误!未定义书签金属离子吸附........... 错误!未定义书签 有机化合物的吸附......... 错误!未定义书签 4石墨烯在膜及脱盐技术上的应用..… 错误!未定义书签石墨烯基膜............ 错误!未定义书签 采用石墨烯材料进行膜改进..... 错误!未定义书签 石墨烯基膜在脱盐技术的应用??… 错误!未定义书签5展望................ 错误!未定义书签
石墨烯因为其独特的物理化学方面的性质，特别是其拥有较高的比表面积、 较高的电导率、较好的机械强度和导热性，使其作为一种新颖的纳米材料赢得了越来越广泛的关注。 关键词：石墨烯；碳材料；环境问题；纳米材料 1引言 随着世界人口的增长，农业和工业生产出现大规模化的趋势。空气，土壤和水生生态系统受到严重的污染；全球气候变暖等环境问题正在成为政治和科学关注的重点。目前全球已经开始了解人类活动对环境的影响，并开发新技术来减轻相关的健康和环境影响。在这些新技术中，纳米技术的发展已经引起了广泛的关注。 纳米材料由于其在纳米级尺寸而具有独特的性质，可用于设计新技术或提高现有工艺的性能。纳米材料在水处理，能源生产和传感方面已经有了诸多应用，越来越多的文献描述了如何使用新型纳米材料来应对重大的环境挑战。 石墨烯引起了诸多研究人员的关注。石墨烯是以sp2杂化连接的碳原子层构成的二维材料，其厚度仅为一个碳原子层的厚度。这种“只有一层碳原子厚的碳薄片”，被公认为目前世界上已知的最薄、最坚硬、最有韧性的新型材料。石墨烯具有超高的强度，碳原子间的强大作用力使其成为目前已知力学强度最高的材料。石墨烯还具有特殊的电光热特性，包括室温下高速的电子迁移率、半整数量子霍尔效应、自旋轨道交互作用、高理论比表面积、高热导率和高模量、高强度, 被认为在单分子探测器、集成电路、场效应晶体管等量子器件、功能性复合材料、储能材料、催化剂载体等方面有广泛的应用前景。在环境领域，石墨烯已被应用于新型吸附剂或光催化材料，其作为下一代水处理膜的构件，常用作污染物监测。 2石墨烯纳米材料介绍 单层石墨烯属于单原子层紧密堆积的二维晶体结构（）。在石墨烯平面内，碳原子以六兀环形式周期性排列，每个碳原子通过C键与临近的二个碳原子相连，S Px和Py三个杂化轨道形成强的共价键合，组成sp2杂化结构，具有120° 的键角。石墨烯可由石墨单层剥离而产生，最初是通过微机械剥离，使用胶带依次将石墨粘黏成石墨烯来实现。Geim和Novoselov
[基础题组练] 1．圆柱的底面积为S ，侧面展开图是一个正方形，那么圆柱的侧面积是( ) A ．4πS B ．2πS C ．πS D ．233 πS 解析：选A.由πr 2＝S 得圆柱的底面半径是S π，故侧面展开图的边长为2π·S π ＝2πS ，所以圆柱的侧面积是4πS ，故选A. 2．已知圆锥的高为3，底面半径长为4，若一球的表面积与此圆锥的侧面积相等，则该球的半径长为( ) A ．5 B ． 5 C ．9 D ．3 解析：选B.因为圆锥的底面半径R ＝4，高h ＝3，所以圆锥的母线l ＝5，所以圆锥的侧面积S ＝πRl ＝20π.设球的半径为r ，则4πr 2＝20π，所以r ＝5，故选B. 3．(2020·安徽黄山一模)如图所示为某几何体的三视图，则几何体的体积为( ) A.1 2 B ．1 C.32 D ．3 解析：选B. 由主视图可得如图的四棱锥P -ABCD ，其中平面ABCD ⊥平面PCD . 由主视图和俯视图可知AD ＝1，CD ＝2，P 到平面ABCD 的距离为3 2. 所以四棱锥P -ABCD 的体积为V ＝13×S 长方形ABCD ×h ＝13×1×2×3 2＝1.故选B. 4．(2020·河南郑州三模)某几何体的三视图如图所示，则该几何体的体积为( )
A.5π3 B ．4π3 C.π3 D ．2π3 解析：选D. 几何体是半个圆柱挖去半个圆锥所形成的，如图， 由题意可知几何体的体积为：12×12·π×2－13×12×12·π×2＝2π 3 .故选D. 5．(2020·广东茂名一模)在长方体ABCD -A 1B 1C 1D 1中，四边形ABCD 是边长为2的正方形，D 1B 与DC 所成的角是60°，则长方体的外接球的表面积是( ) A ．16π B ．8π C ．4π D ．42π 解析：选A.如图，在长方体ABCD -A 1B 1C 1D 1中，因为DC ∥AB ，所以相交直线D 1B 与AB 所成的角是异面直线D 1B 与DC 所成的角． 连接AD 1，由AB ⊥平面ADD 1A 1，得AB ⊥AD 1，所以在Rt △ABD 1中，∠ABD 1就是D 1B 与DC 所成的角，即∠ABD 1＝60°，又AB ＝2，AB ＝BD 1cos 60°， 所以BD 1＝AB cos 60°＝4，设长方体ABCD -A 1B 1C 1D 1外接球的半径为R ，则由长方体的 体对角线就是长方体外接球的直径得4R 2＝D 1B 2＝16，则R ＝2， 所以长方体外接球的表面积是4πR 2＝16π.故选A. 6．一个四棱锥的侧棱长都相等，底面是正方形，其主视图如图所示，则该四棱锥的侧面积是________．
浅谈纳米材料与技术的应用与发展 二十一世纪是信息技术、生命科学和纳米技术的世纪，科学技术的飞速发展以及国民经济的提高为纳米材料与技术这一专业的发展奠定了坚实的基础。纳米材料不同于传统的材料，拥有其他材料不具备的优异性能，同时，纳米材料应用范围十分广泛，可应用在环境保护、航空航天、生物医学、防护装置等各个方面，因此，发展纳米材料与技术具有十分重要的意义。本文主要论述了纳米材料与技术的应用，并对其发展前景进行了阐述，期望能为我国的纳米材料与技术的发展提供一些建议。 标签：纳米材料与技术；应用；发展 一、引言 纳米材料是物质的颗粒大小属于纳米级，主要是通过压制、烧结由金属、无机物或者聚合纳米微颗粒产生的材料。它处于1-100纳米这个范围空间，拥有着特殊的性能，是一种介于微观和宏观物质结构之间的特殊材料[1]。納米材料与技术概念率先提出于20世纪60年代，在1984年纯物质纳米细粉的制得则标志着其研究进入了新的阶段；而在1990年7月，纳米材料科学正式成为材料科学新的分支。二十一世纪以来，纳米技术是二十一世纪三大科技之一，纳米材料进入高速发展的阶段，各国不断加大对纳米材料研究的投资，例如美国的NNI，欧盟的“地平线2020”，以及我国在“八五”期间，将“纳米材料科学”列入国家项目之中，并于2006 年启动了纳米技术科学研究计划。现在纳米材料逐渐步入2.0时代，与医药、测量技术等学科的结合研究已走上日程，相信在未来，纳米材料在安全、环境、健康方面的研究也会不断深入，更好的应用于我们社会的各个领域[2]。 二、纳米材料与技术的应用 2.1 在环境保护上的应用。 随着科学技术的发展，我国的工业越来越强，但是在发展过程中污染了环境，所排放的废气废水已经严重超过环境自身的承载力，其恢复效果十分差，给人们的生活以及身体健康带来了十分不利的影响。但纳米材料的发现，其良好的性能有助于保护环境。工业发展过程中汽油、柴油的使用，因其含有硫的化合物在燃烧时产生有害气体，过量排放导致了大气污染，纳米材料和纳米技术的应用能够解决这些有毒气体的污染问题。具有良好性能的纳米钛酸钴，有良好的催化效果，催化后的石油含硫量满足了国际要求，有效地抑制了有毒气体的排放。污水中包含有毒物质、泥沙、悬浮物、细菌病毒等，将这些有害物质去除就是污水处理。使用纳米材料与技术可以提炼出污水中的金属材料，以便继续使用。污水中的有毒有害物质可以使用纳米微粒光催化作用将这些污染物转化为矿化物。 2.2 在防护装置上的应用。
浅谈纳米技术及其应用 1 概述 1.1 引言 纳米技术（nanotechnology）是用单个原子、分子制造物质的科学技术。纳米科学技术是以许多现代先进科学技术为基础的科学技术，它是现代科学（混沌物理、量子力学、介观物理、分子生物学）和现代技术（计算机技术、微电子和扫描隧道显微镜技术、核分析技术）结合的产物。纳米技术兴起于20世纪80年代，随着它的逐步发展和完善，人类将必然在认识和改造自然方面进入一个前所未有的新阶段。 1.2 纳米技术的发展 最早提出纳米尺度上科学和技术问题的是著名物理学家、诺贝尔奖获得者理查德·费曼教授[1]。1959年他在一次题为《在底部还有很大空间》的演讲中提出：物理学的规律不排除用单个原子制造物品的可能。也就是说，人类能够用最小的机器制造更小的机器。直至达到分子或原子状态，最后可以直接按意愿操纵原子并制造产品。这正是关于纳米技术最早的构想。 20世纪70年代，科学家开始从不同角度提出有关纳米技术的构想。美国康奈尔大学Granqvist和Buhrman[2]利用气相凝集的手段制备出纳米颗粒，提出了纳米晶体材料的概念，成为纳米材料的创始者。之后，麻省理工学院教授德雷克斯勒[3]积极提倡纳米科技的研究并成立了纳米科技研究小组。 纳米科技的迅速发展是在20世纪80年代末、90年代初。1981年发明了可以直接观察和操纵微观粒子的重要仪器——扫描隧道显微镜（STM)、原子力显微镜（AFM)，为纳米科技的发展起到了积极的促进作用。1984年德国学者格莱特[4]把粒径6nm的金属粉末压成纳米块，经研究其内部结构，指出了它界面奇异结构和特异功能。1987年，美国实验室用同样的方法制备了纳米TiO 多晶体。 2
纳米材料应用的新进展 来源：全球电源网 世界上已经研制成功四种贮氢合金材料：即稀土镧镍系、铁一钛系、镁系以及钒、铌、锆等多元素系合金材料。但它们全都是非纳米材料。最近几年世界各国在大力开发纳米贮氢电极材料，一系列纳米贮氢材料不断问世。它们的进展为更好利用氢能带来了福音。目前开发的主要材料系列有镁镍合金、碳纳米管和纳米铁钛合金。三种纳米材料的开发已经形成热潮。美洲和欧洲国家开发工作最集中的是镍金属氢化物电池用的镁镍合金和碳纳米管，其次是燃料电池用的铁钛合金及碳纳米管。包括中国在内的亚洲国家开发纳米镁镍合金主要是针对镍金属氢化物电池的应用，开发纳米铁钛合金及碳纳米管主要是针对燃料电池的应用。在开发金属氢化物储氢方面，过去的主要问题是贮氢量低，成本高及释氢温度高。现在在开发纳米储氢材料过程中这些问题仍是值得注意的问题。本文介绍目前科研人员针对上述问题开发纳米储氢材料方面的进展。1 镁镍合金开发继续升温镁系贮氢合金是最具开发前途的贮氢材料之一，所以目前开发最热的是镁镍合金。镁镍合金成本低，其贮氢质量高，若以CD ( H )代表合金贮氢的质量分数， 理论上纯镁的质量分数为7.6% ，而稀土LaNi5 的只有1.4% ，钛系TiFe 只为1.9%。这就是形成镁系合金开发热潮的原因。以前主要使用熔铸法和快速凝固法生产镁合金。能够体现出高技术的发展水平是现在的机械研磨技术。也就是先在600 C以上使镁与镍形成合金，经过检测确定是Mg2Ni合金以后，然后进行机械研磨。目前普遍用机械研磨法生产多元纳米贮氢合金、纳米复合贮氢合金。新型纳米镁镍合金同稀土系、钛系和锆系贮氢材料相比具有许多优点。镁系合金中最典型的是Mg2Ni 合金。其氢化物Mg2NiH4 合金贮氢量为3.6%。1.1 代换镁的金属呈增加趋势国内外制备传统镁系合金采取的措施是添加铝、铁、钴、铬、钒、锰、铜、钛及镧等元素来替换镁，使其形成多元镁镍合金。第二种是将 纯镁粉与低稳定性的贮氢合金复合。第三种是把镁系合金与别的合金混合制成复 合贮氢材料。最后就是将负极浸入铜、镍-硼或镍-磷等镀液里，使镀上一层金属膜，镀
浅谈对纳米材料的认识 “纳米”这个词语我们并不陌生，生活中常见的有“纳米洗衣机”、“纳米羊绒衫”等等。纳米材料几乎无处不在，在这里简单谈谈我对纳米材料的认识。 纳米级结构材料简称为纳米材料(nanometer material)是指在三维空间中至少有一维处于纳米尺度范围(1-100nm)或由它们作为基本单元构成的材料，这大约相当于10~100个原子紧密排列在一起的尺度。它从思维方式的概念表明生产和科研的对象将向更小的尺寸、更深的层次发展，将从微米层次深人至纳米层次。纳米技术未来的目标是按照需要，操纵原子、分子构建纳米级的具有一定功能的器件或产品。 纳米材料具有许多的特殊性质。由于纳米级尺寸与光波波长、德布罗意波长以及超导态的相干长度等物理特征尺寸相当或更小，使得晶体周期性的边界条件被破坏纳米微粒的表面层附近的原子密度减小；电子的平均自由程很短，而局域性和相干性增强。尺寸下降还使纳米体系包含的原子数大大下降，宏观固定的准连续能带转变为离散的能级。这些导致纳米材料宏观的声、光、电、磁、热、力学等的物理效应与常规材料有所不同，体现为量子尺寸效应、小尺寸效应、表面效应和宏观隧道效应等。 纳米科学与技术主要包括：纳米体系物理学、纳米化学、纳米材料学、纳米生物学、纳米电子学、纳米加工学、纳米力学等七个相对独立又相互渗透的学科和纳米材料、纳米器件、纳米尺度的检测与表征三个研究领域。 经过几十年对纳米技术的研究探索。现在科学家已经能够在实验室操纵单个原子．纳米技术有了飞跃式的发展。纳米技术的应用研究正在半导体芯片、癌症诊断、光学新材料和生物分子追踪四大领域高速发展。 目前，不少国家纷纷制定相关计划，投入巨资抢占纳米技术的战略高地。每一种新科技的出现，似乎都包涵着无限可能，尤其是纳米机器人具有不可限量的应用前景。用不了多久，个头只有分子大小的神奇纳米机器人将源源不断地进入人类的日常生活。
纳米材料及其应用前景 摘要:21世纪，纳米技术、纳米材料在科技领域将扮演重要角色。纳米技术是当今世界最有前途的决定性技术之一。本文简要地概述了纳米材料的基本特性以及其在力学、磁学、电学、热学等方面的主要应用，并简单展望了纳米材料的应用前景。 关键词：纳米材料；功能；应用； 一、纳米材料的基本特性 所谓纳米材料是指材料基本构成单元的尺寸在纳米范围即1~100纳米或者由他们形成的材料。由于纳米材料是由相当于分子尺寸甚至是原子尺寸的微小单元组成，也正因为这样，纳米材料具有了一些区别于相同化学元素形成的其他物质材料特殊的物理或是化学特性例如：其力学特性、电学特性、磁学特性、热学特性等，这些特性在当前飞速发展的各个科技领域内得到了应用。科学家们和工程技术人员利用纳米材料的特殊性质解决了很多技术难题，可以说纳米材料特性促进了科技进步和发展。 1、力学性质 高韧、高硬、高强是结构材料开发应用的经典主题。具有纳米结构的材料强度与粒径成反比。纳米材料的位错密度很低，位错滑移和增 殖符合Frank-Reed模型，其临界位错圈的直径比纳米晶粒粒径还要大，增殖后位错塞积的平均间距一般比晶粒大，所以纳米材料中位错滑移和 增殖不会发生，这就是纳米晶强化效应。金属陶瓷作为刀具材料已有50 多年历史，由于金属陶瓷的混合烧结和晶粒粗大的原因其力学强度一直 难以有大的提高。应用纳米技术制成超细或纳米晶粒材料时，其韧性、 强度、硬度大幅提高，使其在难以加工材料刀具等领域占据了主导地位。 使用纳米技术制成的陶瓷、纤维广泛地应用于航空、航天、航海、石油 钻探等恶劣环境下使用。 2、热学性质 纳米材料的比热和热膨胀系数都大于同类粗晶材料和非晶体材料的值，这是由于界面原子排列较为混乱、原子密度低、界面原子耦合作用 变弱的结果。因此在储热材料、纳米复合材料的机械耦合性能应用方面 有其广泛的应用前景。例如Cr-Cr2O3颗粒膜对太阳光有强烈的吸收作 用，从而有效地将太阳光能转换为热能。 3、电学性质 由于晶界面上原子体积分数增大，纳米材料的电阻高于同类粗晶材料，甚至发生尺寸诱导金属——绝缘体转变（SIMIT）。利用纳米粒子的 隧道量子效应和库仑堵塞效应制成的纳米电子器件具有超高速、超容量、超微型低能耗的特点，有可能在不久的将来全面取代目前的常规半导体 器件。2001年用碳纳米管制成的纳米晶体管，表现出很好的晶体三极管 放大特性。并根据低温下碳纳米管的三极管放大特性，成功研制出了室 温下的单电子晶体管。随着单电子晶体管研究的深入进展，已经成功研 制出由碳纳米管组成的逻辑电路。
纳米材料的制备技术及其特点 一纳米材料的性能 广义地说,纳米材料是指其中任意一维的尺度小于100nm的晶体、非晶体、准晶体以及界面层结构的材料。当小粒子尺寸加入纳米量级时,其本身具有体积效应、表面效应、量子尺寸效应和宏观量子隧道效应等。从而使其具有奇异的力学、电学、光学、热学、化学活性、催化和超导特性[ 1 ] ,使纳米材料在各种领域具有重要的应用价值。通常材料的性能与其颗粒尺寸的关系极为密切[ 2 ] [ 3 ] 。当晶粒尺寸减小时, 晶界相的相对体积将增加,其占整个晶体的体积比例增大,这时,晶界相对晶体整体性能的影响作用就非常显著。此外,由于界面原子排列的无序状态,界面原子键合的不饱和性能都将引起材料物理性能上的变化。研究证实,当材料晶粒尺寸小到纳米级时,表现出许多与一般材料截然不同的性能,如高硬度、高强度和陶瓷超塑性以及特殊的比热、扩散、光学、电学、磁学、力学、烧结等性能。而这些特性主要是由其表面效应、体积效应、久保效应等引起的。由于纳米粒子有极高的表面能和扩散率,粒子间能充分接近,从而范德华力得以充分发挥,使得纳米粒子之间、纳米粒子与其他粒子之间的相互作用异常激烈,这种作用提供了一系列特殊的吸附、催化、螯合、烧结等性能。 二纳米材料的制备方法 纳米材料从制备手段来分,一般可归纳为物理方法和化学方法。 1 物理制备方法 物理制备纳米材料的方法有: 粉碎法、高能球磨法[4]、惰性气体蒸发法、溅射法、等离子体法等。 粉碎法是通过机械粉碎或电火花爆炸而得到纳米级颗粒。 高能球磨法是利用球磨机的转动或振动,使硬球对原料进行强烈的撞击,研磨和搅拌,将金属或合金粉碎为纳米级颗粒。高能球磨法可以将相图上几乎不互溶的几种元素制成纳米固溶体,为发展新材料开辟了新途径。 惰性气体凝聚- 蒸发法是在一充满惰性气体的超高真空室中,将蒸发源加热蒸发,产生原子雾,原子雾再与惰性气体原子碰撞失去能量,骤冷后形成纳米颗粒。由于颗粒的形成是在很高的温度下完成的,因此可以得到的颗粒很细(可以小于10nm) ,而且颗粒的团、凝聚等形态特征可以得到良好的控制。 溅射技术是采用高能粒子撞击靶材料表面的原子或分子交换能量或动量,使得靶材表面的原子或分子从靶材表面飞出后沉积到基片上形成纳米材料。常用的有阴极溅射、直流磁控溅射、射频磁控溅射、离子束溅射以及电子回旋共振辅助反应磁控溅射等技术。 等离子体法的基本原理是利用在惰性气氛或反应性气氛中通过直流放电使气体电离产生高温等离子体,从而使原料溶化和蒸发,蒸汽达到周围的气体就会被冷凝或发生化学反应形成超微粒。 2 化学制备方法 化学法是指通过适当的化学反应, 从分子、原子、离子出发制备纳米物质,它包括化学气相沉积法[5][6]、化学气相冷凝法、溶胶-凝胶法、水热法、沉淀法、冷冻干燥法等。化学气相沉积(CVD)是迄今为止气相法制备纳米材料应用最为广泛的方法,该方法是在一个加热的衬底上,通过一种或几种气态元素或化合物产生的化学元素反应形成纳米材料的过程,该方法主要可分成热分解反应沉积和化学反应沉积。该法具有均匀性好,可对整个基体进行沉积等优点。其缺点是衬底温度高。随着其它相关技术的发展,由此衍生出来的许多新技术,如金属有机化学缺陷相沉积、热丝化学气相沉积、等离子体辅助化学气相沉积门、等离子体增强化学气相沉积及激光诱导化学气相沉积等技术。

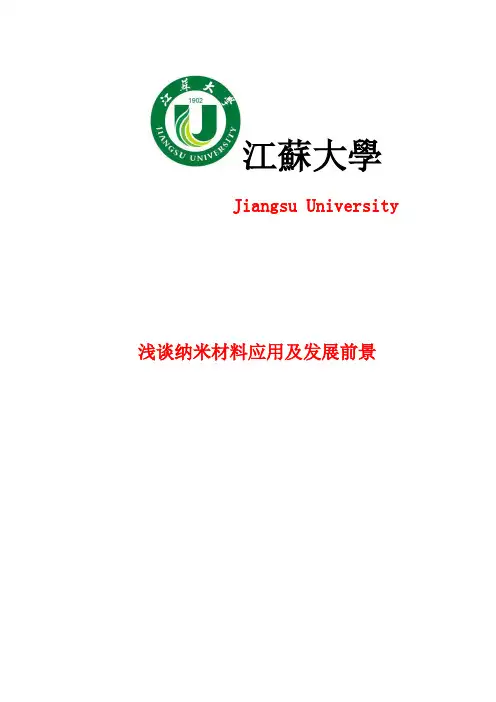

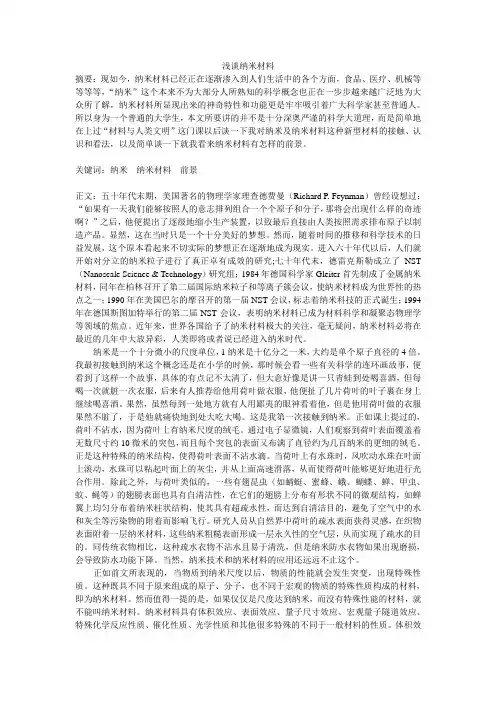

Jiangsu University 浅谈纳米材料应用及发展前景
