旋挖钻机的基本构造及工作原理
结合目前国内市场需求情况，由北京市三一重机有限公司独立研发生产的旋挖钻机于2003年3月1日成功下线，目前已经形成SR280、SR330、SR250、SR220C、SR200C、SR150及SR130C等系列化产品投入市场，稳居市场占有率第一位。
第一节概述
SR系列旋挖钻机是北京市三一重机有限公司独立研发的新一代地基基础施工机械产品，在设计和制造上吸取了国内外著名品牌产品的优点，主要性能达到国际同类产品水平。关键零部件均采用国际知名品牌的产品，确保了整机的高可靠性。SR系列旋挖钻机可广泛应用于城市高层建筑、铁路、公路、桥梁等桩基础工程的钻孔灌注桩成孔的施工，具有成桩速度快、施工效率高、环保节能等特点，在地基基础行业树立了新的民族品牌。
SR系列旋挖钻机的结构从功能上分，主要包括底盘和工作装置两大部分。从使用底盘的不同又可分为履带式和汽车底盘式两种规格，SR130、SR150、SR200C、SR220C、SR220R、SR250、SR280R、SR280C、SR350旋挖钻机等皆采用了液压伸缩履带式底盘，而SRC108采用了汽车底盘，使产品具有机动性强、远距离移位便捷的优势。
SR系列旋挖钻机的工作装置主要包括变幅机构、桅杆、主、辅卷扬、动力头、随动架、加压装置、钻杆、钻具等（详见“机械结构章”）。采用了平行四边形变幅机构、自行起落折叠式桅杆；自动控制监测主机功率、回转定位及安全保护；自动检测、调整钻杆的垂直度；钻孔深度预置和监测等新技术。彩色显示屏直观显示工作状态参数，整机操纵上采用先导控制、负荷传感，最大限度地提高了操作的方便性、灵敏性和安全舒适性，充分实现了人、机、液、电一体化。
SR系列旋挖钻机所配套的短螺旋钻头、普通钻斗、捞沙钻斗等钻具，可钻进粘土层、沙砾层、卵石层和中风化泥岩等不同地质。
第二节工作原理
旋挖钻机钻进成孔工艺旋挖成孔首先是通过钻机自有的行走功能和桅杆变幅机构使得钻具能正确的就位到桩位，利用桅杆导向下放钻杆将底部带有活门的桶式钻头置放到孔位，钻机动力头装置为钻杆提供扭矩、加压装置通过加压动力头的方式将加压力传递给钻杆钻头，钻头回转破碎岩土,并直接将其装入钻头内,然后再由钻机提升装置和伸缩式钻杆将钻头提出孔外卸土,这样循环往复,不断地取土、卸土,直至钻至设计深度。对粘结性好的岩土层,可采用干式或清水钻进工艺。而在松散易坍塌地层,则必须采用静态泥浆护壁钻进工艺。
旋挖钻机钻进工艺与正反循环钻进工艺的根本区别是,前者是利用钻头将破碎的岩土直接从孔内取出,而后者是依靠泥浆循环向孔外排除钻渣。
二、底盘
底盘是钻机工作装置部分的安装基础，由行走机构、底架、上车回转组成，见图2。
行走机构的功能是实现钻机的行走和移位。主要由液压马达、减速机、驱动轮及张紧装置、
图4 SR系列旋挖钻机桅杆
桅杆为三段可折叠式，分为上段、中段、下段，运输状态时，将上段、下段折叠安装，以减小运输状态时整机长度。
滑轮架结构如图5，安装于桅杆的顶端，工作时用螺栓与桅杆联接。滑轮架上的主卷扬滑轮和辅卷扬滑轮用以改变卷扬钢丝绳运动方向，是提升、下降钻杆和物件起吊的重要支撑部件。滑轮架为折叠式，运输时与桅杆铰接联接，以降低运输状态时整机的高度。
动力头，特别是卡钻时的意外情况，冲击力更大，此时缓解对动力头的冲击，保护动力头不受到损坏。
滑移架是动力头的导向部件，通过联接板和销轴与动力箱固定，在对钻孔加压和对动力头起拔工况时，沿桅杆导轨导向。
压盘的作用是钻斗上提时与钻斗上的碰块相撞，打开钻斗卸渣。
SR220C旋挖钻机动力头匹配两种输出转速：一种是低速大扭矩，用于正常成孔作业；另一种是高速小扭矩，用于空载卸土。两种转速通过液压系统进行切换，切换时有3秒滞后延时。其它钻机没有高速甩土功能。
5、主卷扬
卷扬由液压减速机构、卷筒、卷扬支座、钢丝绳、绳套等组成，结构如图8。主卷扬的功能是提升或下放钻杆，是钻机完成钻孔工作的重要组成部分，其提升和下放钻杆的工作由液压系统驱动和控制。在钻机进行成孔工作时，须打开主卷扬制动器；使系统中主卷扬马达进、回油通道互相导通，卷扬机系统处于浮动状态，这样才能操作加压油缸对钻杆进行加压，以便钻杆顺利进行钻进。
图8 SR系列旋挖钻机主卷扬
6、辅卷扬
辅卷扬由液压减速机构、卷筒、卷扬支座、钢丝绳、绳套等组成。辅卷扬置于三角架内，其功能是吊装钻具以及其他不大于额定起重量的重物，是钻机进行正常工作的辅助起重设备。
7、加压装置
加压装置由加压油缸和动力头总成组成。
加压油缸固定于桅杆上，加压油缸活塞杆连接于动力头滑移架上。
8、钻杆部分：
一、钻杆的类型
根据钻孔时采用的钻进加压方式不同，钻杆分为三种类型：摩擦加压式钻杆（简称：摩擦杆）、机锁加压式钻杆（简称：机锁杆，又称：凯式钻杆）和组合加压式钻杆（简称：组合杆）。
摩擦式钻杆（见图1）一般用于较软地层的钻孔施工，可钻进淤泥层、泥土、（泥）砂层、卵（漂）石层。
摩擦式钻杆一般制成5节，1～4节杆每节钢管长13米。钻孔深度可达60米左右。
1、扁头
2、一杆挡环
3、第一节钻杆
4、第二节钻杆
5、第三节钻杆
6、第四节钻杆
7、第五节钻杆 8、减振器总成9、一杆外键 10、一杆内键 11、弹簧座（托盘）
12、钻杆弹簧13、方头14、销轴
挡环的作用：（1）与相邻外杆钢管的径向定位，（2）该杆完全从其外杆向下伸出时，挡环被
其外杆内键上端面挡住，阻止该杆从其外杆下管滑落脱出。
摩擦杆各节杆上的外键是焊在钢管上圆周120°均布的3条（或6条）通长钢条，无台阶（无加压点）。
机锁杆各节杆上的外键是焊在各节杆钢管上圆周120°均布的3条（或6条）带有加压端面（有台阶）或齿面的钢条。
最里边一节杆上端部焊装有扁头，其与提引器相连接，通过旋挖钻机的主卷扬、钢丝绳将钻杆吊起。其下端部焊装有方头，由它将动力头传来的旋挖扭矩和加压力传递给钻具。在该杆的下部还装有减振弹簧和弹簧座（托盘），该两零件托着其它各节钻杆，在提、放钻杆操作时减小其它各节钻杆的惯性冲击，对提引器、钢丝绳和主卷扬等零部件起缓冲保护作用。第1节杆上端部焊（装）有可与随动架的滚动支撑连接的法兰盘，通过螺栓与随动架连接；在其上部安装有橡胶减振环，以减小钻杆对动力头的冲击。
2、钻杆的提升和伸放
钻杆在完全缩进状态被安装到旋挖钻机上，整根钻杆的重量通过最内一节杆的扁头和提引器相连接作用在主卷扬钢丝绳上。最内一节杆通过焊接（或安装）在其上的圆盘和安装的弹簧、弹簧座（托盘）将其它各节杆托起（弹簧座的外径与一杆钢管外径相同）。
钻杆下放（伸出）：钢丝绳下放，钻杆由于自重整体下降，1杆在动力头内键套内滑动下降。当1杆上的减振环碰到动力头上平面时，1杆被动力头托住，停止下降；钢丝绳继续下放，其余各节杆在重力作用下一起继续下降。当第2节杆的挡环碰到1杆下管内键上端面时，2杆被1杆挡住，停止下降；钢丝绳继续下放，其余各节杆在重力作用下一起继续下降。当第3节杆的挡环碰到2杆下管内键上端面时，3杆被2杆挡住，停止下降。如此继续，直到各节杆全部伸出，将安装在最里边一节杆方头上的钻具下放到孔底。由此可见，各节钻杆的伸出（下放）是由外向里进行的。
钻杆提升（缩进）：（以5节杆为例）每次钻进结束后，钢丝绳提升，5杆带着钻具一起向上提升，同时5杆向4杆内缩进。当5杆完全进入4杆内时，安装在5杆上的弹簧座（托盘）将4杆托起，带着4杆一起上升，同时4杆、5杆一起向3杆内缩进。如此继续，直到5、4、3、2各节杆全部缩进1杆内，并且1杆也被弹簧座托起在动力头内键套内滑动上升，直至钻杆和钻具全部提出地面。由此可见，各节钻杆的提升（缩进）是由内向外进行的。
三、钻杆扭矩传递和加压原理
钻机在钻孔作业时，钻杆要将动力头的两个作用力传递给钻具，一个是圆周方向的旋挖扭矩M（圆周力F）；另一个是轴向的加压力N。把这两个作用力从第1节钻杆传递给第2节钻杆；第2节钻杆传递给第3节钻杆…最末一节钻杆传递给钻具。这两个作用力的传递是靠外面一节杆下部的内键和其里面一节杆的外键相互作用完成的。由于摩擦杆和机锁杆加压力传递的作用原理不同，故分开论述。下面均以第1、2节钻杆为例论述各节钻杆传递旋挖扭矩和加压力的原理。
摩擦式钻杆（见图6）
（3）钢-钢摩擦系数为：k=0.11（在有泥浆润滑条件时）；
则：F圆周力=M/R=22/0.195=112.82(t)，F正压力= F圆周力=112.82(t)；
f摩擦力=k×F正压力=0.11×112.82=12.41(t)；
N= f摩擦力=12.41(t)
以上是以SR220C旋挖钻机为例，并且假定负载反扭矩与其最大输出扭矩相等，即Mf=M=22tm 计算的加压力。实际上负载反扭矩比机器的最大输出扭矩要小得多，因为较松软的泥砂地层不会对钻具形成多大的负载反扭矩；较硬实的风化岩层钻具截齿在上边打滑，不易进尺，也不能形成多大的负载反扭矩。负载反扭矩小→F圆周力小→F正压力小→f摩擦力小→N加压力小，所以摩擦式钻杆传递的加压力很小。摩擦式钻杆的进尺加压力主要来自于最末一节钻杆和钻具的自身重量（φ440-5×13m摩擦杆的第5节杆重量为：1.8t左右，一个φ1.5m的捞砂钻斗的重量为：2t左右，加起来共3.8t左右）。
加压油缸提供给动力头的加压力虽然很大（20t），但经过动力头内键套键齿侧与1杆外键侧的摩擦传递和各杆内外键侧的摩擦传递提供给钻具的进尺加压力却很小，所以使用摩擦杆不能在较硬地层施工作业。
摩阻式钻杆加压方式，由于钻杆作旋转运动，钻杆键侧与动力头轮毂的键产生正压力，正压力产生摩擦力，由于加压油缸对动力头的加压动作，此摩擦力实现钻杆钻孔工作的进给运动。
机锁式钻杆加压方式，加压油缸的加压力通过动力头的轮毂端面与钻杆加压点接触，实现钻杆钻孔工作的进给运动。由于此方式需解锁，有时解锁不彻底，容易造成卡钻，只有当钻孔进给阻力大时才采用。
通过加压油缸活塞杆的伸出，实现钻孔时的进给加压。加压油缸活塞杆缩回，起拔动力头，在埋钻的情况下，也可以用来起拔。加压油路上装有平衡阀，在不向加压油缸供油的情况下，可以将动力头可靠地锁定在加压行程的任意位置上。
钻杆是钻机向钻具传递扭矩和压力的重要部件。其结构和功用见“第五章钻杆及其应用”。SR250旋挖钻机出厂标准配用的钻杆是磨阻式五节钻杆（14米×5节），钻孔有效深度可达68米。
SR220C旋挖钻机出厂标准配用的钻杆是磨阻式五节钻杆（13米×5节），钻孔有效深度可达58米。可以配用的钻杆是磨阻式五节钻杆（14米×5节），钻孔有效深度可达68米。
SR200旋挖钻机出厂标准配用的钻杆是磨阻式四节钻杆（13米×4节），钻孔有效深度可达48米。可以配用的钻杆是磨阻式五节钻杆（13米×5节），钻孔有效深度可达58米。
SR130旋挖钻机出厂标准配用的钻杆是磨阻式四节钻杆（11米×4节），钻孔有效深度可达42米。
9、钻具
钻具是决定成孔效率的关键部件。
旋挖钻机的基本构造及工作原理 结合目前国内市场需求情况，由北京市三一重机有限公司独立研发生产的旋挖钻机于2003年3月1日成功下线，目前已经形成SR280、SR330、SR250、SR220C、SR200C、SR150及SR130C等系列化产品投入市场，稳居市场占有率第一位。 第一节概述 SR系列旋挖钻机是北京市三一重机有限公司独立研发的新一代地基基础施工机械产品，在设计和制造上吸取了国内外著名品牌产品的优点，主要性能达到国际同类产品水平。关键零部件均采用国际知名品牌的产品，确保了整机的高可靠性。SR系列旋挖钻机可广泛应用于城市高层建筑、铁路、公路、桥梁等桩基础工程的钻孔灌注桩成孔的施工，具有成桩速度快、施工效率高、环保节能等特点，在地基基础行业树立了新的民族品牌。 SR系列旋挖钻机的结构从功能上分，主要包括底盘和工作装置两大部分。从使用底盘的不同又可分为履带式和汽车底盘式两种规格，SR130、SR150、SR200C、SR220C、SR220R、SR250、SR280R、SR280C、SR350旋挖钻机等皆采用了液压伸缩履带式底盘，而SRC108采用了汽车底盘，使产品具有机动性强、远距离移位便捷的优势。 SR系列旋挖钻机的工作装置主要包括变幅机构、桅杆、主、辅卷扬、动力头、随动架、加压装置、钻杆、钻具等（详见“机械结构章”）。采用了平行四边形变幅机构、自行起落折叠式桅杆；自动控制监测主机功率、回转定位及安全保护；自动检测、调整钻杆的垂直度；钻孔深度预置和监测等新技术。彩色显示屏直观显示工作状态参数，整机操纵上采用先导控制、负荷传感，最大限度地提高了操作的方便性、灵敏性和安全舒适性，充分实现了人、机、液、电一体化。 SR系列旋挖钻机所配套的短螺旋钻头、普通钻斗、捞沙钻斗等钻具，可钻进粘土层、沙砾层、卵石层和中风化泥岩等不同地质。 第二节工作原理 旋挖钻机钻进成孔工艺旋挖成孔首先是通过钻机自有的行走功能和桅杆变幅机构使得钻具能正确的就位到桩位，利用桅杆导向下放钻杆将底部带有活门的桶式钻头置放到孔位，钻机动力头装置为钻杆提供扭矩、加压装置通过加压动力头的方式将加压力传递给钻杆钻头，钻头回转破碎岩土,并直接将其装入钻头内,然后再由钻机提升装置和伸缩式钻杆将钻头提出孔外卸土,这样循环往复,不断地取土、卸土,直至钻至设计深度。对粘结性好的岩土层,可采用干式或清水钻进工艺。而在松散易坍塌地层,则必须采用静态泥浆护壁钻进工艺。 旋挖钻机钻进工艺与正反循环钻进工艺的根本区别是,前者是利用钻头将破碎的岩土直接从孔内取出,而后者是依靠泥浆循环向孔外排除钻渣。
旋掘钻机的基础构制及处事本理之阳早格格创做 分离暂时海内商场需要情况，由北京市三一沉机有限公司独力研爆收产的旋掘钻机于2003年3月1日乐成下线，暂时已经产死SR280、SR330、SR250、SR220C、SR200C、SR150及SR130C等系列化产品加进商场，稳居商场占有率第一位. 第一节概括 SR系列旋掘钻机是北京市三一沉机有限公司独力研收的新一代天基前提动工板滞产品，正在安排战制制上吸与了海内中出名品牌产品的便宜，主要本能达到国际共类产品火仄.闭键整部件均采与国际出名品牌的产品，保证了整机的下稳当性.SR系列旋掘钻机可广大应用于皆会下层修筑、铁路、公路、桥梁等桩前提工程的钻孔灌注桩成孔的动工，具备成桩速度快、施功效用下、环保节能等特性，正在天基前提止业竖坐了新的民族品牌. SR系列旋掘钻机的结构从功能上分，主要包罗底盘战处事拆置二大部分.从使用底盘的分歧又可分为履戴式战汽车底盘式二种规格，SR130、SR150、SR200C、SR220C、SR220R、SR250、SR280R、SR280C、SR350旋掘钻机等皆采与了液压伸缩履戴式底盘，而SRC108采与了汽车底盘，使产品具备机动性强、近距离移位便利的劣势.
SR系列旋掘钻机的处事拆置主要包罗变幅机构、桅杆、主、辅卷扬、能源头、随动架、加压拆置、钻杆、钻具等（详睹“板滞结构章”）.采与了仄止四边形变幅机构、自止起降合叠式桅杆；自动统制监测主机功率、回转定位及仄安呵护；自动检测、安排钻杆的笔曲度；钻孔深度预置战监测等新技能.乌色隐现屏曲瞅隐现处事状态参数，整机把持上采与开始统制、背荷传感，最大极限天普及了支配的便当性、敏捷性战仄安恬静性，充分真止了人、机、液、电一体化. SR系列旋掘钻机所配套的短螺旋钻头、一般钻斗、捞沙钻斗等钻具，可钻进粘土层、沙砾层、卵石层战中风化泥岩仄分歧天量. 第二节处事本理 旋掘钻机钻进成孔工艺旋掘成孔最先是通过钻机自有的止走功能战桅杆变幅机构使得钻具能精确的便位到桩位，利用桅杆导背下搁钻杆将底部戴有活门的桶式钻头置搁到孔位，钻机能源头拆置为钻杆提供扭矩、加压拆置通过加压能源头的办法将加压力传播给钻杆钻头，钻头回转破碎岩土,并间接将其拆进钻头内,而后再由钻机提下拆置战伸缩式钻杆将钻头提出孔中卸土,那样循环往复,不竭天与土、卸土,曲至钻至安排深度.对于粘结性佳的岩土层,可采与搞式或者浑火钻进工艺.而正在紧集易坍塌天层,则必须采与固态泥
1楼 一、旋挖钻机 旋挖钻机在国际上的发展已经有几十年的历史，在中国也是在最近四五年才被逐渐认识和应用，成为近年来发展最快的一种新型桩孔施工方法，旋挖钻孔灌注桩技术被誉为“绿色施工工艺”，其特点是工作效率高、施工质量好、尘土泥浆污染少。旋挖钻机是一种多功能、高效率的灌注桩桩孔的成孔设备，可以实现桅杆垂直度的自动调节和钻孔深度的计量；旋挖钻孔施工是利用钻杆和钻斗的旋转，以钻斗自重并加液压作为钻进压力，使土屑装满钻斗后提升钻斗出土。通过钻斗的旋转、挖土、提升、卸土和泥浆置换护壁，反复循环而成孔。吊放钢筋笼、灌注砼、后压浆等同其他水下钻孔灌注桩工艺。 此方法自动化程度和钻进效率高，钻头可快速穿过各种复杂地层，在桩基施工特别是城市桩基施工中具有非常广阔的前景。 1 旋挖钻孔桩的施工特点 1.1 可在水位较高、卵石较大等用正、反循环及长螺旋钻无法施工的地层中施工。 1.2 自动化程度高、成孔速度快、质量高。该钻机为全液压驱动，电脑控制，能精确定位钻孔、自动校正钻孔垂直度和自动量测钻孔深度，最大限度地保证钻孔质量。其工效是循环钻机的20倍，最重要的是，工程的质量和进度得到了充分的保证。目前在我国的公路、铁路、桥梁和大型的建筑物的基础桩施工中均有采用。 1.3 伸缩钻杆不仅向钻头传递回转力矩和轴向压力，而且利用本身的伸缩性实现钻头的快速升降，快速卸土，以缩短钻孔辅助作业的时间，提高钻进效率。 1.4 环保特点突出，施工现场干净。这是由于旋挖钻机通过钻头旋挖取土，再通过凯式伸缩钻杆将钻头提出孔内再卸土。旋挖钻机使用泥浆仅仅用来护壁，而不用于排碴，成孔所用泥浆基本上等于孔的体积，且泥浆经过沉淀和除砂还可以多次反复使用。目前很多城市在施工中的排污费用明显提高，使用旋挖钻机可以有效降低排污费用，并提高文明施工的水平。 1.5 履带底盘承载，接地压力小，适合于各种工况，在施工场地内行走移位方便，机机动灵活，对桩孔的定位非常准确、方便。 1.6 旋挖钻机的地层适应能力强旋挖钻机可以适用于淤泥质土、粘土、砂土、卵石层等地层。 1.7 在孔壁上形成较明显的螺旋线。有助于提高桩的的摩阻力。

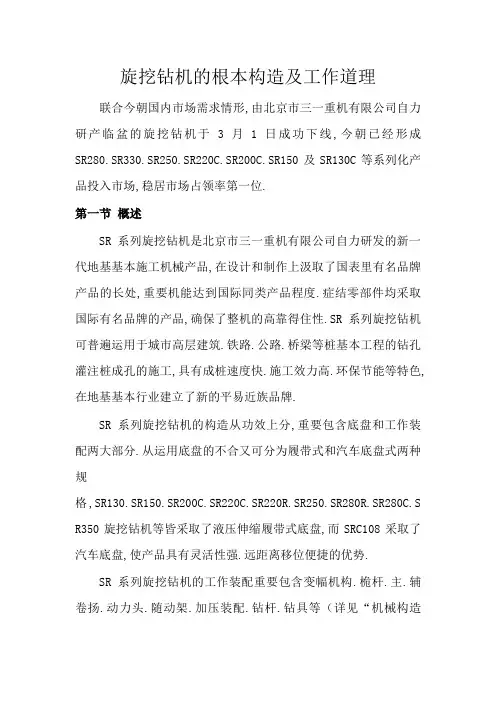

旋挖钻机的根本构造及工作道理联合今朝国内市场需求情形,由北京市三一重机有限公司自力研产临盆的旋挖钻机于3月1日成功下线,今朝已经形成SR280.SR330.SR250.SR220C.SR200C.SR150及SR130C等系列化产品投入市场,稳居市场占领率第一位. 第一节概述 SR系列旋挖钻机是北京市三一重机有限公司自力研发的新一代地基基本施工机械产品,在设计和制作上汲取了国表里有名品牌产品的长处,重要机能达到国际同类产品程度.症结零部件均采取国际有名品牌的产品,确保了整机的高靠得住性.SR系列旋挖钻机可普遍运用于城市高层建筑.铁路.公路.桥梁等桩基本工程的钻孔灌注桩成孔的施工,具有成桩速度快.施工效力高.环保节能等特色,在地基基本行业建立了新的平易近族品牌. SR系列旋挖钻机的构造从功效上分,重要包含底盘和工作装配两大部分.从运用底盘的不合又可分为履带式和汽车底盘式两种规 格,SR130.SR150.SR200C.SR220C.SR220R.SR250.SR280R.SR280C.S R350旋挖钻机等皆采取了液压伸缩履带式底盘,而SRC108采取了汽车底盘,使产品具有灵活性强.远距离移位便捷的优势. SR系列旋挖钻机的工作装配重要包含变幅机构.桅杆.主.辅卷扬.动力头.随动架.加压装配.钻杆.钻具等（详见“机械构造
