电子点火
学习目标
（1）熟悉磁脉冲式电子点火系统结构原理
（2）熟悉霍尔式电子点火系统结构原理
（3）掌握点火部件的测量方法
电子点火系统利用装在分电器内的无触点传感器(即信号发生器)，使用电子点火器来接收传感器发出的信号，及时切断点火线圈初级电流，不但同样可以产生次级高压电，而且可使汽油发动机的点火性能得到改善。
电子点火系统分为电感式、电容式、磁脉冲式、霍尔式、光电式、电磁振荡式等，本章以磁脉冲电子点火和霍尔电子点火为主进行讲解。
1.磁脉冲式电子点火系统
1）磁脉冲式电子点火系统的组
成

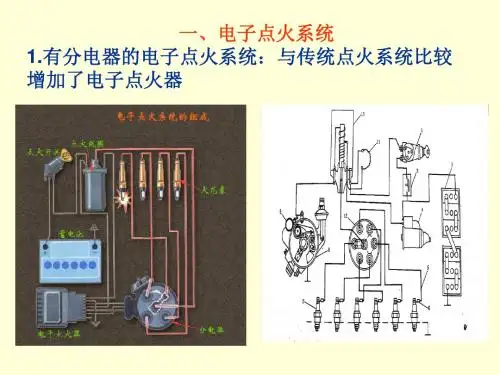

磁脉冲式电子点火主要由电源、点
火开关、点火线圈、分电器、信号发生
器、电子点火器、高压缸线、火花塞等
组成。
磁
脉冲式电子点火系统组成
2）点火线圈
点火线圈实际上是一个变压器，利用电磁理论及互感原理，通过线圈内的通断电流，产生强弱变化的磁场，从而感生出足够能量的高压电。点火线圈的作用就是产生高压火。
(1)点火线圈的种类。以下是常见几种点火线圈。
点火线圈的分类
(2)点火线圈的型号。
A一产品代号DQ表示点火线圈，DQG表示干式点火线圈，DQD表示电子点火系用点火线圈。
B一电压等级1-12V, 2-24V, 6-6Vo
C一用途代号:
1一单、双缸发动机;2一四、六缸发动机;3一四、六缸发动机;
4一六、八缸发动机;5一六、八缸发动机;6一八缸以上的发动机;
7一无触点分电器;8一高能;9一其他:包括三、五、七缸。
D一设计序号
E一变形代号
(3)点火线圈的结构。
①点火线圈是产生点火所需高压电的一种变压器。一般发动机点火系所采用的点火线圈以磁路区分，可分为开磁路式及闭磁路式两种。开磁路式点火线圈一般为罐状结构。它以数片硅钢片叠合而成棒状铁芯，次级线圈和初级线圈分别绕在铁芯的外侧。初级线圈绕在次级线圈的外侧，故次级线圈所产生的磁通变化与初级线圈完全相同。
开磁路点火线圈
②闭磁路式点火线圈的铁芯是封闭的，磁通全部经过铁芯内部，铁芯的导磁能力约为空气的一万倍，故开磁路点火线圈欲获得与闭磁路点火线圈相同的磁通，则其初级线圈非有较大的磁动势（安培匝数）不可。因此，必须采用匝数较多，线径较大的初级线圈；初级线圈的匝数多，如欲获得同样匝数比，则次级线圈的匝数也需增加，因此，闭磁路点火线圈可将点火线圈小型化。目前，闭磁路点火线圈已相当小型化，可与点火器合二为一，甚至可与火花塞连体化。
闭磁路点火线圈
(4)点火线圈的原理。
①点火线圈之所以能将车上低压电变成高电压，是由于有与普通变压器相同的形式，初级线圈比次级线圈的匝数比大。但点火线圈工作方式却与普通变压器不一样，普通变压器的工作频率是固定50Hz，又称工频变压器，而点火线圈则是以脉冲形式工作的，可以看成是脉冲变压器，它根据发动机不同的转速以不同的频率反复进行储能及放能。
②当初级线圈接通电源时，随着电流的增长四周产生一个很强的磁场，铁芯储存了磁场能；当开关装置使初级线圈电路断开时，初级线圈的磁场迅速衰减，次级线圈就会感应出很高的电压。初级线圈的磁场消失速度越快，电流断开瞬间的电流越大，两个线圈的匝比越大，则次级线圈感应出来的电压越高。
(5)点火线圈的检测。
①首先观察点火线圈外壳是否有破损、裂痕现象，然后根据维修手册，用万用表电阻档测量点火线圈内初级线圈和次级线圈电阻。应注意电子点火装置用点火线圈的初级线圈阻值较传统点火线圈小。
②点火线圈将要损坏时的主要特征是点火线圈发热、烫手。
③传统汽车检查点火线圈故障主要是看高压跳火，在低压电路正常的前提下，如点火线圈也没有故障，跳火时应为强烈的蓝色火花。电子燃油喷射的点火线圈则主要是测初级和次级绕组的阻抗和用发光二极管测电路通断。
④可用红外线测温仪或手摸来确定点火线圈或点火模块是否产生内部短路或断路故障。判断故障时，也可以重新启动，无论能否启动，都可以测点火线圈外壳的温度进行判
断。①点火线圈过热：点火线圈表面温度大于95℃，说明点火线圈内部短路，必须更换。②点火线圈过冷：启动时点火线圈表面温度和环境温度相等，说明点火线圈内部断路，必须更换。
⑤点火模块过热：点火模块温度高于100℃，说明点火模块内部短路，必须更换。
⑥点火模块过冷：启动时点火模块和环境温度相等，说明点火模块内部断路，必须更换。
3）信号发生器
(1)信号发生器的组成:信号发生器的作用是产生信号电压，输出给点火控制器，通过点火控制器来控制点火系的土作。信号发生器安装在分电器内部，主要由永久磁铁、信号线圈、信号转子、信号线组成。永久磁铁和信号线圈为‘体，固定在活动底板上;信号转子
安装在分电器轴上，当分电器轴转动时就会带动信号转子转动。信号转子上有转子齿，转子齿的个数与发动机的缸数相同。
信号发生器的组成
(2)信号发生器工作原理:信号发生器利用电磁感应原理，信号转子转动时，信号转子的凸齿与铁心的空气隙发生变化，使通过传感线圈的磁通发生变化，因此传感线圈中便产生感应的交变电动势，该交变电动势输入到点火器，以控制点火系统土作，其工作过程如图4-10所示。
假设信号转子顺时针转动，当信号转子齿靠近信号线圈时此时凸齿与铁心间的空气隙越来越小，线圈感受到的磁通由弱变强，由于磁场变化较大，线圈中感应出正信号(A为正B 为负);当信号转子齿与信号线圈相对时，此时磁通的强弱变化不大，线圈中无感应电流输出;当信号转子齿离开信号线圈时，此时凸齿与铁心间的空气隙越来越大，信号线圈感受到的磁通由强变弱，同样因磁场变化较大，线圈中感应出了负信号。这样只要转子扫描信号线圈一次就会产生一个交流电信号(相当于发电机原理)，转子转圈就会产生四个点火信号，同时通过信号线把产生的交流电信号传送给电子点火器。
信号发生器工作原理
(3)信号发生器的检测。信号发生器信号线圈电阻在500 Ω一 800Ω之间，信号电压在0.5V左右。信号转子与信号线圈的间隙为0.2mm一0.4mm。
4）高压缸线
(1)高压缸线的作用。如图4-11所示高压缸线即
高压导线，它将点火线圈产生的高压电流传送到分
电器，再从分电器转送相应气缸的火花塞。
(2)缸线的结构。高压导线必须具备电流损耗
小、高压电传输过程产生的电磁干扰小两个条件，
电流损耗会使高压火花变弱，影响发动机的燃烧和
动力。高压电在传输过程中所产生的电磁干扰会影
响到电子组件的正常工作，所以缸线一般都会设计
有一定的电阻，以避免电磁干扰。普通缸线由于包
覆材质所限，约有5千欧姆的电阻值。由于缸线的土
作环境非常恶劣，所以缸线除了需要保证良好的电
流传导性外，本身还需要适合各种恶劣环境的高强
度。因此线芯在橡胶材料外面采用了玻璃纤维的编织层，这种玻璃纤维能使线身整体抗拉力强度高达普通高压线的3倍以上。
5）电子点火器
(1)电子点火器简称点火器，它和分电器为一体(有的车型点火器与分电器是分开的)，安装在分电器的外壳上与信号发生器相连。点火器的主要作用是控制点火线圈内初级线圈电流的导通与截止。同时还有把微弱的点火信号放大成强大的控制信号，使点火线圈初级电流恒定在约6A不变。打开点火开关不起动车，5秒钟后自动切断初级电流可避免烧坏点火线圈及点火器等辅助功能。
电子点火器
(2)点火器工作原理。为了便于对电子点火器土作原理的理解，以图4-13所示进行说明。当闭合点火开关时，电流经2号线到达点火器内部控制电路，控制电路使三极管VT导通，此时电流经蓄电池→点火开关→点火线圈初级线圈→3号线→三极管VT→1号线搭铁构
成回路，初级线圈内有电流经过。
当发动机启动后，信号发生器工作。当4号线输出负电压信号时，控制电路使三极管VT 截止，初级线圈内无电流经过;当4号线输出正电压信号时，控制电路使
点火器工作原理
三极管VT导通，初级线圈内又有电流经过。这样点火器根据信号发生器的信号，不断地控制初级线圈内电流导通与截止，使次级线圈感应出高压电。
6）分电器
分电器形式很多，但结构和工作原理基本相同。如图4-14所示，分电器主要由信号发生器、点火器、配电器和点火提前调节装置等组成。分电器的作用是控制点火线圈中初级线圈电流的通断，对次级线圈产生的高压电进行分配，并对发动机的点火时刻进行修正。
分电器结构
(1)配电器
①配电器组成:配电器由分火头、
分电器盖组成，其作用是按发动机的
土作顺序通过高压线将高压电依次分
配给各缸火花塞。
②分电器盖用胶木粉在钢模中加热压制而成，具有良好的耐高压电和耐热性能。盖内周围有与发动机气缸数相同的旁电极，和盖上的旁电极插孔相通，插孔用来安插分缸高压线。盖的中间有主高压线插孔，在孔中有中央电极弹簧和碳精柱，碳精柱弹性地压在分火头的导电片上。分电器盖用两个弹性夹固定在分电器壳体上,。
分电器盖结构分电器工作原理
(2)工作原理:分火头由胶木制成，其
顶部为一导电铜片，分火头装于信号转子的顶端，当其
旋转时，其上的导电片在距旁电极0.25mm}0.8mm的间隙
处掠过。如图4-18所示，当导电片对准盖内某一旁电
极，高压电便由中央电极经带弹簧的碳精柱、导电片跳
过旁电极，再经分缸高压线送至火花塞。由于高压从分
火头导电片向旁电极跳火时，产生电火花，会对无线电
产生干扰。因此，有的分火头内装置有几千欧姆的阻尼
电阻或在分火头尖端熔着一种特殊陶瓷以抑制对无线电
的干扰。
分电器工作原理7）火花塞
(1)火花塞的作用。火花塞的功用是将点火线圈产生的脉冲高压电引入燃烧室，并在其两个电极之间产生电火花，以点燃可燃混合气。
(2)火花塞的结构。火花塞主要由接触头、瓷绝缘体、中心电极、侧电极和壳体等部分组成。在钢质外壳的内部固定有陶瓷绝缘体，在绝缘体中心孔的上部有金属杆，杆的上端有接线螺母，用来接高压导线，下部装有中心电极。金属杆与中心电极之间用导体玻璃密封，铜质内垫圈起密封和导热作用。钢质外壳的上部有便于拆装的六角平面，下部有螺纹以便旋装在发动机气缸盖内，外壳下端固定有弯曲的侧电极。电极一般采用耐高温、耐腐蚀的镍锰合金钢或铬锰氮、钨、镍锰硅等合金制成，也有采用镍包铜材料制成，以提高散热性能。火花塞与气缸盖座孔之间应保证密封，密封方式有平面密封和锥面密封两种。平面密封时，在火花塞与座孔之间应加装铜包石棉垫圈;锥面密封是靠火花塞壳体的锥形面与气缸盖之间相应的锥形面进行密封。
火花塞的结构
(3)火花塞的工作原理。火花塞的电板经由反复持续的发电点火，点燃汽缸内的混合气，此时，点火系统的其它部分则产生正时的高压电脉冲，形成火花并产生爆炸提供引擎动力输出所需的能源。而火花塞的构造是以一根细长的金属电板穿过一个具有绝缘功能的陶瓷材质而制成，绝缘体的下部周围有一个金属材质的壳，以螺牙方式旋紧在汽缸盖上，在这个金属壳的底部在加焊一电极与汽车车体形成接地作用。另外，在此电极中央的末端，必须再以一个微小的放电间隙分隔开来。接着，从分电器来的高压电流会经过这个中央电极导电，然后在底端的放电间隙放电，这时火花塞发挥功用产生火花燃烧混合气，引擎就得到能源并输出功率。火花塞是将进入发动机燃烧的汽油和空气混合气体加以点燃的装置,工作于高温、高压的恶劣条件下，是汽油发动机的易损件之一，它在发动机的运转中扮演着相当重要的角色，与汽车省油与否，运转是否平稳，都有很大关系。
(4)火花塞的热特性。要使火花塞能正常工作，其下部绝缘体裙部的温度应保持在500℃- 700 ℃，这样才能使落在绝缘体上的油滴立即烧掉，不致形成积炭，通常称这个温度为火花塞的“自净温度”。如果温度低于自净温度，就可能使油雾聚积成油层，引起积炭而不能跳火;如果温度过高，例如超过850℃，会形成炽热点，发生表面点火，使发动机遭受损坏。火花塞裙部的工作温度取决于火花塞热特性和发动机气缸的工作温度。火花塞热特
性是指火花塞发火部位的热量向发动机冷却系统散发的性能。影响火花塞热特性的主要因素是火花塞裙部的长度。裙部较长时，受热面积大，吸收热量多，而散热路径长，散热少，裙部温度较高，这种火花塞称为“热型”火花塞;反之，当裙部较短时，吸热少，散热多，裙部温度较低，这种火花塞成为“冷型”火花塞;裙部长度界于冷型与热型之间的火花塞，称为中型或普通型火花塞。
火花塞的热特性
(5)火花塞。中心电极与侧电极之间的间
隙，称为火花塞间隙。火花塞间隙对火花塞及
发动机的土作性能均有很大影响。间隙过小，
火花微弱，并容易产生积炭而漏电;间隙过大，
火花塞击穿电压增高，发动机不易起动，在高
速时容易发生“缺火”现象。因此，火花塞间
隙的大小应适当。火花塞电极间隙多为 0.
6mm-0. 7mm，电子点火其间隙可增大至1. Omm-
1. 2mm o如图4-21所示。
火花塞间隙
(6)火花塞的故障与清洁。
①瓷芯呈褐黑色，电极附近有块状积碳。
原因一是烧机油；原因二是火花塞裂或电极断（采用跳火的方式进行测试）
②瓷芯呈惨白色：火花塞过热。
③瓷芯呈微黑色，有碳粉覆盖。
原因：长时间冷车、低速运转后出现，正常行驶后，会消失。
④:火花塞上面有积碳可能造成火花塞工作不良；
⑤火花塞上有积碳、积油等时，可用汽油或煤油灯浸泡，软化后，用非金属刷净积碳，用吹
⑥风机吹干。不可以用刀刮、砂纸打磨等，以防损坏电极,如图4-22所示。
火花塞的故障
(7)火花塞的合理使用。在实际运行中，除了正确选择适合自己座驾的火花塞之外，还有一些措施，可以有效控制各种积污，充分发挥火花塞的作用。
比如避免长时间低速、低负荷运行；减少怠速运行时间，越来越多的汽车专家认为怠速着车损伤汽车；避免超高速、超负荷运行，如果不是换车跟买手机一样，最好不要飙车；燃油要保持一定的纯净度，认准油品的品牌非常关键；避免急加速、急减速运行等不良驾驶习惯。只有这样，才能有效地控制火花塞的各种积污，延长火花塞的使用寿命，提高发动机的工作随着火花塞和有关点火装置的改进，再加上排气净化的一些措施，使火花塞的使用寿命大幅度提高。一般规定汽车在行驶10 000km之后（或每1年），必须检查或更换火花塞。白金电极的火花塞使用寿命更长，一般在汽车行驶100 000km之内无须检查更换。
2.霍尔式电子点火系统
由于磁脉冲点火中，传感器信号电压受转速的影响不能完全满足现代电子点火的要求，所以又产生了一种传感器，就是霍尔传感器。主要用于美国和欧洲车系。
1）霍尔式电子点火系统组成
霍尔式电子点火系由内装霍尔信
号发生器的分电器、点火器、点火线
圈、高压线、火花塞等组成。下面以
桑塔纳轿车
用霍尔式点子点火系统为例进行说
明。
霍尔式电子点火系统组成
2）霍尔信号发生器
(1)霍尔效应。美国科学家霍尔发明的
一种半导体基片(叫霍尔元件)放在磁场
中，并从侧面给基片通电，当电流方向和
磁场方向垂直时，在垂直于电流和磁场的
霍尔基片的横向侧面上产生一个毫伏级的
电压，这个电压称为霍尔电压。霍尔传感
器就是利用这一原理制成的。
霍尔效应
(2)信号发生器的组成。霍尔信号发生器是根据霍尔效应原理制成的，霍尔信号发生器位于分电器内，其结构主要由分电器轴带动的触发叶轮、永久磁铁、霍尔元件等织成。
触发叶轮套在分电器轴的上部，它可以随分电器轴一起转动，又能相对分电器轴做少量转动，以保证离心调节装置正常工作。触发叶轮的叶片数与发动机气缸数相等，其上部套装分火头，与触发叶轮一起转动(触发叶轮的叶片在霍尔元件和永久磁铁之间转动)。
信号发生器的组成
(3)信号发生器的工作原理。发动机起动后，触发叶轮随分电器轴转动，当叶片进入永久磁铁与霍尔元件之间的空气隙时，磁场即被触发叶轮的叶片旁路(或称隔磁)，这时霍尔元件不产生霍尔电压，集成电路输出端的三极管处于截止状态，信号发生器输出2V-9. 8V的高电位。当触发叶轮的叶片离开空气隙时，永久磁铁的磁通便通过霍尔元件构成回路，这时霍尔元件产生霍尔电压，集成电路输出极的三极管处于导通状态，信号发生器输出0. 3V-0. 4V的低电位。分电器轴转一圈，集成电路输出4个方波，作为控制信号给点火器，由点火器控制点火线圈中初级线圈内电流的通断。当触发叶轮的叶片离开空气隙时，信号输出的电压瞬间从高电位跳到低电位，此时火花塞跳火
信号发生器的工作原理
（4）霍尔点火控制器外部有一个标有阿拉伯数
字“1-7”的插座，在插座内部有六个针脚，与插
头上的六根接线连接，如图4-27所示。其中5号
线、6号线、3号线与分电器内的信号发生器相连
接，即“十”、“o”、“一”三线;4号线为点火
控制器提供土作电源，此线受点火开关点火当控
制;1号线与点火线圈“一”柱相连接;2号线为霍
尔点火控制器自身的搭铁线。如图4-28所示。
霍尔点火控制器外部接线口
(5)点火控制器具有的功能。
①基本功能。根据信号发生器输出的电压信号，控制点火线圈中初级线圈内电流的通断，使次级产生高压。
②恒流控制。保持流过点火线圈的初级电流恒定不变。
③闭合角控制。闭合角是指点火控制器的末级大功率开关管导通期间，分电器轴转过的角度，也称导通角。由于点火线圈采用了高能点火线圈，即初级绕组的电阻很小0.52-0.76Ω，这样初级电路的饱和电流可达20A以上，为防止初级电流过大烧坏点火线圈，点火控制器必须控制末级大功率开关管的导通时间，使初级电流控制在额定电流值，保证点火
系可靠工作。
④停车断电保护。当汽车发动机停止目点火开关仍接通时，为了防止点火线圈长时间通电过热损坏，点火器在2-3秒自动切断初级线圈内的电流，对点火线圈实施保护。
⑤过电压保护。对大功率三极管进行电流过载保护和瞬间过电压保护。
（6）点火控制器工作原理
闭合点火开关时，电流从蓄电池→点火开关→4号线给点火控制器提供土作电源，同时经过5号线给信号发生器内部的霍尔元件提供土作电压。发动机起动后，信号发生器土作并通过6号线将电压信号传送给点火器。
当点火器接收到高电位信号时功率三极管VT导通，点火线圈的初级线圈内的电流经过1号线→三极管VT→ 2号线搭铁构成回路。
当点火器接收到低电位信号时功率三极管截止VT，点火线圈的初级线圈内有电流切断。如图4-28所示。
点火控制器工作原理
(7)霍尔式电子点火系统工作原理。如图4-29a所示，闭合点火开关，电流从蓄电池一点火开关→4号线给点火控制器提供土作电源，同时经过5号线给信号发生器内部的霍尔元件提供工作电压。
发动机起动后，信号发生器的触发叶轮随分电器轴转动，当叶片进入永久磁铁与霍尔元件之间的空气隙时，磁场即被触发叶轮的叶片旁路，这时霍尔元件不产生霍尔电压，集成电路输出极的三极管处于截止状态，信号发生器输出高电位。6号线将高压位信号传送给点火器，功率三极管VT导通，点火线圈初级线圈中的电流经1号线→三极管VT→2号线搭铁构成回路。
霍尔式电子点火系统工作原理
当信号发生器触发叶轮的叶片离开空气隙时，永久磁铁的磁通便通过霍尔元件构成回路，这时霍尔元件产生霍尔电压，集成电路输出端的三极管处于导通状态，信号发生器输出低电位。6号线将低压位信号传送给点火器，功率三极管VT截止，点火线圈初级线圈中的电流被切断，次级线圈感应出高压电，经主缸线→分电器盖中央电极→分火头→旁电极→分缸线→火花塞，按照发动机的点火顺序点燃混合气推动活塞做功。
霍尔式电子点火系统工作原理

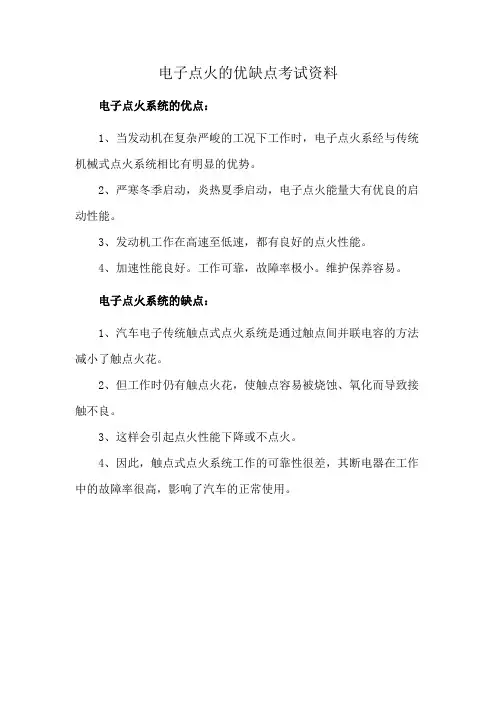

知识拓展：
传统的触点式电子点火系统主要是通过触点在极短的时间内结合和分离是电路接通或是断开来引起次级线圈产生极大的感应电压，使火花塞工作，点燃混合气。
无触点式利用传感器代替断电器触点，产生点火信号，控制点火线圈的通断和点火系统的工作。点火信号发生器（传感器）主要是利用三极管的截止、导通来产生点火信号。有霍尔效应式和光电效应式。
霍尔效应式：由点火开关、蓄电池、点火线圈、高压分线、火花塞、分电器、霍尔信号发生器和点火控制器等组成。点火信号由霍尔传感器产生，点火控制器将点火信号放大整形后控制点火线圈初级电流的通断，输出点火信号。
光电效应：信号发生器由信号转子、光源和光接收器等组成。信号转子由分电器轴驱动，其上的叶片（遮光片）数与发动机的气缸数相等。当信号转子随分电器轴旋转时，叶片和缺口不断地经过光源和光敏二极管之间，光敏管在光源照射下，输出低电平，在没有光源的情况下，输出高电平，故产生脉冲信号，经过电子控制器处理后，输出点火信号。
“霍尔”更简单些，但是精度不高，“光电”要复杂些，但精度较高。
