沼气净化提纯制取生物甲烷之天然气、车用燃气的应用
能源和环境的双重危及使可再生能源的研究开发被提升到前所未有的高度。厌氧发酵技术作为一种既可以处理有机废弃物，又能回收能源的工程技术越来越受到重视。政府的支持使我国沼气工程快速发展。目前，国内大中型沼气工程生产的沼气主要用于供热和热电联产，如何高值化利用沼气，使其发挥更大的经济效益是沼气产业可持续发展的关键因素之一。
一、沼气净化提纯技术
沼气制取生物甲烷是高值化利用的有效途径，主要涉及到净化和提纯两个步骤，净化是去除沼气中微量的有害成分，如沼气中的硫主要以H 2S形式存在，含量为500-5000mg/L，须予以脱除。提纯主
要是对沼气中的CO 2进行去除，减少CO 2的含量，增大CH 4的纯度。沼气的净化提纯工艺主要是保留其
可燃和助燃成分，包括CH 4、H 2、O 2和CO，并对沼气中的CO 2、H 2S、H 2O和其他杂质进行去除。
脱硫是为了避免H 2S腐蚀压缩机、气体储罐和发动机以及避免H 2S中毒，其燃烧产生SO 2和SO 3，危害更大，且SO 2会降低露点。
脱除CO 2是因为CO 2降低了沼气的热值、能量密度及燃烧速度，且增大了沼气的点火温度，如果沼气
经净化提纯后须达到生物甲烷的标准，就必须脱除其中的CO 2。
脱水是因为H 2O与H 2S、CO 2和NH 3反应，会引起压缩机、气体储罐和发动机的腐蚀，且当沼气被加压储
存时，为了防止高压下冷凝或结冰，也必须对水进行去除。
1、沼气脱硫技术简述
S是含硫化合物在微生物还原过程中形成的，其含量随发酵原料和发酵工艺的不同而有所变化。H
2
S的存在会导致很多问题，所以在沼气净化过程中应尽早予以去除，最常用的方法主要有湿由于H
2
法脱硫、干法脱硫和生物脱硫。
湿法脱硫按溶液的吸收与再生性质分为物理吸收法、化学吸收法和氧化法。干法脱硫按原理和方法分为化学吸附法、化学吸收法和催化加氢法。生物脱硫是20世纪80年代发展起来替代传统脱硫方法的新工艺，它是在适宜的温度、湿度、PH值、营养物和微氧条件下，利用脱硫细菌（如光合硫细菌、
S转化为单质硫或硫酸的过程。
硫杆菌、无色硫细菌等），将H
2
2、沼气脱碳技术简述
目前沼气中二氧化碳的脱除工艺有变压吸附法、压力水洗法、物理吸收法、化学吸收法、胺洗法、膜分离法和低温分离法等多种方法。其中变压吸附法、压力水洗法、化学吸收法和膜分离法这四种方法在沼气净化提纯方面应用较多。
3、沼气脱水技术简述
脱水是因为导气管中如果积累了水会溶解硫化氢而腐蚀管道，此外当沼气被加压储存时，为了防止因为凝结水而冻坏储气罐，也必须对水进行去除。常用的脱水方法有冷分离法、固体物理吸水法和溶剂吸收法等。
二、在天然气、车用燃气中的应用
沼气提纯后可制取生物甲烷，生物甲烷又称为生物燃气、生物天然气，是沼气经过净化提纯达到天然气标准（GB17820-1999），输入天然气管网替代石化天然气的燃料，也可用作车用燃气。沼气通过净化提纯工艺达到含甲烷95%-97%，用作车用燃气，或并入天然气管网，是将沼气高值化利用、发挥更大经济价值的重要方向。
沼气若要用作车用燃气，就应达到汽车内燃机对车用燃料的要求。依据我国车用压缩天然气国家标准（GB18047-2000）规定，提纯后的生物甲烷用作车用燃气必须达到表1中的主要性能指标。
表1、车用压缩天然气的技术指标
注：表中气体体积的标准参比条件是101.325kPa、20℃
三、国内外沼气净化提纯产业的发展
1、国外沼气净化提纯产业发展
瑞典是沼气净化提纯用于车用燃气最先进的国家。早在1996年，瑞典就已将沼气净化提纯至甲烷含量在95%以上，作为汽车燃料使用，并制订了相关标准。
2010年，瑞典沼气年总产量折合1.3亿m3天然气当量，占燃气消费总量的13%。2010年瑞典全国使用压缩天然气的车辆有7万辆，加气站500个。瑞典计划到2020年，50%天然气将由生物燃气替代，2060年，天然气将完全被生物燃气替代。
此外，瑞典政府对沼气用作车用生物燃气有一系列的优惠政策，包括免征能源税、H
2S排放税和CO
2
排放税，减收气体燃料的车辆使用税等。此外，购买生物燃气汽车可享受政府购车补贴等，以及一些区域性的优惠政策，如免交拥堵费和停车费。
德国沼气工程技术在世界上处于领先地位，近年来，德国对沼气的利用由直接驱动发电机组的热电联产，开始向生产管道天然气及车用燃气方向转变。
从2006年开始，德国最初的两家生物甲烷工厂运行并入国家天然气管网，截至2011年，约有83个沼气工程在运行时将沼气提纯为生物甲烷，总生物甲烷提纯量约为4.6亿m3/年。
此外，德国制订了2020年和2030年生物甲烷产量分别达到60亿m3和100亿m3的目标，规划到2020年，生物甲烷替代全国天然气总消费量的6%。
此外，瑞士、丹麦、加拿大等国家也是当前国际上沼气净化提纯技术发展较快的国家，拥有先进的净化提纯设备。
2、国内沼气净化提纯产业发展
生物燃气是替代石化天然气的重要潜力资源，可直接利用现有的天然气管道或储气罐进行输送存储。“十二五”期间将加速建设天然气配套基础设施，开展“分布式能源利用项目”，这将为生物燃气的产业化应用提供基础与便利。近几年，通过引进德国、丹麦等欧洲发达国家热电肥联产的高效沼气工程技术和关键设备，我国已建成一批沼气热电联产工程和发电并网的大型沼气工程。但作为一个新型产业，我国沼气净化提纯制取生物甲烷还有很长的路要走。
四、结语
沼气净化提纯技术经过多年的发展，已形成一系列的成熟技术。在能源应用上，天然气管网或车用燃气是沼气高值化利用的重要方向。瑞典、德国等欧洲国家在沼气净化提纯制取生物甲烷技术上处于领先地位，基于此，我国在沼气净化提纯上已引进相关先进技术，以保证沼气净化提纯产业高效、稳定的发展。
沼气生产工艺流程 图7-1工艺流程简图二、工艺流程简述
厌氧消化的主要粪源为项目所在地周边的养殖场的猪粪、秸秆、餐厨垃圾和园区及周边的蔬菜残余，猪粪有干清猪粪和水冲猪粪。干清猪粪、秸秆和蔬菜残余这三种原料采用固体进料系统进料，水冲猪粪和餐厨垃圾采用液体进料系统进料。 秸秆经过X-Ripper破碎机破碎后，通过铲车输送至预混池中，预混池中装有潜水搅拌机，可将破碎的秸秆和水充分混匀（TS为7.5%），混匀后的物料采用螺杆进料泵泵送至生物预处理发酵罐，生物预处理后的秸秆溢流至出料池后用螺杆泵泵送至快速混合系统。 蔬菜残余经X-Ripper破碎机破碎后，用铲车输送至固体进料系统，干清猪粪也被加到固体进料系统中，然后通过无轴螺旋输送机输送至快速混合系统，从厌氧反应器泵出的出料也被输送到快速混合系统。经预处理的秸秆、破碎的蔬菜残余、猪粪、工艺水和反应罐的出料在快速混合系统中混合并最终被输送到厌氧反应罐中。 水冲猪粪、破碎后的餐厨垃圾在混料池中混合均匀后经螺杆泵泵入厌氧反应罐中。 厌氧反应罐内设中轴搅拌装置，罐内物料呈全混状态，在适宜的碱度、温度条件下确保厌氧反应充分进行。厌氧反应产生的沼气经净化系统净化后部分供居民用气，其余部分经由净化提纯、高压储气柜储存后运送至加气站；消化罐内出来的残渣由螺杆泵输送至换热器经热交换后流入缓冲池，再由污泥泵输送入卧螺式离心分离机进行固液分离，分离后的沼渣沼液作为有机肥厂的原料，根据市场需求生产有机肥。出于安全因素的考虑，需要在变压吸附系统前设置一个沼气火炬。 设置换热器回收出料热量，进行余热利用，减少外加热量，进而减少能源消耗。设置燃煤锅炉以补充余热回收热量的不足，在厌氧消化罐内设置加热盘管，维持厌氧反应稳定运行的温度。 1、预处理工艺 秸秆单独收集，收集后先进行粉碎，然后采用生物预处理。 蔬菜残余单独收集，收集后进行破碎。 猪粪经过格栅，去除石块、塑料等大的无机物质。
1纯净水生产工艺流程图（之1/2） 提供符合GB5750 要求的水源，有动、静态检测 并有记录 目的：提供优良的原水 20T 不锈钢罐，有0.45um 的空气呼吸器，每半年进行一 次清洗消毒，每周进行水微生物和理化检测 目的：积蓄原水，除去原水中泥沙 不锈钢罐，每7天进行一次正洗和反洗 每周进行一次水微生物和理化检测，每半年消毒一次。 目的：除去水中较大的有机物及其它异物 控制要求 不锈钢外壳，两组共14支5um 滤芯 ，每6个月更换一次或滤芯压差大于0.07Mpa 时更换 目的：过滤大颗粒杂质，保护RO 膜，加阻垢剂主要是包裹 水中 的Ga 2+、Mg 2+离子，使之不易堵塞RO 膜孔 36根陶氏膜，树脂外壳，正常情况下二年半清洗一次或当 一、二泵压后压一、二级浓水压差大于1MPa 时，应对RO 膜进行清洗 （参见作业文件） 目的：截留进水中的杂质，离子和有机物及病毒等 根陶氏膜，树脂外壳，每三年进行一次清洗或当一、二泵压 1MPa 时，应对RO 膜进行清洗 目的：将水电导率降为10us/cm 以内，除去水中异物 不锈钢罐，每季度进行一次清洗消毒 目的：贮存过滤后的水，确保生产连续性 4T 不锈钢罐,臭氧浓度0.45~0.65ppm ，每小时记录臭氧在 线值 目的：杀灭水中微生物，防止二次 污染 2T 不锈钢管罐，原则上每6个月进行一次清洗消毒 目的：保持臭氧浓度
接下页 纯净水生产工艺流程图（之2/2） 接上页 控制要求 钛滤芯，30根滤芯直径0.45um ，外壳不锈钢，每6个月清 目的：过滤杂质及微生物残渣 全不锈钢自动灌装机，机时产量900桶 /小时 目的：生产出合格的成品水 目视，双灯检台，分别检测桶内桶底和桶身及漂浮 物 目的：检出成品水内异物 将生产日期打印在收缩膜上 目的：便于消费者饮用时知生产日期
厌氧消化装置刚产出的沼气是含饱和水蒸气的混合气体，除含有气体燃料CH4和惰性气体CO2外，还含有一定比例的H2S、H2O，少量的NH3，H2、N2、O2、CO和卤化烃。沼气的净化是指沼气中CH4之外其他气体的去除。 一沼气净化机理 概括起来，目前沼气净化的机理有三大类，即化学吸收、物理提纯和生物脱除。 （1）化学吸收。一种化学吸收机理是采用胺、碱、醇等复合溶液吸收剂，利用酸碱中和反应吸收沼气中的CO2、H2S等酸性物质，同时也能吸收NH3等易溶于水、醇的气体。另一种化学吸收机理是采用干化学物质（如Fe2O3）作为吸收剂吸收杂质气体。化学吸收的吸收剂都可以通过装置的自净系统和再生系统释放出各种杂质和气体得到再生循环使用。（2）物理提纯。通过此机理净化沼气的主要是变压吸附法。利用吸附剂在不同压力条件下对不同气体吸附力不同的原理来分离沼气中的不同组份。沼气中的H2O、CO2、H2S等吸附容量较大的强吸附组分在一定压力下被吸附剂吸附停留在床层中，而较小吸附容量的弱吸附组分N2、CH4 等从床层出口输出，从而实现了对沼气的净化。 （3）生物脱除。在一定的条件下利用微生物生长繁殖需要沼气中某些杂质气体作为营养物质，从而实现对沼气的净化。 现阶段，物理化学法已被广泛地应用且积累了丰富的经验。但该方法存在运行费用高、投资大、再生困难、产生二次污染等缺点。生物法具有不需催化剂和氧化剂、不需处理化学污泥、少污染、低能耗、高效率、可回收单质硫等优点，正在成为沼气脱硫领域的发展趋势。 二沼气净化方法 沼气净化的程度取决于沼气的用途。沼气供热需要脱H2S、H2O，沼气发电需要脱H2S、H2O、有机卤化物，沼气作汽车燃料需要脱H2S、H2O、有机卤化物、CO2，沼气并入天然气网需要脱H2S、H2O、有机卤化物、CO2以及金属。沼气中不同组分脱除的具体方法见表1。 三常用的沼气净化技术 不管是什么用途，沼气中的H2O 和H2S都要脱除。本文就沼气脱H2O和脱H2S常用的技术详述如下。 （1）脱H2O 脱H2O是因为导气管中如果积累了水会溶解H2S腐蚀管道，此外当沼气被加压储存时，沼气中的水会凝结冻坏储气罐。发酵装置出来的沼气中所含的水分形式是饱和水蒸气，一般采用冷分离法将其除去。通过调整压力引起混合气体温度发生变化，使水蒸气从气态冷凝为液态的水后，将其从沼气中脱除。此法经济简单，被大多数沼气工程所采用。 沼气冷却的方式有自然降温及机械脱水两种。冷却温度还要考虑下一步脱硫过程中不同脱硫剂对水分量的要求，根据脱硫剂的水分合理量进行适当的初步冷却。 在沼气输送过程中，还有一部分水要析出。为了避免析出的水分腐蚀或堵塞管道，常在管路的最低处安装集水器，定期排除集水器中的水。 （2）脱H2S 脱H2S是为了避免H2S腐蚀设备、H2S中毒和如果沼气燃烧H2S被氧化成SO2或SO3造成更大的危害。 总结出来的8种H2S脱除方法可以分为物理提纯、化学净化和生物吸收。现就3种机理中常用的方法分析如下。 ①活性炭吸附工艺。在变压吸附系统中H2S可以通过用KI浸泡过的活性炭去除。此过程中，H2S被转化为单质S和H2O，单质S就被活性炭吸收了。在连续运行的情况下，系统要包含两个吸附装置。如果活性炭上H2S的浓度超过3ppm，需要进行再生。
规模化畜禽养殖场沼气工程设计规范 文件管理序列号：[K8UY-K9IO69-O6M243-OL889-F88688]
规模化畜禽养殖场沼气工程设计规范 1 范围 本标准规定了规模化畜禽养殖场沼气工程的设计范围、原则以及主要参数选取等。 本标准适用于新建、改建和扩建的规模化畜禽养殖场沼气工程(参见 NY/T667-2003)的设计。畜禽养殖区沼气工程的设计可参照执行。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 GB12801 生产过程安全卫生要求总则 GB18596 畜禽养殖业污染物排放标准 GB50028 城镇燃气设计规范 GB50052 供配电系统设计规范 GB50057 建筑物防雷设计规范 GB50058 爆炸和火灾危险环境电力装置设计规范 GBJ14 室外排水设计规范 GBJ16 建筑设计防火规范 GBJ65 工业与民用电力装置接地设计规范 CJJ31 城镇污水处理厂附属建筑和附属设备设计标准
CJJ55 污水稳定塘设计规范 CJJ64 城市粪便处理厂设计规范 NY/T667-2003 沼气工程规模分类 3 术语和定义 GB18596-2001、NY/T667-2003中确立的以及下列术语和定义适用于本标准。 3.1沼气工程 biogas plant 以规模化畜禽养殖场粪便污水的厌氧消化为主要技术环节，集污水处理、沼气生产、资源化利用为一体的系统工程。 3.2 “能源生态型”处理利用工艺 Process of “energy ecological”disposing and using 畜禽养殖场污水经厌氧消化处理后作为农田水肥利用的处理利用工艺。 3.3 “能源环保型”处理利用工艺 Process of “energy environment”disposing and using 畜禽养殖场的畜禽污水处理后达标排放或以回用为最终目标的处理工艺。 4 总则 4.1 沼气工程的设计应该符合当地总体规划，与当地客观实际紧密结合，能够正确处理集中与分散、处理与利用、近期与远期的关系。
目录 1 总论 (1) 1.1 概述 (1) 1.2 研究结论 (7) 2 市场预测分析 (10) 2.1 产品市场分析 (10) 2.2 价格预测及确定 (13) 3 生产规模及产品方案 (13) 3.1 生产规模及产品方案 (13) 3.2 产品的质量指标 (14) 4 工艺技术方案 (15) 4.1 工艺技术方案选择 (15) 4.2 工艺流程和消耗定额 (21) 4.3 主要设备选择 (25) 4.4 自控方案 (27) 4.5 标准、规范 (33) 5 原辅材料和动力供应 (36) 5.1 主要原辅材料供应 (36) 5.2 动力供应 (37) 5.3 原辅材料及动力年需要量 (38) 6 建厂条件和厂址方案 (39) 6.1 建厂条件 (39) 6.2 厂址方案 (44) 7 总图运输、外管网、土建 (46) 7.1 总图运输 (46) 7.2 外管网 (48) 7.3 土建（建筑物、构筑物） (49) 8 公用工程和辅助设施 (53) 8.1 公用工程方案 (53) 8.2 辅助设施 (60) 9 节能篇 (62) 9.1 用能标准和设计规范 (62) 9.2 能源消耗量计算 (64) 9.3 能耗指标及分析 (64) 9.4 节能措施综述 (65) 9.5 节能效果评价 (69) 10 环境保护 (70) 10.1 设计依据及标准 (70) 10.2 厂址环境现状 (71) 10.3 建设期间对环境的影响和主要应对措施 (71) 10.4 生产期对环境的影响和主要应对措施 (72) 10.5 环境管理及监测 (73) 10.6 清洁生产 (73) 10.7 环境影响评价 (74) 11 劳动安全卫生专篇 (74)
超纯水工艺流程 预处理----反渗透----CEDI膜块----抛光树脂 膜法超纯水制取设备工艺流程：原水—超滤(多介质过滤器、活性炭过滤器)—反渗透—EDI—超纯水 渗透/电去离子（RO/EDI）集成膜技术是近年来迅速发展成熟，并得到大规模工业应用的最新一代超纯水制造技术，在国际上已逐渐成为纯水技术的主流。RO/EDI的集成膜技术在电子企业用水，实验室纯水系统，电厂用水等方面具有独特的优势。 自来水进入原水箱，通过原水泵增压，经砂滤器、炭滤器、阻垢剂加药、保安过滤器，到达反渗透单元，经两级反渗透过滤进入EDI单元，达到电阻率15MΩ.cm（25℃）进入纯水水箱。纯水供水设计为循环方式，经纯水供水泵增压，通过紫外线消毒器、抛光混床、0.22微米过滤器接入纯水供水管，到达使用点。 1.1预处理单元 采用石英砂过滤、活性炭过滤、保安过滤作为两级反渗透的预处理。 1.2膜系统单元 膜系统单元是本系统的核心，负责去除水中大部分的有害物质，保证终端产水达到标准要求。本设计中采用辅以pH值调节的两级反渗透作为初级脱盐工艺，EDI模块作为深度脱盐工艺。 1.2.1反渗透模块 反渗透膜是以压力差为驱动力的液相膜分离方法，可以看作是渗透的一种反向作用。在压力推动下，溶液中的水分子透过膜，而其它分子、离子、细菌、病毒等被截留，从而实现脱盐效果，达到纯化目的。 整个反渗透系统由高压泵、反渗透膜、压力容器以及相应的仪器、仪表、阀门、机架、管道及管件等组成；此外还有独立的化学清洗装置。
1.2.2EDI模块 EDI技术是将膜法和离子交换法结合起来的新工艺，基本原理主要包括离子交换、直流电场下离子的选择性迁移及树脂的电再生。水中的离子首先通过交换作用吸附于树脂颗粒上，再在电场作用下经由树脂颗粒构成的“离子传输通道”迁移到膜表面并透过离子交换膜进入浓室。由于离子的交换、迁移及离子交换树脂的电再生相伴发生，犹如边工作边再生的混床离子交换树脂柱，因此可以连续不断地制取高质量的纯水、高纯水。 EDI系统由增压泵、膜堆、电源以及相应的仪器、仪表、阀门、机架、管道等组成。 1.3供水单元 纯水供水循环采用254nm紫外线杀菌、抛光混床脱盐、0.22微米过滤，达到用户的纯水水质要求。 为保证纯水的品质以及生物学指标，在纯水制备的终端设置精度为0.22μm的微滤膜过滤器，用于截留去除脱盐设备出水中的微粒以及细菌尸体。由于0.22μm的微滤膜膜过滤器为整个脱盐工艺的最后一道处理设备，因此又称终端过滤器。过滤器内装折叠式微孔滤膜，过滤精度0.22μm，过滤器出口设置压力表。过滤器经过一段时间的运行后，滤膜表面截留了大量杂质，使滤膜堵塞，导致工作压力增加，当进出口压力差增大到某一设定值时，更换滤膜。 终端过滤器由罐体、0.22μm滤芯、压力表组成。 1.4主要设备 主要设备：原水箱、原水增压泵、砂滤器，炭滤器罐体、多路阀、阻垢剂计量泵、阻垢剂(氨基三甲叉膦酸ATMP)药罐、保安过滤器、保安过滤滤芯、一级RO高压泵、一级RO膜、二级RO高压泵、二级RO膜、膜壳、PH值调整计量泵、EDI增压泵、EDI模块、超纯水水箱、纯水增压泵、抛光混床罐、抛光树脂、0.22微米过滤器、0.22微米滤芯等。

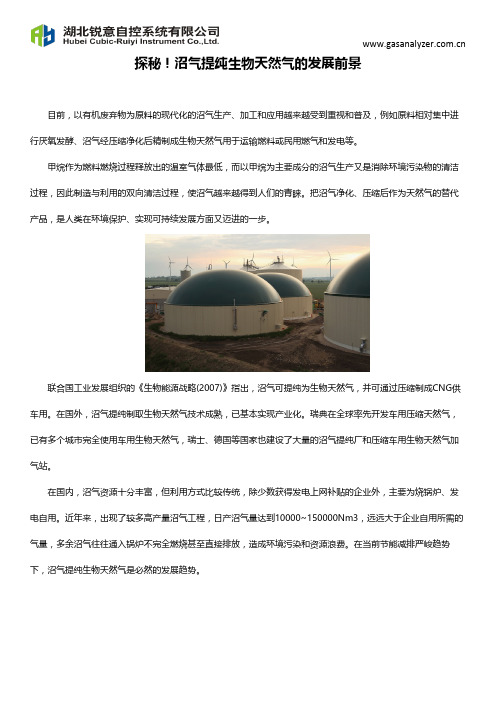

探秘！沼气提纯生物天然气的发展前景 目前，以有机废弃物为原料的现代化的沼气生产、加工和应用越来越受到重视和普及，例如原料相对集中进行厌氧发酵、沼气经压缩净化后精制成生物天然气用于运输燃料或民用燃气和发电等。 甲烷作为燃料燃烧过程释放出的温室气体最低，而以甲烷为主要成分的沼气生产又是消除环境污染物的清洁过程，因此制造与利用的双向清洁过程，使沼气越来越得到人们的青睐。把沼气净化、压缩后作为天然气的替代产品，是人类在环境保护、实现可持续发展方面又迈进的一步。 联合国工业发展组织的《生物能源战略(2007)》指出，沼气可提纯为生物天然气，并可通过压缩制成CNG供车用。在国外，沼气提纯制取生物天然气技术成熟，已基本实现产业化。瑞典在全球率先开发车用压缩天然气，已有多个城市完全使用车用生物天然气，瑞士、德国等国家也建设了大量的沼气提纯厂和压缩车用生物天然气加气站。 在国内，沼气资源十分丰富，但利用方式比较传统，除少数获得发电上网补贴的企业外，主要为烧锅炉、发电自用。近年来，出现了较多高产量沼气工程，日产沼气量达到10000~150000Nm3，远远大于企业自用所需的气量，多余沼气往往通入锅炉不完全燃烧甚至直接排放，造成环境污染和资源浪费。在当前节能减排严峻趋势下，沼气提纯生物天然气是必然的发展趋势。
