手机无线充电精讲手机无线充电的几种
模式
手机无线充电技术已经出现在生活当中，但手机无线充电并未达到普及状态，其中原因众多，非本文讨论范畴。对于手机无线充电原理，相信大家都比较陌生。本文中，主要讲解手机无线充电的几种充电模式，以帮助大家快速增进对无线技术的认知，一起来看看吧。
小米、华为、苹果等手机厂商已经把无线充电集成到了最新的旗舰手机中，未来的智能手机无线充电功能会越来越普及，基本上后续发布的旗舰手机都会支持无线充电功能。那么，到底什
么是无线充电?无线充电都有哪几种模式?现在的无线充电都有哪些标准?iWALK爱沃可将在下文普及相关的无线充电知识，让大家更好的了解无线充电技术。
目前主流的无线充电系统由发射器线圈和接收器线圈组成，两个线圈共同构成一个感应圈。发射器线圈所携带的交流电生成磁场，并通过感应使接收器线圈产生电压。通过这种电压可用于为移动设备供电或为电池充电，目前市场上大部分的无线充电器都是基于相关的原理。优点在于产品的技术成熟，价格会比较低;缺点上，在充电效率充电速度上并不快。具体来说，有以下三种：电磁感应式磁场共振无线电波式首先是电磁感应式，市场上大部分的无线充电都是采用电磁感应式，工作原理是将发射端的线圈和接收端的线圈放在两个分离的设备中，当电能输入到发射端线圈时，就会产生一个磁场，磁场感应到接收端的线圈、就产生了电流，这样就构建了一套无线电能传输系统。目前最为常见的充电解决方案就采用了电磁感应，这个方案就是手机和无线充电器都需要无线线圈才可以。
其次就是磁场共振，电磁共振同样要使用两个规格完全匹配的线圈，一个线圈通电后产生磁场，另一个线圈因此共振、产生的电流就给设备充电。磁场共振无线充电的优点在于距离上就有了一定的宽容度，通过这种方式进行无线充电能有更长的距离，使用场景得到大大的提升。
最后就是无线电波式，利用无线电波给移动设备进行充电，未来的空间距离将有明显的提高。只不过，相比电磁感应式无线技术，无线电波式目前并不普及。工作原理上，无线电波式发射器会将电能转换成一种无线电波，并利用连接手机的接收装置获取这种电波，然后再将其转换成电能。

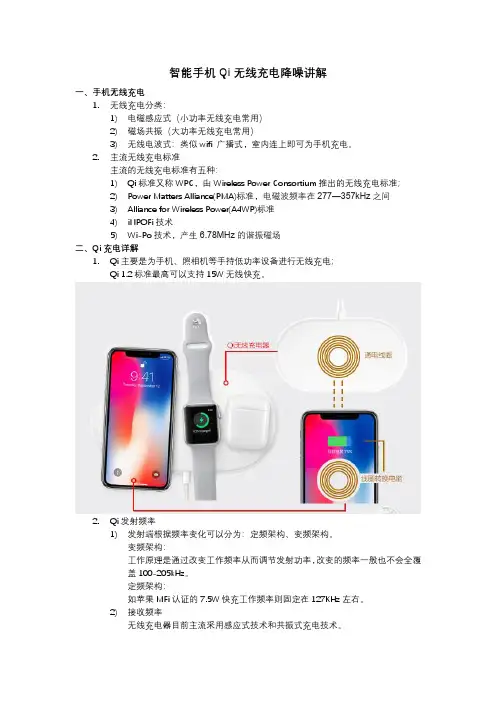

了解了无线充电的主要工作原理，市场上都有哪些无线充电标准呢?Qi标准Wi-Po技术无线充电标准：主流的无线充电标准有五种：Qi标准、Power Matters Alliance(PMA)标准、Alliance for Wireless Power(A4WP)标准、iNPOFi技术、Wi-Po技术。
QI无线充电标准相对来说比较主流，包括苹果等手机厂商都加入到该协议中。Qi标准：Qi是全球首个推动无线充电技术的标准化组织——无线充电联盟(WirelessPowerConsortium)推出的“无线充电”标准，具备便捷性和通用性两大特征。最大的优势就是只要产品的标识上有QI，就标识产品是支持无线充电的，通用性得到极大的提高。
市面上不同品牌的产品，只要是有Qi的标识，那么就意味着都可以用Qi无线充电器充电，解决了无线充电“通用性”的技术瓶颈。在不久的将来，手机、相机、电脑等产品都可以用Qi 无线充电器充电，为无线充电的大规模应用提供可能。Qi采用了最为主流的电磁感应技术，成本上也会更低一些。
基于单片机的无线充电器设计 学生： 学生学号： 院（系）：电气信息工程学院 年级专业：电子信息工程 指导教师： 助理指导教师： 二〇一五年五月
摘要 随着用电设备对供电质量、可靠性、方便性、安全性、特殊场合、特殊地理环境等要求的不断提高，接触式的电能传输方式对于满足实际需要越来越显得捉襟见肘了。与此同时，无线电能传输系统，摆脱了线路的限制，实现电器和电源的完全分离，具有无线传输电能、设备体积小、传输效率高、便于携带和集成等优点。 本课题设计介绍了一种运用新型的能量传输利用电磁波感应原理和有关的交流感应技术，采用STC12C5A60S2低功耗单片机作为无线传能充电器的监测控制核心,实现电流控制和电压控制功能，电能充满后给出充满提示且自动停止充电。基于STC12C5A60S2单片机控制发射端和接收端产生的相应交流信号来进行充电的智能无线充电器。 利用设计通过对系统的硬件部分和软件部分的设计实现无线能量传输，在距离发射线圈的指定围对小型用电器如手机、MP3等直接充电。硬件部分包括高效直流稳压模块、驱动模块、显示模块、控制模块等的设计；软件部分主要根据系统的设计思想设计出了主程序和子程序流程图，并通过C语言实现相应的编程要求。通过理论分析和仿真证明，建立谐振耦合无线电能传输系统模型以及谐振耦合无线电能传输系统模型,通过计算得出了系统中电路参数与输出功率的关系。设计并制作谐振耦合无线电能装置,使用LCD1602设计显示,实时充电电压显示。 关键词无线电能传输,谐振耦合,无线充电器, LCD1602,STC12C5A60S2单片机
ABSTRACT This paper introduced the use of a power transmission technology, wireless power supply technology model, using the principle of electromagnetic induction and the induction technology,intelligent wireless charger for charging the AC signal based on the STC12C5A60S2 single-chip microcomputer to control the transmitting end and the environment and other requirements continue to increase, the power transmission mode of contact to meet the actual needs become more and more difficult. At the same time, wireless power transmission system, get rid of the limit line, completely separate electrical and power, with the wireless transmission of electrical energy, the equipment has the advantages of small volume, high transmission efficiency, easy to carry and integration. In the rapid development of science and technology in 21 Century, the prospects for the development of intelligent wireless charger . The design through the design of the hardware part and the software part of the system to achieve the wireless energy transmission, within the specified range of the transmitting coil in small appliances such as mobile phone, MP3 and other direct charge. The hardware part includes efficient DC power module, drive module, display module, control module and so on; the software part is mainly based on the design thought of the system design of the main program and the subprogram flow chart, and through the C language to achieve the corresponding programming requirements. relationship between the circuit parameters and the output power of the system. The design and fabrication of resonant coupling wireless device, using the LCD1602 design draw progress bar shows charging, charging voltage, charging time display. Key words radio transmission, resonant coupling, wireless charger ,LCD1602 STC12C5A60S2
USB用电池充电器电路图 如图是USB用电池充电器电路。它是在5.25V/500mA最大额定功率时，使用通用串联总线(USB)以最大电流对锤离子充电的电路。电路中，LM3622为锤离子电池充电控制器。设计的充电电路使USB具有最大功率工作的能力，为了满足USB的技术指标，在正常工作情况下，最大功率工作能力从总线中取出的电流不能大于5OOmA。通过限流电阻R1将其最大充电电流设定为400mA，而剩下的100mA电流供给充电器控制电路等。在系统启动期间，LM3525电源开关使电池充电器与总线保持隔离状态，充电电流不会超过总线提供的最大电流。 在总线输出口经过适当的计算后，USB控制信号将USB电源通过LM3525与充电电路连接起来。在开关通/断工作时，LM3525具有过电流与欠电压防止功能。在设计充电电路时，应认真考虑总线电源与充电电路之间的电压降，因此，VT1和VD1要选用低电压降的器件，使输入电压较低时电路也能有效地对电池进行充电。在优选元件的情况下 LM3525输入与电池正极之目的电压降的典型值为53OmV，或对电池的充电电流大于400mA。最佳充电时间为从以最大电流对电池开始充电直到电池达到满充电电压为止。 对于4.2V锤离子电池，要求充电电路的输入电压典型值为4.7V。USB规格规定的最小输出电压为4.75V，但USB电缆和接线电阻上电压降为35OmV，因此，在最坏情况下，充电电路的输入电压低至4.4V，而在USB规格中充电电路仍然有效。要说清楚的是，要防止USB电压规格下限的系统对电池进行慢充电，或防止对满度电池充电。4.2V电池的最佳充电电压是充电电路的输入电压，其典型值为4.7V。当电路的输入电压低到4.6V以及电池电压接近满充电4.2V时，VT1和VD1的电压降使电路不能有效地提供充电电流。 在VT1和VD1的电压降仅为400mV时，电路为电池提供的充电电流不大于2OOmA。在低输入情况下，充电电流降为50%对电池恒压充电。当输人电压低到4.5V时，电池不能满充电到4.2V。在设计USB电源时，要采用低阻抗电缆和低电阻接线，使充电电路的输入电压足够高，确保不会出现慢充电或不完全充电的情况。
“无线充电”项目介绍方案 2013-1-13
一、无线充电项目概述 二、无线充电项目远景分析 三、无线充电项目近期进展 四、目前国内外公司研究状况
一、无线充电项目概述 我们都知道，无线能源似乎是一个听起来很棒的新奇概念，但是我们很 难想象会很快将它实现商业化。 据engadget 报道，美国宾州的一家公司，目前靠着这个Powercast 技术，已经和超过 百家的主要电子产品公司，签下内容尚未公 开的合作案，包括一些耗电量“相对较低” 的电子产品，诸如手机、MP3 随身听，还有汽 车零件、温度传感器、助听器，甚至是医疗 仪器等的制造业者。 基本上整个系统包含了两件东西，一个是 插在插座上的发信器，另一个是整合在电子 产品上，跟硬币大小差不多的接收器（技术 核心），只要在一定的范围内（目前是在 1 米的距离内，美国可达到10米左右），电能可 以瞬间自发信器传到对应的接受器。 该项技术之所以会得到这么多家厂商的 青睐，原因是在他独特的电磁波接收装置，能够根据不同的负载、电场强 度来作调整，同时还能维持稳定的直流电压，这也表示在空中散射的电磁 波功率， 能够被 减到最 低。（据 说这种 设备已 经获得 了FCC 认证） 最 神奇的是，这种接收器的制造成本只需要 5 美金。由于价格昂贵、产品笨重以及 不完善的解决方案，无线充电产品一直都没有能够真正的进入消费市场。 另外对于经常在外奔波的移动设备使用者，将来也可以在无线上网的同时，通过无线网络对自己的移动设备进行充电。 2010 年9 月1 日，全球首个推动无线充电技术的标准化组织——无线 充电联盟在北京宣布将Qi 无线充电国际标准率先引入中国。信息产业部通 信电磁兼容质量监督检验中心也加入该组织。
国家电工电子实验教学中心 电子系统课程设计 设计报告设计题目：手机无线充电系统
目录 1设计任务要求 (2) 2 设计方案及论证 (4) 2.1 任务分析 (4) 2.2 方案比较 (7) 3 制作及调试过程 (17) 3.1 制作与调试流程 (17) 3.2 遇到的问题与解决方法 (20) 4 系统测试 (21) 4.1 测试方法 (21) 4.2 测试数据 (22) 5 系统使用说明 (24) 5.1 系统外观及接口说明 (24) 5.2 系统操作使用说明 (26) 6 总结 (26) 6.1 本人所做工作 (26) 6.2 收获与体会 (27) 7 参考文献 (27)
1.设计任务要求 （1）制作一个输入直流电压12V，输出为3.6V手机电池充电（充满电压为4.2V）的无线充电系统。 （2）发射器与接收器之间采用电感线圈耦合方式进行无线能量传输。 （3）发射器采用12V直流单电源供电，接收器供电只能来自耦合线圈。 （4）接收器考虑给手机电池充电，输出电压变换围0~4.2V，500mA恒流充电。充电特性如下图所示。 1.基本部分（50分） （1）接收器工作指示（20分） 要求：接受器接收到能量后用发光二极管指示。 测试方法：发射器采用 12V直流供电。接收线圈靠近发射线圈时（距离和角度不限），观察接收器工作指示灯是否点亮。 （2）接收器恒压功能（20分）
要求：当接收器不接负载时输出电压为 4.2V±0.1V。 测试方法：发射器采用 12V直流供电。在接收器不接任何负载条件下，当接收线圈靠近发射线圈并固定不动时（距离和角度不限），测量接收器输出电压是否为 4.2V±0.1V。 轻微移动接收线圈时，测量该电压应保持在 4.2V±0.1V围。 （3）接收器恒流功能（10分） 要求：接收器带负载条件下，当输出电压在 0~4VDC变化时输出电流稳定在10mA或大于10mA（当满足发挥部分时，可直接得分），要求恒流误差小于 5mA（两线圈距离和角度不限）。 测试方法：发射器采用 12V直流供电。当接收线圈靠近发射器线圈时（距离和角度不限），测量恒流值是否大于10mA及是否满足恒流误差要求。 2.发挥部分（50分） （1）充电指示（20分） 要求：当接收器给负载充电时，充电指示灯亮；充满后，充满指示灯亮。 测试方法：发射器采用 12V直流供电。当接收器线圈靠近发射器线圈时（距离和角度不限），测量恒流充电阶段充电指示灯是否点亮；测量当恒流充电电流减小后充满指示灯是否点亮。 （2）扩大充电电流（30分） 要求：尽可能提高恒流充电电流。 测试方法：当接收器线圈靠近发射器线圈时（距离和角度不限），测量所能达到的最大恒流指标，要求恒流误差小于 5mA，充满后输出电压为 4.1~4.2VDC（按下图计算得分）。
手机通用充电器及诺基亚手机充电器原理与维修 图片： 这是一种脉宽调制型充电电路，220V交流电压经R1限流，D1～D4桥式整流，C1滤波得到300V 左右的直流电压，此电压经主绕组L1给开关管V1集电极供电，经R4给V1偏置。刚加电压时V1开始导通，L1产生感生电动势，反馈绕组L2的感生电动势经反馈回路C4、R6加到开关管V1的基极，构成正反馈，从而使V1迅速进入饱和导通状态。此时V1的发射极电流很大，电阻R2上压降很大，此电压经R3 加到控制管V2的基极，使其导通，V1基极电压降低，集电极电流减小，L2感生与前反向的负电压经C4、R6加到V1基极，使开关管V1迅速进入截止状态。就这样，开关管不断导通截止，变压器B次级绕组L3就可获得脉冲电压。改变R6、C4的值可改变脉冲宽度从而达到调节充电电流的目的。不充电时，无负载，没有电流经过R20，V6截止，变色发光二极管D8不亮。当接上负载时，绕组L3的电压经D13、D15整流，C7滤波给负载供电，R20产生左负右正的电压，使V6导通，发光管D8导通发红光，
指示开始充电，随着充电的进行，充电电流越来越小，当充满电时，流过R20的电流变小，其上压降变小，V6 导通程度降低，流过D8电流变小，发绿光，表示充满电。其常见故障为开关管因功率过载而损坏和限流电阻R1损坏。 图1为一款诺基亚手机通用充电器实绘电路。AC220V电压经D3半波整流、C1滤波后得到约+300V电压，一路经开关变压器T初级绕组L1加到开关管Q2 c极，另一路经启动电阻R3加到Q2 b极，Q2进入微导通状态，L1中产生上正下负的感应电动势，则L2中产生上负下正的感应电动势。L2中的感应电动势经R8、C2正反馈至Q2 b极，Q2迅速进入饱和状态。在Q2饱和期间，由于L1中电流近似线性增加，则L2中产生稳定的感应电动势。此电动势经R8、R6、Q2的b-e结给C2 充电，随着C2的充电，Q2 b极电压逐渐下降，当下降至某值时，Q2退出饱和状态，流过L1中的电流减小，L1、L2中感应电动势极性反转，在R8、C2的正反馈作用下，Q2迅速由饱和状态退至截止状态。这时，+300V 电压经R3、R8、L2、R16对C2反向充电，C2右端电位逐渐上升，当升
手机无线充电技术详解 未来的愿景：每个人的手机上，只需要有个充电的APP，就可以实现无线充电，网上付费。随时随地，不受环境限制。 不久前三星Galaxy S8发布，其亮点功能之一便是无线充电。三星Galaxy S8搭配了折叠式无线充电器，利用无线充电，三星Galaxy S8的电量能被很快充满。但一个尴尬的事实是，无线充电仍然只是少数厂商的坚持。不过在三星坚持的同时，苹果也暴露了布局无线充电的野心，两大巨头的不谋而合，很可能在这个尚未被重视的领域再次开战。 就目前手机行业现状来说，无线充电尚未大面积流行，没火的原因并不是因为无线充电没有搭载的必要，而是现阶段该技术还存在诸多短板。三星的无线充电方案已经达到了手机无线充电领域最为前端的水准，但仍需要在技术方面得到质的飞跃。 有消息称，三星Galaxy S8无线充电支持Qi和PMA两种协议，这两种协议仍有两大短板尚未解决——传输距离短，摆放位置要求严格，这也是阻碍无线充电流行起来的技术门槛。为何技术难点迟迟难以攻克，我们先要从无线充电的原理讲起。 手机无线充电原理 无线充电的原理就是利用电磁波感应，其过程类似于变压器通电，在发送和接收端各有一个线圈，发送端线圈连接有线电源产生电磁信号，接收端线圈感应发送端的电磁信号从而产生电流给电池充电。无线充电技术的原理研究可以追溯到19世纪30年代，科学家迈克尔?法拉第首先发现了电磁感应原理，即周围磁场
的变化将使电线中产生电流。到了19世纪90年代，爱迪生光谱辐射能研究项目的一名助手，伟大的科学家尼古拉?特斯拉证实了无线传输电波的可能性。现阶段无线充电存在四种不同的商用技术：电磁感应技术、无线电波技术、电磁共振技术、电场耦合技术，主要用在手机无线充电的技术是电磁感应技术和电磁共振技术。当然无线供电在以后的家电，以及发展势头正猛的电动汽车上也有比较广阔的前景。一旦无线充电突破技术壁垒，在保证转化率、安全性、易用性的同时，高效快速的充电就会像科幻小说《三体》里描述的那样，给人类带来生产力的进一步发展。在这里，我们单说一下关乎手机充电的电磁感应、电磁共振。 ①电磁感应式充电 初级线圈一定频率的交流电，通过电磁感应在次级线圈中产生一定的电流，从而将能量从传输端转移到接收端。目前最为常见的手机无线充电解决方案就采用了电磁感应，手机无线充电使用的充电座和终端分别内置了线圈，二者靠近便开始从充电座向终端供电。为提高供电效率，需要使线圈之间的位置对齐，不产生偏移。 现阶段电磁感应无线充电相对于磁场共振充电能够拥有更高的转化率，充电转化率可达80%左右，目前该技术被广泛的运用到了手机无线充电领域。但这种方式的无线充电技术也存在比较明显的弊端——传输距离短、位置要求严格。现阶段上市的无线充电手机，都需要手机与充电板接触才能进行无线充电，而且对放置位置有着极为苛刻的要求。 采用这种方式的无线充电传输距离难以改进，所以厂商针对其放置位置要求严苛的情况进行了改良。2011年8月从事智能手机外设业务的日本Oar公司推出了
引言 §1.1 无线充电技术的背景 随着智能手机、数码相机以及平板电脑等移动电子产品在人们生活中的广泛应用，内置锂电池续航短问题日益凸显，在这种情况下，无线充电技术应运而生。有研究指出，全球无线充电技术将于2017年形成一个70亿美元的市场。 据了解，无线充电技术来源于日本。日本富士通公司2010年9月宣布其研究出了新的无线充电技术，可实现在距离充电器几米远的地方进行无线充电。而所谓的无线充电技术，即不用通过电源线和电缆等一切外接设备，就可给电子设备充电。其原理是利用磁共振在充电器与设备之间的空气中传输电荷，线圈和电容器则在充电器与设备之间形成共振，实现电能高效传输的技术。 综观目前的电子市场，锂电池等电子产品用电池在技术上迟迟没有取得新的突破，导致电池根本满足不了用户的用电需求。而目前出现的移动电源充电器在给电子产品充电时也需要数据线。而且移动电源容量有限，并不能从根本上解决用户移动用电的需求。无线充电技术的出现，或可解决移动电子产品的充电难题。据了解，目前在北美，大批通过近距离无线充电技术解决智能手机充电难题的创业公司开始出现。而随着无线充电网点的完善，无线充电技术有望得到更广泛的应用[1]。 §1.2 无线充电技术的先驱 根据报道和网络检索，世界上各个国家已经投入到这个领域的研究当中[2]。 Palm︱美国 Palm公司是美国老牌智能手机厂商，它最早将无线充电应用在手机上。它推出的充电设备“触摸石”，就可以利用电磁感应原理无线为手机充电。 海尔︱中国 海尔推出的概念性“无尾电视”，不需要电源线、信号线和网线。海尔称该产品采用了与麻省理工学院合作的无线电力传输技术。 Powermat︱美国 目前 Powermat 推出的充电板有桌面式和便携式等多种，主要由底座和无线接收器组成，售价在100美元左右。 劲量︱美国
无线充电原理图文详解 支持无线充电的智能手机从2011年夏季前后开始上市。任何厂商的任何机型均可使用的“Qi”规格将成为全球标准。停车即可充电的EV（电动汽车）用充电系统也在推进研发。 无线充电已经在电动牙刷、电动剃须刀、无线电话等部分家电产品中实用化，现在其应用范围又扩大到了智能手机领域。 NTT DoCoMo在2011年夏季以后陆续上市了多款支持无线充电的智能手机和充电座。这些手机无需在手机上插上充电线缆，只需放置在充电座上即可为电池充电。今后NTT DoCoMo 将在电影院、餐厅、酒店、机场休息室等公共场所设置充电座，便于用户在外出时使用。 软银移动也预定2012年1月上市支持无线充电的智能手机。KDDI正在开发车载式智能手机的无线充电座。 未来无线充电的应用范围将有望扩大到EV的充电系统。 目前，市场上支持无线充电的智能手机和充电器大部分都符合总部位于美国的业界团体“无线充电联盟（WPC）”所制定的“Qi”规格。Qi源自汉语“气功”中的“气”，以松下、
韩国三星电子、英国索尼爱立信、芬兰诺基亚、电装为首，许多国家的家电厂商和汽车厂商都相继加盟了WPC。 无线充电方式包括“磁共振”及“电波接收”等多种方式，Qi采用的是“电磁感应方式”。通过实现标准化，只要是带有Qi标志的产品，无论是哪家厂商的哪款机型均可充电。 19世纪发现的物理现象 电磁感应方式采用了19世纪上半期发现的物理现象。众所周知，电流流过线圈时，周围会产生磁场。1820年，丹麦物理学家汉斯·奥斯特（Hans Oersted）发现了这种电磁效应。
用没有通电的其他线圈接近该磁场，线圈中就会产生电流，由此点亮灯泡。1831年，英国物理学家迈克尔·法拉第（Michael Faraday）发现了这个可从线圈向线圈供电的物理现象，并称之为电磁感应现象。
由于各型号手机所附带的充电器插口不同，以造成各手机充电器之间不能通用。当用户手机充电器损坏或丢失后，无法修复或购不到同型号充电器，使手机无法使用。万能充电器厂家看到这样的商机，就开发生产出手机万能充电器，该充电器由于其体积小、携带方便，操作简单，价格便宜，适合机型多，深受用户的欢迎。下面以深圳亚力通实业有限公司生产的四海通S538型万能充电器为例，介绍其工作原理和维修方法。该充电器在市场上占有率较高，又没有随机附带电路图，给维修带来一定的难度，本文根据实物测绘出其工作原理图，见附图，供维修时参考。 四海通S538型万能充电器在外观设计上比较独特，面板上采用透明塑料制作的半椭圆形夹子，透明塑料面板上固定有两个距离可调节的不锈钢簧片作为充电电极。面板的尾部并排有1个测试开关(极性转换开关)和4个状态指示灯，用户根据需要可以调节充电器电极距离和输出电压极性，并通过状态指示灯可方便看出电池的充电情况。 一、工作原理 该充电器电路主要由振荡电路、充电电路、稳压保护电路等组成，其输入电压AC220V、50／60Hz、40mA，输出电压DC4．2V、输出电流在150mA～180mA。在充电之前，先接上待充电池，看充电器面板上的测试指示灯是否亮?若亮，表示极性正确，可以接通电源充电；否则，说明电池的极性和充电器输出电压的极性是相反的，这时需要按一下极性转换开关AN1(测试键)才行。具体电路原理如下。 1．振荡电路 该电路主要由三极管VT2及开关变压器T1等组成。接通电源后，交流220V经二极管VD2半波整流，形成100V 左右的直流电压。该电压经开关变压器T的卜1初级绕组加到了三极管VT2的c极，同时该电压经启动电阻R4为VT2的b极提供一个正向偏置电压，使VT2导通。此时，三极管VT2和开关变压器T1组成的间歇振荡电路开始工作，开关变压器T的1-1初级绕组中有电流通过。由于正反馈作用，在变压器T的1-2绕组感应的电压通过反馈电阻R1和电容C1加到VT2的b极，使三极管VT2的b极导通电流加大，迅速进人饱和区。随着电容C1两端电压不断升高，VT1的b极电压逐渐降低，使三极管VT2逐渐退出饱和区，其集电极电流开始减少，变压器T 的1-1初级绕组中产生的磁通量也开始减少。在变压器T的1-2绕组感应的负反馈电压，使VT2迅速截止，完成一个振荡周期。在VT2进入截止期间，变压器T的1-3绕组就感应出一个5．5V左右的交流电压，作为后级的充 电电压。 2．充电电路 该电路主要由一块软塑封集成块IC1(YLT539)和三极管VT3等组成。从变压器T的1-3绕组感应出的交流电压5．5V经二极管VD3整流、电容C3滤波后，输出一个直流8．5V左右电压(空载时)，该电压一部分加到三极管VT3的e极；另一部分送到软塑封集成块IC1(YLT539)的1脚，为其提供工作电源。集成块IC1有了工作电源后开始启动工作，在其8脚输出低电平充电脉冲，使三极管VT3导通，直流8．5V电压开始向电池E充电。 当待充电池E电压低于4．2V时，该电压经取样电阻R11、R12分压后，加到集成块IC1的6脚上，该电压低于集成块IC1内部参考电压越多，集成块IC1的8脚输出的电平越低，三极管VT3的b极电位也越低，其导通量越大，直流电压(8．5V)经极性转换开关S1向电池E快速充电。由于集成块IC1的2、3、4脚和电容C4共同组成振荡谐振电路，其2脚输出的振荡脉冲经电阻R16送至充电指示灯LED1(绿)的正极，其负极接到集成块IC1的8脚。在电池刚接人电路时，集成块IC1的8脚输出的电平越低，充电指示灯LED1闪烁发光强。随着充电时间延长，电池所充的电压慢慢升高，集成块IC1的8脚输出电压慢慢升高，充电指示灯LED1闪烁发光逐渐变弱。 当电池E慢慢充到4．2V左右时，集成块IC1的6脚电位也达到其内部的参考电压1．8V。此时，集成块IC1内部电路动作，使其8脚电压输出高电平，三极管VT3截止，充电指示灯LED1不再闪烁发光而熄灭，充满指示 灯LED2(绿)由灭变亮。 3．稳压保护电路 该电路主要由三极管VT1、稳压二极管VDZ1等组成。
无线充电技术三大主流标准简介 虽然大部分人对无线充电技术并不感到陌生，但诺基亚Lumia 920发布以后，无线充电功能还是受到人们的普遍关注。作为主打卖点之一，无线充电让Lumia 920与目前主流的手机产品形成了差异化，个性鲜明。但实际上，诺基亚并不是最早在手机上使用无线充电技术的厂商，一年前飞利浦就曾推出过Qi无线充电标准的手机，但最终并未引起消费者关注。 实际上，目前的无线充电技术还不算成熟，不仅技术发展缓慢，标准也尚未统一。目前主流的无线充电标准有三种：Power Matters Alliance（PMA）标准、Qi标准、Alliance for Wireless Power（A4WP）标准。下面我们就针对这三种标准进行简单介绍。 1. Power Matters Alliance标准 Power Matters Alliance标准是由Duracell Powermat公司发起的，而该公司则是由宝洁与无线充电技术公司Powermat合资经营，拥有比较出色的综合实力。除此以外，Powermat还是Alliance for Wireless Power（A4WP）标准的支持成员之一。 目前已经有ATT、Google和星巴克三家公司加盟了PMA联盟（Power Matters Alliance缩写）。PMA联盟致力于为符合IEEE协会标准的手机和电子设备，打造无线供电标准，在无线充电领域中具有领导地位。 目前Duracell Powermat公司推出过一款WiCC充电卡采用的就是Power Matters Alliance 标准。WiCC比SD卡大一圈，内部嵌入了用于电磁感应式非接触充电的线圈和电极等组件，卡片的厚度较薄，插入现有智能手机电池旁边即可利用，利用该卡片可使很多便携终端轻松支持非接触充电。 WiCC充电卡 另外作为支持，星巴克计划在波士顿地区17家门店进行Duracell Powermat无线充电试点，这将为PMA在美国立足提供有力的支撑。星巴克首席数字官Adam Brotman表示：星巴克将在部分桌面上安置无线充电设备，看看顾客反应如何。如果顾客没有与iPhone或
基于单片机的无线充电器设计 学生姓名： 学生学号： 院（系）：电气信息工程学院 年级专业：电子信息工程 指导教师： 助理指导教师： 二〇一五年五月
摘要 摘要 随着用电设备对供电质量、可靠性、方便性、安全性、特殊场合、特殊地理环境等要求的不断提高，接触式的电能传输方式对于满足实际需要越来越显得捉襟见肘了。与此同时，无线电能传输系统，摆脱了线路的限制，实现电器和电源的完全分离，具有无线传输电能、设备体积小、传输效率高、便于携带和集成等优点。 本课题设计介绍了一种运用新型的能量传输利用电磁波感应原理和有关的交流感应技术，采用STC12C5A60S2低功耗单片机作为无线传能充电器的监测控制核心,实现电流控制和电压控制功能，电能充满后给出充满提示且自动停止充电。基于STC12C5A60S2单片机控制发射端和接收端产生的相应交流信号来进行充电的智能无线充电器。 利用设计通过对系统的硬件部分和软件部分的设计实现无线能量传输，在距离发射线圈的指定范围内对小型用电器如手机、MP3等直接充电。硬件部分包括高效直流稳压模块、驱动模块、显示模块、控制模块等的设计；软件部分主要根据系统的设计思想设计出了主程序和子程序流程图，并通过C语言实现相应的编程要求。通过理论分析和仿真证明，建立谐振耦合无线电能传输系统模型以及谐振耦合无线电能传输系统模型,通过计算得出了系统中电路参数与输出功率的关系。设计并制作谐振耦合无线电能装置,使用LCD1602设计显示,实时充电电压显示。 关键词无线电能传输,谐振耦合,无线充电器, LCD1602,STC12C5A60S2单片机
ABSTRACT ABSTRACT This paper introduced the use of a power transmission technology, wireless power supply technology model, using the principle of electromagnetic induction and the induction technology,intelligent wireless charger for charging the AC signal based on the STC12C5A60S2 single-chip microcomputer to control the transmitting end and the environment and other requirements continue to increase, the power transmission mode of contact to meet the actual needs become more and more difficult. At the same time, wireless power transmission system, get rid of the limit line, completely separate electrical and power, with the wireless transmission of electrical energy, the equipment has the advantages of small volume, high transmission efficiency, easy to carry and integration. In the rapid development of science and technology in 21 Century, the prospects for the development of intelligent wireless charger . The design through the design of the hardware part and the software part of the system to achieve the wireless energy transmission, within the specified range of the transmitting coil in small appliances such as mobile phone, MP3 and other direct charge. The hardware part includes efficient DC power module, drive module, display module, control module and so on; the software part is mainly based on the design thought of the system design of the main program and the subprogram flow chart, and through the C language to achieve the corresponding programming requirements. relationship between the circuit parameters and the output power of the system. The design and fabrication of resonant coupling wireless device, using the LCD1602 design draw progress bar shows charging, charging voltage, charging time display. Key words radio transmission, resonant coupling, wireless charger ,LCD1602 STC12C5A60S2
手机无线充电技术的研究 字数：2465 来源：数字化用户2013年36期字体：大中小打印当页正文 【摘要】手机是用户群体最大的一个电子产品，但是由于充电器携带不便，手机无电给用户带来了很多的麻烦。本文首先分析无线充电技术中的原理，然后以手机为实验对象，将无线充电与有线充电相比较，显示出无线充电的独特优点，最后分析无线充电器的内部构造，为以后的无线充电器的开发与更新提供了理论及数据依据。 【关键词】手机充电无线充电电磁感应 一、前言 电子信息产业的快速发展促进着各式各样的电子产品，手机属于电子产品中的一个大的类别，每个手机都有其相对应的充电器，每换一部手机，原来的手机充电器就废弃了。大量旧充电器给环境的处理带来了巨大的负担，主要的原因就是手机充电器不能通用。对于手机的使用者而言，携带手机充电器非常得不便。随着人们对于无线通讯的需求，手机技术的发展和生产成本的降低使得手机快速普及，同时支持无线充电功能的手机会更加受到人们的青睐。 二、无线充电技术的概述 （一）无线充电原理 无线充电的原理主要就是两个部分，一个是电磁感应，另一个就是感应电动势。电磁感应定律其主要原理是闭合电路的一部分在磁场里做切割磁感线运动时就会产生感应电动势，有了感应电动势就能够驱动电子形成电流。通过这个原理我们给线圈提供一个不断变化的磁通量，线圈内就会产生电流，再将这部分电流整合为直流为手机充电。 感应电动势的模型可以通过下图可以看出来，线圈1集成在无线充电器端，线圈2集成在手机端，充电器端的线圈半径要大于手机端的线圈。两者之前存在一定的距离，给线圈1施加一定的正弦电流，就会在线圈2出产生一定的磁感
电源招聘专家 无线充电系统设计方案 无线充电是指具有电池的装置透过无线感应的方式取得电力而进行充电，其方便性可以让消费者愿意支付额外的费用购买无线充电相关产品；因为有商机才会有厂商愿意投入相关产品开发，目前可以知道非常多知名品牌厂商已经将无线充电这个功能列入新一代的产品的规格之一。由于这产技术相当新颖且各厂商有自己对技术的表述，所以无线充电、感应式电力、非接触充电、无接点充电都是泛指相同的技术，距离1mm到数公尺都是一样是无线，供电端与受电端交互作用就称感应，所以无线充电是广义的名词没有一定的规格。 原理简单·实作困难 无线充电的方法在实验阶段有开发出很多方法，但目前唯一有机会量产商品化为线圈感应式。线圈感应式的原理很简单，是百年前就被发现物理现象，但过去长久以来这样的线圈感应只运用在绕线式的变压器中。早期就有人发现将绕线式的变压器的将“E”型铁心绕线后对向紧贴后接上市电就可以感应传电，但距离略为分开后感应效果就消失，这是因为在市电60Hz下，电磁波传递会随着距离增加能量快速衰退。 在现今的应用中，由于装置本身需要有外壳包装，发射端加上接收端的外壳厚度至少从3mm 起算，早期电动牙刷产品开发时就发现当距离拉开后需要将线圈上的操作频率提高才能让电力能传送的更远；在电磁波中有一个特性，就是频率越高的电磁波可以传送比较长的距离后能量衰减较低。 后来rfid应用开始发展，主要就规划的三个频段LF低频(125~135KHz)、HF高频(13.56MHz)、UHF超高频(860~960MHz)可以使用，而这些频段也造就了目前无线电力系统在设计之初频率采用的参考点。早在10年前电动牙刷的无线充电就已经上市，当时的传送功率小、充电时间长，在现在的智能手持装置的耗电状况来看，当时的充电能量不敷使用所以10年来还无法实用化。但这几年来发展出新的技术可用较高的“共振”接收效率运作方式，由于这个技术较新所以各界的说法很多，但都是有一个很重要的特性，就是接收线圈上都会有配置电容来构成一个具有频率特性的接收天线，在特定的频率下可以得到较大的功率移转。这部份就跟早期的电磁感应不同，当距离拉开后依然就可以得到良好的电力传送效果。共振的原理非常简单，就跟钢琴调音师一样放不同水量的玻璃杯，在精准的调音下可以将某个玻璃杯透过共振将其振碎；但其它的文章都没有提到，若是没有经过专业钢琴调音师训练的一般人，可能永远也调不出可以让玻璃杯振碎的频率！这就是原理简单、实作困难。
安徽建筑大学 毕业设计(论文) 专业电子信息工程 班级城建电子二班 学生姓名马吉智 学号09290060216 课题无线充电设备的设计与制作 ———无线充电发射部分 指导教师花海安 2013年6 月
基于现在中国市场上还没有真正的无线充电的产品，我们利用电磁感应的基本原理结合模拟数字基础理论设计制作了智能无线充电系统。此作品内部应用电流控制型脉宽调制集成电路来驱动场效应管从而产生高频振荡脉冲，通过电磁感应向外界传送能量，通过接收电路把磁场能转化成电能从而实现对用电设备的充电（此作品以手机电池充电为例）。其系统经济实用，市场前景极其广阔。 Abstract Based on the Chinese market now has not really wireless rechargeable products, we use the basic principles of electromagnetic induction combination of analog and digital design based on the theory of intelligent wireless charging system. This works the use of current-controlled pulse width modulation to drive the field effect transistor integrated circuits resulting in high frequency oscillation pulse, electromagnetic induction through the transmission of energy to the outside world, through the receiving circuit to the magnetic field can be converted into electricity to power equipment in order to achieve charge ( This mobile phone battery works as an example). The system economical and practical, market prospect is extremely broad. 关键字（Keyword）: 电磁感应（Electromagnetic induction）无线充电（WirelessCharging）
专门找了几个例子，让大家看看。自己也一边学习。 分析一个电源，往往从输入开始着手。220V交流输入，一端经过一个4007半波整流，另一端经过一个10欧的电阻后，由10uF电容滤波。这个10欧的电阻用来做保护的，如果后面出现故障等导致过流，那么这个电阻将被烧断，从而避免引起更大的故障。右边的4007、4700pF电容、82KΩ电阻，构成一个高压吸收电路，当开关管13003关断时，负责吸收线圈上的感应电压，从而防止高压加到开关管13003上而导致击穿。13003为开关管(完整的名应该是MJE13003)，耐压400V，集电极最大电流1.5A，最大集电极功耗为14W，用来控制原边绕组与电源之间的通、断。当原边绕组不停的通断时，就会在开关变压器中形成变化的磁场，从而在次级绕组中产生感应电压。由于图中没有标明绕组的同名端，所以不能看出是正激式还是反激式。
不过，从这个电路的结构来看，可以推测出来，这个电源应该是反激式的。左端的510KΩ为启动电阻，给开关管提供启动用的基极电流。13003下方的10Ω电阻为电流取样电阻，电流经取样后变成电压(其值为10*I)，这电压经二极管4148后，加至三极管C945的基极上。当取样电压大约大于1.4V，即开关管电流大于0.14A时，三极管C945导通，从而将开关管13003的基极电压拉低，从而集电极电流减小，这样就限制了开关的电流，防止电流过大而烧毁(其实这是一个恒流结构，将开关管的最大电流限
制在140mA左右)。 变压器左下方的绕组(取样绕组)的感应电压经整流二极管4148整流，22uF电容滤波后形成取样电压。为了分析方便，我们取三极管C945发射极一端为地。那么这取样电压就是负的(-4V左右)，并且输出电压越高时，采样电压越负。取样电压经过6.2V 稳压二极管后，加至开关管13003的基极。前面说了，当输出电压越高时，那么取样电压就越负，当负到一定程度后，6.2V稳压二极管被击穿，从而将开关13003的基极电位拉低，这将导致开关管断开或者推迟开关的导通，从而控制了能量输入到变压器中，也就控制了输出电压的升高，实现了稳压输出 的功能。 而下方的1KΩ电阻跟串联的2700pF电容，则是正反馈支路，从取样绕组中取出感应电压，加到开关管的基极上，以维持振荡。右边的次级绕组就没有太多好说的了，经二极管RF93整流，220uF电容滤波后输出6V的电压。没找到二极管RF93的资料，估计是一个快速回复管，例如肖特基二极管
