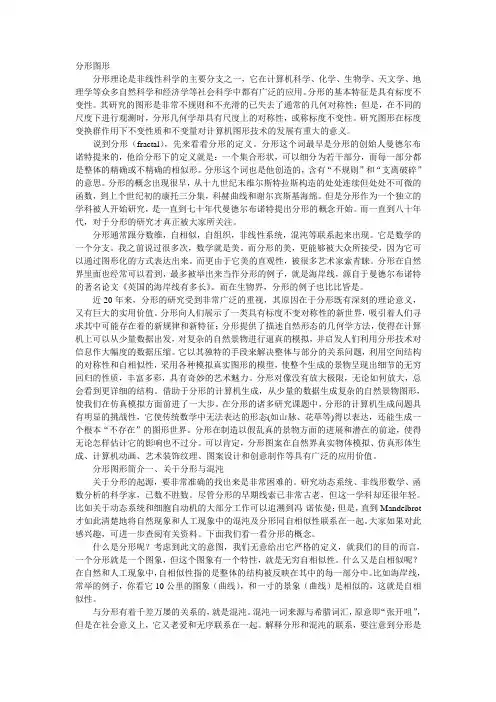

分形图形
分形理论是非线性科学的主要分支之一，它在计算机科学、化学、生物学、天文学、地理学等众多自然科学和经济学等社会科学中都有广泛的应用。分形的基本特征是具有标度不变性。其研究的图形是非常不规则和不光滑的已失去了通常的几何对称性；但是，在不同的尺度下进行观测时，分形几何学却具有尺度上的对称性，或称标度不变性。研究图形在标度变换群作用下不变性质和不变量对计算机图形技术的发展有重大的意义。
说到分形（fractal），先来看看分形的定义。分形这个词最早是分形的创始人曼德尔布诺特提来的，他给分形下的定义就是：一个集合形状，可以细分为若干部分，而每一部分都是整体的精确或不精确的相似形。分形这个词也是他创造的，含有“不规则”和“支离破碎”的意思。分形的概念出现很早，从十九世纪末维尔斯特拉斯构造的处处连续但处处不可微的函数，到上个世纪初的康托三分集，科赫曲线和谢尔宾斯基海绵。但是分形作为一个独立的学科被人开始研究，是一直到七十年代曼德尔布诺特提出分形的概念开始。而一直到八十年代，对于分形的研究才真正被大家所关注。
分形通常跟分数维，自相似，自组织，非线性系统，混沌等联系起来出现。它是数学的一个分支。我之前说过很多次，数学就是美。而分形的美，更能够被大众所接受，因为它可以通过图形化的方式表达出来。而更由于它美的直观性，被很多艺术家索青睐。分形在自然界里面也经常可以看到，最多被举出来当作分形的例子，就是海岸线，源自于曼德尔布诺特的著名论文《英国的海岸线有多长》。而在生物界，分形的例子也比比皆是。
近20年来，分形的研究受到非常广泛的重视，其原因在于分形既有深刻的理论意义，又有巨大的实用价值。分形向人们展示了一类具有标度不变对称性的新世界，吸引着人们寻求其中可能存在着的新规律和新特征；分形提供了描述自然形态的几何学方法，使得在计算机上可以从少量数据出发，对复杂的自然景物进行逼真的模拟，并启发人们利用分形技术对信息作大幅度的数据压缩。它以其独特的手段来解决整体与部分的关系问题，利用空间结构的对称性和自相似性，采用各种模拟真实图形的模型，使整个生成的景物呈现出细节的无穷回归的性质，丰富多彩，具有奇妙的艺术魅力。分形对像没有放大极限，无论如何放大，总会看到更详细的结构。借助于分形的计算机生成，从少量的数据生成复杂的自然景物图形，使我们在仿真模拟方面前进了一大步。在分形的诸多研究课题中，分形的计算机生成问题具有明显的挑战性，它使传统数学中无法表达的形态(如山脉、花草等)得以表达，还能生成一个根本“不存在”的图形世界。分形在制造以假乱真的景物方面的进展和潜在的前途，使得无论怎样估计它的影响也不过分。可以肯定，分形图案在自然界真实物体模拟、仿真形体生成、计算机动画、艺术装饰纹理、图案设计和创意制作等具有广泛的应用价值。
分形图形简介一、关于分形与混沌
关于分形的起源，要非常准确的找出来是非常困难的。研究动态系统、非线形数学、函数分析的科学家，已数不胜数。尽管分形的早期线索已非常古老，但这一学科却还很年轻。比如关于动态系统和细胞自动机的大部分工作可以追溯到冯-诺依曼；但是，直到Mandelbrot 才如此清楚地将自然现象和人工现象中的混沌及分形同自相似性联系在一起。大家如果对此感兴趣，可进一步查阅有关资料。下面我们看一看分形的概念。
什么是分形呢？考虑到此文的意图，我们无意给出它严格的定义，就我们的目的而言，一个分形就是一个图象，但这个图象有一个特性，就是无穷自相似性。什么又是自相似呢？在自然和人工现象中，自相似性指的是整体的结构被反映在其中的每一部分中。比如海岸线，常举的例子，你看它10公里的图象（曲线），和一寸的景象（曲线）是相似的，这就是自相似性。
与分形有着千差万屡的关系的，就是混沌。混沌一词来源与希腊词汇，原意即“张开咀”，但是在社会意义上，它又老爱和无序联系在一起。解释分形和混沌的联系，要注意到分形是
分离吸引子和排斥吸引子产生的，因此某种意义上说，分形是混沌行为的视觉表现。
看这些东东是不是比较枯燥？呵呵，我也没办法给大家弄些美丽的图片看看---不过你可以到外面走走了，看看天上武汉的云是不是很漂亮？然后再回来，下一篇我将给大家说一点数学知识，并把我写的程序拿出来，谈谈分形的产生。
二，一点数学知识
首先要说明的是，这里介绍的数学知识，只是为了介绍分形概念的方便。如果你想详细了解这方面的知识，复变函数、概率、混沌系统等等一系列的东西，你最好去专门看一看。
1，吸引点和逃离点
这是描述分形产生的基本词汇。我们考虑这样一个函数f：
f: R -> R
x -> f(x)
函数和它自身的复合，比如f，记作f（f（x））。如果你将f再一次作用于结果，则记为f（f（f（x））），这样你就完成了一个函数f的复合迭代。很显然，在定义域的某一点上的函数迭代，有可能是发散的或收敛的。使迭代发散的点称为斥点；然而，如果迭代结果趋于某一个孤立的点，则该点称为吸引点。在迭代中，两者都不是的点，就称为中性点。
下面考察某些迭代函数或迭代几何过程的所有吸引点的集合。当迭代函数或迭代几何过程的吸引集是一个无限自相似集（也就是分形，understand？），那么这个吸引集就称为一个奇异吸引子。
2，分叉图
某些实函数的吸引子集合，比如一个简单的例子：
f（x）=x**2 +c //2是幂：）
对于某些实常数c进行函数迭代。假设从c=-1.1，x=0开始，你不妨拿个计数器：），进行迭代。重复作下去，你会发现一个有趣的现象：迭代结果在-1.0左右和0.1左右跳来跳去。如果迭代次数很多，比如200次，并且对一定范围内不同的c值都这样做，将会有一个非常美妙的令人惊讶的结果。
到底如何呢？呵呵，关键时候，偏要感冒---我可以把每次迭代的结果画成图，可惜没办法给你分享。---我只能干吧吧的说，对很多c的取值都这样做，将会得到一幅图形，即分叉图。
了感欣慰的是，后面我将给大家介绍程序的实现。你回去一试，不就ok了？
很显然，分叉图是一类简单而又有趣的分形。应用很多。
3，Sierpinski三角形
从上面的介绍中，你也许已发现分形产生的一个途径。另一条途径就是通过重复进行某个特殊的几何过程。这类分形叫做迭代函数系统(IFS)。
Sierpinski三角形是一个比较经典的例子。
我只能把它形成的过程说一说了，也不管那百闻不如一见的话。
（1）三角形，取三边的中点并相互连接---产生四个全等的小三角形；
（2）根据（1）对每一个小三角形如此迭代。
重复一定次数，就会产生一个奇异吸引子，也就是一个分形。
程序实现的技巧后面详细叙述。
分形是可递推产生的，我不在详细说了，比如Cantor集的例子,大家在一般书中应能找的到.我最后想说说IFS变换规则。它在分形算法的描述和程序的实现中非常重要。
4，迭代函数系统变换
产生Sierpinski三角形和其它一些分形的几何规则可以用一套包括滑动、伸展和旋转在内的运算来进行描述。这类数学运算称为仿射变换，通常用矩阵运算实现其编程。
如下表，给出了Sierpinski三角形的规则的矩阵编码形式：
--------1-------2-------3-------4--------5-------6---------概率值-----
1------0.5------0-------0------0.5------25-------1---------0.33------
2------0.5------0-------0------0.5------1--------50--------0.33------
3------0.5------0-------0------0.5------50-------50--------0.33------
如表中d[1，5]的位置是25；表最后一列有特殊的意义，表示这一行所进行的变换将要被用到的可能性或概率。
所谓的变换，到底是如何应用的呢？假设变换是将（x，y）映射到（x’，y’），你
看一看第i行所实施的的变换：
x’=d[i，1]x +d[i，2]y +d[i，5]
y’=d[i，3]y +d[i，4]y +d[i，6]
你就会明白。概率如何应用呢？你看：
i=random（3）+1 //在变换之前：）
不行了吗？
这些东东的应用也许我们都可以掌握，但发现这样的矩阵，并不是一件简单的事。我希望有志在这方面有所发展的，都好好找相关的数学理论书好好看一看。不要把时间都花在玩上嘛！书中自有黄金屋，书中自有……：）
下面看分叉图和Sierpinski三角形的程序实现（delphi6.0）。
分形的产生
两千多年来，古希腊人创立的几何学，一直是人们认识自然物体形状的有力工具。经典几何学所描绘的都是由直线或曲线、平面或曲面、平直体或曲体所构成的各种几何形状，它们是现实世界中物体形状的高度抽象。天文学家们用这种几何知识构造了多种宇宙理论，建筑师们利用它设计出大量宏伟的建筑；以致于近代物理学的奠基者、伟大的科学家伽利略极其权威地断言：大自然的语言是数学，“它的标志是三角形、圆和其他几何图形”。
然而事实上，传统几何学的功能并不是那么大的，它所描述的只是那些具有光滑性即可微性（可切性），至少是分段分片光滑的规则形体。这类形体在自然界里只占极少数。自然界里普遍存在的几何形体大多数是不规则的、不光滑的、不可微的，甚至是不连续的。如蜿蜒起伏的山脉，曲折凸凹的海岸线，坑坑洼洼的地面，枝干纵横的树枝，团块交叠的浮云，孔穴交错的蛋糕……真是奇形怪状，千姿百态。这些形状和经典几何学所描述的形状，真是大相径庭。对于了解自然界的复杂性来讲，欧几里得几何学是一种不充分、不具有普遍性的抽象。1975年冬天的一天，正在思索着现实世界真实几何形象问题的法国数学家曼德尔布罗特(Mandelbrot，B.B.)随手翻阅他儿子的字典，注意到了拉丁字“fractus”，这个来自动词frangere 的形容词含有破裂之意。他由此创立了“分形”(fractal)这个概念，并由此创立了“分形几何理论”，从而把数学研究扩展到了传统几何学无法涉足的那些“病态曲线”和“几何学怪物”的领域。曼德尔布罗特说：“云朵不是球，山峦不是锥，海岸线不是圆，树皮不光滑，闪电也不走直线。”分形几何学所映射出的自然事物不是光滑无瑕、平坦规整的，而是凸凹不平、粗糙丛杂、扭曲断裂、纠结环绕的几何形体。
自然界的现象通常都发生在某种特征标度上，如特征长度、特征时间等特征尺度上。科学家关于事物特征的描述最基本的莫过于问它有多大，持续多久。这都是依赖于标度（尺度）的一些基本性质。每种事物都有其特征尺度，例如天体物理学家描写的宇宙结构，大约在数百万光年的范围上；生物学家认识的微生物的结构大约有微米的长度；物理学家研究的夸克，约在10-13厘米的数量级上。每一个具体事物，都与特定的尺度相连系。几厘米长的昆虫与几米、十几米大小的巨兽在形态、结构上必然极不相同，否则它们就无法生存和繁衍。《楚辞·卜居》中说：“夫尺有所短，寸有所长”。这也是说事物都有其自己的特征尺度，要用适
宜的尺去测度。用寸来量度细菌，用尺来量度万里长城，前者失之过长，后者又嫌太短。所以，标度是十分重要的。试图对自然现象做定量描写时，就必须从特征尺度入手。一个好的理论模型，往往要涉及三个层次：首先是由特征尺度确定的基本层次；更大尺度的环境就用“平均场”和决定外力的“位势”等描写；更小尺度上的相互作用，则以“摩擦系数”、“扩散系数”等得自于实验的“常数”来表征。如果要从理论上对这些系数做出阐明和推算，那就必须从物质运动的更深入细微的层次上进行探讨。
但是，分形几何学却否定了关于事物大小和久暂的区分的绝对标度性，指出对于大自然的某些现象，去寻求特征尺度是毫无意义的。曼德尔布罗特研究过电子通讯中的噪音，研究过河水泛滥的数据，还研究过棉花价格的涨落。通过这些研究，他开始形成实际的图象。在他的关于现实的图象里竟然没有二分法的位置，无法把微小的变化与宏大的变化分离开来，而是把它们紧紧地联系在一起。他所寻找的图象，无所谓小尺度和大尺度的差异，而是超越一切尺度；它不是左和右的对称、上和下的对称，而是大尺度与小尺度之间的对称。曼德尔布罗特把1900年以来棉花价格的数据通过计算机处理，确实找到了他所追求的惊人的结果。那些从正态的误差分布观点看来产生偏离的数，从尺度观点看却发现了对称。每一天的价格变化曲线与每一个月的价格变化曲线完全匹配。虽然其间经历了两次世界大战和一次经济大萧条，但在60年的周期里，竟然有价格的变异度不变的基本规律。在极为无序的大量数据的内部，竟然存在着如此出人预料的序，完全具有任意性的数据竟然被一条规律所支配，这个尺度问题看来具有自己的生命。这使曼德尔布罗特从对实际现象的研究转向探索尺度现象。曼德尔布罗特关于大自然过程里不规整花样的研究以及他关于无穷复杂形象的探索最终汇流到一个交结点上，这就是自然事物的“自相似”这个特性。“大自然在所有标度上同时起作用”。自然界的许多事物在其内部的各个层次上都具有自相似的结构，在一个花样内部还有更小的同样的花样。自相似物体不具有特征标度，它是跨越尺度的对称性；它在不同测量尺度上看去差不多一样，是一种“无穷嵌套的自相似结构”。“分形”就意味着“自相似”。一个几何图形，如果它的组成部分与图形整体之间有某种相似性，就称为“分形”。“自相似”的思想在人类文化的各个方面都有所反映。中国古代就有“袖里有乾坤，壶中有日月”和“一尘一世界”的说法。曼德尔布罗特曾引颂《格列佛游记》的作者J.斯韦夫特(J.Swift1667～1745)的一首打油诗：“博物学家看仔细，大蚤身上小蚤栖；更有微蚤叮小蚤，递相啮噬无尽期。”德国哲人莱布尼兹(G.W.F.V onLeibniz1646～1716)也曾设想，在一滴水里包含着多姿多彩的世界，其中又有许多滴水，每滴水又各有新的世界。
海岸线就是天然存在的一个分形。曼德尔布罗特在一篇题为《英国的海岸线有多长》①的文章里做出这样的结论：任何海岸线，在某种意义上都是无限长的；在另一种意义上说则决定于你所选用的尺的长度。因为在不同标度上描绘的海岸线图，都显示出相似的湾、岬分布。每一个大湾中都有小湾和小岬，那些小湾和小岬中又有更小的湾和岬；把这些湾和岬放大后和实际的海岸线仍然相似。正如曼德尔布罗特所说：“当你初次在一张比例尺为十万分之一的地图看到的一个海湾或半岛重新在一张比例尺为一万分之一的地图上被观察时，无数更小的海湾和更小的半岛就变得清晰可见了。在一张比例尺为一千分之一的地图上，更小更小的海湾和更小更小的半岛又出现了。”所以，你如果用一米的尺沿海岸测量，可以得出一个近似的长度，因为实际上你已经把小于一米的曲曲弯弯部分忽略掉了。如果改用一厘米的尺去量，一些小的曲折将被计入，得到的海岸线将会增长。随着测度标尺的变小，海岸线的长度会不断加长，永远不会收敛于一个极限数值。其根本原因就在于海岸线是一个无穷嵌套的自相似结构。
分形不仅在所有的标度上都有结构，而且在所有标度上都有相同的结构。1904年，瑞典数学家科赫(Koch，Helge V on 1870～1924)构造的“雪花曲线”，严格地显示了分形这种有趣的特征。设想给出一个正三角形，再不断进行如下变换：在每边正中的1/3边上再造一个凸出
来的正三角形，使原三角形变成六角形；在这个六角形的12条边的每条边中间的1/3上再凸出一个正三角形，变成一个4×12=48边形；反复操作这种变换以至无穷，其边缘愈来愈增添精细结构，得到一个由分形曲线（“科赫曲线”）围成的科赫岛，好似一个雪花。科赫曲线是一条连续的环，绝不自身相交；每次变换都会使“科赫岛”的面积稍有增加，但总面积永远是有限的，并不比原三角形的面积大很多（小于原三角形的外接圆）；但科赫曲线的总和却是无穷长的。这似乎是一个矛盾的结果：岛的面积有限，但周长无穷大；或者说一条无限长又绝不自交的曲线包围成了一个有限的面积。
分形的研究对象及分类(类别):
分形论是以复杂事物为研究对象的,包括线性分形和非线性分形.线性分形是具有自相似性的无序,无规则性的系统,其维数的变化是连续的,又称自相似分形.其余的均为非线性分形,它是研究在非均匀线性变换群或非线性变换群下几何图形的性质。
┌有规分形(经典分形多些)
┌线性分形(均匀线性变换群)┴无规分形(随机分形多些)
分形几何┤┌自仿射分形(非均匀线性变换群)
└非线性分形(非均匀线性变换群┤自反演分形(非线性变换群)
和非线性变换群) └自平方分形(非线性变换群)
还有递归分形,多重分形,胖分形等等.自仿射分形比自相似性分形更重要.反映了大自然的复杂性和丰富性.
分形的应用范围:
即分形所涉及的领域,几乎所有领域.有几何分形,广义分形,自然分形,社会分形等.
1)广义分形:是不只包含在形态和结构上具有自相似性的几何分形或分形几何学,在信息,功能,(组成)和时间上的相似性也包含在自相似性概念中.于是,把形态,结构,信息,功能,?[能量,物质.(从DNA到蛋白质再到活生命体的物质组份,组成的分形,能量,信息分形,重演分形,遗传分形,组织胚胎分形等多元分形)]时间或空间上具有自相似性的客体称为广义分形.
2)自然分形:是自然界客观存在的或经过理论抽象的,具有自相似性的客体.范围很广,?遍及数学,物理,化学,材料,表面,计算机,电子,微电子,生物学,医学,农学,天文学,气象,地理,地质,地震,特别是中医(经络)等等很多.按系统的具体特点,又可分为几何分形,功能分形,能量分形,信息分形和重演分形等.线状分形(经络缝隙分形),表面分形(经络截面分形),体积分形(经络细胞充填,填充分形),(中医经络，藏象的全息分形,包括几何分形,功能分形信息分形能量分形等的组合)等.生物分形是重要一环.
3)社会分形:i.经济学中的分形;ii.人文方面的分形,iii.思维分形;iv.情报分形;v.管理科学中的分形;vi.艺术分形;vii.文学(社会)与自然(社会)。
分形论的应用
4.生物全息律:分形性的表现.
分形外显性:局部与整体,缩小与放大的,自相似,自仿射的外在显现.
圆形自相似:高效率的自然选择----圆.经络截面也可能类似或接近圆形.
其它:
分形与生化及植物药用选择:"*分形子局(部)集(补集)"的对应与选择.
分形与生理学:结构与生理等自仿射,自相似的结果.
分形与遗传及定域选种,单克隆,细胞培养:分形的"*对应自相似,自仿射"
形态分形:生理或功能与形态的自相似,自仿射的变换.
穴位群的实质:局部与整体,整体与局部,缩小与放大的分形性关系,"古老的分形观".
癌变的新认识:模拟癌症扩散与癌症研究.
生物的统一性及其分形生长发育:生命体的组份,过程,生长,发育基本相同,是统一的
5.症状,诊断,治疗是疾病分形的表现----"分形补集,分形破缺"概念的提出*
疾病的症状是由疾病所引起的病理,?生理,生物,生化等功能,信息,体征等变化的一种外在表现,?是相应疾病的"自仿射变换"的结果,故也应具有分形的特征.疾病的诊断也一样,"正确"的诊断应是依据疾病的症状等指标,即是由疾病及其症状的"自仿射变换"的延续,来判断和确定病症的,它也是分形的延伸,放大和转换的结果."误诊"不属此类.
正常机体的各个层次,从形态,组成,信息,能量,功能等上应该是由分形子集组成的"分形全集U".而在疾病或病变情况下,即原来正常的分形全集,发生了改变,形成了相对于原分形全集有破缺的"缺陷分形集A'(或叫病变分形集,?分形病集)",则缺失的部分叫"分形补集A".?对于疾病的治疗,用药,就相当于修补,调理缺失的补集,使其重新恢复或趋于正常或完整,?即使A+A'=U,或A∪A'=U,把其缺失的组份,形态,功能等修缮整理齐全,分形全集被补全,疾病被治愈.集A与A'互为补集。
(二)物理学和化学：进展最大,结晶,相变,电解等的分形生长,化学振荡,浓度花纹,化学波.超导,固体表面(膜,生物膜,反渗透膜,经络分界等),高分子(与经络缝隙等类似).
(三)材料科学
(四)计算机图形学
(五)经济学：经济学家和生物学家(中医师)一样,都在对付一个有意志的活物的世界.经济学家们所研究的又是一切生物中最难以捉摸的.
(六)地球物理学：憘海岸线,河流,地震预报,地震的时空分维(时间分维,空间分维),断层分维与岩石破裂模型,地震前兆分维,地震的多重分形等.
(七)天文学:
(八)语言学与情报学
(九)气象学
分形研究动向与发展前景:
(1).分形数学理论及体系的创建与完善,憖特别是多重分形理论的研究。
i.如何判断一个对象是分形或多重分形(寻找完整而精确的分形定义):现在的分形是"看"出来的,还无法严格证明"什么"是"分形",因此,给分形下一个严格的定义,还需努力.
ii.分形维数的物理意义:分形维数是描述分形特征的定量参数.但如何理解分维的确切物理意义,?是非常实用的现实问题.豪斯道夫维数的意义似乎明确一些,它定量地描述出一个集规则或不规则的几何尺度.其整数部分反映出图形的空间规模(整数维数部分,对分维一般形象化的理解或解释.经络的空间状况).对动力系统,豪斯道夫维数大体上表示动力变量的数目(个数).广义维数Dq或奇异谱,主要表征多重分形的非均衡性和奇异性.在材料科学中发现分维与材料的某些性质参数有关.在化学领域,发现分维同催化剂的催化性和选择性有关.但是,分维能否作为一个独立参数存在,现在还不太清楚.(经络分形:复杂性,不规则性,可能的多元性,管道,通道的分数维性和分形性,边界的不规整性,全息性等)寻找分维的更深刻的意义和实际用途,对分形理论的发展是一个极为重要的问题.
iii.分形的动力学机制(分形与混沌):分形理论主要致力于形态的描述(对过程也做),对动力学机制(包括产生分形的充要条件)则很少涉及.为改变这种"知其然,不知其所以然"的状况,有必要引入非平衡态物理学,协同学等学科中一些概念和方法,还要把时间参量纳入研究之中.?同时应对分数阶微分方程,非线性发展方程,辛几何等方面的进展给予关注.?目前,在化学动力学及酶动力学领域已有发展,主要是通过分形子维数(谱维数)沟通时间与概率之间的关系.但这远远不能说明分形的生长动力学.应加强以下三方面的研究:?i)必须研究集团生长的时间演化规律和集团的结构标度行为;ii)应当考虑耗散结构理论及自组织临界理论,进行有效的解析和数值研究.同时要重视随机力和涨落对系统的影响;?iii)从细胞自动机和神经网络方面对生长问题进行模拟研究.总之,分形动力学是急需努力开拓的领域.
iv.分形重构问题:这是动力学研究的逆问题.是"如何由分形维数来重构分形",即已知一个分形的维数,如何重新构建(还原)这个分形?显然,由于存在"一因多果"或"一果多因",由分形维数来重构分形还必须有其它的辅助参数,仅靠一个分维是不够的.
v.关于Julia集和Mandelbrot集的问题
vi.其它问题:i)随机多重分形的数学问题;ii)分形曲线的导数问题(如Gibbs导数);iii)分维计算的方法特别是由混沌时序计算分维的可信度问题;iv)多重分形的热力学,相变实质及相变普适性划分判据问题;v)分形的小波分析及小波变换产生分形的问题;vi)生物膜的分形结构及其与细胞膜病变的关系问题;?vii)原子,分子的分形问题(包括量子混沌);viii)胖分形及重正化混沌(renormchaos)问题;ix)自组织临界现象及负幂律问题;x)图像的分形压缩问题.等.
1.中医的传统观念和思想方法:
中医是"*黑箱的方法",是朴素,原始的分形观念的产物.中医多是靠经验的,直觉的,抽象,概括,归纳,综合进行思辨的.是整体与辩证的哲学观的经典杰作.中医可以从整体到整体, 从局部到整体,从整体到局部. 是局部可以反映整体,整体包容着局部的共性观(分形观), 只是没有再进一步,升华为现代分形概念,并予以广泛扩展.以复杂为主,又不失简洁. 中医也有简化,分析和局部方法但不够深入,细致,比不过西方.中医的学问与哲学涵概了许多古代与现代,甚至未来的许多新的与旧的,已有出现的与潜在尚未出台的科学观.与西医不同的判断,判定,分类方法和体系.所以与西医类比的结果,难免会有不一样的地方, 就象对同一事物用不同的分类法会得到不同的结果和类别一样. 中医与西医比较的结果达不到完全的一致也是意料之中的.但是两者间的共同点还是可以找到的,这才是中西医结合的实用策略.中医学是整体(共性,全息,隐分形)观的,与系统论,协同,控制,突变,超循环的观点都有一些联系, 它是以整体为主,双向的,局部与整体结合的学说.中医是哲学,象艺术,又正在努力向科学化发展,延伸,正试着将多是通过直觉感受来表达他们的观察和体验,定性,经验,非数理化的中医,代入科学定量,可以用现代科学或数理化语言表述的,可以与现代科学接轨的具有带动或启动未来科学的新学科,使其成为科学与艺术与哲学, 古代与现代结合的典范.
