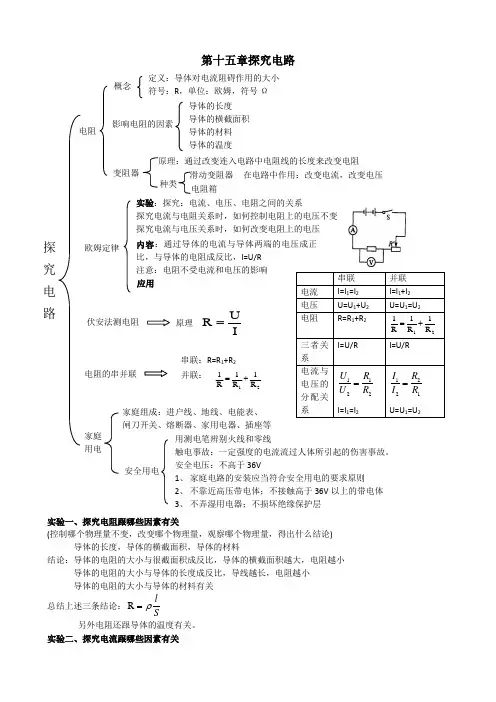

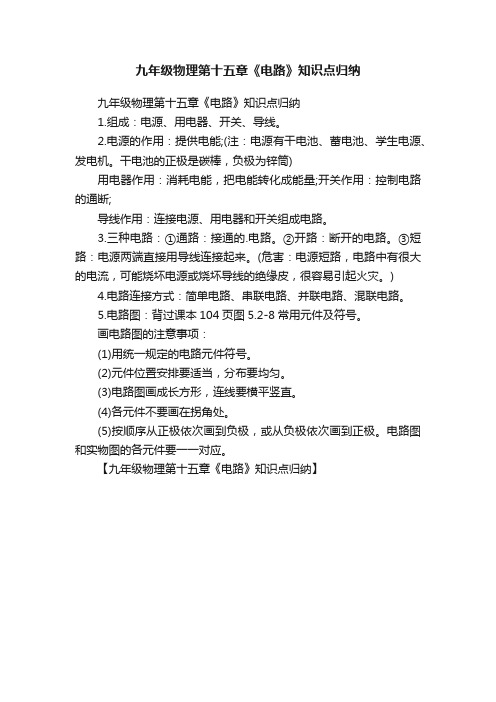

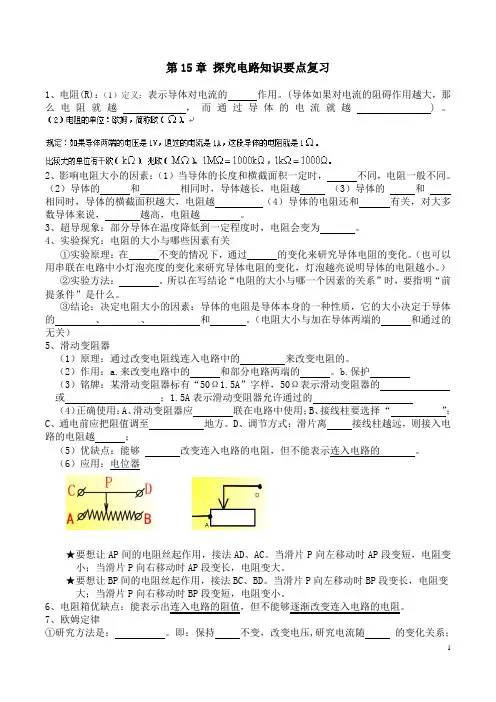

第十五章探究电路
实验一、探究电阻跟哪些因素有关
(控制哪个物理量不变，改变哪个物理量，观察哪个物理量，得出什么结论) 导体的长度，导体的横截面积，导体的材料 结论：导体的电阻的大小与很截面积成反比，导体的横截面积越大，电阻越小 导体的电阻的大小与导体的长度成反比，导线越长，电阻越小 导体的电阻的大小与导体的材料有关 总结上述三条结论：R l S
ρ= 另外电阻还跟导体的温度有关。
实验二、探究电流跟哪些因素有关
1、研究方法—控制变量法(控制哪个物理量不变，改变哪个物理量，观察哪个物理量，得出什么结论)
A ：保持电压不变时，研究电流随电阻的变化 如何保持电压不变---来回调节滑动变阻器，保持电阻两端电压不变
得出结论：保持电阻不变时，电流跟电压成正比。 B ：保持电阻不变时，研究电流随电压的变化 如何在一个电路中改变电压
得出结论：保持电压不变时，电流跟电阻成反比。 总结上述两条结论可以得出：
图象表示：
注意：1、电流、电压、电阻的“同一性” 即，电流是通过这个电阻的电流 电压是这个电阻两端的电压
★2、控制变量是通过滑动变阻器来实现的
在A 中，来回调节滑动变阻器，保持电阻两端电压不变
在B 中，调节滑动变阻器，改变电阻两端电压
★3、欧姆定律的正确理解
A:欧姆定律定义：导体中的电流，跟导体两端的电压成正比，导体的电阻成反比 欧姆定律反映了，同一段导体中电流、电压、电阻的定量关系
B:决定电阻大小的因素，电阻是导体本身的一种性质，它的大小决定于导体的长度，横截面
积和材料。导体的电阻还跟温度有关。
★电阻的大小与通过它的电流和它两端的电压无关 C:欧姆定律的变形式
★电阻数值上等于电压跟电流的比值，电阻的大小跟电压和电流的大小无关 这是伏安法测电阻的原理 实验三、伏安法测电阻 电路图：
探究电路的单元测试
一、选择题
探
究电
路
电阻 概念
符号：R ，单位：欧姆，符号影响电阻的因素 导体的长度
导体的横截面积
导体的材料 导体的温度
变阻器
种类 滑动变阻器 欧姆定律 实验：探究：电流、电压、电阻之间的关系内容：通过导体的电流与导体两端的电压成正比，与导体的电阻成反比，I=U/R 注意：电阻不受电流和电压的影响 应用 伏安法测电阻 电阻的串并联 串联：R=R 1+R 2
并联：12
111R R R =
+ 家庭 用电 家庭组成：进户线、地线、电能表、闸刀开关、
熔断器、家用电器、插座等
安全用电
用测电笔辨别火线和零线 触电事故：一定强度的电流流过人体所引起的伤害事故。
安全电压：不高于36V
1、 家庭电路的安装应当符合安全用电的要求原则
2、 不靠近高压带电体；不接触高于36V 以上的带电体
3、 不弄湿用电器；不损坏绝缘保护层
4、
原理
1、下列电路图与实物图一致的是（ ）
2、在如图所示的电路中，为使灯L 1与L 2并联，应（ ）
A ．闭合开关S 1、S 2，断开S 3
B ．闭合开关S 1、S 3，断开S 2
C ．闭合开关S 2、S 3，断开S 1
D ．同时闭合开关S 1、S 2、S 3
3、如图所示，在探究并联电路中的电流关系时，小明同学用电流表测出A 、B 、C 三处的电流分别为I A =0.4A 、I B =0.26A ，则I C 的大小为 （ ）
A ．0.4A
B ．0.26A
C ．0.2A
D ．0.14A
4、在用电压表测某电阻两端的电压时，若选用0～3V 的量程，测得的电压值为2.2V ；若使用0～15V 量程，测得的电压值为2.0V ，那么该电阻两端电压的大小应是 （ ） A ．2.2V B ．2.0V C ．2.1V D ．无法确定
5、如图所示，开关S 闭合后，两个灯泡都不亮，电流表指针几乎不动，而电压表指针有明显偏转，则电路故障可能是 （ ） A ．电流表坏了或未接好 B ．L 1的灯丝烧断或灯座未接通 C ．L 2的灯丝烧断或灯座未接通 D ．电流表和L 1、L 2都坏了
6、如图所示电路中，电流表、电压表均有一定示数，当把开关S 闭合时，两表示数的变化情况是（ ）
A ．电流表示数变大，电压表示数变小
B ．电流表示数变大，电压表示数变大
C ．电流表示数变小，电压表示数变小
D ．电流表示数变小，电压表示数变大
7、如图所示，电源电压是5V 数为3V ，则（ ）
A ．L
1
两端的电压为
3VB ．L 2两端的电压为
3V C ．L 2两端的电压为2V D ．L 1两端的电压为5V
8、如图所示的电路中，开关S A 、不变 B 、增大 C 、减小 D 、无法确定
9
、如图所示电路，电源电压为6V
，电键K 出现此现象的原因可能是( ) A ．L 1短路或L 2断路
B ．L 1断路或L 2
C ．L 1和L 2都断路
D ．L 1和L 2都短路
10、如图所示的四个电路中，属于并联电路的是( )
第5题图
第2题图
A
11、某同学采用如图所示电路做电学实验时，出现一处电路故障，以下分析正确的是（ ） A ．若电流表无示数，电压表有示数，则R 1短路 B ．若电流表无示数，电压表无示数，则R 2断路 C ．若电流表有示数，电压表有示数，则R 1断路 D ．若电流表有示数，电压表无示数，则R 2短路 12、关于电路的说法错误的是（ ） A ．电源是提供电能的装置 B ．只有电路闭合时，电路中才有电流
C ．电流沿着“正极→用电器→负极”的方向流动
D ．用电器是将其他形式的能转化为电能的装置 13、如图所示的各电路图中，能反映出L l 、L 2并联，开关S 断开后
L 1仍能发光的是（ ）
14、如图所示，当开关S 闭合后，两只灯泡均发光，两表均有示数。过一段时间后，发现电压表示数变为0，电流表示数增大。经检查除小灯泡外其余器材的连接良好，造成这种情况的原因可能是（ ） A ．灯L 1断路 B ．灯L 2短路 C ．灯L 1短路 D ．灯L 1、L 2均断路
15、如图，已知两只灯泡L 1和L 2是串联的，则在①、②和③三个电表中（电流表或电压表）判断正确的是（ ） A. ①是电流表，②和③是电压表；
B. ①和③是电压表，②是电流表；
C. ①和②是电流表，③是电压表；
D. ①②和③都是电流表
16、如图（a ）所示，当开关S 闭合时，两只电流表的示数分别由（b ）、(c)两图读得，则电灯L1中的电流是（ ）
A 、0.8A
B 、0.16A
C 、0.52A
D 、1.28A 17、如图所示，开关S 闭合时，可能发生的现象是（ ） A 、L 1发光、L 2不发光 B 、L 1被烧坏 C 、L 2被烧坏 D 、电池被烧坏
19、如图所示，粗心的小强把电流表当作电压表接在了L 1的两端。此时如果闭合开关，一定会发生（）
A 、电源短路
B 、电流表损坏
C 、L 1不亮
D 、L 2的灯丝烧断 二、填空
1、图示的电流表表盘上的每一小格表示______A ，指针示数是_______A (电流表量程为3A)．
2、如图所示，当开关闭合后电流表A 1的示数为0.3A ，通过灯L 1的电流为A ，电流表A 2的示数为A ．
3、如图所示．电源电压是6V ，当s 闭合时．电压表的示数为2V ．电压表测的 是灯两端的电压．灯L 1两端的电压为 V ．
4、我国家庭电路的供电电压是_______V ；不高于______V 的电压对人体才是安全的．
5、如图所示，当量程为0~3V 时，电压表指针的读数为V ；当量程为0~15V 时，电压表指针的读数为V 。
6、如图所示是一把既能吹冷风，又能吹热风的电吹风的简化电路，图中A 是吹风机，B 是电热丝。将插头插入插座，若只闭合开关Sl ，电吹风吹出的是____风；若将开关Sl 、S2都闭合，电吹风吹出的是____风。（填“热”或“冷”）
7、如图所示电路中，当________闭合时，L 1、L 2并联；当_________闭合时，电路会发生短路，损坏电源。
8、下列电器设备中，手机 、手电筒、电视机和电视机遥控器，属于无需电源电压的转换设备，能直接在家庭电路220伏电压下正常工作的用电器是 三、作图
1、请照图甲所示的电路图，用笔画线，将图乙中各个元件连接起来．
2、如图是一个电学实验的实物连线图，请在右边方框内画出它的电路图．
3、如图所示，现有一电池组、两个开关和两盏灯，请你连接好下面的实物电路图，使S 1闭合时L 1亮，S 2闭合时L 2亮。
4、根据图甲的电路图将图乙的实物用笔画线代替导线连接起来。
5、在方框中画出灯泡L 1和灯泡L 2并联，电流表测灯泡L 1电流的电路图，并在右图上连接实物图．
6、如图10所示电路中有两个小灯，请在图中○内，分别填入及或的符号，要求电键闭合时
两灯均能发光，且两电表的示数均不为零。
7、如图所示，闭合开关S 后，要使滑动变阻器的滑片向右移动时灯泡变暗，应把F 点与滑动变阻器的点用导线连接起来。 四、计算题
1、如图所示的电路中，A 、B 两点间的
电压是6V ，电阻R 1=4Ω，电阻R 1
两
第1题图
第2
端的电压是2V，求：R1中的电流强度和电阻R2。
2、如图所示的电路中R1=5Ω，当开关S闭合时，I=0.6A
I1=0.4A，求R2的电阻值。
3、如图所示的电路中，电流表示数为0.3A，电阻
R1=40Ω，R2=60Ω，求：干路电流I。
4、如图所示的电路中，电源电压若保持不变。R1=4
Ω，R3=6Ω。
⑴、如果开关S1、S2都断开时，电流表
示数为0.6A，那么电源电压多大？
⑵、如果开S1、S2都闭合时，电流表示
数为2A，那么R2的阻值是多大？
5、如图示的电路中，电源电压为6V，且保持不变，
电阻R1、R2、R3的阻值分别为8Ω、4Ω、12Ω。
求：⑴、如果开关S1、S2都断开时，电流表电压表
的示数是多大？
⑵、如果开关S1、S2都闭合时，电流表的示
数是多大？
7、如图所示，电阻R1的电阻为10Ω，R2为30Ω，
当开关S断开时，安培示数为0.6A，则当K闭合时，安培表的示数为多少？8、如右图所示，电路R1=10Ω，R2=20Ω，R0=20Ω，当S1闭合，S2断开时，电压表的示数为3.0V；当开关当S1断开，S2闭
合时，电压表的示数为多少？
9、如图所示的电路，R=4Ω，另一个电阻Rx
和电源电压U未知，当闭合开关S2，而S1、
S3断开时，电流表的示数为0.5A；如果断开
S2，闭合开关S1、S3时，电流示数为2.25A。
求：电阻Rx的阻值。
10、如右图所示，当滑动变阻器调至阻值为15Ω时，
电流表、电压表的示数分别为0.6A，15V。求当滑动变
阻器调至阻值为23Ω时，电流表、电压表的示数为多少？
11、如图示的电路中，电源电压若保持不变，
R1=4Ω，R2=6Ω。
⑴、如果开关S1、S2都断开时，电流表的示
数为0.6A，那么电源电压是多大？
⑵、如果开关S1、S2都闭合时，电流表的示
数为2A，那么R3的阻值是多大？
初中物理学习材料 第十五章《探究电路》单元试题 班级：姓名： 一、选择题（共24分） 1、如图所示电路,闭合开关S,灯泡L1、L2都发光.现将一根导线接在该电路中的 某两个接线柱上,会导致两灯同时熄灭的是( ) A、a和b B、c和d C、e和f D、g和h 2、九年级的志愿者想为敬老院的老人设计一个呼叫电路。他们的设想是：同一房间内两位老人都能单独控制同一只电铃，且能让值班室的工作人员区分出是哪位老人按铃呼叫的。下图中的四个电路，符合设想的是（） 3、如图所示电路，要使电阻R1、R2并联，则应将（）。 A: S2闭合，S1、S3断开 B: S3闭合，S1、S2断开C: S1、S2闭合，S3断开D: S2、S3闭合，S1断开 4、如图所示，电源电压为6V，闭合开关后，电压表的示数为4V，下列描述不正确的是（）。A: L1两端电压为2V B: L1两端电压为4V C: L2两端电压为4V D: L1和L2两端电压之和为6V 5、连接如下图电路，研究串联电路中电流的特点。实验时电流表甲和乙的示数分别为0.18A和0.16A，造成两个电流表示数不同的原因可能是（）。 A: 电流表的缘故B: 灯泡L1和L2的电阻不同 C: 导线有电阻D: 灯泡L1和L2在电路中的位置
6、小华同学为了探究串、并联电路中电流、电压的变化特点，他按照如图所示电路图连接电路。实验过程中，保持电源两端电压不变，闭合开关S ，将滑动变 阻器的滑片从中点向左移动，由此引起三块电表示数的变化情况是（ ）。 A: 若①为电压表，②、③为电流表，则表②示数变大，表①、表③示数均不变 B: 若①为电压表，②、③为电流表，则表②示数变小，表①、表③示数均不变 C:若①为电流表，②、③为电压表，则表③示数不变，表①、表②示数均变小 D: 若①为电流表，②、③为电压表，则表③示数变小，表①、表②示数均不变 7、在图的电路中,电源电压保持不变,R 为定值电阻.闭合开关S 后,将滑动变阻器的滑片P 从最右端移到中间某个位置,电压表和电流表的示数分别变化了ΔU 和ΔI.下列分析正确的是( ) A ：I U ??变大 B:I U ??变小 C:I U ??先变小后变大 D:I U ??不变 8、如图所示电路，电源电压保持不变。闭合开关S ，当滑动变阻器的滑片P 从a 端滑到b 端的过程中，两个电阻的U -I 关系图像如图所示。则下列判断正确的是（） A.图线甲是电阻R 1的“U -I ”关系图像 B.电源电压为9V C.R1的阻值为10Ω D.滑动变阻器R 2的最大阻值为30Ω 二、填空题（共16分） 9、科技馆内有一个“静电球”，当人触摸“静电球”时，头发丝便会一根根地竖起，形成“怒发冲冠”的景象，如图所示。这是由于头发丝带有_____（选填“同种”或“异种”）电荷而相互_____（选填“吸引”成“排斥”）的结果。 10、电流时电荷的形成的；现有A 、B 两验电器,A 带正电,B 不带电,现用金属棒把验电器A 、B 两金属球连接起来的瞬间,金属棒中电流方向是从．（选填“A 到B ”“B 到A ”） 11、在①陶瓷②铜③盐水④塑料⑤玻璃⑥水银，六种物质中，通常情况下属于导体的是。这些物体容易导电是因为内部有大量的（选填“自由电荷”、“自由电子”）
