精密工程控制测量在高速铁路建设中的应用
【摘要】在高速铁路建设过程中，使用精密工程控制测量能够更好的对工程精度以及其他方面进行较好的把控。高精度仪器以及科学的工作方法在布设控制网中的应用能够在很大程度上降低一些工程误差，进而让高速铁路工程以及相关的施工控制网符合工程预期制定的精度，这同时也为高速铁路施工精度打下了坚实的基础。以精密工程测量概述为基础，着重分析了高速铁路精密工程测量的主要内容以及特点，以实际为出发点对进行了探讨高速铁路精密工程测量精度指标。
【关键词】高速铁路；精密工程；控制测量
【Abstract】 In the process of high-speed railway construction, the use of precision engineering control survey can better accuracy in engineering and other aspects of good control. High precision instruments and scientific working methods in the application of the construction control network can largely reduce some engineering error, thus let the high speed railway construction and related construction control network in line with the project set by the expected accuracy, it also laid a solid foundation for high speed railway construction
precision. On the basis of summary of precise engineering surveying, emphatically analyzes the high-speed railway precision engineering survey, the main content and characteristic in the actual as the starting point is discussed the high-speed railway precision engineering survey precision index.
【key words】 High-speed railway; Precision engineering; Control survey
0引言
随着我国经济和铁路建设的不断发展，在铁路建设过程中，通过高精度的施工，可以保证高铁通车后的快速性、平稳性以及安全性，因此，精密工程测量技术在高速铁路中被得到了非常广泛应用，本文进一步讨论了精密工程控制测量在高速铁路建设中的应用。
1精密工程测量概述
精密工程测量以不同的大型工程测量为主，按照工程对精度的需求进行划分，一般分为普通精密工程及特种精密工程测量两种。精密工程测量应用在设备的安装和检测上，精度在计量级，甚至是纳米，变形观测的过程中，精度有可能在亚毫米级，在军事领域及质量控制测量等方面也属于精密工程测量。由于工程的复杂性和特殊性，使得工程的作业环境较差，进行测量的过程中，
对于精度的需求是必然的；对精密工程测量的可靠性要求也很高，对测量的设备、仪器的要求也很高，像仪器的鉴定、测量方法的严密性及测量方案的选择等，在进行精密工程测量时，要提高对仪器的要求，控制网布设时，要在上级网对下级网控制点进行选取，一般情况下，精密工程测量只选取一个控制点和一个参考方向，为测区点的精度提供重要保障。
2高速铁路精密工程测量的主要内容以及特点
2.1设计控制网
测量控制网是进行测量工作之前首先需要建立的，只有在完善的控制网的基础上才能够使测量的数据更加健全与精确。前期勘察测量中测量控制网的设计主要分为平面控制网的设计与高程控制网的设计，其中平面控制网的设计需要考虑建立在高斯投影以及高程投影边长变形基础上的平面坐标系统选择以及平差基准的选择，而高程控制网的设计则主要根据1985国家高程基准水准点设计，如果没有水准点的地方则自行建立高程基准点，只是在全程测量完成后需要换算成1985国家标准高程基准。
2.2建立框架控制网与基础控制网
框架控制网是所有高铁测量控制网的基础，后续的几类控制网的建立都是在框架控制网的基础之上的。而基础控制网则是为高速铁路测量的勘察、施工、以及高铁完工之后的运营维护提供基础的坐标基准。这两类控制网的建立也被统一称作前期勘察测量工作的初测。
2.3建立线路控制网
线路控制网是在基础控制网的基础上建立起来的，主要作用是为后续的勘察以及施工提供测量控制的基准。在建立线路控制网的同时，还要根据水准基点建立并引用高程控制网，线路控制网以及高程控制网的建立统称为前期勘察测量工作的定测。而在完成前期的勘察工作之后，就可以根据基础控制网以及线路控制网进行施工测量的适当加密并建立变形监测网。而在施工阶段还需要建立的重点控制网就是轨道控制网。轨道控制网是建立在框架控制网的基础之上的第三类控制网，主要作用为在轨道的施工以及后期运营维护中提供测量的控制基准。
2.4高速铁路精密工程测量的特点
2.4.1高速铁路各级平面高程控制网精度能够满足多方面的勘测要求。我国高速铁路精密工程测量技术是随着我国社会经济发展不断完善起来的，在过去的时间里，国家相关部门对于铁路建设并没有提出较高的要求，无论是对轨道的线型还是轨道的平顺度。此外，由于当时科学技术和管理水平较落后，对于工程测量的勘测和施工等工作，相关部门并没有建立一套科学完善体系，工作中所采取的测量方法也不科学，从而导致轨道的几何参数与设计参数往往相差较远，对于轨道的整体质量造成了巨大影响。当前高速铁路精密工程测量，主要是根据轨道设计的线型采取科学合理的技术进行施工放样，在对轨道进行运行维护的时候，也应该根据上级单位下发的轨道线型采取合理的措施。
2.4.2高速铁路精密测量控制网按分级布网的原则布设。就我国目前高速铁路精密测量控制网的整体布设来看，主要可以分为三个层次，即基础平面控制网、线路平面控制网和轨道控制网，每一层次都有其各自的功能，其中，基础平面控制网主要负责为轨道施工的勘测、施工以及运营维护等提供坐标基准。线路平面控制网主要为勘测和施工提供控制基准，而轨道控制网则主要是为轨道铺设和后期的运营提供控制基准。
2.4.3高速铁路工程测量平面坐标系统应采用边长投影变形值≤10mm/km的工程独立坐标系。近几年来，国家相关部门对于高速铁路工程施工质量的要求越来越高，对工程勘测数值与实际数值之间存在的偏差要求也越来越高。从理论上来说，边长投影变形的数值越小，对轨道平顺度的提升就越有利。
3高速铁路精密工程测量精度指标
相关实践研究证实：在构建高速铁路精密工程测量技术标准的过程当中，最关键，同时也是首先需要解决的问题在于――对平面控制网、以及高程控制网精度要求的确定。通过此种方式，将高速铁路的施工控制在合理范围内，以保障后期运行的安全与稳定。因此，精度指标在选择与确定中，需要重点关注以下几个方面的问题：
3.1平面控制测量基准指标的选择
选择平面控制测量基准指标的目的在于：为控制网平差计算提供初始数据支持。考虑到高速铁路对工程测量精度指标的严格
要求，因此需要保障实际施工中基本尺度的统一性（主要是指现场测定数据与坐标反算边长数值的一致性）。当中，需要注意以下两个方面的问题：
(1)高斯投影边长变形指标
高斯投影边长变形指标以地球曲面的椭圆形态为依据，在曲面几何图形投影至平面的过程当中，产生变形是在所难免的。
(2)高程投影边长变形指标
在将高程投影面作为参考椭圆体面的状态下，参考椭圆体面所接收到的地面测量边长投影也同样会产生一定的变形，这即所谓的高程投影边长变形。
由于过大的边长投影变形数值会对高速铁路施工及后期运行产生不良的影响，因此在工程测量中，必须针对边长投影变形构建独立的坐标系统。结合上述指标的计算方式，为充分保障高速铁路工程建设的相关要求，就需要按照如下指标加以控制：边长投影变形值≤10mm/km。
3.2高程控制测量基准指标的选择
现阶段，全国性统一采纳的高程基准为1985年版国家高程基准。考虑到高速铁路在线路长度、线路跨越管线等方面的特殊性，也为了保障高速铁路自身与周边相关交叉建筑物在高程关系上测量的准确与可靠，高程控制测量基准指标同样需要以1985年版国家高程基准为准。对于个别无1985版国家高程基准水准点的施工区域，可采取独立高程进行计算。但需要注意的是：在
高速铁路全线高程测量贯通后，需要及时进行消除断高处理，并对独立高程进行计算与转换。
4结束语
总而言之，高速铁路的建设是一项较为复杂系统的工程，在高速铁路工程建设中，应当合理运用精度测量技术，提高轨道铺设的精确度，加大对精密工程测量技术的研究力度，不断完善和创新，保证顺利地开展高铁施工，提高高速铁路的整体质量。
参考文献
[1]卢建康.论我国高速铁路精密工程测量技术体系及特点[J].高速铁路技术，2011
[2]何震群.分析高速铁路精密工程测量技术体系的建立及特点[J].城市建设理论研究，2013
[3]张宇峰.精密工程控制测量在高速铁路建设中的应用[J].硅谷，2015
宝兰客专BLTJ-10标段 铁路工程施工测量考试试题 一．单项选择（每题1分） 1、由于各项测量工作中都存在误差，导致相向开挖中具有相同贯通里程的中线点在空间不相重合，此两点在空间的连线误差在水平面垂直于中线方向的分量称为( B )。 A.贯通误差 B.横向贯通误差 C.水平贯通误差 D.高程贯通误差 2．对工程项目的关键测量科目必须实行（B）。 A．同级换手测量 B．彻底换手测量 C．施工复D．更换全部测量人员3．施工单位对质量实行过程检查，工作一般由（D）检查人员承担。 A．测量队 B．监理单位C．分包单位D．施工单位 4．线路施工测量的主要内容包括：线路复测、路基边坡放样和（B）。 A．地形测量B．横断面测量C．纵断面测量D．线路竣工测量5．桥梁施工测量的主要内容不包括：（C）。 A．桥梁控制测量B．墩台定位及轴线测量C．变形观测D．地形测量 6.下列水准仪使用程序正确的是（ D ） A.粗平；安置；照准；调焦；精平；读数 B.消除视差；安置；粗平；照准；精平；调焦；读数 C.安置；粗平；调焦；照准；精平；读数 D.安置；粗平；照准；消除视差；调焦；精平；读数。 7. CPⅡ控制网复测时，相邻点间坐标差之差的相对精度限差为：（ C ） A、1/55000 B、1/80000 C、1/100000 8. 下列各种比例尺的地形图中，比例尺最小的是( C )。 A. 1∶2000 B. 1/500 C. 1∶10000 D. 1/5000 9 .导线测量中横向误差主要是由( C ) 引起的。 A 大气折光 B 测距误差 C 测角误差 D 地球曲率 10.水准仪i 角误差是指水平视线与水准轴之间的( A ) A 在垂直面上技影的交角 B 在水平面上投影的交角 C 在空间的交角 11.有一台标准精度为2mm+2ppm 的测距仪，测量了一条lkm 的边长， 边长误差为( B ) A、土2mm B、土4mm C、土6mm D、土8mm 12.在三角高程测量中，采用对向观测可以消除( C ) 的影响。 A.视差 B.视准轴误差 C.地球曲率差和大气折光差 D.水平度盘分划误差 13. 测量工作要按照( B )的程序和原则进行。 A.从局部到整体先控制后碎部 B. 从整体到局部先控制碎部 C. 从整体到局部先碎部后控制 D. 从局部到整体先碎部后控制 14.设AB 距离为200.23m ，方位角为121 0 23' 36" ，则AB 的x 坐标增 量为( D )m. 。
地理空间信息 GEOSPATIAL INFORMATION 收稿日期：2009-08-19 2007年，中国首条长度达100km 高速铁路京津城际轨道交通完成铺轨。2009年，全长1000km ，时速350km 的武汉至广州客运专线建设完成并开通运行，标志着我国将全面跨入高速铁路时代。 按照中国《中长期铁路网规划》，在今后几年时间 内,我国通过建设高速铁路客运专线、发展城际客运轨道交通和既有线提速改造，形成以“四纵四横”高速铁路客运专线为骨干，以及三个城际快速客运系统，连接全国主要大中城市的高速铁路客运网络。 m_gisBas.gisPrjByIndexGetTypeAreaObj (viewport,Convert.ToInt16(layArr [i ]),out TypeAreaObj ); switch (TypeAreaObj.getAreaType ()){case AreaTypeEnum.aPnt://点 ((MpPntArea )TypeAreaObj ).pArea.pMpAtt.ClearLst (); //调用组件接口的矩形查询函数：gisSearchByRect m_gisSearch.gisSearchByRect (viewport,(MpPntArea )TypeAreaObj,rect,out m_nCount,out m_AreapLst ); break;... 5结语 WebGIS 是GIS 发展的必然趋势。组件式WebGIS 的二次开发不仅降低了应用系统的复杂程度，而且降低了开发成本，增强了系统的易维护性和可扩展性；. NET 框架解决了跨语言、跨平台和对开放互联网标准和协议的支持，使用户可以更快、更好地开发出适合互联网特点的WebGIS 。因此，采用组件技术和.NET 构架实现WebGIS 的应用是一个比较好的解决方案。 参考文献 [1]吴信才.WebGIS 地理信息系统参考手册[M ].武汉:中国地质大学，2001 [2]刘南，刘仁义.WebGIS 原理及其应用-主要WebGIS 平台开发示例[M ].北京:科学出版社，2004[3]蒋泰，邓一星.基于Map GIS-IMS 的WebGIS 应用研究[J ].计算机应用研究，2004（12）:196-197 [4] 潘爱民.COM 原理与应用[M ].北京:清华大学出版社，2001[5]谢忠，胡虹雨，李越.基于ASP 组件技术的WebGIS 解决方案[J ].中国图象图形学报，2001，6(A 版)（8）:795-799[7] James Liu.组件式GIS 与MapX [EB/OL ].https://www.doczj.com/doc/3b17041504.html,/forum/dispbbs.asp?boardID =4&ID=802，2006-05-20第一作者简介：李均，助理工程师，研究方向为GIS 、GPS 理 论及应用。
工程测量规范 工程测量规范GB50026-93 第1章总则 第2章平面控制测量 一般规定 设计、选点、造标与埋石 水平角观测 距离测量 内业计算 第3章高程控制测量 一般规定 水准测量 电磁波测距三角高程 第4章地形测量
一般规定 图根控制测量 一般地区地形测图 城镇居住区地形测图第四节城镇居住区地形测图工矿区现状图测量 水域地形测量 地形图的修测 第5章线路测量 一般规定 铁路、公路测量 架空索道测量 自流和压力管线测量 架空送电线路测量 第6章绘图与复制 一般规定
绘图 编绘 晒蓝图、静电复印与复照 翻版、晒印刷版与修版 打样与胶印 第7章施工测量 一般规定 施工控制测量 工业与民用建筑施工放样 灌注桩、界桩与红线测量 水工建筑物施工测量 第8章竣工总图的编绘与实测一般规定 竣工总图的编绘 竣工总图的实测
第9章变形测量 一般规定 水平位移监测网 垂直位移监测网 水平位移测量 垂直位移测量 内业计算及成果整理 附录一本规范名词解释 附录二平面控制点标志及标石的埋设规格 附录三方向观测法度盘和测微器 附录四高程控制点标志及标石的埋设规格 附录五建筑物、构筑物主体倾斜率和按差异沉降推算主体倾斜值的计算公式 附录六基础相对倾斜值和基础挠度计算公式 附录七本规范用词说明 工程测量规范－总则
工程测量规范 第1章总则 第1.0.1 条为了统一工程测量的技术要求，及时、准确地为工程建设提供正确的测绘资料，保证其成果、成图的质量符合各个测绘阶段的要求，适应工程建设发展的需要，制订本规范。 第条本规范适用于城镇、工矿企业、交通运输和能源等工程建设的勘察、设计、施工以及生产（运营）阶段的通用性测绘工作。其内容包括控制测量,采用非摄影测量方法的1∶500～1∶5000比例尺测图、线路测量、绘图与复制、施工测量、竣工总图编绘与实测和变形测量。 对于测图面积大于50K㎡的1∶5000比例尺地形图，在满足工程建设对测图精度要求的条件下，宜按国家测绘局颁发的现行有关规范执行。 第条工程测量作业前，应了解委托方对测绘工作的技术要求，进行现场踏勘，并应搜集、分析和利用已有合格资料，制定经济合理的技术方案，编写技术设计书或勘察纲要。工程进行中，应加强内、外业的质量检查。工程收尾，应进行检查验收，做好资料整理、工程技术报告书或说明书的编写工作。 第条对测绘仪器、工具，必须做到及时检查校正，加强维护保养、定期检修。
高速铁路施工测量考试试题 姓名职务单位得分 一．单项选择（每题1分） 1、由于各项测量工作中都存在误差，导致相向开挖中具有相同贯通里程的中线点在空间不相重合，此两点在空间的连线误差在水平面垂直于中线方向的分量称为( B )。 A.贯通误差 B.横向贯通误差 C.水平贯通误差 D.高程贯通误差 2．对工程项目的关键测量科目必须实行（B）。 A．同级换手测量 B．彻底换手测量 C．施工复D．更换全部测量人员3．施工单位对质量实行过程检查，工作一般由（D）检查人员承担。 A．测量队 B．监理单位C．分包单位D．施工单位 4．线路施工测量的主要内容包括：线路复测、路基边坡放样和（B）。 A．地形测量B．横断面测量C．纵断面测量D．线路竣工测量5．桥梁施工测量的主要内容不包括：（C）。 A．桥梁控制测量B．墩台定位及轴线测量C．变形观测D．地形测量 6.下列水准仪使用程序正确的是（ D ） A.粗平；安置；照准；调焦；精平；读数 B.消除视差；安置；粗平；照准；精平；调焦；读数 C.安置；粗平；调焦；照准；精平；读数 D.安置；粗平；照准；消除视差；调焦；精平；读数。 7. CPⅡ控制网复测时，相邻点间坐标差之差的相对精度限差为：（ C ） A、1/55000 B、1/80000 C、1/100000 8. 下列各种比例尺的地形图中，比例尺最小的是( C )。 A. 1∶2000 B. 1/500 C. 1∶10000 D. 1/5000 9 .导线测量中横向误差主要是由( C ) 引起的。 A 大气折光 B 测距误差 C 测角误差 D 地球曲率 10.水准仪i 角误差是指水平视线与水准轴之间的( A ) A 在垂直面上技影的交角 B 在水平面上投影的交角 C 在空间的交角 11.有一台标准精度为2mm+2ppm 的测距仪，测量了一条lkm 的边长， 边长误差为( B ) A、土2mm B、土4mm C、土6mm D、土8mm 12.在三角高程测量中，采用对向观测可以消除( C ) 的影响。 A.视差 B.视准轴误差 C.地球曲率差和大气折光差 D.水平度盘分划误差 13. 测量工作要按照( B )的程序和原则进行。 A.从局部到整体先控制后碎部 B. 从整体到局部先控制碎部 C. 从整体到局部先碎部后控制 D. 从局部到整体先碎部后控制 14.设AB 距离为200.23m ，方位角为121 0 23' 36" ，则AB 的x 坐标增 量为( D )m. 。 A.-170.919 B.170.919 C.104.302 D.-104.302
目录 1、编制依据............................................................ 错误！未定义书签。 2、工程概况............................................................ 错误！未定义书签。 2.1工程规模简介................................................ 错误！未定义书签。 2.2路线平面布置................................................ 错误！未定义书签。 2.3地形地貌........................................................ 错误！未定义书签。 3、测量方案............................................................ 错误！未定义书签。 3.1本工程测量的特点........................................ 错误！未定义书签。 3.2控制测量方案设计........................................ 错误！未定义书签。 3.2.1接桩和复测....................................... 错误！未定义书签。 3.2.2地面导线控制测量 ............................ 错误！未定义书签。 3.2.3地面高程控制测量 ............................ 错误！未定义书签。 3.3施工放样及测量............................................ 错误！未定义书签。 4、测量人员和仪器的配置 ................................... 错误！未定义书签。 5、测量技术保证措施 ........................................... 错误！未定义书签。 6、附：全站仪检定证书 ....................................... 错误！未定义书签。 7、附：水准仪检定证书 ....................................... 错误！未定义书签。 8、附：钢尺检定证书 ........................................... 错误！未定义书签。
精密测量技术 一、背景研究 随着社会的发展，普通机械加工的加工误差从过去的mm级向“m级发展，精密加工则从10 p,m级向炉级发展，超精密加工正在向nm级工艺发展。由此，制造业对精密测量仪器的需求越来越广泛，同时误差要求也越来越高。精密测量是精密加工中的重要组成部分，精密加工的误差要依靠测量准确度来保证。目前，对于测量误差已经由“m级向nm级提升，而且这种趋势一年比一年迅猛[1]。 二、概述 现代精密测量技术是一门集光学、电子、传感器、图像、制造及计算机技术为一体的综合性交叉学科，它和精密超精密加工技术相辅相成，为精密超精密加工提供了评价和检测手段；精密超精密加工水平的提高又为精密测量提供了有力的仪器保障。现代测量技术涉及广泛的学科领域，它的发展需要众多相关学科的支持，在现代工业制造技术和科学研究中，测量仪器具有精密化、集成化、智能化的发展趋势，作为下世纪的重点发展目标，各国在微/ 纳米测量技术领域开展了广泛的应用研究[1]。 三、测量技术及应用特点 3.1扫描探针显微镜 1981年美国IBM公司研制成功的扫描隧道显微镜(STM),将人们带到了微观世界。STM具有极高的空间分辨率（平行和垂直于表面的分辨率分别达到0.1nm 和0.01nm,即可分辨出单个原子),广泛应用于表面科学、材料科学和生命科学等研究领域,在一定程度上推动了纳米技术的产生和发展。与此同时，基于STM相似
原理与结构,相继产生了一系列利用探针与样品的不同相互作用来探测表面或界 面纳米尺度上表现出来性质的扫描探针显微镜(SPM)，用来获取通过STM无法获取的有关表面结构和性质的各种信息,成为人类认识微观世界的有力工具。下面 介绍几种具有代表性的扫描探针显微镜。 (1)原子力显微镜（AFM）:AFM利用微探针在样品表面划过时带动高敏感性的微悬臂梁随表面起伏而上下运动,通过光学方法或隧道电流检测出微悬臂梁的 位移,实现探针尖端原子与表面原子间排斥力检测,从而得到表面形貌信息。利用类似AFM的工作原理,检测被测表面特性对受迫振动力敏元件产生的影响,在探 针与表面10～100nm距离范围,可探测到样品表面存在的静电力、磁力、范德华力等作用力,相继开发磁力显微镜、静电力显微镜、摩擦力显微镜等,统称为扫描力显微镜。 (2)光子扫描隧道显微镜(PSTM): PSTM的原理和工作方式与STM相似,后者 利用电子隧道效应,而前者利用光子隧道效应探测样品表面附近被全内反射所激 起的瞬衰场,其强度随距界面的距离成函数关系,获得表面结构信息。 (3)其它显微镜:如扫描隧道电位仪(STP)可用来探测纳米尺度的电位变化;扫 描离子电导显微镜(SICM)适用于进行生物学和电生理学研究;扫描热显微镜(STM)已经获得血红细胞的表面结构;弹道电子发射显微镜(BEEM)则是目前唯一 能够在纳米尺度上无损检测表面和界面结构的先进分析仪器,国内也已研制成功。 3.2纳米测量的扫描Ｘ射线干涉技术 以SPM为基础的观测技术只能给出纳米级分辨率,不能给出表面结构准确的 纳米尺寸,是因为到目前为止缺少一种简便的纳米精度(0.10～0.01nm)尺寸测量 的定标手段。美国NIST和德国PTB分别测得硅(220)晶体的晶面间距为 192015.560±0.012fm和192015.902±0.019fm(飞米fm也叫费米,是长度单位,1fm相 当于10～15m)。日本ＮＲＬＭ在恒温下对220晶间距进行稳定性测试,发现其18 天的变化不超过0.1fm。实验充分说明单晶硅的晶面间距有较好的稳定性。扫描 Ｘ射线干涉测量技术是微/纳米测量中一项新技术，它正是利用单晶硅的晶面间
精密工程控制测量在高速铁路建设中的应用 【摘要】在高速铁路建设过程中，使用精密工程控制测量能够更好的对工程精度以及其他方面进行较好的把控。高精度仪器以及科学的工作方法在布设控制网中的应用能够在很大程度上降低一些工程误差，进而让高速铁路工程以及相关的施工控制网符合工程预期制定的精度，这同时也为高速铁路施工精度打下了坚实的基础。以精密工程测量概述为基础，着重分析了高速铁路精密工程测量的主要内容以及特点，以实际为出发点对进行了探讨高速铁路精密工程测量精度指标。 【关键词】高速铁路；精密工程；控制测量 【Abstract】 In the process of high-speed railway construction, the use of precision engineering control survey can better accuracy in engineering and other aspects of good control. High precision instruments and scientific working methods in the application of the construction control network can largely reduce some engineering error, thus let the high speed railway construction and related construction control network in line with the project set by the expected accuracy, it also laid a solid foundation for high speed railway construction
高速铁路工程施工测量技术方案 一技术依据 《客运专线无渣轨道铁路工程测量技术暂行规定》； GB/T18314-2001《全球定位系统（GPS）测量规范》； BT10054-97《全球定位系统（GPS）铁路测量规范》。 二施工控制测量 2.1 测量组织管理形式 针对本项目的特点及高速铁路的高标准要求，测量组织机构本着人尽其责、物尽其力的原则，建立了一支精干高效、组织纪律严明的管理队伍来进行项目的测量管理工作。 工区经理部的测量工作由工区总工程师总负责，由测量工程师具体负责日常工作。对于测量方案设计、测量成果的整理以及测量放样数据的计算等工作，须经测量工程师复核，总工程师审核合格后上报项目经理部工程管理审核，审核合格后报送监理单位审批，所有内业计算资料须经监理单位审查合格后方可投入使用。 2.2 施工测量控制点的复测及加密 2.2.1 测量人员： 2.2.2 测量设备：莱卡GPS一套、 GTS-711全站仪、苏光水准仪、 SOKKI ∧ C32Ⅱ水准仪 2.2.3 加密点的选布 加密桩选点时应充分利用设计单位的CPI、CPII控制点，并结合施工放样的要求，加密点应按少而精的选择分布。 加密点应选埋在便于施工放样和保存的地方，应在设计单位的CPI或者CPII 控制点之间进行加密，两相邻加密点间的距离不应短于300米；相邻点之间要求通视，为便于GPS测量，加密点应埋设在开阔地带，远离高压线、发射塔、树木、房屋等遮盖物。选点位置直接影响GPS测量的观测质量，点位务必选在高度角15°以上无障碍物遮挡的地方。
2.2.4 加密点的埋设 ****高速铁路施工工期较长，为保证控制点长期保存，避免锈蚀，加密点标心应采用不锈钢桩头，十字丝刻划，标石采用混凝土现场浇注，标石面规格为40cm*40cm. 2.2.5 加密点命名原则 为防止加密点点名命名重复，在使用时造成混淆，以距离设计单位CPI、CPII 点最近的点名为基础，点名加后缀，如在某个设计控制点附近加密两个点，沿线路桩号加大方向第一个点名后缀为：“-1”，第二个点名后缀为：“-2”，依次类推。水准和平面共用点的在编号前加G。点名应标识清楚，便于识别和保存。 2.3 施工平面控制点加密技术要求 2.3.1 测量方法 采用GPS测量的方法进行施工控制点的加密测量。测量等级和技术标准按《客运专线无渣轨道铁路工程测量暂行规定》和《全球定位系统（GPS）铁路测量规程》执行，按C级网的精密度要求进行复测。 2.3.2 GPS测量作业的基本要求 2．4 水准点加密测量技术要求 2.4.1 加密水准点的布置 水准点加密和平面控制网并网。点位规格参照四等水准点的规格实施。水准
95 附录A 控制点埋石图及标志注字方法 本附录所规定的各级平面水准点标石的埋设规格均为一般地区普通标石的埋设（标石可采用混凝土预制桩或现场浇注），对于特殊地区的标石埋设，应根据线路所在地区的土质、地质构造及区域沉降等因素，进行特殊地区的控制点埋设（如基岩点、深埋点等）。 A.1 控制点标志 A.1.1 金属标志制作材料为铸铁或其它金属。规格应符合图A.1.1的规定，图中“××××××”处为测量单位名称。 A.1.2 不锈钢标志可采用直径为12～20mm ，长度为20～30mm 不锈钢材料，下部采用普通钢筋焊接而成。规格应符合图A.1.2的规定。 不锈钢
普通钢 图A.1.1 金属标志（单位：mm ）图A.1.2 不锈钢标志（单位：mm ） A.2 平面控制点标石的埋设 A.2.1 建筑物顶上设置标石，标石应和建筑物顶面牢固连接。建筑物上各等平面控制点标石设置规格应符合图A.2.1-1、图A.2.1-2的规定。 图A.2.1-1 建筑物CP0平面控制点标石（单位：mm ） 96 图A.2.1-2 建筑物上CPI 、CPII 平面控制点标石（单位：mm ） A.2.2 CP0控制点标石埋设规格应符合图A.2.2的规定。 图A.2.2 CP0控制点标石埋设图（单位：mm ） 注：1－盖；2－土面；3－砖；4－素土；5－冻土；6－贫混凝土 A.2.3 二等导线/三角形网/GPS平面控制点标石埋设规格应符合图A.2.3的规定。 97
图A.2.3 二等导线/三角形网/GPS平面控制点点标石埋设图（单位：mm ） 注：1－盖；2－土面；3－砖；4－素土；5－冻土线；6－贫混凝土 A.2.4 三等导线/三角形网/GPS平面控制点标石埋设规格应符合图A.2.4规定。 图A.2.4 三等及以上导线/三角形网/GPS平面控制点点标石埋设图（单位：mm ） 注：1－盖；2－土面；3－砖；4－素土；5－冻土；6－贫混凝土
京沪高速铁路精密控制测量技术设计书 二○○六年十二月
目录 1.任务概况 (1) 2.作业依据 (1) 3.基本技术要求 (1) 4.B级GPS点测量 (3) 4.1点名及点号 (3) 4.2标石 (3) 4.2.1类型 (3) 4.2.2规格 (3) 4.2.3制作 (5) 4.2.4中心标志 (5) 4.3控制点布设要求 (5) 4.3.1选点 (5) 4.3.2埋石 (6) 4.3.3施测概略经纬度 (6) 4.3.4点之记 (6) 4.3.5拍照 (7) 4.4 GPS观测及内业数据处理 (7) 4.4.1坐标基准 (7) 4.4.2时间 (7) 4.4.3 GPS B级网技术、精度指标 (7) 4.4.4设站 (8) 4.5大地点联测 (9) 4.6内业数据处理 (9) 4.7上交资料清单 (10) 5.二等水准测量 (12) 5.1水准线路布设 (12) 5.2 水准点选点 (12) 5.3 水准点编号 (13) 5.4水准点标石及点之记 (13) 5.5水准测量 (17) 5.6 联测 (19) 5.7计算 (19) 5.8 上交成果 (20) 6.项目质量管理 (20) 附录1：B级GPS点之记的绘制 (21) 附录2：B级GPS观测手簿 (23)
京沪高速铁路精密控制测量技术设计书 京沪高速铁路精密控制测量技术设计书 1.任务概况 根据部工管中心《关于保证无碴轨道控制测量精度的通知》及院生产安排，对京沪高速铁路徐州至上海段（DK665+100～DK1309+150），正线长度646.207km。的线路，施测基础平面控制网（B级GPS平面控制网）、线下施工控制测量（C级GPS平面控制网、既有四等GPS网联测）及二等水准高程控制网。制定本技术设计书。 2.作业依据 《客运专线无碴轨道铁路工程测量技术暂行规定》； GB/T18314-2001《全球定位系统（GPS）测量规范》; BT10054-97《全球定位系统（GPS）铁路测量规程》; GB12879-91《国家一、二等水准测量规范》； CH1002-95《测绘产品检查验收规定》; CH1003-95《测绘产品质量评定标准》; 本《技术设计书》。 3.基本技术要求 平面坐标系采用30分带宽的投影，采用WGS-84椭球参数，保证投影长度变形值不大于10mm/km。中央子午线见表： 第1页
高速铁路控制测量方法及精度优化措施研究 摘要：近年来，我国的交通行业有了很大进展，高速铁路工程建设越来越多。 基于高速铁路项目施工中精密工程测量的特殊性及复杂性，将三维数字测量技术 应用其中尤为重要，但我国三维数字测量技术相对还不够成熟。文章通过高速铁 路精密工程控制测量精度进行分析研究，并提出相关的优化措施与参考建议，为 日后相关工作的进一步开展奠定坚实基础。 关键词：高速铁路；控制测量；问题 引言 铁路不仅属于一种重要的交通方式，而且还与一个国家的经济发展有着极为 紧密的关系。近几年，随着我国社会经济的蓬勃发展，我国铁路建设也步入了一 定的发展阶段，特别是高速铁路成功建设与通行，更是促使我国交通运输进入了 世界先进发展之列。高速铁路的一大主要特点就是效率高、速度快，同一般铁路 不同，高速铁路对于基础控制测绘工作与轨道工程精度的要求更为严格。传统的 测量方法已经不能很好地满足当前时代的发展需求，而且之前的铁路控制网也存 在装点密度不足与精度低等诸多问题，所以，建立一套轨道铁路精密测量控制网 也就显得尤为关键。 1高速铁路控制测量方法 1.1选择适用的测量方法及技术 首先，可以采用三维可视测量分析法，对其桥梁承台进行三维测绘，并将图 像及影像进行保存，通过计算机及精度测绘软件对其测量数值进行核准。其次， 采用数字测量技术通过卫星定位对其地理“数据”、结构“数据”进行采集，并通过 其后测算得出最终结果。最后，可以将二者测量结果进行比对，对存在的差异性 进行汇总分析，其后得出最终精准数值。因此，在测量精度控制中其方法、技术 的采用尤为重要。方法技术的采用主要依照以下条件:1）项目工程的结构性及结 合性，通过对精密项目的掌握了解及影响因素排查，才能起到实质性测量精度控 制目的。2）测量技术的保障性与效果性，测量技术及相关仪器的效果保障尤为 重要，所以一定要对测量仪器、设备等进行有效维护，并对传统技术、滞后技术 进行相应创新，以保障测量技术、设备仪器的质量、效率性。综上所述，针对不 同精度工程应采取不同测量技术及方法应用。 1.2在控制加密测量中的应用 通常情况下，高速铁路工程控制点需要设置在高速线路中线两侧，而在实际 施工中控制点极易被破坏，且工程测量精度要求比较严格，相关人员需要做好控 制点加密工作。传统的控制测量方法需要控制点之间通视，需要消耗大量的人力、时间，无法确保测量精度，而GPS静态测量技术无需点与点之间通视，但需要先 进行外业测量再处理内业数据，无法及时获取定位结果，测量效率相对较低。GPS-RTK技术的测量效率、测量精度相对较高，满足了各项高速铁路工程对精度 的要求，适用于高速铁路工程中的控制加密测量工作。 1.3基于相对测量原理的矢矩法 当轨道平顺性和轨道几何参数较好时，既有线控制网测量一般采用相对测量 的方法进行调整优化。与卫星定位测量绝对坐标相比，基于相对测量原理的矢矩 法更加方便快捷，便于实际施工作业时灵活运用。相对测量控制桩测量包括测量 控制桩到基准轨的支距(横向偏距)和高差(垂向偏距)，确定轨道相对于控制桩的相 对坐标，建立相对坐标网。控制桩的位置可以灵活设置，无需绝对坐标。测量时，
高速铁路精密工程测量问题研究田文斌 发表时间：2019-09-04T09:54:44.790Z 来源：《防护工程》2019年12期作者：田文斌胡泽金 [导读] 精密工程测量技术是工程测量的重要组成部分，已广泛地应用到高速铁路、大型水库等基础工程建设领域。 中国建筑土木建设有限公司北京 100000 摘要：轨道施工质量对高速铁路形势安全起到关键作用。高速铁路列车行驶速度250～350km/h，轨道必须具有非常高的平顺性和精确的几何线性参数、精度要求保持在毫米级范围内的特点，要求我们必须建立一套与之相适应的、能满足高速铁路勘测设计、施工建设和运营维护各个阶段要求且十分完整、高效、高精度的精密工程测量体系。高速铁路精密工程测量技术体系已成为高速铁路建设成套技术的一个重要组成部分，在高速铁路勘测设计、施工建设和运营维护中起到了决定性的作用。 关键词：高速铁路；精密工程；测量问题 引言 精密工程测量技术是工程测量的重要组成部分，已广泛地应用到高速铁路、大型水库等基础工程建设领域。为了确保高速铁路建设和运营安全、高效、顺利，必须要进行高速铁路的精密工程测量，因此对测量技术的准确性提出了更为严格的要求，必须建立一套高速铁路精密工程测量技术。我国高铁的安全运行验证了高速铁路精密工程测量技术的科学性、先进性、适用性和可靠性。 1高速铁路精密工程测量技术概述 高速铁路精密工程测量的主要目的是建立各级平面与高程控制网，在控制网的作用下，保证高速铁路工程能够按照设计线型进行施工，确保高速铁路轨道铺设精度，最终保证高速列车能够平稳安全运行。影响高速铁路轨道铺设精度的因素中，精密工程测量技术的可靠性是其中重要因素。在进行高速铁路轨道铺设时，必须重视两方面工作，一方面是要严格按照高速铁路工程设计线型进行施工，也就是说，在铺设高速铁路轨道时一定要确保轨道线型几何参数的精确度与可靠性；另一方面就是确保高速铁路轨道铺设的平顺性，要将轨道线型参数控制在合理范围内，一般要控制在毫米级范围内，才能确保高速铁路轨道铺设的平顺性。 2控制网布设 （1）CPⅠ。在布设过程中以B级静态测量方式进行，一般在设计中，网点的测量距离为50~100km，完成连续测量的基准网点设置后，需要按照每3~4km的距离再布设一个单点，即使是布设作业难度较大的地段，布设点之间的距离不能小于1km。在特大桥梁与特长隧道布设过程中，要根据具体情况适当增加CPⅠ控制点，并且要确保相邻布设点间有良好的透视性，各个透视点间有一个相邻的透视方向，实现三网合一的目标。在处理转换关系简化问题时，要充分考虑CPⅠ控制网联测控制点至少为三个国家或者城市控制点。CPⅠ控制网大多应用在工程勘测、工程施工以及工程运维中坐标基准勘测过程中，是确保坐标基准准确性的重要技术。 （2）CPⅡ。主要应用在工程勘测与工程施工过程中，CPⅡ的主要作用是为工程勘测与工程施工提供基准，通常在布设过程中，需要使用全站仪与C级GPS静态控制测量相结合的方式完成布设工作。一般在布设CPⅡ控制点时，需要注意两个控制点的测量距离在800~1000m之间。另外，还要注意的是在布设难度较大的地段进行布设作业时，要保证控制点的距离不能小于600m。通常CPⅡ控制网的布设点要根据线路走向进行设置，在线路中线与布设点之间的距离要在50~100m之间。在CPⅡ控制网布设过程中，要对布设点的位置进行严格考察与设置，确保布设点位置符合相关测量要求。 （3）CPⅢ。CPⅢ的主要作用是为高速铁路轨道铺设以及高速铁路运维提供有效的良好的控制基准，CPⅢ是在CPⅡ的基础上发展而来的。在具体设置过程中，采用沿着高速铁路线路两侧布设五等导线测量的方式完成布设作业。高程控制多用三等水准，将控制点嵌入到墙体侧面的点位内，要注意确保控制点的点位与高程位置都要比高速铁路轨道标记的螺栓前缘上侧高。 3水准网的稳定性控制 已经建成高铁的运营复测数据分析表明，许多地段存在着较为严重的沉降情况，甚至导致了铁路限速，在这些地区，如果没有稳定的控制点，控制网复测往往会出现控制基准稳定性无法判定的情况。为了在这些区段进行变形监测，必须要从可靠的稳定控制点(国家基岩点)引出，监测工作往往费时、费力。《客运专线无砟轨道铁路工程测量暂行规定》中没有对铁路高程控制网中深埋及基岩点进行要求。在京津城际、京沪高速铁路实施过程中，由于沿线地质条件非常复杂，存在多个不均匀沉降漏斗区，有些地方地表沉降非常严重，因此采用了深埋水准基点的控制方式。多次复测证明，相对于地面控制标石，深埋点具有显著的抗沉降性，可为铁路的运营、维护、监测提供长效的高程基准支持。因此，《高速铁路工程测量规范》对深埋标石做了如下的要求：在地表沉降不均与及地质不良地区，宜按每10km设置一个深埋水准点，每50km设置一个基岩水准点。基岩水准点和深埋水准点应尽量利用国家或其他测绘单位埋设的稳定基岩水准点和深埋水准点。因此，在地表沉降不均匀与及地质不良地区，基岩水准点应当作为线路水准基点的高一级控制点，每50km设置一个。深埋水准点是线路水准基点的同级控制点，但其较之一般水准点抗沉降性好，在控制网复测过程可作为区段稳定性判断的重要依据。深埋水准点可以选择稳定的老旧建筑基础、大型桥台基础等替代；也可以选择国家或其他测绘单位埋设的基岩、水准点作为深埋控制桩(不兼容的情况下可不采用原国家控制成果，仅作为本条线路的深埋控制)。 4长大隧道贯通后水准控制网处理 在跨越大江大河及长大隧道时，水准采用绕行观测或者跨河观测的方式，桥梁铺架施工完成或隧道贯通后，对水准测量而言，新的贯通条件产生了，路线会大大缩短，在一定范围内的闭合精度也会大大提高。以某山区铁路隧道高程控制为例：设计隧道长度约10km，受地形及交通条件影响，水准绕行路线达到100km。按照二等水准的观测方法实施，隧道贯通前符合路线闭合差限差为40.0mm；贯通后限差为12.6mm，精测网高程在隧道贯通后可能会产生断高。若前期未做任何附加考虑，甚至在隧道贯通测量之前进行了隧道段的精密测量，将会给后期施工造成较大的影响。因此，在此类特殊的施工条件下，必须对工点的精密测量进行专项设计。 (1)根据水准绕行设计观测成果计算隧道两端高程控制点间闭合差。 (2)根据斜井闭合条件、贯通路线及水准限差估算贯通后两端高程控制点间闭合差；每公里水准测量的全中误差按下式计算。
高速铁路工程测量有关技术问题 发表时间：2019-02-25T14:32:46.607Z 来源：《防护工程》2018年第32期作者：鲁军[导读] 工作人员才会具有高度责任心的工作态度，并且能够认真完成自己的工程测量任务，进而促进我国高铁工程事业的快速发展。摘要：交通运输业与国家经济的发展有很大的联系，在高速发展的今天，我国大力发展高铁建设，国家对高速铁路工程测量的要求也不断提高，对高速铁路测量中应用到的技术要求也越来越高。一般情况下，传统的测量技术都存在一些不足，甚至跟不上时代发展得脚步，因 此，这就需要将先进的测量技术应用到高速铁路工程测量中。我国的高速铁路工程测量技术在不断提高，以适应我国高速铁路建设的发展，只有保证了工程测量的精度要求，才能够很好的满足高速铁路发展需求。关键词：高速铁路；工程测量；技术问题 1、高速铁路测量技术概述 1.1工程测量的作用及方式 铁路工程测量的主要目的是为铁路工程的设计、施工、运营管理以及养护等工作提供有效的测量数据支持。根据测量方式进行划分，可分为高程控制网测量、平面控制网测量两种类型。铁路工程测量中，最为常用的测量方式便是平面控制网测量。 1.2要求解析 铁路工程测量中运用平面控制网测量方式时，主要是按照逐级控制、分级布网原则来进行实际测量。平面控制网测量的具体步骤包括六个方面。第一，框架控制网。采取卫星定位测量技术构建而成的三维控制网，是铁路全段的坐标起算基准。第二，基础平面控制网。主要通过采取卫星定位测量技术，为铁路工程勘测设计、施工、运营管理与养护提供准确的坐标基准。第三，线路平面控制网。其主要作用是为铁路勘测、施工提供准确的控制基准。第四，轨道控制网。其主要作用是为轨道铺设、铁路工程的运营维护提供准确的控制基准。第五，施工测量。主要为铁路工程的施工提供可靠的测量数据，包括桥梁控制网、施工控制网加密、隧道控制网、施工放样、线路中线贯通、建筑物变形以及竣工测量等。第六，运营管理及维护。主要为铁路工程的运营管理及维护提供可靠的测量数据，包括构筑物变形测量、各级控制网的复测、轨道几何状态测量以及沉降地段变形测量等。 2、高速铁路工程测量技术存在问题2.1测量仪器导致的质量问题 在实际铁路工程测量中，测量仪器的质量问题以及使用不当是导致工程测量数据不准确的一个重要因素，主要表现在：①测量仪器相对落后，达不到当前工程测量的标准要求。在一些工程施工中，为了节省成本，不能及时的换新的仪器，还在使用比较老式的测量仪器，这样难保证测量精度；②测量人员在使用测量仪器进行工程测量时，往往凭借自己的经验对工程测量，没能够按照相关的规范来使用仪器，这很可能使测量的数据与实际不符，最终导致铁路工程出现质量问题；③没能按照相关的规定来管理仪器，造成仪器失真。而对于工程测量仪器来说，其管理及保养都需要专业人员来进行，不能让其他人员随意使用或放置，以防仪器失去精度。 2.2未能控制好测量质量 对于高速铁路工程质量监控来说，它既涉及到铁路工程的质量问题，又涉及到人们的生命和财产安全问题，不仅需要相关部门的监察，更加需要政府的职能监督。政府及社会监理要和相关部门协同进行工程验收，高铁质量重中之重不可忽视。然而，许多工程监理没能担负起应尽的责任，没有按照监理要求对工程质量进行评估。其次有一些监理人员未使得当的测量仪器进行工程监理，这会很大程度上影响监理质量。 2.3工程测量产生误差 2.3.1GPS测量误差 （1）与控制段相关的误差，包括星历误差和卫星时钟误差，指的是在卫星传播过程中导航电文的参数值产生误差。（2）与接收机有关的误差，一般是接收机噪声引起的误差。（3）与卫星信号有关的误差，指信号受到接收机和卫星之间的传播介质的影响而造成的误差。 2.3.2CPⅢ控制测量误差 CPⅢ控制网测量方式是采用后方交会全站仪自由设站的形式。误差来源主要是：（1）由观测值误差产生的自由设站点误差，主要原因是出现了方向观测误差；（2）两相邻测站在平面位置和高程产生的相对误差；（3）全站仪测量轨道各点的误差。 3、高速铁路工程测量技术的主要内容和要求3.1检查工作 为了可以做好测量放线工作，提高施工质量，开工前的放线测量工作必须要严谨且精准，只有检测以及检查合格之后，才可以开始后续测量工作。具体检测内容如下：在开展测量放线工作之前，需要检测使用仪器的精准度以及破损程度；仪器安置完成以后，需要对三脚架的牢固性以及架腿伸缩的灵活性进行检测；对各种脚螺旋、对光螺旋以及微调螺旋和制动螺旋的有效性予以精确检测；对读数显微镜和望远镜呈现的清晰程度予以精确检测；检测仪器竖轴与照准部水准管轴、仪器横轴与十字丝、横轴与视准轴、仪器竖轴与横轴的垂直情况。 3.2重复测量水准点和导线点坐标项目部在开展施工之前，需要复测设计单位以及业主提供的控制点，复测的时候需要采用同精度等级的测量标准，复测内容主要包括水准点和导线，通过复测可以对设计单位以及业主所提供材料与桩位的精读、准确度的吻合程度、交桩点位的精确度进行检测。复测结果若是与设计单位提供的资料存在较大的差异，则需要二次复测。如果二次复测结果依旧与设计单位提供的资料不相符，则需要与相关单位进行沟通，联合分析该问题，并予以有效且合理的解决。 3.3高速铁路精密工程测量平面控制

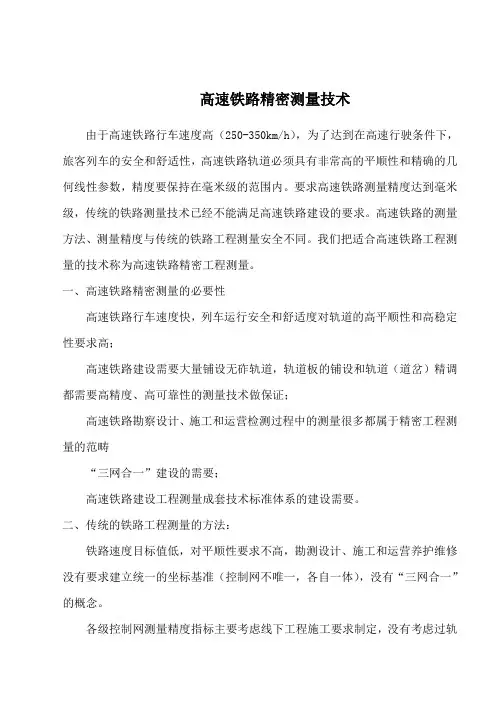

高速铁路精密测量技术 由于高速铁路行车速度高（250-350km/h），为了达到在高速行驶条件下，旅客列车的安全和舒适性，高速铁路轨道必须具有非常高的平顺性和精确的几何线性参数，精度要保持在毫米级的范围内。要求高速铁路测量精度达到毫米级，传统的铁路测量技术已经不能满足高速铁路建设的要求。高速铁路的测量方法、测量精度与传统的铁路工程测量安全不同。我们把适合高速铁路工程测量的技术称为高速铁路精密工程测量。 一、高速铁路精密测量的必要性 高速铁路行车速度快，列车运行安全和舒适度对轨道的高平顺性和高稳定性要求高； 高速铁路建设需要大量铺设无砟轨道，轨道板的铺设和轨道（道岔）精调都需要高精度、高可靠性的测量技术做保证； 高速铁路勘察设计、施工和运营检测过程中的测量很多都属于精密工程测量的范畴 “三网合一”建设的需要； 高速铁路建设工程测量成套技术标准体系的建设需要。 二、传统的铁路工程测量的方法： 铁路速度目标值低，对平顺性要求不高，勘测设计、施工和运营养护维修没有要求建立统一的坐标基准（控制网不唯一，各自一体），没有“三网合一”的概念。 各级控制网测量精度指标主要考虑线下工程施工要求制定，没有考虑过轨
