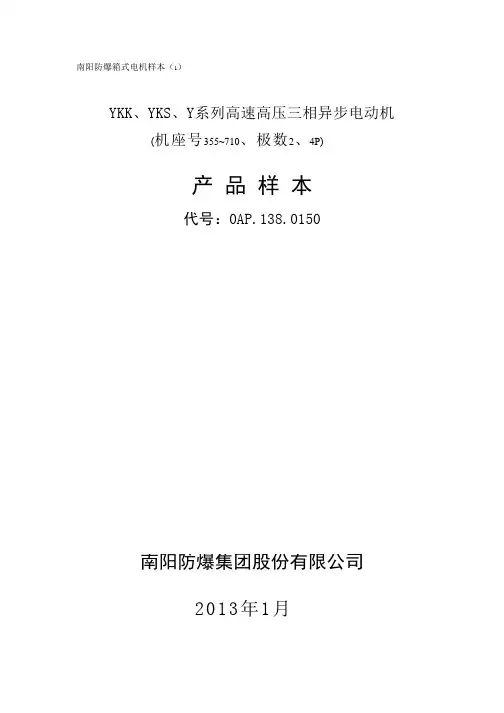

南阳防爆箱式电机样本（1）
YKK、YKS、Y系列高速高压三相异步电动机(机座号355~710、极数2、4P)
产品样本
代号：0AP.138.0150
南阳防爆集团股份有限公司
2013年1月
尊敬的顾客：首先，感谢您关心和支持我公司的电动机产品，在您采购选用电动机之前，请您先仔细阅读《产品样本》，它会告诉您电动机产品的基本常识和如何选取您所需要的电动机，以便准确采购，使其更好地为您服务。
1 概述
YKK、Y、YKS 系列高速高压三相异步电动机（机座号355～710、极数2、
4P）（以下简称为电动机），是结合本公司长期稳定的高压三相异步电动机系列的设计制造经验而开发的新一代产品，是Y 系列的升级换代产品，是本公司在各个领域为您提供最合适的高品质、高性价比的电动机。
该系列电动机高效、节能、环保，具有中心高更低、功率更大、效率更高、噪声更低，运行安全可靠、使用维护方便等特点。适用于驱动各种通风机、压缩机、水泵、破碎机、切削机械、运输机械、通用机械机其它机械设备，在矿山、钢铁、机械、石油、化工、电站等各种工况企业中作原动力用。无论户内、户外，高原性气候或湿热型气候，该系列高压三相异步电动机总能提供超越卓群的驱动力，得到了用户的信赖和推崇。
2 优势、特点
2.1 结构紧凑、型谱高、机座号低
所有用户都希望其驱动系统能可靠运行，在有限的空间中输出功率更大，南阳防爆集团股份有限公司多年以来，通过降低电动机中心高与国外技术接轨，专注于实现电动机更小的尺寸、结构紧凑、更高的性能和可靠性，并获得了成功。
从型谱对比看，同功率的升级换代产品比原系列中心高降低1~2个机座号，如YKS710-2、4P6KV电动机最大容量可以到达8000KW，详细型谱见附件1。
2.2 高效、节能
该系列高压电动机以其完善的设计、制造实现了高效节能的目标，效率符合“节能产品惠民工程”高效电机推广和国家高压电动机能效 2 级要求。以YKS710-4 7100KW 10KV 电动机为例：现系列效率97.2%，GB13957-2008 规定原系列96.5%，用现系列该台电动机年减少电能消耗：(7100/0.965-7100/0.972) ×24×365=46.42万度，以每度电0.8元计算，节约金额46.42×0.8=37万元，节能效果显著，大幅度降低电动机运行成本。
2.3 低噪声、环保
南阳防爆集团和用户一起，为建设绿色地球家园，引领电机发展潮流，开展了低噪音电机的系列研制与开发，2012年与南车集团时代新材料股份有限公司合作完成了箱式电机减振降噪技术研究，并取得成功。目前南阳防爆集团箱式电机全系列噪声可以达到低噪声水平，满足用户对噪声的特殊要求（协议中要体现）。
2.4 成果专利
该系列电动机获南阳市科技成果奖1项，获实用新型专利5项，如下：2.4.1 市科技成果奖，YKK、YKS355-710系列高速高压三相异步电动机。
2.4.2 实用新型专利：
名称专利号
定子绕组槽锲的固定结构一种端环与导条连接结构一种电机转子通风槽板结构电机加热器机构201220655129.2 201220630474.0 201220645808.1 201220648515.9 201220647741.5
高防护等级的箱式电机
3 型号说明
电动机型号意义：
Y KK（S）630 - 4 W
三相异步电动机特殊环境代号（户外）
极数（4极）
空-空（水）冷却
4 安装方式
轴中心高（630mm）
标准电机的安装方式IMB3，也可根据用户要求提供其它安装方式，如IMV1 等。
5 冷却方式及防护等级
电动机冷却方式及防护等级见下表。
系列YKK
型式冷却方式
IC611
防护等级冷却结构
空空冷却封闭式IP44、IP54、IP55电动机顶部带空空冷却器
带通风顶罩或不带顶罩在机
座侧板开窗口两种形式Y 开启式IC01 IP23
YKS 空水冷却封闭式IC81W IP44、IP54、IP55电动机顶部带空水冷却器
6 基本选型
□使用环境：户内，户外(有棚、无棚)，环境温度，海拔高度等；
□防护等级：IP54，IP55，IP23；
□被驱动设备的机械特性及转动惯量；
□电动机与被驱动设备的连接方式；
□启动方式，启动频次以及启动电压降等；
□工作制：S1或其它；
□温升考核：130（B）级，155（F）级；
□电动机旋转方向：顺时针，逆时针；
□接线盒位置，左侧，右侧；
□环境温度及海拔高度对电动机输出功率的影响：
海拔高度
环境温度
1000m 1500m 2000m 2500m 3000m
40℃45℃50℃55℃100%
96%
91%
86%
96%
92%
87%
82%
93%
88%
83%
77%
89%
84%
79%
/
85%
80%
74%
/
注：表中百分数是电动机输出功率占额定功率的百分比。
7、使用条件
额定电压：额定频率：6kV或10kV±5% 50Hz±3%
环境空气温度： -5℃～+40℃
海拔高度：工作制：不超过1000mm 连续工作制S1
环境条件：户内、户外（W）、户外防中等腐蚀（WF1）、户外防强腐蚀（WF2）、户内防中等腐蚀（F1）、户内防强腐蚀（F2）、湿热带（TH）、干热带（TA）、户外湿热带（THW）、户外干热带（TAW）。
注意：对环境空气温度、海拔、电源电压及频率如有特殊要求，请在订货时提出。
8 质量保证
公司视产品质量为企业的生命。先后取得ISO9001、ISO10012、OHS18000、ISO14001管理体系认证。
拥有国际先进的软件，实现了虚拟样机设计开发。将设计-工程分析-模拟装配-失效模式分析等各个环节组成一个完整的产品开发体系。
拥有国内最先进的工艺装备和质量检测装备。按照质量计划和质量控制加工、制造和检测每一个零部件。对产品进行最终检验和性能测试。
按照公司质量保证声明，做好产品销售每个环节的服务。
9 订货指南
订货时请注明电动机的型号、额定电压、额定功率、频率、极数、安装型式、冷却方式、防护等级、旋转方向、使用环境、海拔高度等。示例如下：型号： YKS710-4
额定电压： 10kV
额定功率： 7100kW
额定频率： 50Hz
极数：4极
安装型式： IMB3
冷却方式： IC81W
防护等级： IP54
旋转方向：顺时针（轴伸端视之）
使用环境：户外（W）
海波高度：＜1000m
如有特殊要求，双方签订协议后，还可提供各种特殊规格电动机（如不同电压、不同频率、双轴伸、接线盒位置、噪声要求、不同环境条件、干湿热带型等）。
用以传动鼓风机、磨煤机、轧钢机、卷扬机、皮带机的电动机在订货时提供有关技术资料，并要签订技术协议，作为电机特殊设计的依据，以确保电机的
可靠运行。
该系列电动机也可制成变频电动机，变频范围5~60Hz，功率等级、外形尺寸等另行通知。
随着产品技术水平的进步和国内外相关标准的修订，样本中技术参数如有变动，恕不另行通知，订货后请向我公司索取外形安装尺寸及技术数据，最终以提供资料数据为准。
附件1 电动机型谱
附件2 技术数据表
附件3 安装尺寸表
附件1 电动机型谱
极数2P
YKS
6KV 10KV 10KV 6KV 4P
型号电压
YKK
6KV
355
400
450
500
560
630
710
800
900
1000
1120
1250
1400
1600
1800
-
YKK YKS YKK YKS YKK YKS
6KV 10KV 10KV 400
450
500
560
630
710
800
900
-
-
-
-
-
-
-
-
315
355
400
450
500
560
630
710
800
900
355
400
450
500
560
630
710
800
900
- -
- -
355 400 450 500 560 630
- -
- -
400 450
450 500
500 560
560 630
400
450
500
560
630
500
560
630
710
800
900 1000 630 710
1120 710 800 1000 710
1250 800 900 1000
1400 900 1000 1120
1600 1000 1120 1250
1800 1120 1250 1400
2000 1250 1400 1600
1120 800 1000
1250 900 1120
1400 1000 1250
1600 1120 1400
1800 1250 1600
2000 1400 1800
2240 1600 2000
2500 1800 2240
2800 2000 2500
3150 2240 2800
3550 2500 3150
4000 2800 3550
4500 3150 4000
5000 3550 4500
5600 4000 5000
6300 4500 5600
7100 5000 6300
8000 5600 7100 - 1400 1600 1800
2000
2240
2500
-
2240 1600 1800 2000
2500 1800 2000 2240
2800 2000 2240 2500
3150 2240 2500 2800
3550 2500 2800 3150
4000 2800 3150 3550
4500 3150 3550 4000
2800
3150
3550
4000
4500
5000
5600
-
5000 3550 4000 -
5600 4000 4500 4500
6300 4500 5000 5000
7100 5000 5600 5600
710
8000 - - 6300 6300
- - 7100 - - - - 注：Y 系列型谱同YKS 系列型谱。
南阳防爆箱式电机样本（1） YKK、YKS、Y系列高速高压三相异步电动机(机座号355~710、极数2、4P) 产品样本 代号：0AP.138.0150 南阳防爆集团股份有限公司 2013年1月
尊敬的顾客：首先，感谢您关心和支持我公司的电动机产品，在您采购选用电动机之前，请您先仔细阅读《产品样本》，它会告诉您电动机产品的基本常识和如何选取您所需要的电动机，以便准确采购，使其更好地为您服务。 1 概述 YKK、Y、YKS 系列高速高压三相异步电动机（机座号355～710、极数2、 4P）（以下简称为电动机），是结合本公司长期稳定的高压三相异步电动机系列的设计制造经验而开发的新一代产品，是Y 系列的升级换代产品，是本公司在各个领域为您提供最合适的高品质、高性价比的电动机。 该系列电动机高效、节能、环保，具有中心高更低、功率更大、效率更高、噪声更低，运行安全可靠、使用维护方便等特点。适用于驱动各种通风机、压缩机、水泵、破碎机、切削机械、运输机械、通用机械机其它机械设备，在矿山、钢铁、机械、石油、化工、电站等各种工况企业中作原动力用。无论户内、户外，高原性气候或湿热型气候，该系列高压三相异步电动机总能提供超越卓群的驱动力，得到了用户的信赖和推崇。 2 优势、特点 2.1 结构紧凑、型谱高、机座号低 所有用户都希望其驱动系统能可靠运行，在有限的空间中输出功率更大，南阳防爆集团股份有限公司多年以来，通过降低电动机中心高与国外技术接轨，专注于实现电动机更小的尺寸、结构紧凑、更高的性能和可靠性，并获得了成功。 从型谱对比看，同功率的升级换代产品比原系列中心高降低1~2个机座号，如YKS710-2、4P6KV电动机最大容量可以到达8000KW，详细型谱见附件1。 2.2 高效、节能 该系列高压电动机以其完善的设计、制造实现了高效节能的目标，效率符合“节能产品惠民工程”高效电机推广和国家高压电动机能效 2 级要求。以YKS710-4 7100KW 10KV 电动机为例：现系列效率97.2%，GB13957-2008 规定原系列96.5%，用现系列该台电动机年减少电能消耗：(7100/0.965-7100/0.972) ×24×365=46.42万度，以每度电0.8元计算，节约金额46.42×0.8=37万元，节能效果显著，大幅度降低电动机运行成本。 2.3 低噪声、环保
YFB系列粉尘防爆三相异步电动机 1 概述 YFB系列粉尘防爆型三相异步电动机为全封闭自扇冷鼠笼式三相异步电动机，是我公司开发研制的防爆新系列产品，该系列电动机具有体积小、重量轻、运行可靠、外形美观、效率高、节能、温升裕度大、噪声低、振动小、起动转矩大、性能优良、防爆结构先进、合理、使用安全可靠等优点。 该系列电动机的功率等级、安装尺寸符合国际电工委员会（IEC）标准，其对应关系基本与德国DIN42673标准机同，有利于出口机械设备的配套和引进设备的备品备件。 该系列电动机符合国家标准GB12476.1—90《爆炸性粉尘环境用防爆电气设备》的规定。电动机制成限制粉尘进入电机外壳内部，并限制外壳表面温度，而适用于在标准规定环境条件下使用外壳防护式防爆电机。 粉尘防爆电机外壳按其限制粉尘进入电机外壳内部的能力分为尘密式和防尘式两类，外壳防护等级为IP6X和IP5X；其标导为DT和DP。 1 General Description Series YFB dust ignition protection three phase motors are manufactured as totally –enclosed, self-fan-cooled, squirrel-cage motors. The motors are new series explosion-protected products exploited and developed by our Group. The motors with squirrel-cage rotors have significant features such as small volume, light weight, reliable operation, beautiful shape, high efficiency, eneryg saving, large margin of safety in temperature rise, low noise, little vibriation, high starting torque, good performance, advanced explosion protected construction, reasonable design etc. The series motors; rating class and mounting dimensions meet the requirements of IEC Stardard, corresponding to DIN42673, these makes it easy to fit with the export equipment and spare parts for import equipment. The series motors comply with China National Standatd GB12376.1-9《Electrical Apparatus for Explosive Dust Atmosphere》. The motors are designed as protected enclosure which can prevent the dust from entering into the inside of the enclosure and limit the surface temperature of the enclosure, so the motors are suitable for using in the surrounding conditions that specified by standards. The enclosures for dust ignition-proof motors may be divided into “dust ignition protection and dust-tight ” according to the ability of enclosure preventing the dust from entering into it. The Marking is DP and DT，Degree of protection of enclosure is IP6X and IP5X. 粉尘防爆标志代表的意义： Desingation of the marks:
南阳防爆集团股份有限公司简介 南阳防爆集团股份有限公司位于河南省南阳市，始建于1970年，现为中国平安集团控股公司，企业占地34万平方米，注册资本3.3亿元，员工3000多人，企业技术人员700多人，其中外聘中国工程院院士1名，博士后科研工作站在站工作博士2人，拥有教授级高工、高级工程师职称31人，公司设有国内防爆电机行业唯一的国家认定企业技术中心，是中国最大的防爆电机科研生产基地、国家创新型试点企业，也是中国防爆电机行业协会理事长单位。 公司主要产品有高低压各类防爆电机、普通电机、电动/发电机、轻型发电机、防爆风机、防爆电器及监控仪表等，电机、发电机年生产能力1000万千瓦，功率范围为0.01千瓦~100000千瓦，注册商标为“CNE”牌。产品主要应用于石化、石油、煤矿、煤化、冶金、电力、化工、军工、核电、航天等十大领域。多项产品填补国内空白，达到国际先进水平，并替代进口，为我国防爆电机行业的发展，为我国石油、化工、煤炭等行业重大装备国产化与技术进步，做出了突出贡献。也得到各级政府的高度重视，2008年5月，温家宝总理亲临本公司考察指导工作，给予高度评价；2009年6月，公司董事长魏华钧作为中国贸易投资促进团成员，随同国家主席胡锦涛出访俄罗斯和克罗地亚两国，参加经贸合作论坛等活动。 公司也是中国机电产品出口基地，与美国GE公司、环球电气公司、澳大利亚CMG公司建立了稳固的技术与贸易合作关系，具有国际先进水平的NEMA和IEC高效电机出口美国、澳大利亚、新西兰等30 多个国家和地区，被中国机电产品进出口商会授予AAA最高信用等级荣誉。 近年来，公司连续实现跨越式发展，主要经济指标居全国同行业首位，2009年销售收入达16.5亿元，防爆电机国内市场占有率保持行业第一。 忠诚企业、德才兼备的优秀人才是企业最宝贵的资源。目前，公司以灵活的用人机制、良好的发展平台、有竞争力的薪酬待遇与温馨和谐的工作环境，为各类人才创造发展机会。真诚欢迎广大青年才俊与公司一起共同成长、共同创造美好的未来! 衷心感谢您的关注！热诚欢迎您的加盟！
防爆电机企业排名公司内部编号：（GOOD-TMMT-MMUT-UUPTY-UUYY-DTTI-
2017最新中国防爆电机企业排名防爆电机是一种可以在易燃易爆厂所使用的一种电机，运行时不产生电火花。防爆电机主要用于煤矿、石油天然气、石油化工和化学工业。此外，在纺织、冶金、城市煤气、交通、粮油加工、造纸、医药等部门也被广泛应用。防爆电机作为主要的动力设备，通常用于驱动泵、风机、压缩机和其他传动机械。 今天防爆云平台为大家介绍各大中国防爆网上公布的2017最新中国防爆电机企业排名。 NO1 卧龙电气南阳防爆集团股份有限公司 卧龙电气南阳防爆集团股份有限公司（以下简称为“南防集团”）位于河南省南阳市，是中国最大的防爆电机科研生产基地、国家机电产品出口基地、国家创新型企业、国家高新技术企业、中国电器工业协会防爆电机分会理事长单位，是全国模范劳动关系和谐企业、全国模范职工之家。现有6个全资、控股子公司，分布于南阳、上海、郴州三地。主要产品有高低压各类防爆电机、普通电机、电动/发电机、轻型发电机、防爆风机、防爆电器及监控仪表等，现有218个系列，2388个品种，96233个规格，年生产能力1000万千瓦，功率范围为0.12千瓦～100，000千瓦，注册商标为“CNE”牌。产品主要应用于石油、煤炭、化工、冶金、电力、军工、核电等领域。
NO2 佳木斯电机股份有限公司 佳木斯电机有限公司是我国防爆电机、起重及冶金电机、局部扇风机、屏蔽电机（电泵）的创始厂和主导厂。产品主要用于石油、化工、煤炭、冶金、交通、水利、电力、核能、航天、粮食、军工等领域。为我国人造飞船、卫星、火箭发射、核电站、核反应堆、葛洲坝、三峡、南极长城站以及军事工业等高科技领域提供了可靠的驱动力，作为我国特种电机的龙头企业，为国家经济建设和地方经济建设作出了突出贡献。 NO3 江苏锡安达防爆股份有限公司 江苏锡安达防爆股份有限公司地处经济繁荣的长江三角洲——无锡市惠山经济开发区，地理位置优越，交通便利。根据国家对防爆电气产品和特种设备的生产管理要求，公司生产的产品均已取得相应资质证书，为产品的生产、销售和使用提供了真实可靠的依据。公司倡导先进的企业文化，发扬“诚实、守信、创新”的锡安达精神，不断把科学的管理融入现代化企业制度中，公司采用最先进的无纸化生产管理系统，真正实现了信息化和工业化完全融合，把销售、设计、采购、生产、检验等过程全部通过电子平台运行，使公司的管理取得了前所未有的成效，在同行业中遥遥领先。公司拥有强大的技术研发团队，始终坚
YB2系列高压隔爆型三相异步电动机 (H355~560) 产品样本 代号：0AP.138.0109a 南阳防爆集团股份有限公司 2009年9月20日
目录 1.概述 (3) 2.型号说明 (4) 3.结构说明 (4) 4.使用条件 (5) 5.技术数据 (6) 6.结构及安装和外形尺寸 (6) 7.质量保证 (6) 8.订货指南 (6)
尊敬的顾客：首先，感谢您关心和支持我公司的电机产品，在您采购选用电机之前，请您先仔细阅读这本《产品样本》，它会告诉您电机产品的基本常识和如何选取您所需要的电机，以便准确采购，使其更好地为您服务。 1.概述 YB2系列高压隔爆型三相异步电动机是我公司在消化吸收德国西门子公司高压电动机制造技术的基础上，结合我公司长期稳定生产高压隔爆型三相异步电动机的设计制造经验而研制的最新产品，是我公司YB系列的更新换代的防爆电机基本系列。本系列电动机采用新技术、新材料、新工艺，选材考究、制造精良，具有体积小、重量轻、外形美观、功率大、效率高、噪声低、振动小、运行安全可靠、使用维护方便等特点。 本系列电动机的外壳防护和接线盒防护等级可选择为IP54 或IP55，冷却方式为IC411，安装方式为IMB3，也可根据用户要求制成不同的防护类型、冷却方式、安装方式。 本系列电动机符合GB755-2000《旋转电机定额和性能》、GB3836.1-2000《爆炸性气体环境用电气设备第1部分：通用要求》、GB3836.2-2000《爆炸性气体环境用电气设备第2部分：隔爆型“d”》的规定，制成隔爆型电动机，防爆标志为ExdI、Exd ⅡAT4、ExdⅡBT4、ExdⅡCT4，适用于具有爆炸性气体环境的1区、2区危险场所。作为原动机使用，可广泛应用在矿山、机械工业、石油化工工业、发电厂等工矿企业中，驱动各种通用机械：如压缩机、水泵、破碎机、切削机床、运输机械及其它机械设备。 ExdI适用于有甲烷或煤尘的煤矿井下非采掘工作面爆炸性气体环境。 ExdⅡAT4适用于工厂用Ⅱ类A级，温度组别为T1、T2、T3和T4组的爆炸性气体环境。 ExdⅡBT4适用于工厂用Ⅱ类B级，温度组别为T1、T2、T3和T4组的爆炸性气体环境。 ExdⅡCT4适用于工厂用Ⅱ类C级，温度组别为T1、T2、T3和T4组的爆炸性气体环境。 电动机可制成YB2-W户外型、YB2-TH户内湿热带型、YB2-THW户外湿热带型、YB2-TA 户内干热带型、YB2-TAW户外干热带型、YB2-T户内热带型、YB2-TW户外热带型及YB2-WF1
YBU、YBUS、YBUD系列掘进机用隔爆型三相异步电动机 产品样本 代号：0AP.138.0130a 南阳防爆集团股份有限公司二〇一一年十二月九日
目录 1、概述 (3) 2、标志、型号说明 (3) 3、结构说明 (4) 4、使用条件 (4) 5、技术数据 (5) 6、结构及安装和外形尺寸 (6) 7、订货指南 (13)
1、概述 掘进机用隔爆型三相异步电动机（以下简称为：电动机），是为驱动煤矿井下悬臂式掘进机截割部及其它类似机械的专用电动机。电动机具效率高、堵转转矩大、外形美观、安全可靠运行、寿命长，性能优良，安装使用维修方便等特点。 2、标志、型号说明 2.1电动机防爆标志代表的意义： 电动机防爆性能符合GB3836.1-2000《爆炸性气体环境用电气设备第1部分：通用要求》和GB3836.2-2000《爆炸性气体环境用电气设备第2部分：隔爆型“d”》的规定，制成隔爆型，防爆标志为ExdI，适用于煤矿存在甲烷混合物及煤尘爆炸危险的场所。 Ex d I 标志（防爆） 电气设备防爆型式（隔爆型）电气设备类别级别（Ⅱ类B级）2.2电动机型号代表的意义: 电动机型号分为YBU、YBUS、YBUD，其代表的意义如下： Y B U - 75 - 4 异步电动机极数 隔爆型功率（75kW） 掘进机用 Y B U S - 120 - 4 异步电动机极数 隔爆型功率（120kW）掘进机用 水冷 Y B U D - 220/160 - 4/8 （A） 异步电动机顺序号 隔爆型极数 掘进机用功率（220/160kW）多速
3、结构说明 3.1电动机应按GB 3836.2和MT 451的规定制成隔爆型，其防爆标志为ExdⅠ。 3.2 电动机的冷却方式：YBU系列为IC411；YBUS系列和YBUD系列为IC3W7。 3.3电动机防护等级为IP55。 3.4电动机主体外壳材质机座采用钢板制造，具有较高的抗冲击、碰撞能力，其余外壳零部件均采用不低于HT250的灰铸铁或钢板制成。对水冷电动机其冷却水道能承受≤3MPa的压力。 3.5电动机采用H级绝缘体系，进行特殊工艺处理，具有良好的电气、机械、防潮及热稳定性。 3.6电动机转子采用铸铝或铜条结构，转子铁心采用高导磁、低损耗优质电工硅钢片制成。采用高精度的动平衡设备，低不平衡质量确保电动机运转平稳、振动小、噪声低。 3.7接线盒：接线盒位置按电动机结构特点设置，位于电动机机座或端盖上，接线盒进线方式为橡套电缆。 3.8保护： 电动机按订货需要，可以带定子热保护元件或温控开关元件。 3.9轴承 电动机采用电机专用轴承，且轴承采用知名品牌。轴承结构可以设计有不停机注、排油装置，并可根据用户的要求，提供安装有轴承热保护元件或温控开关元件。 4、使用条件 4.1电动机使用环境条件 4.1.1环境空气温度随季节而变化，环境空气温度对空气冷却的电动机为-20～+40℃，对水冷却的电动机为0～+40℃。 4.1.2 海拔不超过1000m。 注:如电动机指定在海拔超过1000m或环境空气温度高于40℃或低于-20℃的条件下使用时，应按GB755的规定。 4.1.3 环境空气最大相对湿度不超过95%（当温度为+25℃时）。 4.1.4具有甲烷混合气体及煤尘爆炸危险的煤矿井下。 4.1.5水冷却电动机，冷却水进口处的冷却水温度应不超过30℃，冷却水工作压力应不超过3MPa，冷却水流量应不小于表1的规定。
南阳防爆集团电机基本知识 电动机基本知识南阳防爆集团股份有限公司2009年6月第1页共24页目录一、旋转电机的定义是什么？........................................................... ......................................... 3 二、旋转电机是如何分类的？........................................................... ......................................... 4 三、旋转电机的基本原理是什么？........................................................... ................................. 5 四、旋转电机设计时的模拟电路？........................................................... ................................. 8 五、旋转电机有哪些性能参数指标？........................................................... ............................. 9 六、电机制造常用标准有哪
些？........................................................... ................................... 11 七、电动机型号编制方法.................................. 13 八、电动机电压等级的选择............................................................... ....................................... 16 九、电机轴中心高............................................................... ....................................................... 16 十、电机绝缘等级............................................................... ....................................................... 17 十一、电机工作制............................................... 17 十二、防护型式IPXX ）.. (18) 十三、电机安装结构型式........... 19 十四、电机冷却方法............................................. 20 十五、湿热带、干热带环境用电动机采取的措施............................................................... ... 21 十六、防腐电机应采取的措施...............................................................

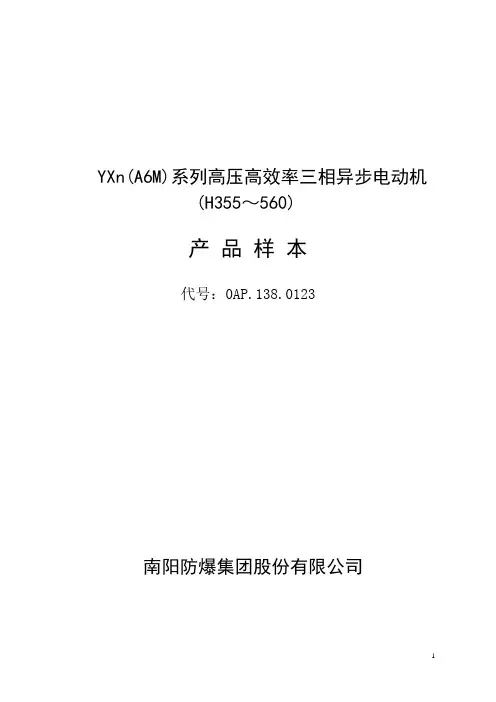

YXn(A6M)系列高压高效率三相异步电动机 (H355～560) 产品样本 代号：0AP.138.0123 南阳防爆集团股份有限公司
