YFB系列粉尘防爆三相异步电动机
1 概述
YFB系列粉尘防爆型三相异步电动机为全封闭自扇冷鼠笼式三相异步电动机，是我公司开发研制的防爆新系列产品，该系列电动机具有体积小、重量轻、运行可靠、外形美观、效率高、节能、温升裕度大、噪声低、振动小、起动转矩大、性能优良、防爆结构先进、合理、使用安全可靠等优点。
该系列电动机的功率等级、安装尺寸符合国际电工委员会（IEC）标准，其对应关系基本与德国DIN42673标准机同，有利于出口机械设备的配套和引进设备的备品备件。
该系列电动机符合国家标准GB12476.1—90《爆炸性粉尘环境用防爆电气设备》的规定。电动机制成限制粉尘进入电机外壳内部，并限制外壳表面温度，而适用于在标准规定环境条件下使用外壳防护式防爆电机。
粉尘防爆电机外壳按其限制粉尘进入电机外壳内部的能力分为尘密式和防尘式两类，外壳防护等级为IP6X和IP5X；其标导为DT和DP。
1 General Description
Series YFB dust ignition protection three phase motors are manufactured as totally –enclosed, self-fan-cooled, squirrel-cage motors.
The motors are new series explosion-protected products exploited and developed by our Group.
The motors with squirrel-cage rotors have significant features such as small volume, light weight, reliable operation, beautiful shape, high efficiency, eneryg saving, large margin of safety in temperature rise, low noise, little vibriation, high starting torque, good performance, advanced explosion protected construction, reasonable design etc.
The series motors; rating class and mounting dimensions meet the requirements of IEC Stardard, corresponding to DIN42673, these makes it easy to fit with the export equipment and spare parts for import equipment.
The series motors comply with China National Standatd GB12376.1-9《Electrical Apparatus for Explosive Dust Atmosphere》.
The motors are designed as protected enclosure which can prevent the dust from entering into the inside of the enclosure and limit the surface temperature of the enclosure, so the motors are suitable for using in the surrounding conditions that specified by standards.
The enclosures for dust ignition-proof motors may be divided into “dust ignition protection and dust-tight ” according to the ability of enclosure preventing the dust from entering into it. The Marking is DP and DT，Degree of protection of enclosure is IP6X and IP5X.
粉尘防爆标志代表的意义： Desingation of the marks:
2 结构
2.1定子
定子铁心采用经氧化处理的优质电工硅钢片，电磁线及绝缘采用聚酯亚胺漆包线及优质复合绝缘等，有绕组的定子铁芯经真空高压浸渍，使之成为一个完整的整体，并按照JB/Z294和GB2423.4进行试验，具有优良的电气、机械、防潮及热稳定性。
电动机的绝缘等级为F级，但温升限度按B级考核，温升裕度大、寿命长。
2.2转子
采用热套工艺将铸铝转子固定在轴上，经动平衡校验，电动机运行平稳、振动小。
2.3轴承及轴承室
轴承采用电机专用轴承，机座号63—132采用双面密封球轴承，轴伸端轴承室内装有波形弹簧片，以适度的弹力压靠轴承，非轴伸端轴承结构能防止轴向串动，减少电动机运行过程中的振动和噪声，机座号160及以上电机在轴承部位安装有注、排油装置，可不停机加注轴承润滑脂，且在机座号315及以上留有供安装测温仪表的空间，以便安装测温仪表，当轴承温升超过政党温度时，可及时发现或自动报警，以便采取有效措施。
2.4风扇、端罩
全系列风扇与轴采用键配合，运转可靠。
端罩为薄钢板结构，在防止一定大小的外物侵入的前提下得到最大的通风面积，从而使风路顺畅，外形美观，钢性好。防护等级为IP20。
2.5接线盒
接线盒位于电动机顶部，盒内有较大的空腔便于接线，进线方式分橡套电缆和钢管布线两种，用户有特殊要求时，可在订货时说明。接线盒内设有接线板或安装板，接线板上有六个接线端子，适用于电动机直接起动或Y-△起动，接线盒内设有接地螺栓，确保安全，接线盒内侧高有接线图，供接线时参与。政党供货280及以下为一个进线口，315—355为双进线口。
2 Construction
2.1 Stator
Stator core is made of high quality oxidized electrotechnical silicon steel plate. Electromagnetic wire is polyesterimide enamel wire, and the insulation is high quality complex insulation. The stator core with windings is i mpregnated with vacuum high pressure as an integral part, and tested according to JB/Z294 and GB2423.4, so its electrical and machnical performance, moisture resistance and thermal stability is well.
The motor insulation class is F but the assessment of temperature rise limitation
comply with class B, so the margin of temperature rise is large, and the insulation has
a long duration of life.
2.2 Rotors
The cast aluminium rotor is shrunk on the shaft and calibrated with dynamic equilibrium, so the motor can run smoothly with little vibration.
2.3 Bearing and bearing chambers
The motors are fitted with special bearings. For the motors of frame size 63~132, double-side sealed ball bearings are used and wave spring fitted within bearing chamber for shaft extension end pressing the bearing with appropriate elasticity. The structure of non-shaft extension end can prevent axial movement and reduce the noise and vibration during running.
For the frame size 160 and the above, the motors are provided with oil filling and draining devices, which can lubricate the bearings without stall. For the motors of frame size 315 and the above the bearing chamber leaves space for mounting temperature-measuring instrument, which can alarm when the bearing temperature rise exceeds the normal level.
2.4 Fan and end shield
For all series, fans and shafts are fitted with key and the running is reliable.
The end shield is fabricated with sheet steel. On a prereqisite to prevent from the entering of foreign objects of definite size, it will obtain the maximum ventilation area, forming adequate air path, External form is beautiful, the steel performance is well. The degree of protection is IP20.
2.5 Terminal box
The terminal box is located on the top of motor, it has larger empty chamber for connecting wires easily. The connections are divided into rubber cable and conduits entries. If users have special requirements, please indicate it when ordering. Provided with terminal-plate or mounting-plate in terminal box, there are six terminals on terminal-plate and are suitable for starting directly or star and delta starting. The earthing bolt is provided in terminal box to ensure safety and there is supplied with connection diagram in the terminal box for reference while connecting. The terminal box in normal shall supply with one inlet for the motors of frame size 280 and the less, double inlets for 315~355 motors.
3使用条件
3.1环境空气温度随季节而变化，但不超过40℃；环境空气最低温度为-15℃。
3.2海拔不超过1000m。
3.3额定频率：50Hz。
3.4额定电压：380V。
3.5定额：以连续工作制（S1）为基准的连续定额。
注：用户对频率、电压及使用环境条件等特殊要求时，请订货时注明。
3 Service Conditions
3.1 The ambient temperature will change according to the season but not exceeding 40℃.
3.2 Altitude up to 1000m
3.3 Rated Frequency:50Hz.
3.4 Rated Voltage : 380V
3.5 Rating: The continous rating based on duty type S1.
Note: If special requirements are needed for frequency, voltage and service conditions, please indicate it when placing orders.
4.电气性能见表1 4.For the electrical properties,see Table 1.
5安装结构型式及外形尺寸
5.1本系列电动机的安装方式符合GB997-81《电动结构及安装型式代号》及IEC34-7的规定。
有三种基本安装型式及九种派生安装型式，见表2。
B3型：机座带底脚，端盖无凸缘
B5型：机座不带底脚，端盖有凸缘
B35型：机座带底脚，端盖有凸缘
5 Mounting Arrangements & Overall Dimensions
5.1 The mounting arrangement conforms to the specifications in GB997-81Motor Construction and Mode of Mounting Arrangement and IEC Publication 34-7. For the three basic types of mounting and construction and 12 modified modes, see Table 2.
B3-Foot-mounted and foangeless
B5-Flange-mounted and footless
B35-Both foot and flange mounted
5.2电动机的安装及外型尺寸见表3。
5.2 For mounting and overall dimensions,see Table 3
6振动与噪声
6.1电动机在空载时测得的声功率级的噪声数值，应不超过表4选定的等级所规定的数值。噪声数值的容差为+3dB(A)。
6 Vibration and Noise
6.1 The noise value at A-Weighted sound-power level measured under non-load operation should not exceed those specified in Table 4. Its tolerance is +3dB(A).
6.2电动机在空载时测得的振动速度有效值不超过表5的规定。
6.2 The effective value of vibration speed measured under non-load operation should not exceed those specified in Table 5.
7订货须知
7.1订货时注明电动机的型号、功率、同步速转、电压、频率、安装结构形式、防爆等级、防护等级和接线盒进线方式。
例：5.5kW—2P,380V, 机座带底脚，端盖无凸缘、防爆等级为DIP DP T13、防护等级IP55、橡套电缆进线方式的电动机标注如下：
YFB132 S1 5.5kW 3000r/min 380V 50Hz B3 DIP DP T13 IP55橡套电缆
如需要户外（W）电动机且对噪声有特殊要求时，须在订货合同上注明。7.2如有特殊要求（如：双轴伸电动机、注排装置、温度监测装置等）请在合同上详细说明，并事先与制造厂联系。
7.3如订购机座号355两极电动机，还需注明电动机的旋转方向。如未注明则一律按顺时针方向（从轴伸端视之）供货。
7.4样本中的数据允许有变动，不另行通知，谢谢合作。
7 Ordering Requirements
7.1 When ordering, please specify the following items: frame size, output, synchronous speed, voltage, frequency, mounting arrangement, explosionproof marking, IP degree and kind of cable entry.
For instance, the motor with 5.5kW, 2 pole, 380V,foot-mounted and flangeless, explosionproof marking DIP DT T13, protection degree IP55, and rubber cable entry shall be expressed as follows:
YFB132 S1 5.5kW, 3000r/min, 380V, 50Hz, B3, DIP DT T13,IP55,rubber cable entry. Motors for outdoor use and with special noise level shall be expressed in the contract.
7.2 Speccial requirements (e. g. Double shaft extension ends, greasing attachment and temperature sensor etc)shall be stated in the contract and please contact the manufacturer in advance.
7.3 When ordering frame size 355—2P motors, please specify the rotation. Otherwise motors with clockwise rotation(seeing from shaft extension end )will be supplied.
7.4 The data in this catalogue may be subject to alteration without notice.
南阳防爆箱式电机样本（1） YKK、YKS、Y系列高速高压三相异步电动机(机座号355~710、极数2、4P) 产品样本 代号：0AP.138.0150 南阳防爆集团股份有限公司 2013年1月
尊敬的顾客：首先，感谢您关心和支持我公司的电动机产品，在您采购选用电动机之前，请您先仔细阅读《产品样本》，它会告诉您电动机产品的基本常识和如何选取您所需要的电动机，以便准确采购，使其更好地为您服务。 1 概述 YKK、Y、YKS 系列高速高压三相异步电动机（机座号355～710、极数2、 4P）（以下简称为电动机），是结合本公司长期稳定的高压三相异步电动机系列的设计制造经验而开发的新一代产品，是Y 系列的升级换代产品，是本公司在各个领域为您提供最合适的高品质、高性价比的电动机。 该系列电动机高效、节能、环保，具有中心高更低、功率更大、效率更高、噪声更低，运行安全可靠、使用维护方便等特点。适用于驱动各种通风机、压缩机、水泵、破碎机、切削机械、运输机械、通用机械机其它机械设备，在矿山、钢铁、机械、石油、化工、电站等各种工况企业中作原动力用。无论户内、户外，高原性气候或湿热型气候，该系列高压三相异步电动机总能提供超越卓群的驱动力，得到了用户的信赖和推崇。 2 优势、特点 2.1 结构紧凑、型谱高、机座号低 所有用户都希望其驱动系统能可靠运行，在有限的空间中输出功率更大，南阳防爆集团股份有限公司多年以来，通过降低电动机中心高与国外技术接轨，专注于实现电动机更小的尺寸、结构紧凑、更高的性能和可靠性，并获得了成功。 从型谱对比看，同功率的升级换代产品比原系列中心高降低1~2个机座号，如YKS710-2、4P6KV电动机最大容量可以到达8000KW，详细型谱见附件1。 2.2 高效、节能 该系列高压电动机以其完善的设计、制造实现了高效节能的目标，效率符合“节能产品惠民工程”高效电机推广和国家高压电动机能效 2 级要求。以YKS710-4 7100KW 10KV 电动机为例：现系列效率97.2%，GB13957-2008 规定原系列96.5%，用现系列该台电动机年减少电能消耗：(7100/0.965-7100/0.972) ×24×365=46.42万度，以每度电0.8元计算，节约金额46.42×0.8=37万元，节能效果显著，大幅度降低电动机运行成本。 2.3 低噪声、环保
防爆电气设备管理制度 为加强井下电气防爆以及电气保护管理，提高机电设备管理水平，严格落实电气设备的防爆性能和电气设备保护的安全评价，促进机电标准化工作稳步提升，保证井下电气设备安全运行，彻底杜绝井下设备失爆现象,杜绝因井下电气火花引起的瓦斯、煤尘爆炸事故，保障矿井安全生产。特制定本管理制度，望各单位遵照执行。 第一条建立防爆设备检查组和检查组成员 组长：刘景新 副组长：姜杰、丁峰 专职成员:梁龙、马闯 兼职成员：刘旭、卢永生、郭磊、任鹏辉、侯宪岩及各区队机电副队长和机电班长 第二条防爆设备检查组管理制度 1、井下电气设备防爆管理工作，由防爆设备检查组全面负责,集中统一管理,即防爆设备检查组应对全矿防爆电气设备和小型防爆电气设备的管理和安全运行负全面责任.区队兼职防爆检查员对所属责任区内的设备负有直接责任，防爆检查员对全矿设备负有监督管理责任。 2、防爆检查组应严格执行《煤矿安全规程》、《防爆电气设备标准汇编》、《机电设备完好标准》等有关规定，对防爆电气设备（包括小型防爆电气）的各项制度有检查、监督实施的权利和义务。 ３、对于因防爆检查组工作失误，不按期检查防爆性能和不负责任造成失爆或发生事故的，由分管机电副矿长负责追查责任，处罚其单位10000元，包保防爆检查员1000元。 第三条专职防爆检查员职责范围及要求： 1、分工负责管理井下的供电系统，对防爆设备和小型防爆电器，三大保护、高低压电缆线路（包括通讯、信号、照明及控制线路）、局扇风机闭锁及其他安全保护设施实行监督检查，对上述范围存在的隐患，影响安全的问题，有权停止使用，并监督整改，认真填写记录，送交有关单位，重大问题立即向领导汇报。 2、防爆检查组成员应对井下所有防爆设备分片包干，责任到人，在专责范围内与区队兼职防爆检查员密切合作。每周至少检查一次防爆性能，发现失爆或保护失灵等危及安全生产的情况，立即停止其运行，并向有关领导汇报。 3、监督检查分管单位的维护保养、定期测试、检查检修等制度落实执行情况，及时向机电部长汇报。
YF-ED-J5169 可按资料类型定义编号 防爆电气设备的类型及其 选型实用版 Management Of Personal, Equipment And Product Safety In Daily Work, So The Labor Process Can Be Carried Out Under Material Conditions And Work Order That Meet Safety Requirements. （示范文稿） 二零XX年XX月XX日
防爆电气设备的类型及其选型实 用版 提示：该安全管理文档适合使用于日常工作中人身安全、设备和产品安全，以及交通运输安全等方面的管理，使劳动过程在符合安全要求的物质条件和工作秩序下进行，防止伤亡事故、设备事故及各种灾害的发生。下载后可以对文件进行定制修改，请根据实际需要调整使用。 1．防爆电气设备分为哪几种类型? 防爆电气设备的新旧类型名称和标志如表 6—6所示。 在防爆电气设备外壳的明显处，需设置清 晰的永久性凸纹标志：“Ex”以示“防爆”。 小型电气设备及仪器仪表可采用标志牌铆接或 焊接在外壳上，也可采用凹纹标志。 铭牌必须包括下列主要内容：①铭牌的右 上方有明显的标志“Ex”；②防爆标志，并顺
序表明防爆型式、类别、级别、温度组别等标志；③防爆合格证编号(为保证安全指明在规定条件下使用者，需在编号之后加符号“x”，如具有抗低冲击能量的电气设备，在其合格证号栏标出XXXX—x)；④其他需要标出的特殊条件； ⑤有关防爆型式专用标准规定的附加标志；⑥产品出厂日期或产品编号。 2．隔爆型电气设备的防爆原理是什么? 具有隔爆外壳的电气设备称为隔爆型电气设备。它是以隔爆外壳所具有的耐爆性和不传爆性来防爆的。所谓耐爆性，就是外壳能承受壳内部爆炸性气体混合物燃烧和爆炸时所产生的很高压力。这种压力的大小与混合物的种类、浓度、初始压力、容器的容积大小和形状
电工作业防爆电气作业初培20150526试卷卷1 考核类型:电工作业防爆电气作业初培考试时长:120分钟试卷总分:100分 考生姓名:________准考证号:___________________成绩_________ 一、判断题共50题(每题1分，满分50分。将判断结果填入括号中。正确的填“正确”，错误的填“错误”) 1、在2区，如果外壳和其管道内部的环境远远低于爆炸下限，则可以不进行冲洗。（） 2、国家安全生产监督管理总局第30号令已于2010年5月24日公布，自2010年7月1日起施行。（） 3、爆炸性气体环境电缆布线0区电缆只允许敷设ia类本质安全电缆，并考虑保护和防雷措施。（） 4、各岗位专业人员，必须熟悉本岗位全部设备和系统，掌握构造原理、运行方式和特性。（） 5、制造厂规定的正压外壳最短冲洗时间应增加制造厂规定的管道单位体积最小附加冲洗时间除以管道容积所得的时间。（） 6、我国安全生产方针的思想核心是以人为本。（） 7、依据《安全生产法》，生产经营单位的从业人员享有紧急情况下的停止作业和紧急撤离权。（） 8、用人单位必须为劳动者提供符合国家规定的劳动安全卫生条件和必要的劳动防护用品，对从事有职业危害作业的劳动者应当定期进行健康检查。（）9、特种作业复审安全培训，主要培训专业理论基础知识、实际操作技能和有关新工艺、新技术、新装备等知识。（） 10、在医务人员未接替抢救以前，救护人不得放弃对触电人的现场急救。（） 11、心肺复苏法包括人工呼吸法与胸外按压法和俯卧压背法。（） 12、为使触电者与导电体迅速解脱，最好用两只手同时进行。（） 13、对带负载线路发生的火灾，灭火时应先停掉负载，再切断着火现场电线。（） 14、交流电压表和交流电流表所指示的数值都是有效值。（） 15、带电灭火应使用泡沫、干粉灭火器。（） 16、电流通过人体的局部肢体是没有危险的。（） 17、使触电者脱离电源的方法有：拉、切、挑、拽、垫。（） 18、电气设备产生的电弧、电火花是造成电气火灾、爆炸事故的原因之一。（） 19、触电后，经检查呼吸和心脏均已停止，由此可以判定触电人已经死亡。（） 20、混合系原始温度升高，则爆炸极限范围减小。（） 21、本质安全型电气设备的防爆标志为“d”。（） 22、户内敷设电缆时，与热力管道的净距离不应大于1m。（） 23、在有剧烈振动的地方用电设备线路，应采用铜芯绝缘软线或铜芯多股电缆。（） 24、可燃性粉尘环境导管布线的类型有金属导管和塑料导管。（） 25、防爆电气设备使用时，电压等级不得高于其标称电压等级，否则视为失爆。（） 26、在IT系统中，设计和安装人员应该设置绝缘电阻检测装置。（） 27、电气设备外壳接地是防治意外情况下带电的一种有效的安全技术措施。（） 28、我国标准规定工频安全电压有效值的限制为50V。（）
防爆电器设备选型要点 我国现行的关于爆炸环境电气设计和设备制造的标准有：GB50058-1992《爆炸和火灾危险环境电力装置设计规范》、GB3836.□-2000《爆炸性气体环境用电设备》和GB12476.□-2000《可燃性粉尘环境用电气设备》。经过比较，1992年的标准与2000年的标准略有差异。据资料介绍GB50058-1992《爆炸和火灾危险环境电力装置设计规范》正在修订中。 根据国标GB50058-1992《爆炸和火灾危险环境电力装置设计规范》，爆炸危险环境分为爆炸性气体环境和爆炸性粉尘环境。爆炸性气体环境按照释放源级别划分为0区、1区、2区；爆炸性粉尘环境按照粉尘混合物出现的频繁程度和持续时间划分为10区和11区。不同的环境对电气设备选型有不同的要求。 1.防爆危险区域划分 国标GB50058-1992根据爆炸性气体混合物出现的频繁程度和持续时间将危险场所划分如下：0区：连续出现或长期出现爆炸性气体混合物的环境。 1区：在正常运行时可能出现爆炸性气体混合物的环境。 2区：在正常运行时不可能出现爆炸性气体混合物的环境，或即使出现也仅是短时 间存在的爆炸性气体混合物的环境。 国标GB50058-1992根据爆炸性粉尘混合物出现的频繁程度和持续时间将危险场所划分如下：10区：连续出现或长期出现爆炸性粉尘环境。 11区：有时会将积留下的粉尘扬起而偶然出现爆炸性粉尘混合物的环境。 2.国标GB50058-1992防爆环境电气设备的选择的规定 爆炸性气体环境的电气设备选择见国标GB50058-1992第2.5.2 – 2.5.5条；爆炸 性粉尘环境的电气设备选择见国标GB50058-1992第3.4.2条，但由于该条规定的“DP”、“DT”标记已经被修改，因此还需要对照国标《可燃性粉尘环境用电气设备第1部分》GB12476.1-2000的“前言（5）”和“条文26标志”的规定选用电气设备。由于篇幅较长，本文未予原文引用。 还需要说明的是国标GB50058-1992与国标GB12476.1-2000一个是设计标准，一个是设备制造标准，是略有差异的，但是目前都属于有效标准。请设计者阅读中国电力出版社：《工业与民用配电设计手册》第三版第十一章第三节，表11-12、表11-13、表11-22、表11-25、表11-26、表11-28等内容进行分析比较。 2.1 爆炸性气体环境 需要按照爆炸性气体环境选择的电气设备有： 旋转电机类：鼠笼型感应电动机、绕线型感应电动机、同步电动机、直流电动机、电磁滑差离合器（无电刷）； 低压变压器类：变压器、电抗线圈、仪表用互感器；
YFB系列粉尘防爆三相异步电动机 1 概述 YFB系列粉尘防爆型三相异步电动机为全封闭自扇冷鼠笼式三相异步电动机，是我公司开发研制的防爆新系列产品，该系列电动机具有体积小、重量轻、运行可靠、外形美观、效率高、节能、温升裕度大、噪声低、振动小、起动转矩大、性能优良、防爆结构先进、合理、使用安全可靠等优点。 该系列电动机的功率等级、安装尺寸符合国际电工委员会（IEC）标准，其对应关系基本与德国DIN42673标准机同，有利于出口机械设备的配套和引进设备的备品备件。 该系列电动机符合国家标准GB12476.1—90《爆炸性粉尘环境用防爆电气设备》的规定。电动机制成限制粉尘进入电机外壳内部，并限制外壳表面温度，而适用于在标准规定环境条件下使用外壳防护式防爆电机。 粉尘防爆电机外壳按其限制粉尘进入电机外壳内部的能力分为尘密式和防尘式两类，外壳防护等级为IP6X和IP5X；其标导为DT和DP。 1 General Description Series YFB dust ignition protection three phase motors are manufactured as totally –enclosed, self-fan-cooled, squirrel-cage motors. The motors are new series explosion-protected products exploited and developed by our Group. The motors with squirrel-cage rotors have significant features such as small volume, light weight, reliable operation, beautiful shape, high efficiency, eneryg saving, large margin of safety in temperature rise, low noise, little vibriation, high starting torque, good performance, advanced explosion protected construction, reasonable design etc. The series motors; rating class and mounting dimensions meet the requirements of IEC Stardard, corresponding to DIN42673, these makes it easy to fit with the export equipment and spare parts for import equipment. The series motors comply with China National Standatd GB12376.1-9《Electrical Apparatus for Explosive Dust Atmosphere》. The motors are designed as protected enclosure which can prevent the dust from entering into the inside of the enclosure and limit the surface temperature of the enclosure, so the motors are suitable for using in the surrounding conditions that specified by standards. The enclosures for dust ignition-proof motors may be divided into “dust ignition protection and dust-tight ” according to the ability of enclosure preventing the dust from entering into it. The Marking is DP and DT，Degree of protection of enclosure is IP6X and IP5X. 粉尘防爆标志代表的意义： Desingation of the marks:
防爆电机介绍 介绍一下防爆名词术语、防爆型式、级别、类别和温度组别、防爆电机选型原则 1、防爆名词术语(摘自GB2900.35-1998) 1.1 防爆电气设备：在规定条件下，不会引起周围爆炸性环境点燃的电气设备。 1.2 爆炸性混合物：在爆炸上下限 - 之间的可燃性气体、蒸气、薄雾、粉尘或纤维与空气的混合物。 1.3 最高表面温度：电气设备在规定范围内最不利运行条件下工作时，可能引起周围爆炸性环境点燃的电气设备任何部件或电气设备任何表面所达到的最高温度。 1.4 温度组别 : 爆炸性环境用电气设备按其最高表面温度划分的组别。 1.5 引燃温度：可燃物质从气体或蒸气形态与空气形成的混合物，在规定条件下被热表面引燃的最低温度。 1.6 闪点：在某一标准条件下使液体释放出一定量的蒸气而能形成可点燃的蒸气、空气混合物的液体最低温度。 1.7 最小点燃电流：在规定条件下在规定的火花试验装置中，能点燃混合物的最小电流。 1.8 爆炸上限 : 空气中可燃性气体，蒸气或薄雾的浓度，高于该浓度就不能形成爆炸性气体环境。 1.9 爆炸下限 : 空气中可燃性气体，蒸气或雾的浓度，低于该浓度就不能形成爆炸性气体环境。 1.10 爆炸危险区域：爆炸性气体环境大量出现或预期可能大量出现，以致要求对电气设备的结构、安装和使用采取专门措施的区域。 1.11 极限温度：电气设备或其部件所容许的最高温度。它由下列因素确定： . 爆炸性气体混合物被点燃的危险温度 . 结构材料的热稳定性。 注：考虑极限温度时，应取其较低温度。 1.12 t E 时间：在最高环境温度下，达到额定运行稳定温度后的交流绕组，从开始通过起动电流 I A 时计起直至上升到极限温度所需的时间。 1.13 正压型电气设备：具有正压外壳的电气设备。
文件编号：TP-AR-L9996 In Terms Of Organization Management, It Is Necessary To Form A Certain Guiding And Planning Executable Plan, So As To Help Decision-Makers To Carry Out Better Production And Management From Multiple Perspectives. （示范文本） 编订：_______________ 审核：_______________ 单位：_______________ 防爆电气设备的类型及其选型(正式版)
防爆电气设备的类型及其选型(正式 版) 使用注意：该安全管理资料可用在组织/机构/单位管理上，形成一定的具有指导性，规划性的可执行计划，从而实现多角度地帮助决策人员进行更好的生产与管理。材料内容可根据实际情况作相应修改，请在使用时认真阅读。 1．防爆电气设备分为哪几种类型? 防爆电气设备的新旧类型名称和标志如表6—6 所示。 在防爆电气设备外壳的明显处，需设置清晰的永 久性凸纹标志：“Ex”以示“防爆”。小型电气设备 及仪器仪表可采用标志牌铆接或焊接在外壳上，也可 采用凹纹标志。 铭牌必须包括下列主要内容：①铭牌的右上方有 明显的标志“Ex”；②防爆标志，并顺序表明防爆型
式、类别、级别、温度组别等标志；③防爆合格证编号(为保证安全指明在规定条件下使用者，需在编号之后加符号“x”，如具有抗低冲击能量的电气设备，在其合格证号栏标出XXXX—x)；④其他需要标出的特殊条件； ⑤有关防爆型式专用标准规定的附加标志；⑥产品出厂日期或产品编号。 2．隔爆型电气设备的防爆原理是什么? 具有隔爆外壳的电气设备称为隔爆型电气设备。它是以隔爆外壳所具有的耐爆性和不传爆性来防爆的。所谓耐爆性，就是外壳能承受壳内部爆炸性气体混合物燃烧和爆炸时所产生的很高压力。这种压力的大小与混合物的种类、浓度、初始压力、容器的容积大小和形状等因素有关。一般要求外壳能承受1～1.5MPa的内压力而不产生永久性变形。厂家一般按
YF-ED-J9572 可按资料类型定义编号 防爆电气设备选型的原则 实用版 In Order To Ensure The Effective And Safe Operation Of The Department Work Or Production, Relevant Personnel Shall Follow The Procedures In Handling Business Or Operating Equipment. （示范文稿） 二零XX年XX月XX日
防爆电气设备选型的原则实用版 提示：该管理制度文档适合使用于工作中为保证本部门的工作或生产能够有效、安全、稳定地运转而制定的，相关人员在办理业务或操作设备时必须遵循的程序或步骤。下载后可以对文件进行定制修改，请根据实际需要调整使用。 选择防爆电气设备必须遵循下列原则。 1．设备选型原则 选择爆电气设备必须与爆炸性混合物的危险程度相适应。 所谓爆炸性混合物的危险程度是指爆炸性混合物的传爆级别、点燃温度的组别而言。选用的防爆电气设备必须与爆炸性混合物的传爆级别、组别、危险区域的级别相适应，否则就不能保证安全。此外，如同一区域内存在两种以上不同铖险等级的爆炸性物质时，必须选择与危险程度最高的爆炸等级及自然温度等级相
适应的防爆结构。 在非危险区域中，一般都是选用普通的电气设备，但是，装有爆炸性物质的容器置于非危险区域时，在异常的情况下，亦存在危险的可能性。比如，或因容器腐蚀溢出危险性物质，或因运转工人误操作放也危险性物质，或因异常反应而形成高温高压，使装置、容器受到破坏而泄漏出爆炸性物质等。 因此，必须考虑意外发生危险的可能性。 2．选择合适的防爆类型 选择防爆结构必须适用于危险区域。什么性质的危险区域就必须采用什么样的防爆结构。防爆性能是因结构的不而不同，故必须根据爆炸性物质的种类，设备的种类、安装场所的危险程度等选择相适应的防爆类型。

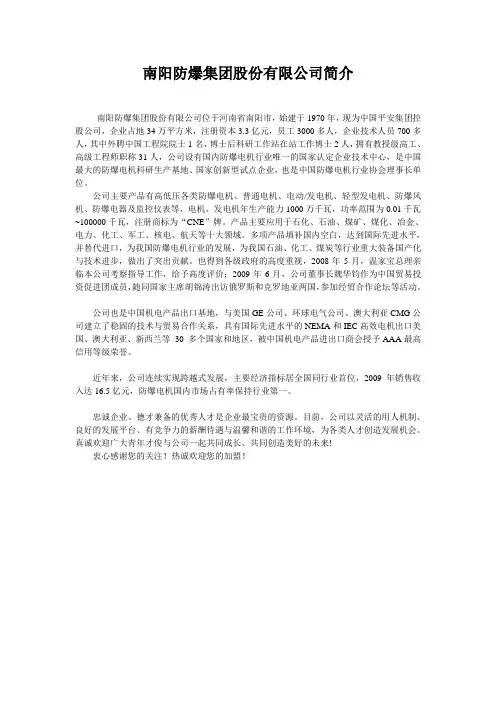

南阳防爆集团股份有限公司简介 南阳防爆集团股份有限公司位于河南省南阳市，始建于1970年，现为中国平安集团控股公司，企业占地34万平方米，注册资本3.3亿元，员工3000多人，企业技术人员700多人，其中外聘中国工程院院士1名，博士后科研工作站在站工作博士2人，拥有教授级高工、高级工程师职称31人，公司设有国内防爆电机行业唯一的国家认定企业技术中心，是中国最大的防爆电机科研生产基地、国家创新型试点企业，也是中国防爆电机行业协会理事长单位。 公司主要产品有高低压各类防爆电机、普通电机、电动/发电机、轻型发电机、防爆风机、防爆电器及监控仪表等，电机、发电机年生产能力1000万千瓦，功率范围为0.01千瓦~100000千瓦，注册商标为“CNE”牌。产品主要应用于石化、石油、煤矿、煤化、冶金、电力、化工、军工、核电、航天等十大领域。多项产品填补国内空白，达到国际先进水平，并替代进口，为我国防爆电机行业的发展，为我国石油、化工、煤炭等行业重大装备国产化与技术进步，做出了突出贡献。也得到各级政府的高度重视，2008年5月，温家宝总理亲临本公司考察指导工作，给予高度评价；2009年6月，公司董事长魏华钧作为中国贸易投资促进团成员，随同国家主席胡锦涛出访俄罗斯和克罗地亚两国，参加经贸合作论坛等活动。 公司也是中国机电产品出口基地，与美国GE公司、环球电气公司、澳大利亚CMG公司建立了稳固的技术与贸易合作关系，具有国际先进水平的NEMA和IEC高效电机出口美国、澳大利亚、新西兰等30 多个国家和地区，被中国机电产品进出口商会授予AAA最高信用等级荣誉。 近年来，公司连续实现跨越式发展，主要经济指标居全国同行业首位，2009年销售收入达16.5亿元，防爆电机国内市场占有率保持行业第一。 忠诚企业、德才兼备的优秀人才是企业最宝贵的资源。目前，公司以灵活的用人机制、良好的发展平台、有竞争力的薪酬待遇与温馨和谐的工作环境，为各类人才创造发展机会。真诚欢迎广大青年才俊与公司一起共同成长、共同创造美好的未来! 衷心感谢您的关注！热诚欢迎您的加盟！
