传感与检测技术传感器技术形成性考核三复习题按拼音排序后
【判断题】测量震动的传感器可以用电容式和电感式传感器制作。
正确的答案是“对”。
【判断题】电容式传感器可以用来测量液位和板材厚度。
正确的答案是“对”。
【判断题】电容式、电感式、电阻式传感器都可以测量位移。
正确的答案是“对”。
【判断题】对所有压电材料，只要有压力作用时，其表面就会产生电荷。
正确的答案是“错”。
【判断题】光生伏特效应指光敏材料在受到光照射时，其内部产生一定方向的电动势的现象。正确的答案是“对”。
【判断题】热电偶的原理是两种不同材料的导体或半导体串接成一个闭合回路，并使两个结合点处于不同的温度环境中时，回路中就会存在热电势，因而就会有电流产生的热电效应原理。
正确的答案是“对”。
【判断题】所谓“数字到模拟转换”是把已有的模拟信号通过抽样、量化、编码等方法转换为数字信号的过程。
正确的答案是“错”。
【判断题】应变片式传感器属于电阻式传感器。
正确的答案是“对”。
【判断题】在特定波长的光照射下，光敏电阻的阻值迅速减小。
正确的答案是“对”。
【填空题】电阻应变片的典型结构主要由敏感栅、基底、覆盖层、（）四部分组成。正确答案是：引线
【填空题】良好的传感器性能要求能迅速准确的响应和再现被测信号的变化，也就是说传感器要有良好的动态特性，动态特性主要包括（）。
正确答案是：时域特性和频域特性
【填空题】压电元件采用的等效电路有电荷源等效和（）等效。
正确答案是：电压源
【填空题】压电材料在使用中一般是两片以上，当以电压作为输出的时候则一般是把压电元件（）起来使用。
正确答案是：串联
【填空题】压电材料在使用中一般是两片以上，在以电荷作为输出的地方一般是把压电元件（）起来使用。
正确答案是：并联
【单项选择题】半导体热敏电阻率随着温度上升，电阻率( )
选择一项：
a. 迅速下降
b. 归零
《传感器与检测技术》题库 一、名词解释 二、单项选择题 3.某采购员分别在三家商店购买100 kg大米.10 kg苹果.1 kg巧克力，发现均缺少约0.5 kg，但该采购员对卖巧克力的商店意见最大，在这个例子中，产生此心理作用的主要因素是 B 。 A.绝对误差 B.示值相对误差 C.满度相对误差 D.精度等级 4.在选购线性仪表时，必须在同一系列的仪表中选择适当的量程。这时必须考虑到应尽量使选购的仪表量程为欲测量的 C 左右为宜。 A.3 倍 B.1.0 倍 C.1.5 倍 D.0.75 倍 5.用万用表交流电压档(频率上限仅为 5 kHz)测量频率高达500 kHz.10 V左右的高频电压，发现示值还不到 2 V，该误差属于B 。 A.系统误差 B.粗大误差 C.随机误差 D.动态误差 6.用万用表交流电压档(频率上限仅为5 kHz)测量5号干电池电压，发现每次示值均为1.8 V，该误差属于 A 。 A.系统误差 B.粗大误差 C.随机误差 D.动态误差 7.重要场合使用的元器件或仪表，购入后需进行高、低温循环老化试验，其目的是为了 D 。
A.提高精度 B.加速其衰老 C.测试其各项性能指标 D. 提高可靠性 8.有一温度计，它的测量范围为0～200 ℃，精度为0. 5级，试求 该表可能出现的最大绝对误差为 A 。 A.1℃ B.0.5℃ C.10℃ D.200℃ 9.有一温度计，它的测量范围为0～200 ℃，精度为0.5 级，当示值 为20 ℃时的示值相对误差为 B A.1℃ B.5％ C.1％ D.10％ 10.有一温度计，它的测量范围为0～200 ℃，精度为0.5 级，当示 值为100 ℃时的示值相对误差为 C 。 A. 1℃ B.5％ C. 1％ D.10％ 11.欲测240 V左右的电压，要求测量示值相对误差的绝对值不大于 0.6%，若选用量程为 250 V电压表，其精度应选 B 级。 A. 0.25 B.0.5 C. 0.2 D.1.0 12.欲测240 V左右的电压，要求测量示值相对误差的绝对值不大于 0.6%，若选用量程为 300 V，其精度应选 C 级。 A.0.25 B. 0.5 C. 0.2 D.1.0 13.欲测240 V左右的电压，要求测量示值相对误差的绝对值不大于
自考“机电一体化”专业衔接考试《传感器与检测技术》课程 实验环节实施方案 一、实验要求 根据《传感器与检测技术》课程教学要求，实验环节应要求完成3个实验项目。考虑到自考课程教学实际情况，结合我院实验室的条件，经任课教师、实验指导教师、教研室主任和我院学术委员会认真讨论，确定开设3个实验项目。实验项目、内容及要求详见我院编制的《传感器》课程实验大纲。 二、实验环境 目前，我院根据编制的《传感器》课程实验大纲，实验环境基本能满足开设的实验项目。实验环境主要设备为： 1、486微机配置 2、ZY13Sens12BB型传感器技术实验仪 三、实验报告要求与成绩评定 学生每完成一个实验项目，要求独立认真的填写实验报告。实验指导教师将根据学生完成实验的态度和表现，结合填写的实验报告评定实验成绩。成绩的评定按百分制评分。 四、实验考试 学生在完成所有实验项目后，再进行一次综合性考试。教师可以根据学生完成的实验项目，综合出3套考试题，由学生任选一套独立完成。教师给出学生实验考试成绩作为最终实验成绩上报。 五、附件
附件1 《传感器与检测技术》课程实验大纲 附件2 实验报告册样式 以上对《传感器与检测技术》课程实验的实施方案，妥否，请贵校批示。 重庆信息工程专修学院 2009年4月14日
附件1 《传感器与检测技术》课程实验教学大纲 实验课程负责人：段莉开课学期：本学期 实验类别：专业课程实验类型：应用性实验 实验要求：必修适用专业：机电一体化 课程总学时：15 学时课程总学分： 1分 《传感器与检测技术》课程实验项目及学时分配
实验一 金属箔式应变片性能—单臂电桥 一、 实验目的 1、观察了解箔式应变片的结构及粘贴方式。 2、测试应变梁变形的应变输出。 3、比较各桥路间的输出关系。 二、 实验内容 了解金属箔式应变片，单臂电桥的工作原理和工作情况。（用测微头实现） 三、 实验仪器 直流稳压电源、电桥、差动放大器、双平行梁测微头、一片应变片、电压表、主、副电源。 四、 实验原理 电阻丝在外力作用下发生机械变形时，其电阻值发生变化，这就是电阻应变效应，描述电阻应变效应的关系式为： R Ku R ?=式中 R R ?为电阻丝电阻相对变化，K 为应变灵敏系数, l u l ?=为电阻丝长度相对变化，金属箔式应变片就是通过光刻、腐蚀等工艺制成的应变敏感元件，通过它转换 被测部位受力状态变化、电桥的作用完成电阻到电压的比例变化，电桥的输出电压反映了相应的受力状态。对单臂电桥输出电压 14 O EKu U = 。 五、 实验注意事项 1、直流稳压电源打到±2V 档，电压表打到2V 档，差动放大增益最大。 2、电桥上端虚线所示的四个电阻实际上并不存在，仅作为一标记，让学生组桥容易。 3、做此实验时应将低频振荡器的幅度旋至最小，以减小其对直流电桥的影响。 六、 实验步骤 1、了解所需单元、部件在实验仪上的所在位置，观察梁上的应变片，应变片为棕色衬底箔式结构小方薄片。上下二片梁的外表面各贴二片受力应变片和一片补偿应变片，测微头在双平行梁前面的支座上，可以上、下、前、后、左、右调节。 2、将差动放大器调零：用连线将差动放大器的正（＋）、负（－）、地短接。将差动放大器的输出端与电压表的输入插口Vi 相连；开启主、副电源；调节差动放大器的增益到最大位置，然后调整差动放大器的调零旋钮使电压表显示为零，关闭主、副电源，拆去实验连线。 3、根据图１接线。R1、R2、R3为电桥单元的固定电阻。R X =R4为应变片；将稳压电源的切换开关置±4V 档，电压表置20V 档。调节测微头脱离双平行梁，开启主、副电源，调节电桥平衡网络中的W1，使电压表显示为零，然后将电压表置2V 档，再调电桥W1（慢慢地调），使电压表显示为零。
传感器原理与应用实 验指导书
实验一压力测量实验 实验目的： 1．了解金属箔式应变片的应变效应，单臂电桥工作原理和性能。 2．比较半桥与单臂电桥的不同性能，了解其特点，了解全桥测量电路的优点。 3．了解应变片直流全桥的应用及电路标定。 二、基本原理： 1．电阻丝在外力作用下发生机械变形时，其电阻值发生变化，这就是电阻应变效应，描述电阻应变效应的关系式为： ΔR/R=Kε 式中ΔR/R为电阻丝的电阻相对变化值，K为应变灵敏系数，ε=Δl/l为电阻丝长度相对变化。金属箔式应变片是通过光刻、腐蚀等工艺制成的应变敏感元件，用它来转换被测部位的受力大小及状态，通过电桥原理完成电阻到电压的比例变化，对单臂电桥而言，电桥输出电压，U01=EKε/4。（E为供桥电压）。 2．不同受力方向的两片应变片接入电桥作为邻边，电桥输出灵敏度提高，非线性得到改善。当两片应变片阻值和应变量相同时，其桥路输出电压 U02=EK/ε2，比单臂电桥灵敏度提高一倍。 3．全桥测量电路中，将受力状态相同的两片应变片接入电桥对边，不同的接入邻边，应变片初始阻值是R1= R2= R3=R4，当其变化值ΔR1=ΔR2=ΔR3=ΔR4
时，桥路输出电压U03=KEε，比半桥灵敏度又提高了一倍，非线性误差进一步得到改善。 4. 电子秤实验原理为实验三的全桥测量原理，通过对电路调节使电路输出的电压值为重量对应值，将电压量纲(V)改为重量量纲(g)即成为一台原始电子秤。 三、实验所需部件：应变式传感器实验模板、应变式传感器、砝码（每只约20g）、数显表、±15V电源、±4V电源、万用表(自备)、自备测试物。 四、实验步骤： 1、根据图(1-1),应变式传感器已装于应变传感器模板上。传感器中各应变片已接入模板左上方的R1、R 2、R 3、R4标志端。加热丝也接于模板上，可用万用表进行测量判别，R1=R2=R3=R4=350Ω，加热丝阻值约为50Ω左右。 2、实验模板差动放大器调零，方法为:①接入模板电源±15V(从主控箱引入)，检查无误后，合上主控箱电源开关，将实验模板增益调节电位器Rw3顺时针调节到大致中间位置，②将差放的正、负输入端与地短接，输出端与主控箱面板上数显电压表输入端Vi相连，调节实验模板上调零电位器RW4，使数显表显示为零(数显表的切换开关打到2V档)，完毕关闭主控箱电源。 3、参考图（1-2）接入传感器，将应变式传感器的其中一个应变片R1(即模板左上方的R1)接入电桥作为一个桥臂，它与R5、R6、R7接成直流电桥(R5、 R6、R7在模块内已连接好)，接好电桥调零电位器Rw1，接上桥路电源±4V(从主控箱引入)，检查接线无误后，合上主控箱电源开关，先粗调节Rw1，再细调RW4使数显表显示为零。
一、选择题 1.传感器的线性范围愈宽，表明传感器工作在线性区域内且传感器的（A） A.工作量程愈大C.精确度愈高 B.工作量程愈小D.精确度愈低 2.属于传感器动态特性指标的是（B） A.固有频率C.阻尼比 B.灵敏度D.临界频率 3.封装在光电隔离耦合器内部的是（D） A两个光敏二极管 C一个光敏二极管和一个光敏三极管B两个发光二极管 D一个发光二极管和一个光电三极管 4.适合在爆炸等极其恶劣的条件下工作的压力传感器是（B） A.霍尔式C.电感式 B.涡流式D.电容式 5.当某晶体沿一定方向受外力作用而变形时，其相应的两个相对表面产生极性相反的电荷，去掉外力时电荷消失，这种现象称为（D） A压阻效应B应变效应C霍尔效应D压电效应 6.热电偶式温度传感器的工作原理是基于（B） A.压电效应C.应变效应 B.热电效应D.光电效应 7.矿灯瓦斯报警器的瓦斯探头属于（A） A.气敏传感器C.湿度传感器 B.水份传感器D.温度传感器 8.高分子膜湿度传感器用于检测（D） A.温度C.绝对湿度 B.温度差D.相对湿度 9.下列线位移传感器中，测量范围最大的类型是（B） A自感式B差动变压器式C电涡流式D变极距电容式10. ADC0804是八位逐次逼近型的（B） A.数/模转换器C.调制解调器 B.模/数转换器D.低通滤波器 11.热电偶的热电动势包括（A） A接触电势和温差电势B接触电势和非接触电势
C非接触电势和温差电势D温差电势和汤姆逊电势 12. 为了进行图像处理，应当先消除图像中的噪声和不必要的像素，这一过程称为（C） A 编码 B 压缩 C 前处理 D 后处理 13热敏电阻式湿敏元件能够直接检测（B） A相对湿度B绝对湿度C温度D温度差 14衡量在同一工作条件下，对同一被测量进行多次连续测量所得结果之间的不一致程度的指标是（A） A.重复性C.线性度 B.稳定性D.灵敏度 15热电偶传感器通常利用电桥不平衡原理进行补偿，其作用是（C） A扩大量程B提高灵敏度C确保测量精度D提高测量速度 16.便于集成化的有源带通滤波器由运算放大器和（A） A RC网络组成 B LC网络组成 C RL网络组成 D RLC网络组成 17.在下列传感器中，将被测物理量的变换量直接转换为电荷变化量的是（A）A压电传感器B电容传感器C电阻传感器D电感传感器 18.灵敏度高，适合测量微压，频响好，抗干扰能力较强的压力传感器是（A） A.电容式C.电感式 B.霍尔式D.涡流式 19.适合于使用红外传感器进行测量的被测物理量是（D） A厚度B加速度C转速 D 温度 20.欲检测金属表面裂纹采用的传感器是（B） A压磁式B电涡流式C气敏式D光纤式 21.相邻信号在导线上产生的噪声干扰称为（B） A电火花干扰B串扰C共模噪声干扰D差模噪声干扰
“传感器与检测技术”实验报告 学号： 913110200229 姓名：杨薛磊 序号： 83
实验一电阻应变式传感器实验 （一）应变片单臂电桥性能实验 一、实验目的：了解电阻应变片的工作原理与应用并掌握应变片测量电路。 二、基本原理：电阻应变式传感器是在弹性元件上通过特定工艺粘贴电阻应变片来组成。一种利用电阻材料的应变效应将工程结构件的内部变形转换为电阻变化的传感器。此类传感器主要是通过一定的机械装置将被测量转化成弹性元件的变形，然后由电阻应变片将弹性元件的变形转换成电阻的变化，再通过测量电路将电阻的变化转换成电压或电流变化信号输出。它可用于能转化成变形的各种非电物理量的检测，如力、压力、加速度、力矩、重量等，在机械加工、计量、建筑测量等行业应用十分广泛。 三、需用器件与单元：主机箱中的±2V～±10V（步进可调）直流稳压电源、±15V直流 1位数显万用表（自备）。 稳压电源、电压表；应变式传感器实验模板、托盘、砝码； 4 2 四、实验步骤： 应变传感器实验模板说明：应变传感器实验模板由应变式双孔悬臂梁载荷传感器（称重传感器）、加热器+5V电源输入口、多芯插头、应变片测量电路、差动放大器组成。实验模板中的R1(传感器的左下)、R2(传感器的右下)、R3(传感器的右上)、R4(传感器的左上)为称重传感器上的应变片输出口；没有文字标记的5个电阻符号是空的无实体，其中4个电阻符号组成电桥模型是为电路初学者组成电桥接线方便而设；R5、R6、R7是350Ω固定电阻，是为应变片组成单臂电桥、双臂电桥（半桥）而设的其它桥臂电阻。加热器+5V是传感器上的加热器的电源输入口，做应变片温度影响实验时用。多芯插头是振动源的振动梁上的应变片输入口，做应变片测量振动实验时用。
传感器原理与应用 实 验 指 导 书 自动化工程学院
目录 1实验一应变片单臂电桥性能实验 1实验二应变片半桥性能实验 1实验三应变片全桥性能实验 实验四压阻式压力传感器测量压力特性实验 实验五差动变压器的性能实验 实验六差动变压器测位移特性实验 1实验七电容式传感器测位移特性实验 1实验八线性霍尔传感器测位移特性实验 1实验九开关式霍尔传感器测转速实验 1实验十磁电式转速传感器测转速实验 1实验十一光电传感器测量转速实验 实验十二电涡流传感器测量位移特性实验 实验十三被测体材质对电涡流传感器特性影响实验实验十四被测体面积对电涡流传感器特性影响实验* 实验十五气敏传感器实验 实验十六湿度传感器实验
CSY－2000型传感器与检测技术实验台 说明书 一、实验台的组成 CSY－2000型传感器与检测技术实验台由主机箱、传感器、实验电路(实验模板)、转动源、振动源、温度源、数据采集卡及处理软件、实验桌等组成。 1、主机箱：提供高稳定的±15V、±5V、＋5V、±2V～±10V（步进可调）、＋2V～＋24V （连续可调）直流稳压电源；音频信号源（音频振荡器）1KHz～10KHz（连续可调）；低频信号源（低频振荡器）1Hz～30Hz（连续可调）；传感器信号调理电路；智能调节仪；计算机通信口；主机箱上装有电压、气压等相关数显表。其中，直流稳压电源、音频振荡器、低频振荡器都具有过载保护功能，在排除接线错误后重新开机恢复正常工作。主机箱右侧面装有供电电源插板及漏电保护开关。 2、振动源（动态应变振动梁与振动台）：振动频率3Hz～30Hz可调（谐振频率9Hz～12 Hz左右）； 3、转动源：手动控制0转/分～2400转／分、自动控制300～2200转／分。 4、温度源：常温～200℃。 5、气压源：0～20Kpa（连续可调）。 6、传感器：基本型有箔式应变片(350Ω)传感器(秤重200g)、扩散硅压力传感器(20Kpa)、差动变压器(±4mm)、电容式位移传感器(±2.5mm)、霍尔式位移传感器(±1mm)、霍尔式转速传感器(2400转/分)、磁电转速传感器(250转/分～2400转/分)、压电式传感器、电涡流传感器(1mm)、光纤位移传感器(1mm)、光电转速传感器(2400转/分)、集成温度(AD590)传感器(室温～120℃)、K热电偶(室温～150℃)、E热电偶(室温～150℃)、Pt100铂电阻(室温～150℃)、Cu50铜电阻(室温～100℃)、湿敏传感器(10～95％RH)、气敏传感器(50～2000ppm)等。 7、调理电路(实验模板)：基本型有电桥及调平衡网络、差动放大器、电压放大器、电荷放大器、电容变换器、电涡流变换器、光电变换器、温度变换器、移相器、相敏检波器、低通滤波器。增强型增加相应的配套实验模板。 8、实验台：尺寸为1600×800×750mm。实验台桌上预留了计算机及示波器安放位置。 二、电路原理
《传感器与检测技术》试题 一、填空：（20分） 1，测量系统的静态特性指标主要有线性度、迟滞、重复性、分辨力、稳定性、温度稳定性、各种抗干扰稳定性等。（2分） 2.霍尔元件灵敏度的物理意义是表示在单位磁感应强度相单位控制电流时的霍尔电势大小。 3、光电传感器的理论基础是光电效应。通常把光线照射到物体表面后产生的光电效应分为 三类。第一类是利用在光线作用下光电子逸出物体表面的外光电效应,这类元件有光电管、 光电倍增管；第二类是利用在光线作用下使材料部电阻率改变的光电 效应，这类元件有光 敏电阻；第三类是利用在光线作用下使物体部产生一定方向电动势的光生伏特效应，这类元 件有光电池、光电仪表。 4.热电偶所产生的热电势是两种导体的接触电势和单一导体的温差电势组成的，其表达式为 Eab （T ，To ）=T B A T T B A 0d )(N N ln )T T (e k 0σ-σ?+-。在热电偶温度补偿中补偿导线法（即冷端延长线法）是在连接导线和热电偶之间，接入延长线，它的作用是将热电偶的参考端移 至离热源较远并且环境温度较稳定的地方，以减小冷端温度变化的影响。 5.压磁式传感器的工作原理是：某些铁磁物质在外界机械力作用下，其部产生机械压力，从 而引起极化现象，这种现象称为正压电效应。相反，某些铁磁物质在外界磁场的作用下会产 生机械变形，这种现象称为负压电效应。（2分） 6. 变气隙式自感传感器，当街铁移动靠近铁芯时，铁芯上的线圈电感量（①增加②减小③ 不变）（2分） 7. 仪表的精度等级是用仪表的（① 相对误差 ② 绝对误差 ③ 引用误差）来表示的（2分） 8. 电容传感器的输入被测量与输出被测量间的关系，除（① 变面积型 ② 变极距型 ③ 变 介电常数型）外是线性的。（2分） 9. 电位器传器的（线性），假定电位器全长为Xmax, 其总电阻为Rmax ，它的滑臂间的阻值 可以用Rx = （① Xmax/x Rmax,②x/Xmax Rmax ,③ Xmax/XRmax ④X/XmaxRmax ）来计算， 其中电阻灵敏度Rr=（① 2p(b+h)/At , ② 2pAt/b+h, ③ 2A(b+b)/pt, ④ 2Atp(b+h)） 1、变面积式自感传感器，当衔铁移动使磁路中空气缝隙的面积增大时，铁心上线圈 的电感量（①增大，②减小，③不变）。 2、在平行极板电容传感器的输入被测量与输出电容值之间的关系中，（①变面积型， ②变极距型，③变介电常数型）是线性的关系。 3、在变压器式传感器中，原方和副方互感M 的大小与原方线圈的匝数成（①正比， ②反比，③不成比例），与副方线圈的匝数成（①正比，②反比，③不成比例），与回路中磁 阻成（①正比，②反比，③不成比例）。 4、传感器是能感受规定的被测量并按照一定规律转换成可用输出信号的器件或装置， 传感器通常由直接响应于被测量的敏感元件 和产生可用信号输出的转换元件以及相应的信 号调节转换电路组成。 5、热电偶所产生的热电热是由两种导体的接触电热和单一导体的温差电热组成。 2、电阻应变片式传感器按制造材料可分为① _金属_ 材料和②____半导体__体材 料。它们在受到外力作用时电阻发生变化，其中①的电阻变化主要是由 _电阻应变效应 形 成的，而②的电阻变化主要是由 温度效应造成的。 半导体 材料传感器的灵敏度较大。 3、在变压器式传感器中，原方和副方互感M 的大小与 绕组匝数 成正比，与 穿过 线圈的磁通_成正比，与磁回路中 磁阻成反比，而单个空气隙磁阻的大小可用公式 __ 表示。 1.热电偶所产生的热电势是由两种导体的接触电势和单一导体的温差电势组成的，其表达式 为E ab （T,T o ）=T B A T T B A 0d )(N N ln )T T (e k 0σ-σ?+-。在热电偶温度补偿中，补偿导线法（即冷端延长线法）是在连接导线 和热电偶之间，接入延长线它的作用是将热电偶的参 考端移至离热源较远并且环境温度较稳定的地方，以减小冷端温度变化的影响。（7分） 3.电位器或电阻传感器按特性不同，可分为线性电位器和非线性电位器。线性电位器的
精品资料 “传感器与检测技术”实验报告 序号实验名称 1 电阻应变式传感器实验 2 电感式传感器实验 学号： 3 电容传感器实验913110200229 姓名：杨薛磊 序号：83
实验一电阻应变式传感器实验 （一）应变片单臂电桥性能实验 一、实验目的：了解电阻应变片的工作原理与应用并掌握应变片测量电路。 二、基本原理：电阻应变式传感器是在弹性元件上通过特定工艺粘贴电阻应变片来组成。 一种利用电阻材料的应变效应将工程结构件的内部变形转换为电阻变化的传感器。此类传感 器主要是通过一定的机械装置将被测量转化成弹性元件的变形，然后由电阻应变片将弹性元 件的变形转换成电阻的变化，再通过测量电路将电阻的变化转换成电压或电流变化信号输出。 它可用于能转化成变形的各种非电物理量的检测，如力、压力、加速度、力矩、重量等，在 机械加工、计量、建筑测量等行业应用十分广泛。 三、需用器件与单元：主机箱中的± 2V ～± 10V （步进可调）直流稳压电源、±15V 直 流稳压电源、电压表；应变式传感器实验模板、托盘、砝码； 4 12位数显万用表（自备）。 四、实验步骤： 应变传感器实验模板说明：应变传感器实验模板由应变式双孔悬臂梁载荷传感器（称重传感器）、加热器 +5V 电源输入口、多芯插头、应变片测量电路、差动放大器组成。实验模 板中的 R1( 传感器的左下 )、R2( 传感器的右下 )、R3( 传感器的右上 )、R4( 传感器的左上)为称重传感器上的应变片输出口；没有文字标记的 5 个电阻符号是空的无实体，其中 4 个电阻 符号组成电桥模型是为电路初学者组成电桥接线方便而设；R5、R 6、R7是 350 Ω固定电阻， 是为应变片组成单臂电桥、双臂电桥（半桥）而设的其它桥臂电阻。加热器+5V是传感器 上的加热器的电源输入口，做应变片温度影响实验时用。多芯插头是振动源的振动梁上的应 变片输入口，做应变片测量振动实验时用。 1、将托盘安装到传感器上，如图 1 —4 所示。
《传感器原理及应用》实验教学大纲 课程编号：课程名称：《传感器原理及应用》 课程总学时：54学时总学分：学分 实验学时：8学时实验学分：学分 适应专业：01电子信息工程 编写人：陈欣波编写日期：2000年7月 一、实验课程的目的与任务 传感器原理及应用是实现生产过程自动化的重要手段，通过本课程实验的学习，使学生更好地掌握在生产生活中广泛使用的各类传感器结构、工作原理和特性等，进一步加强学生独立分析、解决问题的能力，同时注意培养学生实事求是、严肃认真的科学作风和良好的实验习惯，为今后工作打下良好的基础。 二、实验教学基本要求 本课程是《传感器原理及应用》课程的一个实践环节，通过实验教学，使学生进一步巩固所学理论知识，提高其分析和解决问题的能力。具体要求如下： 1.进一步巩固和加深对基本理论知识的理解，提高综合应用所学知识、独立设计的 能力。 2.学会自己独立分析问题、解决问题，具有一定的创新能力。 3.能正确使用实验仪器设备，掌握工作原理。 4.能独立撰写实验报告、准确分析实验结果、得出实验结论。 5.课前做好预习，上课严格安装实验步骤认真完成实验内容。 三、实验项目与内容提要
注：开设的实验项目可根据实验室具体设备和条件等进行适当地调整。 四、实验报告格式及要求 （一）、实验报告格式： 攀枝花学院实验报告 实验课程：实验项目：实验日期： 院系：电信班级：姓名: 学号：合作人：指导教师： 成绩： [实验目的和要求] [实验仪器、设备与材料] [实验原理] [实验步骤] [实验原始记录] [实验数据计算结果] 1.相关公式： 2.数据计算： 3.数据分析： 4.实验结论： [实验结果分析，讨论实验指导书中提出的思考题，写出心得与体会] （二）、实验报告要求: 1.实验名称、学生姓名、班号和实验日期； 2.实验目的和要求； 3.实验仪器、设备与材料； 4.实验原理； 5.实验步骤； 6.实验原始记录； 7.实验数据计算结果；
部分课后作业答案 2-8． 标称电阻为100Ω的应变计贴在弹性试件上。设试件的截面积 S=1×10-5m 2，弹性模量E=2×1011 N ／m 2，若由1．0×104N 的拉力作用，使应变计的电阻相对变化为1％，试求此应变计的灵敏度系数。 解：∵灵敏度系数ε R R K /?= ，又已知 %1=?R R ，F=1.0×104 N ，S=1×10-5m 2， ∴ )/(101101100.129254m N m N S F ?=??==-σ 由εσ?=E ，可得3 2 1129105) /(102)/(101-?=??==m N m N E σ ε 所以，灵敏度系数2105% 1/3 =?= ?= -ε R R K 2-9． 将4片相同的金属丝应变片贴在实心圆柱形测力弹性元件上，如题2.9图所示。设应变片的灵敏度系数K=2，作用力F=1 000kg 。圆柱形横截面半径r=1cm ，弹性元件的杨氏模量E=2×107N ／cm 2，泊松比μ＝0.285。求： (1)画出应变片贴在圆柱上的位置图及相应测量电桥的原理图； (2)各应变片的应变ε； (3)若测量电路采用电桥电路，设供电桥电压E ＝6V ，桥路输出电压U o 为多少? (4)这种测量方法对环境温度的变化能否具有补偿作用?试说明原因。 解：⑴将R 1～R 4四片应变片按图2－9（a ）所示粘贴，其中R 1、R 3沿轴向粘贴，测量轴向应变，R 2、R 4沿径向粘贴，测量径向应变。 测量电桥为全桥测量电路， R 1与R 3置于电桥的一对角线上，R 2与R 4置于电桥的另一对角线上，如右图2－9（b ）所示。 题2.9 图 ⑵∵ ) (1500105.1) /(102)01.0(14.3/8.9100032 722 μεπσ ε=?=???=== = -cm N m N E r F E A F E
第一章传感器基础 l.检测系统由哪几部分组成? 说明各部分的作用。 答：一个完整的检测系统或检测装置通常是由传感器、测量电路和显示记录装置等几部分组成，分别完成信息获取、转换、显示和处理等功能。当然其中还包括电源和传输通道等不可缺少的部分。下图给出了检测系统的组成框图。 检测系统的组成框图 传感器是把被测量转换成电学量的装置，显然，传感器是检测系统与被测对象直接发生联系的部件，是检测系统最重要的环节，检测系统获取信息的质量往往是由传感器的性能确定的，因为检测系统的其它环节无法添加新的检测信息并且不易消除传感器所引入的误差。 测量电路的作用是将传感器的输出信号转换成易于测量的电压或电流信号。通常传感器输出信号是微弱的，就需要由测量电路加以放大，以满足显示记录装置的要求。根据需要测量电路还能进行阻抗匹配、微分、积分、线性化补偿等信号处理工作。 显示记录装置是检测人员和检测系统联系的主要环节，主要作用是使人们了解被测量的大小或变化的过程。 2.传感器的型号有几部分组成，各部分有何意义? 依次为主称（传感器）被测量—转换原理—序号 主称——传感器，代号C； 被测量——用一个或两个汉语拼音的第一个大写字母标记。见附录表2； 转换原理——用一个或两个汉语拼音的第一个大写字母标记。见附录表3； 序号——用一个阿拉伯数字标记，厂家自定，用来表征产品设计特性、性能参数、产品系列等。若产品性能参数不变，仅在局部有改动或变动时，其序号可在原序号后面顺序地加注大写字母A、B、C等，（其中I、Q不用）。 例：应变式位移传感器：C WY-YB-20；光纤压力传感器：C Y-GQ-2。 3.测量稳压电源输出电压随负载变化的情况时，应当采用何种测量方法? 如何进行? 答：测定稳压电源输出电压随负载电阻变化的情况时，最好采用微差式测量。此时输出电压认可表示为U0，U0=U+△U，其中△U是负载电阻变化所引起的输出电压变化量，相对U来讲为一小量。如果采用偏差法测量，仪表必须有较大量程以满足U0的要求，因此对△U，这个小量造成的U0的变化就很难测准。测量原理如下图所示： 图中使用了高灵敏度电压表——毫伏表和电位差计，R r和E分别表示稳压电源的内阻和电动势，凡表示稳压电源的负载，E1、R1和R w表示电位差计的参数。在测量前调整R1使电位差计工作电流I1为标准值。然后，使稳压电源负载电阻R1为额定值。调整RP的活动触点，使毫伏表指示为零，这相当于事先用零位式测量出额定输出电压U。正式测量开始后，只需增加或减小负载电阻R L的值，负载变动所引起的稳压电源输出电压U0的微小波动值ΔU，即可由毫伏表指示出来。根据U0=U+ΔU，稳压电源输出电压在各种负载下的值都可以准确地测量出来。微差式测量法的优点是反应速度快，测量精度高，特别适合于在线控制参数的测量。
传感器与自动检测技术验 指导书 张毅李学勤编著 重庆邮电学院自动化学院 2004年9月
目录 C S Y-2000型传感器系统实验仪介绍 (1) 实验一金属箔式应变片测力实验（单臂单桥） (3) 实验二金属箔式应变片测力实验（交流全桥） (6) 实验三差动式电容传感器实验 (9) 实验四热敏电阻测温实验 (12) 实验五差动变压器性能测试 (14) 实验六霍尔传感器的特性研究 (17) 实验七光纤位移传感器实验 (21)
CSY-2000型传感器系统实验仪介绍 本仪器是专为《传感器与自动检测技术》课程的实验而设计的，系统包括差动变压器、电涡流位移传感器、霍尔式传感器、热电偶、电容式传感器、热敏电阻、光纤传感器、压阻式压力传感器、压电加速度计、压变式传感器、PN结温度传感器、磁电式传感器等传感器件，以及低频振荡器、音频震荡器、差动放大器、相敏检波器、移相器、低通滤波器、涡流变换器等信号和变换器件，可根据需要自行组织大量的相关实验。 为了更好地使用本仪器，必须对实验中使用涉及到的传感器、处理电路、激励源有一定了解，并对仪器本身结构、功能有明确认识，做到心中有数。 在仪器使用过程中有以下注意事项： 1、必须在确保接线正确无误后才能开启电源。 2、迭插式插头使用中应注意避免拉扯，防止插头折断。 3、对从各电源、振荡器引出的线应特别注意，防止它们通过机壳造成短路，并 禁止将这些引出线到处乱插，否则很可能引起一起损坏。 4、使用激振器时注意低频振荡器的激励信号不要开得太大，尤其是在梁的自振 频率附近，以免梁振幅过大或发生共振，引起损坏。 5、尽管各电路单元都有保护措施，但也应避免长时间的短路。 6、仪器使用完毕后，应将双平行梁用附件支撑好，并将实验台上不用的附件撤 去。 7、本仪器如作为稳压电源使用时，±15V和0~±10V两组电源的输出电流之和 不能超过1.5A，否则内部保护电路将起作用，电源将不再稳定。 8、音频振荡器接小于100Ω的低阻负载时，应从LV插口输出，不能从另外两个 电压输出插口输出。
传感器原理与应用心得 张宝龙电信工二班201400121099 传感器应用极其广泛，而且种类繁多，涉及的学科也很多，通过对传感器的学习让我基本了解了传感器的基本概念及传感器的静、动态特性电阻式、电感式传感器的结构、工作原理及应用。 传感器的特性主要是指输出入输入之间的关系。当输入量为常量或变化很慢时，其关系为静态特性。当输入量随时间变换较快时，其关系为动态特性。 传感器的静态特性是指对静态的输入信号，传感器的输出量与输入量之间所具有相互关系。因为这时输入量和输出量都和时间无关，所以它们之间的关系，即传感器的静态特性可用一个不含时间变量的代数方程，或以输入量作横坐标，把与其对应的输出量作纵坐标而画出的特性曲线来描述。表征传感器静态特性的主要参数有：线性度、灵敏度、迟滞、重复性、漂移等。 所谓动态特性，是指传感器在输入变化时，它的输出的特性。在实际工作中，传感器的动态特性常用它对某些标准输入信号的响应来表示。这是因为传感器对标准输入信号的响应容易用实验方法求得，并且它对标准输入信号的响应与它对任意输入信号的响应之间存在一定的关系，往往知道了前者就能推定后者。最常用的标准输入信号有阶跃信号和正弦信号两种，所以传感器的动态特性也常用阶跃响应和频率响应来表示。 传感器的作用主要是感受和响应规定的被测量，并按一定规律
将其转换成有用输出，特别是完成非电量到电量的转换。传感器的组成并无严格的规定。一般说来，可以把传感器看做由敏感元件和变换元件两部分组成，。 通过最近的学习，是我了解到在实际中使用传感器的选择一定要慎重。我们可以根据测量对象与测量环境确定传感器的类型。其次，当我们在选择传感器时要注意传感器的灵敏度，频率响应范围，线性范围，稳定性，精度等。 人们为了从外界获取信息，必须借助于感觉器官。而单靠人们自身的感觉器官，在研究自然现象和规律以及生产活动中它们的功能就远远不够了。为适应这种情况，就需要传感器。因此可以说，传感器是人类五官的延长，又称之为电五官。 新技术革命的到来，世界开始进入信息时代。在利用信息的过程中，首先要解决的就是要获取准确可靠的信息，而传感器是获取自然和生产领域中信息的主要途径与手段。 通过对这门课的学习开阔了我的视野，让我了解了以前没有了解的东西。在老师的指导下让我明白了学习要有自觉性，要自己积极主动地去学习。
《传感器原理与应用》实验指导书 朱蕴璞王芳编写 孔德仁审定 南京理工大学 二〇〇九年九月
实验须知 1．传感器实验仪是贵重实验设备，请在每个实验前认真阅读实验指导书，尤
其是每个实验最后的实验注意事项。 2．实验仪器电源的开关原则: 连接测量线路,确认准确无误后，开启仪器电源； 实验完毕，关闭仪器电源，拆除测量线路。 3．稳压电源不可对地短路。 4．实验过程中，心要细、动作要轻，不可有强制性机械动作出现。5．实验严格按操作规程进行，否则，出现损坏责任自负。 6．实验完毕，请一切恢复到实验前的状态，然后离开实验室。
目录 实验一传感器静态标定实验 (3) 实验二应变式传感器特性实验 (10) 实验三电感式、涡流式、电容式、霍尔式位移传感器特性实验 (14) 实验四重量测量实验（选做） (25) 实验五转速测量实验 (29) 实验六温度实验 (34)
实验一 传感器静态标定实验 （注：“压力传感器的静态标定及特性指标的求取”与“光纤位移传感器静态标定及特性指标求取“两实验取其一。） 压力传感器的静态标定及特性指标的求取 1、实验目的 掌握压力传感器静态标定的基本方法以及压力传感器的静态特性指标的求取。 2、实验内容 （1）组建压力测试系统； （2）学习压力测试系统的标定过程； （3）计算压力测试系统静态特性指标。 3、实验原理及方法 4活塞压力计一台，数字万用表一只，动态电阻应变仪一台，压力表一只。 5、实验步骤 （1）反复排除活塞压力计油腔内的空气，最后将压力泵手轮摇出。 （2）把压力传感器装在活塞压力计的联接螺帽上，关闭油杯。 （3）传感器输出接入可调零的桥盒，电桥输出接入数字万用表。当输出量很小，无法直接用万用表测得时，可先将传感器接入动态电阻应变仪桥盒（注意电桥的连接），桥盒的另一端连线接应变仪输入（选择一个通道）；将应变仪专用电源接好；电阻应变仪电压输出接数字万用表。（说明：后者标定是整个系统标定，所求得的指标也为系统指标） （4）压力表指示为零时，开启仪器电源（注意：开启仪器电源前应变仪各通道应处于关闭状态），将应变 图 1 压力传感器标定系统原理框图

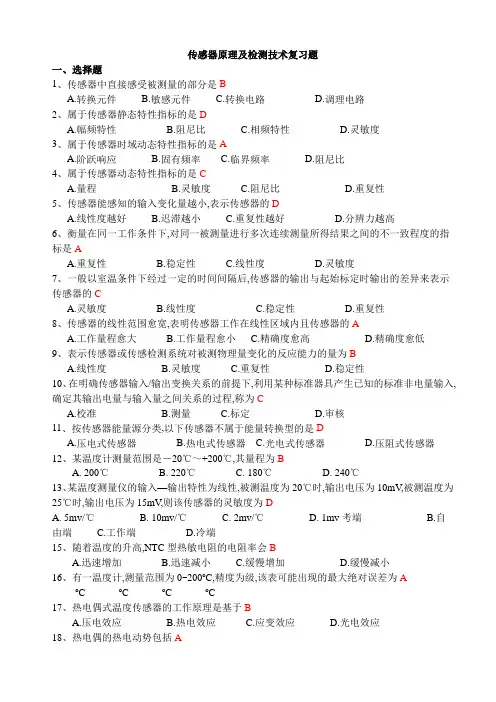

《传感器原理及检测技术》复习题 一、选择题 1、传感器中直接感受被测量的部分是（B） A.转换元件 B.敏感元件 C.转换电路 D.调理电路 2、属于传感器静态特性指标的是（D） A.幅频特性 B.阻尼比 C.相频特性 D.灵敏度 3、属于传感器时域动态特性指标的是（A） A.阶跃响应 B.固有频率 C.临界频率 D.阻尼比 4、属于传感器动态特性指标的是（C） A.量程 B.灵敏度 C.阻尼比 D.重复性 5、传感器能感知的输入变化量越小，表示传感器的（D） A.线性度越好 B.迟滞越小 C.重复性越好 D.分辨力越高 6、衡量在同一工作条件下，对同一被测量进行多次连续测量所得结果之间的不一致程度的指标是（A） A.重复性 B.稳定性 C.线性度 D.灵敏度 7、一般以室温条件下经过一定的时间间隔后，传感器的输出与起始标定时输出的差异来表示传感器的（C） A.灵敏度 B.线性度 C.稳定性 D.重复性 8、传感器的线性围愈宽，表明传感器工作在线性区域且传感器的（A） A.工作量程愈大 B.工作量程愈小 C.精确度愈高 D.精确度愈低 9、表示传感器或传感检测系统对被测物理量变化的反应能力的量为（B） A.线性度 B.灵敏度 C.重复性 D.稳定性 10、在明确传感器输入/输出变换关系的前提下，利用某种标准器具产生已知的标准非电量输入，确定其输出电量与输入量之间关系的过程，称为（C） A.校准 B.测量 C.标定 D.审核 11、按传感器能量源分类，以下传感器不属于能量转换型的是（D） A.压电式传感器 B.热电式传感器 C.光电式传感器 D.压阻式传感器 12、某温度计测量围是－20℃～+200℃，其量程为（B） A. 200℃ B. 220℃ C. 180℃ D. 240℃ 13、某温度测量仪的输入—输出特性为线性，被测温度为20℃时，输出电压为10mV，被测温度为25℃时，输出电压为15mV，则该传感器的灵敏度为（D） A. 5mv/℃ B. 10mv/℃ C. 2mv/℃ D. 1mv//℃ 14、热电偶的T端称为（C） A.参考端 B.自由端 C.工作端 D.冷端 15、随着温度的升高，NTC型热敏电阻的电阻率会（B） A.迅速增加 B.迅速减小 C.缓慢增加 D.缓慢减小 16、有一温度计，测量围为0~200o C，精度为0.5级，该表可能出现的最大绝对误差为（A） A.1 o C B.0.5 o C C.10 o C D.200 o C 17、热电偶式温度传感器的工作原理是基于（B） A.压电效应 B.热电效应 C.应变效应 D.光电效应
